Уплотнительные кольца форсунок: сменные фильтры и защитные колпачки

Кольца на форсунки: инструкция монтажа, виды

В каждой форсунке имеются уплотнительные кольца. Уплотнительные кольца на форсунки помогают разбрызгивать простым механическим способом жидкую основу или газ, например: бензин, дизельное топливо. По этой причине, применяются у различных типов двигателей в конструкции впрыска.

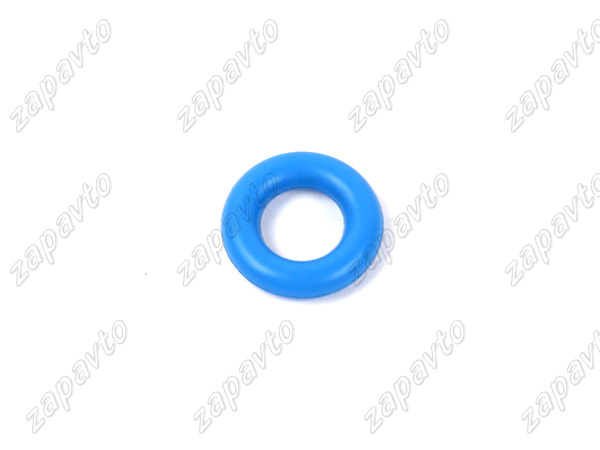

резиновые кольца на форсунки

Со временем, уплотнительные кольца, расположенные под форсунками, теряют свою первоначальную эластичность. Причем чаще других подвержены потере — верхние части форсунки. Этот факт требует замены детали, что выполняется просто и без проблем.

замена уплотнительных колец на форсунках

Чтобы увеличить отдачу, промазывают кольца, пока они новые литолом. Кроме этого, замена производится для предотвращения затекания масла в топливную обратку и полного устранения подсоса воздуха. Кольца, при замещении, должны обязательно подходить по диаметру автомобилю. Дабы предотвратить неприятные инциденты, менять уплотнительные элементы на форсунках следует вовремя. Только в этом случае, они будут служить бесперебойно, сохраняя все свойства.

как поменять уплотнительные кольца

Содержание

1. Применение резиновых уплотнительных колец
2. Внешняя структура уплотнительного кольца
3. Характеристика круглых уплотнительных колец
4. Достоинства применения уплотнительных колец и сроки гарантии
5. Основные моменты хранения, упаковочного этапа и маркировки колец

Применение резиновых уплотнительных колец

Этот вид колец используется в статичном и подвижном соединениях. В рабочем состоянии, кольцо должно получать стандартное натяжение, а не находиться в свободном размещении углубления. Только благодаря этому пункту, надежность крепления усилится.

Использование специального уплотнителя из резины при монтаже пресс-фитингов позволяет добиться полной герметичности стыков при минимальных затратах времени.

Вдобавок, подвижные соединительные компоненты, каковыми являются поршень и цилиндр, обязаны не иметь расстояния между уплотнительной деталью и цилиндром, чтобы достичь нужной герметизации. Уплотнительное кольцо, когда выполняется замена, при движении поршня, не должно выглядывать из рамок паза крепления.

Чтобы облегчить такую задачу, округление краев по радиусу, делают по минимальным величинам. В случае неподвижного соединения, регламент не предъявляет подобных требований. Опять же, периодическая проверка и замена по мере надобности — это своеобразный залог стабильной работы всех механизмов.

резиновые кольца уплотнительные для труб

При производстве колец, сверяются со стандартными основами, вследствие, этих правил кольцо из резины может изготовляться с прямоугольной, круглой или Х-образной формой сечения. Качество и марка резины также принимается во внимание. Во главу всего, конечно, ставится цель применения. Резина делится по видам, в зависимости от характеристик:

•  степень жесткости;
•  уровень эластичности;
•  устойчивость по отношению к негативному воздействию химических условий.

Резина, имеющая в своем составе соединение фтора, применяется в производстве деталей, которые предполагается использовать при нестабильном диапазоне низких и высоких температур.

Характеристика круглых уплотнительных колец

Один из самых часто встречающихся вариантов уплотнительного материала — кольца с круглым сечением. Их используют в разных областях промышленного производства — в гидравлических, топливных, пневматических компонентах изделий.

кольцо уплотнительное круглого сечения размеры

Размер в поперечнике, составляет от 0,5 мм до 2 см, диаметр внутренней поверхности колеблется от 1 мм до 2 тыс. мм.

В России уплотнительные кольца, производятся согласно ГОСТу:

1. ГОСТ 18829–73 предназначен для колец с круглым сечением.

кольцо резиновое уплотнительное гост 18829 73

2. ГОСТ 9833–73 контролирует уплотнительные резиновые кольца с круглым сечением.

кольцо уплотнительное гост 9833 73

Температура, разрешающая применять кольца этих типов варьируется, от +300 до -60 градусов.

Систематизация резины, которую применяют при процессе изготовления:

•  маслобензостойкая резина 2, 3, и 4 классов;
•  резина термостойкая, маслобензостойкая и устойчивая к неблагоприятным условиям 5, 6 и 7 классов;
•  маслобензостойкая, устойчивая к агрессивному воздействию различных температур и среды;
•  маслобензостойкая, которая по ГОСТу допущена к производству пищевых продуктов.
• Соответственно, температурный диапазон у них всех совершенно разный.

Достоинства применения уплотнительных колец и сроки гарантии

Главные преимущества уплотнительных колец:

•  так как кольцо имеет симметричную конструкцию, монтаж довольно простой;
•  немалый плюс — наличие монтажной пазухи обычной структуры;
•  большой ассортимент качественного материала для процедуры изготовления;
•  место посадки детали — маленького диаметра.

Изготовители или их представители выдают гарантийный талон на уплотнительные кольца, качество каковых обосновывает полное соответствие ГОСТу. Если механизмы используются в технических агрегатах сельскохозяйственной, автомобильной техники, то гарантия определяется пропорционально эксплуатационным характеристикам машин в этих отраслях.

Гарантия на 2 года выдается на технические компоненты в неподвижных либо подвижных устройствах и узлах. Детали, предназначенные для пневмоустройств с неподвижной механикой также, получают гарантию 2 года. Следуя регламенту ГОСТа, срок хранения указывается — 3 года с того времени, как изделие выпустили.

Основные моменты хранения, упаковочного этапа и маркировки колец

Как указывается в ГОСТе, уплотнительным кольцам присвоен маркировочный номер: 006-008-14-2-2. В нем каждая из цифр несет свою информацию: диаметр, поверхностный размер, диаметр сечения, класс точности, модель резины.

маркировка уплотнительных колец

Если уплотнительные кольца выполнены из одного типа резины и имеют одинаковый размер, то их хранение предполагает одну и ту же коробку или пакет. На который, в свою очередь, наклеивают ярлык с обозначением важных подробностей:

•  компания, изготовившая изделие;
•  товарный знак;
•  наличие условного значения;
•  дата производства;
•  количество товара в коробке.

При упаковке и сортировке по видам и характеристикам, уплотнительные кольца должны быть переложены парафинированной бумагой, предохраняющей от излишков влаги. По правилам, подобная коробка или пакет должен весить не более 50 кг. Если требуется упаковать в одну коробку продукцию разных партий, то — это, возможно только при использовании индивидуальной упаковки.

уплотнительное кольцо для резьбового соединения

Перевозка не предусматривает какие-то особенные условия, помимо главных правил при транспортировке, предписанные определенной модели транспортного средства.

Процесс хранения колец включает следующие условия:

•  температурный режим в пределах от 0 до 25 градусов;
•  категорически нежелательно попадание солнечных лучей и контакт с элементами, негативно сказывающимися на свойствах резины;
•  промежуток между приборами отопления и непосредственно товаром не менее 1-м;
•  хранить на складских помещениях с отсутствием отопления, не больше 60 дней.

Подвергать деформации и другим механическим действиям при транспортировке не допускается.

Уплотнительное кольцо форсунки: симптомы поломок и методы исправления

Содержание

Для герметичной посадки форсунки используются уплотнительные кольцаиз резины. Со временем в результате естественного старения происходит резина теряет свои первоначальные свойства. Из-за этого могут возникать подтеки топлива или подсос воздуха. Для устранения последствий износа уплотнителей требуется их замена. Желательно периодически менять кольца, не допуская потери герметичности. Это позволит обеспечить нормальную работу топливной системы и автомобиля в целом.

Виды уплотнительных колец форсунок

Входные или верхние уплотнительные кольца присутствуют как на бензиновых, так и на дизельных форсунках. Они служат для устранения подсоса воздуха и протекания топлива в месте подсоединения форсунки к топливоводу. Наиболее часто они изготавливаются из резины, так как:

• нет больших механических нагрузок;
• температурное воздействие невелико, из-за наличия расстояния до горячего двигателя;
• резина характеризуется высокой эластичностью;
• медленная потеря свойств под воздействие агрессивной среды.

Резиновые входные уплотнители

Нижний уплотнитель работает в более жестких условиях, поэтому возможны следующие варианты:

• металлическое кольцо;
• уплотнение из сплава;
• резиновое, изготовленное из специального состава, способное выдержать температурное и механическое воздействие.

Для повышения надежности возможно одновременное применение металлического и эластичного уплотнителя. При этом нижнее кольцо изготавливается из стойкого материала, например, меди и выполняет функцию пламегасителя. Верхнее кольцо в таком случае защищено от неблагоприятного влияния. Изготавливается оно из резины, что позволяет обеспечить герметичность системы на должном уровне.

Преимущества применения колец

Преимущества, обеспечивающие уплотнительным кольцам широкую популярность в герметизации форсунок:

• симметричность конструкции приводит к равномерному прилеганию уплотнителя на всей длине окружности;
• простота изготовления позволяет учесть все тонкости форсунок различных марок автомобилей;
• использование современных материалов.

Существующая маркировка позволяет легко ориентироваться в взаимозаменяемости уплотнителей. Это позволяет облегчить поиск кольца при выходе его из строя. При возможности рекомендуется приобретать оригинальные резинки.

Симптомы, говорящие о необходимости диагностики уплотнителей

В процессе эксплуатации на уплотнительном кольце форсунки могут появляться трещины различных размеров. Кольцо теряет эластичность. Внешний вид и форма меняются, появляются деформации.

Внешний вид старого и новых уплотнительных колец

При визуальном осмотре можно обнаружить подтеки топлива. В зависимости от размера повреждений, это может быть капля, пятнышко, струйка. Проблема с потерей герметичности может привести к серьезным последствиям. Попадание топлива на горячую поверхность способно вызвать его возгорание и как следствие пожар в подкапотном пространстве автомобиля, поэтому медлить с заменой резинки не рекомендуется.

Просачивание бензина

Также симптомом повреждения уплотнителей является работа двигателя на обедненной смеси. Возникает такая ситуация из-за подсоса воздуха через образовавшиеся повреждения кольца. Часто это бывает из-за потери эластичности в результате продолжительного температурного воздействия, особенно после перегрева двигателя.

В некоторых случаях необходимость замены можно обнаружить по запаху топлива в салоне авто. Особенно это заметно при низких температурах. Визуальный осмотр при этом может не помочь найти место утечки.

Старые резинки форсунки, некоторые из которых порвались пополам

В дизельных двигателях прорвавшиеся газы попадают в масло. Это вызывает закоксованность масла. Маслоприемник начинает забиваться. Первое время после запуска двигателя можно обнаружить белый дым из выхлопной трубы, имеющий едкий запах. В наиболее запущенных случаях наблюдается периодичное мигание лампы, сигнализирующее об отклонения от нормы давления масла.

Время эксплуатации уплотнительных колец до замены

Уплотнители подлежат замене при каждом снятии форсунок. Повторная их установка в большинстве своем ведет к потере герметичности, так как кольцо теряет эластичность в процессе эксплуатации. Несколько раз разрешено устанавливать только медные шайбы. При этом визуальный их осмотр не должен показывать дефектов.

Закипание двигателя также может стать причиной необходимости замены резинок. Резина, в таком случае, поддается термическому разрушению. Подтеки топлива или прочие симптомы, возникшие после перегрева, говорят о повреждении уплотнителей.

Особенности выбора колец

При приобретении уплотнителей, стоит обратить внимание, что очень часто они комплектуются набором, в который входят:

• фильтры-сеточки;
• установочные втулки, изготовленные из резины;
• пластиковые заглушки.

Новые уплотнители

Набор может быть рассчитан как на одну форсунку, так и на весь двигатель. При этом учитывается количество цилиндров у конкретной марки авто. Существует и поштучная продажа уплотнителей.

Рекомендации по замене колец

Уплотнительные кольца для обеспечения хорошей герметичности должны размещаться с небольшим натяжением, повышающим прочность крепления. Их замену следует производить по следующей инструкции:

1. Сбросить давление в топливной системе;
2. Вынуть рампу с форсунками;
3. Снять все старые кольца;
4. Отчистить остатки резины;
5. Смазать новые уплотнители моторным маслом;

   Смазанное в моторном масле кольцо

6. Надеть кольца на форсунку.

   Форсунка с новыми резиновыми уплотнителями

В конце необходимо вернуть рампу на место. Важно следить за отсутствием перекосов уплотнителей при ее установке. Также следует избегать чрезмерного усилия, способного повредить резинки.

Потеря герметичности ведет к ухудшению работы автомобиля. В наиболее запущенных случаях возможен пожар, поэтому несмотря на маленький размер уплотнителя, к его состоянию необходимо относится с повышенной внимательностью.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
