ВАЗ 2101 | Определение технического состояния сцепления

ВАЗ 2101

Сервисное обслуживание и эксплуатация

Руководства → ВАЗ → 2101 (Жигули)

Минимально допустимая толщина нажимного диска

A – минимально допустимая толщина нажимного диска

Установка сцепления в сборе на маховик двигателя

1 – нажимной диск сцепления с кожухом в сборе;

2 – торцевой ключ;

3 – оправка;

4 – маховик


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотреть поверхности трения маховика и нажимного диска, обратив внимание на отсутствие царапин, задиров, забоин и следов износа.
2. Проверить осевое биение маховика, которое не должно превышать 0,2 мм. Если биение больше указанного, его следует устранить. В противном случае будут интенсивно изнашиваться шлицы ступицы ведомого диска и наблюдаться тряска и дерганье во время работы сцепления.
3. Проверить коробление нажимного диска. При выявлении коробления его следует устранить шлифованием.
4. После шлифования рабочей поверхности нажимного диска общая его толщина, определяемая размером А (см. рис. Минимально допустимая толщина нажимного диска), должна быть не меньше 20,25 мм, в противном случае произойдет недопустимое снижение рабочего усилия диафрагменной пружины.
5. Поверхность трения диска после шлифования должна быть плоской, допускаемая вогнутость – не более 0,08 мм. Выпуклость вообще не допускается. Чистота поверхности после шлифования должна быть не ниже 1,6 мкм.
6. При значительных износах нажимного диска или его короблении рекомендуется заменить сцепление новым.
7. В штампованном кожухе сцепления необходимо проверить состояние отверстий под установочные штифты и болты крепления. Овальность трех отверстий 8 (см. рис. Нажимной диск сцепления с кожухом в сборе
) под установочные штифты не должна превышать 0,13 мм, а глубина повреждения опорной поверхности под головки болтов вокруг крепежных отверстий 9 должна быть не более 0,25 мм.
8. На опорной поверхности фланца кожуха должны быть ровные четкие площадки шириной не менее 0,75 мм вокруг диаметров шести крепежных отверстий и трех отверстий под установочные штифты.
9. Следует обратить внимание на отсутствие заеданий в переднем подшипнике первичного вала коробки передач.
10. Внимательно осмотреть рабочие поверхности фрикционных накладок ведомого диска с точки зрения отсутствия следов смазки и грязи.
11. При обнаружении следов масла в картере сцепления установить причины его проникновения (неисправность, износ сальников и т.п.) и устранить их.
12. Необходимо проверить состояние шлицев в ступице ведомого диска и на первичном валу коробки передач.
13. Следует осмотреть концы лепестков диафрагменной пружины в местах их контакта с подшипником выключения сцепления.
14. Если после зашлифовки поверхностей изношенных концов лепестков уменьшение их размеров не превышает указанных на рис. Нажимной диск сцепления с кожухом в сборе
, то нажимной диск пригоден для дальнейшей эксплуатации.

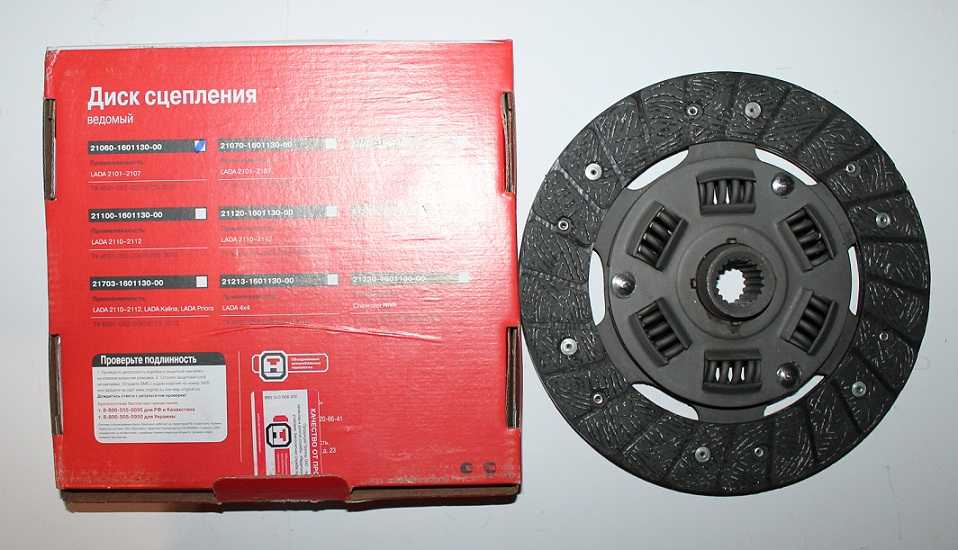

15. При износе или поломке деталей ведомого диска (исключая износ рабочих поверхностей фрикционных накладок), потере упругости пружинных пластин 3 (см. рис. Ведомый диск сцепления в сборе), короблении ведомого диска (если его не удается выправить), наличии трещин на пластине 5 демпфера или ведомом диске 13 диск в сборе надо заменить новым.
16. Фрикционные накладки следует менять при появлении на них растрескиваний, значительном износе (при уменьшении утопания головок крепежных заклепок относительно рабочей поверхности накладок до 0,2 мм), при неравномерном износе и односторонних задирах накладок. Для этой цели в запасные части поставляется комплект 2141-1601954 (фрикционные накладки с заклепками).
17. На новом диске утопание заклепок должно составлять 1,5 мм (см. рис. Ведомый диск сцепления в сборе).

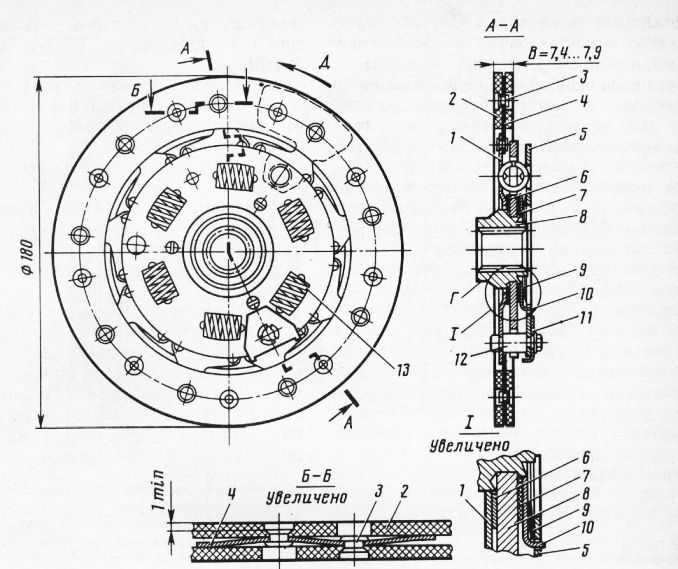

18. Толщина ведомого диска (размер В) в сжатом состоянии при усилии 3700 Н
(377 кгс), должна быть в пределах 7,4–8,0 мм (см. рис. Ведомый диск сцепления в сборе).
19. При установке рычага 4 (см. рис. Регулировка привода выключения сцепления) метка B на торце вала должна находиться в середине прорези рычага.
20. Момент затяжки гайки крепления рычага 15–20 Н·м (1,5–2 кгс·м).
21. Установка сцепления на двигатель осуществляется при помощи спецприспособления для центрирования ведомого диска (см. рис. Установка сцепления в сборе на маховик двигателя).
22. Выступающая часть ведомого диска должна быть обращена к нажимному диску.
23. Кожух сцепления в сборе с нажимным диском устанавливается на три установочных штифта, запрессованных в маховик.
24. Болты крепления нажимного диска заворачивать по диагонали на один оборот каждый раз. Момент затяжки 14–18 Н·м (1,4–1,8 кгс·м).
25. Направляющая втулка подшипника выключения сцепления и опорные втулки вала смазываются смазкой ЛСЦ-15.
26. Трос привода сцепления смазывается смазкой Литол-24.
27. Валик педали сцепления и его втулки смазываются графитовой смазкой СКА 2/6-ГЗ.

ᐉ Сцепление автомобиля ВАЗ

Силовая передача автомобиля состоит из расположенного за двигателем механизма дискового сцепления, шестеренчатой коробки передач из двух валов с промежуточной опорой карданной передачи, заднего ведущего моста с конической шестеренной передачей, дифференциалом и полуосями привода ведущих колес.

Конструктивное различие в механизмах силовых передач автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-21011, ВАЗ-21021 и BA3-2103 незначительно.

Механизм сцепления предназначен для постоянной и надежной (без пробуксовывания) передачи крутящего момента от двигателя к силовой передаче автомобиля и для временного отсоединения силовой передачи от двигателя при переключении передач, торможении автомобиля и для последующего плавного соединения двигателя с силовой передачей. Кроме того, механизм сцепления до некоторой степени предохраняет детали механизмов силовой передачи от износа и поломок при нагрузках.

На автомобиле применено сухое, постоянно замкнутое однодисковое сцепление с фрикционным гасителем крутильных колебаний (демпфером) и с диафрагменной (тарельчатой) нажимной пружиной. Привод выключения сцепления гидравлический с пружинным сервомеханизмом, уменьшающим усилие, прилагаемое к ножной педали для выключения сцепления.

Рис. Схема сцепления автомобиля ВАЗ:
1 — контргайка толкателя вилки выключение сцепления; 2 — картер сцепления; 3 — рабочий цилиндр гидравлического привода выключения сцепления; 4 — оттяжная пружина вилки выключения сцепления; 5 — колпачок клапана для прокачки гидравлического привода выключения сцепления; 6 — диафрагменная нажимная пружина сцепления; 7 — фрикционные накладки ведомого диска; 8 — ведомый диск сцепления; 9 — заклепка-упор демпфера; 10 — дисковые пластины демпфера; 11 — передний герметизированный шариковый подшипник первичного вала коробки передач; 12 — ступица ведомого диска; 13 — пружина демпфера; 14 — нажимной (ведущий) диск сцепления; 15 — передняя крышка картера сцепления; 16 — маховик коленчатого вала двигателя; 17 — зубчатый венец маховика; 18 — болт крепления кожуха к маховику; 19 — первичный (ведущий) вал коробки передач; 20 — упорный подшипник муфты выключения сцепления; 21 — пружинная пластина крепления упорного фланца; 22 — упорный фланец нажимной пружины; 23 — задний шариковый подшипник первичного вала коробки передач; 24 — ведущая шестерня первичного вала коробки передач; 25 — муфта выключения сцепления; 26 — вилка выключения сцепления; 27 — фрикционное кольцо упорного фланца; 28 — шаровая опора вилки; 29 — удерживающая пластина вилки; 30 — чехол вилки; 31 — ступенчатая заклепка (9 шт. ) крепления опорных колец нажимной пружины и пластин упорного фланца; 32 — кожух сцепления; 33 — толкатель вилки выключения сцепления; 34 — регулировочная упорная гайка; 35 — пробка главного цилиндра; 36 — гнездо штуцера трубки для подачи жидкости в рабочий цилиндр; 37 — возвратная пружина поршня; 38 — главный цилиндр привода выключения сцепления; 39 — перепускное отверстие; 40 — штуцер гибкого шланга для подачи жидкости из бачка; 41 — впускное (компенсационное) отверстие для заполнения цилиндра; 42 — поршень главного цилиндра; 43 — уплотнительное кольцо поршня; 44 — толкатель педали сцепления; 45 — поршень толкателя главного цилиндра; 46 — канал уплотнения манжеты; 47 — манжета поршня; 48 — отверстие (0,2 мм) для выхода воздуха; 49 — фрикционные кольца демпфера; 50 — тарельчатая пружина фрикциона демпфера; 51 — клапан для прокачки гидравлического привода выключения сцепления; 52 — опорная тарелка поршня; 53 — поршень рабочего цилиндра; 54 — пробка рабочего цилиндра с гнездом под штуцер подачи жидкости в рабочий цилиндр

Применяемое на автомобиле сцепление обладает высокой надежностью и долговечностью, обеспечивает плавность переключение передач при изменении передаваемого момента, хорошо уравновешено и обладает минимальным моментом инерции. Нажимное усилие мало изменяется с повышением степени износа фрикционных накладок ведомого диска.

К заднему торцу коленчатого вала шестью самоконтрящимися болтами крепится чугунный маховик 16, который фиксируется относительно коленчатого вала по центральному отверстию. Болты, крепящие маховик, затягивают с приложением момента в 7,2—6,9 кгс*м (номинальное значение — 8,5 кгс*м). Нажимной (ведущий) диск 14 прижимает при помощи диафрагменной пружины 6 ведомый диск 8 с фрикционными накладками 1 к торцевой тщательно обработанной поверхности маховика. Ступица 12 ведомого диска установлена на первичном (ведомом) валу 19 коробки передач. Эти детали передают усилия от коленчатого вала двигателя к коробке передач. Ведущий диск 14 с диафрагменной нажимной пружиной 6 установлен в стальном кожухе 32, который крепится к маховику 16 шестью болтами 18 с резьбой М8Х1.25. Эти болты затягиваются с приложением момента 2,5 кгс*м и удерживаются от произвольного отворачивания стопорными шайбами.

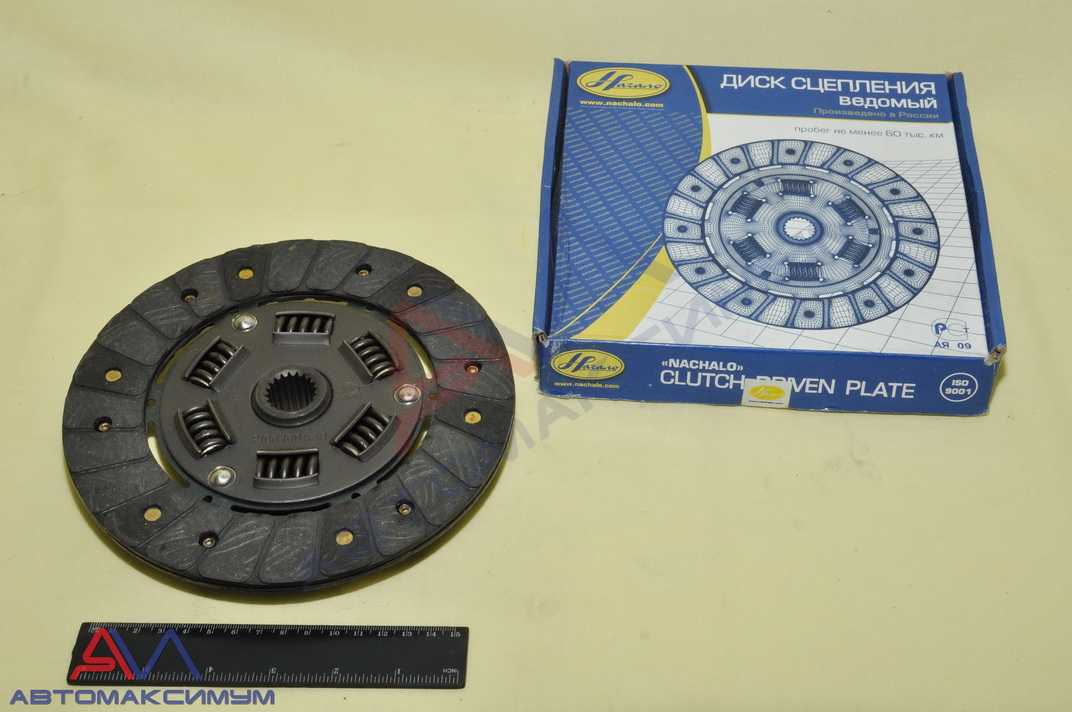

Стальной ведомый диск по окружности имеет двенадцать секторов с чередующимися выпуклостями, расположенными по типу «волна», к которым с двух сторон заклепками прикреплены фрикционные накладки 7. Каждая накладка самостоятельно с шагом через один сектор укреплена шестью заклепками к шести секторам. Такое крепление обеспечивает упругость механизме и плавное включение диска сцепления. Фрикционные накладки имеют толщину 3,3 мм, наружный диаметр 200 мм и внутренний — 142 мм. Торцовое биение боковых сторон накладок ведомого диска 0,25 мм. Общая толщина ведомого диска с накладками 7,8 мм.

Ступица 12 ведомого диска имеет шлицы, при помощи которых она устанавливается на шлицах первичного вала 19 коробки. При сборке выступающая часть ступицы должна быть обращена в сторону коробки передач.

Механизм сцепления находится в отлитом из алюминиевого сплава картере 2. Картер крепится четырьмя болтами к заднему торцу блока двигателя и центрируется тремя штифтами, расположенными между болтами через 120″. К заднему торцу картера на шпильках укреплена коробка передач. Между картером 2 и блоком двигателя установлена стальная передняя крышка 15 картере, защищающая механизм сцепления от попадания масла и проникания пыли.

Сцепление выключается упорным подшипником 20, муфта 25 которого перемещается вилкой 26. Конец вилки закреплен к муфте 25 установленной на ней бронзовой проволочной пружиной.

Перемещение вилки осуществляется через регулировочную упорную гайку 34 толкателя 33, на который действует поршень 53 при подаче в рабочий цилиндр жидкости из главного цилиндра 38 гидравлического привода механизма выключения сцепления.

Рабочий цилиндр 3 отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. С наружной стороны закрывается пробкой 54, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом 43 и манжетой 47. Кольцо 43 цельное, имеет наружный диаметр 19,2±0.15 мм. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы 46 диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки 52, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя 53 обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан 51 с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Перед сборкой детали рабочего цилиндра смазываются специальной смазкой PRL 52.

Корпус главного цилиндра 38 отлит из чугуна. Он крепится на кронштейне педалей под капотом двигателя. Его цилиндр расточен под диаметр 19,05 мм, длина 112 мм. С наружного торца он закрывается установленной на медной прокладке пробкой 35, она затягивается с приложением момента 8—10 кгс*м. В цилиндре размещается стальной поршень 42 главного цилиндра. Он уплотняется манжетой 47, плотно прижимаемой к зеркалу цилиндра находящейся под давленном жидкостью. Эта жидкость подается под манжету 47 через каналы 48 и 46, имеющие диаметры по 2 мм. Уплотняющая часть поршня (кольцедержатель) имеет размер 19 м. Манжета 47 одновременно является кольцевым плавающим клапаном, который при движении поршня перекрывает перепускное отверстие 39. Усилие на поршень 42 передается от педали сцепления через толкатель 44 и поршень 45 толкателя.

Стальной хромированный поршень 45 имеет наружный диаметр 19 мм. Усилия в начале хода поршня 45 и уплотнение сопряжения между поршнями 42 и 45 передаются через уплотнительное кольцо 43. После выключения сцепления поршни в исходное положение возвращаются пружиной 37.

Жидкость в главный цилиндр поступает из бачка, установленного под капотом, через резиновый штуцер 40 и впускное (компенсационное) отверстие 41, имеющее диаметр 4,5 мм. Компенсация разрежения, образующегося при возвратном движении поршня, осуществляется перетеканием жидкости в рабочую полость главного цилиндра 38 через отверстие 41, зазор по заднему торцу манжеты 47 и отверстия 46. Перепускное отверстие 39 (0 0,7 мм) предназначено для перепуска из главного цилиндра в бачок излишков жидкости, которая поступает из рабочего цилиндра в главный цилиндр при возвращении поршня 42 в исходное положение.

Перед сборкой детали главного цилиндра гидропривода смазываются специальной смазкой ДТ-1, а головка наконечника толкателя смазывается консистентной смазкой Литол-24 или ЛСЦ-15.

Установка маховика ВАЗ 2106. Рекомендации по замене маховика. Дефект маховика, снятие

Подробный порядок действий по снятию маховика на автомобиле ВАЗ 2110, поиску его неисправности (выявление дефектов и их устранение по возможности) и переустановке.

На протяжении значительного пробега нашего автомобиля начинаются проблемы со сцеплением, оно портится. Обычно маховик не требует замены до 200-300 тыс. км пробега автомобиля и даже больше, но если он начинает выходить из строя через 50 или 100 тыс. км, то нужно искать причину его быстрого износа (это может быть суровая езда, погодные условия или дефекты сцепления, которые необходимо устранить). Сама процедура замены маховика не сложная, но требует определенного времени, так как из-за этой детали придется демонтировать коробку передач и разбирать сцепление (читайте об этом на автомобилях ВАЗ).

Снятие и диагностика маховика:

1. Перед началом работ снимите аккумуляторную батарею (см. статью) с автомобиля, слейте масло из коробки передач и снимите ее.

2. Выполните снятие и разборку коробки передач.

3. Теперь, когда вы добрались до маховика, снимите шесть болтов, крепящих его. Но для этого отверните один болт крепления коробки передач и одной рукой вставьте отвертку в зубья маховика, чтобы он не вращался при откручивании болтов.

4. Удерживая маховик одной рукой, другой рукой снимите стопорную пластину болта с последним болтом.

5. Теперь аккуратно снимите маховик с фланца коленчатого вала.

7. Если с венцом зубьев все в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, на ней не должно быть глубоких потертостей и других дефектов.

8. Так же проведите аналогичную дефектовку с обратной стороны ведомого диска, а точнее посмотрите на часто примыкающий фланец коленвала.

Если в 7 или 8 точках видны аналогичные перекосы, то маховик необходимо заменить на новый или отремонтировать — отполировать на специальном оборудовании в автомастерской.

9. Для точной проверки или ремонта диска сцепления — обратитесь с ним в автомастерскую, где имеется необходимое оборудование. Действия и рекомендации по ремонту маховика:

  • Устранение неисправности Прилегающая поверхность диска сцепления (3) не должна быть более 0,06 мм.
  • Непараллельность верхней поверхности диска сцепления и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
  • На плоскостях диска сцепления (1 и 3) биение не должно быть более 0,1 мм.
  • При очистке поверхности маховика (3) от потертостей и царапин следует знать, что максимально возможное удаление слоя металла не более 1 мм.
  • Одновременно со стороной (3) поверхность (2) также следует отшлифовать. Для этого между ними соблюдают ступеньку высотой 0,5±0,1 мм. При нарезании канавок соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как и при очистке поверхности покрытия маховика, приступайте к его повторной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а затем нанесите на их резьбу герметик. Установите деталь обратно в порядке снятия, только правильно совместите отверстия на фланце коленчатого вала и маховике (они расположены несимметрично).

Добро пожаловать!
Маховик двигателя является одной из важнейших деталей в конструкции двигателя автомобиля, и поэтому при сильном износе маховика, либо при неправильной установке автомобиль начинает буксовать при трогании с места — это означает, что при трогании с места или едет, обороты двигателя будут прыгать и сама машина не будет разгоняться, а будет только реветь. Поэтому маховик нужно менять своевременно, так как езда на изношенном доставит удовольствие и принесет только дискомфорт.

Внимание!
Для замены потребуется запастись: Отверткой, а также Г-образным торцевым ключом и по возможности взять с собой динамометрический ключ!

Когда следует заменять маховик?
Необходимо заменить, когда:

Как поведет себя автомобиль с изношенным маховиком?

  • Как отмечалось ранее, первое, что, скорее всего, произойдет, это пробуксовка сцепления на изношенном маховике.
  • А также, скорее всего, при трогании с места автомобиль будет двигаться, но это будет сопровождаться сильной вибрацией, которая в результате будет передаваться на весь автомобиль.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сначала снимите коробку передач с автомобиля. (О том, как снять коробку передач, см. в статье «Замена коробки передач»)

3) Далее закрепите отверткой маховик, чтобы он не проворачивался при откручивании болтов. После фиксации торцевым ключом отверните все шесть болтов крепления маховика к двигателю автомобиля.

Внимание!
Откручиваем болты крест-накрест, так будет гораздо удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Внимание!
Когда будете снимать маховик, перед снятием обязательно посмотрите на метку «на фото обозначена буквой А», а потом запомните или сфотографируйте как установлен маховик относительно этой метки по порядку установить новый маховик таким же образом! (Обязательно прочтите абзац «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, что и старый. (Определите это положение по наклейке)

2) Затем установите все остальные детали в порядке, обратном снятию.

Внимание!
При затягивании болтов крепления маховика затягивайте их равномерно, крест к кресту. И когда все болты будут затянуты, проверьте как стоит маховик, не должно быть наклонов и перекосов, иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Внимание!
Но если вы все-таки проворачиваете коленвал, то в этом случае установите поршень четвертого цилиндра в положение «ВМТ — ВМТ»! (Информацию о том, как установить поршень в ВМТ, см. в статье: Установка поршня четвертого цилиндра в ВМТ)

После установки поршня установить на его место новый маховик, строго вертикально с меткой вверх и никак иначе !

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — Зубчатая коронка.
2 — Болты крепления маховика.

4. Снимите опорную шайбу, удерживая маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; если зубья повреждены, замените маховик.
7. Сопрягаемые поверхности маховика с коленчатым валом и диском сцепления должны быть без царапин, потертостей и идеально ровными. При наличии царапин на рабочей поверхности 3 (рис. 4.5) маховика под диском сцепления отшлифовать эту поверхность, сняв слой металла толщиной не более 1 мм. Затем отшлифуйте поверхность 2, соблюдая размер (0,5 + 0,1) мм и следя за тем, чтобы поверхности 2 и 3 были параллельны поверхности 1. Допуск непараллельности составляет 0,1 мм. После нарезки установите маховик на оправку, отцентровав его по отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биение более 0,1 мм.

Рис. 4.5. Маховик ВАЗ 2106: 1 — поверхность крепления к фланцу коленчатого вала; 2 — поверхность крепления сцепления; 3 — опорная поверхность диска сцепления

Маховик двигателя внутреннего сгорания используется для накопления энергии. Помогает поршням проходить НМТ (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на коробку передач. Маховики бывают трех типов:

  • обычные;
  • легкий;
  • Демпфер (пружины установлены внутри демпфера).

Ресурс маховика обычно 120-150 тыс. км. Все зависит от того, насколько интенсивно и на каких режимах работал двигатель. Обычно новый маховик устанавливают после износа двух комплектов фрикционных накладок сцепления, поэтому маховик меняют в сборе со сцеплением.

Ремонт маховика

Неисправности маховика очевидны. Эта деталь подвергается постоянным динамическим нагрузкам и трению, что приводит к физическому истиранию контактных поверхностей. В результате появляются вибрации или биения, а сцепление может «проскальзывать». Простые маховики подлежат замене, демпферные восстанавливают в специальных мастерских.

Еще одной типичной неисправностью является повреждение или износ зубьев обода. Если маховик еще исправен, меняют венец, если нет — меняют весь узел.

Ремонт демпферных маховиков более сложен. Их ремонтируют и реставрируют в специализированных мастерских. Потребуются дефектовка, точные замеры, балансировочные станки, услуги профессионального сварщика. Суть процесса заключается в том, что изношенные поверхности шлифуются, меняются пружины и подшипник скольжения. Маховик отбалансирован и испытан под нагрузкой. После ремонта плоскости маховика должны «упасть» в допуски по люфту и биению.

Замена маховика

Для замены потребуется автомобильный подъемник, трансмиссионная рейка и стандартные слесарные инструменты.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим как снять маховик и технологическую последовательность его замены:

  1. Для начала нужно получить доступ к маховику. Если двигатель снят, проблем не будет, если нет, то нужно демонтировать коробку передач и корзину сцепления;
  2. Далее нужно удержать маховик от вращения. Для этого используется специальный замок, но подойдет и обычная отвертка;
  3. Сняв коробку передач, необходимо открутить шесть болтов крепления, затем снять маховик;
  4. Установка нового маховика . Установите маховик в порядке, обратном снятию. Болты маховика затягиваются крест-накрест с усилием 60,1-87,4 Н.м.

Демонтаж маховика

Добро пожаловать!
Маховик двигателя является одной из важнейших деталей в конструкции двигателя автомобиля, и поэтому при сильном износе маховика, либо при неправильной установке автомобиль начинает буксовать при трогании с места — это означает, что при трогании с места или едет, обороты двигателя будут прыгать и сама машина не будет разгоняться, а будет только реветь. Поэтому маховик нужно менять своевременно, так как езда на изношенном доставит удовольствие и принесет только дискомфорт.

Внимание!
Для замены потребуется запастись: Отверткой, а также Г-образным торцевым ключом и по возможности взять с собой динамометрический ключ!

Когда следует заменять маховик?
Необходимо заменить, когда:

Как поведет себя автомобиль с изношенным маховиком?

  • Как отмечалось ранее, первое, что, скорее всего, произойдет, это пробуксовка сцепления на изношенном маховике.
  • А также, скорее всего, при трогании с места автомобиль будет двигаться, но это будет сопровождаться сильной вибрацией, которая в результате будет передаваться на весь автомобиль.

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сначала снимите коробку передач с автомобиля. (О том, как снять коробку передач, см. в статье «Замена коробки передач»)

3) Далее закрепите отверткой маховик, чтобы он не проворачивался при откручивании болтов. После фиксации торцевым ключом отверните все шесть болтов крепления маховика к двигателю автомобиля.

Внимание!
Откручиваем болты крест-накрест, так будет гораздо удобнее!

4) Теперь снимаем сам маховик и вместе с маховиком снимаем опорную шайбу.

Внимание!
Когда будете снимать маховик, перед снятием обязательно посмотрите на метку «на фото обозначена буквой А», а потом запомните или сфотографируйте как установлен маховик относительно этой метки по порядку установить новый маховик таким же образом! (Обязательно прочтите абзац «», внизу статьи)

Установка:
1) Сначала установите новый маховик в то же положение, что и старый. (Определите это положение по наклейке)

2) Затем установите все остальные детали в порядке, обратном снятию.

Внимание!
При затягивании болтов крепления маховика затягивайте их равномерно, крест к кресту. И когда все болты будут затянуты, проверьте как стоит маховик, не должно быть наклонов и перекосов, иначе это приведет к его быстрому износу!

Важно!
После снятия старого маховика старайтесь не проворачивать коленчатый вал, иначе установка нового маховика может быть затруднена.

Внимание!
Но если вы все-таки проворачиваете коленвал, то в этом случае установите поршень четвертого цилиндра в положение «ВМТ — ВМТ»! (Информацию о том, как установить поршень в ВМТ, см. в статье: Установка поршня четвертого цилиндра в ВМТ)

После установки поршня установить на его место новый маховик, строго вертикально с меткой вверх и никак иначе !

Для новичков!
Вопрос: Где находится поверхность трения маховика, а также зубчатый венец и все шесть болтов крепления?
Ответ: A — Поверхность трения маховика.
1 — Зубчатая коронка.
2 — Болты крепления маховика.
