Предохранители Тойота Королла ае 100 кузов и реле с описанием и схемами блоков

ТойотаКомментарии: 7

Toyota Corolla ЕА 100 кузове представляет седьмое поколение модельного ряда королла, выпускавшегося в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 году с различными вариантами исполнения кузова: седан, хэтчбек, универсал. За это время автомобиль прошел рестайлинг. Поставлялся по всему миру. В некоторых странах так же известен под названиями Королла Левин (Церес). В данной публикации вы найдёте описание предохранителей и реле Тойота Королла 100 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

Назначение элементов в блоках может отличатся от представленного. Сверяйте обозначение со своими схемами на защитной крышке блока.

Содержание

  • 1 Блоки в салоне
    • 1.1 Общее расположение
    • 1.2 Блок предохранителей и реле №1
      • 1.2.1 Правый руль
      • 1. 2.2 Левый руль
    • 1.3 Блок реле и предохранителей №4
  • 2 Блоки под капотом
    • 2.1 Общее расположение
    • 2.2 Блок реле и предохранителей №2
    • 2.3 Блок реле и предохранителей №5
      • 2.3.1 Правый руль
      • 2.3.2 Левый руль

Блоки в салоне

Общее расположение

Схема

Описание

  • 4 – реле управления замками дверей
  • 5 – блок реле и предохранителей №4
  • 6 – блок предохранителей №1
  • 7 – блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

Схема

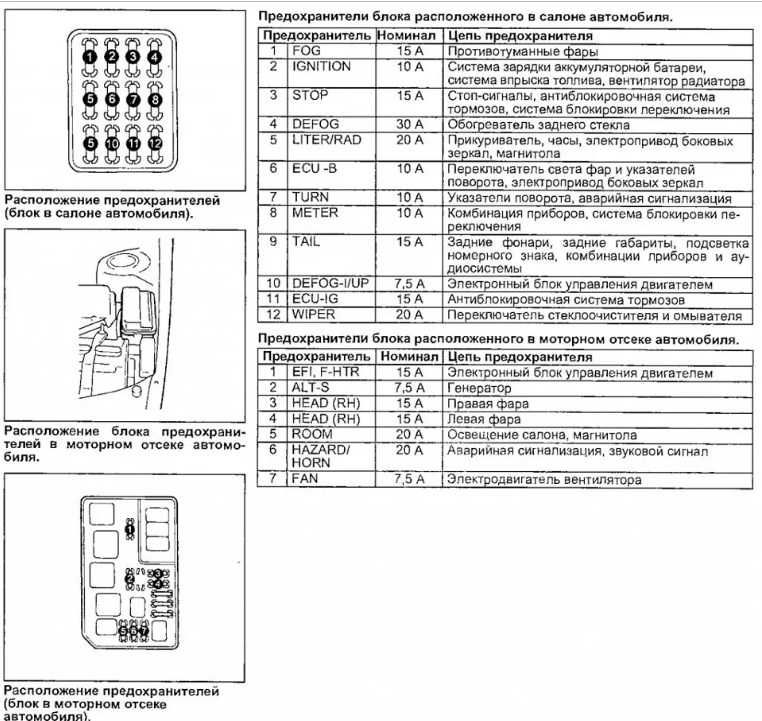

Назначение предохранителей

Правый руль
115А FOG – противотуманные фары
210А IGN – зажигание
315А STOP – стоп-сигналы
430А DEFOG – обогреватель стекла
520А CIG & RADIO  – прикуриватель, магнитола, зеркала
610А ECU-В – АБС, электро пита­ние центрального замка
710А TURN – указатели поворота
810А GAUGE  – приборы
915А TAIL – габариты
107,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
1115А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
1220А WIPER – стеклоочистители
Левый руль
115А FOG – противотуманные фары
210А IGN – зажигание
315А STOP – стоп-сигналы
420А SEAT HTR – обогреватель сидений
520А CIG & RADIO  – прикуриватель, магнитола, зеркала
610А ECU-В – АБС, электро пита­ние центрального замка
710А TURN – указатели поворота
810А GAUGE  – приборы
910/15А TAIL – габариты
107,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
1115А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
1220А WIPER – стеклоочистители

За прикуриватель отвечает предохранитель номер 5 на 20А.

Обозначение реле

  • a – POWER – стекло подъемники, люк и центральный замок
  • b – FOG – противотуманные фары
  • с – FLASHER – реле – прерыватель
  • A – DEFOG – обогреватель стекла
  • B – TAIL – габариты

Блок реле и предохранителей №4

Схема

Описание

  1. 40А HEATER – Отопитель
  2. 15А А/С – Кондиционер
  3. А – Реле отопителя

Блоки под капотом

Общее расположение

Схема

Расшифровка

  1. блок реле и предохранителей №5-1 (Европа)
  2. блок реле и предохранителей №2
  3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

Схема с крышки

Схема

Обозначение



а30А АМ2 – цепь АМ2 замка зажигания (выводы IG2, ST2)
b30А FAN – вентилятор радиатора
с40А АМ1 – цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) – свечи
d80/100А ALT (бензин) – зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е50А ABS – АБС
120А DOME – электропривод и освещение в салоне
220А HA7-HORN – аварийная сигнализация, звуковой сигнал
37,5А FAN-I/UP – повышение холостого хода
47,5А ALT-S  – зарядка
57,5A Spare – запасной
615А Spare – запасной
720А Spare – запасной
815А HEAD (RH) – правые фары
915А HEAD (LH) – левые фары
1015А EFI F-HTR – подача топлива
AHORN – Реле сигнала
BFAN – Реле вентилятора охлаждения
СE/G-MAIN – Главное реле
DHEAD – Реле фар
EEFI – Реле двигателя

Блок реле и предохранителей №5

Правый руль

Схема с крышки блока

Назначение

  • 30A CDS – Вентилятор конденсатора
  • AC MG – Реле муфты кондиционера
  • AC FUN №3 – Реле вентилятора охлаждения 3
  • AC FUN №2 – Реле вентилятора охлаждения 2
Левый руль

Схема

Описание

2310A HEAD (LH-UPR) – Левая фара (дальний свет)
2410A HEAD (LH-LWR) – Левая фара (ближний свет)
2510A HEAD (RH-UPR) – Правая фара (дальний свет)
2610A HEAD (RH-LWR) – Правая фара (ближний свет)
АDIMMER – Реле переключателя света



У нас на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.

Если не подходят схемы – изучите данные материал.

На этом всё. Если есть что добавить – пишите в комментарии.

Предохранители и реле Toyota Corolla 150 (расположение, обозначение)

 В этой статье я хотел бы рассказать о реле и предохранителях Toyota Corolla 150. Говорить об этом автомобиле излишне, это одна из популярных моделей весьма популярной марки. Можно сказать легендарная малолитражка, которая завоевала доверие своих хозяев благодаря надежности, оптимальному соотношению цена качества, ликвидности по остаточной стоимости. Выпускается эта модель аж с 1966 года и по настоящее время. Тайота Королла, конкретно в этом кузове 150, выпускалась с 2006 по 2013 год, при этом был один рестайлинг. Выпускалась с моторами 1,4 (1,33) и 1,6 литра. Я же расскажу не столько о самой машине, так как статья не об этом, а о реле и предохранителях, о электрической части.
 Надо наверное начать с того, что в принципе в Королле все сделано весьма консервативно. Здесь есть потребители, это всевозможные лампы, блоки двигателя, магнитола, подогревы и т.д. и есть два источника тока. Первый, это аккумулятор и второй это генератор. Так вот, если что-то в электрической цепи перестает работать, то в первую очередь стоит обратить внимание на реле и предохранители. Именно о реле и предохранителях, о их расположении, расшифровки, обозначении и номиналах речь и пойдет в этой статье.

В автомобиле реле и предохранители расположены в моторном отсеке и в салоне автомобиля. Расскажем о тех и других по порядку.

Предохранители и реле Toyota Corolla 150 в салоне автомобиля

Итак, в салоне автомобиля предохранители и реле расположены так.

Расшифровка основных электрических блоков в салоне Toyota Corolla 150

1. Блок управления кондиционером
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. LHD: Блок управления корректором фар
4. Блок управления блокировкой руля
5. Блок управления усилителем рулевого управления
6. Усилитель транспондера ключа
7. Блок реле №1
8. Блок реле №2
9. Распределительный блок
10. Распределительный блок
11. Реле стеклоочистителя
12 .LHD: Блок управления коробкой передач (Multi-mode)
13. Блок управления двигателем и коробкой передач
14. Блок управления системой старт-стоп
15. Блок управления интерфейсом мультимедиа
16. LHD: Блок управления блокировкой селектора коробки передач
17. Блок управления подушками безопасности

18. RHD: Реле указателей поворота
19. Блок предохранителей

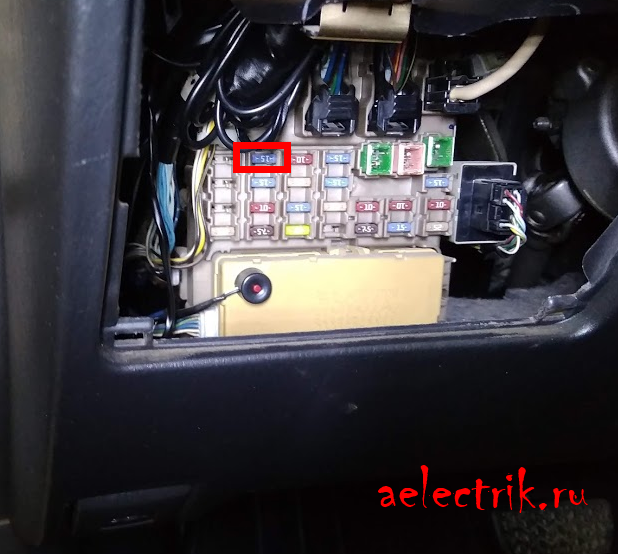

Он находится в салоне под панелью с левой стороны.

Расположение для левого руля.

Расположение для правого руля.

То есть предохранители расположены с левой стороны по ходу движения автомобиля. Для того чтобы добраться до предохранителей, в первую очередь снимаем декоративную накладку, а далее крышку блока предохранителей.

На крышке уже есть обозначение предохранителей.

И так она выглядят с их обозначением в блоке.

23 предохранитель, на 15 А отвечает за прикуриватель.

Теперь можно более подробно  о этих предохранителях.

1 7,5А AM1 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC»
2 15А FR FOG — Передний противотуманный свет
3  —
4 25А ACC-B — Предохранители: «CIG», «ACC»
5 25А DOOR — Центральный замок
6  —
7 10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач
8 7,5A OBD — Диагностический разъем
9 10A ECU-IG NO. 2 — Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10 10A ECU-IG NO.1 — без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11 15A WASHER — Омыватель стекла
12  —
13 25A WIPER — Стеклоочиститель, датчик дождя
14 10A HTR-IG — Кондиционер, обогрев заднего стекла, вспомогательный отопитель (вентилятор печки)
15 15A SEAT HTR — Подогрев сидений
16 10A TAIL — Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов
17 7,5A PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
18 10A ECU-IG NO. 1 — с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
19 20A FR DOOR — Стекло подъёмники
20 20A RL DOOR — Стекло подъёмники
21 20A RR DOOR — Стекло подъёмники
22 20A SUNROOF — Люк
23 15А CIG — Прикуриватель
24 7,5A ACC — Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
25
26 10A MIR HTR — Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
27
28
29 7,5A RR FOG — Задний противотуманный свет
30 7,5A IGN — Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
31 7,5A METER — Комбинация приборов, система старт-стоп

Еще раз, за прикуриватель (розетку в салоне) отвечает предохранитель 23 на 15 А (ампер)

 . ..второй блок расположен почти там же. Показаны варианты для разного расположения руля.


Сам блок с обозначением предохранителей выглядит так.

и далее приведено обозначение реле и предохранителей из него

F1 30А Блок ЭБУ оборудования кузова / Электрика окон
F2 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR»
F3 30А Подогрев сидений
R1 Реле — прерыватель указателей поворота
R2 Реле отопителя (вентилятора печки)
R3 Реле «IG1» — система зажигания

Также за консолью панели приборов есть еще один блок. расположен он вот здесь.

…а схематично его представить можно так.

R1 Передний противотуманный свет (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4 Резерв

 Переходим к предохранителям в моторе.

Предохранители и реле Toyota Corolla 150 в моторном отсеке



 В моторе электрические блоки расположены в следующих местах.

1. Блок управления двигателем
2. Основной блок предохранителей и реле
3. Реле свечей накала
4. Блок управления вентилятором системы охлаждения
5. LHD: Реле очистителей фар
6. Блок управления форсунками (EDU)
7. Блок реле
8. Бензин: Блок управления тормозной системой
9. Дизель: Блок управления тормозной системой

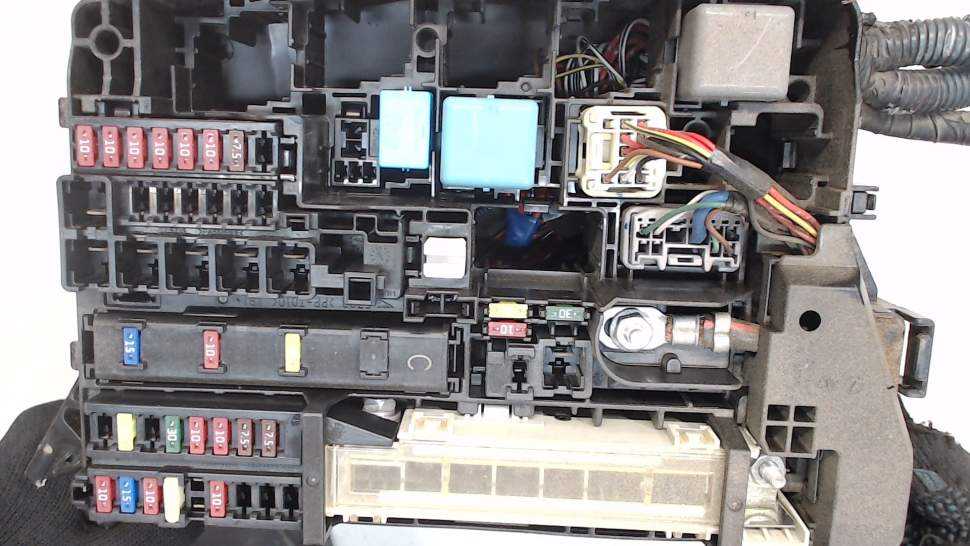

В левой части расположен основной блок предохранителей (вариант 1). Выглядит он так. Приведен с обозначением предохранителей.

вариант 1


Расшифровка предохранителей из блока

F1 30А H-LP CLN — Омыватель фар
F2 45А RDI FAN — Вентилятор системы охлаждения
F3 30А ABS NO.3 — ABS и VSC
F4 50А ABS NO.1 — ABS и VSC
F5 50А HTR — Кондиционер
F6 10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F7 10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8 15А RAD NO. 1 — Аудиосистема
F9 10А DOME — Освещение салона, освещение багажника, система Smart Entry
F10 20А STRG LOCK — Система блокировки рулевого управления
F11 30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска
F12 10А ETCS — Система управления дроссельной заслонкой
F13 10А TURN-HAZ — Указатели поворота и аварийная сигнализация
F14 7,5А ALT-S — Система зарядки АКБ
F15 7,5А AM2 NO.2 — Блок управления электро оборудованием
F16 50А H-LP MAIN — Головные фары
F17 50А P/I — Система впрыска топлива
F18 80А GLOW — Система предпускового подогрева двигателя (для дизелей)
F19 60А EPS — Электро усилитель рулевого управления
F20 120А ALT — Система зарядки АКБ
F21 15А IG2 — Система впрыска топлива, система Smart Entry
F22 10А HORN — Звуковой сигнал
F23 20А EFI MAIN — Система впрыска топлива
F24 Резерв
F25 Резерв
F26 Резерв
F27 50А AMT — Роботизированная коробка передач
F28 30А HTR SUB NO. 3 — Кондиционер
F29 30А HTR SUB NO.2 — Кондиционер
F30 30А HTR SUB NO.1 — Кондиционер
F31 10А H-LP LH LO — Правая фара (ближний свет)
F32 10А H-LP RH LO — Левая фара (ближний свет)
F33 10А H-LP LH HI — Правая фара (дальний свет)
F34 10А H-LP RH HI — Левая фара (дальний свет)
F35 10А EFI NO.1 — Система впрыска
F36 10А EFI NO.2 — Система впрыска
F37 7,5А IG2 NO.2 — Система пуска, система Smart Entry
38 FR DEICER — Реле вентилятора система охлаждения
39 IGT/INJ — Реле переключателя света фар
40 AMT — Реле роботизированной коробки передач
41 H-LP — Реле фар

 Возможен и еще один вариант этого блока.

вариант 2


Так он выглядит схематично.

и расшифровка для второго варианта.

1 30A CDS FAN — Электрический вентилятор (ы) охлаждения
2 40A RDI FAN — Электрический вентилятор (ы) охлаждения
3 30A ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
4 50A ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля
5 50A HTR — Система кондиционирования воздуха
6 120А ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ
7 60А EPS — Электро усилитель руля
8 80А GLOW  — Свечи
9 50А P/I — EFI MAIN, HORN, IG2
10 50А H-LP MAIN — Фары
11 10А EFI NO. 2 — Система контроля выбросов
12 10А EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13 10А H-LP RH HI — Правая фара (дальний свет)
14 10А H-LP LH HI — Левая фара (дальний свет)
15 10А H-LP RH LO — Правая фара (ближний свет)
16 10А H-LP LH LO — Левая фара (ближний свет)
17 10А ETCS — Электронная система управления дроссельной заслонкой
18 10А TURN-HAZ — Указатели поворота, аварийные мигалки
19 7,5А ALT-S — Система зарядки
20 7,5А AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
21 30А AM2 — Система запуска
22 20А STRG LOCK — Система блокировки рулевого управления
23 7,5А IG2 NO. 2 — Система запуска
24 10А ECU-B2 — Система кондиционирования воздуха
25 10А ECU-B — Главный ЭБУ корпуса, датчик и измерители
26 15А RAD NO. 1 — Аудио система
27 10А DOME — Освещение багажника, система смарт-ключей
28 30А AMP — Аудио система
29 10А MAYDAY
30 10А SPARE — Запасной предохранитель
31 30А SPARE — Запасной предохранитель
32 20А SPARE — Запасной предохранитель
33 20А EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2
34 10А HORN -Сигнал
35 15А IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER
36 7,5А ST — Стартер
37 30А HTR SUB NO. 1 — Нагреватель PTC
38 30А HTR SUB NO. 3 — Нагреватель PTC
39 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель

Теперь остается сказать о дополнительном блок реле.


R2 Вспомогательный отопитель (HTR SUB NO.1)
R3 Вспомогательный отопитель (HTR SUB NO.3)
R4 Вспомогательный отопитель (HTR SUB NO.2)

Именно эту информацию можно считать основной для реле и предохранителей Toyota Corolla 150.

Toyota Corolla 2003-2008 гг. Поиск блока предохранителей (2003, 2004, 2005, 2006, 2007, 2008)

Перейти к основному содержанию
  • Зад Toyota Corolla 2000-2007 гг.
  • Редактировать
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Перевести
  • Встроить это руководство

Автор: Джесси Тейшейра Силва (и 6 других участников)

  • Избранное: 19
  • Завершено: 20

Сложность

Очень просто

Шаги

2

Необходимое время

10 минут

Секции

1

  • Toyota Corolla 2003-2008 В поисках блока предохранителей 2 шага

Флаги

1

  • Зад Toyota Corolla 2000-2007 гг.
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство
  • Инструмент для блока предохранителей

    Доступно для продажи на Amazon

    Купить

  • Плавкие предохранители

    Существует множество вариантов номиналов силы тока, поэтому перед заказом узнайте, какой предохранитель вам нужен.

    Доступно для продажи на Amazon

    Купить

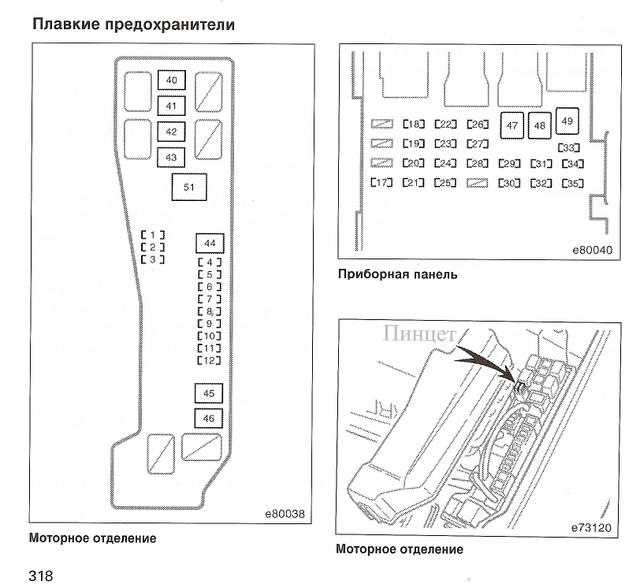

    • Блок предохранителей находится за карманом для монет с левой стороны (не для моделей для Великобритании). Откройте карман для монет и вытащите его. Вы увидите предохранители в отверстии. Внутри это черная квадратная коробка с крышкой — обычно нажимайте на боковые стороны, и крышка должна открыться. Для Великобритании, со стороны пассажира, откройте перчаточный ящик, снимите его с петель, ящик сзади.

    Редактировать

    • org/HowToDirection»>

      Сняв крышку коробки, вы сможете заменить предохранитель. В моем случае это была цифра 38 (в модели филдера позиция может меняться). Подробнее см. в Руководстве пользователя схемы предохранителей.

    Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

20 других людей завершили это руководство.

Автор

с 6 другими участниками

Значки: 8

+5 еще значков

Просмотр статистики:

За последние 24 часа: 108

За последние 7 дней: 717

Последние 30 дней: 2 995

Все время: 288 138

Блок предохранителей Тойота Королла

.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, КОМНАТА — 8274112110

Колеса TRD Внимание! Обновите свою поездку с помощью НОВОГО бронзового колеса Geniune TRD.

Купить сейчас

Выберите год:

  • 2022
  • 2021
  • 2020
  • 2019
  • 2018
  • 2017
  • 2016
  • 2015
  • 2014
  • 2013
  • 2012
  • 2011
  • 2010
  • 2009 г.
  • 2008 г.
  • 2007 г.
  • 2006 г.
  • 2005 г.
  • 2004 г.
  • 2003 г.
  • 2002 г.
  • 2001 г.
  • 2000 г.
  • 1999 г.
  • 1998 г.
  • 1997 г.
  • 1996 г.
  • 1995 г.
  • 1994 г.
  • 1993 г.
  • 1992 г.
  • 1991 г.
  • 1990 г.
  • 1989 г.
  • 1988 г.
  • 1987 г.
  • 1986 г.
  • 1985 г.
  • 1984 г.
  • 1983 г.
  • 1982 г.
  • 1981 г.
  • 1980 г.
  • 1979 г.
  • 1978 г.
  • 1977 г.
  • 1976 г.
  • 1975 г.
  • 1974 г.

    «},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»8274112110″,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake» :5775,»ukeyModel»:89458,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса \»8274112110\».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
