Opel Vectra B | Проверка реле топливного насоса

Opel Vectra B

Сервисное обслуживание и эксплуатация

Руководства ￫ Opel ￫ Vectra B (Опель Вектра)

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

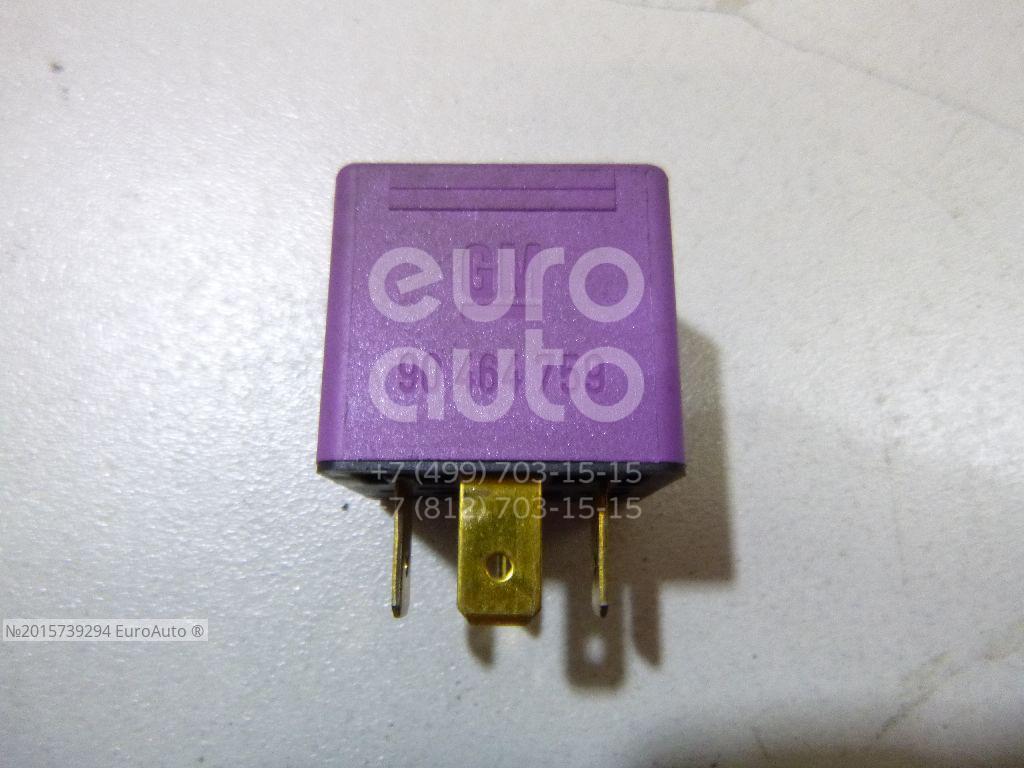

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу
Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).
ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.

3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Реклама

Реле opel vectra b в категории «Авто — мото»

Реле вентилятора охлаждения Opel Vectra B 90459640 22210034 №16

Доставка из г. Ивано-Франковск

150 грн

Купить

Ивано-Франковск

Реле накала свечей Opel Vectra B Frontera A 90464742 №32

Доставка из г. Ивано-Франковск

400 грн

Купить

Ивано-Франковск

Реле Opel Vectra B 24428884 №38

Доставка из г. Ивано-Франковск

400 грн

Купить

Ивано-Франковск

Реле Opel Omega B Vectra B 90060264 №46

Доставка из г. Ивано-Франковск

150 грн

Купить

Ивано-Франковск

Реле вентилятора Opel Vectra B 90507968 000041797 №92

Доставка из г. Ивано-Франковск

150 грн

Купить

Ивано-Франковск

Реле свечей накала Opel Vectra B 2. 0Di 16V; 2.0DTi 16V; 2.2DTi 16V 1996-2003 года

Доставка из г. Ровно

400 грн

Купить

90191753 General Motors реле электробензонасоса Opel Vectra B

На складе в г. Кременчуг

Доставка по Украине

125 грн

Купить

Кременчуг

Многофункциональное реле 90491314 Opel / ОПЕЛЬ VECTRA B 1995-2002 / ВЕКТРА Б 98-02, Opel / ОПЕЛЬ ZAFIRA A

На складе

Доставка по Украине

66 грн

Купить

Реле свечей наклала Opel 55353011, 51299014B Zafira, Astra, Vectra, Meriva, Agila …

Доставка по Украине

570 грн

Купить

Реле задержки наружного зеркало Opel omega a/senator b/vectra a 90458988 GM

Заканчивается

Доставка по Украине

300 грн

Купить

Реле свечей накала Opel Astra G Vectra C Zafira B Vectra B 09132691 51299008

Доставка из г. Новояворовск

450 грн

Купить

Новояворовск

Реле вентилятора на Opel Astra G, Omega (B, C), Vectra B, Zafira A 1994-2003

На складе

Доставка по Украине

100 грн

Купить

Реле обогрева заднего стекла 90060264 на Opel Omega B, C, Vectra B 1994-2003 год

На складе

Доставка по Украине

100 грн

Купить

Реле указателей поворотов 90229206 на Opel Omega B, C, Vectra B, Astra F, G, Zafira A, Daewoo Lanos (Sens)

На складе

Доставка по Украине

50 грн

Купить

Реле управления вентилятором кондиционера 03447012 на Opel Omega B, C, Astra F, G, Vectra B, Zafira A

На складе

Доставка по Украине

30 грн

Купить

Смотрите также

Реле вентилятора 5 pin 12V 90491314 на Opel Astra F, Vectra B, Omega B, C 1991-2003 год

На складе

Доставка по Украине

100 грн

Купить

Реле свечей накала Опель Астра Вектра Омега Зафира Opel Zafira A Astra G Vectra B Оригинал 09 132 691

Доставка по Украине

500 грн

Купить

Реле свечей накала Opel Vectra B Astra G Zafira A Tigra Omega 90508974

Доставка по Украине

495 грн

Купить

Реле ( 4 контактов 12V 16A) 90229206 Opel / ОПЕЛЬ ASTRA G 1998-2005 / АСТРА Ж 98-05, Opel / ОПЕЛЬ VECTRA B

На складе

Доставка по Украине

82. 50 грн

Купить

Реле накала Opel Astra G, Vectra B, Omega B, Combo C, Опель Астра, Вектра Б, Омега Б, Комбо Ц. 09132691

Доставка по Украине

600 грн

Купить

Реле накала Opel Astra G, Vectra B, Omega B, Combo C. 90 508 974.

Доставка по Украине

600 грн

Купить

Реле накала Opel Astra G, Vectra B, Omega B, Combo C. 55354141.

Доставка по Украине

600 грн

Купить

Блок модуль реле свічок розжарювання 1.7 TD Opel Vectra Corsa B Astra F 894371-5790

Заканчивается

Доставка по Украине

608 грн

Купить

Блок предохранителей / реле 2,0DTI OPEL VECTRA B (1995-2003) ОЕ: 964638-1

Доставка по Украине

162 грн

Купить

Реле Opel Vectra B Astra H 90491314 4RD00779405

Доставка по Украине

200 грн

Купить

Реле свечей накала OPEL ASTRA G/H, CORSA C, VECTRA C, ZAFIRA 1.3/1.9/2.2DTI. 55353011, 51299014В.

Доставка из г. Ивано-Франковск

600 грн

Купить

Ивано-Франковск

Втягивающее реле OPEL Astra, Omega B, Vectra, SAAB 9000, CHEVROLET Lacetti

Доставка по Украине

711. 87 грн

Купить

Фішка реле керування вентилятором кондиціонера Opel Omega B C Astra F G Vectra B 1991 — 2009

Заканчивается

Доставка по Украине

100 грн

Купить

Реле стартера Опель астра синтра вектра 1.8 2.0 2.2 Opel Astra F G H, Calibra A, Frontera A B, Omega B, Vectra

Доставка из г. Киев

949 грн

1 055 грн

Купить

Схема блока предохранителей Реле Vauxhall Opel Vectra B с назначением места

Opel Vectra B — второе поколение модельного ряда Vectra. Также известен как Vauxhall Vectra B. Выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах с кузовами седан, хэтчбек, универсал. В этот период автомобиль подвергся рестайлингу. В данной публикации мы приводим обозначения блоков предохранителей и реле Опель Вектра Б со схемами и фотографиями. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Конструкция коробок и назначение их элементов в вашем Opel Vectra B может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения автомобиля.

Содержимое

  • 1 Пассажирский салон
  • 2 Моторный отсек
    • 2.1 Коробка 1
    • 2.2 Коробка 2
    • 2.3 Тип 3

      7 17 2.0

    • 2.3.2 Тип 2

Салон

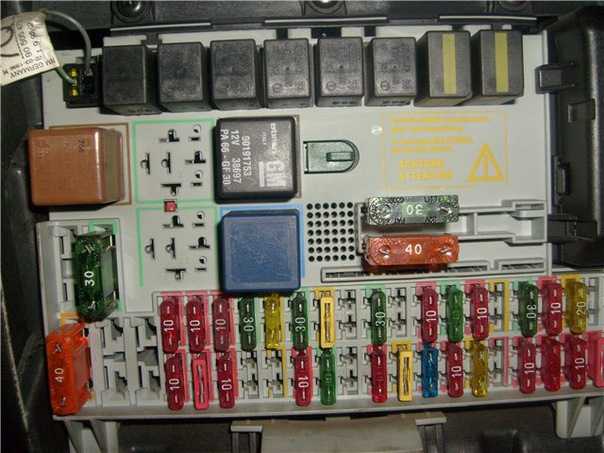

Главный блок предохранителей и реле расположен под приборной панелью со стороны водителя и закрыт защитной крышкой. На обратной стороне которого будет нанесена схема тока.

Схема

Назначение

7 055 10A Фонари передние правые/задние правые габаритные6 5 Аудиосистема 90A 9055 9 0 0054 Резерв 59 Day5 F32 9005 Ходовые огни 00569 05499 0 9 380055 10А Обогрев зеркал заднего вида
1 Светильник 6 054 2 Реле звукового сигнала
3 Реле дальнего света фар
4 Реле электродвигателя заднего стеклоочистителя
5 Реле обогрева зеркал
66 Реле противотуманных фар
7 Реле задних противотуманных фар
8 Реле прерывателя указателей поворота
9 Реле электродвигателя стеклоочистителя
10 Реле обогрева заднего стекла
11 Реле двигателя вентилятора отопителя (с кондиционером)
12 Реле двигателя вентилятора отопителя (с кондиционером)
05

Реле кондиционера 900
14 Многофункциональный блок управления
F1 –
F2 30A Отопитель/кондиционер
F3 Обогрев заднего стекла 59
F4 –
F5 –
F6 10A / 15A Корректор правой фары – ближний свет
F8 10A Правая фара-дальний свет
F9 30A Омыватель фар
F10 20A Зуммер 19054 9005 30А Центральный замок
F12 20A Противотуманные фары
F13 –
F14
Ветровое стекло 9055 30 59
F15 5A Лампы освещения салона
F16 10A Задний противотуманный фонарь
F17 30A Электрические стеклоподъемники
F18 10A Подсветка номерного знака
F19
F20 30A Электрические стеклоподъемники
F21 10A Аудиосистема, центральный замок, сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22 900 Многофункциональный дисплей, двигатель вентилятора охлаждения, сигнализация, индикаторы комбинации приборов
F23 Резерв
F24 10A / 15A Левая фара — ближний свет, корректор
F25 10A Фонари габаритные передние левые / задние левые
F26 10A Левая фара — дальний свет
F27
F28 20A Нагреватель охлаждающей жидкости (дизель)
F29 10A Наружные зеркала с электроприводом, электрические стеклоподъемники, ближний свет, указатели поворота/аварийная сигнализация, внутреннее освещение, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк на крыше
F30 30A Люк
F31 5A Подсветка комбинации приборов
F33 30A Электрический разъем прицепа
F34 10A Аудиосистема с CD-чейнджером
F35 10A Антиблокировочная система (ABS), система управления автоматической коробкой передач, система контроля тяги (TCS)
F36 20A Кондиционер, подогрев сидений
F37 10A Прикуриватель
    4
10A Кондиционер, круиз-контроль, многофункциональный дисплей, двигатель вентилятора охлаждения, стоп-сигналы
F39 10A Автоматическая коробка передач
F40 10A Кондиционер, двигатель вентилятора охлаждения
F41

Предохранитель №37 отвечает за работу прикуривателя.

Моторный отсек

В моторном отсеке, рядом с аккумулятором, 3 коробки с предохранителями и реле.

Сверьтесь со схемами на крышке коробки.

Коробка 1

Схема

Обозначение

  • 10 – Реле насоса системы подачи воздуха к выпуску
  • 12 – Реле подогревателя топлива
  • 13 – Реле задержки омывателя фар
  • 14 – Резерв
  • 15. – Резерв
  • 16 , 17, 18, 19 – реле блока управления свечами накаливания
  • 11а. Предохранитель управления двигателем (F59)
  • 11б. Предохранитель подогревателя топлива (F56)

Коробка 2

Схема

Назначение

1 Реле электромагнитной муфты компрессора кондиционера. Реле вентилятора системы охлаждения

Коробка 3

Тип 1

Диаграмма

Функции

  • 7. Вентилятор охлаждения
  • 8. Вентилятор охлаждения
  • 9a. Предохранитель вентилятора системы охлаждения
  • 9b. Предохранитель вентилятора охлаждения
Тип 2

Схема

Назначение

  1. Вентилятор охлаждения 7
    2. Двигатель компрессора
  2. Электродвигатель вентилятора охлаждения

На нашем канале YouTube мы также разместили видео. Смотрите и подписывайтесь.

А если вы знаете, как сделать этот пост лучше — пишите в комментариях.
