Реле бензонасоса ваз 2112 — где находится, диагностика
Оставьте комментарий / От Юрий
Современные автомобили семейства ВАЗ – имеют достаточно продвинутую систему электропитания оборудования. Для максимальной защиты деталей от скачков напряжения используются предохранители и реле. Бензонасос не является исключением, он так же оснащен комплексом электрозащиты. Для нормальной работы бензонасоса используется реле, которое выступает в качестве пускового механизма. Так же эксплуатируется и предохранитель, который защищает систему от высоких токов.
Особенности бензонасоса ВАЗ 2110
Содержание
С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата.
Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.
Схема и принцип работы бензонасоса
Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.
В схему бензонасоса включены такие электрические элементы:
- Блок управления двигателем.
- Реле бензонасоса и предохранитель.
- Контактная группа замка зажигания.
Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.
Реле бензонасоса на ВАЗ 2110
Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи.
Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.
Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.
Где находится реле топливного насоса ВАЗ 2110
Далеко не все владельцы автомобилей осведомлены информацией о том, где установлен бензонасос, не говоря уже о других элементах сети. Но из-за проблем с запуском может потребоваться замена реле. Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног пассажира. Блок скрыт пластмассовым защитным кожухом, который нужно демонтировать, выкрутив два винта крепления. После снятия крышки будет получен доступ к реле и предохранителям, как на фото ниже.

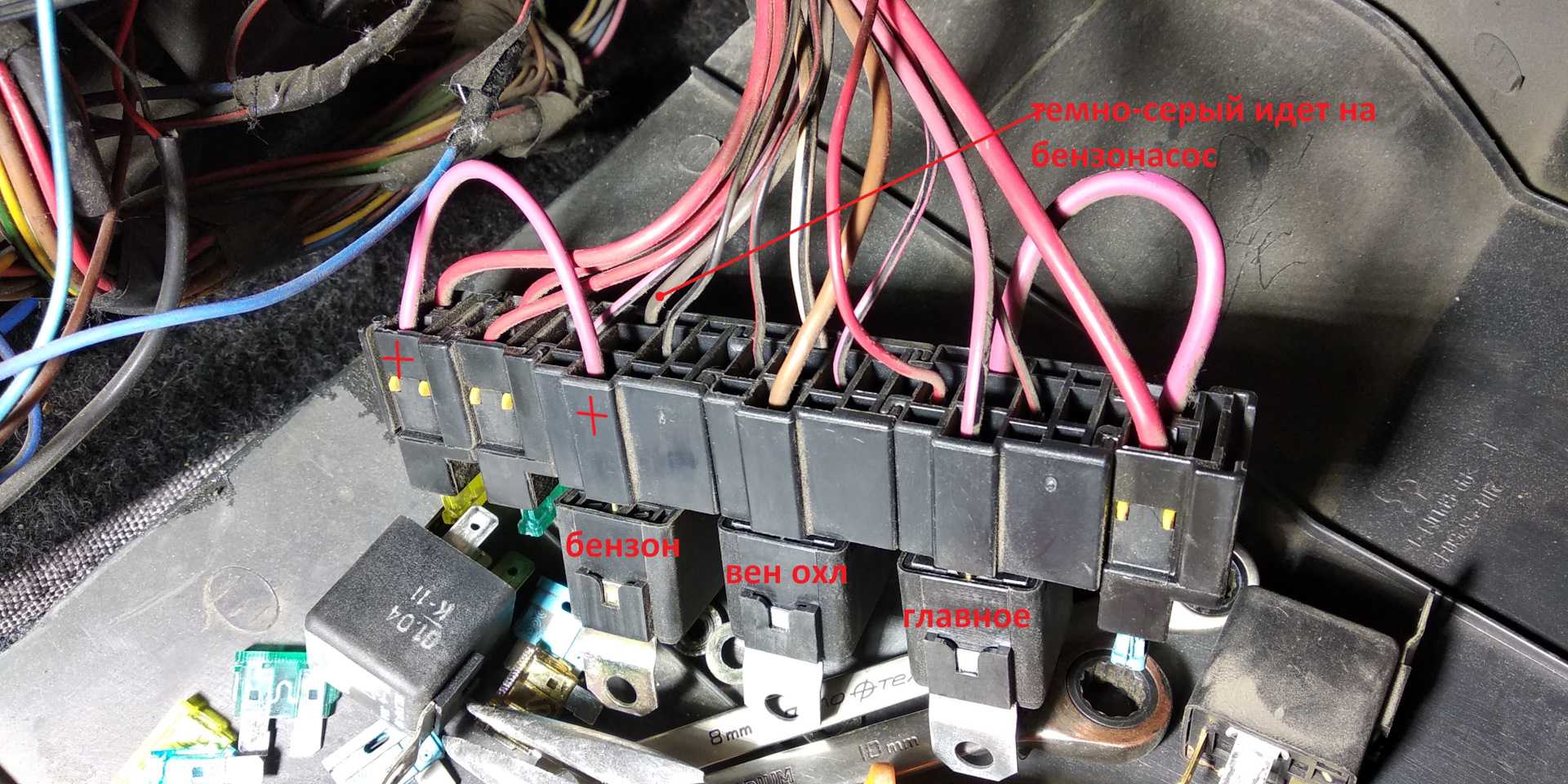

На данной картине мы видим 3 реле и 3 предохранителя. Кто за что отвечает:
- Предохранитель главного реле (модуля зажигания).
- Предохранитель датчика расхода воздуха, скорости и подогрева. Так к же он отвечает за работу клапана продувки адсорбера.
- То, что искали – предохранитель бензонасоса.
- Реле включения вентилятора для охлаждения радиатора.
- Реле бензонасоса.
- Главное реле системы зажигания.
Важно отметить, что количество и расположение всех элементов дополнительного блока идентичное для «десятки» и моделей ВАЗ 2111 и 2112.
Как проверить работоспособность реле и предохранителя бензонасоса
Замена данных элементов электросети на автомобилях ВАЗ 2110, 2111 и 2112 под силу даже неопытному автовладельцу. Самое сложное, в чем заключается процесс восстановления работоспособности – это поиск дополнительно блока, где установлено реле и предохранитель.
Причин выхода из строя реле может быть очень много, начиная от длительной эксплуатации и заканчивая некачественными материалами катушки.
При этом диагноз идентичен – автомобиль не заводится. Первое что нужно сделать – послушать. Если при повороте ключа зажигания слышно клацанье, это говорит об исправности реле и поломке самого бензонасоса.
Далее нужно провести осмотр предохранителя бензонасоса. Даже при его визуальной исправности замена не будет лишней. Главное подобрать идентичный по номиналу и заведомо рабочий.
Что касается диагностики реле бензонасоса, то самый простой вариант – замена детали на рабочую. Если такой возможности нет, необходимо воспользоваться мультиметром. Для этого щупы подключают к контактам под номером 87 и 30. Если при включении зажигании мультиметр покажет проходящую силу тока, то реле исправно.
Благодаря грамотной схеме электрических сетей автомобиля и наличию качественных реле, такое понятие как «автомобиль не заводится» уходит в прошлое. Для уверенности в транспортном средстве не стоит экономить на расходных материалах и запасных деталях, поскольку от этого зависит качество и срок эксплуатации.
Реле бензонасоса ваз 2112 — диагностика, замена и стоимость
Оставьте комментарий / От Юрий
Современные автомобили семейства ВАЗ – имеют достаточно продвинутую систему электропитания оборудования. Для максимальной защиты деталей от скачков напряжения используются предохранители и реле. Бензонасос не является исключением, он так же оснащен комплексом электрозащиты. Для нормальной работы бензонасоса используется реле, которое выступает в качестве пускового механизма. Так же эксплуатируется и предохранитель, который защищает систему от высоких токов.
Особенности бензонасоса ВАЗ 2110
Содержание
С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата.
Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.
Схема и принцип работы бензонасоса
Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.
В схему бензонасоса включены такие электрические элементы:
- Блок управления двигателем.
- Реле бензонасоса и предохранитель.
- Контактная группа замка зажигания.
Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.
Реле бензонасоса на ВАЗ 2110
Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи.
Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.
Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.
Где находится реле топливного насоса ВАЗ 2110
Далеко не все владельцы автомобилей осведомлены информацией о том, где установлен бензонасос, не говоря уже о других элементах сети. Но из-за проблем с запуском может потребоваться замена реле. Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног пассажира. Блок скрыт пластмассовым защитным кожухом, который нужно демонтировать, выкрутив два винта крепления. После снятия крышки будет получен доступ к реле и предохранителям, как на фото ниже.
На данной картине мы видим 3 реле и 3 предохранителя. Кто за что отвечает:
- Предохранитель главного реле (модуля зажигания).
- Предохранитель датчика расхода воздуха, скорости и подогрева. Так к же он отвечает за работу клапана продувки адсорбера.
- То, что искали – предохранитель бензонасоса.
- Реле включения вентилятора для охлаждения радиатора.
- Реле бензонасоса.
- Главное реле системы зажигания.
Важно отметить, что количество и расположение всех элементов дополнительного блока идентичное для «десятки» и моделей ВАЗ 2111 и 2112.
Как проверить работоспособность реле и предохранителя бензонасоса
Замена данных элементов электросети на автомобилях ВАЗ 2110, 2111 и 2112 под силу даже неопытному автовладельцу. Самое сложное, в чем заключается процесс восстановления работоспособности – это поиск дополнительно блока, где установлено реле и предохранитель.
Причин выхода из строя реле может быть очень много, начиная от длительной эксплуатации и заканчивая некачественными материалами катушки.
При этом диагноз идентичен – автомобиль не заводится. Первое что нужно сделать – послушать. Если при повороте ключа зажигания слышно клацанье, это говорит об исправности реле и поломке самого бензонасоса.
Далее нужно провести осмотр предохранителя бензонасоса. Даже при его визуальной исправности замена не будет лишней. Главное подобрать идентичный по номиналу и заведомо рабочий.
Что касается диагностики реле бензонасоса, то самый простой вариант – замена детали на рабочую. Если такой возможности нет, необходимо воспользоваться мультиметром. Для этого щупы подключают к контактам под номером 87 и 30. Если при включении зажигании мультиметр покажет проходящую силу тока, то реле исправно.
Благодаря грамотной схеме электрических сетей автомобиля и наличию качественных реле, такое понятие как «автомобиль не заводится» уходит в прошлое. Для уверенности в транспортном средстве не стоит экономить на расходных материалах и запасных деталях, поскольку от этого зависит качество и срок эксплуатации.
Где находится блок предохранителей ВАЗ 2112
Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов, для доступа к блоку нажмите на выключатель защелки и опустите блок вниз.
Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112).
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:
- K1 — реле контроля исправности ламп;
- K2 — реле очистителя ветрового стекла;
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
- K4 — реле включения ближнего света фар;
- K5 — реле включения дальнего света фар;
- K6 — дополнительное реле;
- K7 — реле включения обогрева заднего стекла;
- K8 — реле задних противотуманных фонарей;
- F1-F20 — плавкие предохранители
Расшифровка предохранителей
| Номер | Сила тока, А | Описание предохранителей |
|---|---|---|
| F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта |
| F2 | 7,5 | Левая фара (ближний свет) |
| F3 | 10 | Левая фара (дальний сеет) |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа (розетка) |
| F7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Лампы габаритного света правого борта |
| F12 | 7,5 | Правая фара (ближний свет) |
| F13 | 10 | Правая фара (дальний сеет). Контрольная лампа включения дальнего света |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) |
| F18 | 25 | Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5 | Лампы задних противотуманных фонарей |
В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.
Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.
Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами.
Все дополнительные предохранители 15 А.
1 — модуль зажигания, контроллер; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха; 3 — реле топливного насоса, предохранитель бензонасоса , форсунки. Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания).Предохранители ВАЗ 2110 2111 2112
Содержимое
- Основной блок
- Схема электрическая блока
- Дополнительный блок
ВАЗ 2110 2111 2112 (Lada 110 111 112) — семейство автомобилей 1995, 1996 годов выпуска.
, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и универсалы в основном с бензиновыми двигателями 2008 года и 8 клапанами (инжектор, карбюратор). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 16 2110 2111 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель прикуривателя.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от указанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.
Основной блок
Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.
Фото — схема Вариант 1
Блок 2110 — 3722010 -01
Вариант схемы 2
Блок 2110 — 3722010
Вариант схемы 3
Блок 2110-3722010-08
9 0002 Описание предохранителя| F1 | 5A Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Габаритные огни, левая сторона |
| F2 | 7,5A Левая фара (ближний свет) |
| F3 | 10A Левая фара (дальний свет) |
| F4 | 10A Правая противотуманная фара |
| F5 | Электродвигатели 30A для подъемников стеклянных дверей |
| F6 9 0050 | Переносной фонарь 15A |
| F7 | 20A Звуковой сигнал двигателя вентилятора системы охлаждения двигателя |
| F8 | Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла |
| F10 | Резерв 20A |
| F11 | 5A Габаритные огни правого борта |
| F12 900 50 | 7,5A Правая фара (ближний свет) |
| F13 | 10A Правая фара (дальний свет) луч). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | Электрообогрев сиденья 20А Замок багажника |
| 10А Реле — выключатель указателей поворота и аварийной сигнализации (в режиме тревоги) сигнальная лампа | |
| F17 | Лампа салона 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп знаки. Часы (или бортовой компьютер) |
| F18 | Лампа вещевого ящика 25А контроллер отопителя. Полегче. |
| F19 | 10A Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонарей заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер) |
| F20 | 7.5A Задние противотуманные фонари |
Предохранитель №18 на 25А отвечает за работу прикуривателя.
Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.
Назначение реле
- К1 — реле контроля состояния ламп
- К2 — реле стеклоочистителей
- КЗ — реле-выключатель аварийной сигнализации и указателей поворотов
- К4 — реле ближнего света
- К5 — реле дальнего света
- К6 — реле дополнительного
- К7 — реле обогрева заднего стекла
- К8 — реле заднего противотуманного фонаря
Электрическая схема блока
Wi кольцевая схема
Дополнительный блок
Находится под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
схема
обозначение
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
- 15А — ТНВД, предохранитель ТНВД, форсунки
- Реле электровентилятора
- Реле топливного насоса
- Главное реле (зажигание реле)
Другая часть находится с левой стороны консоли:
схема
расшифровано
- блок управления центральным замком
- блок иммобилайзера
- Реле включения задних противотуманных фонарей.
На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.
