Как отрегулировать стеклоподъемник на ваз 2114

Автор admin На чтение 11 мин Просмотров 143 Опубликовано 16.06.2020

Содержимое

• Почему плохо работает стеклоподъемник?
  • Видеоинструкция, что делать, когда стеклоподъемники медленно поднимают
• Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Всем привет! Дорогие друзья, все вы в курсе, какие «сухие» недостатки и недостатки необходимо устранить каждому из нас, «счастливых» владельцев отечественных автомобилей марки ВАЗ. Сегодняшняя статья – еще одно спасительное решение для тех, кто сталкивается с проблемой неэффективных свеклоуборочных комбайнов.

Электростеклоподъемники (ЭСП) устанавливаются на иномарки не один десяток лет, поэтому, как правило, проблем с ними не возникает, чего нельзя сказать о ВАЗах. На «наших» ласточках такое чудо происходило около 10 лет, и как показывает практика, старая добрая «мясорубка» в виде простой механической ручки работала намного надежнее.

Ближе к делу! Дефект замечен на многих моделях от 2109 до 2115, где, как правило, правое переднее стекло плохо поднимается. К тому же окна медленно поднимаются где-то от центра или даже ниже, стекло замедляется или вообще перестает подниматься. В то же время водители помогают ESP вручную или из уст в уста”.

Почему плохо работает стеклоподъемник?

1. Первая причина – плохая смазка оконного механизма. В процессе работы механизм ESP постепенно теряет смазку, в результате чего окна медленно опускаются или поднимаются. Решение проблемы – снятие дверной доски, после чего смазываются все рабочие детали. Если после смазки оконного механизма проблема не устранилась, продолжаем ее искать.
2. Часто причиной может быть плохая регулировка самого стекла. То есть ситуация, когда само стекло неправильно установлено на распорку. В этом случае необходимо снять дверную карту и отрегулировать положение стекла с помощью регулировочной гайки, затем проверить работу ESP.

1. Заводской брак. Если с механизмом все в порядке, а стекло в порядке, рекомендую проверить направляющие, по которым движется само стекло. То есть речь идет о туннеле, по которому идет стекло. Как показывает горький опыт, именно этот производственный брак нередко становится причиной медленного подъема стеклоподъемника. Из-за сужения направляющих возникает дополнительное сопротивление, в результате которого мотор тормозит и стекло тормозит. Ваша задача – понять, где именно возникает сопротивление, и попытаться его разрешить. Работа довольно простая и заключается в том, чтобы снять бархат и немного расширить усадку металла.

1. Четвертая причина – плохая смазка направляющих. Иногда во время работы направляющие, а правильнее было бы сказать туннель, по которому стекло движется, изнашивается, изнашивается, пачкается и т.д. Следовательно, стекло испытывает чрезмерную нагрузку и сопротивление, что, естественно, приводит к Дело в том, что оконный подъемник медленно поднимает стекло. Проблема решается довольно просто, берем ватные палочки и очищаем тоннель от грязи и песка. Затем берем смазку, это может быть силиконовая смазка или WD-40, или что-то другое и смазываем направляющие. О смазке не жалеем, но и лишнего тоже не кладем, просто щедро покрываем точки скольжения стекла, потом проверяем результат.

1. Носите бархат. Из-за повышенного износа бархата, а проще говоря, уплотнителей стекла последние могут подниматься медленнее. Однако, если это проблема, окна на всех дверях, скорее всего, не будут работать. Решение этой проблемы – замена изношенного бархата, после чего проблема должна исчезнуть.

1. Неисправность в работе электрического стеклоподъемника или плохой контакт. Если что-то не так с мотором, поднимающим стекло, или плохой контакт в соединениях, то проблем с поднятием и опусканием стекла не избежать. Неправильная работа привода, как правило, проявляется в обоих направлениях, то есть подъем / опускание, однако чаще всего сложнее всего опускание. Для решения этой проблемы необходимо снять электродвигатель, проверить его работоспособность, смазать и так далее, после чего снова проверяем работу ЭЦН.

Если все предыдущие действия были выполнены, проблема, скорее всего, должна исчезнуть, если этого не произошло, следует продолжить поиск или произвести полную замену ESP. Вот и все, я жду ваших вариантов, чтобы это исправить! Возможно, некоторые из вас сталкивались с ситуацией, когда стеклоподъемник плохо поднимается, я был бы признателен, если бы вы описали свой случай, а также способ исправить это. До свидания!

Видеоинструкция, что делать, когда стеклоподъемники медленно поднимают

Гостеприимство!
Стеклоподъемник: этот механизм присутствует практически во всех автомобилях, в зависимости от автомобиля он может быть механическим (с ручкой для регулировки положения стекла) или электрическим (в этом случае ручка снимается и кнопка собирается) Причем сразу замечаем, что стеклоподъемник и само стекло – это разные вещи (только некоторые путают) и благодаря ему можно регулировать положение стекла в машине (поднимать выше или опускать ниже).

Примечание!
Для выполнения процедуры замены стеклоподъемника на двери вам потребуется запастись: Отвертками разного типа, а также набором гаечных ключей, если у вас есть удлинитель с переходными головками, можно использовать, ну, можно нужны тонкие плоскогубцы или плоскогубцы, если они есть, то обязательно их достать!

Резюме:

Где находится стеклоподъемник?
На автомобилях семейства Самара 2 устанавливаются стеклоподъемники разного типа, а именно стеклоподъемники спереди и механические сзади (если машина в верхней комплектации, то сзади есть электрические стеклоподъемники), оба типа скрыты в самой двери, и вы не увидите их, не сняв обшивку, поэтому для наглядности на фото, сделанном ниже, с передней двери автомобиля снята обшивка, а сам стеклоподъемник обозначен красной стрелкой в это фото.

Когда нужно менять стеклоподъемник?
Если речь идет об электрическом стеклоподъемнике, то, как правило, при его выходе из строя стекло перестает подниматься и опускаться при нажатии соответствующей кнопки, к тому же на некоторых автомобилях (скорее всего, вы уже обратили на это внимание) бывает, что стекло опускается (медленно) и почти не встает (приходится помогать рукой), это тоже говорит о том, что стеклоподъемник пришел в негодность и нуждается в замене, но, кстати, в некоторых случаях, из-за того, что стекло не поднимается и плохо опускается, это даже вина не стеклоподъемника, а стекла, только со временем его крепление ослабевает и поэтому стекло деформируется, поэтому проблемы с опусканием и поднятием стекла на авто, но сколько времени дело в механических стеклоподъемниках, тут все просто, если стекло уже не регулируется поворотом ручки, сам стеклоподъемник вышел из строя и подлежит замене.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание!
Стеклоподъемник на задней двери и на передней двери заменен практически идентично, правда есть небольшие нюансы, но можно и не обращать внимания на это, так что если научитесь заменять стеклоподъемник спереди, то и на задняя дверь и наоборот, но есть только одно Но! Стеклоподъемник можно заменить как на стекло, снятое с двери, так и на установленное стекло (Как вы решите, если не хотите снимать стекло, то его можно будет закрепить просто отверткой, но если дверь вдруг сильно шевелится, то стекло может упасть и разбиться, на снятом стекле с вами этого не случится), если вы все же захотите его снять, прочтите статью под названием: «Замена стекла на ВАЗ», если если вы не хотите снимать стекло и уверены, что оно не упадет, тогда читайте статью, в которой мы только что описали процесс замены стеклоподъемника со стеклом, установленным на двери автомобиля!

Снять со счета:
1) Начнем с передних дверей, но даже если вы замените окна только на задних дверях (а это пункт 2), вы все равно изучите пункт 1, потому что они взаимосвязаны друг с другом, и из всех этих точек вы будете в общем, поймите больше, чем читая один, прежде чем заменять его, независимо от того, какая дверь, но вам нужно будет снять с него обшивку, потому что механизм находится внутри двери, и без снятия обшивки вы просто не сможете туда добраться (как снимаем обшивку, читайте статью: «Замена передней двери автомобиля» пункты 1-8), после снятия обшивки отсоедините колодку проводов и разъем, идущий к стеклоподъемнику (см фото 1), затем открутите все гайки (их всего три), которыми сам механизм крепится к дверям (см фото 2), а затем откручиваются два болта, которыми ползун стеклоподъемника крепится к самой планке остекления (см фото 3), когда болты откручиваются , поднимите стакан вверх, если нет вы сняли и зафиксировали его в этом положении (можно с помощью отвертки для супов, см фото 4, или попросить помощника подержать стакан в верхнем положении).

Примечание!
Для того, чтобы механизм стеклоподъемника был снят с двери, а затем полностью снят, открутите все эти два винта, которыми ручка открывания двери крепится к автомобилю (см. Фото 1), после откручивания шурупов снимите ручку, нажав на нее y внутри дверцы и насквозь удалите вырез в дверце (см фото 2), затем с помощью тонких плоскогубцев или плоскогубцев или просто вручную отсоедините резиновую опору, удерживающую выстрел, на ручках (см фото 3), а затем отсоедините съемник от ручки и таким образом вы можете полностью снять его с автомобиля (см фото 4), а затем, когда ручка снята, снимите сам стеклоподъемник через такое же отверстие в двери автомобиля!

2) Что касается задней двери и стеклоподъемника, то для его снятия возьмите в руки гаечный ключ и с его помощью открутите три гайки, которыми сам механизм крепится к двери (см. Фото 1), как только открутите гайки, открутите два болта к опоре стеклоподъемника крепится ползун со стеклом (см фото 2), затем закрепите стекло, как описано в первом абзаце (см фото 3) и, наконец, когда стекло уже неподвижно, открутите три гайки, крепящие механизм к двери (см фото 4) и взяв его рукой таким же образом, вытащите его из двери и снимите полностью.

Установка:
Все устанавливается на свои места в обратном порядке, или, проще говоря, в порядке, обратном снятию, все ставится на свои места.

Дополнительный видеоклип:
Интересное видео по ремонту стеклоподъемника входной двери вы можете посмотреть в прикрепленном к нашему сайту видео чуть ниже:

Стеклоподъемники – фаворит тюнеров. «Электростеклом» сегодня никого не удивишь, некоторые модификации «Самара» также оснащаются им на конвейерной ленте. Но еще чаще в руки потребителей попадают автомобили с ручными стеклоподъемниками. Между тем в продаже есть несколько моделей стеклоподъемников. Однако все они разные и редко подходят для установки на какую-либо модель ВАЗ 2113, чаще всего «специализируются» на какой-то. Есть модели, разработанные и произведенные специально для Самара. Часто предлагаются механизмы для установки в входные двери. Они не подходят для задних дверей.

О преимуществах и недостатках различных конструкций стеклоподъемников вы можете прочитать в журнале «За рулем», который регулярно тестирует автомобильные аксессуары. Их общая «проблема», как правило, – это выход из строя или заклинивание на морозе при закрытом стекле (хуже, если оно открыто!). Проблемы можно предотвратить при своевременной и тщательной смазке механизма.

Установка стеклоподъемников ВАЗ 2114 проста и недолговечна – эта работа под силу любому автомобилисту, хоть раз державшему в руке отвертку и гаечный ключ. Например, установим стеклоподъемник в переднюю дверь ВАЗ-2115.

• Показываем работу на правой входной двери .
• Перед началом работы отключаем клемму «минусового» провода от гнезда аккумулятора.

Отверткой Phillips откручиваем три самореза (на фото – передний)…

• … И снимаем дверной карман, вынув его защелки из отверстий в обшивке двери.
• Саморезы для крепления кармана служат нижним креплением обивки двери ВАЗ 2115, а панель кармана – накладкой динамика.

Подденьте отверткой замок ручки стеклоподъемника (вставьте отвертку между замком и розеткой).

Вытаскиваем защелку и ручку стеклоподъемника.

… И снимаем декоративную накладку ручки двери.

С помощью отвертки Phillips открутите два винта, удерживающих ручку…

. и снимите ручку.

Облицовка ручки межкомнатной двери…

Разворачиваем и вытаскиваем пуговицу.

• Снимите ручку и накладку механизма управления зеркалами.
• Преодолевая сопротивление шести крышек,…

… Снять обшивку двери.

Головкой «10» откручиваем два болта крепления штапика к оконному механизму.

Откручиваем две гайки автомобиля,…

… И верхний поручень стеклоподъемника.

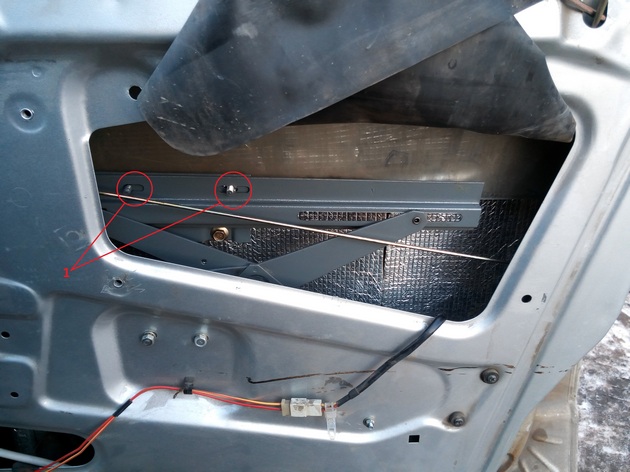

Головкой «8» отверните три гайки крепления стеклоподъемника.

Вытаскиваем нижний штифт направляющей стеклоподъемника из отверстия в дверной панели.

Выдавив отверткой, вытаскиваем верхний штифт направляющей стеклоподъемника из отверстия в дверной панели.

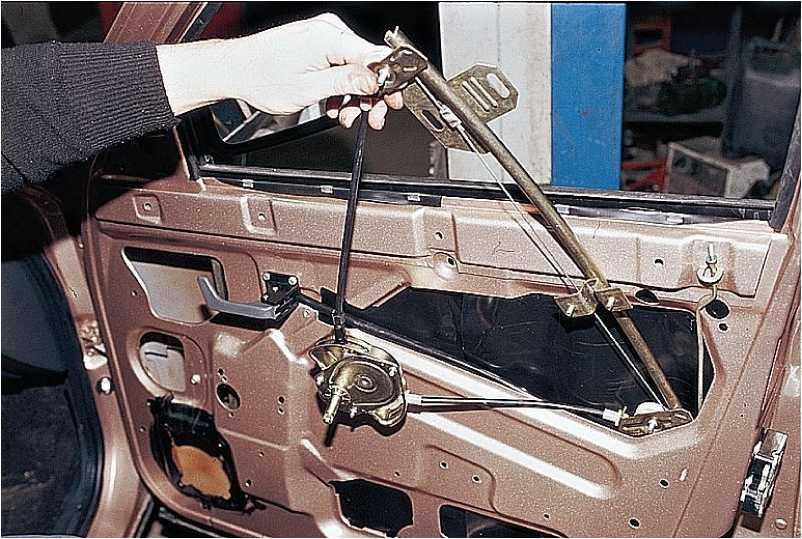

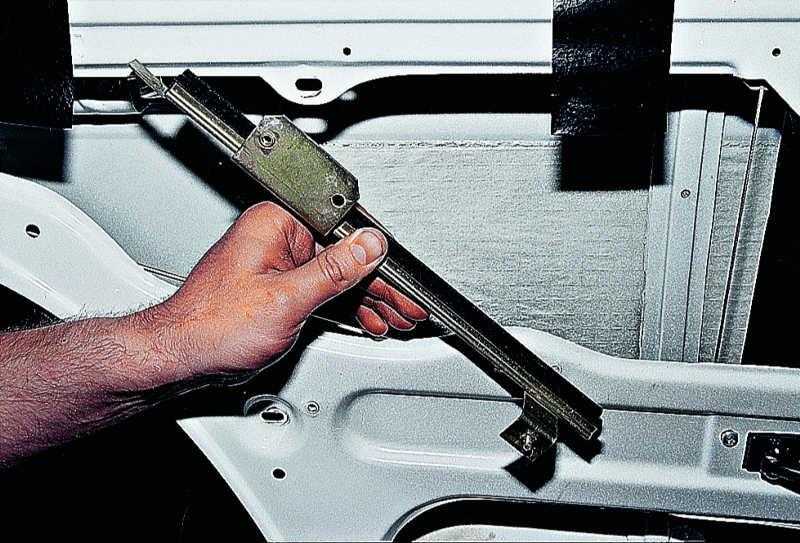

• Вытаскиваем механизм стеклоподъемника ВАЗ 2114 через окошко в дверной панели.
• Перед установкой стеклоподъемника нужно убедиться, что он находится в сложенном положении. При необходимости запитываем мотор-редуктор от гидроаккумулятора.

• Вставляем электростеклоподъемник в окно дверного полотна…
• . и вставьте его фиксирующие штифты в соответствующие отверстия.
• После нажатия гаек на шпильках,…

… Качаем их головой на «10».

Подаем питание на провода мотор-редуктора так, чтобы отверстия в направляющей стеклоподъемника совпадали с отверстиями в штапике остекления.

Прикрепляем направляющую стеклоподъемника к держателю стекла.

• Наносим смазку на пары трения механизма стеклоподъемника.
• Не рекомендуется наносить смазку на механизм стеклоподъемника перед его установкой из-за риска его падения на панели кабины во время работы.

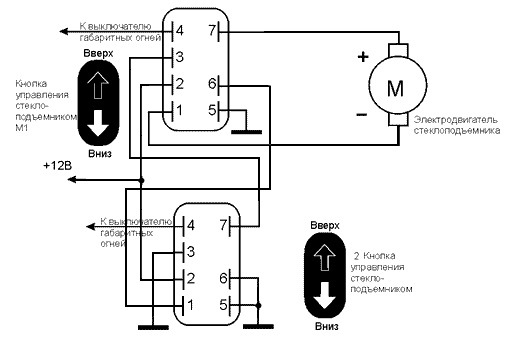

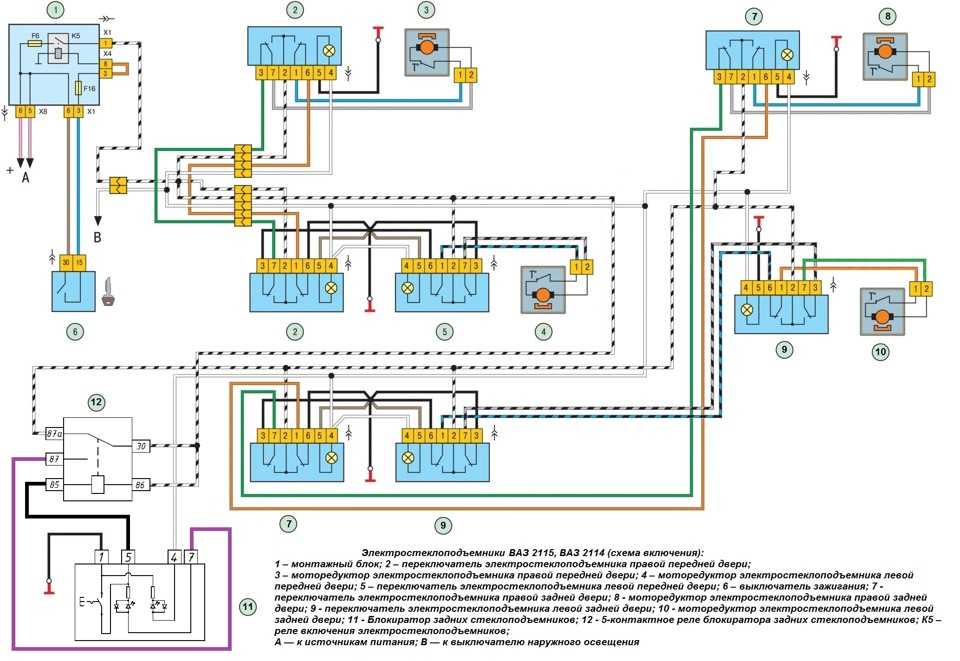

• Для правильного подключения переключателя стеклоподъемника (клавиши управления) используйте схемы стеклоподъемника и электрической системы .
• Подаем питание на блок переключателей стеклоподъемников через гофрированный защитный кожух (см. Передние динамики аудиосистемы).
• Подключаем клемму «минусового» провода к клемме аккумулятора.
• Подключаем провода и проверяем работу стеклоподъемника.

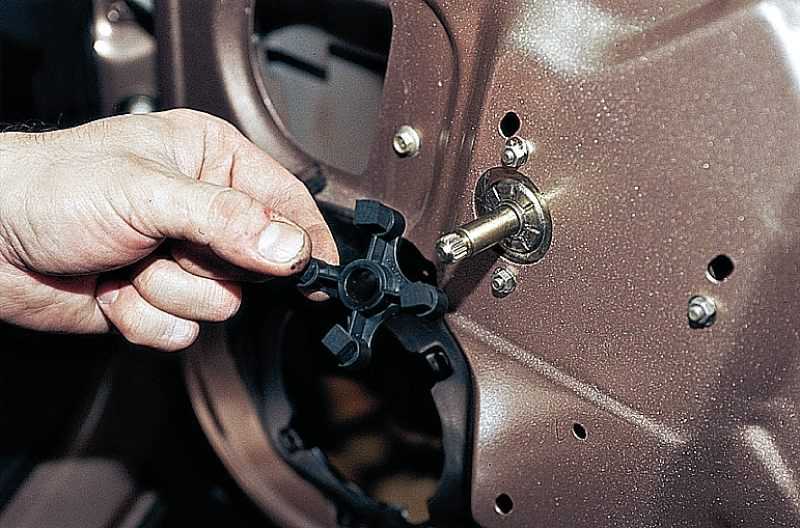

• Устанавливаем заглушку в отверстие в обшивке двери для вала ручки окна.
• Установите на место обшивку двери (без кармана) и вставьте фиксатор жгута выключателя в отверстие в обшивке.

Вместо заглушки в кармане обивки двери устанавливаем выключатель стеклоподъемника.

Запитываем выключатель и ставим карман на место.

Установка cтеклоподъемников Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

Стеклоподъемники с электрическим приводом — одна из любимых опций тюнингистов. Сегодня «электростеклами» уже никого не удивишь, некоторые модификации «самар» комплектуются ими даже на конвейере. Но все же чаще в руки потребителей попадают автомобили с ручными стеклоподъемниками. Между тем в продаже встречаются несколько моделей электростеклоподъемников. Однако все они разные и редко подходят для установки на любые модели автомобилей ваз 2113, чаще «специализируются» на определенных. Существуют модели, разработанные и выпускаемые специально для «самар». Наиболее часто предлагаются механизмы для установки в передние двери автомобилей. Для задних дверей они не подходят.

О достоинствах и недостатках различных конструкций электростеклоподъемников можно прочесть в журнале «За рулем», который регулярно проводит тесты автоаксессуаров. Общей «бедой» их, как правило, называют отказ или заклинивание на морозе при закрытом (хуже, если открытом!) положении стекла. Неприятность можно предупредить своевременной и тщательной смазкой механизма.

Установить электростеклоподъемники ваз 2114 несложно и недолго — эта работа по силам любому автолюбителю, хоть раз державшему в руках отвертку и гаечный ключ. Для примера установим стеклоподъемник в переднюю дверь автомобиля ВАЗ-2115.

Работу показываем на правой передней двери автомобиля.

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Крестообразной отверткой отворачиваем три самореза (на фото показан передний)…

…и снимаем карман двери, выведя его защелки из отверстий в обивке двери.

Саморезы крепления кармана служат нижними креплениями обивки двери ваз 2115, а панель кармана — облицовкой динамика.

Поддеваем отверткой фиксатор ручки стеклоподъемника (отвертку вставляем между фиксатором и розеткой).

Вынимаем фиксатор и ручку стеклоподъемника.

Снимаем розетку.

Поддеваем отверткой…

…и снимаем декоративную накладку ручки двери.

Крестообразной отверткой отворачиваем два винта крепления ручки…

…и снимаем ручку.

Отверткой поддеваем накладку внутренней ручки двери…

…и снимаем ее.

Отворачиваем и снимаем кнопку.

Снимаем ручку и облицовку механизма управления зеркалом.

Преодолевая сопротивление шести пистонов,…

…снимаем обивку двери.

Головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Отворачиваем две гайки среднего,…

…гайку нижнего…

…и гайку верхнего крепления направляющей механизма стеклоподъемника.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Выводим нижнюю шпильку направляющей стеклоподъемника из отверстия в панели двери.

Отжав отверткой, выводим из отверстия в панели двери верхнюю шпильку направляющей стеклоподъемника.

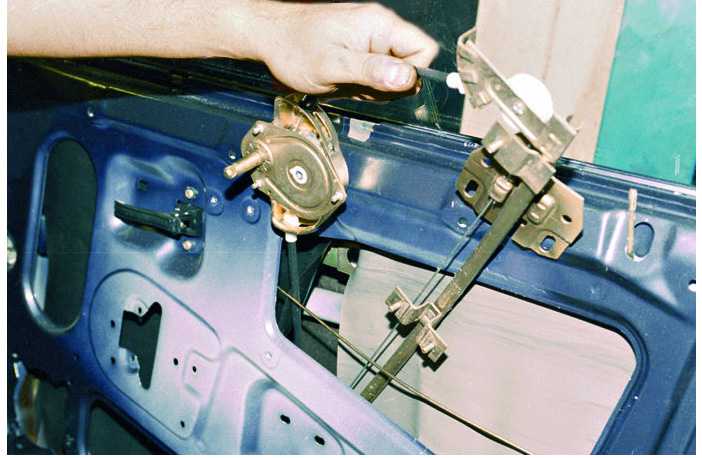

Вынимаем механизм стеклоподъемника ваз 2114 через окно в панели двери.

Перед установкой электростеклоподъемника необходимо добиться того, чтобы он находился в сложенном положении. Если это необходимо, запитываем моторедуктор от аккумуляторной батареи.

Вставляем электростеклоподъемник в окно панели двери…

…и вводим его крепежные шпильки в соответствующие отверстия.

Наживив на шпильки гайки,…

…затягиваем их головкой «на 10».

Подаем питание на провода моторедуктора для того, чтобы отверстия направляющей электростеклоподъемника совместились с отверстиями обоймы стекла.

Прикрепляем болтами направляющую электростеклоподъемника к обойме стекла.

Наносим смазку на пары трения механизма электростеклоподъемника.

Не рекомендуется наносить смазку на механизм электростеклоподъемника до его установки из-за опасности попадания ее на панели салона при проведении работ.

Для правильного подключения переключателя электростеклоподъемника (клавиши управления) воспользуйтесь схемами электростеклоподъемника и электрооборудования автомобиля.

Подаем питание к колодке переключателя электростеклоподъемника через гофрированный защитный кожух (см. Передние динамики системы звуковоспроизведения).

Подсоединяем клемму «минусового» провода к выводу аккумуляторной батареи.

Соединяем провода и проверяем работу электростеклоподъемника.

Устанавливаем заглушку в отверстие в обивке двери для вала ручки стеклоподъемника.

Устанавливаем на место обивку двери (без кармана) и выводим колодку жгута проводов переключателя в отверстие в обивке.

Вместо заглушки в кармане обивки двери устанавливаем переключатель электростеклоподъемника.

Подаем питание на переключатель и устанавливаем карман на место.

Замена стеклоподъемника Mercedes-Benz 230.6 1976 года выпуска

Избранное

Автор: Гаспар Леон (и 2 других участника)

• Избранное: 1
• Завершений: 2

Избранное руководство

Сложность

Сложный

Шаги

15

Необходимое время

30 минут — 3 часа

Секции

1

• Оконный регулятор 15 шагов

Флаги

2

Избранное руководство

Сотрудники iFixit сочли это руководство исключительно полезным.

Руководство, созданное участниками

Этот путеводитель создал замечательный член нашего сообщества. Персонал iFixit не управляет им.

• Назад1976 Mercedes-Benz 230.6
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Следите за мной, пока я заменяю передний левый стеклоподъемник на моем старом седане Mercedes

Обзор видео

Узнайте, как отремонтировать Mercedes-Benz 230. 6 1976 года выпуска, из этого видеообзора.

3. • Подденьте черную пластиковую чашку за дверным рычагом, используя отмычку или отвертку с плоской головкой

     .

   • Затем снимите единственный болт с крестообразным шлицем № 2, не забывая при этом стопорную шайбу 9.0003

   Редактировать

4. • В общей сложности ручка крепится к двери тремя болтами с крестообразным шлицем № 3: два внизу и один вверху

   • org/HowToDirection»>

     Ваша крестовая отвертка №2 подойдет, но вы можете использовать №3, если хотите

   • На верхний болт накладывается хромированная накладка. Вам нужно будет аккуратно поддеть его, используя отмычку или маленькую отвертку, чтобы оставить его неповрежденным

     .

   Редактировать

5. • Вы сняли две окантовки и дверную ручку

   • Над каждой ножкой дверной ручки есть две металлические накладки, мне нравится располагать их так, чтобы я знал, куда они делись — для последующей сборки

   Редактировать

7. • org/HowToDirection»>

     Глядя вниз почти за ручку стеклоподъемника, вы можете увидеть, что панель обивки имеет изогнутый металлический зажим, накладка также действует как стопорный зажим для удержания ручки на

     .

   • Сначала сдвиньте панель отделки наружу на себя

   • Затем он скользит от втулки к ручке, которую вы держите, чтобы повернуть ручку

   Редактировать

8. • Панель внутренней отделки двери удерживается на месте с помощью ряда нажимных штифтов по краю панели, вы можете поддеть их с помощью пластикового инструмента для отделки или, как я сделал здесь, с помощью небольшого монтировки и тряпки

   • org/HowToDirection»>

     Чтобы не повредить обшивку или дверь, постарайтесь поднести инструмент как можно ближе к каждому зажиму, а затем аккуратно подденьте, пока он не выскочит

   • Панель отделки отделяется под верхней частью, поэтому ручка замка и оконный уплотнитель могут оставаться на месте и не нарушаться

   • Помните, что панель обшивки очень хрупкая и сделана из древесно-стружечных плит, поэтому обращайтесь с ней осторожно и держите подальше от повреждений, пока вы работаете с дверью

   Редактировать

9. • org/HowToDirection»>

     Отклеить пластик паро/влагоизоляционного слоя, мой был удален раньше, поэтому оригинальный клей исчез, у меня были пятна двухстороннего скотча, удерживающего его в

   • Я просто кормил его через частично открытое окно, чтобы сдержать его, но если на улице ветер, это может раздражать

   • Мы пытаемся получить доступ к внутренней части двери

   Редактировать

10. • Моя новая деталь (1157251102) выглядела многообещающе благодаря синей этикетке с оригинальными деталями и блестящему металлу с датой изготовления 10/1987

    • org/HowToDirection»>

      Однако установка должна была повернуться к худшему, я сначала не понял, наивно полагая, что оригинальная деталь просто прикрутится

    • Оказывается, у моей новой детали не было резьбы в четырех отверстиях для болтов!

    • Ты можешь в это поверить!?

    • Итак, немного поругавшись, я вытащил свой набор метчиков и штампов

    • Если вам повезет, вам не нужно будет нарезать отверстия на заменяющем вас регуляторе

    Редактировать

11. • org/HowToDirection»>

      Кронштейн, который крепится к нижней части окна, использует штифт с зажимом и специальной шайбой

    • Это немного неудобно, так как вы не можете легко его увидеть, в основном вы будете работать наощупь, зажим скользит в канавку, выточенную на кончике штифта

    • Имеется прямоугольная пластиковая втулка, которая скользит по направляющей в нижней части окна, сначала она надевается на штифт

    • Затем палец и втулка проходят через дорожку

    • org/HowToDirection»>

      Затем идет пластиковая слегка коническая плоская шайба с металлической звездообразной шайбой, которая надевается на эту

      .

    • Затем на самом кончике штифта, обращенном в сторону двери, пружинная скоба

    • Я использовал кирку, плоскую отвертку и пару острогубцев и немного ругался, чтобы вытащить его и вернуть обратно в

    • ПРИМЕЧАНИЕ: окно опускается после того, как вы вытащите штифт, так как его ничто не держит — я поставил небольшой монтировку, чтобы удержать его, но вы также можете использовать кусок дерева или что-то еще

    Редактировать

12. • org/HowToDirection»>

      Регулятор крепится к двери четырьмя болтами (обведены синим), все болты с головкой 10 мм, но два верхних длиннее

    • Я использовал головку глубиной 10 мм для храповика 1/4 дюйма, но подойдет любой гаечный ключ или головка на 10 мм

    • на втором фото виден квадрант шестерни моего старого регулятора, свисающий вниз, он должен быть в зацеплении с зубьями шестерни моталки

    • Именно в этот момент я понял, что не могу провести старый регулятор дальше вертикальной направляющей окна. ..

    • Обратите внимание, что сейчас я использую короткий монтировку, чтобы подпереть окно (поскольку в противном случае оно упадет), вы также можете использовать кусок дерева или какой-либо другой инструмент

    Редактировать

13. • Поскольку регулятор нельзя вытащить за оконную направляющую, его необходимо временно отсоединить

    • Он держится на двух 10-мм болтах с причудливыми плоскими шайбами ​​с выпуклостями и стопорными шайбами, я обвел их зеленым на рисунке

    • org/HowToDirection»>

      Снимите эти два болта, которые должны дать вам достаточно движения, чтобы немного отодвинуть направляющую окна вперед от окна, а затем немного глубже в дверь

    • В этот момент можно вытащить стеклоподъемник, поворачивая его по ходу движения, чтобы не защемить предметы

    Редактировать

14. • Как я уже упоминал в шаге 9, меня наказало отсутствие резьбы в моем новом стеклоподъемнике

    • Итак, я разобрал свой набор метчиков и матриц и проверил шаг резьбы болта, который был метрическим M6 x 1,0

    • org/HowToDirection»>

      Я не замечал, пока не вставил свою новую деталь в дверь… Я фактически вытащил ее из двери, чтобы постучать по четырем отверстиям

    • Если у вашей детали также отсутствует резьба в отверстиях, обязательно проверьте это, прежде чем вставлять зажим через штифт и переустанавливать болты гусеницы и т. д.

    Редактировать

15. • Установите несколько болтов регулятора (помните, что два верхних болта длинные)

    • Пока не затягивайте их

    • org/HowToDirection»>

      Смажьте нижнюю направляющую окна и втулки перед сборкой

    • Зажим втулки довольно трудно надеть — наслаждайтесь этим

    • После того, как вы будете довольны размещением, затяните болты

    • Затем не забудьте снова вставить болты вертикальных оконных направляющих — на них есть забавные плоские шайбы с выпуклостями (убедитесь, что оконное стекло находится в направляющих)

    Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

2 других человека завершили это руководство.

Автор

с 2 другими участниками

Значки: 16

+13 еще значков

Легкий ремонт автомобильных стекол и замена регуляторов (сделай сам)

Обновлено: 28 апреля 2021 г.

Выполните ремонт автомобильных стекол самостоятельно и сэкономьте сотни на рабочей силе.

Следующий проект›

Семейный мастер на все руки

Сломанный электрический стеклоподъемник может быть дорогостоящим ремонтом, но если у вас есть основные инструменты для ремонта автомобилей и доступ к онлайн-руководству по обслуживанию, вы можете починить его самостоятельно и сэкономить большие деньги.

Эксперты DIY журнала The Family Handyman Magazine

Ремонт автомобильных окон: Замена узла регулятора на автоматических стеклоподъемниках

Фото 1. Снимите панель переключателей

Подденьте панель переключателей и отсоедините электрические разъемы, чтобы начать ремонт стеклоподъемников. Затем снимите панель обшивки двери.

Фото 2. Проверка разъема двигателя

Снова подсоедините панель переключателей и присоедините измерительные провода вольтметра к разъему двигателя. Затем переключите переключатель окна. Если переключатель исправен, замените регулятор.

Фото 3: Снимите окно

Снимите болты крепления стекла к регулятору (при необходимости отрежьте механические тросы, чтобы поднять или опустить стекло). Наклоните окно вверх и наружу и установите его в безопасном месте.

Фото 4: Замена регулятора

Снимите крепления регулятора к дверце и извлеките регулятор через одно из отверстий в дверце. Установите новый регулятор.

Итак, один из ваших стеклоподъемников не работает. Вместо того, чтобы учиться вручную поднимать электрические стеклоподъемники и опускать их каждый раз, когда вы хотите подышать свежим воздухом во время вождения, мы покажем вам, как это исправить.

Сначала проверьте предохранитель. Если все в порядке, проблема либо в неисправном переключателе, либо в двигателе, либо в сломанном регуляторе (устройстве, которое фактически поднимает и опускает стекло). Сколько стоит ремонт стеклоподъемника? Магазин возьмет с вас как минимум несколько сотен долларов за замену двигателя / регулятора, но вы можете выполнить ремонт стеклоподъемника и отремонтировать стеклоподъемник самостоятельно примерно за четыре часа. Регуляторы доступны в Интернете или в магазинах автозапчастей.

Вам понадобится базовый набор метрических головок, отвертки, дрель и, самое главное, подписка на онлайн-руководство по обслуживанию. Таким образом, вы можете скачать инструкции и схемы, относящиеся к вашему автомобилю. Используйте наши инструкции в качестве приблизительного руководства, а подробности по ремонту автомобильных окон см. в вашем руководстве.

Начните ремонт автомобильного окна, сняв все крепления панели обивки, чтобы получить доступ к переключателю для проверки. Снимите панель отделки и снимите пароизоляцию. Инструмент для снятия панели обивки стоит недорого и экономит много времени.

Достаньте руку из дверной панели и отсоедините разъем питания электродвигателя стеклоподъемника (для защиты от порезов наденьте кожаные перчатки). Подсоедините выводы вольтметра к двум клеммам на разъеме. Поверните ключ в положение «включено» и переключите переключатель стеклоподъемника вверх и вниз. Если переключатель исправен, вы увидите изменение показаний напряжения с плюс-12 вольт до минус-12 вольт. Значит проблема в двигателе/регуляторе. Если ваш счетчик не отображает эти показания, у вас плохой переключатель или оборван провод питания или заземления. Загрузите электрическую схему и проверьте провода питания и заземления, ведущие к выключателю, чтобы локализовать проблему.

Для правильной замены электродвигателя стеклоподъемника необходимо заменить весь регулятор в сборе, а не только электродвигатель. Начните с откручивания болтов крепления окна к регулятору (попросите кого-нибудь держать стекло, пока вы делаете это).

Затем снимите стекло, откинув его от двери и подняв. Затем удалите болты или заклепки регулятора (высверлите их и вытащите старый регулятор через одно из отверстий в дверной панели. Для установки нового регулятора выполните процедуру в обратном порядке. Прикрутите регулятор на место, а затем установите на место электрические разъемы электродвигателя и стеклоподъемника. и оконное стекло.Проверьте работу окна.Если стекло заедает, возможно, придется ослабить болты и внести небольшие коррективы в регулятор.
