Карбюратор на «Москвич-412»: описание, регулировка и фото

Автомобили «Москвич-412» не ушли в прошлое, и такие автомобили до сих пор остаются в руках владельцев где-то в салоне. В автомобиле нет современного распределенного впрыска и, собственно, он ни в коем случае не для офисных работников. Это машина для настоящих мужчин и ценителей. А все потому, что двигатель карбюраторный, а этого карбюратора многие очень боятся. И если вы хотите водить редкую машину, а не безликий Солярис, вам нужно понять, как работает карбюратор на Москвиче-412. Эта информация будет очень интересной.

Содержание

  1. Карбюраторы для «Москвича-412»
  2. Устройство К-126Н
  3. Принцип действия
  4. Регулировки
  5. Уровень топлива
  6. Регулируем холостой ход
  7. Заключение

Карбюраторы для «Москвича-412»

Изначально автомобиль комплектовался карбюратором К-126Н. Он разрабатывался в рамках унифицированной серии и был разработан компанией Lenkarz. Затем, после определенных модернизаций, для Москвича-412 был предложен карбюратор ДААЗ. Оба агрегата имеют свои особенности. Рассмотрим каждый карбюратор. Это будет очень полезно для начинающих владельцев автомобилей Москвич».

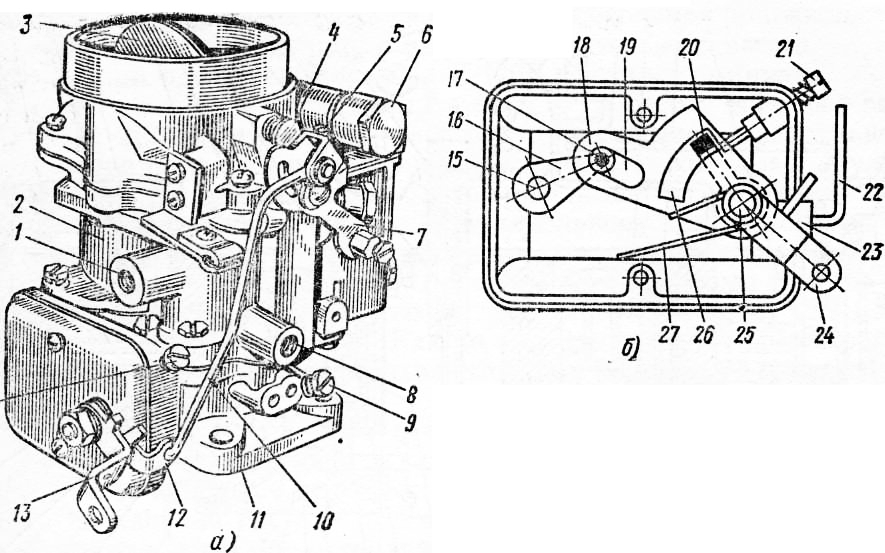

Устройство К-126Н

Карбюратор К-126Н имеет устройство, полностью аналогичное К-126. Агрегат представляет собой двухкамерный карбюратор эмульсионного типа. Поворотные затворы открываются последовательно. Поток падает, а поплавковая камера уравновешена.

В этом карбюраторе было сделано две камеры: первичная и вторичная. Функция первичной камеры заключается в приготовлении смеси для обеспечения работы двигателя на всех режимах. Второй включался только в режиме максимальной нагрузки — дроссель приходилось открывать на 2/3 своего хода.

Для обеспечения бесперебойной работы двигателя производитель оснащает карбюратор различными дозирующими системами. Это система холостого хода, переходная система для второй камеры, основная дозировка, запуск, экономайзер, подкачивающий насос. Все эти отдельные узлы и элементы установлены в поплавковой камере, в корпусе карбюратора, в крышке смесительных камер. Карбюратор Москвич-412 изготовлен из легкого алюминиевого сплава АЛ-9. Для герметизации и защиты от проникновения постороннего воздуха между корпусом и крышкой устанавливаются картонные прокладки.

На корпусе карбюратора установлены большие и малые диффузоры обеих камер, главные топливные форсунки и воздушные форсунки, эмульсионные трубки в эмульсионных колодцах, воздушные и топливные форсунки системы холостого хода. Также есть экономайзер, ускорительный насос. Как известно, любой карбюратор должен иметь распылители. Здесь они также присутствуют. Они осуществляются в малых диффузорах первой и второй камер карбюратора. В свою очередь диффузоры запрессованы в корпус поплавковой камеры. Особенностью карбюратора является специальное окошко, позволяющее посмотреть на уровень топлива в поплавковой камере, а затем на то, как работает поплавковый механизм. Этого нет даже в новых углеводах, и многим этого не хватает.

Форсунки и каналы для них снабжены заглушками. Это обеспечивает удобный доступ к ним без необходимости полной или частичной разборки карбюратора. В современном «Солексе» этого тоже нет. Жиклер холостого хода можно открутить снаружи; корпус дозатора снимается через крышку.

Крышка поплавковой камеры снабжена воздушной заслонкой и полуавтоматическим приводом. Привод надежно соединен через рычажную систему с дроссельной заслонкой первой камеры. При запуске двигателя дроссельная заслонка приоткрывается для поддержания постоянной частоты вращения двигателя. Вторая камера в момент холодного пуска хорошо закрывается.

На крышке закреплены поплавковый механизм и клапан подачи топлива. Поплавок изготовлен из латуни. Игольчатый клапан, как и в большинстве современных карбюраторов, можно снять. Он состоит из корпуса и фиксирующей иглы.

Внутри смесительных камер расположены дроссельные заслонки, винты регулировки карбюратора Москвич-412, винт количества топлива и токсичности. Также имеется отверстие для шланга к вакуумному корректору опережения зажигания. Он также имеет встроенную систему перехода для второй камеры карбюратора.

Принцип действия

Карбюратор «Москвича-412» работает по принципу пневматического торможения бензином. Экономайзер аппарата работает без торможения. Топливо эмульгируется струей воздуха. Для получения желаемой производительности используется холостой воздушный поток. Отверстия в первичной камере также влияют на эмульгирование.

Регулировки

Карбюратор достаточно прост, в меру надежен и требует минимального обслуживания для безотказной работы. Неисправности, если и возникают, то только из-за неквалифицированного ремонта. Популярные виды регулировок включают промывку, регулировку уровня топлива, регулировку ускорительного насоса, системы запуска и холостого хода.

Уровень топлива

Уровень можно увидеть через смотровое окно. Если он по какой-либо причине отклоняется, необходимо снять крышку поплавковой камеры, а затем отогнуть язычок и ограничитель. Затем крышка устанавливается на место и снова проверяется уровень топлива.

Регулируем холостой ход

Какой бы карбюратор вы ни установили на Москвич-412, а проблема холостого хода будет у любого агрегата. Для регулировки холостого хода необходимо предварительно проверить, не забита ли топливная форсунка ХХ. Для этого его откручивают и визуально проверяют. Если жиклер чистый, прогрейте двигатель. Затем винт качества вкручивают до отказа и поворачивают примерно на 1,5 оборота. После использования винта количества устанавливается максимальная стабильная скорость.

Чтобы проверить, насколько хорошо отрегулирован карбюратор Москвич-412, нужно сильно нажать на дроссельную заслонку. При этом обороты не должны падать, и машина не должна глохнуть. Обороты должны падать плавно. Далее винт качества регулирует токсичность. Если нет газоанализатора, то поворотом винта качества достигают максимальных оборотов, а винтом количества снижают обороты до нормальных в режиме холостого хода.

Заключение

Естественно, К-126Н уже сильно устарела. В регионах могут возникнуть трудности с запчастями и ремкомплектами к нему. Поэтому многие устанавливают на Москвич-412 карбюратор ВАЗ; отлично работает на этих двигателях.
