Где и как установить усилитель в автомобиле?

Рациональная установка усилителя в автомобиле не только влияет на интерьер автомобиля, но так же напрямую влияет на качество звука, а так же на долголетнюю, бесперебойную работу вашей аудиосистемы.

Перед тем как принять решение куда установить усилитель, необходимо определиться какие факторы нужно учесть.

Факторы влияющие на размещение усилителя

1. Усилитель должен располагаться так, что бы не мешать водителю и пассажирам, не портить интерьер и не занимать функциональное пространство.
2. усилитель должен быть очень надежно прикручен — лучше всего к кузову автомобиля, а не к движущемся деталям.
3. Важно что бы усилитель не перегревался, а значит к нему должен легко поступать воздух и он не должен быть скрыт в замкнутом пространстве.
4. К усилителю достаточно просто должны прокладываться провода.
При организации проводки нужно учесть:
— длину проводов к источнику звука, источнику питания, динамикам

— расположение проводки. Очень важно, что бы сигнальные провода были как можно дальше от силовых проводов. В большинстве случаев, при заведенном автомобиле, вы услышите фоновый шум в динамиках если проложите все провода жгутом в одном месте.
Так же на фоновый шум может влияет качество усилителя и магнитолы, но всегда учитывайте, что наводки от щеток генератора или катушки зажигания могут быть настолько сильными, что через силовые провода наводки победят любое экранирование магнитолы, межблочных кабелей и усилителя вместе взятых.

Для начала давайте определимся где именно в автомобиле можно установить усилитель.

Варианты установки усилителя в автомобиле

1. Установить усилитель под одним из передних сидений.
Так часто устанавливают штатные авто усилители или чейнджеры в заводские автомобили.
У такого расположения есть как плюсы так и минусы.

Из плюсов можно подчеркнуть:
— близкое расположение аккумулятора (источника энергии)
— близкое расположение к головному устройству, автомагнитоле (источнику звука)
— хотелось бы заметить, что при таком расположении мы не украдем никакого полезного салона автомобиля
Из минусов можно заметить:
— перегрев усилителя. К сожалению под сидением нет свободного доступа воздуха и плюс ко всему усилитель будет находится в замкнутом пространстве. Если усилитель достаточно мощный, он может часто перегреваться и при таком расположении может даже стать причиной пожара
— слишком мало свободного места. Под сидением вряд ли поместится мощный усилитель для сабвуфера или шести канальный мощный усилитель. Так же маленькое пространство может все так же стать причиной перегрева.
— плохое расположение для питания сабвуфера или задних динамиков, так как усилитель будет расположен очень далеко от динамиков которые нужно раскачать.

Установка усилителя под передним пассажирским сидением автомобиля

Установка усилителя под пассажирским сидением автомобиля

2.Установить усилитель под задним сидением автомобиля.
Не самое лучшее решение, но иногда под сидением есть достаточно большое пространство, и в таких местах часто размещают штатные усилители или определенные блоки управления автомобиля.
Минусы
— слишком маленькое пространства. Сюда вместится только маленький усилитель, малой мощности, который вместится и не перегреется под сидением.
— далеко до источника тока, а так же до головного устройства.
Плюсы
— очень выгодное расположение. Вы не украдете ни милиметра полезного пространства автомобиля, такая установка усилителя никак не повлияет на интерьер автомобиля.

Пустое пространство под задними сидениями авто — хорошее место для установки усилителя

3. Закрепить усилитель под задней полкой багажника, под задним стеклом (только в автомобилях типа седан)
Из плюсов нужно отметить:
— большая площадь для установки, можно установить любой большой усилитель (или даже несколько с конденсатором).
— свободный доступ воздуха, вокруг очень много пустого пространства (способствует хорошему охлаждению и простому доступу к усилителю и проводке)
— не нарушает интерьер, не крадет внутреннее пространство багажника. По сути это установка заподлицо, то есть по сути у вас просто немного утолщается задняя полка

Минусы
— если полка достаточно тонкая, усилитель будет плохо закреплен. Это может стать причиной разного рода дребезжаний и вибраций. В последствии удары по корпусу усилителя могут привести к расколу на печатной плате, из-за чего могут отсоединятся определенные полупроводники — усилитель перестанет работать. Так же могут разбалтываться разъемы, а значит могут появиться фоновые шумы и даже замыкания.
— неудобное место для подключения проводки, особенно если усилитель будет питать не сабвуфер а к примеру четырехканальную акустику внутри салона авто.

Крепление усилителя на сделанной собственными руками полочке под задним стеклом автомобиля типа седан

Установка усилителя JBL под полкой заднего стекла автомобиля типа седан

Крепление усилителя между овалами под задней полкой авто типа седан

4.

Прикрутить или вмонтировать усилитель на левой или правой стенке багажника
Довольно хороший способ во всех смыслах.
Плюсы:
— удобное место установки. Вы свободно можете заниматься креплением усилителя, подключением проводки, а так же креплением элементов оформления багажника даже не погружаясь в багажник.
— установка заподлицо. Не занимается внутреннее пространство багажника. Возможно довольно эстетичная установка с соблюдением всех нюансов оформления интерьера
— удобное подключение проводки.
Вы можете развести сигнальные и силовые провода по разным стенкам автомобиля и в багажнике соединить их вместе на усилителе
— есть возможность установить несколько усилителей, на правой и левой стенке.  Так же можно установить конденсатор и без проблем развестись по питанию
— можно установить усилители практически любых размеров, довольно много пространства
— свободный доступ воздуха, хорошее охлаждение
Минусы
— очень далеко от источника тока, далеко до внутренней акустики авто, так же как далеко до головного устройства

Установка усилителя на боковой стенке внутреннего пространства багажника

5. Закрепить усилитель на  крышке багажника
Не очень хороший способ во всех смыслах, но очень зрелищный, броский и уникальный
Плюсы
— свободный доступ к усилителям. Легко устанавливать
— свободный доступ воздуха, хорошее охлаждение
— усилители практически не крадут внутреннее пространство багажника и не мешают при загрузке багажа
— очень зрелищная и красивая установка
Минусы
— не надежная установка. Прикручивая усилители к тонким панелям крышки багажника, возможно разбалтывание и дребезжание. Так же из за того что крышка багажника подвижная часть автомобиля, возможна поломка петель крышки багажника или их деформация, за счет чего багажник не будет ровно закрываться

— возможно попадание влаги, в том числе из-за прокладок крышки багажника
— сложная установка проводки на опорах и петлях багажника. Провода могут переламываться в местах изгиба (особенно силовые толстые проводы), а так же могут трескаться к примеру из-за перепада температур. При больших зазорах, провода могут болтаться, вибрировать и дребезжать по элементам кузова — не надежная установка
— возможность замыкания в местах изгиба и излома проводки.
— довольно далеко от источника тока, источника звука и нагрузки

Установка усилителей звука на задней стороне крышки багажника машины типа седан

6. Закрепить усилитель и конденсатор  на спинке задних сидений
Одно из лучших расположений.
Плюсы
— хороший доступ воздуха, хорошее охлаждение
— простота установки. При складывании сидений получаем полный доступ к усилителям и проводке
— Возможно развести силовую и сигнальную проводку по разным сторонам кузова
— довольно близко к нагрузке в виде сабвуфера в багажнике, а так же к задним динамикам в том числе в задней полке.
— много места для установки, можно установить даже два или три усилителя. Возможность надежно развести силовые провода от установленного конденсатора ко всем элементам аудио системы.
— есть возможность установить усилители заподлицо в специальной деревянной панели, что бы не нарушать общий дизайн интерьера.
— усилители не занимают полезное пространство внутри салона авто, не крадут место в багажнике.
— надежное крепление к металлическим панелям сидений
Минусы
— далеко от источника звука и источника тока
— возможны перегибы проводки при частом складывании и раскладывании сидений.

Установка усилителя Power Acoustik и активного фильтра на спинка задних сидений автомобиля

Установка и соединение усилителя и конденсатора Power Acoustik на стенке задних сидений автомобиля

7. Прикрутить усилитель к одной из стенок сабвуфера.
Вариант наиболее приемлем для усилителя  подключаемого непосредственно к сабвуферу.
Плюсы
— усилитель не занимает полезное пространство, по сути становится элементов сабвуфера
— очень близко к нагрузке, оптимальное расположение при питании сабвефера
— возможен простой демонтаж вместе с сабвуфером при необходимости

— хороший доступ воздуха, хорошее охлаждение.
Минусы
— большие вибрации от корпуса, которые могут привести к разрушению элементов внутри усилителя, а так же к разбалтыванию разъемов.

Усилитель Vibe закреплен на одной из стенок корпуса сабвуфера

Помните что вы всегда можете просто кинуть усилитель в багажник, но с таким подходом он скорее всего разобьется или оторвет проводку (оголенные провода могут привести к короткому замыканию и даже пожару). Можно еще закинуть усилитель в сетки для крепления  груза в багажнике, расположенные на боковых стенках или на спинках сидений.
В принципе выбор за вами. Желаем удачи во всех ваших начинаниях, не забывайте лишь одно — нет ничего более постоянного чем временное, поэтому лучше сразу подойти к работе со всей ответственностью и скрупулезностью.

Правильная установка автомобильного усилителя

Содержание

1. Правильная установка автомобильного усилителя
2. Провода
3. Установка усилителя в автомобиль и подключение

Правильная установка автомобильного усилителя — это гарантия того, что вся аудиосистема в машине в дальнейшем будет надежно и исправно работать. В данном материале я хочу поделиться опытом самостоятельной установки усилителя мощности в автомобиль не прибегая не к чьей помощи. Обычно любой автолюбитель желающий установить к себе в авто аудиосистему сначала выбирает место для ее установки, а место расположения усилителя играет особенную роль во всей конструкции. Потому так длинна силовых проводов идущих от аккумулятора к усилителю и сигнальных проводов проложенных от усилителя к акустическим колонкам и сабвуферу существенно влияют на качество звучания, следовательно, чем короче длина проводников и больше площадь их сечения тем меньше будет потерь на пути прохождения сигнала.

Если вы приняли решение монтировать усилитель мощности звука в багажнике авто, то тогда вам будет необходимо проложить все провода соединяющие блоки, в том числе источник звука в багажное отделение. А от магнитолы до усилителя при таком варианте, длина может получится порядка пяти метров. Исходя из этого и посчитав необходимую длину провода тогда уже можно будет идти в магазин за их покупкой, также не забыть включить сюда и провод требующейся для подключения колонок.

Правильная установка автомобильного усилителя в багажнике, в этом случае также необходимо рассчитать длину кабеля от усилка до фронтальных и тыловых колонок, либо к сабвуферу, а это еще будет примерно около четырех метров под каждый динамический излучатель. После того как вы определились с местом установки усилителя не забудьте, что он при работе выделяет много тепла и ему необходимо постоянное циркуляция воздуха, если это место не удовлетворяет таким требования то тогда придется обеспечить охлаждение усилителя принудительным методом с помощью вентилятора либо подыскать другое место где есть приток свежего воздуха. Есть еще вариант его установки под сиденьем водителя или в районе приборной панели, в этом случае вы можете выиграть немного на проводах, так как по длине они потребуются уже короче.

Провода

В специализированных магазинах можно купить уже готовые комплекты проводов для подключения аудио комплекса. Только нужно иметь в виду, что такие наборы проводов часто бывают неизвестного производителя и низкого качества, поэтому от приобретения этих наборов следует воздержаться. Поэтому всегда выбирайте провода проверенного производителя, качество которых не вызывает сомнения. Стандартное подключение усилителя мощности в автомобиле осуществляется многожильным медным кабелем, другие провода тем более с одной жилой применяемые в бытовых условиях применять в разводе нельзя. Наиболее подходящим проводом для подачи сигнала на фронтальные и тыловые динамики, а также для сабвуфера подойдет двойной кабель ПВС сечением 2.5 кв.мм, для твитеров можно взять двойной кабель сечением 1.5 кв.мм.

Установка усилителя в автомобиль и подключение

Ну первым, что надо сделать, это поставить усилитель на его место, где он будет постоянно закреплен. Затем прокладываем провода от усилителя к магнитоле, в случае установки усилителя на четыре канала то вам придется проложить две пары проводов и одну пару если аппарат на два канала. Следующим этапом будет подключение силовой части усилителя, то есть провода положительного и отрицательного напряжения. Наилучшим вариантом является подать конец плюсового провода через предохранитель на клемму аккумулятора, а минусовой кабель можно кинуть на корпус машины, это несколько упростит монтаж, так как не придется тянуть его до минусовой клеммы АКБ. Сигнальный провод от УМЗЧ к магнитоле подсоединить не составит ни каких проблем.

Если усилитель установлен в багажном отделении то нужно проложить провода питающего напряжения там же, где проложены остальные штатные силовые кабеля автомобиля. Множество различных авто оснащены специальными изолированными каналами для прокладки электрики, открыть которые можно предварительно демонтировать порог салона. Подключение акустических проводов осуществляется с помощью специальных клемм, которые на проводе должны абсолютно надежно зажаты. Конденсатор во время монтажа усилителя подключать не обязательно с условием, что имеется надежное соединение проводов и они высококачественные.

Далее производим подключение акустического кабеля от усилителя к сабвуферу и колонкам. В случае ошибочного несоблюдения полярности ничего особенного не произойдет. Просто, когда начнете тестировать усилитель, то при первом его включении сразу будет видно как ведет себя диффузор динамика. При правильной полярности он должен при включении питание податься наружу, а при неправильном — втянуться внутрь.

Для наглядности подключения усилителя и сабвуфера — видео
Усилитель в авто

Советы по установке усилителя автомобильной стереосистемы своими руками

Полное руководство по установке автомобильного усилителя

Если вам нравится ремонтировать свой автомобиль, вы, вероятно, захотите обновить свою автомобильную стереосистему самостоятельно.

Это отличная возможность узнать больше о том, как работает ваша стереосистема и как добиться от нее наилучшего звучания. Установка усилителя и сопутствующих динамиков также позволяет вам развить несколько полезных навыков, которые вы можете использовать для будущих обновлений и настроек.

Хотя эта работа и сложна, но если вы уверены в своих силах, дерзайте! И если вам понадобится помощь в пути, не стесняйтесь обращаться к специалистам по автомобильным стереосистемам здесь, в AudioMotive.

Готовы начать?

Что вам понадобится

Автомобильные усилители обычно не поставляются с проводкой, поэтому вам нужно будет купить проводку, чтобы подключить усилитель к автомобильной стереосистеме.

Провода питания и заземления

Чтобы подать питание на новый усилитель, вам необходимо подключить его к электрической системе вашего автомобиля с помощью проводов питания и заземления.

Эти провода должны быть достаточно толстыми, чтобы справиться с потребляемой мощностью усилителя. Недостаточно толстый провод может вызвать проблемы в работе вашего усилителя или, по крайней мере, помешать ему выдавать номинальную мощность.

Обратитесь к инструкции вашего усилителя, чтобы определить рекомендуемый размер провода для использования. Размер проволоки измеряется в диаметрах, обычно называемых калибром. Чем меньше номер калибра, тем толще провод вы получите.

Измерьте расстояние между автомобильным аккумулятором и усилителем, чтобы подобрать нужную длину проводов.

Предохранитель на линии

Предохранитель на линии основного кабеля питания, расположенный в пределах полуфута от соединения с аккумулятором, является обязательным. Этот предохранитель защищает вас, ваш автомобиль и стереосистему от короткого замыкания, которое может привести к пожару.

Стандартный предохранитель длиной от 16 до 20 футов безопасен при использовании одного из следующего:

Предохранитель на 60 А для проводки 8-го калибра

Предохранитель на 100 А для проводки 4-го калибра

Предохранитель на 250 А для проводки калибра 1/0

В качестве альтернативы поищите комплекты проводки для усилителя, соответствующие спецификациям вашего усилителя. Комплекты проводки усилителя включают в себя плавкие предохранители и соответствующие провода питания, заземления и включения в одном удобном пакете, чтобы устранить любую возможность путаницы или повреждения.

Кабели RCA и провода громкоговорителей

Усилителям обычно требуются кабели RCA для получения входных сигналов с выхода стереоресивера. Кабели RCA бывают стереопарами и различной длины.

При прокладке проводов динамиков от выхода вашего усилителя к динамикам вы можете использовать провода любого сечения от 18 до 14 калибра. Для сабвуферов используйте провода калибра от 16 до 12.

Пошаговое руководство

Когда все компоненты и проводка готовы к работе, пора приступать к работе!

ПРИМЕЧАНИЕ : Особенности установки зависят от приобретенного усилителя и марки вашего автомобиля. Если сомневаетесь, позвоните профессионалам!

Шаг 1. Отсоедините автомобильный аккумулятор

Ваш автомобиль должен быть припаркован на ровной поверхности с включенным стояночным тормозом. Отсюда откройте капот и отсоедините аккумулятор, начиная с отрицательной клеммы. Это поможет предотвратить короткое замыкание и поражение электрическим током во время установки усилителя!

Шаг 2. Установка усилителя

Выберите безопасное место для надежной установки усилителя. Производитель обычно включает несколько рекомендаций в свои прилагаемые инструкции.

Как правило, усилители выделяют много тепла, поэтому им требуется несколько дюймов воздушного пространства со всех сторон для охлаждения. Не устанавливайте усилитель вверх ногами! Хотя вы можете сэкономить место, выделяемое им тепло будет просто излучаться обратно в усилитель, вызывая перегрев и создавая риск возгорания.

Также необходимо обеспечить достаточно места для подключения проводки и регулировки элементов управления. Но это не все! Ваш усилитель также должен находиться не менее чем в трех футах от вашей стереосистемы, чтобы избежать помех и лучистого шума. Крепление усилителя непосредственно к металлическому шасси вашего автомобиля также может привести к проблемам с шумом. Используйте резиновые втулки вокруг крепежных винтов или установите на деревянную доску, прежде чем прикреплять ее к кузову вашего автомобиля.

Возможные места для установки усилителя:

• На брандмауэре со стороны пассажира — используйте короткие провода и коммутационные шнуры
• В районе багажника/люка
• Под сиденьем

Обратите внимание, что вам нужно будет скрыть проводку для безопасности и внешнего вида. В зависимости от выбранного вами места, вам нужно будет проложить проводку под приборной панелью, кикпанелем, накладкой на дверь или панелью отделки стойки. Эти панели обычно можно снять, отвинтив и/или поддев их по краям.

Используйте пластиковые стяжки, чтобы закрепить проводку, особенно за приборной панелью, чтобы провода не мешали движущимся частям автомобиля.

Шаг 3. Установите провод питания

Вам потребуется проложить провод питания от автомобильного аккумулятора, через брандмауэр автомобиля и через кузов автомобиля к усилителю.

Для этого найдите в брандмауэре неиспользуемую втулку для пропуска провода. В качестве альтернативы вы можете найти один с проходящими проводами и достаточным пространством для провода питания.

Если нет имеющихся люверсов для использования, просверлите отверстие в брандмауэре, проверяя с обеих сторон, чтобы убедиться, что вы не просверлите электрические провода или газопроводы. Используйте втулку на новом отверстии, чтобы предотвратить повреждение провода, проходящего через отверстие.

Шаг 4. Установите держатель предохранителя

Если на вашем проводе питания уже установлен держатель предохранителя, вы можете пропустить этот шаг.

Если нет, ничего страшного. Найдите место для установки держателя предохранителя рядом с автомобильным аккумулятором, в идеале на расстоянии менее 6 дюймов от аккумулятора. Закрепите держатель винтом или кабельной стяжкой.

Отрежьте короткий кусок провода питания. Этот кусок должен быть достаточно длинным, чтобы достать до держателя предохранителя от автомобильного аккумулятора. Используйте инструмент для зачистки проводов, чтобы снять изоляцию с обоих концов только что отрезанного куска провода.

Возьмите клеммное кольцо из комплекта проводки и обожмите его на одном конце этого короткого отрезка провода. Прикрепите держатель предохранителя на другом конце.

Снимите изоляцию с конца провода питания и подсоедините его к другому концу держателя предохранителя.

Шаг 5. Подсоедините провод питания

Подсоедините провод питания к положительной клемме аккумуляторной батареи.

Для установки аккумуляторной батареи сверху обожмите кольцевую клемму на конце кабеля питания, если она еще не подключена. Снимите гайку с клеммы аккумуляторной батареи, наденьте кольцо силового кабеля на болт, крепящий клемму аккумуляторной батареи к клемме аккумуляторной батареи. Затем замените гайку.

Клеммные адаптеры доступны для автомобилей с боковыми клеммами аккумуляторной батареи.

Наденьте жгут проводов на кабель питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Затем наденьте проволоку на короткий провод, прикрепленный к держателю предохранителя и аккумулятору.

Шаг 6. Установите заземляющий провод

Найдите болт на металлической раме автомобиля рядом с усилителем. Если вы не можете его найти, просверлите для него отверстие, убедившись, что вы не просверлите провода, линии или бензобак.

Обожмите кольцевую клемму на коротком заземляющем кабеле. Соскребите краску и очистите от грязи место расположения болта, чтобы соединение провода заземления было с оголенным металлом. Затем плотно прикрутите терминал к металлическому шасси автомобиля.

Плохое или неправильное заземление является основной причиной проблем с усилителем автомобильных стереосистем.

Шаг 7. Подключите провода RCA, динамика и дистанционного включения

Подключите эти провода от усилителя к задней части головного стереоустройства. Если на вашем головном устройстве нет выхода для удаленного включения, вам нужно будет подключить провод включения к выходной клемме с плавким предохранителем.

Подсоедините провода передних, задних динамиков и сабвуфера от усилителя к соответствующим динамикам.

Когда все провода подсоединены, убедитесь, что все провода затянуты и закреплены.

Шаг 8. Включите его

Установите все усиления усилителя на минимум и отключите все фильтры, усиление низких частот и эквалайзер. Убедитесь, что главный предохранитель в порядке. И снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите автомобиль и радио. Проверьте индикатор питания усилителя. Включите музыку и убедитесь, что звук идет из каждого динамика.

Протестируйте стереосистему, используя настройки баланса, затухания и сабвуфера на головном устройстве. Убедитесь, что каждый динамик работает без статических помех или искажений.

Установите коэффициент усиления усилителя так, чтобы входной уровень усилителя соответствовал выходному уровню ресивера.

Если все звучит хорошо, переустановите стереосистему и панели.

Поиск и устранение неисправностей

Общие проблемы, возникающие при установке автомобильного усилителя своими руками, включают:

Неисправная электрическая система;

Нет звука из динамиков; и

Шум из динамиков.

Чтобы быстро решить эти проблемы или вообще избежать их, обратитесь за помощью к специалистам.

Обратитесь к специалистам по установке автомобильных усилителей для профессионального и беззаботного обновления и установки автомобильной стереосистемы.

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребности усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

В инструкциях к вашему усилителю будет указано, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от разъема аккумулятора, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает допустимую нагрузку по току своего провода по-разному, но, как правило, для типичной длины от 16 до 20 футов вы будете в безопасности, используя:

• Предохранитель 25 А с проводкой 10-го калибра
• Предохранитель 60 А с проводкой 8-го калибра
• Предохранитель 100 А с проводкой 4-го калибра
• Предохранитель 250 А с проводкой 1/0-го калибра
9 0047

Комплект проводки усилителя

Самый простой способ получить эти элементы — это приобрести комплект проводки усилителя, в который входят соответствующие провода питания, заземления, провода включения и предохранитель.

Кабели RCA и провод динамика

Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет провод любого размера от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

Где установить усилитель?

Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

• Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
• Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
• Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
• Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
• Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

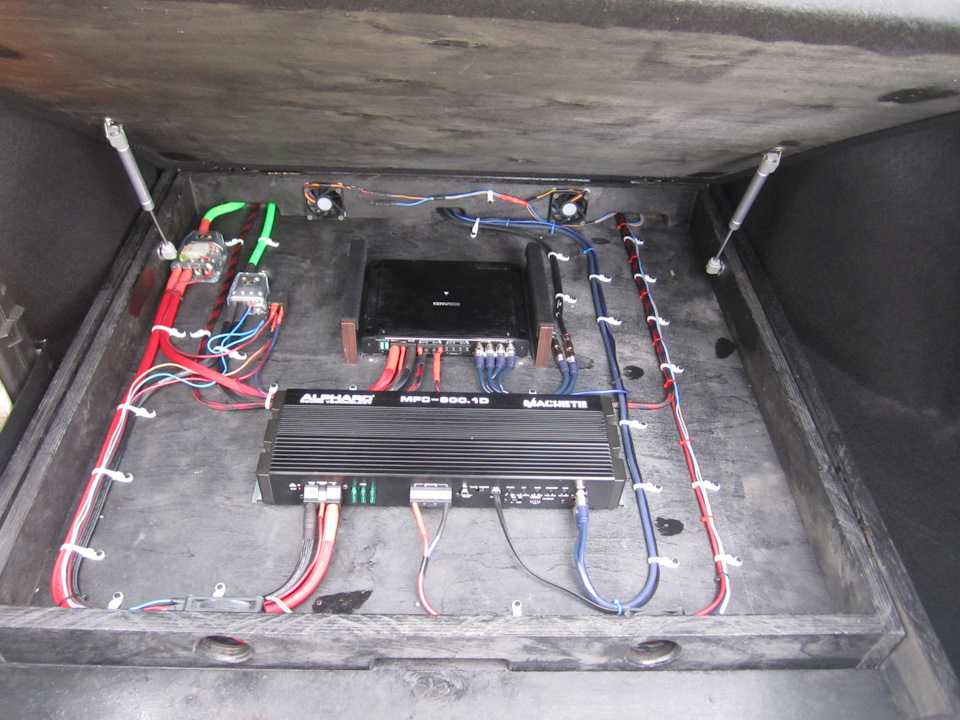

Компактный усилитель для сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения

Подходящие места для установки усилителя включают:

• На брандмауэре (со стороны пассажира)
  Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
  Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.
• В багажнике или в районе люка
  Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
  Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.
• Под сиденьем
  Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
  Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.

Куда проложить провода для моего усилителя?

Вся проводка системы должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

Инструменты для отделки панелей Bojo

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Снятие накладки с двери

Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

Снятие ремня безопасности

Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

Снятие облицовки стойки

Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

Снятие кикпанели

Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

Прокладка провода за приборной панелью

При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

---

Как установить усилитель

Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

Шаг 1 — Отсоедините аккумуляторную батарею

Включите стояночный тормоз и отсоедините отрицательную клемму от аккумуляторной батареи во избежание короткого замыкания или поражения электрическим током.

Шаг 2 — Установите усилитель

Установите усилитель в выбранном вами месте.

Шаг 3 — Установите провод питания

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

Предохранитель, установленный на силовом проводе и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

Шаг 4 — Установите держатель предохранителя

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

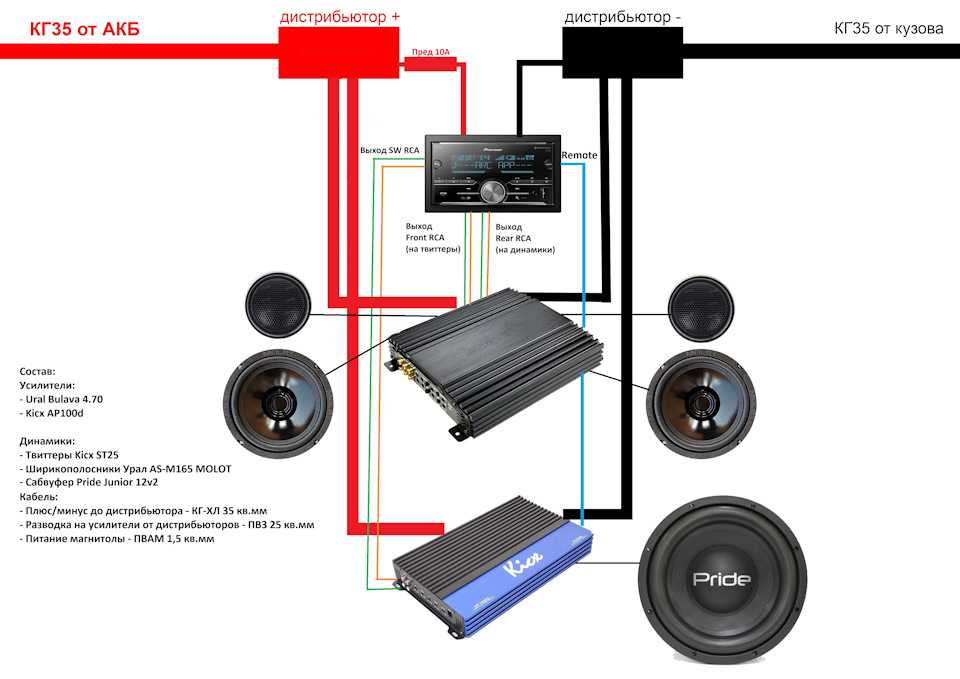

Мультиамперные установки

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

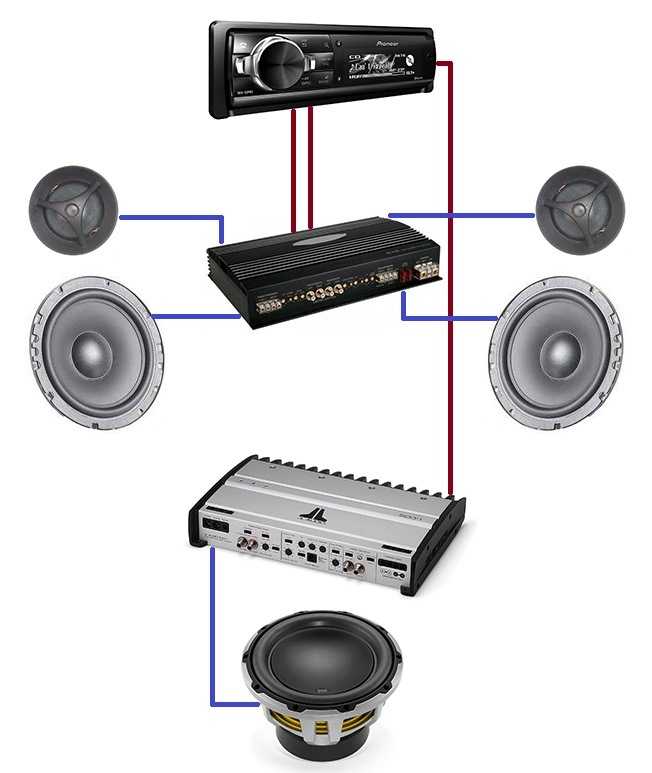

Ознакомьтесь со схемой подключения нашего усилителя, чтобы увидеть, как проводка подключается в типичной 2-амперной системе.

Шаг 5 — Подсоедините провод питания

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Шаг 6 — Заземляющий провод: самое важное соединение из всех

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).


Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Неправильное или слабое заземление является причиной №1 проблем с усилителем.

Шаг 7 — Подсоедините провод дистанционного включения

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

Шаг 8 — Подсоединение сигналов

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Преобразователь линейного выхода Scosche SLC4

Узнайте больше о преобразователях линейного выхода.

Шаг 9 — Проводка динамиков

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Используйте заводскую проводку динамиков

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя к динамикам — это проложить провода динамиков к жгуту, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

Шаг 10 — Подсоедините все провода

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Кабели RCA, проложенные через прорези в ковре автомобиля и подключенные к сигнальным входам усилителя

Шаг 11.

Включение его

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Шаг 12 — Настройка усиления усилителя

Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.

No related posts.
