Противотуманные фары ВАЗ 2114: выбор и установка
Содержание:
- 1 Подготовка к установке
- 2 Процесс подключения
Некоторые комплектации автомобиля ВАЗ 2114, еще с завода оснащены такой функцией, как: противотуманные фары. А на остальных, имеются специальные заглушки, для того, чтоб такие фары можно было установить самому.
Их основная и, пожалуй, единственная функция – увеличивать зону видимости проезжей части, во время тумана. Такой эффект, достигается за счет специального места расположения противотуманных фар. Они находятся уровнем ниже, чем основная оптика, и освещают дорогу, примерно на 40 – 50 процентов больше.
Подготовка к установке
Если на Вашем ВАЗ 2114, не оказалось противотуманных фар, предусмотренных заводом, то Вы можете установить их своими руками. Для начала, нужно купить все необходимые детали и инструменты, а именно:
- Противотуманные фары, вместе с специальными проводами;
- Рамки, в которые будут установлены ПТФ;
- Кронштейны для крепления;
- Лампочки.

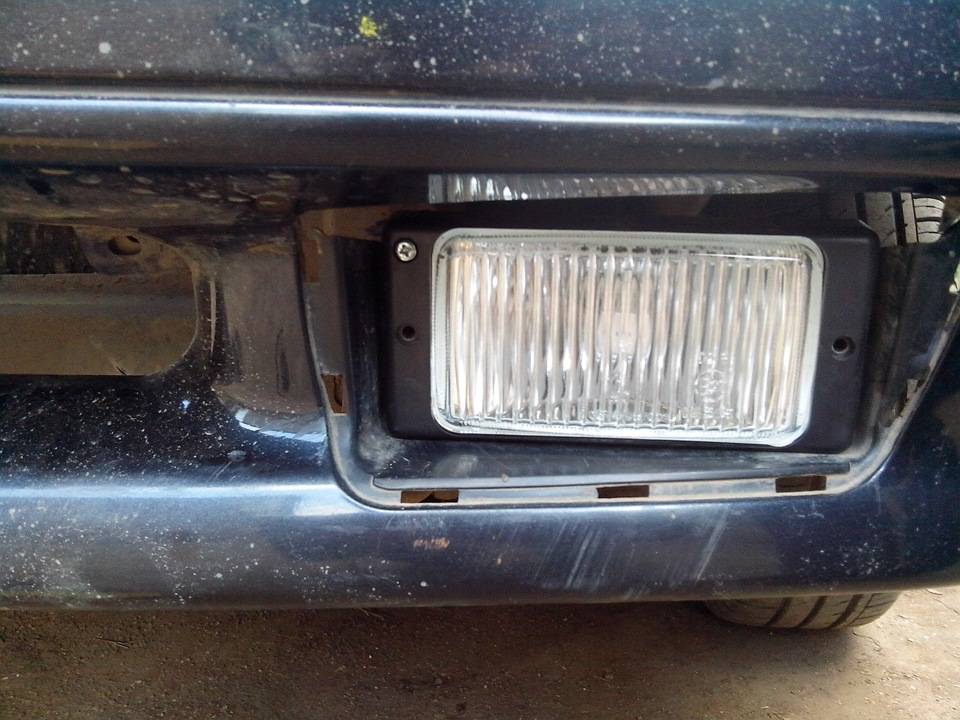

Подготавливаем бампер к установке ПТФ
Перед тем, как начать подключение данного устройства, нужно подготовить отверстия в бампере. На некоторых моделях, установлены заглушки, которые нужно просто вынуть, и заменить фарами. А вот с некоторыми образцами ВАЗ 2114, дело обстоит немного сложнее – отверстия под фары нужно делать самостоятельно.
Для того, чтоб проделать такую работу, Вам понадобится трафарет. Чтоб его получить, обведите рамки крепления фар на бумаге, и вырежьте. Потом, приложите трафарет к месту, где будет располагаться противотуманка. Обведите трафарет, оставив четкий контур. Далее, с помощью дрели, просверлите множество отверстий по контуру, вплотную друг к другу, для того, чтоб середина пластика выпала, и образовалось отверстие. Края данного отверстия, желательно обработать наждачкой.
Процесс подключения
Подключение противотуманных фар на ВАЗ 2114, следует проводить строго так, как показывает схема. Данный процесс, берет свое начало с салона автомобиля. На панели любой ВАЗ 2114, не зависимо от комплектации, есть специальный разъем под кнопку включения противотуманок.
После того, как кнопка будет установлена, схема подключения идет в подкапотное пространство, к реле противотуманных фар. Такой элемент, продается в наборе для подключения ПТФ. Его место расположения, должно быть в непосредственной близости к монтажному блоку. Это объясняется тем, что в блоке находится две колодки клемм, которые нужно будет подключить к реле.
Монтажный набор
Дале, когда все элементы будут соединены, реле следует подключить к блоку предохранителей, согласна такому порядку, как указывает схема. Теперь, возьмите плюсовой провод, и проложите его вдоль моторного отсека, соединив контакты кнопки с реле. Также, подключите и ПТФ к данному «плюсу». Минусовый провод, в свою очередь, нужно подсоединить одним концом к фаре, а другим – к гайке крепления, для «массы».
Теперь, когда подключение завершено, подсоедините аккумуляторную батарею, и попробуйте включить ПТФ. Если все работает, то работа может считаться завершенной, а если нет, то тогда Вам следует пересмотреть схему подключения заново. Возможно, Вы неправильно подсоединили провода, или же, при монтаже деталей, повредили проводку.
Вообще, специалисты рекомендуют оставлять, как можно меньше лишней длины провода. Так как свободное пребывание проводки в подкапотном пространстве, может спровоцировать ее ослабление, и как следствие – отпадание от реле.
