Проверить датчик абс: Как проверить датчик абс мультиметром?

Содержание

Как проверить датчик АБС тестером. Видео проверки на работоспособность датчика ABS мультиметром

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

  • на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
  • датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

  • обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
  • отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
  • короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Датчик АБС: проверка, как прозвонить тестером

Оглавление

  • 1 Назначение и принцип работы датчика АБС
  • 2 Признаки неисправности датчика АБС
  • 3 Проверка датчика АБС
  • 4 Ремонт датчика АБС
  • 5 Замена датчика АБС

Система антиблокировки тормозов присутствует почти на всех современных автомобилях. Это обусловлено высокими требованиями безопасности, так как АБС оказывает реальную помощь в случае экстренного торможения и сложных дорожных условиях. Важными элементами системы выступают датчики, фиксирующие скорость вращения колес. Несмотря на высокую надежность и способность работать длительное время, устройство иногда ломается.

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

  1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
  2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
  3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
  4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

  1. Бортовой компьютер выдает код ошибки системы АБС.
  2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
  3. Происходит блокировка колес при экстренном торможении.
  4. Появление сигнала стояночного тормоза, когда тот отключен.

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

  1. Сопротивление изоляции – более 20 кОм.
  2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
  3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

  1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
  2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

  • Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
  • Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

  1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
  2. Определяют расположение устройства и метод его демонтажа.
  3. Откручивают болт, удерживающий устройство в рабочем положении.
  4. Датчик снимают и визуально исследуют на повреждения.
  5. Устанавливают новый датчик.
  6. Правильно подключают все электрические соединения.
  7. Фиксируют устройство болтом, открученным ранее.
  8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Как проверить датчик абс на работоспособность

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

  • на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
  • датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

  • обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
  • отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
  • короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм.
    Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели.

Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.

Для чего нужен датчик ABS и как выявить его поломку

Главная функция антиблокировочной системы (АБС) – не допустить «скольжение» машины с заблокированными тормозами колесами. Для этого система следит за вращением всех колес и попеременно усиливает или ослабляет давление во всей тормозной системе в том случае, если водитель предпримет попытку резко остановиться. В каждом колесе, в ступичном узле установлен специальный датчик. Он передает данные о скорости вращения колеса на блок управления антиблокировочной системы. Неполадка данного элемента может привести к отказу всей системы. Поэтому важно знать, как можно проверить работоспособность датчика АБС в полевой обстановке.

Принцип действия

В момент резкого торможения, когда водитель по инерции давит на педаль тормоза не отпуская, вместо постоянной блокировки колес, антиблокировочная система попеременно то блокирует, то возобновляет их вращение. Эта система торможения гораздо эффективнее, чем полная блокировка колес. А алгоритм работы системы такой:

  • Современная многоканальная система управления АБС отслеживает скорость вращения всех колес через вмонтированные датчики. Электроника включается в случае экстренного торможения. Когда колеса блокируются, блок управления на короткий промежуток времени ослабляет давление тормозного диска и вращение продолжается. Такой цикл продолжается до полной остановки автомобиля.
  • Если же какой-либо из датчиков неисправен, система не сможет отслеживать и сравнивать скорость вращения колес. В этом случае АБС не будет выполнять свою основную функцию.
  • В основу функционирования современных датчиков заложено правило электромагнитной индукции. В момент время вращения колеса вдоль датчика прокручивается другое колесо – зубчатое, закрепленное на тормозном диске. Датчик отслеживает, какой элемент движется мимо него: выступающие зубцы и впадины. В результате на катушке датчика формируется электрический сигнал. В зависимости от его частоты блок управления АБС принимает решение о включении в работу.
  • В тот момент, когда колесо блокируется, ЭБУ получает сигнал с датчика о фиксированной величине электрического сопротивления между зубчатым колесом и самим датчиком. В случае, если этот элемент управления неисправен, АБС перестает функционировать.

Показатели поломки датчиков

О необходимости проверки датчиков АБС могут говорить следующие моменты:

  • на панели горит лампочка, говорящая о неполадке в АБС;
  • отсутствует «отдача» со стороны педали, в момент торможения;
  • во время экстренного торможения автомобиль продолжает «скольжение» по дороге и рискует уйти в занос.

Если один или более датчиков вышли из строя, на приборной панели, дополнительно с индикатором поломки АБС, будет гореть лампочка, говорящая о включенном ручном тормозе. Также может отображаться информация об ошибке в работе тормозной системы. При этом автомобиль можно использовать дальше и без системы АБС. А в случае экстренного торможения, как раньше делали водители с хорошим стажем, резко и прерывисто нажимать педаль, имитируя работу электроники.

Как выявить неисправность?

Для проверки датчика АБС потребуется ровная площадка. Также захватите баллонный ключ и домкрат. Для измерения электрического сопротивления на самом датчике понадобится мультиметр, с режимом омметра.

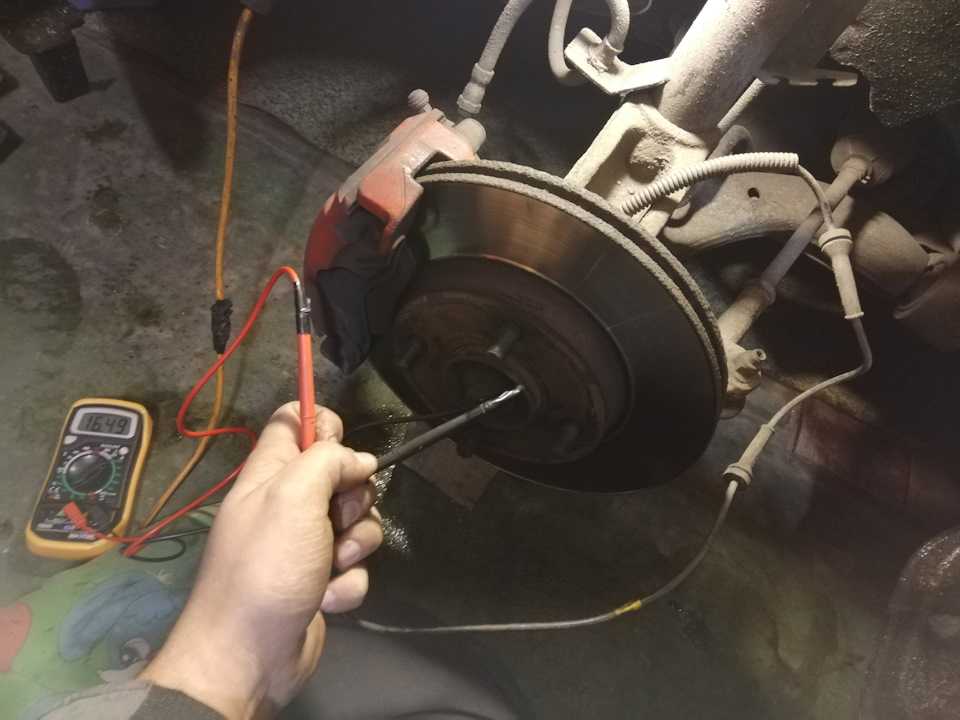

Для того чтобы протестировать мультиметром датчик АБС, необходимо будет выполнить дальнейшие указания:

  1. Установите транспортное средство на ровную поверхность и заблокируйте колеса противооткатными упорами. Коробка в нейтральном положении, ручной тормоз выключен.
  2. Поднимаем домкратом любое колесо и снимаем его. К датчику на диске будет идти моток проводов. Нужно найти место фиксации, и разъединить провода. Лучше прочистить клеммы технической жидкостью.
  3. На включенном мультиметре выставьте измерение сопротивления. На отсоединенном датчике величина значения, в зависимости от машины, будет от 500 до 1400 Ом.
  4. Далее необходимо вращать колесный диск и наблюдать за данными мультиметра. Показатель сопротивления должен будет изменяться.
  5. После этого выставьте на приборе измерение напряжения и включите зажигание. При измерении, со стороны блока управления, должен присутствовать постоянный ток.
  6. Данную процедуру повторить на каждом колесе.
  7. На разных марках машин крепление проводов может быть в разных местах. Чтобы обнаружить его, нужно проверить связку проводов вручную.

Оценка итогов проверки

Причина неисправности в антиблокировочной системе может быть не только в датчиках. Проблема может быть и в самой проводке, соединяющей элементы системы с блоком управления. Именно поэтому проводятся три измерения и по их результатам можно сделать следующие выводы:

Если показания сопротивления мультиметра на датчике АБС находятся на нулевом значении или же зашкаливают, вероятнее всего неполадки в самом элементе. Также может быть нарушение изоляции датчика или проблемы с разъемом.

При первом варианте необходимо снять датчик, и проверить провода на перегиб или разрыв. Можно еще раз проверить сопротивление, чтобы определить в каком проводнике неполадка. В общем и целом, лучше купить и поставить новую деталь.

Если сопротивление находится в указанных пределах, но при вращении колесного диска оно не изменяется, то тут может быть два варианта: деформация зубчатого колеса или опять же неполадка датчика.

Тут нужно будет проверить само зубчатое колесо на наличие повреждений, перед этим прочистив его. Если деталь неисправна, то рекомендация такая же, что и ранее. Покупка и установка новой детали.

Если с сопротивлением всё в порядке, но отсутствует напряжение, вероятно неполадка в проводке, идущей от блока управления.

А вот тут все немного сложнее. Проверить электрическую цепь можно только прозвоном этого участка. Делается это следующим образом:

Для начала нужно найти блок управления клапанами гидравлики. В разных моделях он расположен, соответственно, в разных местах. Поэтому лучше ознакомиться с документацией на конкретный автомобиль. Далее нужно снять с системы управления колодку и почистить клеммы. Далее смотрим распиновку проводов или запоминаем их цветовую разметку. После этого ставим замыкающую перемычку на колодке. Там, где располагается колесо. Цепь можно прозвонить тем же мультиметром.

Когда документы на машину по тем или иным причинам недоступны, можно отыскать блок управления другим способом. Нужно пройти по тормозным трубкам до гидравлического блока. Последний будет либо соединен с контроллером, либо расположен рядом с ним.

Если неполадка все же заключается в обрыве цепи, то место дефекта придется искать по всей линии. В этом случае лучше поручить работу специалисту, так как там много нюансов и сложностей.

Проверка без мультиметра

Если мультиметр отсутствует, то датчик АБС можно проверить и другим простым способом. Но он подойдет не во всех случаях. Его можно использовать, только если неполадка в одном элементе. Проверка выполняется следующим образом:

Необходимо отсоединить разъем на датчике одного из колес. После этого нужно завести машину и немного проехать вперед.

Если в процессе езды загорелся второй индикатор, говорящий о неполадках с тормозной системой, то отсоединенный датчик в порядке. Подключаем его и повторяем всю процедуру на оставшихся колесах.

Тут важно понимать, что если вышел из строя один датчик, то загорится лампочка, показывающая неисправность автоматической блокировочной системы. Если неисправны два датчика и более, то загорится лампочка поломки ручного тормоза. Если же второй индикатор на приборной панели не светится, значит, был отключен сломанный датчик.

Данный вид диагностики позволяет лишь определить местонахождение проблемы, но не дает представления о ее характере. Для выявления точного характера неисправности можно использовать описанный выше метод с проверкой мультиметром.

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, просигнализирует индикатор на панели приборов — он загорается при дезактивации системы, которая выключается даже при малейшей неполадке.

Свидетельства того, что АБС перестала «вмешиваться» в работу тормозов:

  • Непрерывно блокируются колёса при резком торможении.
  • Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
  • Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
  • При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Индикатор АБС на приборной панели сигнализирует о неисправности системы

Что же делать, если контрольная лампа АБС на приборной панели автомобиля ведёт себя не вполне корректно? Не стоит сразу же менять датчик, сначала устройства следует проверить – эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

  1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
  2. Осмотрим и проверим:
    • целостность разъёмов;
    • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
    • загрязнение детали, возможные внешние механические повреждения;
    • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

  1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
  2. Снимаем колесо, если оно препятствует доступу к устройству.
  3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
  4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

  • ниже минимального порога − датчик неисправен;
  • приближается к нулю − короткое замыкание;
  • нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
  • бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Осциллограф — устройство, исследующее амплитудные и временные параметры сигнала, которое предназначено для точной диагностики импульсных процессов в электронных схемах. Данным прибором определяются неполадки в разъёмах, нарушение соединения с массой и обрыв проводников. Проверка выполняется посредством визуального наблюдения колебаний на дисплее устройства.

Для диагностики датчика АБС осциллографом необходимо:

  1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
  2. Найти сенсорный датчик и отсоединить верхний разъём детали.
  3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

  • одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
  • отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
  • сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Видео «Ноутбук вместо осциллографа»

Проверка детали без приборов

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Большинство систем антиблокировки тормозов современных автомобилей имеют функцию самодиагностики с выводом ошибок (в буквенно-цифровой кодировке) на экран бортового компьютера. Расшифровать эти символы можно с помощью интернета или инструкции по эксплуатации машины.

Что делать при обнаружении поломки

Что делать с датчиком АБС при обнаружении неисправности? Если проблемной точкой является само устройство, его придётся заменить, а вот в случае с электропроводкой – можно исправить дефект самостоятельно. Для восстановления её целостности используем метод «пайки», тщательно заматывая места соединений изоляционной лентой.

Если загорается индикатор ABS на приборной панели — это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, однако если не хватает знаний и опыта, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния вкупе с неправильным ремонтом устройства снизят эффективность работы антиблокировочной системы и могут спровоцировать ДТП.

Загорелась лампочка ABS? Причины, как проверить датчик

Сразу же после включения питания на приборной панели автомобиля должен загораться световой индикатор «ABS», свидетельствующий о готовности электронного блока машины к работе. Если с авто всё в порядке, то спустя пару минут надпись исчезает. Но блок АБС вполне может выйти из строя: как проверить датчик ABS и понять, что именно сломалось?

Содержание:

  1. Как работает АБС
  2. Как самому проверить исправность датчика АБС
  3. Основные виды неисправностей АБС
  4. Видео как проверить датчик АБС тестером

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

Она состоит из:

  • блока управления;
  • гидравлического привода;
  • контроллеров, контролирующих обороты колеса;
  • механизма, обеспечивающего торможение.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

  1. если впускной клапан находится в открытом состоянии, а выпускной — в закрытом, давление будет возрастать, поскольку отсутствуют препятствия этому;
  2. впускной клапан может оставаться закрытым после получения соответствующего сигнала, что обеспечивает сохранение неизменного уровня давления;
  3. выпускной клапан открывается, а впускной закрывается, что способствует снижению давления.

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик — это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса — следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый.
Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Основные виды неисправностей АБС

Иногда при нажатии на тормоз возникает треск, заставляющий водителей думать, что с их транспортным средством что-то не в порядке. Но этот звук не является признаком поломки: треск может возникать во время работы модуляторов.

Если ABS выходит из строя, то после запуска двигателя значок на панели не гаснет, продолжая гореть всё время.

В процессе диагностики могут обнаружиться следующие неисправности:

  1. Найденная при тестировании ошибка убирается самой системой ABS. Это не значит, что неисправность устранена: просто-напросто, либо в главном блоке контроллера возникает ошибка, либо в проводке датчика имеется обрыв.
  2. При старте АБС самодиагностика проходит в нормальном режиме, но затем устройство самопроизвольно выключается. Среди возможных причин — некачественные контакты или их окисление, обрыв кабеля, отвечающего за питание, замыкание в работе датчика.
  3. После старта ABS система самодиагностики находит ошибку, но всё равно работает. В большинстве случаев это говорит об обрыве в датчике, вследствие чего информация о скорости вращения колеса начинает передаваться с другого устройства. Причиной, вызвавшей появление неисправности, может быть и разница в давлении шин: если одно колесо спущено, то оно будет медленнее работать. Аналогичная ситуация наблюдается в случае установки шин с разным протектором.
  4. АБС вообще не работает. Наиболее вероятными причинами будут обрыв, сильно изношенный ступичный подшипник, люфт ротора. Чтобы устранить неисправность, для начала стоит проверить люфт и состояние ротора. Если обнаружены сколы, элемент следует заменить. Далее – проверка проводов, подходящих к устройству. Если и эта мера не привела к должному результату, то всё дело в электронике – в таком случае необходимо с помощью системы диагностики узнать код ошибки для её устранения.

Видео: как проверить датчик АБС тестером

Как проверить датчики АБС? | Ford Trucks Club

#1

Не работает АБС на Эксплорер 2. Грешу на датчики.
Как их можно проверить с помощью тестера (мультиметра)???
Датчики запасные есть, но наобум их менять ставить все подряд как-то не хочется… вычислить бы нерабочий…



#2

nikopel Датчики редко ломаются, если конечно они правильно стоят и к ним не прилагать механических воздействий, скорее прблема в электрике, просмотри внимательно все контакты и провода, если все нормально, тогда уже блок АБС.



#3

это почему они редко ломаються? надо посмотреть сопративление, наминалы гляну, выложу



#5

блин, не осталось мануала, ну надо все замерить, сопротивление задних от передних могут отличаться, а вот лево от право не сильно, если сильное отличие, значит тот и слломан



#6

Aristarh У меня на двух первых экспах все датчики стоят родные, все работает.



#7

Споротивление:
FR Wheel Speed Sensor Resistance (контакты 23 + 36) 1.0-1.4 k Ohms
FL Wheel Speed Sensor Resistance (контакты 24 + 25) 1.0-1.4 k Ohms
RA Speed Sensor Resistance (контакты 21 + 22) 0.8-1.4 k Ohms

Sensor Output Rotate Front Wheels and Rear Axle @ 60 rpm
Вольтаж
FR (4×4) (контакты 23 + 36) 5.8 mV/Hz or Greater
FR (4×2) (контакты 23 + 36) 5.0 mV/Hz or Greater
FL (4×4) (контакты 24 + 25) 5.8 mV/Hz or Greater
FL (4×2) (контакты 24 + 25) 5.0 mV/Hz or Greater
RA (контакты 21 + 22) 6.0 mV/Hz or Greater

добавил документ по ABS



  • SRK69B19. pdf

    20.7 КБ Просмотры: 564

Последнее редактирование модератором:

#8

Часто кончина переднего датчика ABS на втором Форд Эксплорере означает кончину ступицы, если откровенно не прогнили провода. Датчик просто стачивает, но звуковые эффекты от ступицы могут появиться позже загорания лампочки ABS. Ломаться в этом датчике нечему, это проволочная катушка на сердечнике.



#10

Andrew_572 сказал(а):

кроме датчиков еще хватает чему ломаться — от реле до соленоидов

Нажмите, чтобы раскрыть. ..

А где находится это реле?
А где соленоиды?



#11

nikopel сказал(а):

А где находится это реле?
А где соленоиды?

Нажмите, чтобы раскрыть…

Реле (их там два — главное реле, и реле помпы) находятся в блоке реле №1, который расположен в левом крыле, рядом с электронным модулем АБС, который за аккумулятором, соленоиды — в гидравлическом блоке АБС, тоже по соседству стоящем. Вообще, в мануале расписаны все реле и где они находятся.



#12

А к соленоидам как пробраться? Можно это сделать, не снимая и не разгерметезируя гидроблок АБС?
Кстати, как определить их исправность?

Добавлено через 2 минуты
И ещё вопрос:
В мануале написано, что если воздух попадёт в гидроблок АБС, то прокачать его реально только на спец. оборудовании… Правда ли это? Или всё-таки можно прокачать тормозную систему своими силами? Как?
Кстати, может ли не работать АБС из-за воздуха в системе???



#13

nikopel сказал(а):

А к соленоидам как пробраться? Можно это сделать, не снимая и не разгерметезируя гидроблок АБС?
Кстати, как определить их исправность?

Добавлено через 2 минуты
И ещё вопрос:
В мануале написано, что если воздух попадёт в гидроблок АБС, то прокачать его реально только на спец. оборудовании… Правда ли это? Или всё-таки можно прокачать тормозную систему своими силами? Как?
Кстати, может ли не работать АБС из-за воздуха в системе???

Нажмите, чтобы раскрыть…

АБС может не работать от чего угодно, там десятки причин возможны. Именно поэтому у нее есть встроенная самодиагностика, которая помогает хотя бы отбросить лишние, и иногда указывает на верную. При всех неисправностях внешне реакция одна — горящая лампа АБС. Поэтому так как ты делаешь, можно годами вокруг ходить, и работать она не будет. В то же время, в электронном модуле, в памяти хранятся коды ошибок, и их нужно прочитать, и уже от этих ошибок (возможно, их будет несколько) отталкиваться. Там не будет ошибки «поломалось реле», а вот ошибка «не запускается мотор помпы» может быть, и это почти наверняка значит что поломалось реле. Не говоря уже о неисправности датчиков, которая тоже, вполне возможна — там укажет на какой конкретно. Если это датчик передних колес, то значит — накрывается ступичный, и продолжая танцы с бубном ты рискуешь жизнью своей и пассажиров.
Соленоиды проверить можно только электрически, надо снять разъем с электронного модуля АБС, и прозвонить соответствующие контакты. Схема разъема есть в файлах (Wiring diagram и в Ford technical Service Documentation) Насчет развоздушить блок АБС без прибора — не знаю, на форуме пишут что можно, но все ограничиваются советом погонять мотор помпы. Просто погонять мотор помпы — не проблема, снял его разъем, 12 В (только полярность соблюсти) и гоняй. Только прокачки при этом автоматически не будет, надо еще соленоиды открывать, подавая на них напряжение. Фирменный блок это и делает, сначала гоняет мотор минуту, потом на 20 секунд открывает соленоиды, но какие и как… Вообще, завоздушивание маловероятно, для этого надо чтобы АБС сработала в момент, когда тормозная система — пустая, в жизни так бывает не слишком часто.
Но начать нужно с диагностики — я так понял, ты даже не знаешь, работает у тебя электронный блок или нет? Как ты вообще определяешь, что у тебя АБС не работает? Тормозная вообще без проблем работает?



#14

Andrew_572 сказал(а):

Как ты вообще определяешь, что у тебя АБС не работает? Тормозная вообще без проблем работает?

Нажмите, чтобы раскрыть. ..

Лампа АБС горит, педаль при экстренном торможении не дрожит…
А тормозная… Есть подозрение, что система малость завоздушена, т.к. тормозит слабовато. Заблокировать колёса на сухом асфальте почти невозможно, даже нажимая на педаль изо всех сил… И прокачка (неоднократная) не помогает…



#15

nikopel сказал(а):

Лампа АБС горит, педаль при экстренном торможении не дрожит…
А тормозная… Есть подозрение, что система малость завоздушена, т.к. тормозит слабовато. Заблокировать колёса на сухом асфальте почти невозможно, даже нажимая на педаль изо всех сил… И прокачка (неоднократная) не помогает…

Нажмите, чтобы раскрыть…

Если лампа АБС горит, то АБС действительно не работает, т. е. вообще, и педаль дрожать не будет. Но лампу зажигает не модуль АБС, а модуль GEM, в т.ч. и в случае, если блок АБС не работает. Надо проверить сопротивление датчиков АБС и почитать ошибки специальным дилерским сканером, он же позволяет протестировать АБС.



#17

nikopel сказал(а):

А где расположен электронный блок АБС?

Нажмите, чтобы раскрыть…

На левом крыле за аккумулятором, ниже блока реле. Там такой большой разъем, крепящийся винтом. Вот это разъем электронного блока АБС.



#18

у меня с АБС тоже глючит. и похоже еще и система курсовой устойчивости. Ошибок на сканере у ОД не обнаружено, но при экстренном торможении педаль не дрожит, машину просто начинает вести. При езде на скользком покрытии тоже виляет задом, ловлю рулем. Ничего не загорается. Куда ткнутся чтоб понять проблему? FordExplorer3 2002 4.6/ Заранее спасибо!



Как проверить датчик АБС мультиметром (тестером) на работоспособность

Главная » Новости » Проверка датчиков АБС

Содержание:



  • Принцип работы датчика
  • Каковы основные преимущества ABS в автомобиле?
  • Признаки и причины неисправности
  • Всегда ли ABS сокращает тормозной путь?
  • Диагностика системы с помощью разных приборов
  • Советы
  • Заключение



Немецкая Antiblockiersystem, т.е. популярная ABS, является одной из элементов тормозной системы. Благодаря ее помощи у транспортных средств, таких как автомобили и мотоциклы, снижается вероятность заноса при резком торможении или в сложных погодных условиях. Система ABS предназначена для снижения вероятности блокировки колес при торможении. АБС отвечает за пульсирующее уменьшение и увеличение тормозного усилия таким образом, чтобы автомобиль оставался под контролем водителя.

Функционирование тормозной системы сопряжено с работой датчиков АБС. Именно они позволяют эффективно затормаживать и обеспечивать слаженную работу. Сенсорные детали отправляют на ЭБУ информацию о вращении колес. Далее выстраивается определенный алгоритм действий. Иными словами, АБС помогает предотвратить блокировку колес в случае экстренной остановки. Ей необходимо сохранять управляемость транспорта. Но что предпринять, если возникли подозрения в правильной работе датчика? Рассмотрим, как проверить датчик АБС, какие для этого нужны инструменты.

Принцип работы датчика

Перед тем, как проверить датчик АБС тестером, необходимо изучить рабочий принцип элемента. Только так будет легко разобраться в наличии неполадок узла.

Датчики отвечают за анализ сил, действующих на автомобиль, затем посылают сигналы от датчиков, на основании которых контроллер корректирует тормозное усилие. Как правило, датчики и модулятор монтируются индивидуально на каждое колесо. Чаще всего производители используют т.н. индуктивные датчики в ABS, контролирующие зубчатые диски. Если при торможении на контроллер поступает сигнал о том, что скорость вращения хотя бы одного из колес неравномерна по отношению к остальным, ABS автоматически снижает давление в тормозной системе для конкретного колеса. Снижение скорости вращения одного из них может привести к заносу, а система ABS устраняет эту ситуацию, создавая противодействующую силу. Как только колесо снова начнет вращаться с правильной скоростью, давление в тормозной системе снова повышается. Система ABS использует высокоэффективное неравномерное импульсное торможение, чтобы удерживать пробуксовку на уровне не более 30%.

Датчик АБС находится на каждой ступице авто (их 4). В устройстве есть соленоид. Еще один элемент узла — импульсивное кольцо, внутренняя сторона которого создана из зубчатой нарезки. Оно крутится с колесом машины одновременно. У соленоида есть сердечник, именно на его конце находится сам датчик.

Система работает по принципу считывания сигнала, который идет от дросселя к устройству управляющего блока. Колесо получает крутящий момент, и в электромагните появляется поле. Его значение растет пропорционально с возрастанием скорости колесного вращения. В момент, когда колесо станет вращаться минимально, то сигнал поступит в процессорное устройство.

Каковы основные преимущества ABS в автомобиле?

Система ABS также является популярным компонентом в грузовиках, прицепах и широком спектре мотоциклов. На самом деле, он устанавливается на большинство транспортных средств, которые развивают более высокие скорости. Торможение с АБС позволяет достичь трех основных целей ее применения:

• снизить вероятность потери устойчивости автомобиля при торможении;

• сохранять равномерную колею на пределе пробуксовки автомобиля при торможении;

• сократить тормозной путь;

• сохранять максимально возможный контроль над автомобилем при торможении.

Первые два являются наиболее важными. Третий же больше всего зависит от погодных условий, а также от состояния отдельных узлов в автомобиле. Система ABS будет влиять на тормозной путь, но ее эффективность в этом аспекте будет полностью зависеть, например, от качества и работы тормозных колодок и т. д.

Признаки и причины неисправности

Датчики АБС подразделяются на несколько видов. Они бывают пассивными, активными и магниторезонансными. В основе первых находится индукционная катушка, активные работают на эффекте Холла. Магниторезонансные — на основе изменений сопромата под влиянием магнитного поля.

Проверка датчиков АБС необходима всем, кто заподозрил у себя признаки его неисправности.

Самым основным признаком неисправности АБС является индикатор, который загорается на приборной панели. Он не затухает более 6 секунд после активации зажигания, а также не включается во время движения. Когда машина едет со скоростью выше 25км/час, то поломка распознается сразу. К другим признакам неисправности относят:

1. Провод датчика оборвался, либо сломался блок контроллера. На приборной панели появилась ошибка, система выключилась, при этом перестали подаваться сигналы об изменении угловых скоростей.

2. Сломался колесный датчик. При активации система провела автоматическую диагностику и нашла ошибку, но все равно продолжила работу. Возможно, в этом случае произошло окисление контактов либо неправильная подача питания на сам датчик.

3. Некоторые элементы имеют механические повреждения. К примеру, ступицы или подшипники. Когда есть дефект, система не активируется. В эту же категорию проблем можно отнести сбой насоса.

4. С другого устройства произошло поступление данных о разных угловых скоростях при разном давлении в покрышках или рисунке протектора, когда колеса тормозят по-разному.

Колесный датчик считается самым слабым элементом, так как он располагается около ступиц с полуосью. Устройство ломается, если грязь в совокупности с люфтом подшипников влияют на него. Существует еще ряд признаков, указывающих на поломку. Они возникают вместе с появлением индикатора на панели приборов.

К таким признакам относят:

• Появление ошибки системы АБС на бортовом компьютере.

• При нажатии на тормоз нет нужной вибрации.

• При резкой остановке возникает блокировка колес.

Также в этот список можно добавить возникновение сигнала стояночного тормоза в момент, когда он выключен.

Всегда ли ABS сокращает тормозной путь?

К сожалению, не всегда. На это влияют многие элементы, как упоминалось ранее. Срабатывание АБС в автомобиле ощущается водителем по вибрациям на педали тормоза при торможении с большим усилием. Также заметен характерный грубый звук трения одной поверхности о другую.

Система ABS неэффективна на рыхлых поверхностях. Снег, гравий и песок снижают его эффективность. В таких ситуациях гораздо лучше полностью заблокировать колеса, так как снижение давления в одном или другом мало что даст. Более того, при торможении колеса с правой стороны катятся по поверхности, отличной от левой, АБС фактически увеличивает тормозной путь, а не сокращает его. На практике, если правое колесо находится на рыхлой обочине, а левое — на дороге, ABS может сократить тормозной путь, а может и нет. При возникновении неустойчивых поверхностей автомобиль без АБС справится лучше, ведь тогда достаточно заблокировать колеса с одной стороны, используя тормозную силу тех, что с другой. Однако и в такой ситуации машина может рухнуть и по неуправляемой траектории.

Диагностика системы с помощью разных приборов

Многих водителей интересует: как проверить датчик АБС на работоспособность мультиметром. Сделать это действительно просто и не обязательно использовать данный прибор. Для начала нужно проверить предохранители, открыв блок и осмотреть визуально все элементы. Их полный перечень указан в книжке по эксплуатации. Также водителю нужно проверить разъемы, проводку, наличие потертостей и других дефектов. Некоторые детали могут быть загрязнены. Если перечисленные действия не помогли выявить неисправность, значит, нужно прибегнуть к помощи мультиметра или осциллографа.

Советы

Узнав, как проходит проверка датчиков ABS, водитель сможет устранить неисправности. Но чтобы такие проблемы происходили реже, ему необходимо не перемещаться по местности с низкими кустарниками. Они могут повредить кабель АБС. Также необходимо очищать область зазора между кабелем и гребенкой. Что касается ремонта ступицы или рычагов, то эту работу нужно доверять специалистам, которые имеют большой опыт.

Должна ли ABS быть обязательным аксессуаром? Определенно да. Это не безупречная система. ABS может сбиться, когда все четыре колеса тормозятся одновременно. Однако это относится только к старым типам систем. В настоящее время автомобили все чаще оснащаются специальным алгоритмом, вычисляющим прогнозируемую скорость. Принцип заключается в том, что система ABS измеряет замедление автомобиля по отношению к траектории и скорости, считывая данные с колес и акселерометра. На практике это означает, что путем интегрирования замедления можно рассчитать фактическую скорость и, таким образом, отрегулировать давление в тормозной системе.

Заключение

Антиблокировочную систему активно разрабатывали более 100 лет назад. И это не удивительно, так как в то время автомобилестроение быстро развивалось. Конструкторы думали над тем, как сделать торможение эффективнее. Тогда, в начале 20-го века, был выдан первый патент на изобретение. С течением времени системы постоянно модифицировались, но принцип работы остался прежний. В работе системы находятся датчики, которые требуют периодичной замены. В материале подробно рассмотрено, что это за датчики и как они функционируют. Также описан их рабочий принцип и как проводить диагностику в случае возникновения симптомов неисправности.

Твитнуть

Последние новости:

Не закрывается дверь в машине: причины и что делать

01. 07.2022

Иногда водители сталкиваются с проблемой, когда не закрывается дверь в машине, и нужно что-то делать с этим. Дверца перестает закрываться и с язычка блокировки, и с брелока сигнализации, и с блока ЦЗ. Причинами этого могут быть не только износ деталей, но и заклинивание механических элементов, провисание петель и прочее. Также бывают ситуации, когда дверь захлопывается нормально, но не запирается. Рассмотрим, какие причины вызывают неполадки, и как их устранить. Подробнее

Как правильно прокачать тормоза

18.04.2022

Большинство водителей не знают, в какой последовательности прокачивать тормоза, и для чего это нужно делать. Однако эти знания рано или поздно понадобятся любому автовладельцу. Процедура не такая сложная, как может показаться на первый взгляд. Может быть не нужно опять ехать в сервис и отдавать свои кровные? Провести прокачку действительно можно самостоятельно, если придерживаться определенных правил. Рассмотрим, как это сделать, и какие ошибки не стоит допускать. Подробнее

Датчик температуры всасываемого воздуха

18.03.2022

В автомобиле есть множество разных датчиков, в том числе датчик температуры всасываемого воздуха. Неисправность элемента серьезно влияет на функционирование «движка», особенно зимой, когда на улице минусовая температура. Расположение датчика, его принцип работы и неисправности — далее по тексту. Подробнее

Проверка датчиков АБС

16.03.2022

Функционирование тормозной системы сопряжено с работой датчиков АБС. Именно они позволяют эффективно затормаживать и обеспечивать слаженную работу. Сенсорные детали отправляют на ЭБУ информацию о вращении колес. Далее выстраивается определенный алгоритм действий. Иными словами, АБС помогает предотвратить блокировку колес в случае экстренной остановки. Ей необходимо сохранять управляемость транспорта. Но что предпринять, если возникли подозрения в правильной работе датчика? Рассмотрим, как проверить датчик АБС, какие для этого нужны инструменты. Подробнее

Прямая и обратная полярность аккумулятора

22.02.2022

Любая батарея обладает выводами, располагающимися на корпусе. АКБ с помощью клемм подсоединяется к бортовой сети для питания стартера и иных устройств. Полярностью называют то, как именно располагаются «+» и «-». Автовладельцы обязаны различать полярность, иначе они спутают контакты во время установки аккумуляторной батареи. Рассмотрим подробнее, что такое прямая и обратная полярность аккумулятора, почему нельзя их перепутать. Подробнее

Как почистить дроссельную заслонку

09.02.2022

Основная функция дроссельной заслонки — это контроль над количеством воздуха, который поступает в цилиндры двигателя. После нескольких лет регулярной эксплуатации автомобиля на дроссельной заслонке образуются отложения, которые начинают мешать ее свободному ходу. Чистку дроссельной заслонки лучше доверить профессионалу, а потому специалисты рекомендуют воспользоваться услугами автосервиса. Но с другой стороны, не все водители желают тратить деньги на процедуры. Именно у них возникает закономерный вопрос: как правильно почистить дроссельную заслонку самостоятельно. Рассмотрим этот вопрос подробнее. Подробнее

Как проверить датчик массового расхода воздуха

08.02.2022

Датчик массового расхода воздуха — это прибор, контролирующий объем поступающих воздушных масс в систему ДВС для создания горючей смеси. Это помогает получить максимальную мощность мотора при небольшом расходе топлива. От информации на датчике зависит работа иных систем, которые тесно связаны с ним. Датчик нельзя назвать обязательным прибором для функционирования мотора. Если он выйдет из строя, то можно будет переключиться на обходную программу управления и доехать до места ремонта. Рассмотрим в данном материале, как проверить датчик массового расхода воздуха и что для этого потребуется. Подробнее

Неисправность катушки зажигания

07. 02.2022

Катушка зажигания ломается в момент, когда в ней происходит пробой в слабом участке корпуса. Иными словами, поломка характеризуется механическим повреждением в виде трещин или оплавления. Область пробоя может выглядеть точечно, быть в форме дорожек или трещин. Из-за таких неисправностей воздушно-топливная смесь хуже возгорается либо вовсе выводит из строя модуль. Рассмотрим подробнее пробой катушки зажигания симптомы этого явления. К счастью, обнаружить неполадку возможно визуально, но для точности работы потребуется дополнительная проверка с помощью вспомогательных инструментов. Если будет выявлена поломка, то придется заменять деталь с нуля, либо отсрочить процедуру. Подробнее

Опасное вождение в ПДД

06.02.2022

Экстремальная езда не нравится ни пассажирам, ни пешеходам, ни сотрудникам ДПС. Именно поэтому в середине 2016 года в правилах дорожного движения появился новый пункт, касаемый опасного вождения. Но к счастью, за это не было предусмотрено никаких штрафов. Рассмотрим, что подразумевается под понятием «опасное вождение», можно ли избежать наказания за него и какими законами регулируется агрессивная езда? Подробнее

Замена салонного фильтра

05.02.2022

Замена салонного фильтра — проблема, которая часто встает перед водителем. Фильтр является важным элементом системы. Он защищает водителя и всех находящихся в машине от пыли и вредных выбросов. От качества данной детали и частоты замены зависят комфорт и здоровье человека. Именно поэтому каждый автовладелец должен уделять большое внимание и второстепенным деталям тоже. Как говорит статистика, около 30% водителей не знают о существовании фильтра до тех пор, пока не обнаружат его поломку. Подробнее

Как проверить антифриз

04.02.2022

Система охлаждения каждого автомобиля является жизненно важной частью его работы. Без необходимого уровня жидкости или просто антифриза двигатель может перегреться. Поэтому необходимо регулярно контролировать уровень этой жидкости. Во время проверки следует оценить общее состояние ОЖ, температуру замерзания и кипения. Это можно сделать своими руками при помощи нагрева, либо специальных инструментов. Важно убедиться, что в системе охлаждения нет масла, газов, отсутствует утечка. Рассмотрим в данной статье подробнее, как проверить антифриз на качество в машине. Подробнее

Как чистить автомобиль от снега и льда зимой

03.02.2022

К сожалению, многие водители не знают, как правильно чистить машину от снега. Именно поэтому зима для автовладельцев – настоящий вызов. В течение многих лет удаление снега и льда с автомобильных стекол было почти национальным зимним видом спорта. Однако только автовладельцы знают, насколько утомительна такая работа. Рассмотрим, как чистить машину зимой, какие инструменты для этого нужны, и почему не стоит использовать скребок. Подробнее

Панорамная крыша на авто: особенности, плюсы и минусы

03.02.2022

Еще совсем недавно панорамная крыша вызывала у многих людей удивление, так как такой атрибут в машине считался чем-то премиальным. Времена изменились, и теперь у многих моделей авто есть стеклянный потолок в салоне. Такая конструкция смотрится очень стильно и дорого. Водитель вместе с пассажирами могут наслаждаться видами. При желании люк можно закрыть специальной шторой. Многие водители опасаются стеклянных люков, так как думают, что они не такие безопасные, как металлический потолок. Рассмотрим все преимущества и недостатки панорамной крыши. Подробнее

Отличия ксенона и биксенона

01.02.2022

Транспортное средство может быть опасно, когда водитель ведет его в темное время суток либо при ограниченном видении. Только надежные источники света могут предотвратить аварию, особенно во время сильного дождя или тумана. Сегодня к списку мощных ламп относят «ксенон» и «биксенон». Рассмотрим, чем же они отличаются друг от друга, и что представляет собой галоген. Подробнее

Аэродинамика автомобиля

23.01.2022

Современный авторынок предлагает огромное количество дополнительных элементов для машин (спойлер, сплиттер, обвес, воздухозаборник). Такие аксессуары стали активно использоваться с наступлением 2000-х годов. Именно в это время на территории РФ начался «золотой» период тюнингованных авто. «Крылья» вырастали даже у таких машин, где может показаться это вовсе несуразным. О том, для чего нужен такой элемент, задумывалось совсем мало народу, а сделать правильные аэродинамические расчеты могли только профессиональные инженеры или люди, дружащие с физикой. Подробнее

Все новости

Поиск по сайту Автоинструктор199

Последние комментарии:


Свежие видеоуроки:

Маршрут ГИБДД в Долгопрудном: важные советы. Автоинструктор Марина

Маршрут ГИБДД Строгино по новым правилам. Автоинструктор Светлана

Занятие на МКПП по маршруту ГИБДД г. Железнодорожный. Автоинструктор Юлия


Подобрать инструктора

по районам Москвы:

в Московской области:



Последние публикации:



Маршруты ГАИ:


Как проверить датчик ABS с помощью мультиметра (Руководство)

Сэм Орловский

Категории Обучение

Теги Мультиметр

Содержание

  • Когда проводить проверку датчика ABS
  • Что необходимо иметь при проверке датчика ABS
  • Как проверить датчик ABS: получить показания
  • Защитное снаряжение
  • Упаковка
датчик блокировки тормоза) представляет собой тахометр, измеряющий скорость вращения колеса. Затем он передает расчетную скорость вращения в модуль управления двигателем (ECM). АБС также известна как датчик скорости вращения колеса или датчик торможения АБС. Каждое колесо автомобиля имеет свою скорость вращения, датчик АБС фиксирует эти показатели скорости.

При получении отчетов о скорости вращения ECM определяет состояние блокировки для каждого колеса. Внезапный скрежет тормозов вызван блокировкой механизмов ECM.

Если АБС вашего автомобиля неисправна, вы можете потерять электронную систему стабилизации и контроля тяги. Таким образом, опасно управлять автомобилем, не зная состояния датчика ABS.

Проверьте датчик ABS, если на приборной панели автомобиля загорается индикатор тяги и датчика.

Как правило, для проверки датчика ABS необходимо установить щупы мультиметра на электрические разъемы. Затем вам нужно покрутить колеса автомобиля, чтобы получить показания напряжения. Если нет показаний, то у вашего датчика ABS либо обрыв цепи, либо он «умер».

Более подробно я расскажу в нашей статье ниже.

Видео | Трещотки и гаечные ключи

Датчики ABS являются одними из наиболее часто используемых датчиков в автомобилях. В новой тормозной системе ABS находится в ступице колеса. У традиционной тормозной системы он расположен снаружи ступицы колеса – в поворотном кулаке. Он соединен с зубчатым венцом, установленным на сломанном роторе. (1)

Когда проверять датчик ABS

Датчики и система контроля тяги загораются, когда датчик ABS обнаруживает неисправность. Вы должны отслеживать эти индикаторы неисправности датчиков на приборной панели во время вождения. Фонарь тяги удобно расположен на приборной панели. (2)

Что необходимо иметь при проверке датчика ABS Видео | TutorialGenius.com
  • Цифровой мультиметр
  • Зажимы (дополнительно, используются только щупы)
  • Домкраты для шин
  • Набор для чтения ABS, который поможет вам прочитать коды ABS и определить, какой из них нуждается в замене они просто выводят значения или показания на экран. Аналоговые используют указатели, поэтому вам нужно будет выполнить некоторые вычисления.

    Как проверить датчик ABS: получить показания

    Мультиметр состоит из 3 основных частей, а именно: дисплея, ручки выбора и портов. На дисплее часто отображаются 4 цифры, а также могут отображаться отрицательные значения.

    Поверните ручку выбора, чтобы выбрать единицу измерения. Это может быть ток, напряжение или сопротивление.

    Мультиметр имеет 2 щупа, подключенных к его портам, помеченным как COM и MAV.

    COM часто черного цвета и подключен к земле цепи.

    Датчик сопротивления MAV может быть красным и подключен к текущим показаниям.

    Видео | TutorialGenius.com

    Выполните эти простых шагов для проверки всех датчиков ABS с помощью мультиметра . Не забудьте проверить руководство, чтобы узнать, на скольких колесах установлен датчик ABS, и проверить все датчики.

    Обратите внимание на их стандартное значение в Омах.

    Вот шаги:

    1. Припаркуйте автомобиль и убедитесь, что коробка передач находится в режиме «Парковка или нейтраль» , прежде чем выключать двигатель. Затем установите аварийные тормоза.
    2. Используйте домкрат, чтобы поднять колесо рядом с датчиком, который вы хотите проверить. Перед этим лучше расстелить коврик на полу под машиной, где можно лечь, и удобно выполнять ремонтные работы. Не забудьте надеть защитное снаряжение на .
    3. Отсоедините датчик ABS от соединительных проводов, безопасно сняв его крышку. Затем очистите его жидкостью для очистки тормозов (датчик имеет форму канистры и имеет соединительные провода).
    4. Установите мультиметр на Ом. Просто, но твердо отрегулируйте ручку, чтобы она указывала на настройку Ом. Ом или сопротивление обозначается символом «Ом».
    5. Настройте мультиметр на отображение нуля , стабильно поворачивая ручку регулировки нуля.
    6. Наденьте провода датчика на контакты датчика ABS. Поскольку сопротивление не является направленным, не имеет значения, каким концом вы кладете каждый щуп. Но держите их как можно дальше, чтобы получить правильное чтение. Подождите, чтобы получить согласованное значение.
    7. Обратите внимание на показания сопротивления . Сравните его со стандартным значением Ом вашего датчика из руководства. Разница должна быть меньше 10%. В противном случае вам необходимо заменить датчик ABS .

    В качестве альтернативы вы можете перевести мультиметр в режим измерения напряжения (AC).

    Подсоедините щупы к датчику ABS и поверните колесо, чтобы получить показания напряжения.

    Если в секции дисплея мультиметра нет значения, значит ABS неисправен. Замени это.

    Защитное снаряжение

    Вам приходится много взаимодействовать со смазкой и теплом. Итак, перчатки предотвратят попадание смазки на ногти. Толстые перчатки защитят ваши руки от ожогов и порезов такими предметами, как гаечные ключи и домкраты.

    Вы также будете стучать молотком. При этом в воздух взорвется множество частиц. Поэтому важно иметь защиту для глаз. Вы можете использовать защитную пленку или разумные очки .

    Подведение итогов

    Для безопасного вождения важно отслеживать состояние датчика ABS. Теперь мы знаем, что: появление тяги и индикатор датчика на приборной панели, а также отсутствие показаний на панели мультиметра означают, что датчик ABS неисправен. Но иногда вы можете получить показания мультиметра, но все равно тяга и свет датчика сохраняются. В таком случае вам понадобится помощь технического специалиста.

    Взгляните на некоторые из наших статей ниже.

    • Как проверить 3-проводной датчик коленвала мультиметром
    • Как проверить датчик 02 мультиметром
    • Как проверить датчик Холла мультиметром


    Каталожные номера
    //cars. usnews.com/cars-trucks/car-brands-available-in-america
    (2) вождение – https://www.britannica.com/technology/driving-vehicle-operation

    Ссылка на видео

    TutorialGenius.com

    Трещотки и гаечные ключи

    О Сэме Орловском

    С самого начала я понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

    Категории Обучение Теги Мультиметр

    Как определить, какой датчик ABS неисправен?

    Система ABS является ключевой системой вашего автомобиля. ABS означает антиблокировочную тормозную систему, и это то, что помогает вашим тормозам не блокироваться при быстрой остановке.

    Если на вашем автомобиле горит индикатор ABS, это означает, что ABS не будет работать, и ваши колеса могут заблокироваться при попытке остановиться. Вот почему важно решить эту проблему как можно скорее. Когда горит индикатор ABS, вам следует использовать лучший сканер bluetooth obd2, чтобы найти код ошибки, проверьте список здесь

    В этой статье мы поговорим о том, как определить, какой датчик ABS неисправен, чтобы его можно было заменить, а также о том, что делать, чтобы после замены датчика снова не загоралась лампочка ABS.

    Содержание

    • 1 Где в автомобиле находится датчик ABS?
    • 2 Как проверить датчик ABS
        • 2.0.1 Советы по тестированию датчиков ABS
      • 2.1 Проверка проводов
    • 3 Заключение Как определить, какой датчик ABS неисправен?

      Где находится датчик ABS в вашем автомобиле?

      Прежде чем вы сможете проверить датчик ABS, вы должны сначала узнать, где он расположен. У всех автомобилей он находится в разных местах, но обычно где-то рядом с задней частью колеса.

      Вы можете посмотреть на схему вашего автомобиля, но датчик ABS будет небольшим датчиком с разъемом, идущим к нему за ступицей колеса.

      При поиске датчика ABS вы должны убедиться, что случайно не найдете датчик износа тормозных колодок или другие жгуты проводов. После того, как вы нашли датчик ABS, пришло время проверить его, чтобы увидеть, неисправен он или нет.

      Как проверить датчик ABS

      Проверить датчик ABS легко, для проверки каждого из них требуется всего пара шагов. Первое, что вам нужно сделать, чтобы проверить датчик ABS, это подготовить вольтметр, а затем найти датчик ABS с помощью метода, который мы упомянули.

      Как только вы нашли свой первый датчик ABS, вы можете осторожно отсоединить от него провода. Затем можно прижать щупы вольтметра к разъему на датчике ABS. Рекомендуется использовать вольтметр с зажимами, потому что удерживать щупы датчика ABS вручную может быть затруднительно.

      После подключения вольтметра его можно включить и настроить на переменный или переменный ток. Важно убедиться, что щупы не соприкасаются, иначе это испортит показания.

      Когда вольтметр включен, его показания должны упасть до нуля. Как только он достигает нуля вольт, система готова к тестированию.

      Как проверить датчик ABS

      Чтобы проверить датчик ABS, все, что вам нужно сделать, это повернуть ступицу колеса рукой. Важно делать это медленно. Вращение концентратора вызовет заряд, и это даст показания вольтметра. Если датчик работает правильно, показание будет около 400 В переменного напряжения. Показания будут зависеть от того, как быстро вы вращаете ступицу, и могут варьироваться в зависимости от автомобиля.

      После проверки датчика, если вы получите правильные показания, вы можете перейти к следующему датчику. Однако, если показания неверны, то проверьте за рулем шестерню с зубьями, называемую релюктором ABS.

      Вам нужно покрутить это и убедиться, что все зубья на месте и не повреждены. Это может привести к неправильным показаниям, и на самом деле это может быть не датчик. Кроме того, датчики колес являются магнитными, поэтому вам нужно очистить их от металлической стружки, а затем снова проверить датчик ABS. Когда вы снова проверяете датчик, если он все еще дает неверные показания, то, вероятно, он неисправен.

      Советы по тестированию датчиков ABS

      В этом видео показано, как определить неисправный датчик ABS с помощью сканера obd2. Попробуйте найти того, кто это сделает.

      При тестировании датчиков АБС вашего автомобиля, чтобы попытаться найти неисправный, обычно легко поднять автомобиль и поставить его на подставки. Таким образом, вы можете сразу снять все четыре колеса и проверить все датчики вплотную друг к другу.

      Таким образом, вам не придется постоянно поднимать и опускать автомобиль, чтобы проверить различные датчики, а также снимать шины и снова надевать их. Если вы сможете оторвать от земли все четыре колеса сразу, это сэкономит вам много времени при поиске неисправного датчика ABS.

      После проверки всех четырех датчиков, если ни один из них не показал плохих результатов или если вы очистили все датчики, и ни один из них не показал плохих результатов, тогда все готово. Однако, если вы снова наденете шины и снова загорится индикатор ABS, вы поймете, что проблема с системой все еще существует. Проблема, вероятно, связана с проводкой системы ABS, и ее может быть труднее найти, но ее можно сделать с помощью вольтметра, настроенного на омы для измерения сопротивления.

      Проверка проводов

      Чтобы проверить провода в системе, вам необходимо установить вольтметр на омы и получить электрическую схему.

      Вам придется проверить каждый провод от начала до конца. Для этого вы просто подключаете щуп к каждому концу провода и видите, что вы получаете показания.

      Если да, то этот провод исправен.

      Если вы этого не сделаете, то этот провод закорочен или сломан.

      Вам нужно будет заменить этот провод. После того, как вы проверили и заменили все поврежденные провода, это должно исправить систему, индикатор ABS должен погаснуть, и система снова начнет работать правильно.

      Заключение

      Итак, теперь вы знаете, как проверить датчики ABS, чтобы определить, какой из них неисправен. Используя вольтметр, вы можете подключить его к датчику ABS и повернуть колесо, чтобы получить показания.

      Если вы этого не сделаете или это неправильно, вы можете очистить блок ABS. Если показания по-прежнему неверны, вы знаете, какой датчик заменить. Вы также знаете, что иногда датчики могут быть не тем, что вызывает свет ABS, а вместо этого это плохая проводка.

      Теперь вы знаете, как это проверить с помощью вольтметра, настроенного на сопротивление, и электрической схемы. Вы знаете, как найти неисправные провода, которые необходимо заменить, чтобы починить систему ABS.

      Проверить датчики ABS не так уж сложно, как и найти, какой из них заменить, теперь, когда вы знаете, как это сделать. Все, что вам нужно сделать, это поднять автомобиль домкратом и снять колеса, и вы сможете диагностировать и определить, какой датчик ABS неисправен, и быстро исправить вашу систему ABS.

      Как определить, какой датчик ABS неисправен? — Car, Truck And Vehicle How To Guides

      Датчик ABS представляет собой тип тахометра, который измеряет скорость вращения колеса и отправляет эту информацию в блок управления ABS. Блок управления использует эту информацию, чтобы определить, блокируется ли одно или несколько колес и может ли они начать занос.

      Если блок управления обнаруживает занос, он активирует систему ABS, которая очень быстро включает и выключает тормоза. Это предотвратит блокировку колес и занос автомобиля.

      Самый простой способ узнать, неисправен ли датчик ABS, — это просканировать автомобиль на наличие кодов. Коды ABS обычно начинаются с буквы C. Если у вас есть считыватель кодов или сканер, вы можете подключить его к порту OBD-II и проверить наличие кодов неисправностей, которые указывают на неисправный датчик скорости.

      Как определить неисправность датчика ABS с помощью мультиметра?

      Если у вас есть мультиметр, вы можете проверить датчик ABS, чтобы убедиться, что он работает правильно. Для этого вам нужно снять датчик с автомобиля и подключить провода мультиметра к клеммам датчика.

      Когда датчик работает правильно, вы должны увидеть показание около 0,45–0,55 вольт. Если показания выше или ниже этого значения, скорее всего, датчик неисправен и его необходимо заменить.

      Еще один способ проверить датчик ABS — поместить магнит на наконечник датчика. Если загорается лампочка на приборной панели, то датчик исправен. Если нет, то, скорее всего, он неисправен и его необходимо заменить.

      Как проверить датчик ABS?

      При тестировании датчика ABS необходимо помнить о нескольких вещах.

      • Перед запуском убедитесь, что питание датчика отключено.
      • Проверьте проводку к датчику на наличие ослабленных соединений или перетертых проводов.
      • Проверьте сам датчик с помощью омметра или мультиметра.

      Если вы обнаружите, что датчик неисправен, вам необходимо его заменить. Замена датчика ABS не является сложной задачей, но важно убедиться, что вы получаете правильный сменный датчик для вашего автомобиля.

      Как проверить датчик ABS с помощью омметра?

      Чтобы проверить датчик ABS с помощью омметра, вам необходимо снять датчик с автомобиля и подключить его к счетчику. После подключения необходимо проверить сопротивление датчика. Если сопротивление слишком высокое или слишком низкое, скорее всего, датчик неисправен.

      Будет ли Autozone считывать коды ABS?

      Да. Autozone бесплатно прочитает ваши коды ABS. Все, что вам нужно сделать, это заехать на своей машине в магазин и попросить одного из рабочих. Они подключат специальную машину к компьютеру вашего автомобиля, и она распечатает список кодов. Эти коды могут сказать вам, что не так с вашей системой ABS.

      Сколько стоит замена датчика ABS?

      Средняя стоимость замены датчика ABS составляет от 142 до 172 долларов. Эта цена включает в себя стоимость датчика, работу и другие сборы. Итоговая стоимость будет зависеть от марки и модели вашего автомобиля. Например, датчик для Ford F-150 будет стоить дороже, чем датчик для Honda Civic.

      Как сбросить настройки датчика ABS?

      • Чтобы сбросить датчик, вам нужно сначала найти модуль управления ABS. Модуль обычно находится под капотом, рядом с аккумулятором.
      • После того, как вы нашли модуль, вам нужно будет отсоединить отрицательный кабель аккумуляторной батареи.
      • После отсоединения отрицательного провода аккумуляторной батареи необходимо нажать и удерживать педаль тормоза в течение 30 секунд. Это позволит системе сбросить любое остаточное давление, которое может быть в линиях.
      • Удерживая педаль тормоза в течение 30 секунд, вы можете снова подсоединить отрицательный кабель аккумуляторной батареи и завести автомобиль.

      Можно ли ездить с включенной лампочкой ABS?

      ABS означает антиблокировочную тормозную систему. Если в вашем автомобиле есть эта функция, значит, у вас есть датчик ABS. Датчик предназначен для контроля скорости вращения колес и подачи сигнала на контроллер ABS, если одно из колес вот-вот заблокируется.

      После этого контроллер активирует насос ABS и сбросит некоторое давление тормозной жидкости, чтобы предотвратить блокировку колеса.

      Где расположены датчики ABS?

      Датчики ABS расположены на роторе каждого колеса. Один датчик на переднем левом колесе, один датчик на переднем правом колесе, один датчик на заднем левом колесе и один датчик на заднем правом колесе.

      Работа датчиков ABS заключается в отслеживании скорости колес и отправке сигнала на контроллер ABS, если колесо начинает проскальзывать или заносить.

      К чему может привести неисправный датчик ABS?

      Когда один или несколько датчиков ABS выходят из строя, это может вызвать несколько проблем. Во-первых, сигнальная лампа ABS будет освещать вашу приборную панель. Это должно предупредить вас о том, что есть проблема с системой.

      Кроме того, у вашего автомобиля может быть снижена тормозная мощность, а в некоторых случаях система ABS может вообще не работать. Это может быть чрезвычайно опасно, поэтому важно знать о симптомах и как можно скорее доставить свой автомобиль к механику.

      Что вызывает неисправность датчика ABS?

      Датчик ABS может выйти из строя по нескольким причинам. Наиболее распространенная причина связана с скоплением грязи и мусора на датчике. Со временем это может привести к тому, что датчик станет менее чувствительным и в конечном итоге вообще перестанет работать.

      Еще одна распространенная причина выхода из строя датчика ABS – коррозия. Если ваш автомобиль подвергся воздействию соленой воды или других агрессивных материалов, датчики могут подвергнуться коррозии и выйти из строя.

      В некоторых случаях физическое повреждение также может привести к выходу из строя датчика ABS. Если вы попали в аварию или попали в другую аварию, когда датчики были повреждены, они могут больше не работать должным образом.

      Можно ли чистить датчики ABS?

      Если в вашем автомобиле горит индикатор ABS, и вам сказали, что один или несколько ваших датчиков ABS неисправны, вам может быть интересно, можно ли их почистить вместо замены. Да, вы можете очистить датчик ABS, и он снова заработает правильно.

      Однако следует знать, что датчики ABS изготавливаются с очень точными допусками и калибруются на заводе. Вы не должны использовать химикаты или абразивы на них. Лучший способ очистить датчик ABS — сжатым воздухом.

      Можно использовать баллон со сжатым воздухом или воздушный компрессор. Если вы используете баллончик со сжатым воздухом, держите его вверх дном, чтобы пропеллент не заморозил датчик, и продуйте датчик сухим фильтрованным воздухом.

      Используйте давление около 30 фунтов на кв. дюйм и держите датчик примерно в шести дюймах от кончика сопла. Опять же, убедитесь, что вся грязь и грязь удалены, прежде чем собирать все обратно.

      После очистки датчиков удалите все коды, которые могут быть сохранены в вашем компьютере, и посмотрите, погаснет ли индикатор. Если индикатор не гаснет, возможно, у вас вышел из строя датчик, который необходимо заменить.

      Как долго служат датчики ABS?

      Датчики ABS рассчитаны на 30 000–50 000 миль пробега. Однако они могут преждевременно испортиться, если загрязнятся или заржавеют. Кроме того, если вы попали в аварию или произошел другой инцидент, когда датчики были повреждены, они могут не прослужить так долго.

      Заключение

      Чтобы определить, неисправен ли ваш датчик ABS, вы можете использовать диагностический инструмент, чтобы проверить коды неисправностей отказавших колесных датчиков, или вы можете визуально проверить датчики.

      Если горит индикатор ABS, важно как можно скорее проверить автомобиль, поскольку вождение с неисправной системой ABS может быть опасным. Вы можете почистить датчики ABS, но в большинстве случаев лучше их заменить.

      Дополнительные статьи по теме можно найти в следующих сообщениях:

      Могут ли датчики ABS вызывать проблемы с коробкой передач?

      Безопасно ли ездить с включенной лампочкой ABS?

      Как стравить воздух из модуля ABS?

      Диагностика датчика скорости вращения колеса для измерителей и осциллографов — UnderhoodService

      для пассивного датчика скорости вращения колеса составляет от 1000 до 2500 Ом. Это нормальный диапазон для всех пассивных датчиков. Спецификация для активных датчиков составляет от 1000 до 2500 Ом.

      НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА

      Когда измеритель настроен на напряжение переменного тока, прокрутите колесо вручную. Датчик должен производить от 0,5 до 1 вольт переменного тока. Чем быстрее вращается колесо, тем большее напряжение вырабатывается.

      НАПРЯЖЕНИЕ СМЕЩЕНИЯ ПАССИВНОЕ

      ДАТЧИКИ

      Некоторые автомобили подают напряжение постоянного тока на датчик через заземляющий провод. Сигнал будет расти на сигнале постоянного тока. Это сделано для того, чтобы датчик можно было проверить системой ABS без движения автомобиля. Эти типы транспортных средств будут устанавливать коды WSS в момент включения ключа. Вы можете очистить код WSS, и в тот момент, когда ключ будет включен, код немедленно вернется.



      ЭБУ АБС проверяет напряжение, поступающее от датчика. Высокое сопротивление или обрыв цепи можно сразу обнаружить. Часто в этих системах проблема заключается не в датчике, а в напряжении смещения, проходящем через жгут проводов и разъемы.



      Если сигнал рассматривать в осциллографе, напряжение поднимется над землей или нулевой линией. На этом автомобиле имеется смещение 2,5 вольта. Чтобы измерить это, подсоедините заземляющий провод к заземлению аккумулятора, а положительный провод подключите к сигнальному проводу. Когда колесо не вращается, вы можете наблюдать, как на цепь подается постоянное напряжение.



      При отсоединенном датчике подсоедините положительный провод к сигнальному проводу, а отрицательный провод к другой стороне, которая является массой для модуля ABS. Это напряжение поступает непосредственно от модуля ABS и составляет от 1,5 до 5 вольт. Это напряжение смещения от модуля ABS. Любое напряжение, выходящее за пределы спецификации производителя, может указывать на проблему со жгутом проводов.

      НЕЖЕЛАТЕЛЬНАЯ АКТИВАЦИЯ АБС В ПАССИВНОМ WSS

      Вы никогда не должны недооценивать немного ржавчины под WSS. Небольшая ржавчина между WSS и поворотным кулаком или втулкой может нарушить воздушный зазор между WSS и тональным кольцом.



      Вы хотите очистить поверхность от ржавчины и отполировать. Никогда не шлифуйте поверхность. Это может вызвать дополнительные проблемы. Если устранение коррозии не решает проблему, следует посмотреть на колесо тона. Тон-кольца или колеса устанавливаются на полуоси, ШРУСы и ступицы. Большинство тоновых колес прижимаются к этим компонентам.



      Коррозия может попасть между компонентами и повредить тональное кольцо. Зубцы звукового кольца пульсируют датчиком и генерируют переменное напряжение в датчике. Если зуб отсутствует или смещен, это может вызвать нежелательную активацию ABS.

      Другие электрические выходы могут вызывать помехи в проводах WSS. Провода системы зажигания, шины зарядки и последовательных данных могут вызывать помехи, которые могут привести к ложному срабатыванию. Некоторые OEM-производители даже выпустили TSB, предписывающие техническим специалистам перенаправить или даже экранировать поврежденные провода.

      АКТИВНЫЕ ДАТЧИКИ СКОРОСТИ КОЛЕС

      Активные датчики скорости вращения колес используют два провода и выглядят как пассивные датчики скорости вращения колес. Активные WSS используются на большинстве новых автомобилей, потому что они более точны на более низких скоростях и могут определять 0 миль в час. Кроме того, активные датчики могут даже определить, движется ли автомобиль задним ходом.



      Активные WSS выводят цифровой сигнал. Сигнал представляет собой прямоугольный сигнал постоянного тока (DC). Сигналы отличаются от сигналов датчика положения распредвала или коленчатого вала.



      Колесо тона на большинстве активных датчиков установлено в смазочном уплотнении подшипника или внутри унифицированного узла ступицы. Колесо тонов активного датчика имеет магнитные зубцы с чередующимися северным и южным полюсами. Зубцов на этих кольцах не видно. Единственный способ обнаружения на некоторых подшипниках состоит в том, чтобы провести небольшой компонент из черного (магнитно притягивающегося) металла через кольца. Некоторые производители подшипников предлагают специальный инструмент, но в крайнем случае подойдет скрепка.



      Конец активного WSS обычно представляет собой плоский кончик лезвия, который устанавливается рядом с тональным кольцом. Наконечник датчика обычно находится внутри ступицы или поворотного кулака.

      ТЕСТИРОВАНИЕ

      Подобно пассивным СВС, данные с СВС можно просматривать с помощью сканирующего прибора. Сканирующий прибор можно использовать для графического отображения WSS. Вы должны искать чистый сигнал от каждого датчика. Все сигналы должны отслеживаться одинаково. Когда автомобиль остановлен, все они должны равномерно опускаться.



      Активные датчики скорости вращения колеса имеют два провода. Один провод обеспечивает 12 вольт для питания датчика. Второй провод сигнальный. Сигнальный провод изменяет частоту волн по мере прохождения магнитов звукового кольца. Это обеспечивает очень точный датчик на низких скоростях.

      ПОНИМАНИЕ РАЗНИЦЫ

      Если вы отсоедините датчик и прощупаете жгут с проводом заземления, подключенным к массе аккумуляторной батареи, и положительным проводом к жгуту проводов, вы увидите напряжение 11,30 при выключенном двигателе.



      Если вы прощупаете сигнальный провод, вы увидите напряжение 0,03 вольта. Вы можете спутать это показание с пассивным датчиком напряжения смещения, но значения значительно отличаются.



      При запуске автомобиля напряжение питания меняется с 11,30 В на 13,69 В, что соответствует напряжению системы зарядки. Но сигнальный провод остается на 0,03 вольта. Когда датчик подключен к жгуту проводов, напряжение падает до 12,07 вольт, а ток проходит через датчик. Это напряжение не меняется, если автомобиль движется; это просто блок питания.

      При подключении черного вывода к массе аккумулятора и обратного красного вывода к сигнальной линии можно наблюдать волновую картину, генерируемую датчиком.



      Что необычно, так это уровни напряжения прямоугольной формы. Волна идет от 0,6 до 1,2 вольта. Прямоугольная волна имеет высоту всего 0,6 вольта и никогда не соединяется с землей или нулем. Кроме того, он никогда не показывает напряжение батареи. Это очень маленькая прямоугольная волна от активного датчика.

      Если бы вы провели обратное тестирование подключенного датчика с положительным выводом, подключенным к сигнальному проводу, а отрицательный вывод — к другому проводу, подключенному к источнику питания датчика, вы все равно увидели бы прямоугольную форму сигнала. Этот сигнал будет переключаться между 12 и 12,7 вольт. Это по-прежнему прямоугольная волна 0,6 В, как показано выше.

      ПРОВЕРКА СОПРОТИВЛЕНИЯ

      ACTIVE WSS НЕ МОЖЕТ БЫТЬ ПРОВЕРЕНА С ИСПОЛЬЗОВАНИЕМ СОПРОТИВЛЕНИЯ НА ДАТЧИКЕ.

      Если вы измерите активный датчик с помощью мультиметра, он даст показания около 3,5 миллионов Ом. Если провода перепутаны, вы получите бесконечные показания, указывающие на разомкнутую цепь. Второе чтение указывало бы на мертвый пассивный WSS или нормальный активный WSS. Это делает результаты сомнительными.



      Со стороны жгута можно определить, является ли датчик пассивным, пассивным с напряжением смещения или активным. Пассивные системы не имеют напряжения. Системы напряжения смещения имеют от 1,5 до 5 вольт. Активные системы имеют от 12 до 12,7 вольт.

      ПРОВЕРКА АМПЕРОМЕТРА

      Амперметр можно использовать для проверки активных цепей скорости колеса. Амперметр должен быть установлен последовательно в сигнальной линии. На самом деле настроить это может быть сложно с помощью перемычек. И тест напряжения выше может быть быстрее. Амперметр должен показывать от 7 до 14 мА.

      CURVEBALL: HONDA, ACURA И BMW

      На некоторых новых автомобилях при отключении датчика питание или смещение отключаются. Если датчик был подключен и ключ был зациклен, он появится снова. В этих случаях обратная проверка датчика будет лучшим способом его проверки.

      Как проверить датчик ABS с помощью мультиметра

      Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

      0 share

      • Share
      • Tweet

      Одно дело знать датчик ABS и совсем другое знать, как его проверить. Для большинства людей автоматическое загорание лампочки ABS означает, что вы обращаетесь к профессионалу. Однако так должно быть не всегда. Вы можете с комфортом протестировать свой датчик, прежде чем искать специалиста, который вмешается.

      Как пользоваться цифровым мультиметром

      Пожалуйста, включите JavaScript

      Как пользоваться цифровым мультиметром

      Вся тормозная система, включая АБС, считается одной из частей автомобиля, которую владелец должен испытать как можно лучше. чтобы понять. К концу этой статьи вы сможете диагностировать свою АБС и проверить ее с помощью мультиметра.

      Содержание:

      1. Что такое датчик ABS
      2. Как проверить датчик ABS с помощью мультиметра
      3. Что вам понадобится во время тестирования датчика ABS
      4. Получение показаний
      5. Заключение

      Понимание датчика ABS

      Перед вы хотите узнать, как проверить датчик ABS, это важно в первую очередь понять, что это такое и какую роль играет для вашего автомобиля. АБС в полном объеме это антиблокировочная система тормозов . Это стандартная система в нынешних автомобилях и считается усовершенствованной вариант тормозной системы. работает как тахометр вычисляет скорость вращения колеса и передает в ECM автомобиля.

      ABS расположена в ступице колеса для новых тормозных систем. В традиционной системе он размещается снаружи ступицы колеса в таких местах, как поворотный кулак. Вы найдете его в паре с зубчатым венцом, который установлен на тормозном диске или барабане.

      Каждое колесо имеет разную скорость вращения. Датчик ABS записывает все скорости для каждого колеса и отправляет показания в ECM, который определяет состояние блокировки колес. Тормоз с АБС работает быстрее по сравнению с традиционными ручными тормозами. Вот почему в некоторых автомобилях при резком торможении вы можете услышать внезапный скрежет.

      Учитывая важность и жизненно важное значение тормозов с АБС, вы должны понимать, как правильно их тестировать.

      Как проверить датчик ABS с помощью мультиметра

      Когда используется в течение длительного периода или когда автомобиль подвергается воздействию неровных дорог с много мусора, высока вероятность выхода из строя датчика АБС.

      Поэтому очень важно всегда проверять датчики, чтобы убедиться, что они в отличном состоянии, когда вы берете свой автомобиль на прогулку. Вы найдете интервалы, которые вы можете использовать для проверки своих датчиков, в руководствах.

      Самый распространенный способ узнать, что с вашим датчиком ABS что-то не так, — это когда датчик загорается. Ваш индикатор контроля тяги также загорится, если есть проблема с датчиком ABS.

      индикатор контроля тяги находится на приборной панели автомобиля. Когда при движении по скользкой дороге, если вы потеряете сцепление с дорогой, это тоже может быть признак плохого или перегоревшего датчика скорости колеса.

      Если вы заметили некоторые из этих нарушений, обязательно проверьте датчик и проверьте провода разъема, чтобы убедиться, что неисправность исправлена ​​правильно.

      Что вам понадобится во время проверки датчика ABS

      ​Прежде чем вы начнете проверять, правильно ли работают ваши датчики, убедитесь, что вы хорошо защищены. В целях личной безопасности наденьте перчатки, защитную одежду и средства защиты глаз. Перчатки предотвратят попадание жира на ваши ногти, а также защитят вас от порезов и ожогов.

      Защита для глаз защитит ваши глаза в случае, если мелкие частицы будут унесены ветром или осколки металла подскочат при ударе молотком. Рабочая одежда сохранит вашу повседневную одежду в хорошем состоянии, особенно если вам нужно уйти сразу после проверки датчика ABS.

      Вам также понадобится несколько инструментов, в том числе мультиметр, напольный ползун, напольный домкрат, пандусы, домкраты для шин, зарядное устройство, контрольная лампа, считыватель кода двигателя, инструменты для установки тормозов, инструменты для механики, среди другие. Не во всех случаях потребуются все упомянутые инструменты, но лучше иметь их в избытке, чем не хватать.

      В этом случае ваш мультиметр будет основным элементом при проверке списка ваших инструментов. Мультиметр в некоторых случаях называют мультитестер или VOM.

      Мультиметр — это многоцелевой электронный измерительный прибор, который можно использовать для определения силы тока, напряжения или сопротивления оборудования. Стандартные мультиметры используют указатели для определения показаний, в то время как цифровые мультиметры дадут вам показания непосредственно в числовой форме.

      Получение показаний

      Три основные части мультиметра — это дисплей, ручка выбора и порты. Дисплей часто будет иметь четыре цифры и может также давать отрицательное значение. Используя ручку выбора, вы можете настроить мультиметр на получение показаний для выбранной единицы измерения, то есть тока, напряжения или сопротивления.

      Два щупа подключены к двум портам мультиметра. COM, обычно черного цвета, подключается к земле цепи, а датчик сопротивления MAV, может быть красного цвета, подключается к показаниям тока. Переключите мультиметр на измерение напряжения.

      Найдите электрический разъем датчика скорости вращения колеса вдоль рамы колеса. Будьте осторожны, не используйте датчик износа колодок, который может легко вас запутать. Как только вы найдете разъем, отсоедините его от датчика, сняв предохранительную застежку и осторожно потянув его. Используйте щупы мультиметра, чтобы подключить его к разъему.

      Убедитесь, что каждое из двух соединений отделено друг от друга, чтобы получить правильные показания. Старайтесь, насколько это возможно, оставаться стабильным, когда датчики и разъемы подключены, чтобы ваши показания не колебались.

      После того, как мультиметр настроен на показание напряжения переменного тока и вы выполнили подключения, поверните колесо или его ступицу, чтобы получить показание напряжения. Если вы не можете получить показания, вероятно, ваш датчик не работает и нуждается в замене.

      Также проверьте, нет ли обрыва цепи, который может повлиять на ваши показания. Если он есть, его ремонт должен погасить свет датчика

      Вывод

      Если ваш датчик получает показания, вы должны быть в порядке, но будьте очень Внимательно отъезжая, чтобы увидеть, нужно ли проводить дальнейшие проверки. Если ваш датчик не работает, замените его как можно скорее. возможно, так как это влияет на основную функцию вашего автомобиля.

      Датчик скорости вращения колеса: WSS, системы ABS

      Датчики скорости вращения колес (WSS) предоставляют важную информацию о скорости вращения колес не только для антиблокировочной тормозной системы (ABS), но также для систем контроля тяги и контроля устойчивости. Некоторые автомобили даже сравнивают показания датчика скорости колеса с датчиком скорости автомобиля (VSS), чтобы убедиться, что все эти датчики точны и работают правильно.

      В некоторых ситуациях также возможно, что сигнал от WSS может быть недостаточно плохим, чтобы установить код неисправности, но может быть достаточно низким, чтобы нарушить нормальную работу систем ABS, контроля тяги или контроля устойчивости. Это может быть результатом прерывистого сигнала или шумного сигнала, который сбивает с толку модуль управления системой.

      В старых системах АБС код неисправности обычно устанавливается в случае потери сигнала в цепи WSS (замыкание или обрыв) или показания одного датчика WSS значительно отличаются от остальных. На некоторых более новых транспортных средствах коды «правдоподобия» также могут быть установлены, если показания скорости любого датчика WSS отличаются от показаний датчика скорости автомобиля более чем на 3–5 миль в час.

      Большинство инструментов сканирования позволяют не только считывать и очищать коды ABS, которые включают сигнальную лампу ABS, но также просматривать отдельные входы WSS (информационные данные о производительности или PID). Сканер отобразит ввод скорости в милях в час (миль/ч) для каждого датчика скорости вращения колеса.

      ВХОДЫ СКОРОСТИ WSS
      Большинство датчиков скорости вращения колес (за исключением «активных» датчиков WSS последнего поколения) не будут генерировать читаемый сигнал, пока автомобиль не начнет двигаться со скоростью 3–5 миль в час или быстрее. Вы можете вращать каждое колесо вручную, чтобы увидеть, генерирует ли WSS сигнал, но это не скажет вам, является ли сигнал точным или как один WSS сравнивается с другим. Таким образом, чтобы проверить входные данные WSS, автомобиль должен двигаться по прямой линии со скоростью от 12 до 25 миль в час, пока вы или ваш помощник наблюдаете за PID датчика скорости вращения колеса на сканирующем приборе.

      Если все датчики скорости вращения колес генерируют сигнал скорости, и все они совпадают, неисправность заключается не в плохом WSS, а в чем-то другом (возможно, перемежающаяся неисправность проводки в одной из цепей WSS). Поскольку большинство проблем с WSS связано с оборванными проводами, ослабленными или корродированными разъемами проводки, визуально осмотрите провода и используйте омметр или тестер непрерывности, чтобы проверить проводку, покачивая провода вперед и назад. Если цепь внезапно размыкается или показывает скачок сопротивления, вы нашли неисправность.

      Если один из ФИД-регуляторов системы WSS показывает ноль миль в час, а три других показывают скорость автомобиля, неисправность связана с неисправностью датчика или неисправностью в цепи датчика (продолжайте чтение, чтобы узнать, как проверить сам датчик).

      Если все четыре WSS показывают показания скорости, но один из них показывает скорость на пару миль в час быстрее, чем другие, остановите автомобиль и проверьте размер шины на том колесе, которое показывает скорость быстрее остальных. Скорее всего, кто-то установил шину меньшего диаметра, чем другие. Если оба передних датчика WSS показывают другую скорость, чем задние датчики WSS, это также может быть результатом того, что кто-то заменил оригинальные шины на шины с другим размером спереди и сзади.

      Изменение размера шин приведет к изменению входных сигналов WSS, что может нарушить работу систем ABS, контроля тяги или контроля устойчивости. На некоторых автомобилях модуль управления можно перепрошить, чтобы приспособиться к изменению размера шин. Но на большинстве автомобилей это невозможно. Таким образом, владелец транспортного средства должен придерживаться того же размера шин и колес OEM. Если они хотят заменить свои колеса и шины OEM на колеса и шины вторичного рынка, они могут выбрать колеса большего размера и шины с более низким профилем, чтобы сохранить общий диаметр шины таким же, как и раньше.

      Если вы обнаружите, что один WSS читает медленнее, чем другие, причина может быть одной из двух: слишком большая шина на этом колесе или датчик не генерирует импульс для каждой метки в тональном кольце, что приводит к снижению выход на нормальную скорость. Здесь следует проверить (помимо размера шины) наличие ржавых, корродированных или поврежденных зубцов на тональном кольце или чрезмерного воздушного зазора между кончиком датчика и кольцом.

      ПРОВЕРКИ WSS
      Независимо от того, есть ли у вас сканер или нет, существует ряд проверок, которые можно выполнить для проверки работы датчика скорости вращения колеса.

      Датчики скорости вращения колес на большинстве автомобилей являются магнитными и генерируют сигнал переменного тока, частота и амплитуда которого увеличиваются с увеличением скорости вращения колеса. Их иногда называют датчиками «переменного магнитного сопротивления» (VR) или «пассивными» датчиками WSS, потому что они генерируют собственный сигнал напряжения, когда транспортное средство находится в движении. У них два провода: сигнальный и земляной.

      Внутри пассивного датчика WSS находится сердечник с постоянным магнитом, окруженный обмотками из медной проволоки. Когда зубцы на тональном кольце вращаются вокруг наконечника датчика, оно изменяет магнитное поле и индуцирует ток в обмотках датчика. В результате получается классическая синусоидальная форма тока, которая изменяется в зависимости от скорости вращения колеса.

      На силу сигнала может влиять сопротивление внутри датчика, сопротивление внешней проводки и разъемов, металлический мусор от изношенных тормозных дисков, барабанов или полуметаллических тормозных накладок, прилипших к концу датчика, а также воздушный зазор между датчиком и тональным кольцом (которое устанавливается на ось, ШРУС, тормозной диск, тормозной барабан или внутри ступицы).

      Узкий воздушный зазор обычно необходим для создания сильного сигнала в магнитных обмотках датчика. Воздушные зазоры обычно составляют от 0,016 дюйма до 0,050 дюйма (от 0,40 до 1,3 мм) в зависимости от применения. Как правило, в тональном кольце должно быть не более 0,006 дюйма биения, потому что слишком большое биение может вызвать неустойчивый сигнал. Треснувшее тональное кольцо также может вызвать неустойчивый сигнал.

      При использовании магнитных датчиков WSS целостность датчика можно проверить, подключив омметр к его клеммам. Спецификации сопротивления будут варьироваться в зависимости от приложения, но большинство датчиков должны показывать от 450 до 2200 Ом (всегда ищите точные характеристики, потому что они могут сильно различаться от одного транспортного средства к другому). Если датчик показывает обрыв, короткое замыкание или не соответствует техническим характеристикам, он не может генерировать точный сигнал и должен быть заменен.

      Вы также можете проверить выходной сигнал датчика, вращая шину вручную со скоростью примерно один оборот в секунду. С вольтметром, подключенным к клеммам датчика, хороший датчик WSS должен генерировать от 50 до 700 милливольт переменного тока.

      Если выход датчика низкий, а датчик съемный, вытащите его и очистите наконечник. Также проверьте воздушный зазор при установленном датчике (обратитесь к спецификациям производителя автомобиля и процедуре регулировки).

      Если у вас есть цифровой запоминающий осциллограф, вы можете подключить провода к клеммам датчика WSS и наблюдать форму сигнала на осциллографе. Осциллограф покажет напряжение и частоту сигнала, а также любые отсутствующие или искаженные горбы на синусоидальной волне. Если один или несколько выступов на волновой картине значительно короче других, это указывает на повреждение одного или нескольких зубцов тонального кольца датчика.

      На амплитуду сигнала влияет воздушный зазор между каждым зубом и датчиком, поэтому, если зуб сломан, он не будет генерировать такой сильный импульс, как другие зубы. Исправление будет заключаться в замене поврежденного тонального кольца (или концентратора, если датчик и тональное кольцо являются неотъемлемыми частями узла концентратора).

      Еще одна вещь, на которую следует обратить внимание, это несоответствие деталей. Для получения точного сигнала тональное кольцо датчика должно иметь правильное количество зубцов для приложения. Убедитесь, что тональное кольцо на сменном роторе, барабане, полуоси или подвесном ШРУСе такое же, как и у оригинала, если какие-либо из этих деталей недавно были заменены или нуждаются в замене.

      АКТИВНЫЕ ДАТЧИКИ WSS
      В последние годы появилось несколько новых типов «активных» датчиков WSS. Они используются на многих моделях Chrysler, Jeep и Mercedes 1999 года и новее с системами Teves Mark 20e и выше Teves ABS. Активные датчики WSS также используются в Ford Focus, Toyota Tundra и других автомобилях. Этот тип датчика становится все более распространенным на автомобилях последних моделей из-за его большей точности на низких скоростях.

      Активные датчики WSS, которые Chrysler называет «магниторезистивными» датчиками, работают как датчик «эффекта Холла» и генерируют прямоугольный цифровой сигнал включения-выключения, частота которого изменяется в зависимости от скорости вращения колеса. Этот тип датчика обнаруживает изменение магнитной полярности (потока), когда зубцы тонального кольца или небольшие магниты проходят под ним. Небольшие магниты могут быть встроены в подшипники колес или уплотнение подшипника, чтобы датчик WSS мог считывать показания.

      Активные датчики часто имеют три провода: вход опорного напряжения (от 5 до 12 вольт), сигнальный выход и заземление. Но некоторые активные датчики имеют только два провода (опорное напряжение и обратный сигнал).

      Как отличить 2-проводной активный датчик от 2-проводного пассивного датчика? Включите зажигание и проверьте оба провода вольтметром. Если вы видите показания напряжения (от 5 до 12 В), у вас есть активный датчик WSS. Если вы не видите напряжения (0 В), у вас пассивный датчик WSS.

      Активные датчики WSS также имеют встроенную схему внутри самого датчика, которая преобразует и усиливает сигнал, прежде чем он вернется в модуль управления. Это позволяет датчику считывать скорость вращения колес вплоть до нуля миль в час (что улучшает контроль ABS на низких скоростях, когда автомобиль останавливается).

      При включенном ключе активный датчик WSS имеет два состояния: низкое и высокое. В низком состоянии он генерирует фиксированный возвратный сигнал 0,9 В приблизительно 7 миллиампер. В высоком состоянии он генерирует сигнал 1,65 вольта и 14 миллиампер. Скорость, с которой он переключается между высоким и низким состояниями, соответствует скорости колеса.

      Датчик этого типа должен быть подключен к своему жгуту проводов для его проверки, а ключ зажигания должен быть включен, чтобы модуль управления мог подавать опорное напряжение на датчик. Если вы забудете и оставите ключ выключенным, вы не получите никаких выходных данных от активного датчика WSS.

      Из-за дополнительной электронной схемы внутри датчика активный датчик WSS нельзя проверить с помощью омметра, как пассивный датчик WSS. Надо смотреть на его выходной сигнал при вращении руля и включенном зажигании. Это можно сделать с помощью диагностического прибора (поищите показания в милях в час при вращении шины или во время тест-драйва), с помощью вольтметра (очень медленно поверните колесо и посмотрите на изменение выходного напряжения с высокого на низкий), с помощью индикатор NOID (светодиоды на индикаторе NOID будут мигать при обнаружении сигнального импульса) или DSO.

      No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
