Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым. При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

Четырехтактный процесс

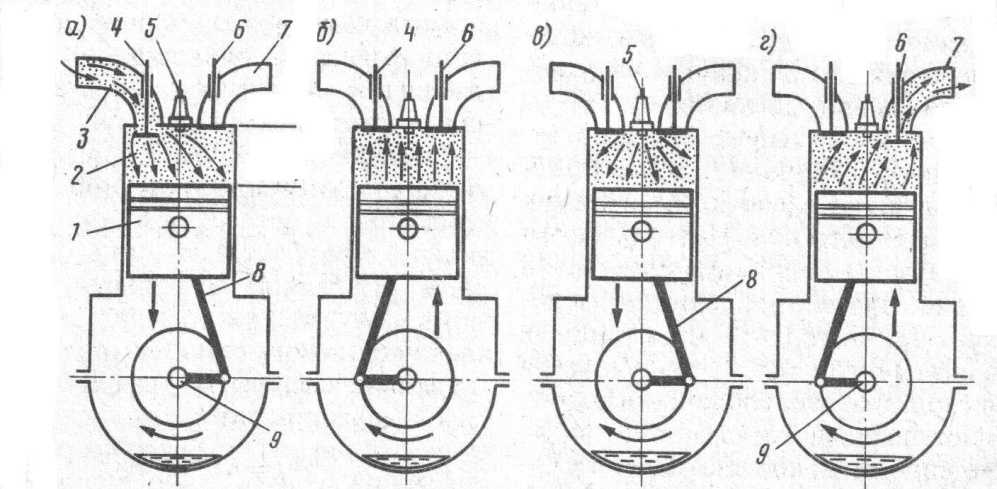

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

мк амевро » Принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания

В этой статье будут рассмотрены принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания. Этот двигатель взят для простоты понятия физических процессов, для того чтобы понять, как работают все подобные двигатели. На самом деле всё намного сложнее каждый процесс имеет столько особенностей, что и у специалистов, хорошо знающих работу двигателя, часто возникают споры по многим вопросам. Но все бензиновые двигатели (двигатели с принудительным зажиганием) работают на основе принципов, впервые описанных немецким инженером Отто.

Двигатель нужен для обеспечения автомобиля (если это не стационарный двигатель) механической энергией. Двигатель создаёт эту энергию. Но из школьного курса физики известно, что энергия не возникает из ничего и не исчезает бесследно. Что же является источником механической энергии, вырабатываемой двигателем, какую энергию он преобразует в механическую? Источником энергии двигателя внутреннего сгорания является энергия межмолекулярных связей углеводородного топлива, сгорающего в цилиндрах двигателя. Во время сгорания углеводородного топлива происходит разрыв этих связей с большим выделением тепловой энергии, которую двигатель и преобразует в механическую энергию в форме вращательного движения.

Для химических реакций, происходящих при сгорании топлива, требуется окислитель. Для этого используется кислород, содержащийся в окружающем атмосферном воздухе. Воздух это смесь газов, кислорода в этой смеси приблизительно 21%. В цилиндрах двигателя сгорает смесь топлива с воздухом. В идеальном случае все молекулы углеводородов, поданные в цилиндр, сгорая, соединяются со всеми молекулами кислорода, поданными в цилиндр во время одного рабочего цикла. То есть после процесса сгорания в цилиндре двигателя не должно остаться не одной молекулы топлива, и не одной свободной молекулы кислорода.

Химические реакции, во время которых полностью используются все активные вещества, называются стехиометрическими. Во время стехиометрического процесса для полного сгорания всех молекул 1-го килограмма топлива необходимо использовать приблизительно 14,7 килограммов воздуха. Это идеальный процесс, но реально при работе двигателя на различных режимах обеспечить его достаточно трудно, тем более что на некоторых режимах двигатель будет работать устойчиво, только если смесь отличается от стехиометрической.

Разобравшись, откуда берётся механическая энергия, приступим к изучению принципов работы двигателя. Как уже было отмечено ранее, здесь будет рассматриваться работа четырёхтактного двигателя внутреннего сгорания, работающего по циклу Отто. Основным признаком цикла Отто можно назвать то, что перед воспламенением топливовоздушная смесь предварительно сжимается, а зажигание смеси происходит от постороннего источника – в современных двигателях только при помощи электрической искры.

За время становления и развития двигателя внутреннего сгорания было изобретено очень много различных конструкций и, разумеется, двигатель, работающий на принципах цикла Отто, был далеко не единственный. Из двигателей с возвратной поступательным движением поршня можно назвать двигатель, работающий по циклу Аткинсона, а из двигателей с круговым движением поршня наиболее известен роторно-поршневой двигатель Ванкеля. Существует большое количество вообще экзотических конструкций. Но все они не получили широкого практического применения. Более 99,9% используемых в настоящее время двигателей внутреннего сгорания работают по циклу Отто, (в данной статье сюда будут отнесены и дизельные двигатели) которые в свою очередь подразделяются на двигатели с электрическим воспламенением смеси и дизельные двигатели, с компрессионным воспламенением смеси.

Принципы работы таких двигателей и будут рассмотрены в этой статье.

И бензиновые и дизельные двигатели могут быть не только четырёхтактными, но и двухтактными. В настоящее время двухтактные двигатели на автомобиле не применяются, поэтому в данной главе они рассматриваться не будут.

Прежде чем рассматривать принципы работы двигателя рассмотрим, из каких основных деталей он состоит.

Основные детали простейшего ДВС

1. Цилиндр.
2. Поршень.
3. Камера сгорания.
4. Шатун.
5. Коленчатый вал.
6. Впускной канал.
7. Впускной клапан.
8. Впускной распределительный вал.
9. Выпускной канал.
10. Выпускной клапан.
11. Выпускной распределительный вал.
12. Свеча зажигания.
13. Топливная форсунка (не показана).
14. Маховик двигателя (не показан).

1. Цилиндр – основа двигателя, именно в нём происходит процесс сгорания топлива, цилиндр является направляющим элементом для движения поршня.

2. Поршень – деталь, перемещающаяся в цилиндре под воздействием расширяющихся газов или под воздействием кривошипно-шатунного механизма. Условно примем, что скользящее соединение, между поршнем и стенками цилиндра абсолютно герметично, то есть, ни какие газа не могут просочиться через это соединение.

3. Камера сгорания – пространство над поршнем, когда поршень находится в самой верхней точке своего хода (ВМТ).

4. Шатун – это стержень, передающий усилие от поршня к кривошипу коленчатого вала и, наоборот, от коленчатого вала к поршню.

5. Коленчатый вал – служит для преобразования возвратно-поступательного движения поршня во вращательное, именно такое движение наиболее удобно для использования.

6. Впускной канал – канал, по которому топливовоздушная смесь поступает в цилиндр двигателя.

7. Впускной клапан – соединяет впускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу топливовоздушной смеси в цилиндр двигателя.

8. Впускной распределительный вал – открывает и закрывает впускной клапан в нужное время.

9. Выпускной канал – канал, по которому отработавшие газы выводятся из двигателя в атмосферу.

10. Выпускной клапан – соединяет выпускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу отработавших газов из цилиндра двигателя.

11. Выпускной распределительный вал – открывает и закрывает выпускной клапан в нужное время.

12. Свеча зажигания – служит для воспламенения сжатой топливовоздушной смеси в необходимое время.

13. Топливная форсунка – служит для распыления топлива в воздухе, поступающем в цилиндр двигателя.

14. Маховик двигателя – служит для необходимого перемещения поршня за счёт сил инерции во время всех тактов, кроме рабочего.

Далее придётся понять и запомнить довольно много специальных терминов, но сейчас упомянем, без полного объяснения, только некоторые.

1 — Верхняя мёртвая точка (ВМТ) – точка в которой поршень останавливается при изменении направления своего движения вверх цилиндра на движение вниз.

2 — Нижняя мёртвая точка (НМТ) – точка в которой поршень останавливается при изменении направления своего движения вниз цилиндра на движение вверх.

3 — Ход поршня – расстояние, проходимое поршнем при перемещении от ВМТ к НМТ или наоборот.

4 — Такт двигателя – перемещение поршня от одной мёртвой точки к другой. Во время каждого такта коленчатый вал двигателя совершает половину оборота (180?).

5 — Цикл – периодичное повторение четырёх тактов двигателя во время работы. Полный цикл двигателя состоит из четырёх тактов и совершается за два полных оборота коленчатого вала (720?).

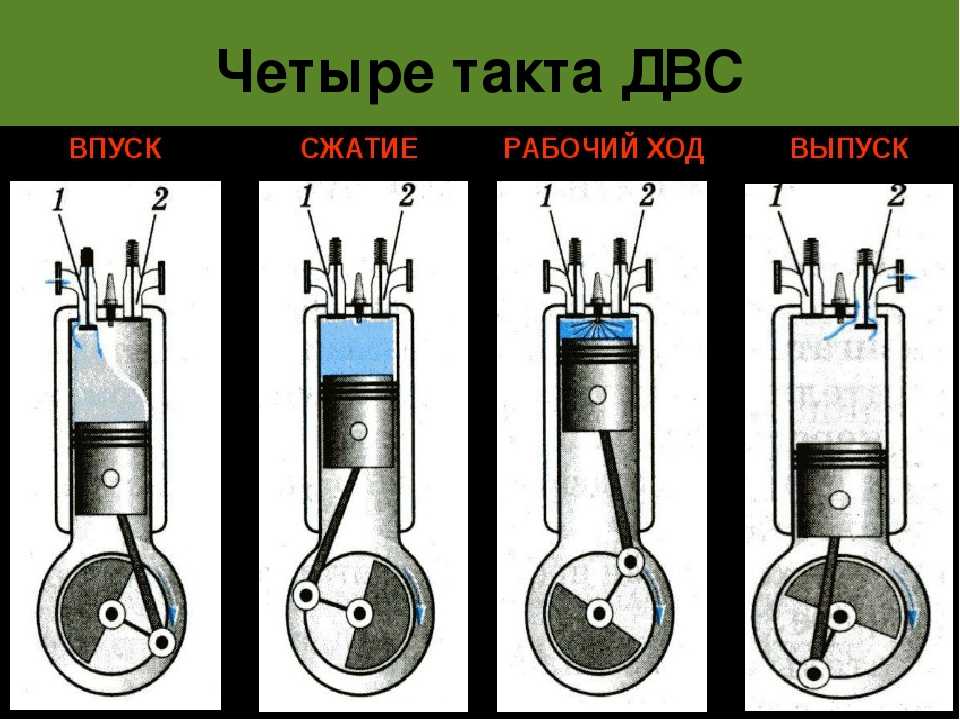

Принципы работы простейшего одноцилиндрового четырёхтактного двигателя:

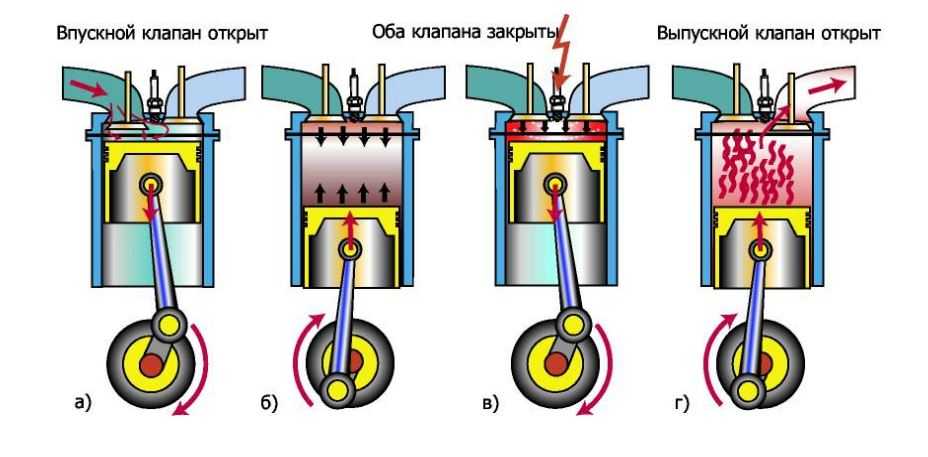

1 — Такт всасывания

(поступления топливовоздушной смеси в цилиндр).

Впускной клапан открыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия (стартёра двигателя, заводной ручки или инерции маховика), передаваемого поршню шатуном, поршень перемещается от ВМТ к НМТ. Поскольку соединение между поршнем и цилиндром полностью герметично, в пространстве над поршнем образуется пониженное давление (разрежение). Под воздействием атмосферного давления воздух через впускной канал, и открытый впускной клапан, начинает поступать в цилиндр двигателя. В это время топливная форсунка распыляет в поступающем воздухе необходимое количество топлива, в результате чего в цилиндр поступает горючая топливовоздушная смесь.

При достижении поршнем НМТ впускной клапан закрывается.

2 — Такт сжатия.

Оба клапана закрыты.

Под воздействием внешнего усилия поршень перемещается из НМТ к ВМТ. При этом в цилиндре происходит сжатие топливовоздушной смеси. По окончании такта сжатия, когда поршень встаёт в положении ВМТ, вся топливовоздушная смесь находится в сжатом состоянии в камере сгорания.

В это время свеча зажигания при помощи электрической искры воспламеняет сжатую топливовоздушную смесь. В дизельном двигателе в камеру сгорания при помощи топливной форсунки впрыскивается мелко распылённое топливо. В результате чего в обоих случаях происходит воспламенение смеси.

3 — Рабочий такт.

Оба клапана закрыты.

При сгорании топливовоздушной смеси в цилиндре резко поднимается температура и, главное, давление. Это давление равномерно давит во все стороны, но стенки камеры сгорания и цилиндра рассчитаны на это давления. А вод давление, оказываемое расширяющимися газами на поршень, днище которого является нижней частью камеры сгорания, заставляет поршень перемещаться вниз от ВМТ к НМТ. Это усилие через шатун передаётся на кривошип коленчатого вала, который преобразует поступательное движение поршня во вращательное движение.

При достижении поршнем НМТ открывается выпускной клапан.

4 — Такт выпуска.

Впускной клапан закрыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия, передаваемого на поршень через шатун, поршень перемещается из положения НМТ в положение ВМТ. Во время этого перемещения поршень вытесняет из цилиндра отработавшие газы через открытый выпускной клапан в выпускной канал и далее в атмосферу.

И так, мы рассмотрели полный цикл двигателя, состоящий из четырех тактов. Далее этот цикл повторяется бесконечно, пока двигатель не будет выключен или не закончится бензин в баке автомобиля.

Наверное, Вы обратили внимание, что из четырёх тактов полезным является только один – рабочий такт. Именно во время этого такта вырабатывается необходимая энергия. Все другие такты являются вспомогательными. Возможно, такая конструкция может показаться не эффективной, но лучшего, по всем показателям, пока ничего не изобретено. Да, существуют двухтактные двигатели, в которых полный цикл осуществляется за один поворот коленчатого вала. Существует роторно-поршневой двигатель Ванкеля, в котором вообще нет деталей, совершающих возвратно-поступательное движение, но этим конструкциям, при некоторых преимуществах, присущи свои недостатки, поэтому двигатели, работающие по четырёхтактному циклу Отто, в настоящее время имеют практически монопольное распространение в мире. И какой-либо замены им, в обозримом будущем, реально не предвидится.

Дизельный двигатель.

Двигатель, изобретённый немецким изобретателем Рудольфом Дизелем, очень похож и по конструкции и принципам работы на двигатель, работающий на бензине, описанный ранее. Но есть одно существенное различие. В этом двигателе воспламенение топливовоздушной смеси происходит не при помощи электрической искры, а за счёт контакта топлива с горячим воздухом находящемся в цилиндре. Такое воспламенение рабочей смеси называется компрессионным зажиганием. А откуда в цилиндре взялся горячий воздух, где его подогрели? Разумеется, никто его нарочно не грел. Если Вам когда-либо приходилось накачивать ручным насосом шину велосипеда, или автомобиля, вы могли обратить внимание, что довольно быстро насос начинает нагреваться. И вообще из школьного курса физики известно, что при сжатии все газы нагреваются, а воздух есть ничто иное, как смесь газов. Сжатие воздуха в двигателе происходит очень быстро, поэтому к концу такта сжатия воздух, находящийся в цилиндре дизельного двигателя, имеет очень высокую температуру (700 ? 900?С).

Поскольку физический процесс немного отличается от описанного ранее бензинового двигателя, в конструкции дизельного двигателя имеются некоторые отличия. Главное отличие в более высокой степени сжатия. У дизельного двигателя отсутствует свеча зажигания, вместо неё непосредственно в головку блока цилиндров вставлена топливная форсунка, разумеется, во впускном канале топливная форсунка отсутствует. В отличие от бензинового двигателя, в цилиндры которого во время такта всасывания поступает смесь бензина с воздухом, цилиндры дизельного воздуха поступает чистый воздух. При достижении поршнем ВМТ во время такта сжатия, в камере сгорания дизельного двигателя находится сжатый воздух, имеющий высокую температуру. И в то время, когда в бензиновом двигателе происходит воспламенение смеси при помощи электрической свечи, в камеру сгорания дизельного двигателя под большим давлением впрыскивается мелко распылённое дизельное топливо. Соприкасаясь с горячим воздухом, находящимся в камере сгорания, топливо воспламеняется.

Запомните основные отличия дизельного двигателя от бензинового.

1 – Топливо в дизельном двигателе воспламеняется не при помощи электрической искры, а за счёт контакта топлива с воздухом, имеющим высокую температуру.

2 – Регулировка крутящего момента и мощности двигателя осуществляется за счёт изменения качества, а не количества топливовоздушной смеси, поэтому в дизельном двигателе отсутствует дроссельная заслонка, регулирующая количество поступающего в цилиндры двигателя воздуха. То есть крутящий момент изменяется количеством впрыскивания топлива без изменения объёма всасываемого воздуха.

Не путайте дизельный двигатель с современными бензиновыми двигателями, с непосредственным впрыском. В этих двигателях топливная форсунка перенесена из впускного канала на головку двигателя, но не вместо свечи зажигания, а установлена совместно с ней. В этом случае топливная форсунка впрыскивает топливо непосредственно в цилиндр. Топливовоздушная смесь в таком двигателе воспламеняется не при помощи компрессионного зажигания, а при помощи электрической искры. А имеющаяся во впускном тракте дроссельная заслонка регулирует количество воздуха, поступающего в цилиндр.

Мы рассмотрели принципы работы простейшего одноцилиндрового двигателя, поняли, как возникает необходимая нам механическая энергия, но для простоты объяснения пришлось прибегнуть очень ко многим упрощениям. Например, клапаны открываются или закрываются не точно в ВМТ или НМТ. Свеча бензинового двигателя воспламеняет смесь или топливная форсунка дизельного двигателя нагнетает топливо в цилиндр не совсем точно при нахождении поршня в ВМТ. Да и двигатель, чаще всего имеет не один, а несколько цилиндров, от 1-го до 16, в автомобильной промышленности, а авиации или на флоте встречались двигатели, имеющие 64 цилиндра. Но основой любого двигателя является цилиндр.

Ранее были рассмотрены некоторые термины, имеющие отношение к цилиндру двигателя, теперь придётся их рассмотреть более подробно и познакомиться с некоторыми новыми.

1. Радиус кривошипа.

Расстояние между осями коренных и шатунных шеек коленчатого вала.
Коренными называются шейки коленчатого вала, в которых вал вращается в блоке цилиндров двигателя.
Шатунными называются шейки, к которым подсоединены шатуны поршней.
Для образования кривошипа ось коренных шеек смещена относительно оси шатунных шеек.
Радиус кривошипа является очень важным конструкционным параметром двигателя. Изменяя радиус кривошипа можно подобрать необходимое соотношение между крутящим моментом и максимальными оборотами двигателя, при неизменном объёме цилиндра.
(Обычно измеряется в миллиметрах)

2. Ход поршня:
Ход поршня, то есть расстояние между НМТ и ВМТ, равен удвоенной величине радиуса кривошипа.

3. Диаметр цилиндра:

Это диаметр внутреннего отверстия цилиндра. Условно принимаем, что диаметр поршня равен диаметру цилиндра.
(Обычно измеряется в миллиметрах)

4. Рабочий объём цилиндра:
Рабочим объёмом цилиндра называется объём, вытесняемый поршнем при перемещении от НМТ к ВМТ.
(Обычно измеряется в кубических сантиметрах (см?) или литрах.)
Рабочий объём цилиндра равен произведению хода поршня на площадь днища поршня.

5. Объём камеры сгорания.
Это объем пространства, находящегося над поршнем, во время нахождения поршня в ВМТ.
(Обычно измеряется в кубических сантиметрах.)
Камера сгорания большинства двигателей имеет сложную форму, поэтому определить её точный объём расчётным методом сложно. Для определения объёма камеры сгорания применяются различные методы прямого измерения.

6. Полный объём цилиндра.
Это сумма объёма камеры сгорания и рабочего объёма цилиндра.
(Обычно измеряется в кубических сантиметрах или литрах.)
Полный объём многоцилиндрового двигателя равен полному объёму одного цилиндра умноженному на количество цилиндров двигателя.

7. Степень сжатия.
Это соотношение полного объёма цилиндра к объёму камеры сгорания. Другими словами это соотношение объёма цилиндра в сумме с объёмом камеры сгорания, когда поршень находится НМТ к объёму пространства, расположенному над поршнем, когда поршень находится в положении ВМТ.
(Безразмерная единица)

8. Соотношение диаметра цилиндра к величине хода поршня:
Является очень важным параметром при конструировании двигателя внутреннего сгорания. Двигатели, в которых ход поршня больше диаметра цилиндра называются длиноходными, двигатели, в которых ход поршня меньше диаметра цилиндра, называются короткоходными.

Значение степени сжатия.

Степень сжатия это один из очень важных технических показателей двигателя внутреннего сгорания, поэтому рассмотрим его более подробно. В общем, повышение степени сжатия поднимает эффективность работы двигателя внутреннего сгорания, то есть при сгорании равного объёма топлива двигатель производит больше механической энергии. При повышенной степени сжатия молекулы топлива физически приближаются друг к другу. При этом топливовоздушная смесь имеет более высокую температуру, в результате чего достигается лучшее испарение частичек топлива и их более равномерное перемешивание с воздухом. Для каждого типа бензина имеется предельное значение степени сжатия. Чем выше октановое число бензина, тем выше степень сжатия, при которой может работать двигатель. При превышении допустимой степени сжатия и, соответственно температуры в камере сгорания, двигатель начинает работать с детонацией (самопроизвольное воспламенение смеси). Процесс детонации достаточно сложный, поэтому, на данном этапе, ограничимся пониманием, что причиной детонации является неправильное сгорание топливовоздушной смеси. При работе двигателя с детонацией резко уменьшается эффективность работы двигателя, и более того, возросшие ударные нагрузки могут привести к разрушению двигателя. Сильные стуки во время работы двигателя являются признаком детонации. Этот режим работы очень вреден для двигателя.

Современные электронные системы управления двигателем практически исключили работу двигателя с детонацией, но те, кому пришлось ездить на автомобилях с двигателями, не имеющих электронных систем управления, помнят, что режим детонации возникал довольно часто.

Раньше для повышения октанового числа бензина применялись специальные присадки на основе свинца. Применение этих присадок позволяло поднять степень сжатия до 12,5:1, но сейчас, в соответствии с законодательными нормами по охране окружающей среды, по причине того, что свинец наносит большой вред окружающей среде, применение присадок на основе свинца запрещено.

Степень сжатия современных бензиновых двигателей равна 10:1 ? 11:1. Величина степени сжатия может изменяться не только от качества предполагаемого к использованию бензина, но и от конструкции двигателя. Современные двигатели, имеющие систему управления двигателя с датчиком детонации, позволяют поднять степень сжатия до 13:1. Такие системы управления, регулируя угол опережения зажигания в каждом отдельном цилиндре, на основе информации, полученной от датчика детонации, позволяют двигателю работать на грани возникновения детонации, но не допускают её. Двигатели с непосредственным впрыском бензина в камеру сгорания из-за особенностей процессов, протекающих в цилиндре, тоже могут работать с повышенной степенью сжатия.

Поскольку воспламенение топлива в дизельных двигателях происходит за счёт нагрева воздуха, находящегося в цилиндре, степень сжатия дизельных двигателей выше, чем бензиновых. Степень сжатия дизельных двигателей лежит в диапазоне 14:1 ? 23:1.

Двигатели с принудительным нагнетанием воздуха в цилиндры (турбокомпрессор или механический нагнетатель), как бензиновые, так и дизельные, имеют более низкую степень сжатия по сравнению с атмосферными двигателями. Это вызвано тем, что перед началом такта сжатия в цилиндре находится большая масса воздуха (и топлива). Слишком высокое давление в цилиндре в конце такта сжатия может привести к разрушению двигателя.

Ранее отмечалось, что повышение степени сжатия явление, в целом, очень желательное, но в действительности всё несколько сложнее. Двигатель внутреннего сгорания, особенно автомобильный, постоянно работает на различных режимах скорости вращения и нагрузок. Научные исследования в данной области показали, что на некоторых режимах двигатель эффективней работает с более низкой степенью сжатия, а на других режимах степень сжатия может быть повышена без риска нанесения повреждений двигателю. Некоторые производители попытались создать двигатель с изменяемой во время работы степенью сжатия. Пионером в этой области, добившимся заметных результатов, был шведский производитель автомобилей SAAB. Работы в этом направлении проводились и другими производителями автомобилей. Но до настоящего времени серийные автомобили с изменяемой степенью сжатия на рынке отсутствуют. Очевидно, это будет следующим направлением повышения эффективности двигателя внутреннего сгорания.

Ранее были рассмотрены некоторые термины, определяющие геометрические показатели двигателя. Далее запомним некоторые термины, определяющие работу двигателя внутреннего сгорания, как простейшего одноцилиндрового, так более сложных двигателей.

1. Мощность двигателя. Измеряется в киловаттах (кВт) или в старых, для некоторых более привычных единицах измерения, лошадиных силах (л. с.)
2. Крутящий момент. Измеряется в ньютонах на метр (Н•м).
3. Удельная литровая мощность. Измеряется отношением максимальной мощности двигателя к рабочему объёму цилиндров двигателя (кВт/литр)
4. Удельная весовая мощность. Измеряется отношением максимальной мощности двигателя к весу двигателя (кВт/Кг).
5. Топливная эффективность. Измеряется массой топлива, которое необходимо потратить на выработку мощности в один киловатт в течение часа (гр/кВт*час)
6. Скорость вращения. В автомобилестроении, как и во многих других областях техники, скорость (частота) вращения коленчатого вала измеряется в оборотах в минуту (об/мин).

За прошедшие более чем сто лет с момента изобретения двигателя внутреннего сгорания (ДВС) количество его конструкций было столь велико, что их не только описать невозможно, их просто никто даже перечислить не сможет, да и задачи такой, в общем, нет. Четко понимая общие принципы работы ДВС (кратко описанные в данной статье), можно разобраться в любой конструкции.

Е.Н. Жарцов

Принцип работы 4-тактного дизельного двигателя и схема

Как мы знаем, существует много транспортных средств, использующих дизельный двигатель в качестве источника. Подобно грузовику или автобусу, этому транспортному средству нужен большой крутящий момент, чтобы заставить его двигаться. Так что, дизель имеет место.

Это правда, дизельные двигатели имеют большой крутящий момент. Кроме того, дизельные двигатели также имеют преимущества в топливной экономичности, причина в том, что соотношение воздуха и топлива очень тонкое. Так что расход топлива становится более эффективным.

Для тех из вас, кому интересно, как работает 4-тактный дизельный двигатель, мы подробно объясним эту статью

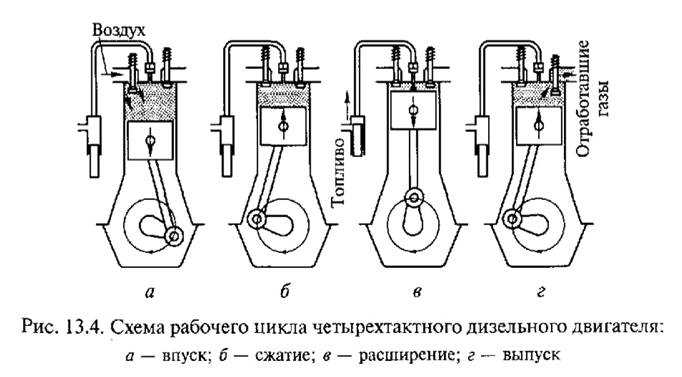

Принцип работы четырехтактного дизельного двигателя

Двигатель транспортного средства имеет главный механизм на поршневой части.

Внутри двигателя поршень движется вверх и вниз. Движение поршня вверх увеличивает объем камеры сгорания, а движение поршня вниз уменьшает объем камеры сгорания.

от изменения объема камеры сгорания дизель может работать.

А как насчет 4-этапного цикла?

Четырехтактный дизельный двигатель означает, что в одном цикле двигателя происходит четыре процесса. где каждый процесс работает за одно движение поршня. это означает, что если 4-ступенчатый двигатель имеет 4 процесса, поршень будет двигаться 4 раза (дважды вверх, дважды вниз).

Есть 5 основных частей, которые вам нужно понять в первую очередь;

Блок цилиндров, этот цилиндрический компонент используется в качестве траектории движения поршня

• Поршень, эта деталь имеет трубчатую форму и перемещается вверх и вниз внутри блока цилиндров
• Головка цилиндра, используется в качестве крышки верхней части цилиндра и места для установки некоторых навесных устройств двигателя, таких как форсунки и клапаны
• Форсунка, используется для впрыска дизельного топлива внутрь камеры сгорания под высоким давлением
• Шатун и коленчатый вал, эти два компонента используются для изменения формы энергии с направленного движения на круговое

Тогда какие процессы? Вот и все

1. Всасывающая ступенька

Такт всасывания также называют тактом впуска, то есть процессом поступления воздуха в полость цилиндра. Этот впуск воздуха происходит, когда поршень движется вниз от ВМТ (верхней мертвой точки) до НМТ (нижней мертвой точки). Это движение увеличит объем в цилиндре двигателя.

С другой стороны впускной клапан открыт, в результате чего поршень будет подсасывать воздух из впускного коллектора, так что воздух снаружи поступает во впускной клапан, заполняя полость цилиндра.

2. Ступени сжатия

Этап сжатия представляет собой процесс сжатия воздуха внутри камеры цилиндра. Зачем нужно сжимать воздух? это связано с процессом сгорания топлива.

Возможно, вы знаете, что дизельный двигатель не оборудован свечами зажигания, потому что дизельный двигатель может гореть без образования искры от свечи зажигания. Это известно как самовозгорание.

Однако для самовозгорания воздух должен сжиматься до тех пор, пока температура не превысит температуру горения дизельного топлива. Таким образом, дизельное топливо, впрыскиваемое при высокой температуре, может сгореть само по себе.

Этот этап сжатия происходит после этапа всасывания, когда поршень достигает НМТ в конце этапа всасывания, поршень снова поднимается до ВМТ. В результате происходит сужение объема цилиндра. В этом состоянии и впускной клапан, и выпускной клапан закрыты, так что сужение пространства цилиндра сжимает воздух внутри.

3. Этап горения

Стадия сгорания является основным процессом двигателя. В этом процессе дизельное топливо подается через форсунку в камеру сгорания.

Как мы уже говорили, температура воздуха будет подниматься выше температуры горения дизельного топлива. А когда поршень достигает ВМТ, воздух уже находится на самом высоком температурном уровне (превышающем температуру горения дизеля). В этом состоянии дизель впрыскивается через форсунки, и топливо распыляется через форсунку. В результате произошло горение, производившее мощность расширения.

Эта сила расширения заставит поршень двигаться вниз к НМТ. Расширение также используется для запуска автомобиля. Потому что мощность очень высока.

4. Вытяжная ступень

Этап выхлопа представляет собой процесс удаления остаточных газов сгорания из камеры сгорания. Этот процесс происходит, когда поршень возвращается в ВМТ после воздействия расширения мощности сгорания.

На этом этапе выпускной клапан открывается, так что движение поршня вверх выталкивает остаточный газ сгорания в выпускной коллектор.

Заключение

Когда поршень достигает ВМТ в конце такта выпуска, цикл полностью завершен. Это означает, что есть 4 процесса: этап всасывания, когда поршень движется вниз, этап сжатия, когда поршень движется вверх, этап горения, когда поршень движется вниз, последний этап выпуска, когда поршень движется вверх.

Из этого утверждения мы можем узнать, что 4-тактный двигатель производит сгорание через каждые 2 оборота коленчатого вала.

Завершающим этапом является такт выпуска, когда поршень поднимается в ВМТ на последнем этапе выпуска, поршень опускается и переходит к следующему циклу.

Спасибо за внимание, надеюсь, будет полезно для всех вас.

Принцип работы четырехтактного дизельного двигателя — Engihub

Все студенты инженерных специальностей, особенно инженеры-механики, знакомы со словом «дизельный двигатель». Эти люди могут лучше знать принцип работы дизельного двигателя, а также автомобильного двигателя.

Если у вас нет степени бакалавра в области машиностроения, вы все равно легко поймете, как работает двигатель внутреннего сгорания. Вам просто нужно прочитать статью полностью.

Дизельный двигатель широко используется в автомобилестроении, автомобильной промышленности и автопроизводителях. Его также можно использовать в дизельных генераторах и на кораблях. В настоящее время сельскохозяйственный насос также приводится в действие небольшим дизельным двигателем.

Если вы механик по дизельным двигателям или хотите стать техником и механиком по обслуживанию дизельных двигателей, эта статья для вас.

Я хотел бы поделиться подробностями в очень простой форме, чтобы вы лучше поняли работу двигателя.

В дизельном двигателе в качестве топлива используется дизельное топливо, легкое и тяжелое топливо. Это топливо воспламеняется путем впрыскивания в цилиндр двигателя воздуха, сжатого до очень высокого давления.

Температура сжатого воздуха достаточно высока для воспламенения топлива. Следовательно, в дизельном двигателе не используется свеча зажигания.

Этот высокотемпературный сжатый воздух, используемый в виде очень тонкого распыления, впрыскивается с контролируемой скоростью. Итак, сгорание топлива происходит при постоянном давлении.

Для этой операции используется топливный инжектор или топливный насос высокого давления или топливный распылитель. Мощность генерируется при завершении рабочего хода.

Ход всасывания

В этом такте поршень движется вниз от верхней мертвой точки к нижней мертвой точке. В результате впускной клапан открывается, и воздух всасывается в цилиндр.

После забора достаточного количества воздуха под давлением всасывающий клапан закрывается в конце хода. Выпускной клапан остается закрытым во время этого такта.

Такт сжатия

В этом ходе поршень движется вверх от нижней мертвой точки к верхней мертвой точке. Во время этого такта впускной и выпускной клапаны закрыты.

Воздух, всасываемый в цилиндр во время такта всасывания, захватывается внутри цилиндра и сжимается за счет движения поршня вверх.

В дизельном двигателе используется очень высокая степень сжатия, в результате чего воздух в конечном итоге сжимается до очень высокого давления — до 40 кг/см², при этом давлении температура воздуха достигает 1000° Цельсия, что достаточно для воспламенения топлива.

Такт постоянного давления

В этом такте топливо впрыскивается в горячий сжатый воздух, где оно начинает гореть при постоянном давлении. При перемещении поршня в верхнюю мертвую точку подача топлива прекращается.

Следует сказать, что топливо впрыскивается в конце такта сжатия и впрыск продолжается до точки отсечки, но на практике зажигание начинается до конца такта сжатия, чтобы обеспечить метка зажигания.

Рабочий  или Рабочий ход

В этом ходе впускной и выпускной клапаны остаются закрытыми.

Горячие газы (которые образуются в результате воспламенения топлива во время такта сжатия) и сжатый воздух теперь адиабатически расширяются в цилиндре, толкая поршень вниз, и, следовательно, совершается работа.

В конце хода поршень наконец достигает нижней мертвой точки.

Такт выпуска

В этом такте поршень снова движется вверх. Выпускной клапан открывается, а впускной и топливный клапаны закрываются.
