Предохранители и реле Audi A4 B5 Avant c расшифровкой и схемами блоков
Начало выпуска данной модели Audi a4 b5 является 1994 год. С небольшими изменениями она выпускалась до 2001 года. Сначала была доступна только версия седан, универсал (Avant) появилась годом позже. Автомобиль базируется на той же платформе, что и Volkswagen Passat пятого поколения. В данном материале предоставлена информация о схемах реле и предохранителях Ауди а4 б5 1994, 1995, 1996, 1997, 1998, 1999, 2000 годов выпуска.
Расположение предохранителей может отличаться от представленного, и зависит от комплектации автомобиля и года выпуска.
Содержание
- 1 Расположение основного блока предохранителей
- 2 Расположение реле Ауди А4.
- 3 Плата реле блока электроники в моторном отсеке
- 4 Дополнительная плата реле
- 5 Дополнительная информация
- 6 Элекстросхема ауди а4 б5
Он находится в салоне автомобиля с левой стороны сбоку панели.
Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).
Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

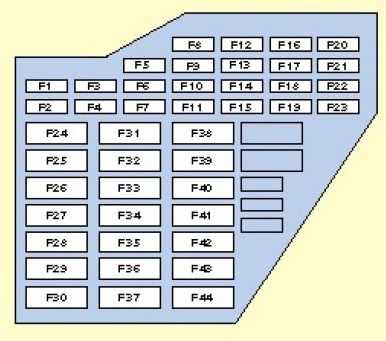

фото блока с предохранителями и блоком релеТаблица с описанием предохранителей
| Назначение предохранителей Ауди а4 | |
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD – чейнджер |
| 11 | 5А Круиз-контроль [АКПП] |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП [4-ступенчатая], кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя audi a4 |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Освещение багажника, центральный замок |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) |
| 42 | 40А Вспомогательный воздушный вентилятор |
| 43 | 5А S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30А Подогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А.
Схема дополнительного блока с реле и предохранителями
На 8-местной дополнительной опоре
18 | Гидравлический насос ABS | 50 А |
19 | Электрический вентилятор радиатора | 40 А |
21 | Катушка реле вентилятора радиатора | 5 А |
22 | Стеклоподъемник сзади с электроприводом | 30 А |
23 | Стеклоподъемник впереди с электроприводом | 30 А |
24 | Центральный замок и сигнальная противоугонная система | 15 А |

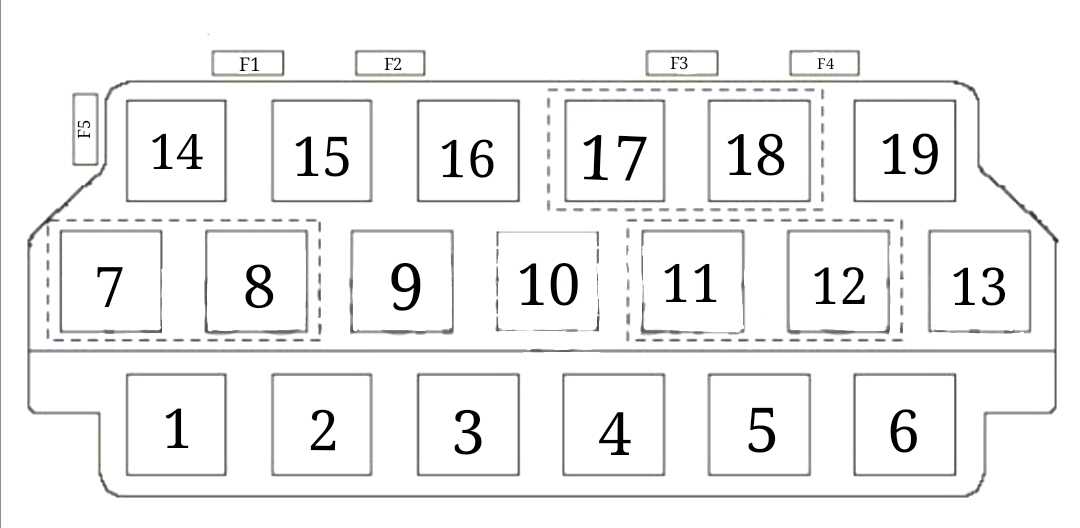

Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле. Центральное распределительное устройство — B. Реле обозначены черным цветом.
Расшифровка
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
Основная плата реле – A
| 3 | Реле электромагнитной муфты (система кондиционирования) |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы [такси] |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы [такси] |
| 17 | Предохранитель для таксометра [такси] |
| 18 | Предохранитель гидравлического насоса системы [ABS] Предохранитель передатчика [такси] |
Плата реле блока электроники в моторном отсеке
Находится в монтажном блок
Общая схема
Таблица с описанием на русском языке
| 1 | Реле системы обогрева кислородного датчика Реле I свечей накаливания — охлаждающей жидкости |
| 2 | Реле II свечей накаливания — охлаждающей жидкости |
| 3 | Реле системы прямого впрыскивания дизельного двигателя |
| 4-5 | — |
| 6 | Предохранитель электрооборудования двигателя |
| 7 | Предохранитель I свечей накаливания — охлаждающей жидкости |
| 8 | Предохранитель II свечей накаливания — охлаждающей жидкости |
| 9 | Предохранитель свечей накаливания |
Дополнительная плата реле
| 1 | Репе задних противотуманных огней |
| 2 | Реле режима работы вентилятора на максимальной скорости [Lufter voll auf] |
| 3 | Реле режима работы вентилятора на первой ступени |
| 4 | Реле блока управления стеклоподъемником |
| 5-15 | — |
| 16 | Предохранитель механизма перестановки сиденья |
| 17 | — |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле обмотки переключения вентилятора радиатора |
| 22 | Реле задних стеклоподъемников |
| 23 | Реле передних стеклоподъемников |
| 24 | Реле системы центрального запирания и противоугонной системы |
Дополнительная информация
Видеоматериал по замене предохранителя номер 29 (Р00688 – номер ошибки)
У нас на канале мы так же подготовили видео по данному материалу, смотрите и подписывайтесь.
Элекстросхема ауди а4 б5
Возможно, будет полезна Книга с электро схемами Ауди а4 в формате PDF: “скачать”
Предохранители Ауди А4 Б5, 1994
12.
08.2015
Первое поколение Audi A4 с небольшими изменениями выпускалось до 2001 года. Сначала была доступна только версия седан, версия универсал (Avant) появилась годом позже. Автомобиль базировался на той же платформе, что и Volkswagen Passat пятого поколения. В габаритах и внутренних размерах A4 практически не отличается от Ауди 80. В данном материале мы подробно разберем все схемы предохранителей первой Ауди А4 (1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 год выпуска, кузов B5).
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за бензонасос и прикуриватель.
В салоне
Основной монтажный блок находится в торце приборной панели со стороны водителя.
| Схема предохранителей | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 1 | 5 | Обогрев форсунок стеклоомывателя |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Реле омывателей фар. Освещение; перчаточного ящика. моторного отделении, кондиционера, АКПП. панели приборов |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Панель приборов, подогрев сидений, дисплей АКПП. переключатель зеркал, лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5 | Центральный замок |
| 7 | 10 | Система АВС |
| 8 | 5 | Телефон |
| 9 | 10 | Обогреватель зеркал и дверных замков |
| 10 | 5 | Корректор фар |
| 11 | 5 | Круиз-контроль (АКПП) |
| 12 | 10 | Встроенная диагностика |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10 | Панель приборов, АКПЛ [4-ступенчатая], кондиционер, навигационная система |
| 16 | 5 | Система ABC |
| 17 | 10 | Обогрев дверных замков |
| 18 | 10 | правый дальний свет |
| 19 | 10 | левый дальний свет |
| 20 | 15 | Правый ближний свет, электрокорректор фар |
| 21 | 15 | Левый ближний свет, электрокорректор фар |
| 22 | 5 | Правые габаритные огни |
| 23 | 5 | Левые габаритные огни |
| 24 | 25 | Стеклоочистители лобового стекла,насос омывателя, реле прерывателя стеклоочистителя |
| 25 | 30 | Вентилятор отопитепя, кондиционер |
| 26 | 30 | Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | — | — |
| 28 | 15 | Управление двигателем |
| 30 | 20 | Электропривод люка в крыше |
| 31 | 15 | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20 | Управление двигателем |
| 33 | 15 | Предохранитель прикуривателя |
| 34 | 15 | Управление двигателем |
| 35 | 30 | Электророзетка дли прицепа |
| 36 | 15 | Телефон, радио |
| 38 | 15 | Освещение багажника, центральный замок |
| 39 | 15 | Аварийное освещение |
| 40 | Клаксон | |
| 41 | 25 | Система ABS [гидромодулятор/насос) |
| 42 | 40 | Вентилятор |
| 43 | 5 | S-контакт [центральный замок, радио, навигационная система |
| 44 | 30 | Подогрев сидений |
Модули реле расположены на центральном распределительном блоке под приборной панелью.
| Описание платы реле | ||
|---|---|---|
| Описание | ||
| Плата A | ||
| 3 | система кондиционирования | |
| 4 | управление сигнализаторами | |
| 5 | ||
| 7 | — | |
| 8 | фары дневного света | |
| 9 | фары | |
| 10 | противотуманные фары | |
| 11 | управление зеркала с функцией откидывания | |
| 12 | ||
| 13 | — | |
| 14 | специальная сигнальная система [такси] | |
| 15 | — | |
| 16 | специальная сигнальная система [такси] | |
| 17 | таксометр [такси] | |
| 18 | гидравлический насос АБС | |
| передатчик [такси] | ||
| Плата B | ||
| 1 | Разгрузочное реле для контакта X | |
| 2 | гудок | |
| 3 | система очистки рассеивателей фар | |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач | |
| 5 | Реле прерывистого режима работы системы очистки и смывания | |
| 6 | бензонасос или свечи накаливания | |
В моторном отсеке
Под капотом размещен дополнительный блок с модулями реле.
| № | Описание |
| 1 | Реле системы обогрева кислородного датчика |
| 2 | Реле I свечей накаливания |
| Реле II свечей накаливания | |
| 3 | Реле системы прямого впрыскивания дизельного топлива |
| 4*-5 | — |
| 6 | электрооборудование двигателя |
| 7 | I свечи накаливания — охлаждающей жидкости |
| 8 | II свечи накаливания — охлаждающей жидкости |
| 9 | свечи накаливания |
Материалы по теме
Схема блока предохранителей Audi A4 B5 и реле с назначением и расположением
Начало производства Audi A4 B5 1994 год. С небольшими изменениями выпускался до 2001 года. универсал (Авант) появился годом позже.
В данном материале представлена информация о цепях реле и предохранителей Audi A4 b5 1994, 1995, 1996, 1997, 1998, 1999, 2000 годов выпуска, с назначением их элементов и местами расположения.
Расположение предохранителей может отличаться от показанного и зависит от комплектации автомобиля и года выпуска.
Содержимое
- 1 Салон
- 1.1 Главный блок предохранителей
- 1.2 Блок реле
- 2 Моторный отсек
- 2.1 Плата реле электронной электроники
- 2.2 Дополнительная плата реле
Салон
Блок главных предохранителей Расположен в салоне на левой стороне боковой панели. Внутри накладки (3) с левой торцевой стороны приборной панели в клипсе находятся маленькие пластмассовые клещи (2) для извлечения предохранителей и рукоятка (4) для аварийного приведения в действие сдвижной крыши. На рисунке ниже показано расположение предохранителей в коробке (1).
Реле расположены на центральном распределительном щите под панелью приборов за левой крышкой пространства для ног.

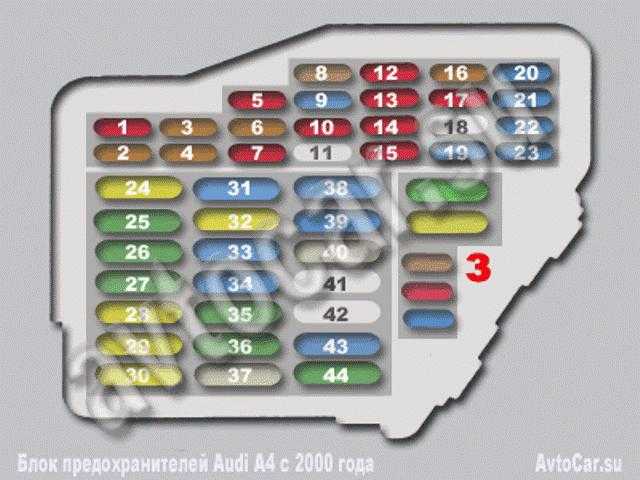

фото коробки с предохранителями и релеСхема
Защищаемые компоненты
900 63 10A Панель приборов с подогревом сиденья, АКПП дисплей. переключатель зеркал, насос Подушка безопасности, индикатор наружной температуры, система навигации, габаритные огни 9006 3 10A Обогрев зеркал и дверных замков 900 63 16 9006 3 19 9 0063 36| Назначение предохранителей Audi A4 B5 9 0004 | |
| 1 | 5A Форсунки омывателя с подогревом |
| 2 | 10A Указатели поворота |
| 3 | 5А Реле омывателя фар, Освещение: вещевого ящика (бардачка), моторного отсека, кондиционера, АКПП, панели приборов |
| 4 | 5А Освещение номерного знака |
| 5 | |
| 6 | 5A Центральный замок, лампы для чтения |
| 7 | 10A Система ABS |
| 8 | 5A Телефон |
| 9 | |
| 10 | 5A Корректор фар, CD-чейнджер |
| 11 | 5А Круиз-контроль [АКПП] |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10A Внутреннее освещение, лампы для чтения, противоугонная система, зеркало переднего пассажира |
| 15 | 10A Панель приборов, автоматическая коробка передач [4-ступенчатая], кондиционер, навигационная система |
| 5A Система ABS | |
| 17 | 10A Обогрев дверных замков |
| 18 | 10A Правый дальний свет |
| 10A Левый дальний свет | |
| 20 | 15A Правый ближний свет, корректор фар |
| 21 | 15A Левый ближний свет, корректор фар |
| 22 | 5A Правые габаритные огни |
| 23 | 5A Левые габаритные огни |
| 24 | 25A Стеклоочистители, насос омывателя. Реле стеклоочистителя |
| 25 | 30A Вентилятор отопителя, кондиционер |
| 26 | 30A Обогрев заднего стекла, подогрев зеркал, рециркуляция воздуха |
| 27 | 15A Задний стеклоочиститель |
| 28 | 15A Топливный насос |
| 29 9006 0 | 15A Управление двигателем |
| 30 | 20A Люк с электроприводом |
| 31 | 15A Фонари заднего хода , круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя ауди а4 б5 |
| 34 | 15A Управление двигателем (зажигание/впрыск) |
| 35 | 30A Розетка прицепа |
| 15A Противотуманные фары | |
| 37 | 15A Телефон, радио |
| 38 | 15А Освещение багажника, центральный замок |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25A Система ABS (гидромодулятор/насос) |
| 42 | 40A Дополнительный вентилятор |
| 43 | 5A S-образный штифт (центральный замок, радио, навигационная система) |
| 44 | 30А Подогрев сидений |
Предохранитель №33 на 15А отвечает за прикуриватель.
Схема дополнительной коробки с реле и предохранителями
На 8-местной дополнительной опоре
9006 118 | Гидравлический насос ABS | 50 А |
19 9 0005 | Электрический вентилятор радиатора | 40 А |
21 | Релейная катушка вентилятора радиатора | 5 А |
22 | Задний стеклоподъемник | 30 А |
23 | Передний стеклоподъемник | 30 A |
24 | Центральный замок и противоугонная система | 15 A 9 0005 |
Блок реле
На автомобилях с большим дополнительная плата реле расположена за основной платой. Центральный распределительный щит – B. Реле обозначены черным цветом.
Схема
Обозначение
| 1 | Реле разгрузки контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки фар |
| 4 | Реле АКПП (блокировка стартера и фонари заднего хода) или, соответственно, перемычка для МКПП |
| 5 | Реле прерывистого режима очистки и промывки системы |
| 6 | Реле топливного насоса или свечей накаливания |
Реле главной платы — A
9 0063 4 90 063 Блок управления складывающимся зеркалом 9006 3 17| 3 | Реле электромагнитной муфты (кондиционер) |
| Блок управления сигнализатором | |
| 5 | Блок управления сигнализацией |
| 7 | – |
| 8 | Реле дневного света |
| 9 9 0060 | Реле фар |
| 10 | Реле противотуманных фар |
| 11 | Блок управления складыванием зеркал |
| 12 | |
| 13 | – |
| 14 | Предохранитель для специальной сигнализации [такси] |
| 15 | – |
| 16 | Предохранитель для специальной сигнализации [такси] |
| Предохранитель таксометра [такси] | |
| 18 | Предохранитель гидравлического насоса системы [ABS] Предохранитель передатчика [такси] |
Моторный отсек
9 0034 Плата реле электронной электроникиРасположена в монтажном блоке
Схема
Назначение
900 63 –| 1 | Реле датчика кислорода Реле свечи накаливания I – охлаждающая жидкость |
| 2 | Реле свечей накаливания II – охлаждающая жидкость |
| 3 | Реле прямого впрыска дизельного топлива |
| 4-5 | |
| 6 | Предохранитель электрооборудования двигателя |
| 7 | Предохранитель I для свечей накаливания – охлаждающая жидкость |
| 8 | Предохранитель II для свечей накаливания – охлаждающая жидкость |
| 9 | Предохранитель свечи накаливания |
Дополнительная плата реле
900 61 900 63 Предохранитель регулировки сиденья| 1 | Фонари задние противотуманные репа |
| 2 | Реле режима работы вентилятора на максимальной скорости [Lufter voll auf] |
| 3 | Реле работы вентилятора первой ступени |
| 4 | Реле блока управления стеклоподъемниками |
| 5-15 | – |
| 16 | |
| 17 | – |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | – |
| 21 | Реле переключения вентилятора радиатора |
| 22 | Реле заднего стеклоподъемника |
| 23 | Реле переднего стеклоподъемника |
| 24 | Реле центрального замка и противоугонной системы |
На нашем канале YouTube мы также разместили видео.
Смотрите и подписывайтесь.
А если вы знаете, как сделать этот пост лучше — пишите в комментариях.
Где находится реле топливного насоса Audi A4?
Двигатель моей Audi A4 2021 года глох несколько раз, и мой муж думает, что это может быть реле топливного насоса. Он хочет взглянуть на это. Где мы можем найти это?
Андреа Барретт · Обновлено
Отзыв от Шеннон Мартин, лицензированного страхового агента.
Причиной остановки двигателя может быть топливный насос. В отличие от многих автомобилей Audi A4 не имеет реле топливного насоса . Топливный насос в баке управляется непосредственно контроллером топливного насоса; Питание 12В контроллера топливного насоса загорается через предохранитель 3 в средней колонке блока предохранителей со стороны водителя на приборной панели.
Хотя Audi A4 может не иметь реле топливного насоса, другие автомобили, в которых оно есть, будут иметь явные признаки неисправности. К ним относятся:
- Двигатель глохнет
- Двигатель не запускается
- Нет шума от топливного насоса
Если вы подозреваете, что любая из этих проблем может быть вызвана неработающим реле топливного насоса, пришло время отправиться к механику! Но прежде чем отправиться в путь, найдите минутку, чтобы обновить свой страховой полис, чтобы убедиться, что у вас есть помощь на дороге, если инцидент повторится. Когда вы делаете покупки с Jerry, приложением для сравнения автомобильных страховок № 1, вы можете быстро и легко делать покупки и сравнивать расходы на страхование автомобилей Audi A4 от более чем 50 ведущих страховых компаний.
Просто скачайте приложение Jerry, зарегистрируйтесь менее чем за минуту и начните сравнивать котировки. Как только вы найдете правильный полис, свяжитесь с агентом Jerry, чтобы зафиксировать свое покрытие, переключиться и отменить старый полис. Лучше всего то, что средний пользователь Jerry экономит более 800 долларов в год на автостраховании!
БОЛЬШЕ : Стоимость замены топливного насоса
Обслуживание автомобилей AudiCar Ремонт автомобилей
Посмотреть полный ответ факт- проверяется нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.
Просмотреть больше контента
Ресурсы по ремонту автомобилей
Стоимость страховки Volkswagen Passat Se R-Line
Стоимость страхования Audi Tts Prestige
Страхование дуги Saab 9-3 Стоимость
Audi A6 3.2 Стоимость страховки
Chevrolet Blazer Rs Стоимость страховки
Страхование автомобилей Riverside
Страхование автомобилей Freer
Страхование автомобилей Carnesville
Страхование автомобилей Melbourne
90 018Страхование автомобилей Brewster
Страхование вашего автомобиля
Страховка в вашем штате
Страховка в вашем городе
Что спрашивают другие
Что думают климатологи электромобилей?
Я много слышал от активистов в Интернете, от новостных станций и даже из рекламы автомобильных компаний о преимуществах электромобилей.
Мне любопытно, что климатологи думают об электромобилях?
Марли Джон
Какой тип масла используется в Nissan Altima 2020 года?
У меня Nissan Altima 2020 года выпуска. Когда я купил машину, дилер предложил бесплатную замену масла в течение двух лет. Теперь, когда все закончилось, я собираюсь сам заменить масло, чтобы сэкономить несколько долларов — какой тип масла мне нужен для Nissan Altima 2020 года?
Эрик Шад
Где находится аккумулятор Prius 2010 года выпуска?
Недавно я вышел на пенсию и хочу попробовать заменить аккумулятор в своей машине. Где находится батарея Приуса 2010 года?
Бонни Стинсон
Просмотреть все вопросы
Прочтите советы автомобильных экспертов в Джерри
Страхование мотоциклов в Аризоне: расходы, законы и расценки s
Стоимость страхования мотоциклов в Аризоне составляет выше, чем в среднем по стране, отчасти потому, что сезон длиннее.
Найти дешевые тарифы здесь.
Бонни Стинсон
Как на самом деле работает система прощения несчастных случаев Esurance
Прощение несчастных случаев недоступно в Esurance, но вы все равно можете изменить свое покрытие и найти скидки, чтобы сохранить управляемость вашего страхового взноса.
Ребекка Уорделл
Характеристики Ferrari Roma 2021 года
Найдите здесь все характеристики Ferrari Roma 2021 года, включая габариты, двигатель, расход топлива и многое другое.
Джеймс Эллаби
