Замена гидрокомпенсаторов на болты Нива 21214

Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 объемом 1,7 л, Z18XE от автопрома с немецким качеством Opel, объем которого 1,8 л. Если на машине доработанный немецкий двигатель, поломок ждать не стоит. С российской сборкой дела обстоят сложнее, так как, по словам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышен стук клапанов, опытные автомеханики рекомендуют в первую очередь заменить моторное масло и масляный фильтр.

Содержание

  1. Причины замены гидрокомпенсаторов на болты в Шевроле Нива
  2. Конструкция гидрокомпенсаторов на Нива Шевроле
  3. Пошаговый порядок замены гидрокомпенсаторов
  4. Необходимые инструменты и материалы
  5. Демонтаж гидрокомпенсаторов
  6. Установка болтов и особенности сборки
  7. Зазор клапанов

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструктивных особенностях регулировочная скоба на двигателе Шевроле Нива была заменена гидрокомпенсатором, перед инженерами была поставлена ​​задача отрегулировать тепловые зазоры клапанов, что при этом должно снизить уровень шума. В результате результат оказался не таким, как ожидалось. Показатели качества гидрокомпенсаторов оказались нестабильными. И эта особенность влияет на работу двигателя. К предупреждающим признакам относятся: стук под клапанной крышкой, запуск двигателя, пропуски зажигания, затрудненный запуск двигателя автомобиля.

Кроме того, неаккуратные монтажные работы приводят к тому, что клапан не может вовремя закрыться. Если это произойдет на высоких оборотах, клапан неизбежно встретится с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и опасность расплавления. Система управления видит ошибку и для спасения катализатора отключает форсунку. Двигательная система начинает работать трусцой без причины. В некоторых двигателях в нижней части поршня есть поверхность, поэтому клапан не соприкасается с цилиндром. Клапан перестает закрываться полностью, его края обгорают, и со временем давление в цилиндре возвращается. Болты вместо гидрокомпенсаторов – самый подходящий вариант для Нивы.

Если при прогретом двигателе наблюдается характерный стук клапанов, то необходима регулярная замена масла. Предстоит работа по снятию «головы» и распредвала с дальнейшей чисткой каналов. Если эта работа не принесла положительных результатов, потребуется замена гидрокомпенсаторов.

Читайте также: Установка защиты картера двигателя и особенности ее крепления

Конструкция гидрокомпенсаторов на Нива Шевроле

На всех классических двигателях ВАЗ на газораспределительном механизме устанавливалось коромысло, а зазоры клапанов регулировались с помощью специальных винтов. Системы двигателя моделей Нива Шевроле 2123 оснащены гидравлическими амортизаторами, которые по форме аналогичны регулировочным болтам. Зазоры устранены из-за вытесняющих элементов и необходимого давления масла в двигателе. Внешне сложная конструкция состоит из следующих частей:

  1. Гидравлический корпус.
  2. Возвратная пружина.
  3. Пара плунжеров, которая разделена на две части: верхнюю и нижнюю.

Причины характерного инсульта:

  • отсутствие давления масла в системе;
  • масляные каналы в двигателе загрязняются, из-за чего забивается вся система смазки;
  • отсутствие масляного материала в конструкции;
  • изношен участок, предназначенный для гидрокомпенсатора;
  • произошел износ деталей и узлов устройства, предназначенного для автоматической регулировки тепловых зазоров клапанов двигателя.

Пошаговый порядок замены гидрокомпенсаторов

Если устранить стук в механизме не удастся, придется заменить его новыми деталями. Автомобиль стоит на ровной поверхности, стояночный тормоз и нейтральная передача включены.

Работа в процессе:

  1. Снимите воздуховод.
  2. Освободите колпачок клапана от форсунок и открутите хомуты.
  3. Открутите 8 винтов, которые держат клапанную крышку.
  4. На распределительном валу делают метку и оставляют метку на задней части шестерни.
  5. Ослабляется болт звездочки и снимается натяжитель цепи.
  6. Рекомендуется погрузить натяжитель в плунжер и зафиксировать его накидной гайкой.
  7. Открутите все крепления, которыми крепится распределительный вал, а затем снимите его.
  8. Отвинтить 8 коромыслов и открутить компенсаторы.
  9. Устанавливаются новые запчасти, их необходимо затянуть с усилием 2 кгс, используя специальный инструмент.
  10. Поворотные рычаги установлены на место.
  11. Проверяются намеченные установочные метки и фиксируется распределительный вал.
  12. Натяжитель цепи и звездочка в сборе.
  13. Перед натяжением цепи убедитесь, что все метки совпадают, затем завершите фиксацию гайкой, предназначенной для натяжения цепи.
  14. Клапанная крышка установлена, все патрубки подключены. В этом случае рекомендуется визуальная проверка патрубков и хомутов. При обнаружении признаков износа их следует заменить.
  15. Запустите двигатель и слушайте свою работу. При первом запуске будет возникать такой же характерный стук, но как только система будет заполнена маслом, его уже не будет, так как работа двигателя нормализуется.

Читайте также: ВАЗ 2107 шкив коленвала инжектор

Разобранные гидрокомпенсаторы рекомендуется промывать бензином. После очистки проверяется его работоспособность, для этого нужно нажать на поршень пальцем. Если он рабочий, то его можно вернуть на место.

Необходимые инструменты и материалы

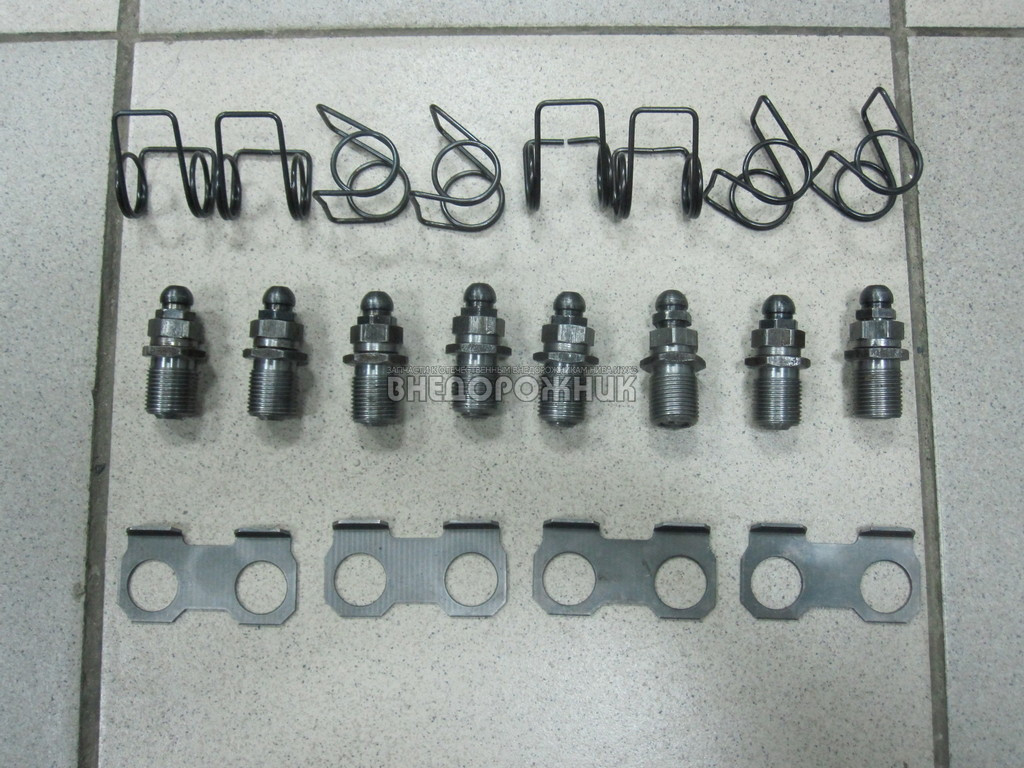

Чаще поломки случались с моделями, выпущенными до 2008 года и с гидроусилителем руля. После производитель стал устанавливать импортные компенсаторы. Новые детали не подходят к старым моделям головок. Решение проблемы – замена гидрокомпенсаторов штатными регулировочными болтами. Будет нужно:

  • запорная пластина — 4 шт.;
  • регулировочный болт – 8 шт.;
  • в комплект входят гайки и втулки;
  • нагрузочная пружина — 8 шт

В дополнение ко всему вышеперечисленному вам необходимо будет приобрести распределительный вал 213 до 2008 года выпуска. Этот продукт имеет другую конфигурацию неоригинальных деталей, предназначенных для использования с брекет-системой. В комплектации с ними двигатель будет работать более отзывчиво. Для регулировки теплового зазора вам понадобится щуп 0,15 мм. Из инструментов вам понадобится набор ключей.

Демонтаж гидрокомпенсаторов

Процесс выполнить несложно, если автомобилист имеет представление о том, как отрегулировать клапана на классическом ВАЗе. Вся работа занимает от одного до двух часов. Действия выполняются в таком порядке:

  1. Машина должна быть установлена ​​на ровной поверхности, включен стояночный тормоз и нейтраль.
  2. Освободите крышку системы клапанов со всех труб и шлангов, снимите воздухопровод.
  3. Откройте клапанную крышку, открутите 8 гаек.
  4. Двигатель устанавливается в положение ВТМ четвертого цилиндра. Вам нужно будет совместить метки на приливной части корпуса распределительного вала и шестерни.
  5. Устройство для фиксации шестерни распределительного вала снимается.
  6. Снимите натяжитель цепи.
  7. Чтобы разобрать распределительный вал, потребуется открутить его крепления.
  8. Коромысло разбирается ниже: 8 штук.
  9. Гидравлические винтовые домкраты.
  10. Места установки втулок очищают от остатков масла.
  11. Установите четыре стопорные пластины и зафиксируйте их втулками.
  12. Во втулки вставляются регулировочные болты, устанавливаются коромысло и фиксирующие пружины.
  13. Устанавливают распредвал, новую запчасть рекомендуется заранее обработать маслом.
  14. Установите шестерню приводного вала и заверните болт крепления.
  15. Установите натяжитель цепи привода ГРМ.

См. Также: Обзор различных креплений для автомобильных прицепов

Установка болтов и особенности сборки

Установка классических болтов вместо компенсаторов позволяет избавиться от многих проблем и непредсказуемости вашей работы. Новые гидравлические подъемники стоят недешево, и нет никакой гарантии, что они не будут снова стучать. По этим причинам автомобилисты используют все больше и больше регулировочных болтов. В этом случае вам нужно будет регулировать клапана отдельно и выполнять этапы сборки двигателя немного по-другому.

Нюансы:

  1. Тщательно очистите все отверстия под болты.
  2. Ставим пластины и крутим новые форсунки.
  3. Вверните болты и пружины, входящие в комплект, коромысла клапанов.
  4. Распределительный вал устанавливается на место крепления и регулируется натяжение цепи. На данном этапе магистраль подачи масла не устанавливается.
  5. Далее настраивается клапанная система.

Зазор клапанов

Система клапанов регулируется так же, как и на классическом автомобиле ВАЗ. В режиме комбинированных марок регулировка зазора осуществляется с помощью щупа на шести и восьмом клапанах, вал поворачивается на 180 градусов, затем на 180 регулируются седьмая и четвертая, затем третья и первая, последние пол-оборота — вторая и элементы пятого клапана.

  1. Регулировка производится с помощью широкого калибра или щупа.
  2. Запчасти нужно будет менять каждые 10-15 тыс км.
  3. Клапанный зазор 0,15 мм регулируется щупом и должен регулироваться только при холодном пуске. В противном случае, если значение ниже, есть риск истощения, если показатель увеличивается, произойдет попадание.

Техническая реализация гидрокомпенсаторов на двигателях ВАЗ происходила с особыми трудностями. Парные элементы имеют простую конструкцию. Производство запчасти требует сложного, высокоточного оборудования и специалистов нужного уровня. Эти важные особенности отсутствовали на заводе ВАЗ, по этой причине замена гидрокомпенсаторов на болты на автомобиле Шевроле Нива является наиболее рациональным вариантом.

Болты вместо гидрокомпенсаторов на ваз 21214

Содержание

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Рег.: 30.03.2005
Тем / Сообщений: 5 / 936
Откуда: Санкт-Петербург. Василеостровский район
Возраст: 39
Авто: 21214-20/2004г. в/

Рег.: 06.12.2004
Тем / Сообщений: 4031 / 23190
Откуда: Москва
Возраст: 65
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Рег.: 13.12.2004
Тем / Сообщений: 1 / 1257
Откуда: Москва.
Возраст: 54
Авто: 21214-М, 2013 г.в.

Я бы не стал их себе устанавливать.

Рег.: 09.12.2004
Сообщений: 506
Откуда: С.Петербург
Возраст: 59
Авто: MB Vito

Рег.: 30.03.2005
Тем / Сообщений: 5 / 936
Откуда: Санкт-Петербург. Василеостровский район
Возраст: 39
Авто: 21214-20/2004г.в/

Рег.: 09.12.2004
Сообщений: 506
Откуда: С.Петербург
Возраст: 59
Авто: MB Vito

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Понял, спасибо. Попробую.
Хотя я где то читал, что в Ниву 5W40 НИЗЯ. Вроде http://www.niva-faq.msk.ru/tehnika/Leo2131/gnc.htm
У меня тарахтят ни минуту, а 10мин, пока не поедешь.

Добавлено спустя 9 минут 57 секунд:

О как (это я ещё раз почитал) то есть нуна наоборот погуще масло что ли Машинка то у меня именно такая

К счастью это ни разу не так!
ЭСУД перестаёт включать ЭБН если три раза при включении зажигания не проворачивался коленчатый вал — не было сигнала с ДПКВ

1. Покупки возможны без регистрации на сайте.

2. Предоплата 100% за товары.

3. Минимальной суммы заказа: 2400 руб

4. Доставка: Транспортными Компаниями или Почтой России.

5. Гарантия качества и возврата денег.

6. Информацию, после отгрузки сообщаем на электронную почту.

7. Техподдержка по телефону бесплатно: 8-800-100-14-99.

8. Предоставляем Инструкции и всегда есть все СЕРТИФИКАТЫ НА СИЛОВОЙ ОБВЕС, А ТАКЖЕ НА БАГАЖНИКИ, ШНОРКЕЛИ И Т.Д.

9. Перед оплатой получаете достоверную информацию по: стоимости доставки, перевозчику, месту получения заказа в вашем населённом пункте,

перечню заказанных товаров (артикул, название, кол-во, опции) с Суммой к оплате со всеми возможными наценками!

10. Информацию по платежам дублируем СМС на ваш моб. телефон.

11. Всегда подтверждаем поступление денег.

12. Наложным платежом товары Не продаём!

ПОЧИТАЙТЕ ОТЗЫВЫ:

Юрий Константин, здравствуйте. Посылки получил. Всё просто замечательно! Огромное спасибо! Хотел оставить отзыв на сайте, но что-то не получается. Надеюсь, будем сотрудничать и дальше. Фото Нивы , которую подготавливаем к отправке на Север, отправлю позже Юрий из Кемерово

Очень ХОРОШИЙ магазин.Заказывал передние и задние фонари.Всем рекомендую. Выбор хороший и люди относятся к вашим проблемам с пониманием. Буду и дальше тут покупать

Отличный интернет магазин , всё быстро и хорошо!

Кстати Константин ! ПК 23-1 просто КЛАСС — гоняю нормально — без прошивки мозгов . Не чего не стучит и не гремит машина (Шевроле Нива) работает как часы .

Здравствуйте! Хочу поделиться отзывом о электронной РК. Конечно Все нивоводы знают, что такое дребезжание рычагов и гул РК. Долго конечно думал на счёт данного девайса, вот наконец решился приобрести. Заказал у Константина, пришла пасылка довольно быстро. Установка заняла не много времени, все очень просто как оказалась устовить, и первая поездка: сначала я забыл, что нахожусь в ниве. Ожидания превзошли себя я даже не думал, что ниву можно сделать тихой. Включения происходит как на Патрке. В целом пока не желею, время покажет работу данной штукенции. Спасибо Константину и Нава24, хороший магазин. Кстати печьку от ваз 2108 заказывал тоже сдесь. Пишите, спрашивайте, с удовольствием поделюсь опытом.

Ростислав Бондарев Ростислав Бондарев •
Добрый день! Пришла вторая(не маленькая) посылка! Упаковано классно, быстро, четко! Сайт рекомендовал на «драйв2» Буду сотрудничать дальше!

Константин, груз получил! Большое спасибо! Сервис отличный ! Привет из Архангельска !!

Андрей Черепахин, Москва *

Константин, доброго здоровья! Все получил, спасибо большое! Все как всегда — на высшем уровне!

Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 с показателями объема 1,7 л., Z18XE от автопрома с немецким качеством Opel, объём которого составляет 1,8 л. Если на автомобиле стоит модифицированный немецкий мотор, то сбоев от него не стоит ожидать. С российской сборкой дела обстоят сложнее, так как, по отзывам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышится стучащий звук клапанов, опытные автомеханики рекомендуют вначале произвести замену моторного масла и масляного фильтра.

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Если наблюдается характерный клапанный стук при разогретом двигателе, то обыкновенной сменой масла не обойтись. Предстоит работа со снятием «головки» и распредвала с дальнейшим очищением каналов. Если эта работа не принесла положительных результатов, потребуется произвести замену гидравлических компенсаторов.

Конструкция гидрокомпенсаторов на Нива Шевроле

На всей классике двигателей ВАЗ в механизм газораспределения монтировали рокера, а зазоры клапанов регулировали при помощи специальных винтов. Моторные системы моделей 2123 Niva Chevrolet оснащены гасителями гидравлического удара, которые похожи по форме на регулировочные болты. Зазорные отверстия устраняют за счет вытеснительных элементов и нужного давления масла в моторе. Сложная на первый взгляд конструкция состоит из таких частей:

  1. Корпус гидрокомпенсатора.
  2. Возвратная пружина.
  3. Плунжерная пара, которая делится на две запчасти – верхнюю и нижнюю.

Причины возникновения характерного стука:

  • недостаток давления масла в системе;
  • масляные каналы в моторе загрязнены, из-за чего происходит засорение всей смазочной системы;
  • нехватка масляного материала в конструкции;
  • зона, предназначенная под гидрокомпенсатор, истерта;
  • произошел износ деталей и составных частей устройства, предназначенного для автоматической регулировки тепловых зазоров клапанов двигателя.

Пошаговый порядок замены гидрокомпенсаторов

В случае если не удается устранить стук в механизме, потребуется произвести замену на новые запчасти. Автомобиль ставят на ровное место, включают ручник и нейтральную передачу.

  1. Демонтируют воздуховод.
  2. Освобождают клапанную крышку от патрубков и откручивают хомуты.
  3. Откручивают 8 болтов, которые фиксируют клапанную крышку.
  4. Выставляют метку на распредвале, и метку оставляют на задней части шестерни.
  5. Болт «звездочки» ослабляют и снимают цепной натяжитель.
  6. Натяжитель рекомендуется погрузить в плунжер и зафиксировать при помощи гайки с колпачком.
  7. Откручивают все крепежные единицы, фиксирующие распределительный вал, а после его снимают.
  8. Вывинчивают 8 рокеров и откручивают компенсаторы.
  9. Производят установку новых запчастей, затягивать их следует с усилием в 2 кгс, с применением специального инструмента.
  10. Рокеры устанавливают на свои места.
  11. Сверяют намеченные метки стыковки и крепят на свое место распределительный вал.
  12. Монтируется звездочка и натяжитель цепи.
  13. Перед затяжкой цепи следует проконтролировать, чтобы все метки совпадали, затем производят финишную фиксацию гайкой, предназначенной для натяжки цепи.
  14. Клапанная крышка ставится на место, производят присоединение всех патрубков. При этом рекомендуется произвести зрительную ревизию патрубков и хомутов. Если обнаружены признаки износа, их следует заменить.
  15. Производят пуск мотора и слушают его работу. При первом запуске возникнет то же характерное постукивание, но как только система заполнится маслом, он больше возникать не будет, так как работа мотора пришла в норму.

Необходимые инструменты и материалы

Чаще поломки происходили с моделями, выпущенными до 2008 года и имеющими гидроусилитель руля. После завод-изготовитель начал устанавливать компенсаторы импортного производства. Новые запчасти не подходят под старые модели головок. Решение задачи – заменить гидрокомпенсаторы на стандартные регулировочные болты. Понадобится:

  • стопорная пластина – 4 шт.;
  • регулировочный болт – 8 шт.;
  • в комплектацию входят гайки и втулки;
  • нагрузочная пружина – 8 шт.

Кроме всего вышеперечисленного, потребуется приобрести 213-й распредвал для модели до 2008 года. Это изделие имеет другую конфигурацию запасных частей, предназначенных для эксплуатации с опорной системой. В комплектации с ними двигатель будет работать более отзывчиво. Чтобы отрегулировать тепловой зазор, нужен щуп 0,15 мм. Из инструментов потребуется набор гаечных ключей.

Демонтаж гидрокомпенсаторов

Процесс выполнить несложно, если автолюбитель имеет представления о регулировке клапана на классике ВАЗ. Вся работа занимает около одного-двух часов. Действия производят в таком порядке:

  1. Машину следует установить на ровной поверхности, включают ручной тормоз и нейтралку.
  2. Освобождают крышку автоклапанной системы от всех патрубков и шлангов, вынимают воздуховод.
  3. Открывают клапанную крышку, свинчивают 8 гаек.
  4. Мотор выставляют в положение ВТМ четвертого цилиндра. Понадобится совместить метки на приливной части распредвального корпуса и шестерни.
  5. Приспособление для фиксации шестерни распредвала снимают.
  6. Убирают натяжитель цепи.
  7. Чтобы демонтировать распредвал, понадобится развинтить его крепежные элементы.
  8. Следующими по очереди демонтируют рокера – 8 шт.
  9. Свинчивают гидрокомпенсаторы.
  10. Зоны установки втулок очищают от следов масла.
  11. Ставят четыре стопорные пластины и фиксируют их втулками.
  12. Болты регулировки размещают во втулки, устанавливают рокера и фиксирующие пружины.
  13. Делают установку распредвала, заранее новую запчасть рекомендуется обработать маслом.
  14. Ставят шестерню приводного вала и вкручивают крепежный болт.
  15. Ставят натяжитель цепи ГРМ.

Установка болтов и особенности сборки

Установка классических болтов вместо компенсаторов позволяет избавиться от множества проблем и непредсказуемости их работы. Новые гидрокомпенсаторы стоят недешево, а гарантии, что они не начнут стучать снова, нет.

По этим причинам автолюбители все чаще используют регулировочные болты. При этом придется отдельно отрегулировать клапана и немного по-другому выполнить действия по сборке двигателя.

  1. Тщательным образом очищают все отверстия для болтов.
  2. Ставят пластины и закручивают новые патрубки.
  3. Ввинчивают болты и входящие в комплект пружины, клапанные рокера.
  4. Распределительный вал размещают на свою сборную точку и производят регулировку натяжения цепи. Рампа подвода масла на данном этапе не устанавливается.
  5. Далее производят регулировку клапанной системы.

Зазор клапанов

Настройку клапанной системы производят по такой же схеме, как и на классическом автомобиле ВАЗ. В режиме совмещенных маркировок производят настройку зазора с использованием щупа на шести и восьми клапанах, поворачивают вал на 180 градусов, далее седьмой и четвертый, после регулируют на 180 третий и первый, последних пол оборота – второй и пятый клапанные элементы.

  1. Регулировка выполняется с применением широкого щупа или индикатора.
  2. Смену запасных частей потребуется производить каждые 10-15 тыс. км.
  3. Расстояние на клапанах в 0,15 мм выставляется с применением щупа, его следует регулировать лишь при холодном запуске. В противоположном случае, если значение будет меньше – есть риск прогорания, если показатель увеличен, то возникнет стук.

Техническое внедрение гидрокомпенсаторов в двигатели ВАЗ произошло с особыми сложностями. Кажется, что парные элементы имеют простую конструкцию. Для производства запчасти требуется высокоточная комплексная аппаратура и эксперты соответствующего уровня. Эти важные особенности у завода ВАЗ отсутствовали, по этой причине замена гидрокомпенсаторов на болты в автомобиле Шевроле Нива – наиболее рациональный вариант.

Замена гидрокомпенсаторов на ниве 21214

Главная » Разное » Замена гидрокомпенсаторов на ниве 21214

Гидрокомпенсатор 21214 нового образца, плюсы и минусы

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

  • Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
  • Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
  • Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Гидрокомпенсатор 21214, конкретика

сравнение гидрокомпенсаторов

В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

диаметр гидриков

Вторая часть русского вопроса

С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.

  1. Для желающих облегчить жизнь двигателя, сделать его более динамичным и увеличить срок его службы – убрать гидрокомпенсатор 21214 хирургическим путем и заменить всю эту херомантию на болты.
  2. Для сторонников гидрокомпенсаторов. Поставить немецкие гидрокомпенсаторы INA или Kolbenschmidt, вместе с этим заменив стаканчики на новые. И проделывать эту операцию регулярно, раз в 60-70 тыс или раз в два-три года, при среднем годовом пробеге машинки 20-25 тысяч км.

гидрики INA

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Часть 2. Гидрокомпенсаторы нового образца

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Как заменить гидроопоры рычагов привода клапанов двигателя ВАЗ-21214

Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.

Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).

Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.

При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).

Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.

В нормальном состоянии гидроопора должна прожиматься со значительным усилием.

Если же усилие невелико, гидроопору необходимо заменить.

Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).

Головкой «на 24» отворачиваем гидроопору рычага привода клапана

… и вынимаем ее.

Таким же образом демонтируем гидроопоры рычагов других клапанов.

Снимаем рамку подачи масла к гидроопорам.

Сдвигаем с трубки рамки маслоподводящую втулку гидроопор

… и снимаем ее.

Аналогично снимаем еще три маслоподводящие втулки гидроопор.

Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.

В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.

Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.

Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.

Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.

Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.

Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров

Замена гидрокомпенсаторов ВАЗ 21214 | Элементы конструкции, особенности замены – на промышленном портале Myfta.Ru

Большая часть современных автомобилей вне зависимости от модели и марки оснащаются гидрокомпенсаторами, которые позволяют на автоматическом уровне устранить зазоры, появляющиеся в газораспределительном механизме.

Установку или замену гидрокомпенсаторов ВАЗ 21214 стоит проводить только после изучения всех процессов и деталей, которые могут хоть как-то соприкасаться с ГК.

Очень важную роль в двигателе внутреннего сгорания играет специальный газораспределительный механизм. Эта роль заключается в распределении воздуха или какой-либо горючей смеси по цилиндрам двигателя, а также выпуске отработанных газов.

Стоит отметить, что газораспределительный механизм состоит из нескольких частей, среди которых можно отметить такие, как:

  • клапаны с пружинами;
  • распределительный вал;
  • штанги;
  • толкатели;
  • коромысла.

Замену гидрокомпенсаторов ВАЗ 21124 и ВАЗ 21214 стоит проводить только в том случае, когда вы точно знаете порядок закрытия и открытия клапанов. Кстати, он задается благодаря специальным выступам, которые являются незаменимыми составляющими распределительного вала и называются кулачками.

Существует две вариации расположения распределительного вала:

  • внизу блока цилиндров;
  • в головке блока цилиндров верхняя часть.

Коленчатый вал передает распределительному валу специальную энергию, с помощью которой они и работают.

При условии, что распределительный вал располагается в нижнем положении, применяющемся для открытия клапанов, которое передается через штанги, коромысла и толкатели. Если же распределительный вал расположен сверху, то усилие передается через специальные толкатели.

Стоит отметить, что передача усилия с помощью штанги ли рычага также не исключена. Более того, во время нагревания двигателя до максимальной рабочей температуры возможно нагревание различных деталей, относящихся к газораспределительному механизму, из-за чего эти детали могут увеличиваться в размере. Собственного говоря, именно этот факт и приводит к недостаточно плотному закрытию указанных клапанов, что негативно влияет на работу двигателя.

Для этого и предусмотрен специальный зазор, предотвращающий недостаточную герметичность детали. Чаще всего такой зазор может составлять доли миллиметров, а устанавливается он исключительно отдельно от выпускных и впускных клапанов. Иногда зазор может увеличиваться, чаще всего это происходит из-за изношенности двигателя, а это означает, что потребуется сделать регулировку клапанов. Такая манипуляция считается достаточно ответственной и невероятно сложной, поскольку при неправильном выставлении зазора детали могут неправильно или неплотно закрываться.

Из-за этого могут появиться различные стуки, которые приводят к ускоренному износу газораспределительного механизма. Благодаря гидрокомпенсаторам ВАЗ 21214 можно избежать подобных проблем и помочь клапанам двигателя определенного автомобиля работать без стуков и герметично закрываться.

Принцип работы самого ГК заключен в том, чтобы изменяться в зависимости от величины указанного зазора, который есть в газораспределительном механизме. Действие специальной пружины приводит к увеличению его длины с помощью перемещения деталей. Важную роль в этом процессе играет и масло, подающееся из системы смазки двигателя машины.

Гидрокомпенсаторы ВАЗ 21124 состоят из таких элементов:

  • обратный клапан;
  • плунжерная пара;
  • корпус;
  • пружины плунжера.

Важно при замене гидрокомпенсаторов ВАЗ 21214 учитывать тот факт, что это детали работают так:

  1. Сначала от кулачка распределительного вала, расположенного в двигателе, передается усилие толкателю, благодаря которому вызывается определенное воздействие на плунжер со стороны плунжерной пары.
  2. Далее плунжер должен выйти из втулки, одновременно подбирая указанный зазор.
  3. После этого через клапан начинает поступать масло, находящиеся в специальной системе смазки, предназначенной для двигателя авто.
  4. Только тогда, когда масла уже достаточно, специальный шариковый клапан может закрыться, тем самым устранив с помощью пружины доступ масла.
  5. После того, как кулачок повернулся к толкателю выпуклой стороной, он начинает перемещать его вниз, надавливая на него. Стоит отметить, что на клапан ГРМ при этом передается усилие от данного агрегата.
  6. Непосредственно после этого через специальные зазоры выталкивается достаточно небольшое количество масла, благодаря чему гидрокомпенсатор ВАЗ 2114 уменьшается в длине, а тем самым образуется небольшой зазор.

Абсолютно все утечки, которые могут образоваться из-за работы указанного механизма, за счёт поступления масла компенсируются. Кстати, масло поступает из системы смазки двигателя. Также во время работы все детали нагреваются и расширяются, что имеет влияние на определенное количество масла, поступающего заново.

Такие действия ГК несомненно помогают уменьшить износ различных деталей газораспределительного механизма.

Если вы решили произвести замену гидрокомпенсатора ВАЗ 21124 или любой другой модели ВАЗ, то с помощью нашего сайта можете осуществить покупку комплекта деталей, которые необходимы для такой замены. Сделать это можно за считанное время, связавшись с поставщиком или просто разместив своё объявление на сайте.

Читайте также на портале myfta.ru:

Видео по теме с YouTube:

Гидрокомпенсаторы нива и нива шевроле старого и нового образца

Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

гидрики старого и нового образца

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Часть 2. Гидрокомпенсаторы нового образца

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров


Смотрите также

  • Высота грузовой газели
  • Гибкая сцепка это
  • Осаго как узнать бонус малус
  • При торможении трясет машину
  • Гидрокорректор фар как работает
  • Как перевозить в машине новорожденного ребенка
  • Рейтинг шины для внедорожников
  • Сколько стоит новый уаз патриот 2019
  • Машины по бездорожью
  • Газовое оборудование на карбюраторный двигатель
  • Горит лампа абс



Гидрокомпенсаторы ваз 21214 старого образца

Установка ремня ГРМ по меткам в Автомобилях серии Шевроле Нива и основные проблемы встречающиеся при работе.

Содержание

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:

1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки. Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива.

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?

Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.

Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(

ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Функции гидрокомпенсаторов

Этот механизм очень прост в работе. Он состоит всего из пяти несущих деталей:

  1. Корпус;
  2. Втулка;
  3. Плунжерные пружины;
  4. Обратный клапан;
  5. Плунжеры.

Иногда встречаются плунжеры без внутренних отверстий, где верхняя часть конструкции напоминает сферу и выступает в роли опоры. Пружина плунжера расположена между ним и втулкой, которая, в свою очередь, выполняет все двигательные функции.

Схематическая строения гидрокомпенсаторв

На видео поиск неисправных гидрокомпенсаторов на Нива Шевроле

Ниже в этой статье мы разберём почему это происходит, как правильно произвести их замену, а также поделимся несколькими советами о правильной установке подобных запчастей.

Установка гидрокомпенсатора на место хранит в себе некоторые секреты:

1. Новые гидрокомпенсаторы наполнены смазкой, которую не нужно извлекать, она в период работы успешно смешивается с маслом.

2. Без смазки гидрокомпенсаторы устанавливать не стоит.

3. При замене гидрокомпенсатора на ВАЗ 21214 нужно поменять масляный фильтр, залить свежее масло в мотор и промыть масляную систему.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7. Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8. Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия — он не исправен. Остальные — будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК. 16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак — износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Гидрокомпенсаторы ваз 21214

С каждым днем автомобили становятся все более совершенными и более умными. Выпускаются новые системы, приборы и устройства, которые позволяют нам уделять меньше времени на обслуживание и ремонт автомобиля. К таким устройствам относятся и гидрокомпенсаторы (ГК).

Итак, гидрокомпенсаторы – это устройства, которые самостоятельно регулируют зазор клапана. Специально созданные для смены механических регуляторов газораспределительных механизмов, которые были менее эффективны. Обычный клапан, устанавливаемый на двигатель ваз 21214, не имеет ГК, поэтому каждые 10 тыс. км. приходится вручную регулировать зазоры с помощью специального щупа. Если этого не делать, то возрастает расход топлива, двигатель автомобиля начинает шуметь и снижаются динамические характеристики. Становится понятно, что механическая регулировка к изжила себя. И вот на смену “механике” пришли гидрокомпенсаторы. С ними все оказалась куда проще: они сами выставляют нужный зазор клапана, тем самым увеличивают ресурс двигателя и снижают расход топлива.

Как устроены гидрокомпенсаторы ваз 21214 можно посмотреть на картинке ниже:

Плюсы и минусы

+ Тихая работа двигателя

+ Увеличение ресурса системы газораспределения

+ Уменьшение расхода топлива

— Необходимо более качественное масло

#8212; Дорогостоящий и сложный ремонт

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

  1. Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
  2. Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
  3. С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Гидрокомпенсатор 21214, конкретика

сравнение гидрокомпенсаторов
В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

диаметр гидриков

Когда менять не нужно

В 65-70%!случаев гидрокомпенсаторы не ломаются, а банально загрязняются, в связи с этим и начинаются сбои в работе. При возникновении такой ситуации их можно разобрать и хорошенько промыть. Сделать это достаточно непросто, поэтому вот список средств, которые вам обязательно помогут:

  • нитрорастворитель;
  • керосин;
  • бензин;
  • ацетон.

Весь процесс может занять чуть ли не целый день, но в итоге вы получаете рабочую систему без затрат на замену новых деталей. В противном случае нужно будет проводить ремонт.

Советы по замене

  1. Если появился стук, не торопитесь снимать крышку клапанов, вначале замените в двигателе моторное масло
  2. Заливайте масло одной и той же марки, это снизит шанс того что ГК засорятся
  3. Их не следует сильно затягивать так перетяжка приведёт к быстрому выходу из строя
  4. Прежде чем ставить новые, старые желательно промыть в бензине, чтобы очистить его от шлаков, после чего проверти его, нажав пальцем на плунжер и если он вернется на свое исходное место он исправный

Замена гидрокомпенсаторов на болты шевроле нива

Содержание

  • Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле?
  • Устройство и принцип работы гидрокомпенсаторов
  • Причины стука гидрокомпенсаторов
  • Устранение неисправности
    • Как промыть гидрокомпенсатор?
    • Замена гидрокомпенсатора
  • Почему меняют гидрокомпенсаторы на болты на Шевроле Нива
    • Видео о разнице работы двигателя на гидрокомпенсаторах и болтах
  • Избавляемся от гидрокомпенсаторов своими руками
  • УЗНАЙТЕ ОЧЕНЬ КРАТКО ОБ УСЛОВИЯХ СЕРВИСА:

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле?

Вопрос довольно сложный. На эту тему есть много полярных мнений, которые можно условно свести к 2.

  1. Не нужно.
  2. Нужно.

Попробую по порядку о всем этом. И так первое мнение сводится к тому, что конструкторы были не идиоты, раз оснастили мотор гидрокомпенсаторами, и потому, все лучше оставить как есть. Однако, не все так однозначно. Гидрики делятся на 2 типа. Старого образца и нового. Но во всех случаях с ними работает распредвал 21214. Распредвал 21213 ( а так же 2101 ) создан для регулируемого зазора, и с гидрокомпенсаторами будет работать плохо. Вернее на первых порах Вы не почувствуете разницу. Однако, из за характерного профиля кулачка вскоре работа мотора станет слишком шумной. К тому же время контакта клапана с седлом сократится, а фаза выпуска расширится. Это может привести к прогару клапанов. Правда не сразу. В итоге, если Вы все же захотите перейти на болты, Вам в идеале нужно будет и заменить распредвал. Кроме того, если Вы захотите перейти на болты с гидрокомпенсаторов нового образца, то Вам придется еще и менять головку блока на старого образца, и менять прошивку программы в электронном блоке, т. к. в этом случае, на машине не будет датчика фазы. Попросту говоря датчика распредвала. Все потому, что для гидриков нового образца посадочные отверстия больше, и туда невозможно вкрутить втулки для болтов. Есть умельцы, кто вытачивает ввертыши для решения этой проблемы. Если Вы токарь, как минимум средней квалификации, то можете попробовать пойти и этим путем.

В принципе, для любой автомастерской задача не ахти какая сложная. Однако, если Вы задумаете все это проделать без мастера, то испытаете немало трудностей.

Теперь о подводных камнях. Мотор 21214 с гидриками нового образца, это довольно противоречивая конструкция. Дело в том, что конструкторы почему то применили гидрокомпенсаторы той же конструкции что и на BMW. С одной стороны вроде бы неплохо. НО! Мотор, по сути создавался в конце 60х годов, ибо в его основе все тот же ВАЗ-2101. В те годы двигатель имел систему смазки, предусматривающую наличие в шатунах форсунок, которые распыляли масло а зеркало цилиндров. Отличная идея, но дорогая и сложная в производстве. К тому же требующая всегда отличного давления масла, что в советские годы, при использовании так называемого «жигулевского масла», не всегда соответствовало действительности. В итоге, кто то выдвинул «рацуху», упразднить окаянные форсунки, ибо масляного тумана и мелкой дисперсии в картерных газах вполне достаточно для смазки поршневой. Прикинули, и правда. Тут же перестали делать эти форсунки. Но то в советское время. В наши же дни, когда решили оснастить мотор 21214 гидрокомпенсаторами нового образца, встал вопрос о том, что им требуется синтетическое масло 5W-30. Не долго думая так и написали в тех. условиях. Но дело в том, что масла этой группы содержат в себе антиугарные присадки, и почти не образуют так нужного для поршневой масляного тумана. Ибо предназначены для использования в современных ДВС, где система смазки немного иная. И получается, что мотор Нивы 21214 с гидриками нового образца представляет собой противоречивое чудо, поршневой которого требуется минеральное или полусинтетическое масло, а ГРМ — синтетика. Но ежу понятно, что нельзя залить в мотор 2 разных масла. В итоге льют что то одно. И получается, что при использовании полусинтетики страдают гидрокомпенсаторы нового образца, а при использовании синтетики — поршневая. У меня есть подозрения, что это было сделано специально, чтобы сократить срок службы мотора, и тем самым обеспечить работой свои сервисные центры и сбыт запчастей.

Владельцы «Шнивы»часто выбирают из этих 2 зол.

Но есть те, кто не хочет с этим мириться, и переходит на болты. Меняя головку блока, распредвал, перепрошивая программу, или изготавливая ввертыши-переходники­. Кому что доступнее. Идея одна — ездить много и по плохим дорогам. Для них это оправдано.

У меня ВАЗ-2107 с двигателем 1,6. Муж автомеханик. Он же наоборот, переделал в моей машине этот мотор на гидрокомпенсаторы. Но только старого образца. На мой взгляд это оптимальное решение для тех, кто хочет ездить по городу и трассе. Гидрики старого образца прекрасно работают на масле 10W-40 ( полусинтетика ), чему рада и поршневая этого мотора. Почти идиллия. Единственное, что такие гидрики очень чувствительны к отложению бензинового нагара. Тем, кто ездит на бензине придется чаще менять масло. Т.е. каждые 6-8 тыс км пробега. А фильтр лучше 2 раза за это время. У меня же нет этой проблемы, т.к. машина на газовом топливе, которое не дает нагара. Потому мой автомобиль наоборот, был переведен с болтов на гидрики. Те же, кто желает кататься по бездорожью и на бензине, стараются уйти от сложной механики, и переводят свои моторы на болты ГРМ.

Выбирайте тот путь, который ближе именно Вам, исходя из условий эксплуатации транспортного средства.

Элементы ГРМ нагреваются при прогреве двигателя, и их размер увеличивается. Плотное закрытие клапанов при высокой температуре обеспечивает наличие термических зазоров между элементами данной системы. При неправильной регулировке теплового зазора возникают технические неисправности, поэтому для их предотвращения используются гидрокомпенсаторы теплового зазора клапанов.

Устройство и принцип работы гидрокомпенсаторов

Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.

Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.

Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.

Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:

  1. Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
  2. Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
  3. По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
  4. Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
  5. Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
  6. Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.

Причины стука гидрокомпенсаторов

Существует две проблемные ситуации, которые объясняют, почему стучат гидрокомпенсаторы – неполадки в системе двигателя, которая подает масло или проблемы в механике гидрокомпенсатора.

Проблемы с механикой могут быть следующими:

  1. Детали гидрокомпенсатора загрязнены из-за постепенного нагара масла и попадания чужеродных примесей.
  2. В гидравлический компенсатор попал воздух, поскольку масло в механизм подавалось в недостаточном количестве.
  3. Залипание клапана подачи масла из-за его засорения.
  4. Заводкой брак отдельных элементов гидравлического компенсатора.
  5. Ударная поверхность плунжерной пары со временем изнашивается, поскольку на рабочей поверхности плунжера появляются вмятины от кулачков распределительного вала.

Что касается неполадок в системе двигателя, они могут быть следующими:

  • попадание в масло воздуха, если его уровень в двигателе ниже или выше необходимого;
  • выход масляного фильтра из строя;
  • засорение масляных каналов грязью и нагаром;
  • изменение характеристик моторного масла ввиду перегрева двигателя;
  • неподходящие характеристики масла (климатические условия, качество, вязкость).

Стучат гидрокомпенсаторы на холодную и на горячую. Если двигатель уже прогрет, а стук не прекращается, проблема может быть в масле. Его нужно заменить на более качественное или просто залить новое. Проблема также может заключаться в грязном масляном фильтре. Проверьте его и замените новым при необходимости. Если проблема не исчезла, первопричину стука нужно искать в других узлах.

Стук на холодную может возникать из-за вязкости масла, поскольку при непрогретом двигателе оно не может попасть внутрь компенсатора. После прогрева вязкость меняется и стук пропадает.

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

  1. Отключите аккумуляторную батарею, чтобы обесточить авто.
  2. Избавьтесь от воздушного фильтра.
  3. Открутите болты, чтобы снять крышку ГБЦ.
  4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
  5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
  6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
  7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
  8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

Замена гидрокомпенсатора

Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

  1. Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
  2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
  3. Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
  4. После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.

Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.

Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора. Пожалуйста, оцените этот материал!

Почему меняют гидрокомпенсаторы на болты на Шевроле Нива

Заменив регулировочные опоры в моторе Шевроле Нива гидрокомпенсаторами, инженеры надеялись снять все проблемы по регулировке тепловых зазоров клапанов и понизить уровень шума, на самом деле, получилось не так, как хотелось. Качество гидрокомпенсаторов настолько нестабильно, что из десятка деталей сносно и по параметрам может работать одна-две. Естественно, это сказывается на работе двигателя — постоянный стук под клапанной крышкой, мотор троит, постоянные провалы и затруднённый пуск.

Гидрокомпенсатор и регулировочный болт.

И это ещё полбеды. Неточно выполненный гидрокомпенсатор может закусить и он не даст клапану вовремя закрыться. Если дело происходит на больших оборотах, клапан неизбежно встречается с поршнем. Чем это грозит, понятно — как минимум погнутый клапан, а это потеря компрессии, пропуски воспламенения. Контроллер тут же видит неисправность и просто отключает форсунку, чтобы сберечь катализатор. Мотор троит, казалось бы, без видимой причины. Даже в тех двигателях, где в днище поршня есть проточки и встреча клапана с цилиндром теоретически невозможна, клапан не до конца закрывается, его кромки обгорают со временем и история с компрессией повторяется.

Видео о разнице работы двигателя на гидрокомпенсаторах и болтах

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

  1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
  2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.

    Освобождаем клапанную крышку от патрубков.

  3. Снимаем клапанную крышку, открутив восемь гаек.

    Откручиваем гайки на клапанной крышке.

  4. Теперь внимательно выставляем мотор в положение ВМТ четвёртого цилиндра. Для этого совмещаем метки на приливе корпуса распредвала и шестерни.

    Выставляем мотор в положение ВМТ четвёртого цилиндра.

  5. Срываем болт фиксации шестерни.

    Откручиваем болт, фиксирующий шестерни.

  6. Снимаем натяжитель цепи.

    Демонтируем натяжитель цепи.

  7. Демонтируем распредвал, открутив гайки его корпуса.
    Откручиваем гайки. Демонтируем распредвал.
  8. По порядку снимаем рокера, их 8 штук.

    Демонтируем рокера.

  9. Выкручиваем гидрокомпенсаторы.

    Выкручиваем гидрокомпенсаторы.

  10. Тщательно очищаем от масла места установки втулок.
  11. Укладываем 4 стопорные пластины и прижимаем их втулками.

    Устанавливаем стопорные пластины.

  12. Регулировочные болты вкручиваем во втулки, устанавливаем рокера и удерживающие пружины.

    Устанавливаем рокера и удерживающие пружины.

  13. Устанавливаем новый распредвал, предварительно смазав его постели свежим маслом.

    Устанавливаем распредвал, артикул 21213-1006008.

  14. Прикручиваем шестерню привода вала и законтриваем болт крепления.
  15. Устанавливаем натяжитель цепи.

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 180 градусов, регулируют 7 и 4-й, ещё на 180 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Установив классические болты вместо компенсаторов, мы избавились от проблем с непредсказуемостью их работы.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

>Политика cookie

УЗНАЙТЕ ОЧЕНЬ КРАТКО ОБ УСЛОВИЯХ СЕРВИСА:

1. Покупки возможны без регистрации на сайте.

2. Предоплата 100% за товары.

3. Минимальной суммы заказа: 2400 руб

4. Доставка: Транспортными Компаниями или Почтой России.

5. Гарантия качества и возврата денег.

6. Информацию, после отгрузки сообщаем на электронную почту.

7. Техподдержка по телефону бесплатно: 8-800-100-14-99.

8. Предоставляем Инструкции и всегда есть все СЕРТИФИКАТЫ НА СИЛОВОЙ ОБВЕС, А ТАКЖЕ НА БАГАЖНИКИ, ШНОРКЕЛИ И Т.Д.

9. Перед оплатой получаете достоверную информацию по: стоимости доставки, перевозчику, месту получения заказа в вашем населённом пункте,

перечню заказанных товаров (артикул, название, кол-во, опции) с Суммой к оплате со всеми возможными наценками!

10. Информацию по платежам дублируем СМС на ваш моб. телефон.

11. Всегда подтверждаем поступление денег.

12. Наложным платежом товары Не продаём!

ПОЧИТАЙТЕ ОТЗЫВЫ:

Юрий Константин, здравствуйте. Посылки получил. Всё просто замечательно! Огромное спасибо! Хотел оставить отзыв на сайте, но что-то не получается. Надеюсь, будем сотрудничать и дальше. Фото Нивы , которую подготавливаем к отправке на Север, отправлю позже Юрий из Кемерово

Сергей •

Очень ХОРОШИЙ магазин.Заказывал передние и задние фонари.Всем рекомендую. Выбор хороший и люди относятся к вашим проблемам с пониманием. Буду и дальше тут покупать

Олег •

Отличный интернет магазин , всё быстро и хорошо!

Григорий (Москва) •

Кстати Константин ! ПК 23-1 просто КЛАСС — гоняю нормально — без прошивки мозгов . Не чего не стучит и не гремит машина (Шевроле Нива) работает как часы .

Константин (Удмуртия) •

Здравствуйте! Хочу поделиться отзывом о электронной РК. Конечно Все нивоводы знают, что такое дребезжание рычагов и гул РК. Долго конечно думал на счёт данного девайса, вот наконец решился приобрести. Заказал у Константина, пришла пасылка довольно быстро. Установка заняла не много времени, все очень просто как оказалась устовить, и первая поездка: сначала я забыл, что нахожусь в ниве. Ожидания превзошли себя я даже не думал, что ниву можно сделать тихой. Включения происходит как на Патрке. В целом пока не желею, время покажет работу данной штукенции. Спасибо Константину и Нава24, хороший магазин. Кстати печьку от ваз 2108 заказывал тоже сдесь. Пишите, спрашивайте, с удовольствием поделюсь опытом.

Ростислав БондаревРостислав Бондарев •
Добрый день! Пришла вторая(не маленькая) посылка! Упаковано классно, быстро, четко! Сайт рекомендовал на «драйв2» Буду сотрудничать дальше!

Гидрокомпенсаторы нива 21214 ремонт — Авто журнал КарЛазарт

Рейтинг статьи

Загрузка…

Как заменить гидроопоры рычагов привода клапанов двигателя ВАЗ-21214

Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.

Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).

Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.

При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).

Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.

В нормальном состоянии гидроопора должна прожиматься со значительным усилием.

Если же усилие невелико, гидроопору необходимо заменить.

Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).

Головкой «на 24» отворачиваем гидроопору рычага привода клапана

Таким же образом демонтируем гидроопоры рычагов других клапанов.

Снимаем рамку подачи масла к гидроопорам.

Сдвигаем с трубки рамки маслоподводящую втулку гидроопор

Аналогично снимаем еще три маслоподводящие втулки гидроопор.

Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.

В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.

Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.

Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.

Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.

Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.

Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров

гидрокомпенсаторы, часть 2

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

  • Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
  • Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
  • Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Гидрокомпенсатор 21214, конкретика

В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

диаметр гидриков

Вторая часть русского вопроса

С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.

  1. Для желающих облегчить жизнь двигателя, сделать его более динамичным и увеличить срок его службы – убрать гидрокомпенсатор 21214 хирургическим путем и заменить всю эту херомантию на болты.
  2. Для сторонников гидрокомпенсаторов. Поставить немецкие гидрокомпенсаторы INA или Kolbenschmidt, вместе с этим заменив стаканчики на новые. И проделывать эту операцию регулярно, раз в 60-70 тыс или раз в два-три года, при среднем годовом пробеге машинки 20-25 тысяч км.

гидрики INA

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 2. Гидрокомпенсаторы нового образца

Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Как установить новые гидрокомпенсаторы на шеви ниву.

Замена гидрокомпенсаторов на Шевроле Нива

ГПА автомобиля ВАЗ-21214 (распределенный впрыск) с пробегом 6600 км на горячем двигателе выбило гидрокомпенсатор (далее ГК). Они не продаются поштучно, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, если надо, купить новые.

Снял клапанную крышку, проверил все отверткой на компрессию, каждый раз проворачивая распредвал, чтобы кулачок распредвала не давил на проверяемый главный клапан через коромысло. Ни одна группа компаний не вызвала подозрений. Снимаю постель распредвала и выключаю ХК. Пятый от легкого прикосновения ключа отвернулся, а седьмой вообще не закрутился, и даже провернулся на пол-оборота. (Это видно на третьем фото, там развёртка) Буду разбирать дальше. Снимаю маслопровод и вижу…..йо-йо-е-прст, конец маслопровода на восьмом ГЦ оборван.

Я купил новую магистраль. Собрал все в обратном порядке. Подтянул основной двигатель с моментом 3,0 Н.м вместо положенных 1,5-2 Н. м. Двигатель снова приятно заурчал.

После ремонта мы уже прошли 3 км. Все в порядке.

Фотографии сделаны Лео.

Мы слышим звонок, но не знаем, где он…

Владелец ВАЗ-21214 пожаловался на периодический стук в двигателе. Иногда они длятся очень долго, иногда не очень долго, но чаще всего случаются на холодном двигателе. Пока мы стояли и разговаривали, снова появился стук и двигатель загорелся. Впечатление такое, будто он «троит». Стук длился не более минуты, а затем исчез. Клиент оставил машину и уехал. Договорились с ним, что я сам позвоню, когда устраню проблему.

По характеру стука было очевидно, что неисправен один из восьми гидрокомпенсаторов. Но какой!? Менять все или первое попавшееся не хотелось, поэтому воспользовался датчиком «Первый взгляд».

Его зовут не зря. Если перевести дословно на русский язык, то получится — «С первого взгляда». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, его всегда можно использовать первым для быстрого выявления неисправности. Датчик установлен на срезе выхлопной трубы глушителя. По пульсациям давления в выхлопной системе анализируют качество и равномерность работы цилиндров двигателя, локализуют нерабочий или неисправный цилиндр, определяют качество смеси (бедная или богатая).

Что ж, приступим и посмотрим, как он покажет себя в работе! На следующее утро, в полной уверенности, что очень быстро найду проблему, подключаю датчик «Первый взгляд» к мотор-тестеру МТС-5100, выбираю режим «4-канальный осциллограф», вставляю датчик в выхлопную трубу.

Параллельно с датчиком «First Look» подключил к ресиверу электронный вакуумный датчик для выявления возможных неисправностей в системе впуска. Подключил к первому каналу мотор-тестера МТС-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

Все готово для измерений. К сожалению, в этот день мне не повезло. После запуска двигатель работал идеально, без посторонних шумов. Много раз пытался завести, прогревал, охлаждал, выгонял машину на улицу, снова прогревал, но как назло стука не было. Вот и закончился первый день… Потом второй, потом третий… На четвертый день я поехал домой после работы над этой машиной, привязав изолентой датчик «First Look» к бамперу машины, и поставил тестер двигателя на переднем пассажирском сиденье. По дороге следил за осциллограммами и был готов в любую секунду нажать кнопку СТОП для записи сигнала. Но ни по дороге домой, ни по дороге на работу утром стука не было, двигатель работал идеально. Опять не повезло. И так каждый день — подключение, снятие мотор-тестера и датчиков по несколько раз. Только к концу недели удалось записать несколько осциллограмм холостого хода, при этом стук длился 8-10 секунд. Но этого времени мне было мало, нужно было смотреть осциллограммы на высоких оборотах. И наконец мне повезло! После следующего утреннего запуска двигателя отчетливо стучал один из гидрокомпенсаторов и стучал долго, минут 5, потом перестал. Этого времени мне хватило для полной диагностики двигателя в разных режимах работы.
На ХХ мы видим редкие отказы двигателя по первому и/или второму цилиндру.

В третьем и четвертом цилиндрах присутствуют почти всегда, при любых оборотах двигателя.

Из этих осциллограмм делаю вывод — стучит выпускной клапан третьего цилиндра и какая-то неисправность в выпускном клапане 4-го цилиндра. Что случилось с первым и вторым посмотрю после снятия клапанной крышки. Теперь посмотрим на канал вакуумного датчика на мотор-тестере, т.е. на первый луч. На осциллограмме видны «горбы» разной высоты в такте впуска. Самый маленький соответствует третьему цилиндру.

Итак, я предварительно определил неисправность выпускных клапанов 3-го и 4-го цилиндров и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально. Проворачиваю коленвал и проверяю затяжку гидрокомпенсаторов. Шестой по счету, то есть впуск 3-го цилиндра, самопроизвольно провернулся на один оборот. Клапаны 1, 2, 4, 7 были разболтаны. От этого были редкие перебои во всех остальных цилиндрах. Восьмой — была трещина на линии подачи масла. Не сразу заметил, помог опыт предыдущего ремонта, по которому писалась статья выше.

В этом двигателе была еще и третья неисправность — болты крепления заслонки отвернулись и она свободно болталась.

Заменена магистраль, гидрокомпенсаторы 3-го цилиндра, подтянуты болты демпфера. Собрал все в обратном порядке. Осталось проверить работу двигателя и снять контрольную осциллограмму.

Двигатель завелся без посторонних шумов и как видим на осциллограмме все ок!

Стук гидрокомпенсаторов на Шевроле Нива

Аналогичная ситуация была с Шевроле Нива. Через 3-4 минуты после запуска двигателя один из главных двигателей стал отчетливо стучать (один на слух). Стук очень долго не пропадал, мог появиться как на горячем, так и на холодном двигателе. По словам клиента прогрессировал все больше и больше, раньше помогала перегазовка, а сейчас даже музыка не помогает. :))

На следующее утро подключил мотор-тестер и записал осциллограммы.

По ним я быстро определил, что неисправны главные двигатели первого и четвертого цилиндров (неисправности обозначены серыми овалами). В первом — сбой был почти всегда, а в четвертом — изредка.

Открываю клапанную крышку и проверяю ГБЦ первого и четвертого цилиндров. Они ослаблены на выпускных клапанах этих цилиндров и легко откручиваются вручную. Вот причина стука! Заменил ГБЦ первого цилиндра, она вызвала у меня подозрение, а четвертого — подтянул с усилием 3 кг.см.

Свяжитесь с нами и мы это сделаем.

При эксплуатации транспортного средства каждый автомобилист непременно прислушается к тому, как работает его машина. Появление посторонних шумов в двигателе, как правило, не приносит радости владельцу. Наличие малейшей неисправности требует срочной диагностики и устранения проблемы. В процессе работы двигатель выделяет тепло, и при воздействии на него металл начинает расширяться. В результате на некоторых деталях образуются большие зазоры, которые как раз и приводят к появлению посторонних шумов. Одной из проблем может быть стук гидрокомпенсаторов, которые самостоятельно регулируют необходимый зазор. В этой статье мы придем к широкому объяснению темы. Что такое гидрокомпенсаторы (их устройство, назначение), почему они стучат на разных режимах работы двигателя – обо всем этом читайте ниже.

Что это такое?

Этот элемент представляет собой поршень, с помощью которого происходит автомат. Принцип работы этого устройства достаточно прост. Нижняя часть поршня взаимодействует с кулачком распределительного вала.

В поршне установлен шаровой кран, с помощью которого открывается заслонка и начинает поступать масло. Заполнение поршня маслом будет оказывать давление на существующий поршень, заставляя поршень двигаться, пока он не упрется в кулачок. В результате автоматически устанавливается наиболее оптимальный зазор. При воздействии кулачка на поршень через клапан часть масла уходит.

Поршень немного опускается, тем самым создается зазор. Последний на гидрокомпрессоре регулируется расходом поступающего масла. На этом этапе мы узнали, что такое гидрокомпенсаторы (их устройства).

Зачем стучать

Это достаточно легко услышать. двигатель или горячий пуск проявляется непосредственно при работающем двигателе и оказывает непосредственное влияние на стабильность его работы.

Причины стука элемента «горячий» следующие:

  • Вышел из строя Система не создает требуемого давления.
  • Нарушена гидравлика гидрокомпенсатора, то есть в системе нет необходимого количества масла, либо, наоборот, его избыток.
  • Посадочное место детали значительно увеличилось за счет нагрева двигателя, при котором металлы расширяются.

Данные причины неисправности характерны только для прогретого двигателя. Следует отметить, что звучание этих элементов на горячем двигателе случается достаточно редко.

Чаще всего гидрокомпенсатор стучит «на холодную», при этом для обоих режимов звук может появляться из-за плохого качества масла. Также это происходит из-за загрязненной системы очистки смазочной жидкости.

Стук гидрокомпенсаторов на холодном двигателе

Причин, по которым деталь стучит на холодном двигателе, гораздо больше, чем на горячем. Не всегда удается определить источник «цока» гидрокомпенсаторов. Поэтому в некоторых ситуациях целесообразно обратиться за помощью на специализированную станцию.

Основные причины стука гидрокомпенсаторов на холодном двигателе:

  1. Выработка на плунжере.
  2. Сильное загрязнение моторного масла из-за нарушения сроков замены. Примечание: при прогреве двигателя по этой причине стук исчезнет, ​​так как новая порция масла, подаваемая в деталь, вымывает разминку.
  3. Образование пузырьков, отрицательно влияющее на сжимаемость смазки.
  4. Выход из строя или неравномерная работа шарового крана.
  5. Использование некачественного масла.
  6. Использование высоковязкой смазки. В результате масло вообще не поступает на детали до прогрева двигателя.
  7. Фильтрующий элемент загрязнен.

Теперь мы прекрасно знаем основные причины, по которым гидрокомпенсатор стучит «на холодную». Стоит отметить, что одновременно не могут стучать несколько единиц, как правило, звучит только одна. Чтобы выяснить, какой из них пришел в негодность, необходимо провести диагностику.

Как узнать неисправный элемент

Разобравшись с причинами возможной неисправности в двигателе, необходимо рассмотреть способ определения неисправной детали. В специализированных мастерских стук гидрокомпенсатора определяют с помощью акустической диагностики.

Кроме того, на разобранном двигателе можно выявить стук гидрокомпенсатора. Для этого снимите клапанную крышку и протолкните каждый из элементов. Элементы, которые можно легко утопить, как раз будут неисправны, так как в них преобладает наименьшее давление. Самое главное при диагностике неисправности — отсутствие влияния кулачка распредвала на агрегаты. Другими методами определить неисправный элемент невозможно.

Что делать при стуке элемента

Большинство водителей волнует один вопрос: когда стучит гидрокомпенсатор, что делать? Так как большинство проблем со стуком напрямую связано с плохим качеством масла или перебоями в работе системы смазки, необходимо заменить масло и фильтрующий элемент двигателя. Кроме того, следует промыть системные каналы, чтобы удалить имеющиеся наработки.

Выбор масла

В такой ситуации многие задумаются, какое масло лить при стуке гидрокомпенсаторов. Ответ достаточно прост: необходимо заливать смазку необходимой вязкости, рекомендованную к применению производителем. В настоящее время летом наиболее популярно использовать на автомобилях полусинтетику, то есть 10W-40. В зимнее время следует заливать 5W-40.

После замены масла и фильтра не стоит быть уверенным, что звука не будет. Как раз наоборот: стук гидрокомпенсаторов «на холодную» тоже будет слышен из-за того, что в поршнях после слива не осталось смазки. Однако после прогрева двигателя она должна исчезнуть, тем самым подтвердив правильность решения о замене.

Промывка

Не всегда использование нового масла помогает устранить стук. Это связано с тем, насколько сильно сработала неисправность. В этом случае необходимо выявить неисправный элемент и демонтировать его для последующей промывки в бензине. Часто из-за использования некачественного масла компенсатор постепенно загрязняется. Снятые компенсаторы устанавливаются на место в том порядке, в котором они были сняты. Стоит отметить, что промывка элементов – достаточно сложный процесс, который потребует от автовладельца особых навыков.

Стук можно устранить следующим способом:

  1. Провернуть коленвал до открытия клапана, что соответствует неисправному элементу.
  2. Затем необходимо повернуть вентиль на угол, чтобы восстановить правильную установку детали.
  3. После этого запустите двигатель и проверьте звук.

Этот способ применим, если гидрокомпенсаторы стучат на автомобиле «Гранта» «на морозе». Если причина не устранена, а звук по-прежнему присутствует, требуется полная замена.

Следует помнить, что в связи с конструкцией современных автомобилей отечественного производства у всех моделей последних поколений наблюдается кратковременный стук гидрокомпенсаторов при запуске двигателя. Ничего страшного в этом нет, и устранить такую ​​неисправность не всегда удается даже в результате ремонта в специализированном центре или после полной замены детали.

Установка новой детали

Выполняется, если после замены масла звук не исчез. Автовладельцы не решаются экспериментировать с промывкой. Заменить компенсатор можно своими руками, причем процесс идентичен для всех моделей автомобилей. Единственным отличием конкретных моделей является необходимость замены прокладки из-за конструкции двигателя.

Рассмотрим процесс замены компенсаторов:

  1. Снимите клапанную крышку.
  2. Снимите звездочку с распределительного вала.
  3. Проверить демпфер и натяжитель на предмет износа.
  4. Снять кровать.
  5. Толкатели раскладываем строго в порядке извлечения.
  6. Выньте компенсаторы и разложите их по порядку.
  7. Проводится очистка системы смазки и посадочных мест гидрокомпенсатора.
  8. Новые элементы устанавливаем аккуратно на место, при этом вкручивание производить динамометрическим ключом, чтобы контролировать прилагаемое усилие.
  9. Остальные детали устанавливаются в обратном порядке.

Результат игнорирования ремонта

Если водитель услышал, что гидрокомпенсатор стучит «на морозе», но тем не менее проигнорировал ремонт, последствия могут быть не самыми приятными, несмотря на то, что компенсаторы особого действия не оказывают на износ других деталей двигателя.

Несвоевременный ремонт может привести к проблемам в системе смазки двигателя. Кроме того, признаками серьезных проблем будет снижение общей мощности силового агрегата, а также падение скорости разгона автомобиля и увеличение расхода топлива при движении на средних параметрах.

Итак, мы выяснили, почему гидрокомпенсатор стучит «на холодную».

Теперь приступаем к процессу тщательной очистки клапанной крышки от налипшего изнутри масла и грязи, которая буквально въелась в металл. Процесс не очень быстрый и не приятный, но крайне важный. Поэтому не торопимся, ведь когда же мы сможем добраться до нее в следующий раз?

Таким же образом зачищаем посадочное место под прокладку, срезая и зачищая остатки герметика, а также куски изношенной прокладки. Кстати, старая прокладка уже давно должна была быть в мусорном ведре. И никаких предположений на тему, что вдруг пригодится. Какие инструменты вам нужны для этого? Может пригодиться обычная отвертка, тыльная сторона ножа или даже шпатель.

Завершающий процесс установки


После этого на чистую, обезжиренную поверхность крышки в месте контакта с металлом наносится тонкий слой герметика. Делать это нужно осторожно и равномерно распределить выдавленный из тюбика пломбировочный материал. Теперь ставим прокладку на место. Все эти действия нужно производить с предельной точностью, следя за тем, чтобы ничего не перекосилось и прокладка не выступала наружу.

Теперь осталось правильно затянуть фиксатор. Ни в коем случае нельзя сначала закручивать одну сторону, а потом другую, так как прокладка все равно перекосится и выдавится в сторону. Вкручивайте по диагонали, затягивая постепенно до конца.

Несколько слов для экономных автолюбителей

Чаще всего гидрокомпенсаторы не выходят из строя полностью, а сильно загрязняются, в результате чего просто не в состоянии правильно выполнять возложенную на них задачу. Или ломается только один, как отмечалось выше. Если есть время и желание, можно попробовать достать гидрокомпенсаторы из ковша, который мы туда предварительно закинули, и провести восстановительные работы.

Для этого нужно разобрать агрегаты и все тщательно промыть. После этого собираем все в обратном порядке. Иногда бывают ситуации, когда к хорошему результату приводит дополнительная замена регулировочных болтов, которые со временем также выходят из строя. Что делать, решать вам. Главное, чтобы машина снова завелась и порадовала вас равномерным гулом стабильно работающего двигателя.

Российский внедорожник Нива Шевроле изначально оснащался двумя типами двигателей — это ВАЗ-2123 объемом 1,7 л, и Z18XE от немецкой фирмы Opel с объемом 1,8 л. Если последний установлен на вашем автомобиле, то, как правило, он не доставляет никаких хлопот и сбоев в работе, а вот с российским аналогом все гораздо сложнее, так как клапана периодически начинают стучать, заставляя двигатель работать с перебоями, требующие замены гидрокомпенсаторов.

В видео поиск неисправных гидрокомпенсаторов на Шевроле Нива

Ниже в этой статье мы разберем почему так происходит, как их правильно заменить, а также поделимся несколькими советами по правильной установке таких деталей.

Пошаговая процедура замены гидрокомпенсаторов

Если не удалось устранить стук гидрокомпенсаторов всеми вышеперечисленными способами, то необходима его замена, а как это сделать правильно, читайте ниже в нашей статье.

  1. Ставим автомобиль на ровную поверхность, включаем ручник и нейтральную передачу.
  2. Далее открываем капот и в первую очередь снимаем воздуховод.
  3. Затем освобождаем клапанную крышку от всех видов патрубков, открутив с них хомуты.
  4. Демонтируем восемь болтов с клапанной крышки.

    Сняли клапанную крышку.

  5. Далее ставим метку на распредвал, меткой на задней части шестерни.
  6. Необходимо ослабить болт звездочки и снять натяжитель цепи.

    При снятии болта держите звездочку и цепь неподвижно.

  7. Вышеупомянутый натяжитель можно сразу «зарядить», погрузив его в поршень и закрепив гайкой и колпачком.

    Порядок снятия болтов не имеет значения.

  8. Продолжая разборку, откручиваем все гайки, фиксирующие распредвал, после чего снимаем его.

    Долой распределительный вал.

  9. Затем вынимаем все 8 рокеров и демонтируем компенсаторы.

    Только после этих работ можно приступать к демонтажу гидрокомпенсаторов.

    После разборки отложите детали в сторону.

  10. На их место устанавливаем новые детали, затягивая их с усилием 2 кгс, используя специальный ключ, а при его отсутствии достаточно сильно, но не перетягивая и не оставляя слишком ослабленными.
  11. Продолжаем установку с новой установкой коромысла на свои места.
  12. Затем наносим метки и монтируем распредвал на свое место.
  13. После того, как он будет установлен, зафиксируйте его, а также установите звездочку и натяжитель цепи.

    Устанавливаем закрепленную ранее цепь.

  14. Перед натяжением цепи еще раз смотрим на совпадение всех меток и окончательно закрепляем гайкой для натяжки цепи.
  15. Клапанную крышку монтируем на место, и подсоединяем все патрубки (обратите внимание на состояние патрубков и хомутов, т.к. при сильной степени износа их лучше заменить — прим.).
  16. Запускаем двигатель и наблюдаем за результатом. Обратите внимание, что при первом запуске может быть еще тот же стук, однако, как только они залиты маслом, он должен прекратиться, и двигатель должен прийти в норму.

На этом работы по замене гидрокомпенсаторов можно считать завершенными.

Гидрокомпенсаторы на «Шниву» закр.

Если вы слышите стук клапанов, не спешите приступать к замене гидрокомпенсаторов, попробуйте сначала заменить.

  • Заливать масло высокого качества, с вязкостью 10W40 — летом, а зимой 5w30 или 0w30. Обратите внимание, что если масло постоянно заливать одно и то же и вовремя менять, то есть каждые 7-10 тысяч километров, то засорение гидрокомпенсаторов значительно снижается.
  • Если вы демонтировали гидрокомпенсаторы, попробуйте их промыть, предварительно разобрав. После очистки проверьте их на работоспособность, нажав пальцем на плунжер, и если он исправен, то вернется в исходное положение.

Видео о промывке гидрокомпенсаторов на Шевроле Нива

Конструкция гидрокомпенсаторов на Шевроле Нива

Как известно, на штатных или проще говоря «классических» двигателях ВАЗ в газораспределение устанавливались коромысла механизм, а зазоры клапанов регулировались специальными винтами.

Однако на двигателе 2123 для Нивы Шевроле предусмотрены гидрокомпенсаторы, выполненные в виде точно таких же регулировочных болтов, а регулировка зазоров осуществляется за счет работы плунжерной пары и необходимого давления масла в двигателе .

Гидрокомпенсатор в разобранном виде.

Несмотря на всю кажущуюся сложность конструкции, устроен он в двигателе очень просто и состоит всего из четырех частей:

  • Корпуса гидрокомпенсаторов.
  • Возвратная пружина.
  • Плунжерная пара, а точнее, из двух ее частей, верхней и нижней, то есть плунжер и обратный клапан с поршнем.

Почему начинают стучать клапана?

Среди различных причин, почему начинают стучать клапана на Шевроле Нива, необходимо выделить основные:

  • Недостаточное давление масла в системе.
  • Загрязнены масляные каналы в двигателе, а это приводит к интенсивному загрязнению всей системы смазки.
  • Недостаточный уровень смазки в системе.
  • Изношено седло гидрокомпенсатора.
  • Детали и узлы гидрокомпенсаторов изношены.

Бывает, что гидрокомпенсаторы начинают стучать сразу после запуска в мороз, и буквально сразу через 30-60 секунд это проходит. Это объясняется тем, что масло поступает к гидрокомпенсаторам с опозданием, и не успевает обеспечить их необходимым количеством смазки.

Эту проблему можно решить после замены масла и. А когда на «горячем» двигателе стучат клапана, обычной замены масла уже недостаточно, приходится снимать «голову», распредвал и чистить каналы. Если эта процедура не принесет результата, придется менять гидрокомпенсаторы.

Обратите внимание, что стук клапанов, возникающий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

  • Наличие износа кулачков распредвала.
  • Поверхности коромысел будут сильно изношены
  • Шток клапана изношен.

Длительная езда с таким «стуком» крайне не рекомендуется, т. к. он напрямую влияет на износ деталей механизма ГРМ, при этом он будет увеличиваться.

Что выбрать, гидрокомпенсаторы или регулировочные болты?

Установленные с завода гидрокомпенсаторы не всегда качественные, потому что могут застучать практически сразу, как машина сошла с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неисправности является недостаточное усилие, с которым затянут болт на заводе, а это — 2-2,2 кгс … Впрочем, если эти детали уже нерабочие, то приходится выбирать, чем их заменить, благо есть варианты.

Самыми качественными и надежными гидрокомпенсаторами на рынке считаются изделия INA одноименной немецкой компании. Но АвтоВАЗ выпускает и товары в бюджетном сегменте (в его ассортименте есть продукция как старого, так и нового типа, отличающаяся головкой блока цилиндров, которые были модернизированы после 2008 года — прим.).

Если ставить вопрос, что выбрать, то ориентироваться придется в первую очередь на цену. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы регулировать клапана каждые 10-15 тыс. км пробега, то второй вариант будет для вас предпочтительнее, так как проблем с ними меньше, да и ремонт и обслуживание проводить дешевле.

Так выглядит набор новых деталей.

Установка регулировочных болтов на Шевроле Нива

Новые гидрокомпенсаторы, как уже выяснилось, стоят дорого, а гарантии, что они снова не постучат, минимальны. Именно по этим причинам и из-за ценового спора можно установить регулировочные болты.

Так выглядят регулировочные болты.

Работа выполняется та же, но приходится отдельно регулировать клапана, и немного по другому собирать двигатель.

Видео о замене гидрокомпенсаторов с болтами на двигателе Шевроле Нива

Особенности сборки

  1. Все болтовые колодцы должны быть максимально тщательно очищены.
  2. Монтируем пластины и затягиваем новые втулки.
  3. Далее затягиваем болты и устанавливаем новые пружины с коромыслами.
  4. Устанавливаем распредвал на место и натягиваем цепь. Масляную рампу пока не нужно устанавливать.

Теперь необходимо отрегулировать клапана, и делается это так же, как и на любом другом автомобиле семейства ВАЗ.


Такая работа неудобна только тем, что требуется регулировка каждые 10-15 тысячи километров пробега.

Клапанный зазор

Клапанный зазор в 0,15 мм , которые устанавливаются с помощью щупа, необходимо проводить только на холодном двигателе. Если это значение будет меньше, то они могут просто сгореть, а если больше, то начнут стучать.

На старых двигателях внутреннего сгорания проблема увеличения изменений тепловых зазоров, увеличивающихся из-за износа в клапанном механизме, решалась с помощью регулировок. Эту работу выполнял специально обученный человек. Регулировка клапанов требовалась каждые 10 000 км или по износу. Специалисты разбирали двигатель и вручную регулировали клапана – надо сказать, что это достаточно трудоемкая процедура, требовавшая от мастера особых навыков и квалификации. Также для этой задачи понадобился специализированный инструмент — набор щупов.

По мере развития автомобильной промышленности инженеры разработали решение, позволяющее поддерживать постоянные зазоры клапанов. Механизм состоял из толкателей с пружиной, которые выдвигались из корпуса с увеличивающимися зазорами. Это не что иное, как гидрокомпенсатор. Не все знают, что это такое.

Исторические факты

Самый первый двигатель, оснащенный гидроподъемником, был установлен на Cadillac Model 452 1930 года выпуска. Двигатель был шестнадцатицилиндровым. В то время еще особо не задумывались о том, как облегчить процесс обслуживания двигателей. Поэтому мода на гидрокомпенсаторы клапанов появилась позже.

В 80-е годы японские автопроизводители сделали все, чтобы их автомобили и двигатели попали на американский рынок. Механизм показал себя с лучшей стороны, но автобренды того времени почему-то стали отказываться от них в двигателях. Виноваты были экономические тенденции. Гидрокомпенсаторы усложняли конструкцию двигателей, а также удорожали их производство. Надежность больше не была основным фактором в производстве двигателей.

Типы гидрокомпенсаторов

Существует несколько типов этих механизмов. Это гидротолкатели роликового типа, опоры и элементы, которые устанавливаются в рычаги или коромысла. Несмотря на то, что есть определенные конструктивные отличия, все вышеперечисленные элементы имеют одинаковый принцип действия и функции. Аналогично работает современный гидрокомпенсатор. Что это? Это деталь, позволяющая автоматически компенсировать зазоры в клапанной системе.

Устройство

Принцип работы этого узла заключается в том, что механизм может автоматически изменять свою длину на такую ​​величину, которая равна зазору в клапанах. Движение составных элементов в агрегате осуществляется пружинами и маслом, которое поступает из системы смазки автомобиля. Посмотрим, как работает гидрокомпенсатор. Мы уже знаем, что это такое. Итак, компенсатор представляет собой корпус, в котором установлена ​​плунжерная пара. Она может двигаться. В свою очередь, эта часть состоит из нескольких элементов:

  • Рукав.
  • Жесткая пружина.
  • Шаровой обратный клапан.

Толкатели цилиндрические, детали в головке блока цилиндров, рычаги в приводе могут быть использованы как корпус гидротолкателя.

Клапан-компенсатор выполнен на основе механизма плунжерной пары. Между втулкой и плунжером имеется небольшой зазор 5-8 микрон. За счет этого механизм герметичен, а детали агрегата могут двигаться достаточно свободно.

В нижней части плунжера имеется отверстие, закрытое шаровым клапаном. Работа гидрокомпенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены почти все элементы. Гидрокомпенсаторы ВАЗ не являются исключением (им оснащается и Приора 2172).

Принцип работы

При расположении кулачков распределительного вала тыльной стороной к толкателю между клапаном и валом образуется зазор. Масло поступает в корпус компенсатора по специальному каналу. За счет силы пружины плунжер начнет подниматься. Так восполняется зазор. Кроме того, масло через клапан попадает в специальную полость компенсатора. В момент поворота распределительного вала кулачок начинает оказывать давление на толкатель вниз. В этот момент шаровой кран уже будет закрыт. Плунжерная пара работает как жесткий узел. Она давит на клапан. В зазор, образующийся между плунжером и втулкой гидрокомпенсатора, попадает небольшое количество смазки. Масло из системы позволяет компенсировать эту утечку.

Процесс нагрева при работающем двигателе увеличивает длину механизма. Поскольку в полость компенсатора поступает дополнительная жидкость, объем изменяется, и таким образом зазор восстанавливается.

Типичные неисправности

Мы узнали почти все о таком элементе, как гидрокомпенсатор — что это такое, как он работает и зачем он нужен. Теперь понятно, что это устройство, позволяющее изменять зазоры клапанов в силовом агрегате. Но нужно знать, что у механизма есть недостатки. Итак, для двигателя, оснащенного этими деталями, требуется более качественное масло и более качественные фильтры.

Кроме того, постоянная необходимость компенсировать зазоры приводит к неисправности элемента. Все это приводит к утечкам масла и потере необходимой жесткости. Если механизм устройства сильно изношен, появляется характерный стук гидрокомпенсаторов. Для устранения этого дефекта можно заменить масло на масло с более высоким индексом вязкости.

Так часто поступают автодилеры и недобросовестные продавцы подержанных автомобилей. Так маскируются различные поломки. Если покупатель задает вопрос о масле в двигателе и слышит в ответ, что оно слишком вязкое, то точно хотели временно убрать стук гидрокомпенсаторов. Это уже повод отказаться от покупки.

Иногда случается так, что клапан, на котором установлен изношенный гидрокомпенсатор, заклинивает в открытом положении. Это влечет за собой большие зазоры. В результате ударная нагрузка значительно возрастает. Детали изнашиваются. Если это впускной клапан, то из-за большого зазора он может прогореть. Если впускной клапан зажат и не может полностью открыться, нагрузка на распределительный вал увеличивается. Увеличивается износ, снижается мощность двигателя, происходят взрывы в выхлопной системе.

Часто в продаже попадаются некачественные детали. Это могут быть и гидрокомпенсаторы для ВАЗ, и запчасти для иномарок. Они быстро изнашиваются и требуют более частой замены.

Особенности гидрокомпенсаторов на «Шевроле Нива»

На двигателях ВАЗ регулировочные винты устанавливаются в ремень ГРМ. На двигателях ВАЗ-2123 вместо таких элементов устанавливаются гидрокомпенсаторы. Им комплектуется и «Нива Шевроле 1.6». По форме они такие же, как винты для регулировки зазоров.

Причины стука

Стук этих узлов может появляться по нескольким причинам. Это отсутствие давления смазки в системе, грязное масло, износ седел, недостаточный уровень смазки. Возможно установлены некачественные гидрокомпенсаторы. В этом случае «Нива Шевроле» может потребовать повторного ремонта.

Детонация часто возникает на холодном двигателе. Буквально через 40 секунд этот звук пропадает. Причина здесь в давлении масла. Смазка подается с небольшими задержками. Если на горячую слышны стуки, то дело обстоит намного хуже. Смазочные каналы должны быть очищены. Для этого используйте очиститель карбюратора. Состав отлично очищает внутренности компенсатора от грязи и других маслянистых отложений. Если операция не работает, требуется замена. На отечественные гидрокомпенсаторы цена 300-400 руб. Они продаются поштучно. Хорошо зарекомендовали себя детали немецкого производства INA.

Заключение

Гидрокомпенсатор представляет собой механизм, исключающий необходимость ручной регулировки клапана. При цене в 300 рублей эта деталь вполне себе полезная. Сегодня эти гидрокомпенсаторы устанавливаются на многие автомобили — ими также оснащаются «Приора», «Гранта», «Калина». Сегодня нет ни одного производителя, который не оснащал бы свои автомобили этим важным элементом.

Детали двигателя автомобилей Лада 2101, 2106, 2107

Сравнение товаров (0)


Имя по умолчанию (A — Z) Имя (Z — A) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (A — Z) Модель (Z — A)364896


Клапан дроссельный универсальный 65 мм, серебристый

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

139,09€

Клапан дроссельный универсальный 90 мм, синий

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

140.00€

Переходник для установки внешнего РХХ ВАЗ

Размеры в упаковке (ДхШхВ), мм: 70х50х50 Для автомобилей: 2101, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

34. 00€

Маслоуловитель алюминиевый

Размеры в упаковке (ДхШхВ), мм: 170х150х100 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170, 2106, 2107, 2109, 2111, 2112, 2114, 2115, 21099, Калина 1117, Калина 1119, Приора 2171, Приора 2172

84.86€

Втулки направляющие бронзовые ВАЗ 2101-2108

Размеры в упаковке (ДхШхВ), мм: 130х50х20 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива

88.00€

Вал распредвал 21213 Нуждин 11,6/10,6 (Трофи мех.толкатель)

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, Нива, 2107

244.00€

Скидка: -55%

Распредвал ВАЗ 2101 — 2107 Horsecam 10,6/9,8 (фаза 264/256)

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, 2106, 2107, Нива

185,71€ 82,72€

Распредвал ВАЗ 21213 Нуждин 11,2/10,0 (фаза 289/268) Эстонец +

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, 2107, Нива

240. 00€

Распредвал ВАЗ 21213 Нуждин 11,45/11,0 Эстонка++

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, 2107, Нива

240.00€

Распредвал ВАЗ 21214 Horsecam 10,6/9,8 (фаза 264/256), гидрокомпенсаторы

Размеры в упаковке (ДхШхВ), мм: 440х60х60 Для автомобилей: 2101, 2106, 2107, Нива

280.00€

Комплект крепления крышки шатуна ВАЗ 2101-2108

Размеры в упаковке (ДхШхВ), мм: 130х80х20 Для автомобилей: 2101, 2107, 2108, 2110, 2112, Калина 1118, Нива

8.57€

Вкладыши шатунные двигателя ВАЗ 2101 — 2112

Размеры в упаковке (ДхШхВ), мм: 110х60х30 Для автомобилей: 2101, 2108, 2110, 2113, Калина 1118, Нива

16.00€

Вкладыши шатунные двигателя ВАЗ 2101 — 2112, ремонтный размер +0,25 мм

Размеры в упаковке (ДхШхВ), мм: 110х60х30 Для автомобилей: 2101, 2108, 2110, 2113, Калина 1118, Нива

12. 00€

Вкладыши шатунные двигателя ВАЗ 2101 — 2112, ремонтный размер +0,5 мм

Размеры в упаковке (ДхШхВ), мм: 110х60х30 Для автомобилей: 2101, 2108, 2110, 2113, Калина 1118, Нива

11,43€

Вал коленчатый ВАЗ 21213

Размеры в упаковке (ДхШхВ), мм: 520х150х120 Для автомобилей: 2101, 2106, 2107, Нива

285,14€

Скидка: -59%

Прокладка ГБЦ ВАЗ 21214, металл

Размеры в упаковке (ДхШхВ), мм: 500х220х5 Для автомобилей: 2101, 2106, 2107, Нива

38,57€ 15,99€

Платформа аккумуляторная ДФТЗ

Размеры в упаковке (ДхШхВ), мм: 280х200х50 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

26.00€

Маслоуловитель ДФТЗ

Размеры в упаковке (ДхШхВ), мм: 160х76х76 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

34,29€

Крышка двигателя передняя ВАЗ 21214

Размеры в упаковке (ДхШхВ), мм: 240х240х10 Для автомобилей: 2101, 2106, 2107, Нива

42,71€

Масляный фильтр Finwhale

Размеры в упаковке (ДхШхВ), мм: 78х70х70 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, 2190 Гранта, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 21702, Приора 21920, Приора 219203, Приора 21901а3

12. 43€

Маховик ВАЗ 2101 16V под сцепление 215 мм, облегченный (сталь)

Размеры в упаковке (ДхШхВ), мм: 280х280х40 Для автомобилей: 2101, 2106, 2107, Нива

280.00€

Маховик ВАЗ 2101-2107 облегченный (сталь)

Размеры в упаковке (ДхШхВ), мм: 280х280х40 Для автомобилей: 2101, 2106, 2107, Нива

280.00€

Сколько литров масла в двигателе ваз 2131. Замена масла в двигателе Нивы. Трансмиссионные масла для использования в коробках передач, раздаточных коробках, ведущих мостах и ​​рулевом механизме

Главная / Сливочное масло

Для заправки и обслуживания отечественного внедорожника ВАЗ необходимо знать заправочные емкости ВАЗ 21213 Нива и ее модификаций ВАЗ 21214. Необходимо знать некоторые цифры на память, например, емкость бака и картера. Остальное следует записывать в блокнот, который хранится в бардачке салона. И неважно, что вы не собираетесь заниматься обслуживанием автомобиля самостоятельно, специалисты на СТО также могут не знать заправочных объемов вашего автомобиля.

Блок питания

Двигатель, устанавливаемый на современную модель автомобиля Нива 21213 (214), достался в наследство от советского прародителя — ВАЗ 2121, и по объему жидкостей они практически идентичны:

  1. Система жидкостного охлаждения. Заливается антифриз в количестве 10,7 литров с температурой замерзания не выше -40°С. В этот объем входит и мощность радиатора отопления салона.
  2. Картер. Сюда заливают моторные масла, марка которых зависит от условий эксплуатации. Емкость — 3,75 л с учетом заполнения масляного фильтра.

Вязкость масла, заливаемого в двигатель Нивы, должна соответствовать температурному режиму на улице, при котором эксплуатируется машина. Возможные режимы и подходящие марки масел указаны в таблице:

При промывке силового агрегата при замене маслосмазочного материала используется такое же количество промывочного масла (3,75 литра) с учетом размера фильтра. Замена осуществляется через 8-12 тыс. км пробега в зависимости от качества масла. Промывку обычно производят после 3-х замен моторного масла. Во время эксплуатации важно следить за уровнем масла в картере двигателя с помощью специального щупа. Если уровень опустился ниже отметки Min, необходимо срочно долить в двигатель смазку той же вязкости, что и была залита ранее.

Антифриз следует обновлять не реже одного раза в 3 года или в зависимости от степени износа жидкости. Не рекомендуется разбавлять антифриз дистиллированной водой ни зимой, ни летом. Зимой разбавленная жидкость может замерзнуть, а в летнюю жару раньше времени закипеть, что приведет к перегреву мотора.

Трансмиссия

Система трансмиссии Нива 4х4 имеет следующие заправочные объемы:

  • раздаточная коробка — 0,79л;
  • КПП
  • – 1,6 л;
  • задний мост — коробка передач — 1,3 л;
  • передний мост — картер — 1,15 л;
  • рулевая колонка — картер — 0,18-0,2 л.

Так как при эксплуатации силового агрегата в различных температурных режимах узлы и агрегаты трансмиссии заливаются маслами разной вязкости, что отражено в таблице:

Как сказано в инструкции по эксплуатации, менять трансмиссионную смазку необходимо раз в 30 тыс. км. пробег. При этом в картере рулевого механизма замена не предусмотрена, только присадка через верхнюю пробку. «Родным» маслом для агрегатов трансмиссии «Жигулей» является марка ТАД17И.

Трансмиссионные масла

обладают хорошими проникающими свойствами. Поэтому плохо зажатые свечи и изношенные прокладки узлов начинают понемногу подтекать смазкой. В таких ситуациях допустимо доливать масло той же марки вязкости и желательно одного производителя. Если не долить во время течи, уровень смазки в агрегате снизится, что приведет к ускоренному износу дорогостоящих механизмов.

Прочие жидкости и горюче-смазочные материалы

Каждый автолюбитель должен знать на память максимальное количество топлива для своей машины. Топливный бак ВАЗ 21213 имеет емкость 42 литра, включая резерв. Резерв относится к количеству топлива, оставшемуся в баке после того, как загорится желтая контрольная лампа на панели приборов. Объем резерва не менее 5 литров. Автомобиль должен быть заправлен бензином, октановое число которого находится в пределах 91-93.

В автомобиле имеется ряд заправочных баков, за которыми владелец должен следить в процессе эксплуатации:

  • тормозная система с расширительным бачком, общая емкость — 0,515 л;
  • привод гидромуфты с расширительным бачком — 0,2 л;
  • 2 пластиковых бачка объемом 2 литра каждый содержат запас жидкости для омывателя ветрового и заднего стекол.

Привод выключения сцепления и тормозная система залиты гидравлической тормозной жидкостью (наиболее популярна ДОТ-4). Менять ее следует не реже, чем через 3 года, поскольку жидкость имеет свойство поглощать водяной пар, содержащийся в воздухе. В результате все соприкасающиеся с ним стальные детали системы начинают подвергаться коррозии, что приводит к полному или частичному отказу тормозов.

При негерметичности сцепления или тормозной системы уровень в расширительных бачках будет снижаться и поэтому требует постоянного контроля.

Уровень тормозной жидкости в бачках должен быть не ниже соответствующих отметок на пластиковом корпусе тары.

Жидкость или чистая вода для омывания стекол доливается при необходимости, зимой — вариант антифриза. В противном случае лед разрушит не только трубы, но и повредит электронасос.

Также для обслуживания и смазки Нивы применяются различные густые смазки:

  • Литол — состав для смазки высоконагруженных деталей подшипников;
  • ШРУС-4 — смазка для петель передних полуосей и ограничителей открывания дверей;
  • ШРБ-4 предназначен для обработки пальцев шаровых и рулевых тяг.

Список заправочных емкостей пригодится начинающим автомобилистам, купившим подержанный автомобиль с утерянной инструкцией по эксплуатации. Эксплуатация такого автомобиля как раз и должна начинаться с замены всех жидкостей и масел.

Периодичность замены масла в двигателе Нива 21213 (21214) и других модификациях — не реже одного раза в 15 000 км. Именно такой срок предполагает регламент АвтоВАЗа. Но лучше всего делать это хотя бы раз в 10 000 км, а то и 7500 км.

Для того, чтобы поменять масло в двигателе Нива нам понадобится:

  • Канистра для свежего масла не менее 4 литров
  • Воронка
  • новый масляный фильтр
  • шестигранник на 12 или ключ на 17 (в зависимости от того, какой штекер у вас установлен)
  • Съемник фильтра (можно без него в 90% случаев)

В первую очередь прогреваем двигатель автомобиля до температуры не менее 50-60 градусов, чтобы масло стало более текучим. Затем подставляем сливную емкость под поддон и откручиваем пробку:

После того, как вся отработка будет слита из поддона двигателя, можно открутить масляный фильтр:

Если вы решили сменить минералку на синтетику, то желательно промыть ДВС. Если тип масла не изменился, то его можно поменять без промывки.

Теперь закручиваем пробку сливного отверстия и вынимаем новый масляный фильтр. Затем заливаем в него масло, примерно на половину его вместимости, и обязательно смазываем уплотнительную резинку:

А можно установить новый фильтр на прежнее место, желательно сделать это быстро, чтобы из него не вытекло лишнее масло:

Лучше сразу не выливать всю канистру, а оставить не менее пол-литра, и доливать только убедившись, что уровень находится между отметками MIN и MAX на щупе:

После этого закручиваем крышку заливной горловины и запускаем двигатель. Первые пару секунд может гореть лампочка давления масла, а потом она сама погаснет. Это нормально и не о чем беспокоиться! Не забывайте вовремя производить замену – это продлит жизнь вашему двигателю.

Замена масла в двигателе – неотъемлемый процесс любого автомобилиста, следящего за своим железным другом. Срок замены индивидуален для каждого автомобиля, и зависит от условий эксплуатации двигателя, мощности и самого масла.

В автомобиле ВАЗ 21214 «Нива» моторное масло меняется немного чаще, чем в других представителях семейства ВАЗ. Это связано с тем, что модель 21214 является полноприводным внедорожником, и поэтому двигатель «Нивы» постоянно находится под повышенными нагрузками. Итак, перед многими владельцами этой модели встает вопрос: «Какое масло лить в двигатель, какое оно было наиболее эффективным?» Именно на этот вопрос мы постараемся найти ответ в этой статье.

Масло по погоде

В первую очередь перед выбором масла для нивы 21214 обратите внимание на погодные условия, а точнее на время года. Например, летом, когда на улице достаточно жарко, двигатель будет сильно нагреваться. В отличие от автомобилей, двигатель этой машины будет греться намного сильнее. Поэтому заливать летом минеральное или полусинтетическое масло в двигатель внедорожника – большая ошибка.

Смазочная жидкость с низким процентом вязкости не принесет должного эффекта. При нагреве блока цилиндров жидкость принимает состояние обычной воды, а также очень быстро нагревается. В результате масло перестает отбирать тепло у двигателя и создавать должное давление. Через некоторое время такой работы обязательно заклинит коленчатый вал.

На летний период рекомендуется заливать моторное масло в ниву 21214, вязкость которого будет указана не ниже 20W-40, и не выше 25W-50. Это идеальная вязкость, при которой коленвал будет свободно вращаться, не создавая лишней нагрузки, а температура двигателя не будет превышать 95 градусов.

Зимой более серьезные проблемы возникают с выбором масла. При этом он не должен быть слишком редким, чтобы не покрывался льдом при воздействии холода, и не очень толстым, чтобы при запуске двигателя на холодную коленвал мог сделать первый оборот.

Для Нивы 21214 наиболее подходит масло, вязкость которого будет указана не менее 0W-40, и не более 0W-50. Если залить его в двигатель зимой, при температуре до 40 градусов мороза, то у стартера будет достаточно сил, чтобы провернуть коленчатый вал, так как вязкость не будет слишком высокой, даже несмотря на воздействие холода. При этом даже при более низких температурах жидкость не будет забираться ледяной коркой.

При выборе моторного масла для Нивы 21214 ни в коем случае не берите всесезонное масло. Хотя он кажется экономичным с точки зрения затрат на условия эксплуатации, он может быть проблематичным при запуске двигателя. Лучше всего заливать либо зимнее, либо летнее масло, в зависимости от сезона. Также не используйте полусинтетическое масло. Каким бы дорогим он ни был, его свойства всегда будут уступать синтетическим.

Частота замены

Ни для кого не секрет, как производится замена моторного масла на автомобиле. Сначала следует прогреть двигатель до рабочей температуры, затем открутить заливную горловину, снять масляный фильтр, открутить сливную пробку. После полного слива масла меняем фильтр, и тогда можно заливать только новое масло, предварительно закрутив пробку.

Периодичность замены масла на Ниве — 10.000 км

Спасибо за подписку!

На двигателе Нивы 21214 все происходит немного иначе. Средний пробег до замены смазки обычно составляет около 10 000 км. Так как двигатель внедорожника чаще подвергается большим нагрузкам, менять жидкость рекомендуется примерно каждые 5-6 тысяч километров пробега.

У многих автомобилистов возникает вопрос: «Стоит ли менять фильтр после этой процедуры?» Ответ будет индивидуален для каждого. В целом стандартный масляный фильтр рассчитан на 10-12 тысяч километров пробега, поэтому легко переносит две замены жидкости. Но, при наличии средств, замена лишней не будет. Если менять фильтр каждые 5-6 тыс. км, двигатель прослужит долго. Так что решайте этот вопрос исходя из своих финансовых возможностей.

Производители

При выборе моторного масла часто теряешься, не зная: «Какое выбрать?» За долгий период использования автомобилей появились марки, славящиеся отменным качеством продукции.

На сегодняшний день лидерами таких марок являются производители: Mobil, Xado и Лукойл. Они специализируются на производстве смазочных материалов как для легковых автомобилей, так и для внедорожников. Конечно, такие масла достаточно дороги, и не каждый может себе позволить заливать их в свой двигатель.

Итак, какое масло выбрать из более дешевых аналогов? В настоящее время производители: Castrol, ZIC, Kixx и Valvoline достаточно быстро набирают обороты на мировом рынке. Их продукция мало чем уступает по качеству мировым брендам, и отлично подойдет к мотору Нива 21214. Поэтому, если у вас не так много финансов, можете смело пользоваться продукцией этих производителей.

Из личного опыта эксплуатации, масло лучше менять не реже, чем через 10 000 км, а иногда можно и чаще, если ваша Нива очень часто эксплуатируется на бездорожье и двигатель работает на высоких оборотах. Для замены моторного масла необходимы следующие инструменты:

  1. Шестигранник для откручивания сливной пробки
  2. Съемник масляного фильтра — если не получается открутить вручную.

Первым делом необходимо открутить заливную пробку и вынуть щуп для проверки уровня масла в двигателе:

После этого находим любую ненужную тару для слива отработки, чтобы она была объёмом не менее 4 литров и подставляем её под поддон, где находится пробка слива масла.

И откручиваем сливную пробку, для чего нужен шестигранник на 12.

Теперь, когда все стекла проработаны, можно вручную открутить масляный фильтр. Если этого не было сделано, то нужно использовать специальный съемник.

Затем берем новый фильтр и заливаем в него немного свежего масла, а резинки смазываем. Закручиваем пробку в поддон двигателя и устанавливаем новый фильтр, затянув его строго от руки без каких-либо инструментов.

Теперь можно заливать необходимое количество моторного масла через горловину в клапанной крышке:

И последний этап этого технического обслуживания – проверка уровня по щупу. Оно должно быть между отметками MIN и MAX:

Если все в норме, можно запустить двигатель и убедиться, что давление масла в норме, лампа аварийного давления должна погаснуть в течение пары секунд. Если кто-то хочет следовать процедуре, предписанной производителем, то можно еще купить для промывки двигателя специальное промывочное масло. Но лично я никогда не заморачивался с этой процедурой и без этого двигателя мы прошли 300 000 км без капитального ремонта.

ОБЪЕМЫ ТОПЛИВА

Многоразовая система Объем, л
Топливный бак (включая резерв) 42 (65*)
Система охлаждения двигателя (включая систему отопления салона) 10,7
Система смазки двигателя (включая масляный фильтр) 3,75
Картер коробки передач 1,6
Корпус заднего моста 1,3
Корпус рулевого механизма 0,18
Корпус раздаточной коробки 0,79
Корпус переднего моста 1,15
Гидравлическая система сцепления 0,2
Гидравлическая тормозная система 0,535
Бачок омывателя ветрового стекла и фар 2,8
Бачок омывателя заднего стекла 2,0
Бачок гидроусилителя рулевого управления 1,7
* Для автомобилей ВАЗ-2131 и его модификаций.

Количество, л

Точка наполнения или смазки

Наименование материалов

Топливный бак

Бензин автомобильный с октановым числом 91-93, 95*

Система охлаждения двигателя, включая систему отопления салона

Жидкость охлаждающая с температурой замерзания не выше –40°С

Система смазки двигателя, включая масляный фильтр при температуре окружающей среды:

Моторные масла (класс API: SG, SH, SJ)

от –20° до +45°С

от –25° до +35°С

от –25° до +45°С

от –30° до +35°С

от –30° до +45°С

Картер коробки передач

Трансмиссионные масла с качеством API GL-5 и вязкостью 75W-90

Корпус раздаточной коробки

Картер переднего моста

Корпус заднего моста

Корпус рулевого механизма

Трансмиссионное масло 75W-90

Гидравлическая система выключения сцепления
Гидравлическая тормозная система

0,2
0,515

Жидкость тормозная ДОТ-3, -4

Бачок омывателя ветрового стекла
Бачок омывателя стекла задней двери

Смесь воды с жидкостью стеклоомывателя

Кольцо привода стартера

Передние ступичные подшипники

Смазка Литол-24 или импортные аналоги

Крестовина карданного шарнира

Смазка Фиол-2У, №158 или импортные аналоги

Шлицевое соединение переднего карданного вала

Смазка Фиол-1, ШРУС-4 или импортные аналоги

Устройство открывания дверей

Смазка Шрус-4

Салазки сиденья

Соединения поперечной рулевой тяги и шаровые пальцы передней подвески

Смазка ШРБ-4 или импортные аналоги

Выводы и клеммы аккумуляторной батареи, замочные скважины дверей

Автосмазка ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, -221, Литол-24 или импортные аналоги

Дверные замки

Смазка Фиол-1 или импортные аналоги

Регулятор давления заднего тормоза

Смазка ДТ-1 или импортные аналоги

* Для автомобилей с системой впрыска топлива, оснащенных нейтрализатором отработавших газов

ГСМ, допущенные и рекомендованные для


эксплуатации автомобиля LADA 4×4 и его модификаций

АВТОМОБИЛЬНЫЙ БЕНЗИН

Примечания:

1. Для обеспечения пуска двигателя и эксплуатации автомобиля при низких отрицательных температурах окружающего воздуха необходимо применять бензины соответствующих классов испаримости в зависимости от климатического района. Требования к классам летучести и сезонному использованию бензинов для различных регионов Российской Федерации изложены в соответствующих стандартах на топлива для двигателей внутреннего сгорания.

2. Не допускается применение бензинов с металлоорганическими антидетонаторами на основе свинца, железа, марганца и других металлов.

3. Допускается применение многофункциональных присадок, обеспечивающих защиту топливоподачи и деталей двигателя от коррозии, отложений и нагара. Такие добавки должны быть включены в товарный бензин производителем бензина.

Самостоятельное добавление вторичных присадок автовладельцем не допускается.

Моторные масла

Марка масла Класс вязкости по SAE Группа Производитель Нормативный документ
ААИ ТД1
ЛУКОЙЛ ЛЮКС 5W-30, 5W-40 10W-40,15W-40 В5/Д3 SJ/CF СТО 00044434-003
ЛУКОЙЛ ЛЮКС 0W-40, 5W-20, 5W-30, 5W-50, 10W-30 В5/Д3 СЛ/ЦФ ООО «Лукойл-Пермнефтеорг-синтез», г. Пермь СТО 00044434-003
ТНК СУПЕР 5W-30, 5W-40 10W-40 В5/Д3 SJ/SL/CF ТУ 0253-008-449
ТНК МАГНУМ 5W-30, 5W-40 10W-40,15W-40 В5/Д3 SJ/SL/CF ТУ 0253-025-449
РОСНЕФТЬ МАКСИМУМ 5W-40, 10W-40 В5/Д3 СЛ/ЦФ ТУ 0253-063-48120848
РОСНЕФТЬ ОПТИМУМ 10W-30, 10W-40 15W-40 В5/Д3 SJ/CF ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск ТУ 0253-062-48120848
РОСНЕФТЬ МАКСИМУМ 5W-40, 10W-40 В5/Д3 СЛ/ЦФ ТУ 0253-391-05742746
РОСНЕФТЬ ОПТИМУМ 10W-30, 10W-40 15W-40 В5/Д3 SJ/CF ОАО «Ангарская нефтехимическая компания», г. Ангарск ТУ 0253-389-05742746
РОСНЕФТЬ ПРЕМИУМ 0W-40, 5W-40 5W-40 В5/Д3 SJ/CF SL/CF SM/CF ОАО «Ангарская нефтехимическая компания», г. Ангарск ТУ 0253-390-05742746

Продолжение табл. 2

Марка масла Класс вязкости по SAE Группа Производитель Нормативный документ
ААИ API
ДОПОЛНИТЕЛЬНЫЙ 1 ДОПОЛНИТЕЛЬНЫЙ 5 ДОПОЛНИТЕЛЬНЫЙ 7 5W-30 15W-40 20W-50 В5/Д3 SJ/CF ОАО «Омский НПЗ», г. Омск ТУ 38.301-19-137
ДОПОЛНИТЕЛЬНЫЙ 5W-30, 10W-40, 15W-40 В5/Д3 СЛ/ЦФ ОАО «Омский НПЗ», г. Омск ТУ 38.301-19-137
ЭССО УЛЬТРА 10W-40 В5/Д3 SJ/SL/CF Эксон-Мобил, Германия
ГТТУРБО СМ 10W-40 В5 СМ Hanval INC, Корея
LIQUI MOLY ОПТИМАЛЬНЫЙ 10W-40 В5/Д3 СЛ/ЦФ Liqui Moly GmbH, Германия
MOBIL 1 MOBIL SYNT S MOBIL SUPER S 0W-40, 5W-50 5W-40 10W-40 В5/Д3 SJ / SL SM / CF SJ / SL / CF Эксон-Мобил, Германия
МОБИЛЬНЫЙ 1 ЭСП ФОРМУЛА 5W-30 В6/Д3 SJ/SL SM/CF
RAVENOL HPS RAVENOL VSI RAVENOL LLO RAVENOL TSI RAVENOL Turbo-C HD-C 5W-30 5W-40 10W-40 10W-40 15W-40 В5/Д3 SL / CF SL / CF SL / CF SL / CF SJ / CF Ravensberger Schmirstoffvertrieb GmbH, Германия
SHELL HELIX: PLUS PLUS EXTRA ULTRA 10W-40 5W-40 5W-40 В5/Д3 СЛ/ЦФ SHELL EAST EUROPE Co, Великобритания, Финляндия
ЗИК А ПЛЮС 5W-30, 10W-30, 10W-40 В5 СЛ СК КОРПОРЕЙШН, Корея

Таблица 3

Минимальная температура пуска холодного двигателя, 0С Класс вязкости SAE J 300 Максимальная температура окружающей среды, 0С
ниже -35 0W-30 25
ниже -35 0W-40 30
-30 5W-30 25
-30 5W-40 35
-25 10W-30 25
-25 10W-40 35
-20 15W-40 45
-15 20W-40 45

Трансмиссионные масла для использования в коробках передач, раздаточных коробках, ведущих мостах и ​​рулевом механизме

Таблица 4

Марка масла

Класс вязкости по SAE

Группа API

Производитель

Нормативный документ

ЛУКОЙЛ ТМ 5

75W-90 80W-90 85W-90

ОАО «Лукойл-Волгограднефтепереработка», г. Волгоград ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь

СТО 00044434-009 ТУ 0253-044-00148599

НОВОЙЛ СУПЕРТ

ТУ 38.301-04-13

РОСНЕФТЬ КИНЕТИК

75W-90, 80W-90 85W-90

ОАО «Ангарская нефтехимическая компания», г. Ангарск

ТУ 0253-394-05742746

РОСНЕФТЬ КИНЕТИК

ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск

ТУ 0253-030-48120848

СУПЕР Т-2 СУПЕР Т-3

ОАО «Омский НПЗ», г. Омск

ТУ 38.301-19-62

ТНК ТРАНС ГИПОИД

ООО «ТНК смазочные материалы», г. Рязань

ТУ 38. 301-41-196

ТНК ТРАНС ГИПОИД СУПЕР

ООО «ТНК смазочные материалы», г. Рязань

ТУ 0253-014-44

9

Shell East Europe Co, Великобритания

Примечание. Время замены масла согласно сервисной книжке автомобиля.

Таблица 5

Внимание
Не используйте присадки к маслам или другие средства для улучшения работы двигателя, его систем или агрегатов трансмиссии автомобиля.

Для эксплуатации автомобилей рекомендуются современные высокоэффективные моторные и трансмиссионные масла. Поэтому использование дополнительных присадок необязательно, а в определенных случаях это может привести к таким повреждениям двигателя или агрегатов трансмиссии, на которые не распространяется гарантия ОАО «АВТОВАЗ».

Охлаждающие жидкости

Марка жидкости

Производитель

Нормативный документ

Антифриз-ТС Феликс

ТУ 2422-006-36732629

Стандартный Cool Stream

ТУ 2422-002-13331543

Cool Stream Premium

ООО «Техноформ», г. Климовск, Московская область

ТУ 2422-001-13331543

АНТИФРИЗ SINTEC

ОАО «Обнинскоргсинтез», г. Обнинск

ТУ 2422-047-51140047

ООО «ТК Тосол-Синтез», г. Дзержинск

ТУ 2422-068-36732629

АНТИФРИЗ (ТОСОЛ) LONGLIFE

ЗАО «Дельфин Индустрия», г. Пушкино

ТУ 2422-163-04001396

Примечание. Срок службы и замена антифриза согласно сервисной книжке автомобиля. Смешивание охлаждающих жидкостей разных марок не допускается.

ЖИДКОСТЬ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Кондиционер заправлен озонобезопасным фреоном R 134 «А»
Количество — 0,4 кг

В системе кондиционирования используется масло АТМОСГУ10.

ЖИДКОСТЬ ДЛЯ АМОРТИЗАТОРОВ

Жидкость ГРЖ-12
Амортизатор передний — 0,12 л
Амортизатор задний — 0,195 л. с.

Тормозные жидкости

Таблица 7

Примечание. Срок службы и замена тормозных жидкостей в соответствии с сервисной книжкой автомобиля, но не более трех лет.

Стеклоомыватели и специальные жидкости

Марка жидкости

Производитель

Нормативный документ

ЖИДКОСТИ ДЛЯ СТИРКИ СТЕКЛА

ООО «АСД», г. Тольятти

ТУ 2421-001-55894651

ООО «Мультифарма-Самара», г. Самара,

ТУ 2384-170-00151727

АЭС «Макромер», г. Владимир

ТУ 2451-007-10488057

ОАО «АСПЕКТ», г. Москва

ТУ 2384-011-41974889

СПЕЦИАЛЬНЫЕ ЖИДКОСТИ

МОПЗ ВНИИ НП, г. Москва

ЛУКОЙЛ АЖ

ООО «Лукойл ВНП», г. Волгоград

ТУ 0253-025-00148599

ф. «ВАРЯ», Нижний Новгород

ТУ 0253-048-05767924

Гидравлическая жидкость Pentosin CHS 11S

ф. Пентосин, Германия

ТТМ 1.97.0964

Пластмассовые смазки

Марка смазки

Производитель

Нормативный документ

Вазелин технический ВТВ-1

ТУ 38.301-40-21

Вазелин технический ОНМЗ ВТВ-1

ТУ 0255-195-05767887

Смазка AZMOL GRAPHITOL

ОАО «Азмол», г. Бердянск

ТУ У 23.2-00152365-178

Смазка ЛЕМОЛ

ОАО «Азмол», г. Бердянск

ТУ 38.301-48-54

Смазка LITA

ОАО «Азмол», г. Бердянск

ТУ 38.101-1308

Смазка ЛИТОЛ-24

ОАО «Азмол», г. Бердянск

Смазка AZMOL LSC-15

ОАО «Азмол», г. Бердянск

ТУ У 23.2-00152365-180

Смазка UNIROL-1

ООО «Рикос», г. Ростов-на-Дону

ТУ 38.301-40-23

Смазка УНИОЛ-2М/1

ОАО «Азмол», г. Бердянск

Смазка АЗМОЛ ФИОЛ-1

ОАО «Азмол», г. Бердянск

ТУ У 23.2-00152365-173

Смазка АЗМОЛ ШРБ-4

ОАО «Азмол», г. Бердянск

ТУ У 23.2-00152365-172

Смазка АЗМОЛ ШРУС-4

ОАО «Азмол», г. Бердянск

ТУ У 23.2-00152365-182

Смазка ШРУС-4М

ОАО «Пермский завод смазочно-охлаждающих жидкостей», г. Пермь

ТУ 38.401-58-128

Смазка Ортол Ш

ОАО «Нефтемаслозавод», г. Оренбург

ТУ 0254-001-05767887

Смазка ЦИАТИМ-201

ОАО «Азмол», г. Бердянск, ОАО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург, ОАО «Нефтемаслозавод», г. Оренбург

Смазка ЦИАТИМ-221

ООО «Азмол», г. Бердянск, ООО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург

Продолжение табл. девять

Марка смазки

Производитель

Нормативный документ

Твердая смазка Молибдол M3

ОАО «Технология», г. Санкт-Петербург

Смазочный графит «P»

ОАО «Азмол», г. Бердянск

Смазка Ditor

ООО «Рикос», г. Ростов-на-Дону

ТУ 0254-007-05766706

Смазка CASTROL S-058

Фирма «Castrol», Германия

Смазка MOLYKOTE X-106

До Корнинг, США

ТТМ 1.97.0115

Смазка Renolit JP 1619

Фуш, Германия

ТТМ 1.97.0800

Смазка Lucas PFG-111

Фирма «Lucas TRW», Германия

ТТМ 1.97.0733

Промывочные жидкости для системы смазки двигателя

Таблица 10

Марка жидкости

Производитель

Нормативный документ

АВТОМОЙКА

ОАО «Лукойл-Нижегороднефтеоргсинтез», г. Кстово, ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь

СТО 00044434-0122

ПРОМЫВОЧНОЕ МАСЛО

ОАО «Ново-Уфимский НПЗ», г. Уфа

ТУ 0253-019-05766528

РОСНЕФТЬ ЭКСПРЕСС

ОАО «Ангарская нефтехимическая компания», г. Ангарск

ТУ 0253-392-05742746

MP СИНТЕТИЧЕСКИЙ MP CLASSIC

ОАО «Омский НПЗ», г. Омск

СТО 84035624-005

Примечание. Промывочные жидкости используются для технического обслуживания согласно сервисной книжке при замене рабочего моторного масла на свежее.

Материалы для антикоррозионной обработки кузова

Заправочная жидкость для гидравлической системы рулевого управления

Таблица 12

Перечень изделий, содержащих драгоценные металлы, в автомобилях LADA 4×4

Артикул название продукта Местонахождение драгоценных металлов Вес в граммах
золото серебро палладий
2115-3801010 Комбинация приборов В полупроводниках 0,000263 0,016414
2105-3747010-03 Прерыватель указателей поворота и сигнализации 0,0180561 0,0208012 0,103
2105-3709310/-01 Трехрычажный переключатель Покрытие 0,1664
2101-3704010-11 Замок зажигания В контактах 0,14078
2105-3710010-03/-04 Аварийный выключатель В контактах 0,107
21213-3709607 Выключатель обогрева заднего стекла В контактах 0,11517
2113-3709609-10 Выключатель задних противотуманных фар В контактах 0,115169
2104-3709612 Выключатель стеклоочистителя и омывателя заднего стекла В контактах 0,403093
2107-3709608-01 Выключатель нагревателя В контактах 0,265997
21045-3709280 Выключатель подогрева топлива В контактах 0,170288
2108-3720010-10/-11/-12 Выключатель стоп-сигналов В контактах 0,1681
Регулятор напряжения генератора В полупроводниках 0,0534
2106-3828110 Датчик температуры воды В контактах 0,0161637
2105-3747010-02/03 Реле-прерыватель указателей поворота и сигнализации Золото в полупроводниках, серебро в контактах 0,00021 0,0731
2105-3747210-12 Реле дальнего света фар В контактах 0,055
2105-37470-1010-12 Реле ближнего света фар В контактах 0,055
2105-3747210-02 Реле очистителя фар В контактах 0,137
2114-3747610 Реле заднего противотуманного фонаря Золото в полупроводниках, серебро в контактах 0,000998 0,034935

Типичные неисправности Нива ВАЗ 2121.

Особенности ремонта и обслуживания. Рекомендации экспертов

Хочу сразу обратить ваше внимание на то, что 80-90% автомобилей, поступающих к нам на обслуживание, это автомобили, принадлежащие фирмам, предприятиям, государственным учреждениям. И, конечно же, они убивают их, как только могут. Например, когда возникают проблемы с бензонасосом, открываешь бак, а там такая грязь, что вообще непонятно, что туда залили. Ладно, это я отвлекся.

Итак, по двигателю: В целом 1,7-литровый двигатель можно охарактеризовать как надежный, но есть одно относительно слабое место. Это гидрокомпенсаторы. При закручивании и закручивании гидрокомпенсаторов требуются определенные усилия: если сжать, то они заклинят, если не надавить, то выкрутятся. Поэтому лучше самому в двигатель не лезть, да и вообще лучше лишний раз в двигатель не лезть, как говорится — не мешать работе автомобиля. Неисправность гидрокомпенсаторов проявляется небольшим стуком, а если вовремя не устранена гидроопора, то начинают подъедать клапана распредвала. Самопроизвольное зажатие гидроопор приводит к поломке рампы подачи масла. Цепь тянется до 100 километров, она там однорядная, чтобы меньше шумела. Тем более, если заслонка срезает, а она там уже пластиковая, и цепь прорезает даже головку и часть клапанной крышки. Когда цепь натянется, вы обязательно услышите, как она начнет греметь. И еще хочу отметить, что есть запчасти на цепь весьма сомнительного качества. Капать эти детали лучше в нормальных проверенных магазинах.

Итак, передача. Подачки, в принципе, голову никогда не морочат, если следить за нефтью. А вот карданы нужно смазывать постоянно, то есть крестовины. Проехал 10 км и смазываешь, потому что они очень быстро выходят из строя. Замена крестовины очень сложна, и часто при замене кардана происходит деформация, поэтому чтобы не попасть на замену кардана, крестовины лучше смазывать каждые 000 тысяч. Больное место, что мосты, что раздатки течь сальников. Если сальник подтекает и при этом не меняется или не доливается масло, это приводит к тому, что вся распределительная коробка выходит из строя. В последних моделях Нивы, начиная с весны 10 года, ставят немецкие сальники, потом с ними проблем нет, служат отлично, нареканий к ним нет. С 2011 по 2005 год был дефект кардана, а сам дефект — вибрация, но в основном все эти проблемы устранялись по гарантии.

О подвеске. Не знаю, почему до сих пор не изменена конструкция ступиц, ведь в подшипники постоянно попадает вода и смазка теряет свои свойства. Смазку, как и положено для обслуживания, нужно менять каждые 30 000 км, а тем, кто бомбит в дороге, лучше и почаще, желательно после 000 тысяч. При этом самое интересное, что вышедшие из строя подшипники никак себя не выдают и не издают гула, как на других машинах. И в итоге начинают подъедать ступицу, и тогда не только подшипники, но и ступицу придется менять, а это не самая дешевая вещь. К тому же передние ступичные подшипники конические регулируемые, то есть надо уметь их регулировать, а если перетянуть, то начинает подъедать ступицу. По полуосям проблем нет, кривых никогда не было. Единственное бывает, что после хорошего пробега тысяч так под 15, если возникает необходимость снимать полуоси, то возникает такая серьезная проблема, потому что подшипник просто не снять, и приходится применять чуть ли не газовую сварку для подогреть его и как-то снять полуось… Хоть на передке! На Ниве возникает очень частая проблема, это связано с крышками приводов. Постоянно рвутся, так как дизайн обложки очень интересный. Даже при установке они как бы слегка проворачиваются, а при вращении трутся сами о себя. А это приводит к тому, что если вовремя не заменить крышку, смазка вымывается и привод выходит из строя. А под воздействием коррозии очень быстро подъедает шлицы вала, и при замене довольно часто бывает, что вала в сервисах нет и приходится менять весь привод в сборе. Поэтому за крышками приводов необходимо постоянно следить, либо их необходимо менять после небольшого пробега. С задней подвеской у Нивы проблем нет, максимум, если бомбить по дороге, задние тяги могут пройти до 150 км. А вот шаровые опоры вылетают значительно быстрее, по бездорожью ходят не более 100 000 км, но при бережной эксплуатации выхаживают не менее 000 км. И не забывайте следить за рулевыми кожухами. Рулевое управление достаточно надежное, проходит без ремонта около 50 тысяч пробега. Рулевая трапеция служит от 100 до 000 тысяч километров, амортизаторы не менее 100 тысяч. Возможны проблемы с передней подвеской при частной езде по пересеченной местности, выходят из строя верхние сайлентблоки. Также при ремонте следует учитывать, что оси рычагов ржавеют прямо к балке и демонтировать их будет очень сложно, возможно, придется прибегнуть к газовой сварке.

По тормозам на Ниве вообще вопросов практически нет. Только после движения по бездорожью необходимо чистить задние тормоза. Главный тормозной цилиндр вообще никогда не выходит из строя, а сами тормозные цилиндры ходят около 100 тысяч.

Электрик. Примерно в каждом десятом автомобиле появляются скрипы вентилятора отопителя. Чаще всего это проявляется на морозе. Это грозит заменой вентилятора, он не ремонтируется. Также часто ломается гидрокорректор фар, лопаются трубки, и в результате, даже если поднять корректор до конца, фары все равно светят ниже допустимого минимума. Еще такая штука: упорное кольцо прокладки бензонасоса, оно падает на поплавок и неправильно отображается уровень топлива в баке. И для устранения этой проблемы приходится очень часто снимать пол салона, панели, обшивку, чтобы демонтировать помпу. Этот ремонт занимает 2 нормо-часа на станции технического обслуживания.

В принципе для Лады Нивы наверное все. В общем, мое мнение, что современная актуальная Нива ВАЗ 2121 при своевременном обслуживании и нормальной эксплуатации — до 100 ки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
