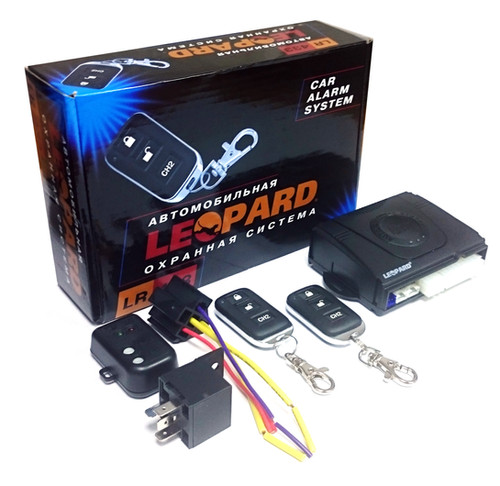

LEOPARD LR 433. Инструкция. Автосигнализация

Просмотр

Доступно к просмотру 8 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

  • СХЕМА ПОДКЛЮЧЕНИЯ                                        ОГЛАВЛЕНИЕ
ВОЗМОЖНОСТИ СИСТЕМЫ .................................................................................................. 4
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ ............................................................................. 4
БРЕЛОК УПРАВЛЕНИЯ ........................................................................................................ 5
Назначение кнопок брелка ............................................................................................ 5
РЕЖИМ ОХРАНЫ ............................................................................................................... 6
Включение режима охраны брелком. ............................................................................... 6
Бесшумное включение режима охраны ............................................................................ 6
Включение режима охраны с отключением датчиков ......................................................... 6
Временное отключение сирены ...................................................................................... 6
Включение режима охраны кнопкой VALET....................................................................... 6
Защита автомобиля в режиме охраны.............................................................................. 6
Выключение режима охраны .......................................................................................... 7
Бесшумное выключение режима охраны .......................................................................... 7
ОХРАНА С ЗАВЕДЕННЫМ ДВИГАТЕЛЕМ ................................................................................. 7
Включение режима охраны с заведенным двигателем .

      ....................................................... 7
Бесшумное включение режима охраны с заведенным двигателем ........................................ 7
Защита автомобиля в режиме охраны с заведенным двигателем.......................................... 7
Выключение режима охраны с заведенным двигателем...................................................... 7
Бесшумное выключение режима охраны с заведенным двигателем ...................................... 7
СИГНАЛЫ О НЕСАНКЦИОНИРОВАННЫХ ПОПЫТКАХ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ ................. 8
СЛУЖЕБНЫЙ РЕЖИМ ......................................................................................................... 8
Включение служебного режима ...................................................................................... 8
Выключение служебного режима .................................................................................... 8
АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ .........................................................

     ............... 8
Выключение режима охраны кнопкой VALET..................................................................... 8
Выключение режима охраны персональным кодом (PIN) .................................................... 8
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА (PIN) ............................................................... 9
ANTI-HI-JACK ................................................................................................................... 10
Принудительное включение режима ANTI-HI-JACK брелком ................................................ 10
Возможные варианты автоматической активизации режима ANTI-HI-JACK ............................ 10
Выключение режима ANTI-HI-JACK ................................................................................. 10
БЕЗОПАСНОСТЬ ПРИ ВОЖДЕНИИИ ....................................................................................... 10
Автоматическое запирание дверей при включении зажигания....................................
      ......... 10
Автоматическое отпирание дверей при выключении зажигания........................................... 10
ПАНИКА .......................................................................................................................... 10
ДВУХСТУПЕНЧАТОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ (AV - ФУНКЦИЯ)....................................... 11
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилизатора F13)..................................... 11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) ................................................. 11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) ................................................. 12
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 4) ................................................. 12
ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛКОВ ................................................................................ 12
Программирование брелков без ввода персонального кода ................................................ 12
Программирование брелков с вводом персонального кода.

     ................................................. 13
ПРОГРАММИРОВАНИЕ ФУНКЦИИ СИСТЕМЫ............................................................................ 13
Программирование функций системы без ввода персонального кода (F12/VALET) .................. 13
Программирование функций системы с вводом персонального кода (F12/PIN) ....................... 13
Таблица программируемых функций ............................................................................... 14
ИНДИКАЦИЯ .................................................................................................................... 15
Режимы работы индикатора состояний ............................................................................ 15
Звуковые/световые подтверждающие сигналы.................................................................. 15
НАЗНАЧЕНИЕ ПРОВОДОВ ................................................................................................... 16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ......................
      .................................................................. 16
КОМПЛЕКТ ПОСТАВКИ ....................................................................................................... 17
ДЛЯ ЗАМЕТОК .................................................................................................................. 17
СХЕМА ПОДКЮЧЕНИЯ ........................................................................................................ 18
3
  • ВОЗМОЖНОСТИ СИСТЕМЫ                                                                КОМПЛЕКТ ПОСТАВКИ
•  Код управления - Keeloq код                                                     Блок управления .......................................................................................................... 1  шт.
•  Раздельные кнопки включения/выключения режима охраны                            Брелок управления  ...................................................................................................... 2 шт.
•  До 4 брелков управления могут быть запрограммированы одновременно               Датчик удара 2-х уровневый . ......................................................................................... 1 шт.
•  Два 3-х кнопочных брелка управления в комплекте                                 Индикатор состояния .................................................................................................... 1 шт.
•  Служебная кнопка VALET                                                          Кнопка VALET .............................................................................................................. 1 шт.
•  2-х уровневый датчик удара                                                      Внешнее реле блокировки 40А с колодкой ....................................................................... 1 шт.
•  Управление сиреной                                                              Инструкция пользователя .............................................................................................. 1 шт.
•  Встроенное силовое реле для управления указателями поворота
•  Универсальный 6-ти проводной интерфейс управления замками
•  Дистанционное управление замками дверей в служебном режиме и при работающем двигателе   ДЛЯ ЗАМЕТОК
•  Дополнительный разъем для подключения дополнительного (например, микроволнового) датчика
•  Три  канала  управления  дополнительными  устройствами  (дополнительный  канал  блокировки,
запирание окон, салонное освещение, отпирание багажника, выход на пейджер, выход “импульс”,
выход “защелка”, турботаймер)
•  Многофункциональный индикатор состояния системы
•  Режим памяти тревог
•  Аварийное отключение системы служебной кнопкой VALET или персональным кодом
•  Включение/выключение тихого режима
•  Отключение тревоги брелком
•  Включение режима охраны с отключением датчиков
•  Временное отключение сирены в режиме охраны
•  Дистанционно управляемый режим “Паника” в любом состоянии системы
•  Звуковое подтверждение режима VALET
•  Звуковые и световые сигналы при тревоге
•  Ограничение длительности тревоги
•  Защита периметра, обход неисправной зоны
•  Сохранение состояния системы при отключении и включении источника питания
•  Включение тревоги при отключении/включении питания в режиме охраны
•  При открывании багажника – временно отключается датчик удара, капот и датчики дверей
•  Долговременное выключение сирены
•  Автоматическое запирание/отпирание дверей при включении/выключении зажигания
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ
•  Программируемый 2-х разрядный персональный код (PIN)
•  Задержка включения режима охраны – 5 или 35 секунд
•  Пассивное (автоматическое) включение режима охраны
•  Функция автоматического запирания дверей при включении зажигания
•  Функция автоматического отпирания дверей при выключении зажигания
•  Функция возврата в режим охраны
•  Длительность импульса запирания 0,9/3,5 секунды или двойной импульс отпирания длительностью 1 секунда
•  Функция “Комфорт” – длительность импульса запирания 10,15 или 30 секунд
•  Выход  Ch3  –  (300мА)  управление  дополнительными  устройствами:  “-”  пока  нажата  кнопка,  им-
пульс длительностью 1 секунда, "защелка"
•  Выход  Ch4  –  (300мА) управление дополнительными устройствами:  “-” в режиме охрана выключена
(дополнительная блокировка), двухступенчатое отключение блокировки или кнопкой VALET или с
помощью персонального кода, “-” импульс длительностью 12 секунд при включении режима охраны
(как вариант использования – запирание окон), управление пейджером
•  Выход Ch5 – (10А): импульс длительностью 20 секунд при выключении режима охраны (управле-
ние  салонным  освещением),  импульс  длительностью  30  секунд  при  включении  режима  охраны
(закрытие окон), управление пейджером, турботаймер
•  Функция  ANTI-HI-JACK, активизируемая  (при включенном зажигании):  a) брелком, б) при открытии
двери “-”, в) при открытии двери “+”, или при каждом включении зажигания
•  Охрана с заведенным двигателем
•  Двухступенчатое отключение блокировки (AV-функция)
•  Пассивная блокировка двигателя (иммобилизатор) с AV-функцией
•  21 программируемая функция с возможностью возврата к заводским установкам
4                                                                                   17
  • НАЗНАЧЕНИЕ ПРОВОДОВ                                                                БРЕЛОК УПРАВЛЕНИЯ
Основной 16-ти контактный разъем
№    Цвет провода             Назначение                                                       Светодиод                                   Кнопка 1
1   Черный                   Питание -12В, (“масса”)
2   Фиолетовый               Выход управления “-” внешним реле канала 3, 300мА
3   Желтый                   Выход управления “-” внешним реле блокировки, 300мА
4   Оранжевый                Вход датчика двери “+”
5   Белый                    Вход зажигания “+”
6   Зелено/черный            Вход датчика капота/багажника “-”                                Кнопка 3                                    Кнопка 2
7   Сине/белый               Вход датчика двери “-”
8   Бело/черный              Не используется
9   Красный                  Питание +12В, предохранитель 15А
10   Желто/красный            Выход управления “-” внешним реле канала 2, 300мА
11   Розовый                  Выход на сирену “+”, 1,5А
12   Красно/черный            Выход управления канала 4, “сухой” контакт реле, 10А   Назначение кнопок брелка
13   Серый                    Выход управления канала 4, “сухой” контакт реле, 10А               Функция                 Кнопка           Назначение
14   Коричневый               Выход на световые сигналы, предохранитель 7,5А       Включение режима охраны             1         Нажать и отпустить
15   Коричневый               Выход на световые сигналы, предохранитель 7,5А       Выключение режима охраны            2         Нажать и отпустить
16   Коричнево/белый          Питание реле световых сигналов
Запирание дверей при включенном зажигании   1   Нажать и отпустить
6-ти контактный разъем управления замками дверей                                   Отпирание дверей при включенном зажигании   2   Нажать и отпустить
№    Цвет провода             Назначение                                           Запирание дверей в служебном режиме   1       Нажать и отпустить
1   Оранжево/белый           НЗ контакт реле 1                                    Отпирание дверей в служебном режиме   2       Нажать и отпустить
2   Желто/белый              НЗ контакт реле 2
3   Желто/черный             НР контакт реле 2                                    Включение режима охраны с заведенным    1     Нажать и удерживать
более 3 секунд
двигателем (с включенным зажиганием)
4   Зеленый                  Общий контакт реле 1 (запирание), предохранитель 15А   Выключение режима охраны с заведенным
5   Оранжево/черный          НР контакт реле 1                                    двигателем (с включенным зажиганием)   2      Нажать и отпустить
6   Синий                    Общий контакт реле 2 (отпирание)
Включение/выключение режима “ПАНИКА”   1+2    Нажать и удерживать более 2 секунд
4-х контактный разъем датчика удара и дополнительного датчика                      Выключение/включение сирены в режиме    Дважды 1+2   Нажать дважды 1+2
в течение 1 секунды (см.  F2)
охраны
№    Цвет провода             Назначение                                                                                         Нажать и удерживать
1   Красный                  Питание датчика +12В                                 Активация канала Ch3                3         более 1,5 секунд
2   Черный                   Питание датчика -12В (“масса”)                                                           1+3       В течение 5 секунд после выключе-
3   Синий                    Вход “-” 2-го уровня (включение тревоги)             Отключение режима пассивной блокировки   удерживать    ния зажигания нажать и удерживать
4   Белый                    Вход “-” 1-го уровня (предупреждающий сигнал)                                            2 секунды   кнопки 1+3 вместе более 2 секунд
2-х контактный белый разъем кнопки VALET                                           Аварийное выключение Турботаймера   Дважды 1+3   Нажать дважды кнопки 1+3
в течение 1 секунды
2-х контактный синий разъем индикатора состояний                                   Включение режима охраны без подтверждающих    Нажать 3, нажать 1
3,1
звуковых сигналов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ                                                         Выключение режима охраны без подтверждаю-  3,2   Нажать 3, нажать 2
щих звуковых сигналов
Напряжение питания блока управления . ..................................................................10,5 - 15 В   Включение режима охраны с отключением 1-го
Ток потребления в режиме охраны (канал 4 отключен) ........................................ не более 18 мА   уровня датчика удара и дополнительного датчика   1,3   Нажать 1, нажать 3
Максимальный ток нагрузки, коммутируемый по выходу:                                Включение режима охраны с полным отключением
Сирена (Розовый провод) ...........................................................................................1,5А   датчика удара и дополнительного датчика   1,3,3   Нажать 1, нажать 3 дважды
Световая сигнализация (Коричневые провода, каждый выход).........................................7,5А   Бесшумное включение охраны с отключением 1-го
Цепь управления внешним реле блокировки (Желтый провод) ...................................... 300мА   уровня датчика удара и дополнительного датчика   3,1,3   Нажать 3, нажать 1, нажать 3
Канал 2 (Желто/красный провод). ............................................................................. 300мА   Бесшумное включение режима охраны с полным    3,1,3,3   Нажать 3, нажать 1,
Канал 3 (Фиолетовый провод) .................................................................................. 300мА   отключением датчика удара и дополнительного датчика   нажать 3 дважды
Канал 4 (Серый и Красно/черный провода) ....................................................................10А   ANTI-HI-JACK   2+3   Нажать и удерживать более 3 секунд
Рабочий диапазон температур ..............................................................от минус 40°С до +85°С                 до подтверждающего сигнала
Технология кодирования.............................................................................................. Keeloq   Поиск автомобиля   3 дважды   Нажать дважды в течение 1 секунды
16                                                                                  5

Скачать инструкцию

Файл скачали 22 раз (Последний раз: 25 Марта 2023 г. , в 13:17)

Загрузить

автосигнализация leopard lr 433 инструкция по эксплуатации

автосигнализация leopard lr 433 инструкция по эксплуатации


дата начала документа-автосигнализация leopard lr 433 инструкция по эксплуатации
метка автосигнализация leopard lr 433 инструкция по эксплуатации

название документа по английски-автосигнализация leopard lr 433 инструкция по эксплуатации

ОКС—автосигнализация leopard lr 433 инструкция по эксплуатации


оглавление документа-автосигнализация leopard lr 433 инструкция по эксплуатации

дата окончания норматива:автосигнализация leopard lr 433 инструкция по эксплуатации
классификатор государственных стандартов—автосигнализация leopard lr 433 инструкция по эксплуатации

сочлененные с


авто газель руководство по эксплуатации авто газель руководство по эксплуатации
аrtlantis руководство аrtlantis руководство
автосигнализации с автозапуском starline инструкция автосигнализации с автозапуском starline инструкция
автомагнитолы форд аудио инструкция по эксплуатации автомагнитолы форд аудио инструкция по эксплуатации
авто руководство по ремонту обслуживанию и эксплуатации дэу ланос авто руководство по ремонту обслуживанию и эксплуатации дэу ланос
автосигнализации шер хан инструкция по эксплуатации скачать бесплатно автосигнализации шер хан инструкция по эксплуатации скачать бесплатно
автосигнализация excalibur руководство по эксплуатации автосигнализация excalibur руководство по эксплуатации
автомобильная сигнализация mystery mx 705 скачать инструкцию автомобильная сигнализация mystery mx 705 скачать инструкцию
авто фиат пунто инструкция авто фиат пунто инструкция
zvezda 3541 инструкция zvezda 3541 инструкция
автоваз виновным признано руководство автоваз виновным признано руководство
авид композер 4 0 руководство пользователя авид композер 4 0 руководство пользователя
авто силиконовые провода напряжения для авто инструкция авто силиконовые провода напряжения для авто инструкция
автосигнализация leopard lr 433 инструкция по эксплуатации автосигнализация leopard lr 433 инструкция по эксплуатации
автомобильная охранная система cobra globe 3800 руководство пользователя автомобильная охранная система cobra globe 3800 руководство пользователя
авто синализация pharaon инструкция авто синализация pharaon инструкция
автономные датчики задымления инструкция автономные датчики задымления инструкция
авдеева руководство участкового педиатара скачать бесплатно авдеева руководство участкового педиатара скачать бесплатно
zte wp560cd руководство zte wp560cd руководство
автомобильная сигнализация томагавк инструкция автомобильная сигнализация томагавк инструкция
автомагнитолла pioneer deh 7950 инструкция по применению автомагнитолла pioneer deh 7950 инструкция по применению
а3 804 руководство по расчету воздуховодов из унифицированных деталей а3 804 руководство по расчету воздуховодов из унифицированных деталей
автосигнализация leopard скачать инструкцию автосигнализация leopard скачать инструкцию
автосигнализация alligator 800 инструкция автосигнализация alligator 800 инструкция
авто мануал ru лантра дизель авто мануал ru лантра дизель
автоматическая машина для складывания бумажных полотенец инструкция по эксплуатации автоматическая машина для складывания бумажных полотенец инструкция по эксплуатации
авто сигнализация шерхан инструкция скачать авто сигнализация шерхан инструкция скачать
автомагнитола jvс инструкция kd dw5307 автомагнитола jvс инструкция kd dw5307

Все документы

Хостинг от uCoz

Сигнализация Леопард — подробный обзор и руководство пользователя.

Аварийное отключение автосигнализации Leopard Модели сигнализации Leopard

Код товара: 4408

Многофункциональный 4-кнопочный брелок с ЖК-дисплеем и функцией пейджера.

Спецификация брелка:

Динамический кодовый контроль (защита от перехвата кода)

Тип модуляции канала управления АМ

Индикация состояния батарейки брелка

Питание от одной батарейки ААА

1 год гарантии.

Дополнительный брелок Leopard LS 90/10 EC

(четырехкнопочный односторонний программируемый брелок для автосигнализации)

Брелок без дисплея питается от батарейки 3 вольта (CR2032) и предназначен для использования в качестве резервная копия.

На пульте дистанционного управления есть четыре кнопки управления и светодиодный индикатор.

Алгоритм формирования и передачи команд управления идентичен двунаправленному ПКП.

Запасные части для экспресс-ремонта брелоков и автосигнализаций (дисплей, корпус брелока, центральный блок и т. п.)

Вы можете купить запчасти для основного брелка:

  • LCD дисплей
  • Корпус брелка
  • Защитное стекло
  • Крышка батарейного отсека
  • Резиновая прокладка для микрокнопок
  • Запасные микрокнопки

Гарантия на детали 2 месяца.

Цены на брелоки и аксессуары для автосигнализаций (возможна доставка почтой с оплатой при получении или самовывоз).

  • Брелок Leopard LS 90/10 EC (основной) 200 руб.
  • Корпус основного брелока 490 руб.
  • ЖК-дисплей — 490 руб.
  • Микрокнопка для основного брелока 50 руб.
  • Антенный модуль связи Leopard LS 90/10 EC — 1100 руб.

Чехол на основной брелок 190 руб.

Ремонт брелоков Leopard LS 90/10 EC

Специалисты нашего установочного центра готовы отремонтировать и настроить вашу автосигнализацию, в т.ч. программирование брелоков, дополнительных функций, замена жк дисплея, корпуса, кнопок, защитного стекла и многое другое dr.

Также возможна диагностика и комплексный ремонт всех автосигнализаций на автомобиле клиента (замена сирены, настройка датчика удара, настройка автозапуска двигателя, ремонт/замена концевиков дверей, капота и многое другое). Дополнительные услуги по установке и противоугонным устройствам.

Брелоки ремонтируются на профессиональном оборудовании с использованием оригинальных комплектующих.

Срок ремонта от 5 минут до нескольких дней в зависимости от сложности и наличия запчастей.

На ремонт пультов, брелоков, пейджеров и блоков автосигнализации предоставляется гарантия 2 месяца.

Инструкция по обучению и программированию передатчика (брелока).

1. При выключенной системе безопасности и выключенном зажигании нажмите 7 раз кнопку аварийной остановки и включите зажигание.

2. Сирена издаст 7 сигналов.

3. Нажмите и удерживайте одновременно кнопки постановки и снятия с охраны на панели управления. Отпустите кнопки после звуков сирены. Код дистанционного управления хранится в памяти системы.

4. При необходимости запрограммируйте другие пульты дистанционного управления, повторите процедуру шага 3 для каждого пульта дистанционного управления.

5. Максимальное количество пультов, коды которых могут быть занесены в память системы — 4. Сирена подтвердит ввод каждого пульта 1, 2, 3 или 4 гудками соответственно. При записи пятого пульта в течение 1 цикла программирования сирена подаст 1 сигнал, а коды предыдущих четырех пультов будут удалены из памяти системы.

6 Если в течение 6 секунд система не получит коды новых брелоков или вы выключите зажигание, она выйдет из режима программирования, о чем будет сообщено 5-ю вспышками лампочек.

Внимание! Необходимо за один цикл программирования запрограммировать коды всех передатчиков, которые предполагается использовать, в том числе уже известных системе, так как при входе в программирование коды всех старых передатчиков удаляются из памяти системы.

Покупка брелока или других аксессуаров для автосигнализации

Сигнализация в автомобилях Леопард для автомобиля на сегодняшний день является одним из самых распространенных вариантов противоугонных систем. По мнению многих автомобилистов, такие сигналы способны надежно защитить транспорт от угона. Подробнее узнать о сигнализациях Leopard и их особенностях можно из этого материала.

[Скрыть]

Особенности моделей

Сигнализация Леопард в зависимости от модели может иметь достаточно богатый функционал.

Такие устройства позволяют надежно защитить автомобиль от угона, для них характерны следующие особенности:

  1. Возможность подключения автосигнализации к любой модели автомобиля. При необходимости такие устройства можно использовать для защиты мотоциклов или скутеров.
  2. Сигнализация поставляется с подробной инструкцией со схемой подключения и описанием использования устройства.
  3. Устройства от Leopard, по заявлению производителя, невосприимчивы к внешним помехам. Соответственно, это предотвратит возможность перехвата цифрового кода злоумышленниками.
  4. Противоугонная система может нормально работать при любой температуре — как уверяет производитель, это не повлияет на ее функциональность в целом.
  5. Если купить модель с опцией автоматического запуска двигателя, то можно настроить двигатель так, чтобы он запускался в заданное время (автор видео — канал ТехноАнализ).

Модельный ряд

В продаже на сегодняшний день вы можете найти следующие модели сигнализаций Leopard:

  • Форвард;
  • ЛР 433;
  • ЛР 435;
  • ЛС 30/10;
  • ЛС 50/10;
  • ЛС 70/10;
  • ЛС 70/10 ЕС;
  • ЛС 90/10 ЕС;
  • ЛЕО 3.2.

Инструкция по эксплуатации

Устройство должно быть подключено в соответствии со схемой, которая есть в любом руководстве по эксплуатации. Если схемы нет, не пытайтесь установить противоугонную систему самостоятельно. Чтобы установка работала эффективно, ее необходимо правильно установить, а для этого желательно воспользоваться услугами электрика.

Что касается самого управления сигналкой, то основные нюансы рассмотрим на примере самой популярной модели LS 90/10 EC. Брелок этой модели оснащен четырьмя кнопками, с помощью которых автомобилист активирует различные опции. Следует иметь в виду, что некоторые функции могут работать только при совмещении кнопок. Повернутая влево кнопка с изображением белой стрелки отвечает за постановку автомобиля на охрану.

Для того, чтобы отключить защиту, необходимо нажать кнопку, расположенную на противоположной стороне. Эти кнопки, соответственно, служат для открытия и закрытия дверей (автор видео — канал ТехноАнализ).

Следует отметить, что активация той или иной функции может зависеть от длительности нажатия кнопки. Нажатие клавиши со стрелкой влево отключит зону предупреждения датчика. А для полного выключения контроллера необходимо два раза подряд нажать на кнопку. Если вы нажмете клавишу с перечеркнутым динамиком, это приведет к бесшумной постановке на охрану. Оставшаяся третья кнопка отвечает за работу иммобилайзера.

Если пульт отсутствует или не работает, а машину нужно поставить на охрану, сделать это можно следующим образом:

  1. Открывает первую дверь водителя и включает зажигание.
  2. Далее, не закрывая дверь, необходимо трижды нажать кнопку аварийного отключения.
  3. После этих действий вы услышите звуковой сигнал, оптика тоже должна моргнуть. Эти вспышки должны повторяться через 20 секунд.
  4. Тогда вы можете быть уверены, что ваша машина находится под надежной защитой, так как сигнализация встанет на охрану.

Плюсы и минусы противоугонной системы

Преимущества первые:

  1. Чувствительный датчик удара. Если вы живете в неблагополучном районе, где машины периодически угоняют, датчик удара можно настроить так, чтобы сигналка включалась при простом прикосновении к кузову автомобиля.
  2. Как мы уже говорили выше, система нормально работает даже при самых низких температурах… На сегодняшний день неизвестно ни одного случая, который бы свидетельствовал об обратном.
  3. При наличии функции автозапуска можно настроить сигнализацию, чтобы двигатель автоматически включался в заданное время. Соответственно, это избавит вас от необходимости прогревать машину.
  4. В целом автовладельцы, как правило, не испытывают проблем с работой брелоков.
  1. При наличии неисправностей в системе охлаждения это может привести к тому, что после автозапуска двигатель автоматически заглохнет.
  2. Установка дома довольно сложна.

Цена вопроса

Стоимость противоугонной установки может существенно различаться в зависимости от модели. Ниже приведены средние цены, они могут меняться в зависимости от региона проживания.

Видео «Обзор сигналки и замена кнопки брелока своими руками»

Подробный обзор противоугонной системы, а так же инструкция по замене кнопок на брелоке Леопард представлены в этом видео (автор видео — канал Стаса Мысака).

Инструкция по установке LEOPARD LS 90/10 EC

Автомобильная охранная система с двусторонней связью LEOPARD LS 90/10 EC предназначена для защиты дверей, капота, багажника и салона автомобиля, звукового, визуального и радиооповещения владельца о текущем состоянии охранной системы и охраняемого автомобиля. Кроме того, LEOPARD LS 90/10 EC предотвращает несанкционированный запуск двигателя. LEOPARD LS 90/10 EC включает в себя систему управления запуском двигателя, которая может работать на автомобилях с любым типом двигателя и коробки передач.

В стандартный комплект LEOPARD LS 90/10 EC входят:

— Центральный блок управления с полным комплектом для установки.
— Модуль связи.
— Встроенный программно-настраиваемый двухуровневый датчик удара с малогабаритным выносным детектором.
— Пульт дистанционного управления со встроенным пейджером и ЖК-дисплеем.
— Однонаправленный пульт дистанционного управления.
— Светодиодный индикатор.
— Кнопка аварийного отключения.
— Датчик температуры.
— Инструкция по установке и управлению всеми модами LEOPARD LS 90/10 EC.
Пульты сигнализации
Двунаправленный пульт ДУ с функцией пейджера. Это миниатюрный трансивер с питанием от 1,5-вольтовой батарейки (типа LR03 AAA), которой хватает примерно на 6 месяцев работы. Консоль имеет четыре кнопки управления и ЖК-дисплей для индикации состояния системы, подтверждения выполнения команды и причины срабатывания тревоги. При нажатии любой из кнопок на пульте передатчик формирует и передает закодированную радиокоманду, которая меняется при каждом новом нажатии кнопки, тем самым предотвращается возможность
перехват вашего кода тревоги кодграббером. Если на встроенный в консоль пейджер поступает сигнал тревоги, вы услышите звуковой сигнал, а на ЖК-дисплее отобразится соответствующий значок.

Необходимая информация.
Аварийное отключение сигнализации.
В системе безопасности LEOPARD LS 90/10 EC предусмотрены простые и закодированные режимы аварийного отключения, которые можно выбрать путем программирования.
Если ПКП отсутствует или неисправен, для снятия сигнализации с охраны: открыть дверь и оставить ее открытой, включить зажигание, нажать кнопку аварийного отключения 3 раза или ввести ПИН-код (если кодовый режим включен программно) , затем выключите зажигание.
Для ввода PIN-кода:
1. Откройте дверь и оставьте ее открытой.
2. Включите зажигание.
3. Нажмите кнопку аварийной остановки количество раз, равное первой цифре установленного PIN-кода.
4. Выключите и снова включите зажигание.
5. Нажмите кнопку аварийного отключения количество раз, равное второй цифре PIN-кода.
6. Выключите зажигание. Если PIN-код введен правильно, система будет снята с охраны.
Чтобы установить PIN-код и включить кодовый режим, см. раздел «Программирование».
Аварийная постановка на охрану.
Если возникла необходимость установить сигнализацию LEOPARD LS 90/10 EC на охрану при отсутствии работающего пульта, нажать при открытой двери и включенном зажигании кнопку аварийной остановки 3 раза и выключить зажигание. Вы услышите 1 звуковой сигнал, и индикаторы мигнут 1 раз. Через 20 секунд фары мигнут 1 раз, система встанет на охрану без запирания дверей. При открытии двери или включении зажигания после аварийной постановки на охрану
лампочки охранной сигнализации мигнут 4 раза, будет активирована функция 20 секундной задержки срабатывания тревоги, чтобы дать вам возможность отключить LEOPARD LS 90/10 Тревога EC без использования панели управления (см. Отключение сигнализации). Если система не будет снята с охраны в течение 20 секунд, сработает тревога.

Ваша система безопасности обеспечивает простые и закодированные режимы аварийного отключения, которые вы можете выбрать путем программирования.

При отсутствии или неисправности ПКП для снятия сигнализации с охраны: открыть дверь и оставить ее открытой, включить зажигание, нажать кнопку аварийного отключения 3 раза или ввести ПИН-код (если кодовый режим включен программно ), затем выключите зажигание.

Для ввода PIN-кода:

1. Откройте дверь и оставьте ее открытой.

2. Включите зажигание.

3. Нажмите кнопку аварийной остановки количество раз, равное первой цифре установленного PIN-кода.

4. Выключите и снова включите зажигание.

5. Нажмите кнопку аварийного отключения количество раз, равное второй цифре PIN-кода.

6. Выключите зажигание. Если PIN-код введен правильно, система будет снята с охраны.

Leopard LS30/10, Leopard LS50/10, Leopard LS70/10…

Аварийное отключение сигнализации.

Если брелок сигнализации отсутствует или неисправен, для снятия системы с охраны откройте дверь ключом, при этом сработает сигнализация, сядьте в машину, включите зажигание три раза в течение 7 секунд и оставьте включенным. Системный светодиод будет излучать серию быстрых вспышек, а затем равномерно мигать с частотой приблизительно один раз в секунду. Отсчитав количество вспышек, равное первой цифре PIN-кода, выключите зажигание и снова включите его. После серии быстрых вспышек светодиод снова начнет мигать с частотой 1 раз в секунду. Отсчитав количество вспышек, равное второй цифре, выключите зажигание. Система будет снята с охраны.

Leopard LR435…

Аварийное отключение сигнализации.

Если брелок сигнализации отсутствует или неисправен, для снятия системы с охраны необходимо: открыть дверь ключом, при этом включится 30-секундный режим сигнализации, сесть в автомобиль, оставив дверь открытой, включить и выключить зажигание количество раз, равное установленному значению PIN, кода.

Если код введен правильно, система будет снята с охраны через 30 секунд тревоги. Если введен неправильный код, сигнал тревоги будет повторяться.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Антиграббер.
Антисканер.
Программирование брелоков.
Многофункциональный светодиод.
Состояние памяти.
Бесшумная постановка/снятие с охраны.
Отключение звука тревоги без снятия с охраны.
Режим охраны при работающем двигателе.

Дистанционное отключение датчиков.
Отключение зоны предупреждения датчика.
Повторное включение датчиков в режиме охраны.
Режим поиска автомобиля.
Постановка на охрану кнопкой аварийного отключения.
Режим защиты с задержкой.
Автоматическая повторная постановка.
Автоматическая постановка на охрану.
Запирание/отпирание дверей при включении/выключении зажигания.
Аварийное предупреждение.
Дистанционное управление центральным замком при включении зажигания.
Предупреждение о неисправности.
Обход неисправной зоны.
Проверка двусторонней связи.
Anti-Hi-Jack (дистанционное включение; on-line программирование на одну поездку).
ПИН-код.
Реле блокировки стартера.
Выход состояния «-» и «+» концевых выключателей двери.
Конец капюшона.
Конец багажника.
Вход управления стоп-сигналами.
Отключить вывод штатного иммибилайзера.
Встроенный двухуровневый датчик удара с дистанционной настройкой.
Кнопка аварийного отключения.

Система дистанционного запуска двигателя:

  • Процедура безопасного запуска для автомобилей с механической коробкой передач.

  • Пуск дизельного двигателя.

  • Турботаймер с программируемым временем поддержки двигателя.

  • Программный выбор времени работы двигателя после дистанционного запуска.

  • Программируемая продолжительность пускателя.

  • Управление запуском двигателя по входу тахометра или генератора.

  • Программируемый периодический запуск двигателя.

  • Запуск двигателя при низких температурах.

  • Автоматический запуск двигателя в заданное время.

  • Дистанционное отключение двигателя.

    • Дополнительные каналы управления:

    Выход управления с программным выбором функций:

  • Отпирание багажника.

  • Выход таймера (2 режима).

  • Фиксированный импульс.

    • — Выход управления с программно выбираемой функцией:

  • Внутреннее освещение.

  • Закрытие окон при постановке на охрану (2 режима)

    • Программируемые функции:

  • Запирание/отпирание дверей при включении зажигания.

  • Непрерывная/импульсная работа выхода сирены.

  • Автопостановка на охрану (с запиранием дверей или без).

  • Повторная постановка на охрану.

  • Режим пассивного иммобилайзера.

  • Учет задержки освещения салона.

  • Режим защиты с задержкой.

  • Длительность импульса центрального замка.

  • Возврат к заводским настройкам.

  • Аварийное отключение сигнализации (пин-код).

  • Режим работы дополнительного канала №2 (Освещение салона, закрытие стекол).

  • Режим работы дополнительного канала №1 (Отпирание багажника, 10 сек, 30 сек, фиксированный импульс — до повторного нажатия кнопки).

    • Программируемые функции автозапуска.

  • Режимы работы турботаймера 1,3,6,10 минут.

  • Время работы двигателя после дистанционного запуска 5,10,15,20 минут.

  • Интервал автоматического периодического запуска 1 час, 2 часа, 4 часа, 12 часов.

  • Автоматическая постановка на охрану при дистанционном запуске двигателя.

  • Автоматическое запирание дверей после выключения дистанционно запускаемого двигателя.

  • Режим работы световых индикаторов при дистанционном запуске двигателя (мигание, горит постоянно, не горит).

  • Низкотемпературная температура пуска — 5°С, — 10°С, -20°С, -30°С.

    • Дополнительные функции двунаправленной панели управления:

  • Часы реального времени.

  • Время запуска двигателя.

  • Начальная температура.

  • Проверка температуры.

  • Будильник.

  • Таймер обратного отсчета.

  • Индикатор разряда батареи.

  • Виброзвонок.

  • Подсветка дисплея.

  • Функция блокировки кнопок.

  • Индикация чувствительности датчика удара.

    • Дальность связи в городских условиях.

    По каналу управления — 500 м
    По каналу пейджера — 900 м

    Leopard Lync | Умная велосипедная сигнализация и защита от кражи

    Подключенная велосипедная сигнализация и защита от кражи

    Подключенная велосипедная сигнализация и защита от кражи

    Расширенная защита от краж

    Создан велосипедистами и производителями велосипедов для предотвращения краж велосипедов.
    Leopard Lync — это интеллектуальная система безопасности, предназначенная для всех типов велосипедов. Обеспечивает мониторинг кражи в режиме реального времени, обнаружение движения и противоугонную сигнализацию.
    Дополнительный уровень защиты вашего велосипеда и дополнительное спокойствие для вас.

    представлены в

    Технология, созданная для защиты

    Противоугонная сигнализация 109 дБ

    При срабатывании Lync подается звуковой сигнал 109 дБ, предотвращающий потенциальную кражу

    Мгновенное оповещение о краже

    Мгновенные оповещения через приложение Lync при обнаружении несанкционированного движения

    Обнаруживает любое движение

    С вибрацией, акселерометром и 6-осевым гироскопом

    Автоматическая блокировка Bluetooth

    Ваш телефон является ключом — просто отойдите, и Lync активирует

    GPS-отслеживание

    Отслеживайте свой велосипед в любом месте с помощью GPS-трекинга в режиме реального времени

    Для всех велосипедов

    Устанавливается под флягодержателем с помощью шестигранных болтов безопасности — в комплекте

    Длительный срок службы батареи

    До 4 недель работы от одного заряда аккумулятора

    подключение eSim / 4G

    Глобальное покрытие без потери связи

    Спокойствие, когда вы покидаете велосипед

    Любое несанкционированное движение вызовет громкую сигнализацию 109 дБ для отпугивания воров

    При обнаружении движения Lync отправит вам мгновенное оповещение для проверки вашего велосипеда

  • 7 4G GPS и отслеживание держит ваш велосипед в безопасности в любом месте

    «Мы рады, что Leopard Tech присоединился к 130+ участникам компании в Великобритании Велосипед Ассоциации, и особенно это они будут работать вместе с другими членами нашей службы безопасности велосипедов. рабочая группа, чтобы помочь нам принять отправить ответ отрасли

    Стивен Холт Менеджер по розничной торговле

    «Одним из преимуществ этой противоугонной сигнализации является то, что она совместима с любым велосипедом и, в отличие от других подобных устройств, сигнализация Lync гарантирует, что велосипед вообще не хватают».

    Кристина МирчаСтарший писатель
