Калина как проверить датчик скорости: Датчик скорости Лада «Калина». Диагностика и замена

Датчик скорости на Калине: предназначение, неисправности

Датчик скорости на Калине — это электронное устройство, посылающее контроллеру импульс, который, в свою очередь, выдает на табло информацию о состоянии движения автомобиля. Конечно, как и любой электронный узел, датчик частенько ломается, особенно этим страдает знаменитая Лада Калина. Что же такое датчик скорости, каковы его особенности, неисправности, возможно ли починить его своими руками?

Содержание

  • Предназначение датчика
  • Как определить неисправность
  • Проверка и замена детали

Вернуться к оглавлению

Предназначение датчика

Современный автомобиль представляет собой сложнейшую конструкцию, в которой каждая рабочая операция строго контролируется специальными устройствами. То же относится и к измерению скорости. Если прежде скорость автомобиля измерялась механическим способом, то теперь эту функцию на более высоком уровне выполняет датчик скорости.

Датчик скорости — сложное электронное устройство, установленное на приводе спидометра коробки передач.

Его задачей является передача импульса движения на контроллер и фиксирование малейших изменений движения автомобиля. Найти датчик не сложно, нужно всего лишь снять адсорбер. Здесь можно увидеть провод, который идет к трансмиссии, он и соединяет коробку передач с датчиком.

Как показывает практика, у датчика скорости есть еще и другая, второстепенная рабочая функция — это экономия топлива. Конечно, в незначительных объемах. Экономия топлива происходит в том случае, когда автомобиль Лада Калина движется на скорости чуть выше 20 км/ч по накату, тогда не осуществляется подача горючего, следовательно, топливо не расходуется.


Вернуться к оглавлению

Как определить неисправность

Как и любое электронное оборудование, контроллер скорости время от времени выходит из строя. Как определить проблему на автомобиле Лада Калина? Во-первых, поломка в датчике отражается в невозможности определить скорость.

Если наблюдается такое, то здесь ремонт уже не поможет, нужна срочная замена детали.

Сбой в высвечивании информации — это уже последняя стадия, в подобном случае устройство не подлежит ремонту. Но как определить, что узел подходит к крайней черте своей работоспособности? Возможные признаки неисправности:

  • перебои с мотором Лады Калины могут говорить о разных проблемах, одной из которых является поломка датчика;
  • если наблюдается повышенное потребление топлива, это тоже может говорить о дефекте рассматриваемого устройства;
  • при перебоях в импульсах, поступающих от датчика скорости, силовой агрегат Лады Калины не может развивать полную мощность;
  • нестабильный, срывающийся ход, снижение управляемости и динамики.

Если автомобиль относится к разряду современных, высоко оснащенных, то о поломке датчика скажет код ошибки №24, высвечивающийся на бортовом компьютере, либо загорается лампочка Check engine. В отношении с Калиной при поломке устройства также отказывается работать электроусилитель руля.

Как правило, поломки в датчике возникают по нескольким основным причинам. Например, в результате нарушения электрической цепи. Вот почему так важно регулярно проводить мониторинг электроники, как наиболее уязвимой системы автомобиля. Если какие-нибудь контакты окисляются или даже просто немного загрязнены, это тоже может самым негативным образом отразиться на работе электронных устройств.

Чтобы устранить проблему, в таком случае нужно просто очистить контакты и покрыть любой специальной смазкой для электропроводки, которую можно приобрести в автомагазинах. Стоимость их невелика, так что такая профилактика по карману каждому автовладельцу.

Часто нарушение электропроводки происходит в районе выпускного коллектора. Проверить следует и сам коллектор, так как он напрямую влияет на все другие электронные системы. И последнее — это дефект троса спидометра. Если на нем есть хотя бы мизерная трещина и даже заусеница, не стоит сомневаться, что датчик тут же выйдет из строя.

Если датчик полностью отказал, то починить его нельзя, можно только заменить.  Замена проводится быстро. Да и цена устройства невелика: начиная с пары сотен, в зависимости от марки производителя.


Вернуться к оглавлению

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Если вы заметили, что неисправен еще и шток, то вынимать нужно и привод. Здесь самое главное — это аккуратность, чтобы не повредить хрупкие детали и не уронить какие-нибудь из них в коробку передач. Теперь нужно взять новое устройство и установить его на место старого.

Где находится и как проверить датчик скорости (тестер и прочие средства проверки работоспособности)

Главная » Советы

Советы

Автор Дмитрий Буймистров На чтение 5 мин. Просмотров 942 Опубликовано

Современный автомобиль оснащается большим количеством датчиков, которые контролируют работу узлов транспорта. Во всех новых машинах устанавливается датчик проверки скорости — изделие, которое проверяет интенсивность вращения колёс и отправляет информацию о ней в электронный блок управления (ЭБУ). Датчик часто называют «ДС» или «ДСА».

Где стоит и как работает

В основе работы большинства изделий — эффект Холла, т.  е. возникновение поперечной разности потенциалов. Благодаря ему приспособление подаёт на контролирующую технику частотно-импульсный сигнал. Качество этого сигнала зависит от быстроты вращения колёс — чем быстрее, тем интенсивнее. ЭБУ анализирует сигналы и определяет время, проходящее между импульсами. На основе полученных данных он определяет точную скорость движения. На каждый километр движения приспособление выдаёт около 6 000 сигналов.

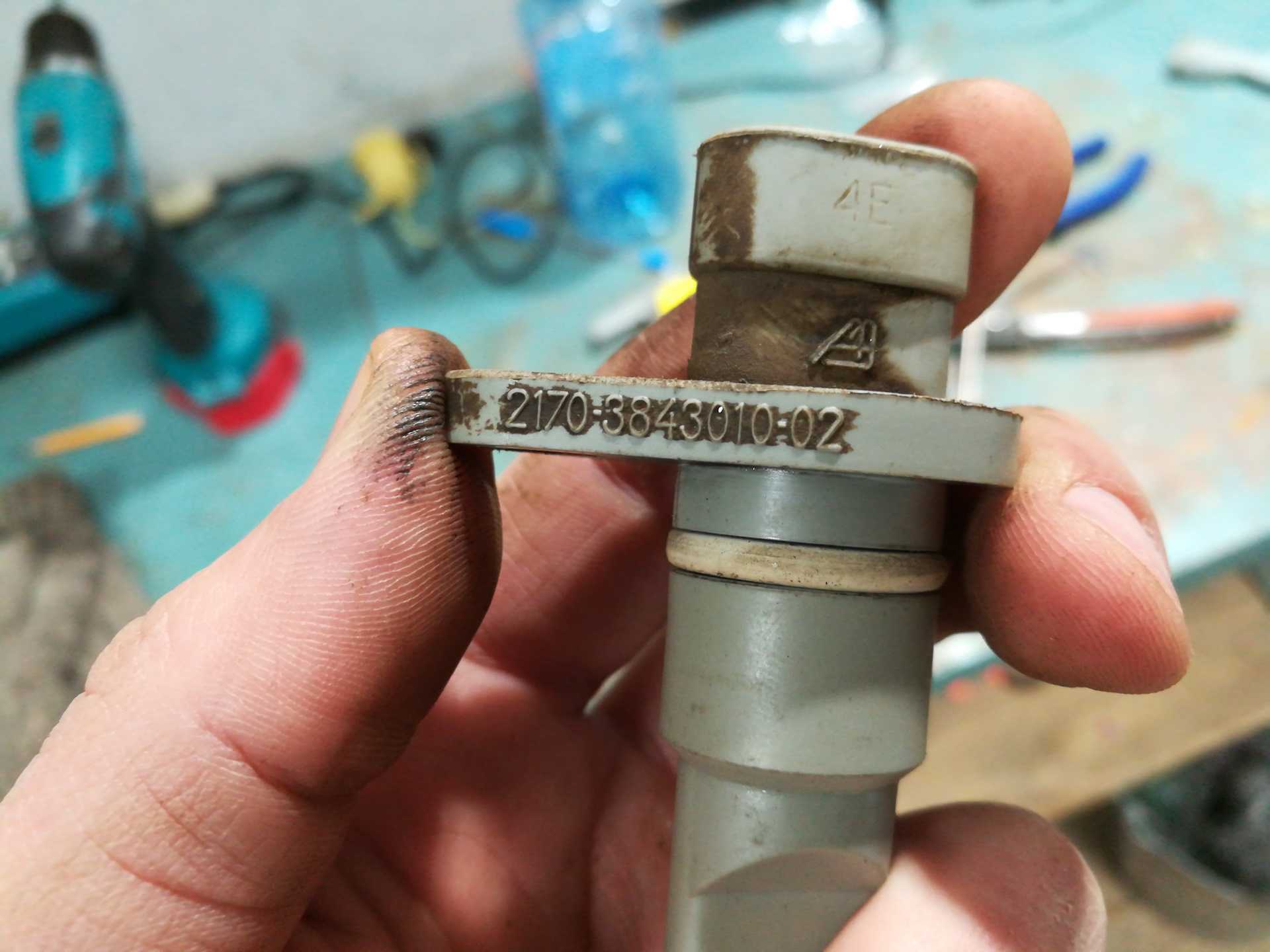

Так выглядит стандартный датчик проверки скорости

Если изделие выходит из строя, в электронный блок управления начинают поступать неверные данные. Результатом становится нарушение работы основных узлов двигателя и возможный выход силового агрегата из строя.

Почти всегда датчик ДС размещается на коробке передач, прямо на механизме привода спидометра. Также он может находиться на задней оси.

Стандартное место расположения датчика скорости

Признаки поломки

  • нарушается стабильность холостого хода;
  • спидометр работает с ошибками или вообще выходит из строя;
  • внезапно возрастает расход топлива;
  • уменьшается тяга двигателя;

Если в вашей машине есть бортовой компьютер, он выдаст сообщение о нарушении работы датчика.

Перед началом проверки

Перед тем как приступать к проверке датчика скорости, нужно выполнить несколько обязательных действий.

  1. В большинстве случаев причиной неисправности является обрыв цепи. Чтобы исключить такую вероятность, проверьте, цела ли она. Для этого отсоедините питание и изучите цепь на наличие загрязнений, окисления и других нежелательных элементов. Если они найдены, зачистите контакты и нанесите на них защитное вещество — например, «Литол».
  2. Нередко повреждению подвергаются провода, расположенные рядом со штекером. На это место приходится самая серьёзная нагрузка — в результате постоянных изгибов целостность линий нарушается. Осмотрите это место.
  3. В качестве дополнительной меры рекомендуется измерить сопротивление в цепи заземления. Оно должно составлять 1 Ом, другие показатели свидетельствуют о неисправности этой части системы.
Описание работы датчика скорости на автомобилях ВАЗ

Не удалось найти неисправности? Значит, дело в самом датчике. Нужно выполнить комплекс диагностических мер по его анализу.

Диагностика датчика скорости на примере «Лада Калина»

Существует 3 вида датчиков: работающие по эффекту Холла, индуктивные, язычковые. В автомобилях ВАЗ (как и в больше других машин) используется первый вариант. Рассмотрим диагностику именно такого ДС. На нём есть три контакта: напряжение, импульсный сигнал и заземление.

Перед началом работ проверьте наличие заземления и напряжения 12 В в контактах — для этого нужно их прозвонить и протестировать контакт с импульсными сигналами при кручении.

Внимание! Показатель напряжения между массой и выводом должен составлять от 0,5 до 10 В.

Существует три способа проверки ДС.

Как проверить работоспособность тестером

Первый — с демонтажем датчика. Инструменты: вольтметр.

  1. Находим ДС, снимаем его.
  2. С помощью вольтметра определяем назначение каждой клеммы.
  3. Подключаем входящий контакт вольтметра к клемме, управляющей импульсными сигналами.
  4. Второй контакт вольтметра заземляем на корпус или двигатель авто.
  5. Вращаем датчик скорости, проверяя наличие сигналов в рабочем цикле. Измеряем уровень напряжения. Для этого можно надеть на ось датчика трубку. Чем быстрее вращается изделие, тем более высоким должно быть напряжение на вольтметре. Если роста напряжения не происходит — что-то не в порядке.

Второй способ не требует демонтажа ДС. Инструменты: домкрат, вольтметр.

  1. Используя домкрат, приподнимаем автомобиль так, чтобы одно колесо не прикасалось к земле.
  2. Подключаем вольтметр к соответствующим контактам.
  3. Вращаем колесо и смотрим на вольтметр — на нём должны быть напряжение и частота в Гц. Если всё это имеется, датчик в порядке.

Диагностируем с помощью контрольной лампы

Третий способ требует инструментов: «контролька» или провод с лампочкой, домкрат.

  1. Отключаем импульсный провод от датчика.
  2. Включаем зажигание.
  3. «Контролькой» ищем «+» и «–».
  4. Приподнимаем одно колесо, как во втором методе.
  5. «Контрольку» подключаем к проводу «сигнал» и вращаем колесо руками. Если на ней загорелся «минус», ДС функционирует нормально.

Под рукой нет «контрольки»? Сгодится и провод с лампочкой. Для проверки нужно подключить одну из его сторон к «+» АКБ. Вторую сторону размещаем на разъёме «Сигнал». Вращаем колесо. Если лампочка мерцает, все в порядке.

Проверяем датчик мультиметром. Цифрами отмечены контакты датчика

Проверка датчиков разного типа

На некоторых автомобилях устанавливаются язычковые и индукционные ДС (встречаются редко). При их проверке используются другие принципы.

  1. В язычковой модели сигнал от вращения колёс — это волновой импульс прямоугольной формы. Обратите внимание на напряжение сигнала, которое должно составлять от 0 до 5,0 В. Возможен вариант от 0 В до напряжения АКБ. Значение рабочего цикла — от 40 до 60%.
  2. В ДС индукционного типа используется синусоидный сигнал. Он должен изменяться в зависимости от скорости вращения колеса по тому же принципу, что и в датчике поворота коленвала.

Ремонт или замена?

Увы, покупка нового датчика скорости может обойтись во внушительную сумму. В ряде случаев его можно отремонтировать своими руками. Для этого изделие нужно снять и определить, что вышло из строя.

  1. Если какие-то части обломаны, приклейте их герметиком.
  2. При наличии серьёзных загрязнений просто удалите их — в ряде случаев этого достаточно.
  3. Распространённая причина поломки — стирание нижних дорожек на вертикальной плате. Перепаяйте их. Если вы не обладаете большим опытом пайки, лучше обратиться к мастеру, поскольку одно неловкое движение может привести к тяжёлому повреждению ДС.

Проверка работоспособности датчика скорости — простое дело, не требующее специфических навыков. Не забывайте о техническом обслуживании, и эта часть автомобиля прослужит вам долго.
