Соответствие шин и дисков
Главная страница→→
Чтобы правильно подобрать шины к дискам надо знать определенные параметры, не соблюдение которых серьезно ухудшит поведение автомобиля на дороге. Поскольку шина одевается на обод диска, то ширина профиля должна быть соразмерна с ним. Сразу отметим, что, несмотря на распространенный в последние годы тюнинг, автопроизводители это категорически не рекомендуют. Ведь если размеры дисков и шин будут сильно разниться, то пятно контакта будет не ровным, а значит, управление может выйти из под контроля.
Вообще вопрос о соответствие шин и дисков можно рассматривать с двух сторон. Первое – это подбор шин и дисков исходя из рекомендаций производителя, а второе – этот фитмент. Фитмент – это изучение посадки шины на диске и положение колес относительно колесных арок, что включает в себя отрицательный развал, низкую посадку и другие изыски, о которых мы говорить не будем, поскольку считаем более важным рассказать, как правильно с точки зрения безопасности и комфортности подобрать шины к дискам.
Чтобы правильно подобрать шины к дискам, необходимо знать маркировку дисков.
Маркировка колесного диска R13 4×98 ET35 J5 D58.6
1. ЕТ35 — вылет. Расстояние от привалочной плоскости до центра диска (в мм.). 2. R13 — диаметр обода колеса в дюймах. 3. D58.6 — диаметр центрального отверстия под ступицу (в мм.). 4. 4х98 — количество крепежных отверстий и диаметр центров отверстий под болты (в мм.). 5. J5 — ширина обода в дюймах (дюйм равен 25,4мм.) |
В идеале, то есть, чтобы быть уверенным в безопасности, PCD диска (диаметр окружности центров крепёжных отверстий) изменять нельзя.
В крайнем случае размеры дисков и шин могут совсем немного не соответствовать друг другу, но тогда для крепления используются болты с эксцентриками, которые позволяют установить диски с PCD 100 мм на автомобили с PCD 98мм. Однако, стоит отметить, что максимальная разница в смещении не должна превышать 2 мм., а в идеале все же соответствие шин и дисков должно быть стопроцентным.Размеры дисков и шин должны совпадать также и своим центральным отверстием, но, если по определенным причинам это не возможно, на помощь придет кольцо установочное (оно же кольцо проставочное). Кольцо установочное имеет внешний диаметр равный диаметру отверстия в диске, а внутренний диаметр соответствует диаметру ступицы автомобиля. Если кольцо установочное поставить верно, то ходовые характеристики не изменяться. При этом стоит отметить, что диски штампованные установочные кольца не имеют. Устанавливают их только на
В маркировке дисков не указывается максимальная нагрузка (MAX LOAD), узнать это параметр можно либо в паспорте, который прилагают некоторые производители отечественных колес на свою продукцию, либо искать эту информацию на сайте производителя дисков. Эта информация не является очень важной, поскольку производители обычно изготавливают диски с запасом прочности. Но, если вы по каким-то причинам решили поставить, скажем, на джип диски для легкового автомобиля, то максимальная нагрузка диска будет важным параметром. И если его не учитывать, колесо может не выдержать нагрузки и деформироваться, попав даже в небольшую яму.
Кроме того, даже если размеры шин и дисков будут совпадать по всем параметрам, все равно есть риск, что диск не встанет на автомобиль. Причина этому так называемый Х-фактор, когда диск упирается в детали подвески или суппорт, что связано с формой выштамповки или литья. Поэтому мы рекомендуем перед бортировкой шины на колесо сначала примерить его.
Таблица соответствия по ширине шин и дисков
Высота шины | Типоразмер шины | Ширина диска (в дюймах) Рекоменд. /Мин./Макс. | ||
R12 | ||||
82 | 125R12 | 3,5 | 3.0 | 4.0 |
70 | 145/70R12 | 4,5 | 4. 0 | 5.0 |
R13 | ||||
82 | 145R13 | 4.0 | 3,5 | 5.0 |
80 | 135/80R13 | 3,5 | 3,5 | 4,5 |
70 | 135/70R13 | 4.0 | 3,5 | 4,5 |
65 | 155/65R13 | 4,5 | 4,0 | 5,5 |
60 | 175/60R13 | 5. 0 | 5.0 | 6.0 |
55 | 195/55R13 | 6,0 | 5,5 | 7,0 |
R14 | ||||
82 | 145R14 | 4,0 | 3,5 | 5,0 |
80 | 175/80R14 | 5,0 | 4,5 | 5,5 |
70 | 165/70R14 | 5,0 | 4,5 | 6,0 |
65 | 155/65R14 | 4,5 | 4,0 | 5,5 |
60 | 165/60R14 | 5,0 | 4,5 | 6,0 |
55 | 185/55R14 | 6,0 | 5,0 | 6,5 |
R15 | ||||
82 | 125R15 | 3,5 | 3,0 | 4,0 |
80 | 185/80R15 | 5,5 | 4,5 | 6,0 |
70 | 175/70R15 | 5,0 | 5,0 | 6,0 |
65 | 185/65R15 | 5,5 | 5. 0 | 6,5 |
60 | 195/60R15 | 6,0 | 5,5 | 7,0 |
55 | 185/55R15 | 6,0 | 5,0 | 6,5 |
50 | 195/50R15 | 6,0 | 5,5 | 7,0 |
45 | 195/45R15 | 6,5 | 6,0 | 7,5 |
R16 | ||||
65 | 215/65R16 | 6,5 | 5,5 | 7,5 |
60 | 225/60R16 | 6,5 | 6,0 | 8,0 |
55 | 205/55R16 | 6,5 | 5,5 | 7,5 |
50 | 205/50R16 | 6,5 | 5,5 | 7,5 |
45 | 195/45R16 | 6,5 | 6,0 | 7,5 |
40 | 215/40R16 | 7,5 | 7,0 | 8,5 |
R17 | ||||
55 | 225/55R17 | 7,0 | 6,0 | 8,0 |
50 | 205/50R17 | 6,5 | 5,5 | 7,5 |
45 | 215/45R17 | 7,0 | 7,0 | 8,5 |
40 | 215/40R17 | 7,5 | 7,0 | 8,5 |
35 | 245/35R17 | 8,5 | 8,0 | 9,5 |
R18 | ||||
50 | 235/50R18 | 7,5 | 6,5 | 8,5 |
45 | 255/45R18 | 8,5 | 8,0 | 9,5 |
40 | 225/40R18 | 8,0 | 7,5 | 9,0 |
35 | 285/35R18 | 10,0 | 9,5 | 11,0 |
30 | 325/30R18 | 12,0 | 11,0 | 13,0 |
R20 | ||||
40 | 245/40R20 | 9,0 | 8,0 | 9,5 |
35 | 275/35R20 | 10,0 | 9,0 | 11,0 |
Таблица зависимости ширины шины легкового автомобиля от посадочной ширины колесного диска
Главная
Статьи
* Эти таблицы служат для информирования, но не являются руководством к действию. По вопросам конкретной применимости нештатных дисков обращайтесь к производителю транспортного средства или к дилеру техники. Мы не ведем испытания по взаимозаменяемости колес и не можем давать рекомендации.
Таблица зависимости ширины шины легкового автомобиля от посадочной ширины колесного диска*
Посадочная ширина диска | Минимальная ширина шины | Оптимальная ширина шины | Максимальная ширина шины |
---|---|---|---|
5.0 дюймов | 155 мм | 165 или 175 мм | 185 мм |
5.5 дюймов | 165 мм | 175 или 185 мм | 195 мм |
6.0 дюймов | 175 мм | 185 или 195 мм | 205 мм |
6. 5 дюймов | 185 мм | 195 или 205 мм | 215 мм |
7.0 дюймов | 195 мм | 205 или 215 мм | 225 мм |
7.5 дюймов | 205 мм | 215 или 225 мм | 235 мм |
8.0 дюймов | 215 мм | 225 или 235 мм | 245 мм |
8.5 дюймов | 225 мм | 235 или 245 мм | 255 мм |
9.0 дюймов | 235 мм | 245 или 255 мм | 265 мм |
9. 5 дюймов | 245 мм | 255 или 265 мм | 275 мм |
10.0 дюймов | 255 мм | 265 или 275 мм | 285 мм |
10.5 дюймов | 265 мм | 275 или 285 мм | 295 мм |
11.0 дюймов | 275 мм | 285 или 295 мм | 305 мм |
11.5 дюймов | 285 мм | 295 или 305 мм | 315 мм |
12.0 дюймов | 295 мм | 305 или 315 мм | 325 мм |
12. 5 дюймов | 305 мм | 315 или 325 мм | 335 мм |
Ширина шины в метрической размерности*
Профиль | Обозначение в метрической размерности | Допустимый диапазон посадочной ширины диска |
---|---|---|
35 Серии | 275/35R17 | 9.0-10.5 |
335/35R17 | 11.0-13.0 | |
345/35R15 | 11.0-13.5 | |
40 Серии | 285/40R15 | 11.0-13.5 |
215/40R15 | 7.0-8.5 | |
245/40R17 | 8. 0-9.5 | |
255/40R17 | 8.5-10.0 | |
265/40R17 | 8.5-10.0 | |
235/40R18 | 8.0-9.5 | |
45 Серии | 195/45/R15 | 6.5-7.5 |
215/45R15 | 7.0-8.5 | |
255/45R15 | 8.5-10.0 | |
205/45R16 | 7.0 | |
225/45R16 | 7.5-9.0 | |
245/45R16 | 8.0-9.5 | |
215/45R17 | 7.0-8.5 | |
235/45R17 | 8.0-9.5 | |
255/45R17 | 8. 5-10.5 | |
50 Серии | 175/50R13 | 5.0-6.0 |
195/50R14 | 5.5-7.0 | |
205/50R15 | 5.5-7.5 | |
215/50R15 | 6.0-7.5 | |
225/50R15 | 6.0-8.0 | |
195/50R16 | 5.5-7.0 | |
205/50R16 | 5.5-7.5 | |
225/50R16 | 6.0-8.0 | |
235/50R16 | 6.5-8.5 | |
215/50R17 | 6.5-7.5 | |
55 Серии | 205/55R14 | 5.5-7.5 |
185/55R15 | 6. 0-6.5 | |
195/55R15 | 5.5-7.0 | |
205/55R15 | 5.5-7.5 | |
205/55R16 | 5.5-7.5 | |
225/55R16 | 6.0-8.0 | |
60 Серии | 185/60R13 | 5.0-6.5 |
205/60R13 | 5.5-7.5 | |
185/60R14 | 5.0-6.5 | |
195/60R14 | 5.5-7.0 | |
205/60R14 | 5.5-7.5 | |
195/60R15 | 5.5-7.0 | |
205/60R15 | 5.5-7.5 | |
215/60R15 | 6. 0-7.5 | |
225/60R15 | 6.0-8.0 | |
235/60R15 | 6.5-8.5 | |
65 Серии | 185/65R15 | 5.0-6.5 |
195/65R15 | 5.5-7.0 | |
205/65R15 | 5.5-7.5 | |
215/65R15 | 6.0-7.5 | |
70 Серии | 165/70R10 | 4.5-5.5 |
175/70R12 | 5.0-6.0 | |
175/70R13 | 5.0-6.0 | |
205/45R16 | 7.0 | |
185/70R13 | 5.0-6.5 | |
185/70R14 | 5. 0-6.5 | |
195/70R15 | 5.5-7.0 | |
205/70R14 | 5.5-7.5 | |
185/70R15 | 5.0-6.5 | |
205/70R15 | 5.5-7.5 | |
215/70R15 | 6.0-7.5 | |
82 Серии | 155R12 | 4.0-5.0 |
155R13 | 4.0-5.5 | |
165R13 | 4.0-5.5 | |
175R14 | 4.5-6.0 | |
185R14 | 4.5-6.0 | |
165R15 | 4.0-5.5 | |
Ширина шины в P-метрической размерности*
Профиль | Обозначение в метрической размерности | Допустимый диапазон посадочной ширины диска |
---|---|---|
75 Серии | P205/75R15 | 5. 5-7.5 |
P215/75R15 | 5.5-7.5 | |
P225/75R15 | 6.0-8.0 | |
P235/75R15 | 6.0-8.0 | |
80 Серии | P155/80R13 | 4.5-5.5 |
P165/80R13 | 4.5-6.0 | |
P175/80R13 | 4.5-6.0 | |
P185/80R13 | 5.0-6.5 | |
35 Серии | P315/35R17 | 10.0-12.0 |
40 Серии | P275/40R17 | 8.5-10.0 |
50 Серии | P215/50R13 | 5.5-8.5 |
P235/50R13 | 6. 0-9.0 | |
P245/50R14 | 6.5-9.0 | |
P225/50R15 | 6.0-8.0 | |
P295/50R15 | 7.5-11.0 | |
P225/50R16 | 6.0-8.0 | |
P245/50R16 | 6.5-9.5 | |
Возврат к списку
Подбор шин по дискам – самые простые правила и расчеты + видео » АвтоНоватор
Всегда лучше приобретать сразу укомплектованные колеса, но если вдруг пришлось заняться подбором шин по дискам, то не переживайте, сейчас мы изучим все особенности этого процесса, чтобы справиться смог даже неопытный.
Содержание
1 Основные параметры и их обозначение
2 Маркировка дисков
3 Маркировка шин
4 Что поможет подобрать резину правильно?
5 Как добиться соответствия шин и дисков?
Основные параметры и их обозначение
Сначала необходимо ознакомиться с основными параметрами и их обозначением. Диаметр колеса обозначается символом «D» и считается наиболее значимой характеристикой. Очень важно соблюдать рекомендованные производителем размеры. Увеличенный диаметр поспособствует искажению показаний спидометра. Также возможно затирание колесом элементов кузова и ходовой части.
Увеличение диаметра колеса
Диаметр дисков обозначается «dd», а вот их ширина (расстояние между внутренними краями обода) – «Wd», и в маркировке она обычно указывается в дюймах. Имеет значение и высота профиля резины, эта характеристика имеет шифр «dt». Низкопрофильные покрышки быстрее изнашиваются и подходят далеко не для всех дорог. Если состояние дорожного покрытия не идеально, то лучше не покупать такие шины, так как в этом случае возрастает нагрузка на подвеску, и появляется вероятность деформации дисков. К тому же они являются более шумными.
Низкопрофильная покрышка
«Wt» – ширина шин. Для движения по сухой трассе лучше подходят широкие покрышки, так как это сокращает тормозной путь. Для городских условий и скользких дорог рекомендуется использовать узкую резину.
Маркировка дисков
Прежде чем говорить непосредственно о подборке шин по дискам, следует немного разобрать в маркировке одних и других. Начнем с дисков. Маркировка может быть выбита в любом месте кроме внутренней поверхности, обращенной к ободу. Чтобы было легче разобраться, рассмотрим расшифровку на конкретном примере.
Допустим, вы нашли следующий код «6.5JJх13FH6х98ЕТ20d62.1». Первой идет ширина диска и указывается она в дюймах, в нашем случае она равна 5.5. чтобы перевести это значение в миллиметры, следует умножить его на 25,4. Далее следует латинская буква (P,D,B,K,J) либо их сочетание (JJ, JK). Этот символ характеризует форму контура профиля, высоту полок, угол их наклона и радиус закругления. «JJ» свидетельствует о том, что авто полно приводное.
Маркировка дисков
Если за буквенными обозначениями увидите символ «х», то это означает, что диск имеет цельную конструкцию, а вот разборные экземпляры в маркировке содержат знак «-». Далее указывается диаметр дисков, а за ним следует индекс хампов. Это величина, обозначающая кольцевые выступы вдоль закраин. На них возлагается весьма важная функция – фиксация бескамерных покрышек во время поворотов. Простой хамп обозначается одной буквой «Н», плоский, как в нашем случае, «FH», а ассиметричный – «АH». Есть конструкции, в которых отсутствуют хампы.
Далее указывается величина, на которую нужно обращать особое внимание при подборе шин под диски, это расположение крепежных отверстий, в нашем случае «6х98». Это говорит о том, что их 6 штук, а диаметр окружности равен 98 мм. Количество отверстий колеблется от 4 до 6, а окружность может находиться в пределах от 98 до 137.9 мм. Следующим указывается расстояние между плоскостью крепления диска к ступице и его вертикальной осью. Этот параметр называется вылетом диска и обозначается сочетанием букв «ЕТ». Идущее за ними число указывает значение вылета в миллиметрах, в нашем случае оно равно 20 мм.
Важные параметры диска
Вылет может быть положительным, нулевым либо отрицательным. Подвеска и рулевой механизм настраиваются в зависимости от этого параметра. Последним в маркировке указывается диаметр посадочного отверстия. Для легковых авто это значение находится в пределах от 50 до 70 мм. Довольно часто оговаривается еще максимальная нагрузка, дата изготовления и способ производства. Диски выпускаются кованные, литые и штампованные.

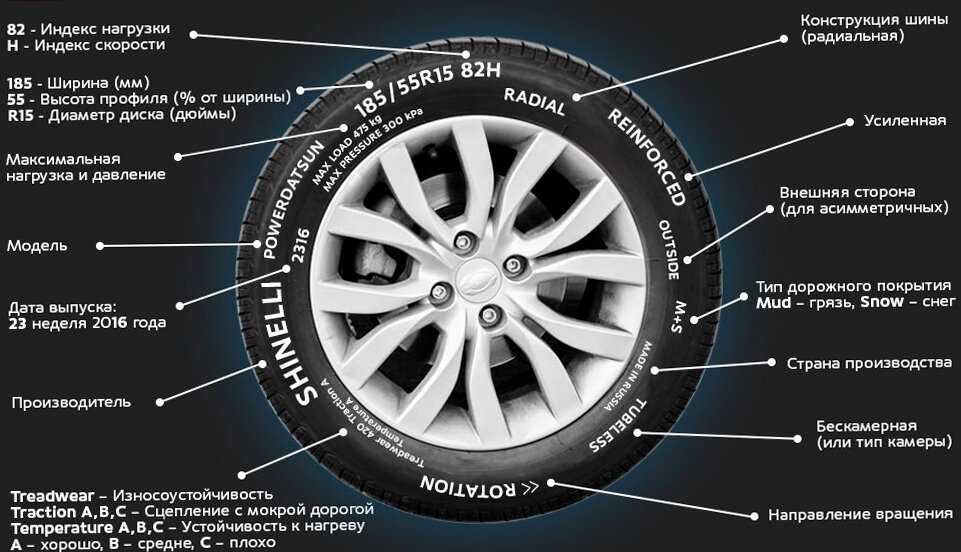

Маркировка шин
Если вы решили заняться подбором шин по ширине дисков, то вам обязательно нужно уметь расшифровывать маркировку резины. Ведь именно этот код содержит всю необходимую информацию. Найти его можно на боковой поверхности покрышке. Впрочем, на ней указывается еще много иных сведений о резине начиная от страны изготовителя, модели и заканчивая назначением и типом. Эти сведения, конечно, имеют огромное значение, так как влияют на качество товара, но если речь идет о подборе резины к определенным дискам, то они не играют определяющей роли.
Обозначения на шинах
А вот наиболее важная информация содержится в коде, называемом типоразмером. Чтобы было максимально понятно, рассмотрим расшифровку на конкретном примере. Допустим, на боковушке резины вы нашли следующий шифр «225/50 R14». Первое число указывает ширину профиля в миллиметрах. Причем замеры производятся с учетом боковин. Далее идет значение высоты, выраженное в процентах относительно ширины. У нас оно составляет 50 %, значит, чтобы прийти к размеру в миллиметрах, необходимо 225х50 %, получается 112,5 мм.
Расшифровка маркировки шин
Следующий символ дает информацию о конструкции корда. «R» означает, что шина имеет радиальный корд. А идущее за ним число выражает монтажный размер обода, указывается он в дюймах. Собственно говоря, это и есть самая важная информация, которая необходима при подборе шин по размерам. Маркировка еще содержит и графу с индексами скорости, а также нагрузки. В интернете размещено много таблиц, в которых эти численно-буквенные обозначение переводятся в конкретные значения нагрузок и скоростей.
Что поможет подобрать резину правильно?
Выбор резины весьма ответственное занятие, ведь если поставить на авто несоответствующие его техническим характеристикам покрышки, то проблем не миновать. Это могут быть и неправильные показатели спидометра, и даже задевания резиной колесных арок. Как узнать какие покрышки необходимы, если, например, вы купили подержанное авто и впервые столкнулись с их заменой?
Выбор подходящей резины
Есть несколько способов сделать это. Самый простой, посмотреть в книгу по эксплуатации машины, в ней вы наверняка найдете необходимые данные. Иногда у нас нет такой возможности, в этом случае можно заглянуть и под крышку бардачка, где располагается специальная таблица с необходимой информацией. Правда, есть автомобили, где такая таблица не предусмотрена. Что делать?
Параметры подходящих шин
Не расстраивайтесь, всегда можно зайти на специализированные сайты, занимающиеся продажей покрышек, и, заполнив табличку (год, марка и остальные сведения о транспортном средстве), вы получите подробную информацию относительно резины, которая идеально подойдет именно к вашему автомобилю. Если вы надумали поставить на автомобиль шины другого размера, то проследить за изменением линейных размеров резины и показанием спидометра поможет калькулятор шин.
Как добиться соответствия шин и дисков?
Но бывают случаи, опять-таки, они чаще связаны с поддержанными машинами, когда необходимо осуществлять подбор шин по размерам дисков, ведь эти две составляющие должны максимально соответствовать друг другу. Тогда помогут простые правила. Например, ширина профиля резины должна быть на 25–30 % больше размера обода диска. Так, например, если ширина диска 5,5 дюйма, то, прибавив к этому значению 30%, получим 7,15 дюйма или 185 мм. Важно, чтобы эти две детали совпадали и по своим центральным отверстиям. Но если по каким-либо причинам это не получается, тогда на помощь придет специальное установочное кольцо. Его внешний диаметр соответствует отверстию диска, а внутренний – ступице.
Специальные установочные кольца
Но это еще не все особенности подбора шин по параметрам дисков. Также необходимо, чтобы покрышки строго соответствовали и диаметру окружности центров креплений дисков. Допускается разбег максимум в 2 мм. В этом случае для фиксации используются специальные болты с эксцентриками. Но лучше всего, если эти параметры будут совпадать на 100%.

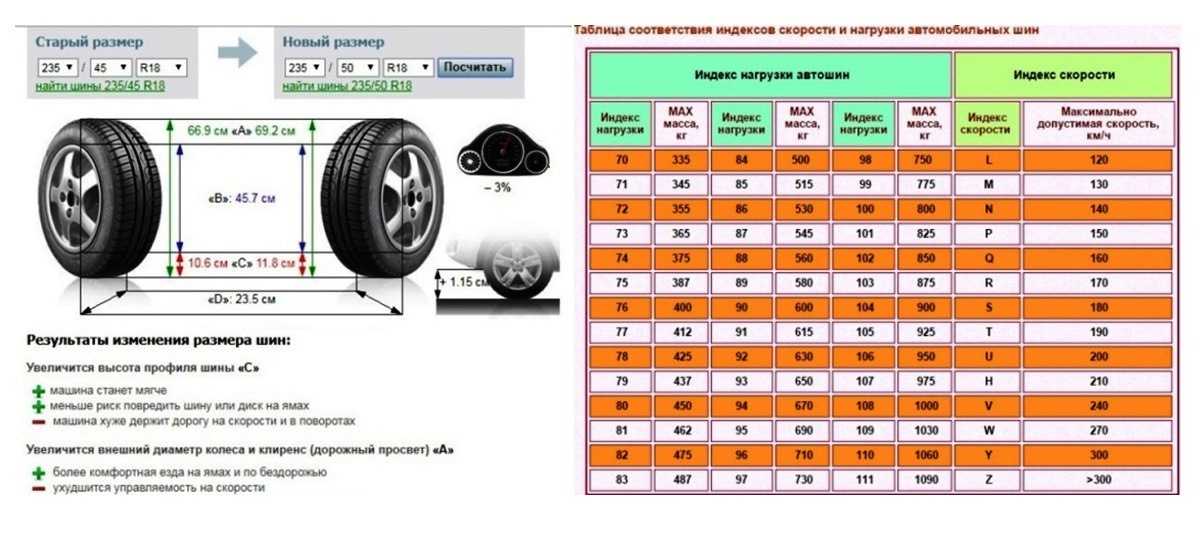

Чтобы точно не прогадать с выбором, можно обратиться к специальным таблицам подбора шин к дискам, где указаны их типоразмеры и соответствие.
Таблица подбора шин к дискам
Есть еще и такое понятие, как максимальная нагрузка. Обычно на него редко обращают внимание, так как производители дисков изготавливают свою продукцию с хорошим запасом прочности. Однако если вы решили поэкспериментировать и, например, установить на джип диски с седана, то обязательно узнайте эту характеристику. Вполне возможно, диск не выдержит подобной нагрузки, и первая яма или бугор приведут к весьма печальным последствиям.
- Автор: Михаил
- Распечатать
Оцените статью:
(11 голосов, среднее: 3 из 5)
Поделитесь с друзьями!
Adblock
detector
Ширина шины для колеса/обода Таблица размеров
Ширина обода и ширина шины — это два тесно связанных размера. Гибкие боковины шин позволяют устанавливать шины одного размера на обод различной ширины.
На самом деле, существует утвержденный диапазон ширины обода для каждого размера шины, , но, с другой стороны, существует диапазон ширины обода для каждого размера обода, в частности, ширины обода.
Примечание: На этой странице есть три диаграммы. На первой диаграмме показана ширина шин, достаточная для определенной ширины обода и соотношения сторон шины. Две другие диаграммы делают то же самое, но в отдельной таблице для каждой ширины обода; внутри таблицы данные упорядочены по ширине шины или соотношению сторон шины.
При замене диска или шины на более широкий вы можете задать вопрос двумя способами:
Диски какой ширины подходят для моей шины? (например, 195/65 R15)
Ответ будет таким: «Ширина обода, соответствующая размеру шины 195/65 R15: 5,5, 6,0, 6,5 и 7,0 дюймов». Информацию, относящуюся к другим размерам шин, можно найти в разделе «Калькулятор размера колеса/обода» или «Диапазон ширины обода и измерительный обод для таблицы размеров шин».
Если вы хотите установить более широкую или более узкую шину на существующий обод, вы можете задать вопрос:
Шины какой ширины подходят для моего колеса/обода?
Например, подходящая ширина шины для 6-дюймового обода составляет от 175 мм до 225 мм. Этот ответ вы можете найти в таблицах под этим текстом.
необходимо учитывать ширину обода, так как каждая ширина обода соответствует лишь нескольким ширинам шины
Представленные ниже таблицы могут помочь вам принять рациональное решение о ширине шины, необходимой для данной ширины колеса/обода
Но учтите, что в итоговом списке шин отсутствуют определенные размеры шин, поэтому его нельзя считать полным. Когда мы говорим о размере шины в этом контексте (соотношение между шириной шины и шириной обода), мы имеем в виду только ширину шины (то есть ширину профиля) и соотношение сторон / серию шины, диаметр обода отсутствует. Шины, представленные в списке, не должны все считаться подходящими для вашего автомобиля, потому что только некоторые из них или, может быть, только одна удовлетворяли бы требованию, чтобы их общий диаметр был почти таким же, как диаметр вашей оригинальной шины. Данные, представленные в таблицах, относятся только к метрическим шинам легковых автомобилей.
ВНИМАНИЕ: Эти схемы не являются полным или окончательным решением для этой конкретной цели, они служат только для справки.
Итак, когда вы найдете размеры шин, т. е. комбинации ширины и серии шин, подходящие для ваших колес/ободьев, используйте наш Калькулятор размера шин — Размеры шин, чтобы сравнить их с размерами ваших оригинальных шин, чтобы убедиться, что выбранные окружности или диаметры шин соответствуют вашим требованиям. не слишком сильно отклоняться от окружности или диаметра оригинальной шины. Это чрезвычайно важно по многим причинам.
Таблицы, как дополнение к нашему калькулятору rim4rim, должны использоваться вместе с нашим калькулятором rim4tire, которые дополняют друг друга. Если вы выбираете размер шины в этих таблицах или в калькуляторе размера шины для размера обода, сделайте еще одну проверку в калькуляторе размера колеса/обода (или в таблице: Диапазон ширины обода и Измерение ширины обода для размера шины) для выбранного размер шины, чтобы дважды проверить, соответствует ли выбранный размер шины вашему ободу допустимому диапазону ширины обода .
Найдите более важную информацию под этими таблицами.
Могу ли я установить шину меньшей ширины, чем та, которая указана в таблице как наименьшая, для определенной ширины обода?
Примечания: Шина с более высоким профилем (серией) для той же ширины шины или с таким же профилем для большей ширины шины имеет более высокую боковину шины, что означает более комфортную езду. Широкие шины обеспечивают лучшее сцепление с дорогой, что снижает расход топлива.
Отказ от ответственности:
Обратите внимание, что эти таблицы следует использовать только в качестве справочных материалов, и их следует проверять у производителей шин/колес. Они предназначены только для информационных целей. Tyresizecalculator.com не несет ответственности за любые ошибки, которые могут возникнуть при их использовании.
Какую ширину шины выбрать из диапазона ширины шины?
В таблицах любая комбинация ширины шины и соотношения сторон, указанная ниже определенной ширины обода, может быть установлена на ширину обода, но возникает вопрос: какая ширина шины лучше всего соответствует ширине обода?
Измерение ширины обода шины, которое зависит от размера шины, может помочь. У вас уже есть ширина шины, соотношение сторон, диаметр обода, который вы хотите использовать, то есть у вас есть полный размер шины. если ширина вашего обода ближе к измерительному ободу выбранной шины, более вероятно, что выбранная шина подойдет к вашему ободу.
Для каждого размера шин имеется свой измерительный обод (проверьте ширину измерительного обода для размера шины, нажав на предыдущую ссылку). Другими словами, номинальный размер шины (отпечатанный на боковине шины) становится реальным размером шины при установке на соответствующий измерительный обод.
Для выбора конкретного размера обода и подходящих размеров шин воспользуйтесь нашим калькулятором размера и ширины обода, который подскажет, какие размеры шин выбрать для введенного размера обода (т. е. ширины обода).
Ширина и серия шин (т. е. соотношение сторон/профили) для таблицы ширины колеса/обода
Таблицы в этой статье показывают, какие комбинации ширины и серии шин соответствуют конкретной ширине колеса/обода, т. е. они показывают шину диапазон ширины для заданной ширины обода. Например, для ширины обода 7 дюймов (дюймов) могут быть установлены шины следующей ширины: от 19от 5 мм до 255 мм.
В таблицах рядом с каждой шириной шины указан еще один размер шины: серия шин. Серия шин представляет собой отношение высоты профиля шины (т. е. высоты боковины шины) к ширине профиля шины (т. е. ширины шины). Серия = высота боковины шины / ширина шины.
Если две шины имеют одинаковую ширину, но разные серии: у первой 50, у второй 30, то это означает, что вторая шина имеет меньшую высоту боковины шины (нижний профиль) по отношению к первой, поэтому диски будут быть ближе к дороге.
Ширина шины, ширина обода и серия шин тесно связаны между собой, когда речь идет о посадке шины на обод. Причина этого в том, что почти для каждой серии шин существует разное отношение ширины обода к ширине шины (указывается шинными ассоциациями). Соотношение используется для определения измерительного обода шины. Другими словами, более низкое соотношение сторон означает, что вы можете использовать более широкий обод для той же номинальной ширины шины.
Важные указания по установке шины на обод
Фактические размеры шины зависят от обода, на котором она установлена. Номинальный размер шины отпечатан на боковине шины, но шина получает свои реальные размеры (т. е. реальный размер шины) только при установке на обод. Вот почему для каждого размера шин существует измерительный обод.
Следующая важная информация заключается в том, что ширина шины изменяется примерно на 5 мм (2/10 дюйма) на каждые 0,5 дюйма (дюйма) изменения ширины обода в утвержденном диапазоне ширины обода для данной шины.
Предположим, у вас размер шины 19.5/65 R15 на ободе шириной 6 дюймов (6″x15″). Если вы изменили обод на 7″x15″, согласно предыдущему правилу, при установке шины 195/65 R15 на этот обод, реальная ширина шины будет 195 мм + (2 x 5 мм) = 205 мм
Тип обода, для которого предназначена эта шина, также важен
Все эти вещи могут повлиять на общий диаметр шины (или окружность), важно соблюдать допустимые пределы в процессе замены шин
Данные таблицы относятся только к метрическим шинам легковых автомобилей
Таблицы представляют собой подборку данных из ежегодников известных производителей шин и могут не соответствовать последним данным, поэтому, пожалуйста, всегда проверяйте данные из этих таблиц у производителей шин или специалистов по шинам!
Минимальный и максимальный размер шины для ширины обода
Глядя на одну строку диаграммы, для одной ширины обода, рассматриваемой как измеряемая ширина обода (MRW), в столбцах указаны различные ширины шин, обозначенные как соотношение сторон (т. е. шина серия/профиль). В ряду, по мере увеличения серии, увеличивается и ширина шины. Таким образом, мы можем сказать, что есть минимальная и максимальная ширина шины для одной ширины обода, но только в контексте серии шин.
Если бы мы взяли только одну ячейку в строке, которая содержит одну ширину шины, например, ячейку с минимальной шириной шины (TW) для наблюдаемой ширины обода (RW), могли бы мы сказать, что это минимальная ширина шины что можно установить по ширине обода? № Ячейка содержит реальную ширину шины для ширины обода, которая равна номинальной ширине/размеру шины (отпечатанной на боковине шины), той, которую мы получаем, когда шина с этой номинальной шириной шины устанавливается на обода с шириной обода.
Это не означает, что мы не можем установить шину меньшей ширины, чем та, которая указана в таблице как наименьшая для той же ширины обода. Как так? Например, ряд с шириной обода 9 дюймов указан как наименьшая ширина шины, 255 мм для AR: 25, 30, 35 и 40. Можно ли установить на этот обод шину меньшей ширины, чем 255? Да.
В нашем Калькуляторе размера колеса/обода показывает приемлемый диапазон ширины обода для данного размера шины, введите размер шины 245/40 R 18, вы получите одобренный диапазон ширины обода (ARWR): 8″ – 90,5 дюйма и ширину обода 8,5 дюйма, что означает, что вы можете установить этот размер шины (с шириной шины 245 мм) на обод шириной 9 дюймов, потому что он входит в ARWR для этого размера шины. Но, измеряя ширину обода (MRW) для этого размера шины 8,5″, а речь шла об установке шины на обод шириной 9″. имеет увеличение ширины шины на 5 мм или 2/10″, когда шина установлена. Каждый размер шины имеет измерительную ширину обода и утвержденный диапазон ширины обода.
Следовательно, при установке номинального размера шины (выбитого на боковине шины) 245/40 R 18, у которого MRW равен 8,5″, на ободе шириной 9″, реальный размер шины, а именно настоящая шина ширина будет 250 мм, а не 245 мм, потому что обод, на котором установлена шина, на 0,5 дюйма больше, чем шина MRW. при каждой покупке
BNP Paribas
Соблюдайте правила
- Установите шины с таким же внешним диаметром (или немного меньше)
- Спидометр не должен показывать скорость ниже фактической. При движении со скоростью от 25 до 75 миль в час спидометр может показывать на 10 % больше фактической скорости
- Установите шины с индексом нагрузки, равным или превышающим индекс нагрузки оригинальных шин
- Установите шины с индексом скорости, равным или превышающим индекс скорости оригинальных шин (за исключением зимних шин. Дополнительная информация)
- Убедитесь, что ширина и диаметр обода подходят для шины
- При использовании разных передних и задних колес размеры шин на внедорожниках и транспортных средствах, оснащенных антиблокировочной и противобуксовочной системами (ABS, ASR), необходимо учитывать расстояние, проходимое за один оборот
- Убедитесь, что любые планируемые изменения размеров не создают механических проблем (необходимое пространство, выходящее за пределы кузова автомобиля. ..)
- strong>Уточните на станции техосмотра, подходят ли размеры установленных шин для вашего автомобиля.
В таблице ниже приведены значения ширины шин, которые вы можете установить, по сравнению с шириной обода.
напр. на 6-дюймовый диск можно установить шины шириной 175, 185, 195 или 205.
Таблица эквивалентности
Ширина обода | Минимальная ширина шины | Идеальная ширина шины | Максимальная ширина шины |
---|---|---|---|
5,0 дюймов | 155 мм | 165 или 175 мм | 185 мм |
5,5 дюйма | 165 мм | 175 или 185 мм | 195 мм |
6,0 дюймов | 175 мм | 185 или 195 мм | 205 мм |
6,5 дюйма | 185 мм | 195 или 205 мм | 215 мм |
7,0 дюймов | 195 мм | 205 или 215 мм | 225 мм |
7,5 дюйма | 205 мм | 215 или 225 мм | 235 мм |
8,0 дюймов | 215 мм | 225 или 235 мм | 245 мм |
8,5 дюймов | 225 мм | 235 или 245 мм | 255 мм |
9,0 дюймов | 235 мм | 245 или 255 мм | 265 мм |
9,5 дюйма | 245 мм | 255 или 265 мм | 275 мм |
10,0 дюймов | 255 мм | 265 или 275 мм | 285 мм |
10,5 дюймов | 265 мм | 275 или 285 мм | 295 мм |
11,0 дюймов | 275 мм | 285 или 295 мм | 305 мм |
11,5 дюймов | 285 мм | 295 или 305 мм | 315 мм |
12,0 дюймов | 295 мм | 305 или 315 мм | 325 мм |
12,5 дюймов | 305 мм | 315 или 325 мм | 335 мм |
Консультации по автомобилям
- Чтение маркировки шин
- Индексы нагрузки и скорости
- Европейская маркировка шин
- TPMS: система контроля давления в шинах
- Руководство по захвату
- Тип шины
- Будьте готовы к зиме
- У. Т.К.Г.
- Советы по замене шин
- Запуск и износ
- Монтаж и хранение
- Давление
- Эквивалентность шин
- шины Порше
- Закон «Loi Montagne»
Консультации по мотоциклам
Консультации по квадроциклам
Совет по дискам
Совет по колесам
Консультации по цепям
Как выбрать идеальный размер обода и шины | CUSTOM BIKE WHEELS
В течение последних пяти лет мы наблюдали резкие изменения профилей обода, причем наиболее заметное изменение происходило в ширине. Некоторые модели дисков бывают даже разной ширины. Тем не менее, эти изменения происходят с очень расплывчатой информацией от производителей о том, как этот обод взаимодействует с шиной и влияет на вашу езду. Иногда производители даже предоставляют разную информацию для дисков с одинаковым профилем.
Знаток размера обода
Правда в том, что мы, как отрасль, все еще пытаемся разобраться во всем. Это оставляет много серой зоны, а также много возможностей для вас, как потребителя, знатока и водителя, взвесить. Нет жестких и быстрых правил, что означает, что вы можете экспериментировать и полагаться на экспертов, которые помогут вам сделать осознанный выбор. . Мы здесь, чтобы провести вас через этот процесс.
Положительным моментом является то, что это также означает, что есть много места для выдумки! И, мальчик, мы любим пошалить!
Шоссейный велоспорт
По большей части для шоссейного велоспорта используются шины диаметром 25 мм и 28 мм, которые идеально сочетаются с ободами с внутренней шириной 20–21 мм. Крупные велосипедные компании предлагают данные аэродинамической трубы в сочетании с этими размерами шин. Преимущества включают в себя большую стабильность при спуске, дальнейшее гашение дорожных вибраций, а также, для поклонников аэродинамики, лучшие аэродинамические характеристики (меньшая турбулентность ветра в местах, где шина соприкасается с ободом, и часто тороидальная или каплевидная форма).
При выборе шины применяются те же правила, что и раньше: каркас шины, количество витков и вес по-прежнему имеют значение. На самом деле, я думаю, они более важны, потому что вы едете по большей площади поверхности (но это совсем другая тема для другой статьи).
Совместимость с бескамерными камерами также меняет правила игры.
Езда по гравию становится туманной
Когда мы начинаем кататься по гравию, все становится немного туманно. Я думаю, что главная причина в том, что существует не так много настоящих гравийных (или вседорожных) дисков, способных работать с шинами 28-45 мм, особенно в моделях с ободными тормозами. Найти эти диски с бескамерной совместимостью еще сложнее.
Чтобы создать гравийную установку, мы позаимствовали широкие обода шоссейного велосипеда с ненужными функциями, такими как аэродинамические характеристики. Или мы используем легкие 29-дюймовые диски, которые доступны только в моделях с дисковыми тормозами, которые могут иметь ограничения по давлению в шинах, которые могут иметь или не иметь значения для вашей настройки.
Рекомендации по выбору размера обода велосипедного колеса
Ниже приведены несложные рекомендации, которые мы учитываем при проектировании колес. Ваши предпочтения, личный опыт и допуски на велосипед являются частью окончательного решения. Мы расскажем вам о ваших возможностях, чтобы помочь вам сделать идеальный выбор.
Первый шаг — выяснить, какой размер шин подходит для вашего велосипеда. Точками защемления обычно являются коронка вилки, мост заднего тормоза и задний треугольник у дропаутов. Самая широкая шина, которую вы можете надежно использовать, оставляет около 2 мм зазора с каждой стороны шины.
Примеры
Изображение 1:
Коронка вилки. Текущий размер шины на этом колесе составляет 32 мм. У этого гонщика, вероятно, есть зазор для шины 40 мм или 45 мм.
Изображение 2:
Нижние перья нижнего кронштейна. Здесь у райдера также есть значительный клиренс.
Изображение 3:
Тормозной мост (хотя на этом велосипеде тормоза здесь не установлены). Для велосипеда с ободным тормозом гонщик также должен учитывать зазор в тормозах. Там меньше (но все еще достаточно) места для более широкой шины.
Спасибо нашим друзьям из Breadwinner за предоставленную возможность продемонстрировать их B-Road на этих примерах.
Шоссейные легкосплавные диски
Внешняя ширина обода и размер шины должны быть точно согласованы с вариациями в зависимости от субъективных предпочтений, таких как комфорт. Итак, обод шириной 25 мм с шиной шириной 25 мм. Это будет около 20,5 мм внутренней ширины обода.
Карбоновые шоссейные диски
Стенка карбонового обода толще, чем у легкосплавного, и многие производители карбона проводят обширные испытания в аэродинамической трубе с шинами разных размеров. В качестве отправной точки я рекомендую начать с рекомендуемого производителем размера шин, который обычно составляет 25-28 мм.
Гравийная дорога
Если ваш комплект колес будет использоваться как для дороги, так и для гравия, выберите дорожный обод и шины размером 25–50 мм. Это означает внутреннюю ширину обода не менее 20 мм. В идеале для 40-мм шины, предназначенной для гравийных дорог, выберите внутреннюю ширину обода 21-24 мм. Более широкая внутренняя ширина ограничивает наименьший размер шин, который вы можете использовать.
Bikepacking/MTB/
Рекомендации еще шире для катания на MTB/Plus. В идеале вам нужно несколько миллиметров шины с каждой стороны обода, чтобы обеспечить амортизацию и защитить обод от ударов твердых камней. Протектор шины также определяет идеальную внутреннюю ширину или наоборот, когда у вас есть комплект колес и вы ищете идеальную шину.
Здесь эксперименты одновременно и волнуют, и разочаровывают. Вы можете наткнуться на то, что кажется идеальным, только для того, чтобы обнаружить, что ширина шины слишком мала для данного обода, а протектор шины растянут так, что выступы (боковые выступы) шины бесполезны. Последнее обычно происходит, когда размер шины и внутренняя ширина слишком близко совпадают. Однако, если обод слишком узкий, шина может чувствовать себя гибкой, особенно в поворотах.
Use | Internal Width | IDEAL TIRE RANGE* |
Road-alloy | 19-21 | 23-28mm |
Road-carbon | 17-23 | 25-28 мм (или на рекомендацию по производителям) |
ГВАВЕЛ | 21-26 | 28-50 мм |
CROSS Country MTB + BikePacking | 2679 2679 2679 2679 2679 2679 2679 2679 2679 2679 2679 2679 26.39999.3999.399.399.399.399.399.399.399.399.399.399.399.399.399.399.399.3999.3999.399. 3 26. 3 | |
. | ||
Plus | 35-45 | 2,5–3,0 дюйма |
* Жестких правил нет. Например, многие колеса служат нескольким целям, и предпочтения водителя, безусловно, играют роль.
