Оперативная замена подвесного подшипника карданного вала позволит обеспечить стабильную работоспособность данной техники. Он гарантирует поддержку единого положения кардана, выполняет функцию приема/передачи осевой и радиальной нагрузки. За счёт усиленной эксплуатации данных комплектующих, износ подшипника кардана может наступить неожиданно, поэтому важно своевременно диагностировать поломку и доверить процесс выполнения ремонта компетентным специалистам. Они проведут оперативный разбор и диагностику механизма, а после этого протестируют узел на специальном оборудовании для того, чтобы автомобилист смог самостоятельно убедиться в исправности механизма.


Когда требуется менять подвесной подшипник карданного вала?

Главным сигналом, который позволяет вовремя обнаружить выработку основной детали является удар по кузову авто, который повторяется с большой периодичностью, поэтому автомобилист не может не заметить подобной проблемы. Стук и исходящая вибрация хорошо ощущаются даже через сидение кресла. Глухой гул отражается по всему кузову транспортного средства. При обнаружении такой неисправности в автомобиле стоит незамедлительно снимать подшипник и подбирать аналогичное устройство для установки. Совиный шуршащий звук в кардане передачи говорит о том, что подшипник уже частично неисправен, так как при стабильной работе устройство не издаёт никаких посторонних шумов и выполняет свою работу максимально плавно, без усилий и заклинивания.

Как поменять подвесной подшипник?

Быстрая замена подвесного подшипника должна реализоваться специалистами сервиса, они протестируют деталь и обеспечат ее безопасное снятие.

Перед выполнением замены подвесного подшипника потребуется снять карданный вал. Для проведения безопасных процедур мастер применяет набор инструментов и сопутствующие дополнения.

Достоинства получения услуг ремонта у профессионалов:

  • проведение предварительных диагностических работ любой сложности для установления точной причины неисправности;
  • гарантия на все проводимые операции;
  • адекватная цена на услуги замены подвесных подшипников;
  • минимальные риски для автомобилиста за счёт реализации большинства работ под ключ.

Как заказать ремонт онлайн?

Для заказа диагностики и замены подвесного подшипника карданного вала рекомендуется предварительно заполнить заявку на нашем сайте или связаться с менеджером лично по телефону для подбора оптимального времени приезда в сервис.


Назад

© 2014 — 2023 КарданВалСервис Карта сайта

ИНН 5044057846  ОГРН 1075044000360

Как определить тип карданного вала

Если ваш кардан имеет две точки крепления от коробки передач к переднему (заднему) мосту, то такой вал называется двухопорным. У двухопорного вала в конструкции нет подвесного подшипника.

Если карданная передача состоит из двух частей с одним подвесным подшипником посередине (т.е. имеет три точки крепления между коробкой передач и мостом), то это трехопорный карданный вал.

Четырехопорный вал имеет 4 точки опоры и состоит из трех частей с двумя подвесными подшипниками.

Как самостоятельно измерить параметры крестовины карданного вала

Вы можете самостоятельно линейкой или штангенциркулем измерить D -диаметр чашки крестовины и L -длину крестовины в мм

При подборе крестовины надо обязательно учитывать тип крепления крестовины. Основные типы это: кернение, стопорные кольца, стопорные крышки.

Типы крепления крестовин

Основные типы крепления крестовин в вилке кардана:

— кернение (замену таких крестовины производят на спец. оборудовании с обязательной последующей балансировкой)
— стопорные кольца
— стопорные крышки

где стоит / находится; как снять; что делать, если шумит

Функции подвесного подшипника

Промежуточным элементом в трансмиссионном перенесении момента вращения вала двигателя к приводным колесам автомобиля принят карданный вал с шарнирным сопряжением составных частей.

Эластичная конструкция допускает размещение коробки передач по отношению к редуктору заднего моста со смещением осевой линии без потери усилий, снимаемых с коленчатого вала. Габариты сочлененных сегментов гибкой передачи требуют установки промежуточной стойки или подвески, которая не ограничивает продольно-вращательное движение.

Рассмотрим подробнее вопросы того, где стоит подвесной подшипник, и какие он выполняет задачи.

Подшипник подвесной кардана – это несущий компонент механизма и в фундаментальные миссии детали входит:

  • уменьшить или снять нагрузку с присоединительных фланцев, крестовины, а также промежуточных шарниров кардана;
  • воспринять без разрушительной деформации вес элементов передачи;
  • понизить влияние сил трения во время работы трансмиссии;
  • обеспечить свободу вращения с осевым перемещением внутренней штанги без торможения;
  • гарантировать прочное крепление к раме автомобиля подвешенной передачи.

Конструкция подвесной опоры

Где находится подвесной подшипник?

Базовый доминирующий предмет – подшипник качения или скольжения специфического исполнения, вставляется в металлический остов. Свободная зона между наружной обоймой и внутренней сферой корпуса перекрывается резиновым кольцом, предназначенного для гашения сотрясений кардана. Протеканию смазки и проникновению внутрь пыли препятствуют резиновые бандажи с уплотняющими крышками, перекрывающие просветы между кольцами изделия.

Назначение втулки подшипника – удержать шарнирный вал в просчитанной позиции с допустимым смещением.

Собранная в единый несущий узел конструкция крепится к раме машины через крепежные кронштейны базовой опоры.

Характерные слабости конструкции. Причины разрушения детали

Нагрузки веса карданного вала при сотрясениях движущегося автомобиля распределяется между подшипником и амортизационным кольцом. Состояние упомянутых деталей определяет дееспособность ходовой части транспорта.

Применение в конструкции резинотехнических материалов создает предпосылки периодического разрушения упругих элементов. Экспертами названы причины:

  • избыточное уплотнение резины под тяжестью удерживаемых компонентов при воздействии вибрации;
  • потеря эластичности во время сезонного падения температуры;
  • пересыхание или расслаивание прокладок между корпусом и уплотнительными крышками.

В результате из механизма вытекает смазка, и гул подшипника исключает устойчивую бесшумную работу привода.

Сигнальные симптомы повреждений

Масляные капли под автомобилем после стоянки – первый признак нарушения герметичности корпуса подвесного подшипника. Для предупреждения прогресса неисправности особо важно хотя бы визуально отследить источник протечки. Это не займет много времени и подтолкнет дальновидного водителя к обстоятельной диагностике.

Если оперативно не отреагировать на пролитие, то следующими знаками становятся:

  • несвойственный рокот при заведенном двигателе и включенной передаче КПП;
  • неритмичный стук при передвижении;
  • прерывистое возбуждение вибрации при увеличении оборотов двигателя и ускорении.

Что делать, если шумит подвесной подшипник кардана? Не спешить. Происхождение непривычного звучания нельзя гарантировано списывать на подвесной подшипник. Причину уточнит подготовленный мастер при детальном диагностическом осмотре.

Итак, тревожный сигнал обнаружен. Каково наше следующее действие? Меняем подвесной подшипник? Давайте разберёмся, когда это требуется.

Диагностика подвесного подшипника

В состав карданной передачи входит набор самостоятельных единиц и объединенных сборных блоков. Истирание рабочих плоскостей и сфер приводит к увеличению зазоров в зацеплениях с образованием неконтролируемого люфта. В собранном состоянии излишние просветы накладываются, увеличивая свободный ход деталей. При вращении возникает биение в соединениях и опорах, сопровождаемое нездоровым отзвуком.

Подтверждение версии об износе подвесного подшипника дает работник ремонтного центра после выполнения регламентных действий при диагностике:

  • визуальное обследование болтового крепления;
  • проверка величины перемещения трубчатой штанги в диаметральных направлениях до прижатия к втулке;
  • посильный осмотр состояния металлического корпуса на наличие дефектов.

Окончательные выводы возможны только после демонтажа опоры с карданного вала и тщательного осмотра колец подшипника с тщательным обмером посадочных мест.

Если износа внутренней сферы кронштейна нет, достаточно ограничиться заменой резиновой втулки без обновления центрального подшипника. Снятие подвесного подшипника не потребуется. При образовании выработки непосредственно на кардане потребуется замена изношенной секции совместно с подвесным узлом.

За определением состояния следует ремонт подвесного подшипника или его замена.

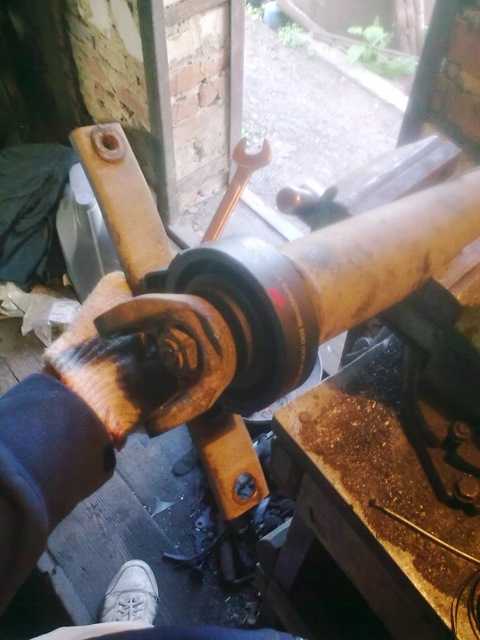

Замена подшипника подвесного кардана

Потребуется ли снять подвесной подшипник карданного вала в ходе проведения работ?

При ротации опоры подвесного исполнения нельзя избежать снятия собранного вала. Для этого в автомобильных сервисных центрах разработан четкий алгоритм, к соблюдению последовательности которого требуется предельно педантичное отношение.

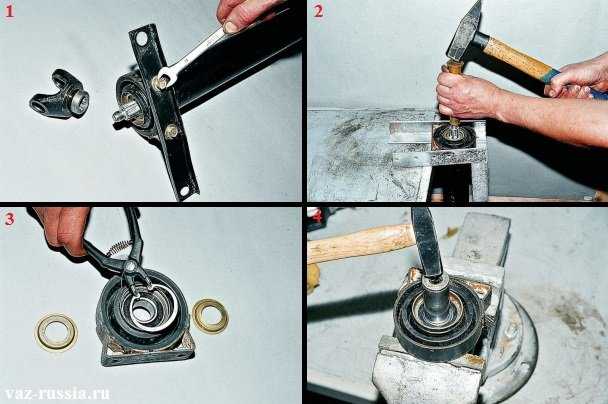

Замена карданного подшипника происходит следующим образом:

  • предварительная установка контрольных маркеров в местах соединения штанги с редукторами автомобиля;
  • разъединение деталей опоры;
  • комплектование нового узла защитными крышками;
  • фиксация подготовленного упора на указанном производителем месте;
  • сборка механизмов в обратной очередности с учетом маркеров.

Предупреждение износа

Ощутимо увеличить безремонтный пробег авто позволят предупредительные действия собственника, не требующих лишних усилий. Важно методично придерживаться примитивных принципов сохранности машины:

  • без задержек менять поврежденные пыльники и защитные уплотнения;
  • не допускать ударов днища о дорожное полотно;
  • при переключении передач избегать рывков.

Регулярные визиты в автомобильные мастерские для профилактического контроля технического состояния автомобиля предохранят водителя от внезапных неисправностей в пути.

Как снять подшипник

Когда речь заходит о том, как снять подшипник, в промышленности используется множество различных методов. К ним относятся использование съемника подшипников, гидравлические методы, масло, пар и грубая сила. В то время как некоторые методы являются лучшими, другие могут привести к повреждению вашего оборудования или даже к травмам, поэтому важно, чтобы вы знали, какой метод снятия подшипника лучше всего подходит для вашей области применения.

В этой статье мы расскажем вам о различных методах снятия подшипников, а также дадим несколько основных советов по снятию подшипников, которые помогут продлить срок службы вашего оборудования.

Методы снятия подшипников

Существует множество различных методов снятия подшипников, и правильный метод зависит от конкретной области применения и имеющегося у вас оборудования, а также от ваших личных предпочтений. Давайте рассмотрим некоторые из наиболее распространенных методов снятия подшипников, а также плюсы и минусы каждого метода.

Съемник для подшипников

Снятие подшипника с помощью съемника часто считается лучшим и наиболее надежным способом снятия подшипника с вала. Этот метод включает в себя использование набора губок, специально предназначенных для установки вокруг подшипника, перед тем, как снять подшипник с вала. Съемники подшипников доступны как в механическом, так и в гидравлическом вариантах.

Одно из ключевых преимуществ использования съемника подшипников заключается в том, что он сводит к минимуму риск повреждения вашего оборудования. Кроме того, этот метод можно использовать для широкого спектра подшипников, независимо от их размера или формы. Однако использование съемника не подходит для более крупных и тяжелых подшипников, которые нелегко поднять.

Посмотреть полный ассортимент съемников подшипников можно здесь

Гидравлические методы

Другим методом снятия подшипников является использование гидравлики. Вы можете выбрать между использованием гидравлической гайки или гидравлического насоса и масляного инжектора. Гидравлика часто является предпочтительным методом для больших и тяжелых подшипников, которые трудно снять с помощью съемника подшипников.

Использование гидравлики для снятия подшипника обеспечивает больший контроль. Это означает, что вы можете быть более точным при снятии подшипника, помогая снизить риск повреждения вала или получения травмы. Также требуется меньше ручных усилий, поэтому для снятия больших подшипников часто используются гидравлические методы.

Ознакомьтесь с ассортиментом инструментов для снятия гидравлических подшипников здесь

Горячее масло и пар

Использование горячего масла или пара для нагревания подшипника и облегчения его снятия — это метод, который использовался в течение многих лет. Это включает в себя нагрев масла или пара до высокой температуры, в результате чего подшипник расширяется и отделяется от вала.

Хотя этот метод эффективен, он также может быть чрезвычайно опасен, иногда приводя к серьезным ожогам. Мало того, это также может привести к повреждению окружающего оборудования, что приведет к дополнительным затратам на ремонт. По этой причине мы всегда рекомендуем избегать использования горячего масла или пара для снятия подшипника.

Грубая сила

Последним методом снятия подшипника является грубая сила. Это включает в себя использование молотка или другого инструмента, чтобы попытаться вручную снять подшипник с вала или корпуса. Для этого часто требуется большое усилие, так как подшипник надежно закреплен на валу.

Хотя грубая сила может быть эффективным способом снятия подшипника, она часто приводит к повреждению окружающего оборудования, такого как вал и муфты, из-за требуемой чрезмерной силы. В дополнение к этому, это также увеличивает риск получения травм, чего хочет избежать каждый бизнес. Поэтому мы всегда рекомендуем избегать применения грубой силы для снятия подшипника.

Основные советы по снятию подшипника

Если вы собираетесь снять подшипник в первый раз, возможно, вам нужны советы по снятию подшипника. Мы собрали некоторые из наших лучших советов ниже, чтобы помочь вам начать работу наилучшим образом.

  • Всегда следуйте инструкциям производителя при снятии подшипника и никогда не пытайтесь импровизировать.
  • Перед первой попыткой снять подшипник важно пройти обучение у профессионала. Это гарантирует, что вы можете безопасно снимать подшипник, снижая риск получения травмы или любого повреждения окружающего оборудования.
  • При использовании съемника убедитесь, что у вас есть губки правильного размера и формы, чтобы правильно установить подшипник.
  • При использовании гидравлики всегда используйте цилиндр, специально предназначенный для подшипников.
  • Никогда не используйте горячее масло или пар для снятия подшипника — это опасно и может повредить ваше оборудование.
  • Если вы не уверены, какой метод подходит для вашего оборудования, обратитесь за консультацией к специалисту по продуктам технического обслуживания перед попыткой удаления.

Резюме

Снятие подшипника может быть сложной задачей, но понимание правильного метода, который следует использовать для вашего оборудования, поможет вам начать работу. Самое главное — убедиться, что вы прошли всестороннее обучение, прежде чем пытаться снять подшипник, а также убедитесь, что у вас есть правильные инструменты для безопасного удаления.

Мы всегда рекомендуем избегать устаревших и небезопасных методов снятия подшипников, таких как горячее масло, пар или грубая сила. Вместо этого мы рекомендуем использовать съемник подшипников или гидравлические методы для безопасного и эффективного снятия подшипника.

Если вам нужна дополнительная информация о том, как снять подшипник, наши специалисты по подшипникам и продуктам для обслуживания всегда рады помочь. Позвоните нам сегодня, чтобы узнать больше.
