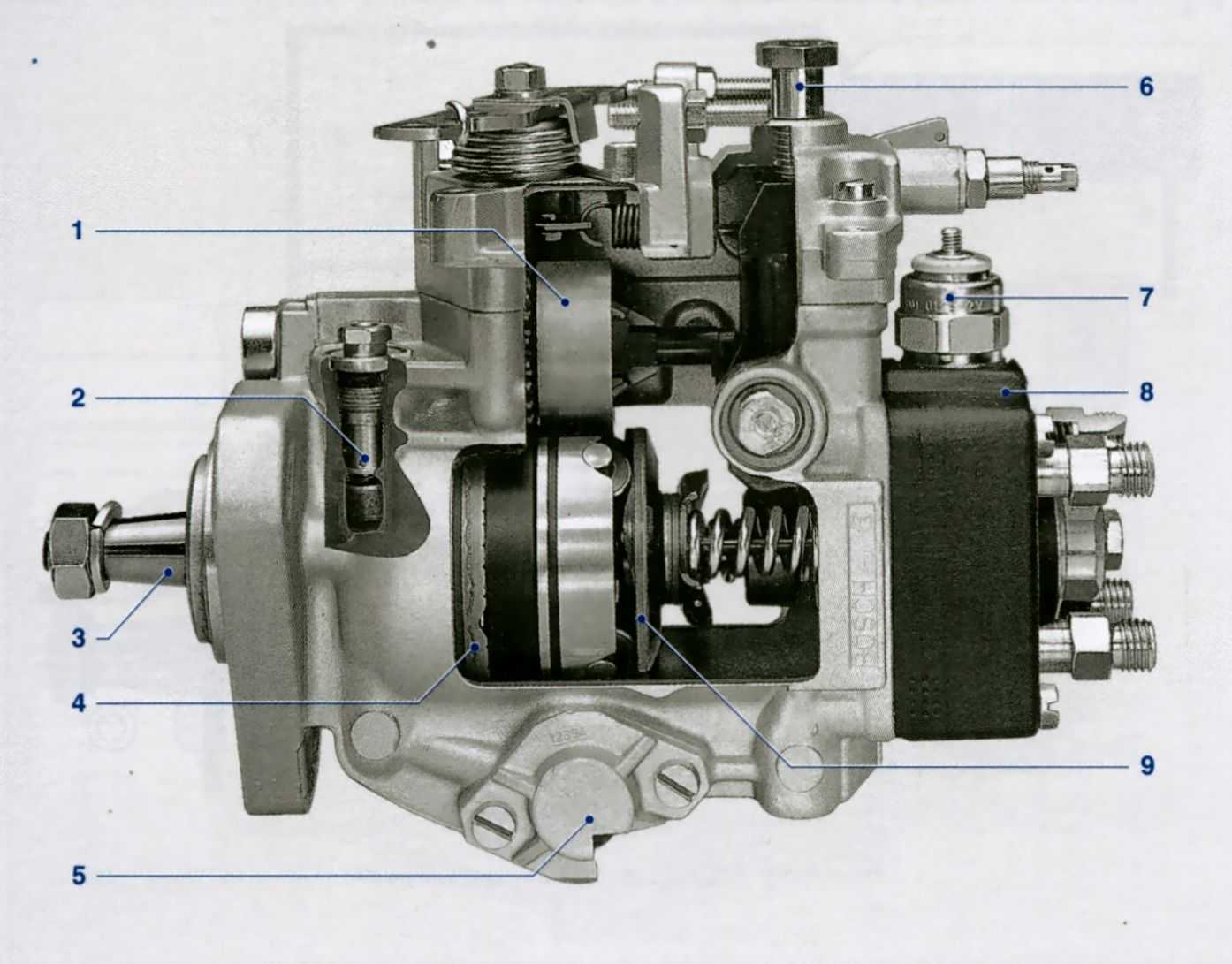

Проверка и установка угла опережения впрыска топлива двигателя Камаз-740
Исполнители: механик-регулировщик и водитель.
Инструмент и принадлежности: ключи гаечные 13, 14, 17 и 19 мм, ломик для поворота коленчатого вала, отвертка.
Продолжительность работ: 35 мин.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Содержание работ и технические условия Проверка угла опережения впрыска топлива
1. Снять с двигателя воздушный фильтр и соединительный патрубок впускных трубопроводов.
2. Оттянуть рукоятку фиксатора, смонтированного на картере маховика, повернуть на 90° и отпустить.
3. Снять крышку люка в нижней части картера сцепления.
4. Провернуть ломиком коленчатый вал в такое положение, при котором фиксатор войдет в паз маховика, а метки на фланце ведомой полумуфты будут находиться вверху.
5. Проверить, совпадают ли метки А на корпусе топливного насоса высокого давления и Б на муфте опережения впрыска. Если метки совместились, то угол опережения впрыска топлива установлен правильно. Если метки не совместились, необходимо провести установку угла опережения впрыска топлива.
6. Оттянуть рукоятку фиксатора, повернуть на 90° и отпустить в мелкий паз.
Установка угла опережения впрыска топлива
1. Ослабить верхний болт, провернуть коленчатый вал на один оборот и ослабить второй болт ведомой полумуфты привода.
3. Оттянуть рукоятку фиксатора, повернуть на 90° и отпустить в глубокий паз.
4. Провернуть ломиком коленчатый вал по ходу часовой стрелки (если смотреть со стороны вентилятора), пока метка В на заднем фланце 5 ведущей полумуфты привода топливного насоса не окажется в верхнем положении.
При этом фиксатор должен войти в отверстие на маховике.5. Провернуть автоматическую муфту опережения впрыска за фланец ведомой полумуфты привода в направлении вращения привода топливного насоса до совмещения меток на корпусе топливного насоса и муфте опережений впрыска,
6. Затянуть верхний стяжной болт ведомой полумуфты привода.
7. Оттянуть рукоятку фиксатора, повернуть на 90° и ввести в мелкий паз.
8. Провернуть ломиком коленчатый вал по ходу вращения и затянуть второй болт 4 ведомой полумуфты привода.
9. Проверить правильность установки угла опережения впрыска топлива согласно пп. 1—6 настоящей карты.
10. Пустить двигатель, проверить и при необходимости отрегулировать минимальную частоту вращения коленчатого вала на холостом ходу (см. технологическую карту № 15).
11. Установить на двигатель соединительный патрубок впускных трубопроводов и воздушный фильтр.
12. Закрыть крышкой люк картера сцепления.
Рекламные предложения:
Читать далее: Проверка и регулировка минимальной частоты вращения коленчатого вала двигателя Камаз-740Категория: — Автомобили Урал-375д, Урал-4320
Главная → Справочник → Статьи → Форум
Технические характеристики и описание [Электронная система управления] [2017]
Разделы:
- Регулятор переключения передач
- Управление обратным вращением
- Контроль извлечения батареи
- Управление предупреждением
- Предупреждение об обнаружении воды
- Отказоустойчивый
Электронная система управления
В этой модели используется электронное управление впрыском топлива, цифровое управление зажиганием, управление ETV, управление VCT, управление детонацией, управление избыточным числом оборотов, управление предупреждением и управление отказоустойчивостью.
ECM двигателя выполняет эти операции на основе данных, полученных от каждого датчика и переключателя.
ECM двигателя оснащен функцией самодиагностики. Эту функцию можно использовать для проверки кодов неисправностей на YDIS.
Он также оснащен Y-COP для защиты от кражи (опция).
Катушка пульсатора
ТПС
Датчик давления/температуры воздуха на впуске
Датчик температуры двигателя
Датчик давления масла
Термовыключатель
Датчик положения кулачка (IN)
Датчик положения кулачка (EX)
АПС
Датчик детонации
Выключатель переключения передач
Переключатель положения
Выключатель обнаружения воды
Датчик давления воды *1
Датчик скорости *1
Катушка зажигания
ОСВ
*1.
Дополнительно
Топливная форсунка
Топливный насос низкого давления
Запорный клапан для паров
Топливный насос высокого давления
ЭТВ
ЭБУ двигателя
ИДИС
Многофункциональные счетчики 6Y8
Y-COP *1
Мультиконцентратор
Аккумулятор
Управление впрыском топлива
Управление VCT
Цифровое управление зажиганием
Управление ЭТВ
*1. Дополнительно
Электрические компоненты
| Название детали | Функция | |
|---|---|---|
| 1 | ЭБУ двигателя | Определяет условия работы двигателя в соответствии с входными сигналами от датчиков и переключателей, установленных в различных местах двигателя, и отправляет выходные сигналы для управления исполнительными механизмами для выполнения различных функций управления |
| 2 | ЭТВ | Открывает и закрывает дроссельную заслонку с помощью электродвигателя |
| 3 | TPS (TPS 1 и TPS 2) | Определяет угол открытия дроссельной заслонки. TPS 1 является основным датчиком, а TPS 2 — вспомогательным датчиком. TPS 1 и TPS 2 взаимно контролируют друг друга на наличие неисправностей. |
| 4 | Катушка генератора импульсов | Определяет частоту вращения двигателя |
| Катушка генератора импульсов | Определяет угол поворота коленчатого вала и положение поршня | |
| Катушка генератора импульсов | Определяет каждую группу цилиндров (№1 и №4, №2 и №3). | |
| 5 | Датчик положения кулачка (EX) | Определяет ход каждого цилиндра по сигналам как от катушки импульсного датчика, так и от датчика положения распредвала (EX). |
| 6 | Термовыключатель | Обнаруживает перегрев двигателя. |
| 7 | Датчик давления масла | Определяет давление масла. |
| 8 | Датчик положения кулачка (IN) | Определяет угол опережения впускного распределительного вала. |
| 9 | ОСВ | Опережает или задерживает синхронизацию впускного распределительного вала путем переключения масляных каналов, по которым моторное масло направляется в камеру опережения или камеру замедления в корпусе лопасти ротора. |
| 10 | Датчик температуры двигателя | Определяет температуру двигателя. |
| 11 | Датчик давления/температуры воздуха на впуске | Определяет температуру и давление всасываемого воздуха. |
| 12 | Запорный клапан паров | Контролирует количество парообразного газа, направляемого из сепаратора паров в систему впуска. |
| 13 | Датчик детонации | Обнаруживает детонацию двигателя. |
| 14 | Датчик наличия воды | Обнаруживает проникновение воды в топливный фильтр. |
| 15 | АПС (АПС 1 и АПС 2) | Обнаруживает работу рычага дроссельной заслонки. APS 2 является основным датчиком, а APS 1 — вспомогательным датчиком. APS 1 и APS 2 взаимно контролируют друг друга на наличие неисправностей. |
| 16 | Переключатель положения переключения передач | Обнаруживает нейтральное положение. |
| 17 | Выключатель переключения передач | Обнаруживает условие отключения для переключения передачи вперед. |
| 18 | Топливный насос высокого давления | |
| 19 | Топливная форсунка | Впрыскивает топливо. |
| 20 | Топливный насос низкого давления | Направляет топливо из топливного бака в сепаратор паров |
| 21 | Катушка зажигания | Создает высокое напряжение для воспламенения свечи зажигания. |
Контроль ВКТ

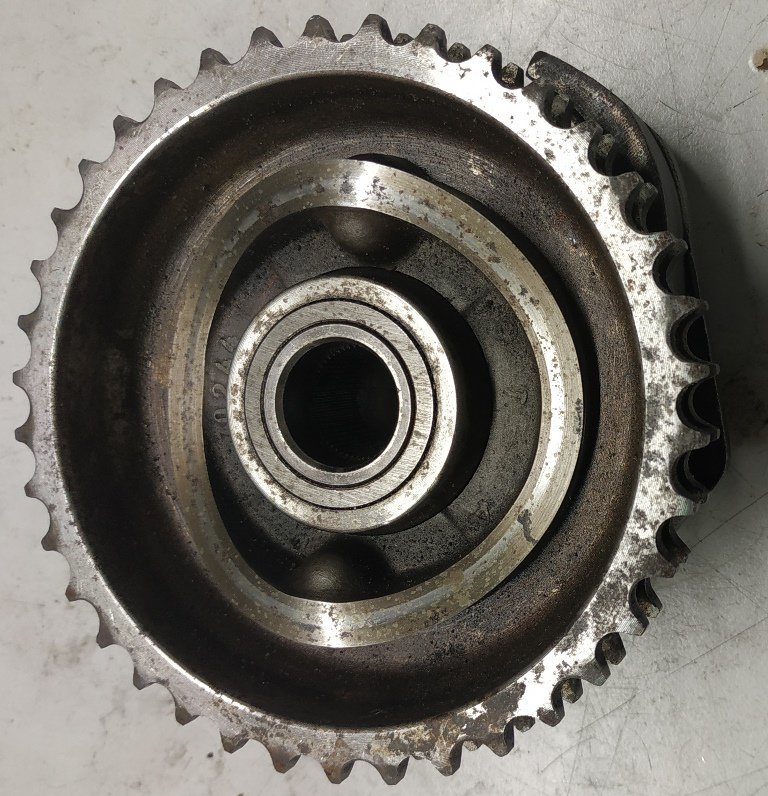

В этой модели используется та же система VCT, что и в F300 (6CE)..jpg.ea4dcb13e6c56340621347efe442ec50.jpg)
ECM двигателя получает сигналы от датчика положения распредвала (IN) «1» и датчика положения распредвала (EX) «2» и осуществляет управление OCV «3». Перемещая лопасти внутри VCT «4», ECM двигателя регулирует оптимальное время открытия/закрытия клапана «a». Система VCT может непрерывно контролировать изменение фаз газораспределения, позволяя системе устанавливать оптимальные фазы газораспределения во всех рабочих диапазонах.
Выпрямитель/регулятор/изолятор
Эта модель имеет высокопроизводительную (макс. 42 А) систему подзарядки. Встроенный изолятор позволяет заряжать как основную батарею, так и домашнюю батарею. ECM двигателя контролирует напряжение основного аккумулятора. Если напряжение основного аккумулятора падает ниже 13,5 В, ECM двигателя прекращает подавать питание на дополнительный провод изолятора и бортовую батарею, чтобы увеличить выходное напряжение основного аккумулятора. Отдача на домашнюю батарею возобновляется, когда напряжение основной батареи достигает 14,8 В и выше.
Катушка освещения (статор в сборе)
ЭБУ двигателя
Выпрямитель/регулятор/изолятор
Блок предохранителей
Провод изолятора (дополнительно)
Домашняя батарея (дополнительно)
Главный аккумулятор
Регулятор оборотов
Если частота вращения двигателя превышает 6200 об/мин, впрыск топлива и зажигание отключаются в определенном порядке цилиндров.
Когда частота вращения двигателя падает ниже 6200 об/мин, все цилиндры снова включаются.
Контроль детонации
При выходе из строя датчика температуры двигателя или при обнаружении сигнала детонации, когда температура двигателя превышает 25 °C (77 °F) при работающем двигателе, происходит задержка зажигания.
Shift-Cut Control
Эта модель оснащена системой переключения передач для облегчения переключения.
Эта система пропускает и задерживает зажигание некоторых цилиндров для мгновенного изменения частоты вращения двигателя и обеспечивает плавное отключение кулачковой муфты (управление переключением активируется, когда двигатель работает на частоте от 400 до 3000 об/мин).
| Частота вращения двигателя (об/мин) | Частота вращения двигателя (об/мин) | Частота вращения двигателя (об/мин) | |
|---|---|---|---|
| Выключатель переключения передач | 400-600 | 601-949 | 950-3000 |
| ВЫКЛ | — | — | — |
| НА | Замедлитель | После пропуска воспламенения для цилиндра запаздывает угол опережения зажигания. | После пропуска воспламенения для 2-х цилиндров запаздывает угол опережения зажигания. |
Управление обратным вращением
При обнаружении обратного вращения на основе синхронизации сигнала датчика положения распредвала впрыск топлива и зажигание для всех цилиндров отключаются.
Контроль извлечения батареи
Если соединение с аккумуляторной батареей ослаблено или удалено, впрыск топлива и зажигание для всех цилиндров отключаются, чтобы остановить двигатель и защитить выпрямитель/регулятор/изолятор.
Контроль предупреждения
При перегреве двигателя или падении давления масла открытие дроссельной заслонки уменьшается, ограничивая частоту вращения двигателя в диапазоне от 2000 до 3000 об/мин.
Когда переключатель включен или датчик определяет определенное значение, двигатель управляется, как показано в таблице.
| Детектор | Термовыключатель | Датчик давления масла |
|---|---|---|
| Критерий | Термовыключатель включается (87 °C, 188,6 °F) через 120 с. с момента запуска двигателя или когда частота вращения двигателя превышает 2000 об/мин в течение более 43 секунд, за исключением случаев, когда угол открытия дроссельной заслонки составляет менее 9°. | Давление снижается ниже указанного значения для диапазона оборотов двигателя, за исключением случаев, когда угол открытия дроссельной заслонки меньше 9°. |
| Активация | Световой индикатор перегрева и звуковой сигнал. | Загорается индикатор предупреждения о низком давлении масла и звучит зуммер. |
Предупреждение об обнаружении воды
Если в топливе присутствует вода и переключатель обнаружения воды в топливном фильтре включен, индикатор предупреждения на счетчике будет активирован, как показано в таблице.
| Состояние переключателя обнаружения воды | Состояние переключателя обнаружения воды | Переключение с ВКЛ на ВЫКЛ | Постоянный ВКЛ | Замечания |
|---|---|---|---|---|
| Нейтральный | Индикатор (символ) | Отображается в течение 30 секунд | Всегда отображается | — |
| Нейтральный | Зуммер | Звуки на 30 сек | Звучит постоянно | Начинает звучать через 3 секунды после переключения на нейтраль. |
| Шестерня | Индикатор (символ) | Отображается в течение 30 сек. | Всегда отображается | — |
| Шестерня | Зуммер | Нет звука | Нет звука | — |
Отказоустойчивый
При отказоустойчивом управлении ECM двигателя переходит в отказоустойчивый режим управления при неисправности электрического компонента.
Система управления отказоустойчивостью записывает коды неисправностей в соответствии с условиями неисправности двигателя.
| Товар | Обнаруживаемые условия неисправности | Контроль, выполняемый ECM |
|---|---|---|
| Катушка пульсатора | Есть сигнал от датчика положения кулачка (EX), но нет сигнала от катушки пульсатора. | Нет управления. |
| Датчик температуры двигателя | Выходное напряжение меньше 0,18 В или 4,90 В или больше. | Установите температуру всасываемого воздуха при запуске. Установите на 40 °C (104 °F) во время работы.  Высокая частота вращения двигателя на холостом ходу. |
| Датчик положения кулачка (EX) | Отсутствие сигнала от датчика положения распредвала (EX) в течение 2-х оборотов коленчатого вала | Угол опережения зажигания ограничен 10° до ВМТ. Переключиться в режим группового впрыска топлива. Установите VCT в положение полного замедления. Высокая частота вращения двигателя на холостом ходу. |
| Датчик положения кулачка (IN) | Нет сигнала от датчика положения распредвала (IN) в течение 2-х оборотов коленчатого вала. | Установите VCT в положение полного замедления. Высокая частота вращения двигателя на холостом ходу. |
| Датчик температуры воздуха на впуске | Выходное напряжение меньше 0,10 В или больше 4,60 В | Установите на 40 °C (104 °F). Высокая частота вращения двигателя на холостом ходу. |
| Датчик давления воздуха на впуске | Выходное напряжение меньше 0,20 В или больше 4,50 В. | Установить значение TPS. Высокая частота вращения двигателя на холостом ходу. |
| ОСВ | Обрыв или короткое замыкание. | Установите VCT в положение полного замедления. Высокая частота вращения двигателя на холостом ходу. |
| Датчик детонации | Выходное напряжение меньше 0,90 В или 4,00 В или больше. | Высокая частота вращения двигателя на холостом ходу. |
| Термовыключатель | Термовыключатель ВКЛ при температуре двигателя 40 °C (104 °F) или ниже. | Высокая частота вращения двигателя на холостом ходу. |
| Товар | Обнаруживаемые условия неисправности | Элементы управления, выполняемые ECM |
|---|---|---|
| Выключатель переключения передач | Выходное напряжение 4,50 В или выше. Выключатель переключения передач включен при запуске двигателя. И переключатель положения, и выключатель переключения передач включены в течение 5 секунд или более.  | Высокая частота вращения двигателя на холостом ходу. |
| Датчик давления масла | Выходное напряжение меньше 0,30 В или 4,80 В или более в течение 260 секунд или 4,80 В или более при остановленном двигателе. | Высокая частота вращения двигателя на холостом ходу |
| Переключатель положения | Переключатель положения Shift выключен при запуске двигателя | Переключатель положения Shift всегда распознается как ВЫКЛ. |
| АПС | Выходное напряжение APS 1 или APS 2 равно 0,29.3 В или меньше, или одно из них меньше 4,004 В, а другое 4,805 В или больше. Разница между напряжениями APS 1 и APS 2 составляет 0,996 В или более | Дроссельная заслонка установлена на заданный угол открытия |
| ТПС | Выходное напряжение TPS 1 составляет 0,35 В или менее или 4,80 В или более. Выходное напряжение TPS 2 составляет 2,25 В или менее или 4,80 В или более. Разница между напряжениями TPS 1 и TPS 2 составляет 1,7 В или менее или 2,30 В или более. | Установите давление воздуха на впуске. Установите VCT в положение полного замедления. Дроссельная заслонка установлена на заданный угол открытия. |
