Как снять задний тормозной барабан на Рено Логан
Содержание
- Конструктивные особенности
- Как распознать неисправность?
- Какие бывают поломки?
- Как диагностировать проблему на ранней стадии?
- Как снять задний барабан на Рено Логан: секреты выполнения работы
Тормозной механизм барабанного типа Рено Логан — надежное устройство, задачей которого является замедление вращения колеса с последующей остановкой транспортного средства. Барабанный тормоз до 70-х годов прошлого века устанавливался на обеих осях машины. Сегодня же на большей части авто (в том числе и на представителях марки Renault) барабан монтируется только на задних колесах. В чем особенности такой конструкции? Как снять задний барабан на Рено Логан? Эти и ряд других нюансов рассмотрим ниже.
Конструктивные особенности
Барабан тормозной системы изготовлен с применением дюралюминия или чугуна, а в комплексе с ним работает пара накладок. После срабатывания гидравлического цилиндра (в случае нажатия на тормоз) колодки плотно прижимаются к поверхности, а машина останавливается за счет создаваемой силы трения.
Особенность гидравлической составляющей — однобокое воздействие на колодки. С обратной стороны у колодок закрепленных осей вращения нет. При этом сами изделия являются плавающими. Благодаря этому, они автоматически устанавливаются на нужном расстоянии от барабана Логана. Возврат в первоначальную позицию производится с помощью специальных пружин.
Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.
Как распознать неисправность?
Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы. По этой причине важно своевременно производить замену вышедшей из строя детали.
![]()
Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.
Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.
Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.
Какие бывают поломки?
Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.
Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.
Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.
В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.
Как диагностировать проблему на ранней стадии?
Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.
В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.
Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом.
Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.
Как снять задний барабан на Рено Логан: секреты выполнения работы

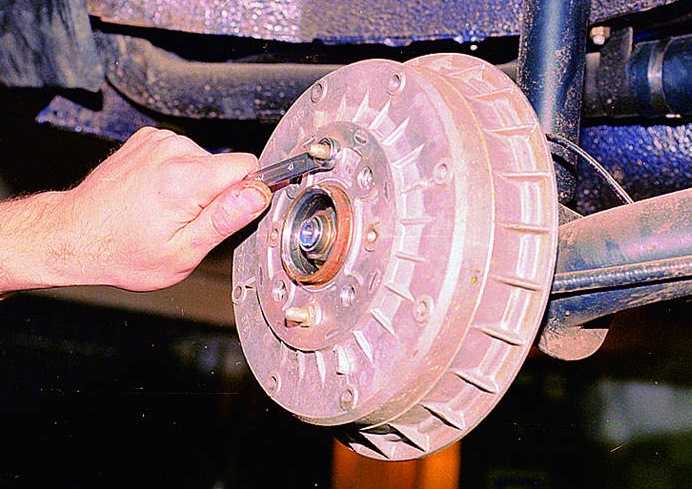

Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.
![]()
Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.
Чтобы снять барабан на Рено, действуйте так:
- Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
- Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
- Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
- Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.
- Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки. Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади.
- Опустите рукоять ручника вниз (колеса не должны быть блокированы).
- Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).
- Демонтируйте барабан тормоза с подшипником.
- Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.
- Меняйте барабан попарно, то есть слева и справа вместе.
- Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.
Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.
- По аналогичному принципу производите снятие барабана справа.
Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.
- Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
- Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр.
При этом не двигайте машину, ведь так вы повредите подшипник.
- Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
- Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
- Убедитесь в легкости вращения колес.
Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.
Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.
Читайте также
Регулировка ручного тормоза Рено Логан
Замена тормозных колодок на Рено Логан
Меняем тормозные диски на Логане
Регулировка распределителя тормозных усилий на Рено Логан
Как снять тормозной барабан Рено Логан без специнструмента
- Демонтаж тормозного барабана
- Задний тормозной барабан Рено Логан и Сандеро видео
Здравствуйте, автолюбитель Рено Логан в автоблоге AAuhadullin. ru! Сегодня будем снимать тормозной барабан Рено Логан и перед началом работы устанавливаем противооткатные башмаки для безопасности работы.
Впереди установил кирпич вместо башмака, а сзади башмак из резины.
Для того чтобы добраться до колёсных болтов, отворачиваем декоративный колпак в центре диска, используя торцевой ключ (на 13).
Затем ослабеваем колёсные болты баллонным ключом. После того как ослабили болты колёс, поднимаем кузов с помощью домкрата.
Подняли кузов и теперь снимем колесо. Перед тем как продолжать работу, подкладываем дополнительный страховочный упор под кузов автомобиля. В этом случае это двутавр и обрезок деревянного бруска.
Для того чтобы дополнительный металлический упор принял нагрузку кузова, немного опускаю домкрат на обрезок деревянного бруска. При этом кузов почти опирается на брусок, так как оставляю немного слабину. Был уже случай, когда ребро немного подмяло, после того как я полностью опустил машину на деревянный упор.
Продолжаем работу. Колесо оторвали от земли и затем полностью откручиваем колёсные болты и снимаем колесо. Чтобы при сборке быстро найти болты колёс, складываем их в одно место.
Колесо снимаем для того, чтобы определить в каком состоянии находятся задние колодки и не пришло ли время их заменить…
Колесо сняли и далее необходимо выбить молотком защитный металлический колпак гайки крепления ступицы колеса. Как обычно очищаем поверхность от грязи. Для снятия колпака используем большую отвёртку и молоток, нанося несильные удары по краю колпака.
Наконец колпак сдался и открылся доступ к гайке ступицы. Кстати, внутри колпака абсолютно сухо и чисто, что подтверждает надёжность защиты гайки от попадания грязи и влаги.
Затем берём мощную специальную головку на «30», чтобы открутить гайку ступицы. Головку будем крутить длинным рычагом. На удивление гайка пошла свободно, даже не пришлось прилагать много усилий. Ослабив гайку, далее откручиваем её рукой и отвёрткой с помощью головки.
Открутив гайку, видим, что она самоконтрящая, так как имеет специальною вставку из нейлона против откручивания. Подобную гайку не удалось найти в магазинах, а желательно при каждом снятии производить её замену на новую.
Перед демонтажем барабана, если активирован ручник, необходимо снять автомобиль с ручного тормоза, чтобы тормозные колодки вернулись в исходное положение в барабане. После того как отпустили ручник, убеждаемся в том, что барабан стал свободно вращаться.
Попутно покрутив барабан, убеждаемся в том, что подшипник не шумит, барабан легко крутится, стало быть, подшипник находится в хорошем состоянии.
Затем приступаем к демонтажу барабана. Для работы будем использовать ударную отвёртку, с несколько скруглённым краем на её жале.
Вставляем конец отвёртки между барабаном и защитным щитком и пробуем его постепенно отводить от щита, прокручивая при этом барабан. Работаем аккуратно, чтобы не подломить края барабана, так как он легко может покрошиться от резкого усилия или удара. А также стараемся не разогнуть металлическую защиту.
Но также постукиваем молотком по барабану, чтобы он быстрее проснулся. Барабан начал шевелиться, но что-то его ещё держит и не даёт полностью сняться.
Берём толстую отвёртку и постепенно по миллиметру отводим барабан от щита, понемногу барабан сходит со своего места. Для центровки можно использовать две большие отверти, чтобы не создавался перекос при снятии барабана.
Вообще, правильно будет вначале ослабить трос ручника, и операция выполнится намного быстрее. Но я не стал ослабевать тросы и поэтому долго приходится демонтировать с помощью отвёртки.
Вдоволь «насладившись» подобным истязанием над своим автомобилем, всё же решил ослабить тросы ручного тормоза, так как накладки сопротивляясь, удерживают барабан.
Ключом, вернее сказать, битой TORX «T15» откручиваем крепление защитной пластиковой крышки, чтобы добраться до регулировки тросов ручника.
Добравшись до тросов, не нашёл регулировочной гайки и решил, что на этом автомобиле тросы не регулируются. Однако разобрав дальше кожух под ручкой переключения скоростей, нашёл всё же я регулировочную гайку, под торцевой трубчатый ключ на «10».
Сразу решил отпустить тросы с запасом, чтобы было легче снять тормозной барабан, а также установить новые колодки, если потребуется их замена.
Для окончательного снятия барабана решил использовать зубило, вставив его в щель между щитом и барабаном. Ударяя по зубилу молотком и прокручивая при этом барабан, расширил зазор на толщину указательного пальца.
Наконец-то барабан СНЯТ…
Но, разъединился подшипник ступицы. В обратном порядке сборки мы его почистим, помоем соляркой, смажем и соберём, это не проблема.
Остается замерить толщину накладок тормозных колодок. Кстати, рабочий тормозной цилиндр сухой это значит, работает без проблем.
Очищаем пыль щёткой и приступаем к замерам. Визуально задние колодки уже требуют замены.
Диаметр тормозного барабана MAXI 204.45 мм. На барабане обозначен оттиск компании Рено, стало быть, это оригинальное изделие.
Задний тормозной барабан Рено Логан и Сандеро видео
Как подтянуть ручник Рено Логан видео
На этом пока, заканчиваю редактировать статью. Продолжение следует.
Удачи и до скорых встреч на страницах блога AAuhadullin.ru!
Как снять тормозной барабан на рено логан | Авто & Мото
Замена задних тормозных колодок Рено Логан. Видео, инструкция как поменять барабанные колодки Логан
В данном видео детально рассматривается замена задних тормозных колодок, замена заднего подшипника ступицы, а также ревизия тормозных механизмов автомобиля Renault Logan. Барабанные колодки вполне можно поменять своими руками, хоть это и не так просто как замена передних тормозных колодок.
Когда менять и какие тормозные колодки ставить на Логан
Периодичность замены задних барабанных колодок Рено Логан в руководстве не указана. Там предписано проверять колодки каждые 60,000 км пробега или раз в 4 года и менять в случае предельно допустимого износа. Меняются по парно, все четыре.
Колодки меняются при замасливании и отслоении накладок, а также тогда, когда они покрыты значительными царапинами и сколами.
Номер оригинальных задних колодок Renault для тормозных барабанов с диаметром 203 мм — 6001551409. Аналоги: LUCAS TRW GS8455, BOSCH 986487819, REMSA 415200, BREMBO S68525, JURID 362427J и другие.
Перед приобретением комплекта стоит уточнить применимость деталей на конкретном авто!
Номер оригинальных задних колодок Renault для тормозных барабанов с диаметром 180 мм — 7701205758. Аналоги: LUCAS TRW GS8669, TEXTAR 91053700, REMSA 407400, BOSCH 986487556, BREMBO S68524 и другие.
Как поменять задние барабанные колодки Логан

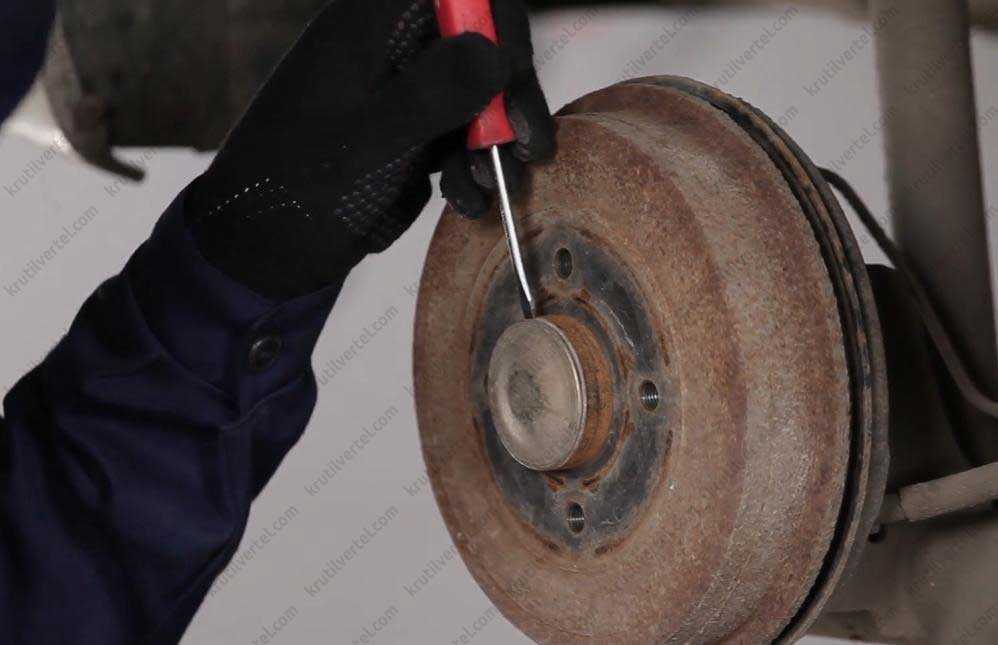

Сначала надо поддеть и снять защитный колпак на подшипнике ступицы заднего колеса. Затем головкой на 30 открутить ступичную гайку. Потом снимается колесо, а авто фиксируется на опорной стойке.
Перед снятием тормозного барабана нужно опустить рычаг стояночного троса. Колеса не должны быть заторможены.
Далее надо снять тормозной барабан вместе с подшипником, если подшипник прикипел и остался на цапфе — его придется заменить.
После снятия барабана нельзя трогать педаль тормоза! Поршни могут полностью выйти их колесного цилиндра.
Далее можно очистить детали тормозного механизма и снять колодки. Для снятия нужно отсоединить нижний конец пружины, регулирующей зазоры, от передней колодки и снять пружину. Потом снимается рычажок регулятора зазоров, поддевается и выводится из зацепления с задней колодкой крючок верхней пружины, с последующим ее снятием.
Теперь надо открутить и снять чашки пружин опорных стоек колодок («солдатиков»). Под конец надо отвести верхнюю часть колодки от цилиндра, вынуть распорную планку, отцепить и снять нижнюю стяжную пружину, и отсоединить трос ручника. Снять тормозные барабанные колодки.
Весь процесс снятия и установки задних колодок на Рено Логан можно посмотреть в этом видео с инструкциями.
Как снять тормозной барабан Рено Логан
Тормозной механизм барабанного типа Рено Логан — надежное устройство, задачей которого является замедление вращения колеса с последующей остановкой транспортного средства.
Барабанный тормоз до 70-х годов прошлого века устанавливался на обеих осях машины. Сегодня же на большей части авто (в том числе и на представителях марки Renault) барабан монтируется только на задних колесах.
В чем особенности такой конструкции? Как снять задний барабан на Рено Логан?
Эти и ряд других нюансов рассмотрим ниже.
Конструктивные особенности
Барабан тормозной системы изготовлен с применением дюралюминия или чугуна, а в комплексе с ним работает пара накладок. После срабатывания гидравлического цилиндра (в случае нажатия на тормоз) колодки плотно прижимаются к поверхности, а машина останавливается за счет создаваемой силы трения.
Особенность гидравлической составляющей — однобокое воздействие на колодки. С обратной стороны у колодок закрепленных осей вращения нет. При этом сами изделия являются плавающими. Благодаря этому, они автоматически устанавливаются на нужном расстоянии от барабана Логана. Возврат в первоначальную позицию производится с помощью специальных пружин.
Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.
Как распознать неисправность?
Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы. По этой причине важно своевременно производить замену вышедшей из строя детали.
Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз.
В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.
Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.
Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану.
При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам.
Также из-за такой проблемы возможен износ протектора.
Какие бывают поломки?
Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.
Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.
Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок.

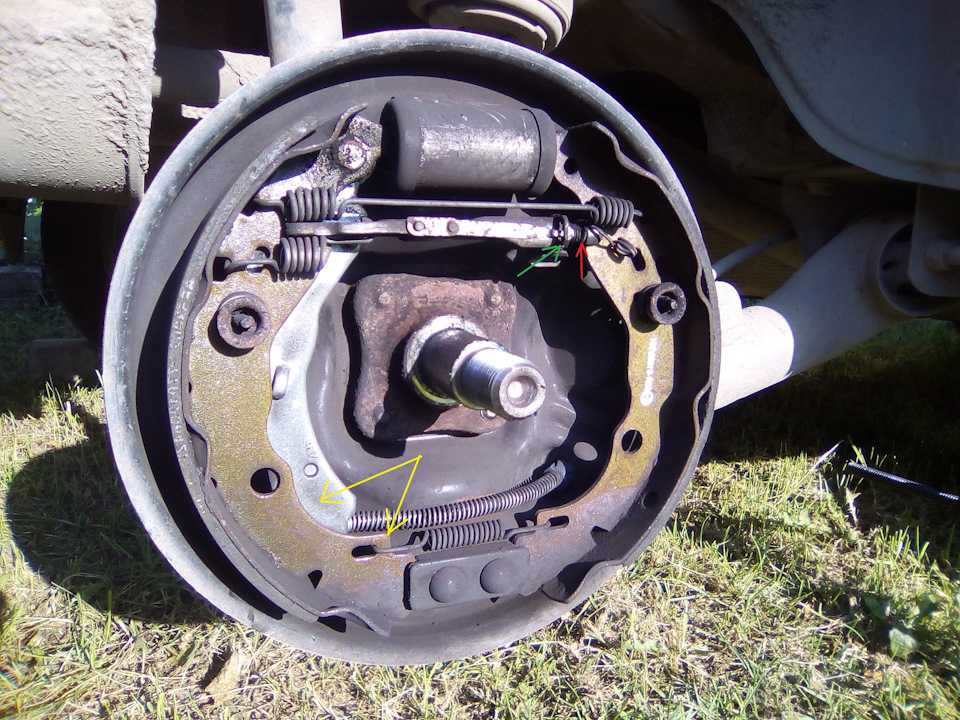

Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.
В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.
Как диагностировать проблему на ранней стадии?
Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.
В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.
Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом.
Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.
Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены.
Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.
Как снять задний барабан на Рено Логан: секреты выполнения работы
Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.
Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.
Чтобы снять барабан на Рено, действуйте так:
- Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
- Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
- Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
- Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.
- Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки. Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади.
- Опустите рукоять ручника вниз (колеса не должны быть блокированы).
- Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).
- Демонтируйте барабан тормоза с подшипником.
- Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.
- Меняйте барабан попарно, то есть слева и справа вместе.
- Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.
Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.
- По аналогичному принципу производите снятие барабана справа.
Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.
- Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
- Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
- Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
- Ставьте защитный кожух на ступицу и возвращайте колесо.
Если был колпак, ставьте на место и его.
- Убедитесь в легкости вращения колес.
Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.
Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.
Посмотрите интересное видео по этой теме
Как заменить задние тормозные колодки и сохранить подшипник
Альберт Аухадуллин
Замена задних тормозных колодок и подшипников…
Здравствуйте, уважаемые читатели блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как заменить задние тормозные колодки Рено Логан.
Перед операцией по замене вначале нам необходимо ослабить трос ручника, так как в противном случае будут проблемы со снятием барабана, особенно когда на нем есть выработка.
Для того, чтобы заменить задние тормозные колодки Рено Логан необходимо снять тормозной барабан. Барабан конструктивно крепится центральной гайкой, которая закрыта металлической крышкой:
- Крышку удобно снять «на удар» при помощи мощной отвертки со стальным бойком и молотка, поставив жало отвертки в торец крышки
- Далее необходимо открутить центральную гайку крепления барабана, которая одновременно является и гайкой крепления колесного подшипника
Подшипник не имеет отдельной ступицы и запрессован непосредственно в тело тормозного барабана. Поэтому замена задних тормозных колодок Рено Логан и замена подшипника имеют аналогичные подготовительные операции.
- Центральная гайка «на 30» затянута с приличным усилием и лучше ее открутить мощной головкой с длинным воротком
- Открутив гайку ступицы можно переходить к снятию тормозного барабана. Снятие необходимо выполнять специальным съемником, так как одновременно с барабаном будет сниматься и подшипник ступицы
В некоторых случаях внутренняя обойма подшипника «намертво» прикипает к цапфе и приходится прилаживать приличное усилие.
В любом случае барабан нужно снимать аккуратно, так как даже исправный подшипник может разобраться, то есть внутренняя обойма останется на цапфе, а наружная в барабане. Подшипник в таких нежелательных случаях однозначно подлежит замене.
Далее приступаем непосредственно к замене задних колодок Рено Логан… Замена первого вида тормозных механизмов:
- Первыми снимаются «солдатики» (стойка, пружина и шайба с горизонтальной прорезью) крепящие тормозные колодки к тормозному щиту
- Стойка «солдатика» проходит через тормозной щит в отверстие колодки и на нее надевается пружина, которая фиксируется фасонной шайбой с прорезью
- Снятие выполнятся поворотом фасонной шайбы до совпадения ее прорези с плоским телом стойки «солдатика»
- Теперь колодки практически свободны, и их можно снимать с тормозного щита. Для этого поддеваем жалом отвертки нижнюю часть колодок, выводим их из нижнего упора колодок на основания щита и снимаем колодки в сборе с регулировочной планкой и пружинами
- Теперь остается друзья Логанаводы отдать только трос ручника, и на этом снятие задних колодок Рено Логан закончено.
- Перед сборкой новых тормозных колодок нужно очистить кисточкой или тряпкой и продуть все детали и узлы тормозного механизма.
Далее идет сам процесс сборки задних тормозных колодок:
- Колодки кладутся в такое положение, в котором они находятся на тормозном щите. Сначала устанавливается конец верхней пружины и прорезь регулировочной планки в левую колоду. Планка вставляется прямой стороной в прорезь тормозной колодки
- Затем надеваем второй конец пружины в правую колодку с лицевой части, а выступ (второй конец) регулировочной планки с внутренней стороны тормозной колодки
- Затем устанавливаем нижнюю стяжную пружину колодок
- Далее нужно установить регулировочный флажок. Он надевается на стойку колодки и заводится в прорезь регулировочной планки. Флажок имеет отверстие в средней части куда вставляется конец оттяжной пружины. Второй конец пружины вставляется в отверстие колодки. Это наглядно показано на видео
- На этом сборка тормозных колодок Рено Логан готова и ее можно устанавливать на тормозной щит.
Замена второго вида тормозных механизмов:
Разберем сборку (замену) тормозных механизмов Рено Логан другого вида. Также располагаем тормозные колодки на верстаке как они стоят на тормозном щите и начинаем сборку:
- Сначала вставляем пружинку с прямым углом в регулировочную планку, а второй конец пружинки вставляем во второе отверстие правой колодки, на которой находится рычаг привода ручного тормоза (как на тормозном щите). Вставляем в планку скобу и регулировочный болт
- Затем надеваем верхнюю пружину, которая вставляется в верхние отверстия колодок
- Далее в выступ левой колодки вставляем второй конец регулировочной планки (смотрим ниже на ролике Ятуб Ремонт Рено -хорошо видно)
- Далее устанавливаем нижнюю пружину. Затем переворачиваем сборку и ставим оттяжную пружинку на регулировочную планку. Этот момент нельзя пропустить, так как без этой пружинки не будет автоподвода
Автоподвод автоматически разводит колодки по мере их износа, всегда выдерживая необходимое расстояние до тормозного барабана, поддерживая эффективность тормозов. На этом собранный второй тип тормозных колодок Рено Логан также готова к установке… Далее показан этап сборки тормозного механизма на тормозном щите непосредственно на автомобиле:
- Вставляются «солдатики» (о них было оговорено выше) и надевается конец троса ручника на колодку. Устанавливаем тормозной механизм. Заводим сначала одну колодку к тормозному цилиндру, затем другую
- Затем фиксируем колодки «солдатиками». Сборку закончили и можно устанавливать тормозной барабан
- Но, перед его установкой необходимо развести колодки на максимальное расстояние. Для этого нужно прокрутить «барабашек» (с левой стороны регулировочной планки) с помощью отвертки
- Затем надеваем тормозной барабан для проверки, при этом он должен входить плотно. При правильно разведенных тормозных колодках барабан должен крутиться с легких «шипением» цепляя колодки. Если барабан крутится легко, не задевая колодок, то колодки необходимо еще немного развести
- Далее закручиваем центральную гайку.
На «Логанах» гайка затягивается с максимальным моментом (порядка 175 Нм) главное, чтобы не сорвать резьбу на цапфе. Подшипники не конусные, внутренние обоймы упираются друг в друга и подшипник практически невозможно перетянуть
- Колодки поменяли и, как всегда колесо автомобиля устанавливается на место.
Замена заднего подшипника ступицы:
- После снятия тормозного барабана снимается стопорное кольцо, находящееся с лицевой стороны и оно одно
- Старый подшипник можно выпрессовать любым доступным способом, либо с помощью кувалды и наставки, либо на прессе, при его наличии. На видео Ятуб Ремонт Рено подшипник выпрессовывается с помощью пресса
Подшипники зачастую прикипают очень сильно, что не всегда по силам (с первого раза) даже трех тонному прессу сорвать с посадочного места. Задний подшипник ступицы Reno Logan лучше всего устанавливать оригинальный.
Из всех известных подшипников это самый надежный подшипник при соотношении цена-качество. Оригинальные подшипники фирменные хорошо и долго «ходят».
Оригинальный каталожный номер подшипника ступицы задней Reno Logan: 7701205812 по производителю SNR FC.40570.S06
- Запрессовку нового подшипника удобно выполнять с помощью старого подшипника (используя его как направляющую) на прессе. Подшипник необходимо запрессовывать до упора
- Устанавливается на место стопорное кольцо и барабан готов к установке
Задние тормозные колодки Renault Logan невзаимозаменяемые и ремкомплект состоит из четырёх задних колодок:
- Левая передняя стоит ближе к переднему бамперу
- Левая задняя стоит ближе к заднему бамперу
- Правая передняя стоит ближе к переднему бамперу
- Правая задняя стоит ближе к заднему бамперу
Видео на Youtub -Ремонт Рено:
Всем надежных тормозов и удачи на дороге!
Вы так же можете ознакомиться с другими статьями:
Как я поменял передние тормозные колодки не снимая суппорт
