Гидроусилитель руля, схема и принцип работы

На заре автомобилестроения никто, надо полагать, и думать не думал о том, чтобы с помощью какого-либо приспособления помогать водителю крутить баранку. Машины были легкими, колеса узкими, да и скорости небольшие. У первых автомобилей и руля в привычном понимании даже не было. Так – рычажок трамвайный.

Однако с появлением грузовиков большой грузоподъемности труд шофёра становился всё более тяжелым, крутить становящееся всё более тугим рулевое колесо несколько часов кряду было уже просто утомительно. Так появился гидроусилитель руля – изобретение, которое, как множество ему подобных, отчасти своим рождением обязано человеческой лени.

Содержание

  1. Преимущества автомобиля с гидроусилителем
  2. Устройство, схема ГУР
  3. Работа гидроусилителя
  4. Уход за гидроусилителем

Преимущества автомобиля с гидроусилителем

Как уже было отмечено, гидроусилитель рулевого управления изначально устанавливался на большегрузные автомобили, чтобы облегчить вращение руля. Кроме того усилитель делает меньшим передаточное отношение рулевого механизма, то есть водителю не приходится для совершения маневра делать баранкой 5-6 полных оборотов в сторону поворота и обратно. Это особенно выигрышно при выполнении парковки в стесненных условиях.

Гидравлика смягчает удары на руль от дорожных неровностей и помогает сохранить управляемость автомобилем при наезде на большой камень и даже при простреле передней шины.
Вскоре иностранные производители стали ставить их и на легковые машины, что сразу по достоинству было оценено потребителем.

К сожалению, отечественный автопром так и не наладил выпуск массовой модели легковых автомобилей с какой-нибудь схемой усиления руля. Правда, были собраны опытные единичные экземпляры (например, ГАЗ 13/14 «Чайка» с АКПП и гидроусилителем руля), но они не были предназначены для простых смертных, и об их устройстве в народе ходили только легенды и догадки.

Устройство, схема ГУР

Гидроусилитель руля представляет собой такую систему, которая работает по определенной схеме и состоит из следующих элементов:

  1. бачок для рабочей жидкости;
  2. соединительные шланги;
  3. распределитель;
  4. гидроцилиндр;
  5. насос.

Насос предназначен поддерживать давление и обеспечивать циркуляцию рабочего масла в системе. Он закреплен на двигателе и приводится в действие ременной передачей от коленвала. На большинстве гидроусилителей установлены пластинчатые насосы.

Распределитель – очень высокоточный механизм. Он призван направлять потоки рабочей жидкости в необходимую полость гидроцилиндра, а после обратно в бачок. Устанавливается на элементах рулевого привода либо на валу рулевого механизма. Различают распределители осевые – если подвижный элемент (золотник) перемещается поступательно, и роторные – если подвижный элемент вращается.

Гидроцилиндр под давлением жидкости и посредством поршня и штока поворачивает колеса. Встраивается в рулевой механизм или может быть расположен между элементами рулевого привода и кузовом.
Бачок – резервуар для рабочей жидкости. В нём обязательно установлен фильтрующий элемент и находится щуп для контроля за уровнем масла. Это масло, кроме передачи усилий от насоса к гидроцилиндру, призвано смазывать все пары возникающего трения.

Соединительные шланги (высокого давления) обеспечивают циркуляцию масла между насосом, распределителем и гидроцилиндром. Из бачка в насос и из распределителя обратно в бачок гидроусилителя жидкость поступает по шлангам низкого давления.

Работа гидроусилителя

Принцип работы гидроусилителя руля, как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Перемещаясь, он перекрывает одну из сливных магистралей, и масло под давлением поступает в ту или иную (правую или левую) рабочие полости гидроцилиндра. Рабочая жидкость давит на поршень со штоком, и те в свою очередь поворачивают колеса. Колеса поворачивают за собой, в сторону движения золотника, корпус распределителя.

Как только перестает вращаться рулевое колесо, схема меняется. Останавливается золотник, и восстанавливается нейтральное положение корпуса распределителя. Жидкость без препятствий перетекает из нагнетательной магистрали в сливную. Усилитель рулевого управления с помощью насоса просто прокачивает масло по системе. Колеса стоят прямо.
Необходимо отметить, что в случае выхода из строя гидронасоса, управление автомобилем не теряется.

Уход за гидроусилителем

Для надежной и бесперебойной работы устройство гидроусилителя руля требует постоянного контроля и ухода. Вот некоторые рекомендации.

  • периодически проверяйте уровень масла в бачке;
  • следите за герметичностью системы, своевременно устраняйте различные утечки;
  • проверяйте натяжение приводного ремня и при необходимости регулируйте;
  • раз в 1-2 года меняйте фильтрующий элемент в бачке. Следует своевременно производить замену масла, следите за изменением его цвета;
  • помните, что на автомобиле с гидроусилителем нельзя удерживать руль в крайнем поворотном положении более 5-6 секунд. Это может привести к перегреву масла;
  • не допускайте долгой эксплуатации автомобиля с неработающим гидронасосом. Это приведет к быстрому износу и выходу из строя распределителя и деталей рулевого механизма.

устройство и принцип работы, схема рулевого управления с ГУРом

Гидроусилитель руля (аббревиатура ГУР) — знакома большинству автолюбителей. Относится она к основной части рулевого механизма. Раньше управление машиной, было очень утомительным занятием, так как приходилось при резкой смене траектории напрягаться для поворота рулевого колеса, особенно это было проблематично на грузовых машинах. Конструкторы, которые всегда совершенствуют детали для удобства, комфорта и безопасности, обратили на это внимание, поэтому рулевое колесо стало не исключением. Чтобы свисти усилие к минимуму, была придумана система гидроусилителя руля.

Основным его предназначением, как и было, задумано выступает, комфортное управление машиной в момент движения, но есть и другие не менее важные заслуги, такие как:

  • сохранение «обратной связи»;
  • обеспечение устойчивости на дороге;
  • повышение безопасности. То есть происходит контроль над ТС после повреждения передней шины и возможность увильнуть от столкновения;
  • позволяет «чувствовать» дорожное полотно и создает кинематическое следящее действие;
  • уменьшает передаточное отношение рулевой системы, что повышает маневренность;
  • продлевает время службы деталей рулевого узла.

    Гидроусилитель руля

По конструкции ГУР компактны и могут поглощать удары, с вибрацией отходящие от дорожного полотна на рулевое колесо. Во время использовании они совершенно бесшумны. С их появлением езда стала безаварийной, даже число парковочных мест снизилось вдвое. Имея в авто гидроусилитель сложные повороты и многоразовые маневры стали даваться на ура. Однако многие не знают принципа работы установленного штатного гидроусилителя, а когда транспортное средство уводит в сторону они пытаются разрешить ситуацию на «сход-развале» делая это неверно. Естественно, бывалые развальщики легко могут выставить углы установки колес для правильного «сопротивления» увода машины вбок, если гидроусилитель неисправен.

Чтобы устройство не подводило и надежно выполняло все предписанные задачи нужно своевременно посещать сервисные центры для диагностики.

Содержание

  • 1 Шаг в историю
  • 2 Разновидности гидроусилителей
  • 3 Гидроусилитель руля: устройство и принцип работы
  • 4 Устройство насоса гидроусилителя руля
  • 5 Техническое обслуживание гидроусилителя
  • 6 Недостатки ГУР

Шаг в историю

Так как первые машины по конструкции были не увесистыми и с узкими колесами, то для поворота руля не требовалось особых усилий. Но с появлением первых грузовых автомобилей вращать колеса многотонного грузовика, оказалось занятием достаточно трудоемким, а то и вовсе не посильным. Тут-то и потребовалось уменьшить диаметр «баранки» и изменить устройство рулевой рейки. Изобрел и запатентовал гидроусилитель впервые Фредерик Ланчестер. Сначала, благо автомеханики распространилось только на карьерные самосвалы, пожарные и грузовые машины. Предвестники пневмоусилители — были несложными и подпитывались от компрессора уже существующих пневматических тормозов.

Только в 20-х годах XX-го века компания Rolls-Royse оснастила гидроусилителем машину-визитку Phantom. Понятное дело, гидравлические усилители были сложнее, чем уже существующие пневматические. Но попытка не увенчалась успехом, и эксперимент был отложен на несколько лет. Дальше уже во время Второй мировой войны англичане вновь ввели в работу ГУР, установив его на большие бронированные автомобили. И уже спустя пять лет технология плотно закрепилась в европейском и американском автопроме. С тех пор устройство не претерпевало принципиальных изменений. Сегодня разнообразие системы ГУРа впечатляет, помимо него существуют еще две удивительных технологии облегчающие эксплуатацию транспортных средств – Электроусилитель и Электрогидроусилитель.

Разновидности гидроусилителей

Утверждать, что ГУР в стандартном исполнении крайне необходим нельзя. Он полезен только в определенных моментах. Конечно, он позволяет с успехом маневрировать в городских условия, но вот на открытой трасе при высокой скорости пользы от него вовсе нет. С возрастанием скорости перестаёшь «чувствовать» дорогу, что популярно особенно в зимний период.

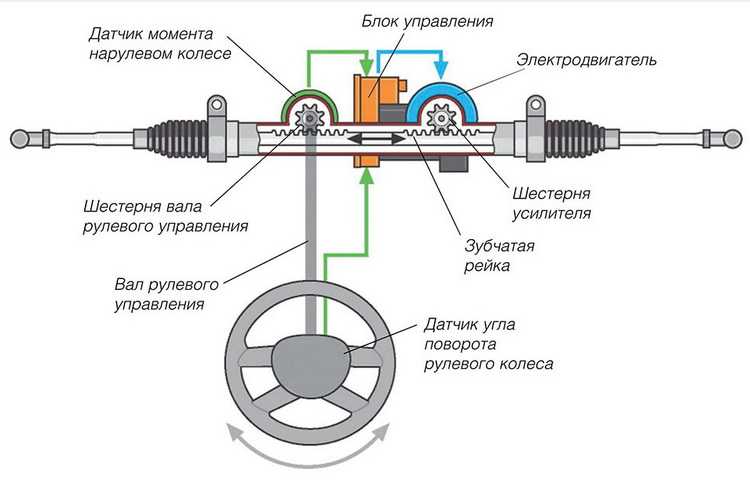

Чтобы, как-то перекрыть изъян, было предпринято установить рулевую рейку с переменным придаточным отношением. Однако попытка была безуспешной спасла ситуацию электроника, которая выступила модификацией гидроусилителя. Она сочетает не только комфорт, но и информативность руля. Электрогидроусилитель руля (ЭГУР) служит по тому же принципу, отличия — прибавка электронного блока и исполнительного электроклапана.

Бачок гидроусилителя

Гидроусилитель руля: устройство и принцип работы

Чтобы понять, как устроена конструкция ГУРа, рассмотрим схему гидроусилителя рулевого управления, состоящую из таких частей, как:

  1. Силовой гидроцилиндр двойного действия помещен в рулевую часть, где стоит межу деталями привода и кузова. Соединен он с золотниковым управляющим узлом и гидроцилиндром. Основная заслуга — преобразование давления жидкости в перемещение поршня и штока, помогающих двигать колеса в необходимое направление.
  2. Насос прикрепляется на двигателе, а его привод от коленчатого вала осуществляется ременной передачей от шкива коленчатого вала. Требуется для сформирования давления масла. Более распространены конструкции лопастого типа, потому что у них хорошее КПД.
  3. Рабочая жидкость содержится в бачке, там же имеется фильтр, крышка с щупом для замера уровня. Функция масла смазывать трущиеся детали и передавать усилие от насоса к гидроцилиндру.
  4. Бачок, наполненный гидравликой, чтобы содержать его в чистоте внутри есть фильтр.
  5. Регулятор давления или распределитель – это прецизионный (высокоустойчивый) и простой по схеме узел. Являет собой редукционный клапан. Располагается на деталях рулевого привода или на одном валу с рулевым элементом. Его задача распределять гидравлику в нужную полость гидроцилиндра или назад в бак. Требуется для контроля частоты вращения коленвала мотора, чтобы тот не повышал допустимую норму давления гидравлической жидкости. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Когда находящийся внутри золотник крутится, распределитель называют роторным, а если поступательно перемещается – осевым.
  6. Соединительные шланги высокого и низкого давления сводят между собой гидроцилиндр, насос и распределитель. Также по ним циркулирует гидравлическая жидкость из бака в насос и обратно, возвращаясь от распределителя. Там, где требуется создать взаимную подвижность узлов, применяют гибкие шланги.

    Принцип работы у ГУР и ЭГУР схож

Принцип работы гидроусилителя руля как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Сначала насос формирует давление в узле рулевого управления. Если «баранку» крутят в одну из сторон, начинает двигаться золотник и закрывает одну из сливных магистралей, а рабочая жидкость под давлением идет в нужные полости гидроцилиндра. Гидравлика со штоком давит на поршень, а он двигает колеса.

Когда колеса поворачиваются, они направляют корпус распределителя в сторону движения золотника. А когда золотник принимает обездвиженное состояние начинают восстанавливать свое обычное положение корпуса распределителя. Из нагнетательной магистрали масло легко проходит в сливную. Далее, усилитель просто качает рабочую жидкость при помощи насоса по системе. В то же время колеса направлены прямо. Когда руль заканчивает крутиться, вся схема меняется и останавливается.

Если даже гидронасос сломался (к примеру, оборвался ремень привода) — это не влияет на управление транспортным средством. Потому что от рулевой системы усилие будет идти на корпус распределителя, а после на колеса с золотником. Через предпусковой клапан, гидравлика станет двигаться из одной полости в другую и не создавать препятствия, чем позволит поворачивать руль, только с напрягом. Схема рулевого управления с гидроусилителем наглядно демонстрирует всю суть системы.

Устройство насоса гидроусилителя руля

Во время поворота рулевого колеса в другую сторону распределитель подает масло в противоположные части гидроцилиндра, соответственно рулевая рейка идет в другую сторону и поворачивает колеса в нужную сторону. Что касается водителя, то он прилагает минимум усилия на поворот руля. Когда автомобиль находится без движения руль поворачивать также просто для этого необходимо чтобы был запущен мотор.

Если транспортное средство наезжает на препятствие, сила отталкивания пытается повернуть колеса. Но вместо этого они относительно золотника двигают корпус распределителя и перекрывают сливную магистраль. После чего гидравлическая жидкость поступает в полость цилиндра, и поршень посылает усилия на колеса, идущие в обратном направлении. Быстрая реакция приводит к тому, что колеса блокируются и не могут поворачивать. Из-за того, что ход золотника малый (где-то 1 мм), транспортное средство практически не меняет направление движения. ГУР ограждает руки водителя от столкновения со спицами руля, когда он во что-то врезается. Маленькие толчки все-таки ощущаются – это происходит из-за того, что над реактивными шайбами, повышается давление.

«Чувство дороги» — это обратная связь от управляемых колес через усилитель к рулю. Сообщает водителю, в каких условиях происходит поворот. Чувствуя силовое следящее действие управлять машиной можно при любой погоде. Поэтому в составе конструкции крепят реактивные шайбы, плунжеры или камеры. Одна из шайб при высоком давлении, пытается поместить золотник в исходную точку, от этого рулевое колесо работает «туже».

Расположение ГУРа

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

  1. Лопастный.
  2. Шестеренный.

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор.
Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро.
Запускается передачами от двигателя:

  1. Шестеренчатой.
  2. Ременной.

    Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Техническое обслуживание гидроусилителя

  1. Очень часто приводящий ремень становится причиной поломки гидроусилителя, поэтому нужно следить за уровнем его натяжения.
  2. Необходимо смотреть за уровнем масла в бачке, если его показатель ниже нормы, нужно долить. Нехватка масла приведет к тому, что насос выйдет из строя. Какая подходит гидравлическая жидкость больше всего нужно узнать из инструкции или в специализированном магазине.
  3. Один раз в год меняйте фильтрующий элемент в бачке.
  4. Сливать масло легко, нужно снять шлангу и при открытой крышке бачка жидкость выльется от действия атмосферного давления. Залив свежее масло необходимо при открытой крышке пару раз прокрутить руль в крайние положения, это нужно, чтобы лишний воздух покинул бачок.
  5. Учтите, что на ТС с гидроусилителем не стоит держать руль в крайнем поворотном положении свыше 5–6 секунд – перегреется гидравлическая жидкость.
  6. Кроме того, следует время от времени осуществлять замену масла, это объясняется загрязнениями, которые влияют на его свойства. При потере основных свойств жидкость способна повредить сальники рулевой рейки, а это приведет к сбою ГУРа.
  7. Регулярно проводите визуальный осмотр системы, так как может быть нарушена герметичность системы. Потеки гидравлики говорят, что требуется ремонт.
  8. Если гидронасос не работает, использовать машину долгое время нельзя – это приведет к износу распределителя и поломке элементов рулевого механизма.

    Залив присадки в ГУР

Недостатки ГУР

  1. Нужно просматривать систему каждый день на наличие дефектов.
  2. Нанос работает от мотора, тем самым забирая у него часть мощности.
  3. Нет функций регулировки положений работы для разных условий.

Как видно минусов не так уж и много.

Интересное по теме:

загрузка…

Устройство гидроусилителя руля. | Диагностика двигателя

Управляемость автомобиля напрямую зависит от конструкции и состояния узлов рулевого управления. Практически все современные автомобили оснащаются гидроусилителем руля. Но не все автолюбители представляют принцип работы гидроусилителя руля. В связи с этим, когда машину начинает уводить в сторону, основная масса водителей пытается решить проблемы неправильной работы рулевого управления на «сход-развале». Конечно опытный развальщик может выставить углы установки колес таким образом, что бы они «сопротивлялись» уводу автомобиля в сторону из-за неправильной работы гидроусилителя. Например если неправильно работает золотниковый механизм, то давление в силовом цилиндре при повороте вправо и влево будет разным, а значит и усилие на руле будет разным. Другой пример, при отсутствии усилия на руле (прямолинейное движение автомобиля) рабочая жидкость все равно попадает в цилиндр под давлением по одной магистрали высокого давления, при этом руль, а самое главное и колеса, будет поворачиваться в сторону, при этом машину начинает тянуть. Бывали случаи, когда на стенде сход-развала (на пятаках) на заведенной машине, при отпущеном руле, колеса поворачивались сами до упора.
 В золотниковом механизме (роторный управляющий клапан) совмещены маслопровод подачи и стока. Гидравлическая жидкость перетекает из трубопровода высокого давления в масляный резервуар, не выполняя никакой работы
.

Конструкция и принцип функционирования элементов гидроусилителя рулевого управления — схема работы

 Принцип действия реечного механизма с гидроусилителем. В корпусе рейки — торсионный стержень, связанный с рулевым валом. При повороте рулевого вала (колеса), стержень, поворачиваясь, перемещает золотник. Золотник приоткрывает отверстия каналов, идущих к силовому цилиндру. Цилиндр передвегает рейку, снижая усилие на руле. При отсутствии усилия на руле, ротор возвращается в исходное положение, а жидкость перепускается обратно в бачок.



Функциональная схема системы гидросусилителя руля



1 — Силовой цилиндр
2 — Поршень рулевой рейки
3 — Шток рулевой рейки
4 — Вал ведущей шестерни
5 — Трубка А
6 — Трубка В
7 — Роторный управляющий клапан
8 — Рулевой вал
9 — Рулевое колесо
10 — Чувствительный к изменениям давления клапан

11 — Резервуар гидравлической жидкости
12 — Шиберный насос
13 — Редукционный клапан
14 — Шланг В
15 — Клапан регулировки расхода
16 — Двигатель
17 — Насосная сборка
18 — Шланг А
19 — Камера А
20 — Камера В

Работа гидроусилителя рулевого механизма



1 — Поршень
2 — Шток рейки
3 — Цилиндр

4 — Силовой цилиндр
5 — Вал ведущей шестерни
6 — Роторный управляющий клапан

Общая информация

Привод рулевого насоса осуществляется непосредственно от двигателя с помощью ремня.
При прямолинейном движении автомобиля чувствительный к изменениям давления клапан-переключатель насосной сборки остается открытым, обеспечивая сброс гидравлической жидкости обратно в резервуар системы гидроусилителя руля..
За счет клапана регулировки расхода давление гидравлической жидкости поддерживается практически постоянным при любых оборотах двигателя. Под регулируемым напором гидравлическая жидкость подается по шлангу А к роторному управляющему клапану.
При поворачивании рулевого колеса соединенный с валом ведущей шестерни роторный клапан открывает гидравлический контур в направлении, соответствующем направлению поворота колес и гидравлическая жидкость по трубке А или В подается в соответствующую (А или В) рабочую камеру.
Поскольку рулевой вал через роторный управляющий клапан механически соединяется с валом ведущей шестерни, потери управления не происходит даже в случае отказа системы гидроусиления.

Конструкция и принцип функционирования рулевого механизма

Основу гидравлической части рулевого механизма составляют объединенные в общую сборку роторный управляющий клапан и силовой цилиндр реечной передачи. Шток рулевой рейки в используемой конструкции играет роль поршня в силовом цилиндре, сквозь роторный клапан проходит вал ведущей шестерни. Рабочие камеры цилиндра и роторного клапана соединены между собой посредством двух гидравлических трубок.

Конструкция роторного управляющего клапана (золотниковый механизм)



1 — Торсионный стержень
2 — Муфта
3 — Ротор
4 — Ведущая шестерня
5 — Аварийное зацепление шестерни с ротором




Схема функционирования роторного клапана при отпущенном рулевом колесе



1 — Камера А
2 — Камера В
3 — V1
4 — V2
5 — V3

6 — V4
7 — От рулевого насоса
8 — К А
9 — К В

Схема функционирования роторного клапана при вращении рулевого колеса вправо



1 — Камера А
2 — Камера В
3 — V1

4 — V2
5 — V3


Схема подключения рулевого насоса



1 — Рулевой насос

2 — Бачок гидравлической жидкости


Схема функционирования рулевого насоса



1 — Бачок ГУР
2 — Редукционный клапан
3 — Чувствительный к изменению давления клапан
4 — Шиберный насос

5 — Клапан управления расходом
6 — Насосная сборка
7 — Рулевой механизм


Схема функционирования чувствительного к изменению давления клапана при отпущенном рулевом колесе

1 — К бачку гидравлической жидкости
2 — Сливной порт открыт

3 — Подаваемая под напором от насоса жидкость (выше)
4 — Давление потока жидкости, пропускаемой через клапан управления расходом (ниже)


Схема функционирования чувствительного к изменению давления клапана при вращении рулевого колеса

1 — К бачку гидравлической жидкости
2 — Сливной порт открыт

3 — Подаваемая под напором от насоса жидкость (выше)
4 — Давление потока жидкости, пропускаемой через клапан управления расходом (ниже)


Принцип функционирования редукционного клапана насоса гидроусилителя руля



1 — К бачку ГУР
2 — Пружина
3 — Контрольный шарик
4 — Клапан закрыт

5 — Давление жидкости, пропускаемой через клапан управления расходом (ниже критического)
6 — Клапан открыт
7 — Давление жидкости, пропускаемой через клапан управления расходом (выше критического)

Управляющий клапан состоит из вращающегося вместе с рулевым валом ротора, ведущей шестерней, введенной в зацепление с ротором посредством торсионного стержня и вращающейся вместе с шестерней муфты. Конструкция клапана представлена на рисунке. В роторе и муфте клапанной сборки предусмотрены канавки С и D, образующие проходные каналы с V1 по V4 для потока гидравлической жидкости.
Нарушение исправности функционирования системы гидроусиления (например, в результате обрыва ремня) приводит к отказу повышения гидравлического давления, в результате чего прикладываемый к рулевому колесу крутящий момент начинает механически передаваться от ротора управляющего клапана непосредственно на ведущую шестерню рулевого механизма. Но при этом усилие не руле значительно увеличивается.

ремень ГУР, бачок, трубка, радиатор, сальник и другие детали
