Лямбда зонд, как проверить датчик кислорода. Как проверить датчик кислорода?

Выхлопная система автомобиля и лямбда-зонд тесно взаимосвязаны между собой. Следует понимать, что наличие данного устройства в автомобиле не случайно, в принципе, как и прочих высокотехнологических датчиков. Да-да, именно датчиков, поскольку лямбда-зонд еще называют по-другому датчиком кислорода (О 2-датчик), что полностью оправдано. Исправность этого датчика сильно воздействует на работу топливной системы автомобиля в целом, поэтому проверку лямбда-зонда необходимо осуществлять минимум через каждые десять тысяч километров пробега. Многие автомобилисты считают, что О 2-датчик и катализатор тесно взаимосвязаны в работе, однако это не совсем правильное мнение. Как правило, катализатор монтируется после лямбда-зонда и не воздействует на его работу. Однако все же присутствие датчика кислорода существенно продлевает работу катализатора, поскольку срок его эксплуатации напрямую зависит от качества горючей смеси. Об этом далее в статье.

Содержание

  • Устройство лямбда зонда
  • Работа лямбда зонда
  • Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси
  • Лямбда зонд, типы устройств
  • Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации
  • Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия: грязь, сажа и гарь на датчике
    • отложение серо-белого цвета на датчике
    • на датчике блестящие отложения
  • Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь
  • Проверка осциллографом, расшифровка графиков показаний
  • Советы профи: как нужно правильно провести проверку
  • Выводы и рекомендации

Устройство лямбда зонда

Принцип работы кислородного датчика

В конструкцию датчика кислорода входят такие комплектующие:

  1. Защитный щиток со специальным отверстием для выпуска газов.
  2. Спираль, расположенная в специальном резервуаре.
  3. Керамический наконечник.
  4. Токопроводящий контакт.
  5. Защитный корпус, в котором просверлено отверстие, что обеспечивает вентиляцию.
  6. Проводка со специальными манжетами для уплотнения.
  7. Уплотнение (кольцо).
  8. Керамический изолятор.
  9. Металлический корпус с нарезанной резьбой.
Устройство кислородного датчика

Особенность данных датчиков — для их производства используются исключительно термостойкие материалы, поскольку им приходится функционировать при высоких температурах.

Работа лямбда зонда

Расположение кислородного датчика в автомобиле

В основу работы лямбда-зонда заложено явление гальванического эффекта. Смысл этого явления основывается на том, что при сравнении выхлопных газов и чистого атмосферного воздуха на элементах датчика возникает напряжение. Это происходит с помощью сложных физических процессов, которые нет смысла тут рассматривать.

Эмулятор кислородного датчика катализатора

Ток от датчика кислорода попадает в компьютер, который изменяет состав горючей смеси зависимо от показателя напряжения. Лямбда-зонд работает лишь на высоких температурах (300-400 градусов по Цельсию), поскольку лишь при таких условиях в датчике вырабатывается электрический ток и работает гальванический элемент.

На холодном моторе горючая смесь формируется на показаниях иных датчиков, а лямбда-зонд начинает свою работу автоматическим образом при прогреве мотора. На некотором транспорте монтируются О 2-датчики со встроенным подогревом, что еще на ранней стадии работы мотора обеспечивает последнему подачу качественной горючей смеси.

Если стандартный О 2-датчик работает 40-70 тысяч километров пробега, то ресурс лямбда-зонда с подогревом существенно больше.

Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси

После сгорания бензина, газы попадают в выхлопной коллектор, где перед катализатором газа СО находится датчик кислорода. Он снимает информацию качественных характеристик выхлопа, в частности количество в нем остаточного кислорода по сравнению с содержанием О 2 в атмосферном воздухе.

Этот показатель является крайне важным, поскольку с его помощью компьютер вычисляет какое необходимо оптимальное соотношение топлива и кислорода для формирования горючей смеси при действующих нагрузках, для наиболее высокого КПД мотора.

Монтаж второго лямбда-зонда после катализатора дает возможность компьютеру осуществить более точные вычисления, однако в наше время это большая редкость.

Стоит отметить, что все вычисления основываются на одном важном показателе — эффективное сгорание одной части горючего способно обеспечить 14.7 частей кислорода.

Лямбда зонд, типы устройств

Зависимо от количества проводов, при помощи которых датчик кислорода подсоединяется к системе, есть четыре типа этих устройств:

  1. Четырехпроводной.
  2. Трехпроводной.
  3. Двухпроводной.
  4. Однопроводной.

Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации

К причинам поломок датчика кислорода можно отнести:

  1. Попадание в корпус разных технологических жидкостей и грязи.
  2. Повышенное содержание свинца в горючем.
  3. Использование горючего с высоким октановым числом, что не редко приводит к перегреву компонентов лямбда-зонда.
  4. Некачественное топливо.

Это может привести к неприятным последствиям, а именно:

  1. Снижение мощности.
  2. Рывки в движении.
  3. Плавающие обороты мотора.
  4. Появление чрезмерно загрязненных выхлопных газов.
  5. Неправильная работа катализатора.
  6. Неправильная работа инжектора.
  7. Большой расход горючего.
  8. На автомобилях с АКПП переключение передач происходит с постукиванием и дерганьем автомобиля.

Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия:

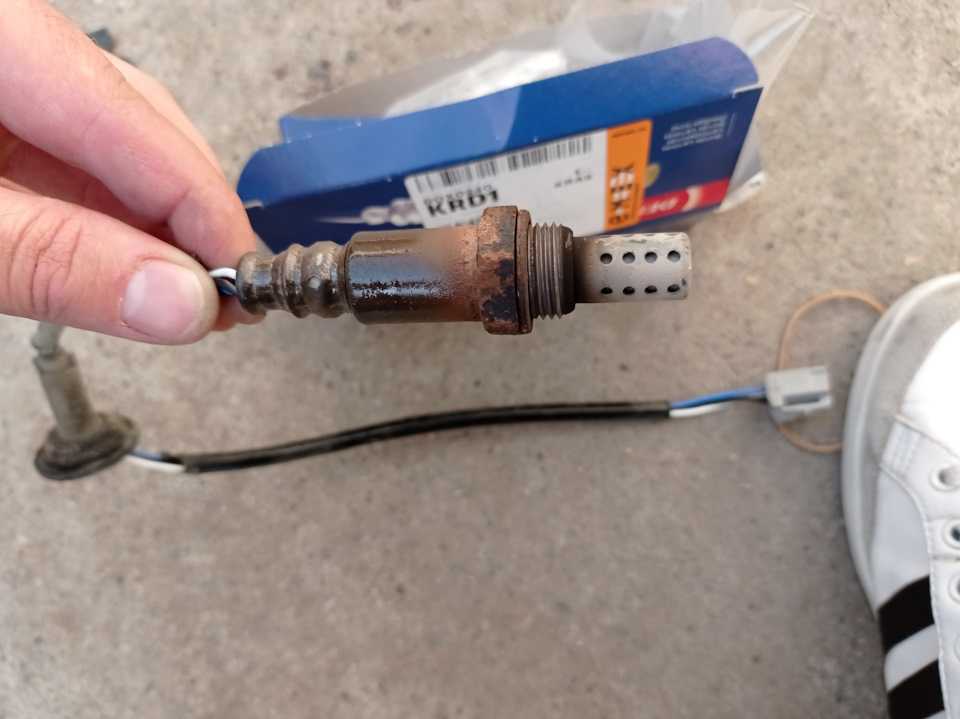

грязь, сажа и гарь на датчике

Перед проверкой датчика кислорода при помощи приборов, рекомендуется сначала произвести его визуальный осмотр на наличие грязи, сажи и гари на датчике.

Причины — перегрев лямбда-зонда, сгорание переобогащенной горючей смеси.

Последствия — заторможенное реагирование кислородного датчика, запоздалая выдача данных компьютеру и запоздалое переключение напряжения.

отложение серо-белого цвета на датчике

Причины — использование присадок разного типа в топливе и маслах.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Сажа и нагар на кислородном датчике

на датчике блестящие отложения

Причина — в топливе много свинца.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Отложения серо-белого цвета

Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь

Проверку кислородного датчика при помощи приборов осуществляют лишь в том случае, если при визуальном осмотре не было обнаружено вышеуказанных дефектов. В противном случае лямбда-зонд просто меняют на новый.

Для диагностики лямбда-зонда при помощи приборов применяют:

  1. Опытные водители — осциллограф.
  2. Для стандартных проверок — вольтметр, лучше — цифровой.
  3. Ну и, естественно, знания.
Проверка лямбда-зонда вольтметром

Далее действуем таким образом:

  1. Отсоединяем лямбда-зонд от колодки с проводами.
  2. Подсоединяем его к вольтметру.
  3. Заводим и прогреваем мотор.
  4. Увеличиваем обороты двигателя до 2000-2600, после чего резко бросаем газовую педаль.
  5. Из вакуумного регулятора давления снимаем трубку.
  6. Замеряем напряжение, которое должно составлять 0.45-0.8 Вт.

При помощи снятой из вакуумного регулятора давления трубки создаем искусственный подсос воздуха. Когда напряжение на выходе менее 0.2 Вт, значит датчик исправен.

Как вариант, чтобы проверить работоспособность датчика кислорода, переставьте его на другое транспортное средство, при условии, что разъемы подойдут. Не редко данный метод проверки применяется там, где в семье есть два автомобиля.

Проверка осциллографом, расшифровка графиков показаний

Главное преимущество данной проверки — возможность зафиксировать время, за которое осуществляется изменение выходного напряжения. Этот важный показатель фиксируется только осциллографом и не должен превышать больше 120 мСек. На рисунке ниже указана правильная работа датчика кислорода.

Как вы сами видите, напряжение плавно варьируется в пределах 0.1-0.75 Вт. Времени на рисунке не видно, однако, как уже было выше сказано, оно не должно превышать 120 мСек. На рисунке ниже наблюдается совершенно другая картина.

Здесь видно, что выходное напряжение опустилось ниже 0-1 Вт. Это свидетельствует о том, что лямбда-зонд неисправен и его следует заменить. При такой поломке датчика кислорода, на приборной панели, как правило, загорается «CHECK ENGINE».

На данном рисунке указана зафиксированная осциллографом замедленная реакция лямбда-зонда на изменение количества кислорода в выхлопе. Она явно превышает 120 мСек. Система контроля автомобиля не способна определить данную неисправность, а ошибка «CHECK ENGINE» не появляется на приборной панели. Основные последствия данной неисправности — снижение мощности мотора и повышенный расход топлива.

Советы профи: как нужно правильно провести проверку

Все проверки производятся только на прогретом моторе при оборотах 2000-2600. В отличие от проверки с помощью вольтметра, где следует отключить лямбда-зонд от контроллера, при проверке осциллографом датчик кислорода от сети отсоединять не нужно.

Щуп осциллографа подключается к сигнальному проводу О 2-датчика и снимаются показания. Схему расположения разъемов можно посмотреть на рисунке ниже.

На следующем рисунке вы можете ознакомится с разъемами датчиков кислорода, цветами проводов и их подключением.

Выводы и рекомендации

Производить проверку датчика кислорода следует обязательно, поскольку последствия его неисправности могут быть критическими, аж до полной остановки транспортного средства. При замене этого устройства лучше применять новый аналог, поскольку компьютер вашей машины уже отрегулирован на получение сигнала именно от данной модели.

Хотя, стоит отметить, что некоторые автовладельцы все же рискуют и монтируют вместо неисправных дорогих кислородных датчиков дешевые аналоги. Например, для автомобилей Москвич, ВАЗ О 2-датчики производит компания BOSH. Она же выпускает их для машин Форд, поэтому стандарт качества европейский. Следовательно, для транспортного средства Форд можно купить аналог устройства, изготовленного для автомобилей ВАЗ. Самое главное, чтобы количество контактов было одинаковое.

Как проверить кислородный датчик? Что такое лямбда-зонд и какие у него неисправности бывают?

Заехали на диагностику или делали ее самостоятельно и получили ошибку лямбда-зонда? Или может просто услышали разговор автомобилистов и механиков и решили что это за всеми известный кислородный датчик и что за проблемы с ним связанные? При любом из вариантов возникает главный вопрос.

Что такое лямбда-зонд, зачем нужен и какие бывают? — Часть 1

Что такое лямбда-зонд? Для чего он нужен?

Лямбда датчик это, как понятно из его второго названия — датчик кислорода — датчик отвечающий за уровень кислорода в выпускном тракте. Если рассмотреть немного раньше, механизм работы двигателя, то для приготовления наиболее эффективной топливной смеси, важно использовать правильное соотношения воздуха/топлива. Грубо говоря, нужно соотношение 1 к 15. Или еще грубее, на 1кг сожженного топлива, должно приходится около 15кг воздуха.

Зачем нужен датчик кислорода, если достаточно просто делать соответствующую смесь и давать сразу нужные пропорции?

А все дело как-раз в том что в зависимости от температуры воздуха, местности и даже скорости, количество поступающего воздуха в воздуховоды будет разным, постоянно колебаться. По этому вычислять нужно на ходу. Но так как лямбда-зонд находится в конце выпускного тракта, то он не определяющий, а корректирующий. Он отслеживает количество кислорода на выходе, если его много, говорит двигателю увеличить количество топлива, а если мало — уменьшить.

Так разве он не нужен для соответствия уровню выхлопных газов?

Несомненно, но не только. То есть имеем деталь двойного назначения, с одной стороны подает сигналы на корректировку топливной смеси, а с другой стороны наиболее эффективна топливная смесь сгорает уменьшая количество выброса вредных веществ. В целом же основную суть по снижению уровню тяжелых металлов в выхлопных газах уменьшает именно катализатор, за счет нагрева подвергая догоранию не отработанную топливную смесь.

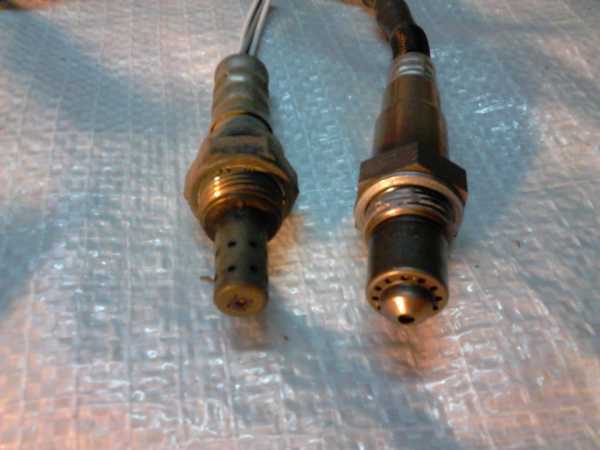

Какие бывают датчики-кислорода?

Сам принцип работы лямбда-зонда такой как описано выше, а разница в них бывает в том что они делятся на виды:

  • 1-пиновый;
  • 2-пиновый;
  • 3-пиновый;
  • 4-пиновый.

Пины — это количество контактов, которыми подключается лямбда-зонд к мозгам машины через разъемы.

По другой классификации на универсальные и сделанные под конкретную модель. Разница между универсальными и под конкретную модель в количестве пинов и наличии в универсальном, в комплекте разных разъемов, которые можно установить на проводе лямбда-зонда.

Сколько лямбда-зондов в машине? Где располагаются?

От 0 до 4 обычно, все зависит от модели авто, двигателя и соответствия автомобиля нормам экологии. У моей e38 4.4 литровый V8, имеет выпускной коллектор и две выхлопных трубы. На каждом выпускном тракте (2 выхлопных трубы) 1 датчик располагается перед катализатором, а 1 после. В итоге 4. Но если машина перепрошита на безлямдовую работу, удалены катализаторы, то датчики там если и есть, то просто для того чтобы газы не выходили под днище. По Евро-2 датчиков может не быть совсем.

Внимание! Неправильно подобрав лямбда-зонды, есть вероятность спалить мозги машины и попасть на серьезную поломку.

А есть ли обманки кислородного датчика и какие?

Если вам не хочется понижать прошивку авто до Евро-2, то можете рассмотреть вариант использования обманок. Они есть:

  • Механические кислородные датчики;
  • Механические с катализатором;
  • Электронные кислородные датчики;
  • Электронные с контроллером.

Механические и механические с катализатором

Механические и механические с катализатором представляют из себя вкрутку на место катализатора, в который вставляется сам катализатор. При этом в самой вкрутке есть небольшое отверстие благодаря которому количество выхлопных газов будет в минимальной концентрации попадать на работающий лямбда-зонд, он будет считать выхлопные газы достаточно чистыми. Более продвинутые в самой обманке (вкрутке) содержат свой небольшой катализатор и проходя через них выхлопные газы будут догорать выжигая тяжелые металлы, а значит на датчик будет попадать достаточно чистый кислород, в небольшом количестве. Но этот вариант более продвинутый, имеет проблемы присущие обычному катализатору — забивается и выгорает, соты плавятся.

В целом такая обманка работает не для всех авто, для некоторых работает эффективно, а для других же совсем не работает.

Электронные обманки

Электронные представляют из себя простую схему генерирующую, якобы, нужный сигнал. Но если простые электронные схемы не дают реальных показаний кислорода, то с контроллером они становятся хоть и эффективнее, так и дороже. Но в конечном итоге любые подобные эмуляторы не показывают реальных данных, а значит априори двигатель не может работать эффективно на столько, на сколько продумана его работа инженерами с завода.

Зачем обманывают мозг авто, вырезают катализаторы, а так же перепрошивают мозг авто?

Основная проблема — стоимость катализатора. Без него датчик не будет работать правильно, с огромной вероятностью крайне быстро будет выходить из строя. Сама же стоимость катализатора стоит несколько сотен долларов и в паре с стоимостью датчиков сумма выходит еще внушительнее. Более того, при износе двигателя и умершем катализаторе, на лямбда зонды попадает больше не сгоревшего топлива, тяжелых металлов, а так же присадки с топлива, датчики очень активно и быстро начинают умирать. Так как это система, то стоимость ее ремонта начинает увеличиваться начиная с тех. обслуживания или ремонта двигателя и по всему выпускному тракту.

Обманка нагревателя датчика кислорода и ошибка P0036

Какие признаки поломки или засорения датчика-кислорода?

  • Машина начинает тупить;
  • Нестабильно работает на холостом ходу;
  • Горит ошибка двигателя;
  • Растет расход.

Диагностика компьютером достаточно просто определяет неисправность датчика. Другой вариант — накинуть клеммы вольтметра на выходы датчика и замерить напряжение. Подробнее об этом методе ниже.

Проверка лямбда зонда, обслуживание и замена — Часть 2

Проверять датчики кислорода необходимо приблизительно каждых 10 тыс. км и обслуживать. Само же обслуживание заключается в визуальном осмотре, выкручивании датчика, его очистке и смазывании, повторной установке или замены отжившего свое датчика. Это можно делать самостоятельно, а можно заменить лямбда-зонда в СТО.

Проверка датчика кислорода — живой или мертвый

Узнав расположение в своем авто, вы должны визуально осмотреть места подключения датчиков и провода подключения с коннекторами (разъемами). Провести диагностику компьютером. Если такого нет под рукой то к каждому датчику проводим диагностику мультиметром. Последовательность следующая:

На холодном двигателе кидаем минусовую клемму мультиметра на корпус авто, а плюсовой ищем нужный контакт (пин) если их несколько. Величина показаний датчика от 0.2 до 1 вольта. Прогрейте двигатель и наблюдайте за показаниями датчика, у работающего они будут колебаться, у мертвого датчика значение постоянно будет одинаковое. Вероятнее всего около 0.45 вольт (+/- 0.05 вольт на сопротивление мультиметра). Если датчик мертв — то его нужно менять. Если живой 0 обслужить.

Видео о проверке кислородного датчика

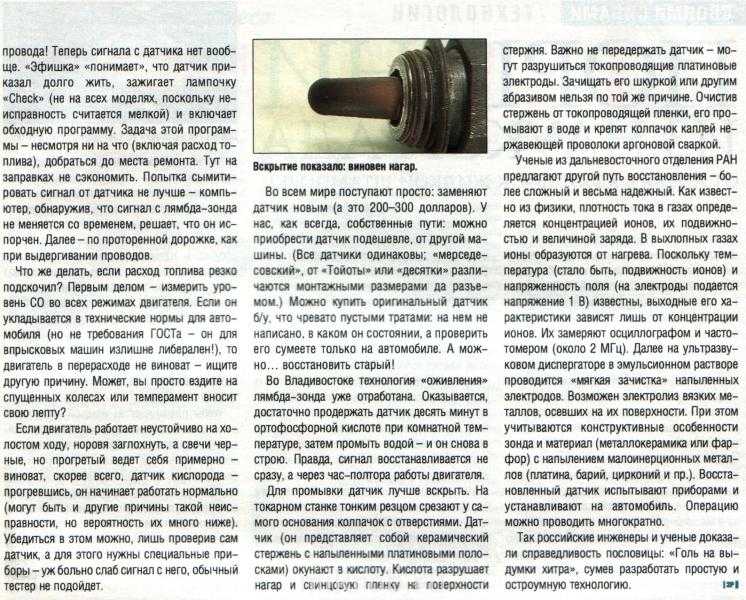

Обслуживание датчика-кислорода.

После этого датчик снимается и очищается от налета фосфорной или ортофосфорной кислотой, как один из вариантов. Ее можно купить в магазине радио-техники или строительных магазинах. Как другой вариант — бытовая химия для очистки накипи.

Внимание! Работа с химическими компонентами требует внимательности и выполнения требований безопасности. Проводите все работы в перчатках и позаботьтесь чтобы жидкость не попадала в глаза, рот и органы дыхания.

Кислота после использования оставляет небольшую пленку, от которой нужно избавиться. Для этого можете воспользоваться очистителем карбюратора или очистителем тормозов. Датчик создан для работы в тяжелых условиях, по этому такие реагенты ему не повредят. Аналогично стоит пройти очистителем и после химии для очистки накипи.

После того как датчики были очищены от нагара, их смазывая предварительно графитовой смазкой вкручивают на место. Желательно вместе с тем же проводить проверку катализатора на выход из строя, но это тема уже отдельного материала.

Надеюсь, данный материал в большей степени рассказал вам о том что такое лямбда-зонд, он же датчик кислорода, в чем с ним бывают проблемы и как с ними бороться. Теперь имея больше понимания вы сможете объективнее решать о том что вам делать в той или иной ситуации и справляться ли самостоятельно или обратиться на СТО.

Категория: Неисправности

Частый вопрос: Как проверить лямбда зонд на Нексии?

Для проверки работы датчика кислорода (лямбда-зонда) Вам понадобится мультиметр для замера напряжения на датчике. На холодную датчик должен выдавать постоянный сигнал амплитудой 0. При достижении двигателем рабочей температуры, с датчика должно показать колебания амплитудой от 0.

Где стоит лямбда зонд на Нексии?

Лямбда зонд находится в районе выпуска в выхлопной системе. Датчик может быть спрятан под защитный кожух. Второй лямбда зон у Дэу Нексии установлен после катализатора прямо в выпускную трубу глушителя снизу.

Как проверить лямбда зонд с помощью мультиметра?

Для проверки датчика кислорода (лямбда зонд) подсоедините отрицательный провод щупа мультиметра к корпусу двигателя. Определите контакты на датчике кислорода. Как я уже говорил, проводов может быть от одного до четырех. Подключите положительный вывод щупа мультиметра к сигнальному проводу датчика кислорода.

Как проверить лямбда зонд тестером с 4 проводами?

На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Как проверить лямбда зонд с одним проводом?

Как проверить сигнал лямбда зонда

  1. Запустите двигатель и прогрейте его до рабочей температуры. Датчик кислорода не начнет работать пока не прогреется.
  2. Подсоедините щупы между сигнальным проводом и проводом массы.
  3. Поднимите обороты двигателя примерно до 3000 в минуту.
  4. Наблюдайте за изменением показаний лямбда зонда.

Сколько стоит лямбда зонд на Нексию?

Раздел: Главная / Daewoo Nexia / Датчики

Датчик абсолютного давления Нексия 16кл. Цена: 1 190 руб Датчик абсолютного давления Нексия 8кл. 16кл. Цена: 990 руб
Датчик кислорода (лямбда зонд) Нексия 8кл. после катализатора N150 Цена: 3 990 руб Датчик кислорода (лямбда зонд) Нексия двиг.1.6 до катализатора N150 Цена: 2 990 руб

Что если отключить лямбда зонд Нексия?

Лямбда зонд один из датчиков, который влияет на расход топлива. … В этом случае ЭБУ будет работать в аварийном режиме, да, лямбда будет отключена, но прошивка будет аварийная – прошивка может переливать бензин, и не сомневайтесь будет большой расход топлива.

Как проверить лямбда зонд 5 проводов?

Прогрев зонда
Еще один интересный способ– запускаем двигатель, делаем ему подогрев 5-10 минут, а затем жмем педаль газа и удерживаем обороты на уровне трех тысяч в минуту. Удерживать газ в таком положении надо три минуты. За это время он нагреется. Проверяем напряжение.

Как проверить лямбда зонд при покупке?

Лямбда зонд можно проверить:

  1. Простым внешним осмотром;
  2. С помощью аналогового или цифрового вольтметра;
  3. Используя тестер, он же мультиметр, лучше взять аналоговый, он информативнее;
  4. Применив осциллограф или мотор-тестер.

Какое напряжение должно быть на лямбда зондах?

В большинстве случаев опорное напряжение лямбдазонда должно быть 0,45В.

Какое сопротивление у лямбда зонда?

Оказывается, внутреннее сопротивление лямбда зонда сильно зависит от его температуры. При 200 градусах цельсия- ок. 200 кОм, и при 750 градусах- 100 Ом (так пишут люди из Бош).

Какие должны быть показатели лямбда зонда?

Если кислородный датчик работает, показания должны составить около 0.5 В. Иные параметры – верный признак поломки лямбдазонда. Сигнал с ДК должен изменяться от 0,1 вольта до 0,9 в. Если у вас точный прибор и вы видите, что изменения происходят в меньшем диапазоне (например от 0,2 до 0,7), датчик подлежит замене.

Как проверить неисправность лямбда зонда?

Симптомы неисправности лямбда зонда

  1. Плавающие холостые обороты.
  2. Снижение мощности двигателя. …
  3. Увеличенный расход топлива. …
  4. Рывки при ускорении. …
  5. Горит значок «Check Engine».

Как можно обмануть лямбда зонд?

Механическая обманка

  1. Ниже представлен чертеж проставки для второго лямбдазонда с размерами.
  2. Принцип этого метода довольно простой: используя втулку с отверстием диаметром 2 мм, мы отодвигаем датчик подальше от потока выхлопных газов. …
  3. Далее просто накручиваем на него проставку и ставим все на место.

Какие признаки если не работает лямбда зонд?

Внешние признаки выхода из строя кислородного датчика:
увеличение расхода топлива рывки во время движения неисправная работа катализатора повышение токсичности выхлопа

Лямбда зонд или кислородный датчик Форд Фокус 2: где находится, как заменить

  • Все новости /
  • Замена лямбда-зонда Форд Фокус 2

Как и практически все машины инжекторного типа, Ford Focus 2 оснащён кислородными датчиками — лямбда-зондами. Рано или поздно они выходят из строя, вместо них требуется ставить новые. При обращении в автосервис возможна замена лямбда-зонда Форд Фокус 2 с разными объёмами: 1.4, 1.6, 1.8 — в кратчайшие сроки, без задержек.

Следует предварительно выяснить, где установлен датчик. Каждый из них устанавливается невдалеке от катализатора — один до, другой после. Место монтажа располагается возле мотора, и неслучайно. Ведь устройство работает при температуре около четырёхсот градусов Цельсия.

Прежде чем менять датчики, необходимо проверить оба. В сервисном центре сделать это проще всего: оборудование для диагностики подключают к CAN-шине машины. Благодаря лямбда-зонду определяется содержание кислорода в выхлопных газах. Полученные сведения отправляются в управляющий блок.

Как определить, что датчик вышел из строя, и как решить проблему

Есть несколько признаков, по которым можно определить, что зонд перестал стабильно работать:

  • топливо расходуется в большем объёме, чем раньше;
  • мотор функционирует неровно;
  • ощущается беспричинная вибрация;
  • катализатор издаёт посторонние звуки;
  • глушитель выпускает чёрный дым с бензиновым запахом.

Комплектующие для Ford Focus 2 стоят не столь дёшево. Правда, использовать машину можно без датчиков, с особой прошивкой — топливная смесь будет формироваться в соответствии с таблицей. Кроме того, можно установить металлическую или полимерную заглушку (обманку).

Выбор в пользу оригинального датчика или аналога

По поводу того, выбирать оригинал или приобретать вместо него аналог, думает каждый автовладелец. В каждом случае есть ряд своих преимуществ и недостатков:

Оригиналы служат без сбоев дольше, и это их главный плюс. С монтажом проблем также не возникает. Среди представленных в продаже деталей — товары как американского, так и российского производства. Подбирать подходящую модификацию нужно с учётом того, какой двигатель используется — в противном случае монтаж может занять больше времени.

Аналоги с подтверждённым уровнем качества обходятся дешевле — это их главный плюс. Правда, в некоторых случаях запчасти, выпущенные под известными брендами, такими как Beru, Bosch, Denso, стоят практически столько же, а то и дороже.



Замена кислородного датчика на Ford Focus

На примере автомобиля Форд Фокус 2-го поколения, объёмом 1.8, замена лямбда-зонда не создаёт больших трудностей, хотя и требует внимательного подхода. Ведь пластиковых деталей под капотом машины немало. Последовательность действий:

  • снять полимерную защиту с клапанной крышки и верхней части мотора;
  • осторожно убрать в сторону провода — первый датчик располагается между силовой установкой и моторным щитом;
  • задействовать пластиковый ключ, чтобы снять датчик с его помощью;
  • осторожно накинуть головку и выкрутить датчик против часовой.

При сборке все действия выполняются в обратной последовательности. Важно при этом затягивать резьбу аккуратно, без чрезмерного усилия, чтобы не повредить её. На этот случай подойдёт динамометрический ключ.

Второй кислородный датчик также потребуется поменять. Он расположен на глушителе, уже после катализатора. Для этого используют ключ «на 22». Работать будет сложнее из-за того, что доступное пространство ограничено. Поэтому нужен короткий или спиленный ключ — либо инструмент, специально предназначенный для снятия датчика.

Если не менять лямбда-зонды своевременно, то это неизбежно приведёт к трудностям и неполадкам. Самая серьёзная проблема — переключение коробки передач со сбоями из-за неправильных показаний датчика. С проводами нужно проявлять осторожность — если их повредить, то так или иначе потребуется замена. А купить кабели отдельно довольно сложно, ведь продаются они в комплекте с самим датчиком.


Оценить состояние данного узла можно в условиях собственного гаража, воспользовавшись обычным мультиметром. Однако зачастую он не даёт возможности определить наличие неисправностей. Поэтому, если есть подозрение, что на автомобиле Форд Фокус вышел из строя лямбда-зонд, замена даст наилучшие результаты в условиях проверенного, надёжного автосервиса.

Войти

г. Новокузнецк пр-т Октябрьский 58

  • Каталог товаров
  • Клиентам
  • О компании
  • VIN запрос

Информация на сайте autolub. su не является публичной офертой. Указанные цены действуют только при оформлении заказа через интернет-магазин autolub.su.

Название:

Номер:

Примечание:

ОК Отмена

  • г. Новокузнецк ул. Вокзальная 12/2 г Новокузнецк ул. Октябрьский пр-кт д. 58 квартира/офис 198
  • г. Новокузнецк ул. Фесковская 155а г Новокузнецк ул. Октябрьский пр-кт д. 58 квартира/офис 198
  • Лямбда-зонд и катализатор. Взаимозаменяемость датчиков от различных автомобилей. Эксплуатация кислородного датчика

    Лямбда-зонд

    С конца 80-х годов у большинства автомобилей появилась такая деталь, как датчик содержания кислорода в выхлопных газах. Лямбда-зонд, О-2 датчик, кислородный датчик (Oxygen Sensor) — так по разному могут называть эту небольшую, но важную детальку. С началом выпуска автомобилей с каталитическим нейтрализатором выхлопных газов появилась необходимость и в лямбда-зонде. Для нормальной работы катализатора нужно обеспечить постоянное оптимальное соотношение воздуха и топлива в рабочей смеси, поступающей в камеру сгорания. В противном случае способность катализатора доокислять вредные примеси будет недостаточной и недолгой. 14.7 частей воздуха и 1 часть топлива — именно такой состав обеспечивает максимальное сгорание топливно-воздушной смеси, а лямбда-зонд предназначен как раз для того, что бы помогать «мозгам»(ECU) поддерживать эту пропорцию. В зависимости от содержания кислорода в выхлопе датчик выдаёт соответствующее напряжение и ECU корректирует состав смеси путем изменения количества подаваемого в цилиндры топлива.

    Как взаимосвязаны лямда-зонд и катализатор?

    Учитывая вышесказанное, становится ясно, что катализатору необходимо наличие лямбда-зонда, а вот лямбда-зонду нужен ли катализатор? Будет ли он правильно работать, если катализатор, к примеру, удалён? Попробуем ответить: датчик стоит перед катализатором и меряет содержание кислорода в газах именно перед ним, и после удаления катализатора так и будет продолжать мерять дальше, то есть наличие или отсутствие катализатора никак не влияет на сигналы, которые даёт лямбда-зонд, на них влияет только количество кислорода. Другое дело, когда стоят два кислородных датчика — один до, а другой после катализатора. На основании сигналов от второго датчика происходит дополнительная корректировка состава смеси, а содержание кислорода после прохождения газов через катализатор конечно же меняется, и вот тогда его отсутствие может отрицательно сказаться на процессе образования топливно-воздушной смеси.

    Можно ли отключить лямбда-зонд?

    После замены катализатора на пламегаситель, наличие лямбда-зонда, как детали обеспечивающей в числе прочего качественную работу катализатора, становится не важным, поэтому часто возникает вопрос: можно ли эксплуатировать автомобиль совсем без лямбда-зонда? Здесь одного решения для всех нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограмировать ECU на режим работы без катализатора, как, например, у большинства BMW с мозгами Бош (Сименс не перепрограмируется). В этом случае после удаления катализатора меняется программа управления и лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и если неисправность датчика сильно влияет на работу мотора, тогда выхода нет — должен стоять исправный датчик. Так же у многих автомобилей неисправность или отсутствие л-зонда практически не сказывается ни на динамике, ни на расходе топлива, такой плюс есть, например, у большинства Тойот и Мерседесов начала 90-х годов. В таком случае можно спокойно спокойно эксплуатировать машину и без датчика, но конечно ещё лучше, когда всё в порядке.

    Взаимозаменяемы ли датчики от различных автомобилей?

    Лямбда-зонды отличаются друг от друга резьбовой частью, наличием подогрева, количеством проводов и соединительным разьёмом. А принцип работы и сам рабочий элемент у всех датчиков практически одинаковые. Поэтому если у вашего датчика три провода и резьба 18х1.5, то можете смело ставить универсальный датчик с такими же параметрами или, например, от ВАЗ 2110. Датчик работать будет правильно, а его надёжность и долговечность будет зависеть уже от производителя. Если не доверяете «жигулёвским деталям», а нужного вам датчика нет в наличии, то в магазинах можно найти универсальный датчик практически любого типа. Главное не перепутать при перепаивании провода. Даже различие резьбы не так страшно. На большинстве японских автомобилей резьба лямбда-зонда меньшего диаметра, чем у европейских, и если только датчик стоит не в чугунном коллекторе, то можно просто вварить гайку с нужной резьбой. Единственно нужно помнить о том, что попытка съэкономить небольшую сумму очень часто выливается в ещё большие потери, и прежде чем что-либо переделывать в своей машине, лучше как следует подумать.

    Чего не любит кислородный датчик?

    Рабочий элемент датчика очень чувствительный и быстро выходит из строя, если подвергается воздействию различных вредных присадок, содержащихся в некачественном бензине, особенно вреден свинец. Попадающие в камеру сгорания антифриз или масло, перегрев или плохие контакты в электропроводке также отрицательно сказываются на его долговечности. Проверять работоспособность можно как осциллографом, так и лямбда-тестером, но последний редко встречается в отечественных автосервисных предприятиях, хотя и более точен в своих показаниях.

    Удаление катализатора и установка обманки лямбда зонда в Новосибирске

    Все услуги от высококвалифицированных автоэлектриков и электронщиков

    — Гарантия на выполненные работы
    — Только опытные специалисты
    — Широкий спектр услуг

    Только в ЧЕК и ЧИП работает консилиум автоэлектриков и электронщиков

    Готовь сани летом!
    Поставь сигнализацию с автозапуском

    Гарантия на установку сигнализации 5 лет
    и есть рассрочка оплаты

    Подробнее

    Нам 10 лет!

    И мы дарим подарки

    Подробнее

    Используем только проверенное и сертифицированное оборудование

    — качественно удалим катализатор, сажевый фильтр;
    — заглушим клапан EGR механическим путем;
    — программно выполним прошивку под ЕВРО-2 (отключение датчика лямбда-зонд), либо установим механическую обманку на датчик или электронный эмулятор работы лямбда-зонда (зависит от авто).

    Механические и электронные обманки лямбда зонда

    Лямбда-зонд анализирует содержание кислорода в отработанных газах и подает соответствующий сигнал в электронику автомобиля. Выходное напряжение на электродах лямбда-зонда появляется при температуре 300-400 С, когда электролит датчика приобретает проводимость. Электролит выполнен из диоксида циркония, а электроды – из платины.

    Платина чувствительна к присадкам, содержащимся в некачественном бензине, поэтому срок службы датчика кислорода напрямую зависит от качества топлива. И поскольку качество бензина в нашей стране часто не соответствует установленным требованиям, катализатор очень быстро выходит из строя и требует замены или удаления.

    Если вы удалили катализатор или заменили его на пламегаситель, вам потребуется установить обманку лямбда-зонда или отключить его программно. В противном случае, по совпадению сигналов от первой и второй лямбды (датчиков кислорода) бортовой компьютер установит, что катализатор отсутствует или неисправен, выдаст ошибку катализатора и запустит аварийны режим работы двигателя. В результате резко увеличится расход топлива и снизится ресурс двигателя.

    Обманка лямбда-зонда (второй лямбды, катализатора или эмулятор катализатора) корректирует сигнал от второго кислородного датчика (второй лямбды) после удаления катализатора и таким образом «обманывает» ЭБУ.

    Устанавливать обманку можно только на исправный кислородный датчик, убрать с помощью обманки ошибки, связанные с неисправностью кислородного датчика (Р0130-Р0167) нельзя — обманка не устранит сигнал неисправности датчика, она только корректирует его показания.

    На многих автомобилях можно отключить второй лямбда-зонд программно и обойтись без установки обманки.

    Заявка на обманку лямбда зонда

    Оставьте заявку и наш менеджер свяжется с Вами в ближайшее время

    Записаться

    Обманки кислородного датчика изготавливают двух типов: механические и электронные.

    Механические обманки вытачиваются из высокотемпературной стали и имеют встроенный миникатализатор. Они вкручиваются в выхлопную систему после удаления катализатора и снижают уровень вредных выбросов в выхлопных газах, проходящих через обманку. Датчик кислорода анализирует отработанные газы после обманки и электроника автомобиля считает, что катализатор работает исправно.



    В отличие от механической обманки, которая меняет входящий поток датчика кислорода, электронная обманка меняет его выходной сигнал, преобразуя таким образом, чтобы система управления автомобилем считала, что катализатор исправен и не выдавала ошибку, связанную с удалением катализатора (обычно Р0420). Выглядит электронная обманка, примерно, как бутылочная пробка с проводами для подключения.



    Самый бюджетный и надежный способ решить проблему неисправности каталического нейтрализатора — удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонта).

    Заказать звонок

    Оставьте заявку, и мы перезвоним Вам в ближайшее время

    Пламегаситель, удаление и замена катализатора

    Катализатор (каталитический нейтрализатор) служит для снижения вредных выбросов в выхлопных газах и устанавливается в выхлопную систему для обеспечения требований европейского стандарта экологических норм Евро-1 – Евро-5.

    Катализатор состоит из керамических сот с платиновым напылением, чувствительных к содержащимся в некачественном бензине примесям. Поэтому при эксплуатации автомобиля в российских условиях, срок службы катализатора значительно ниже заявленного производителем и составляет 100-120 тысяч километров пробега.

    Первым признаком неисправности является появление ошибки, связанной с низкой эффективностью катализатора. Электроника автомобиля переводит двигатель в аварийный режим, в результате чего увеличивается расход топлива и снижается мощность двигателя. Это не только увеличивает расходы на бензин и снижает комфорт вождение, но и сказывается на ресурсе двигателя.

    Забитые соты катализатора тоже «душат» мощность автомобиля, но главное, фрагменты разрушающейся со временем решетки могут попасть в двигатель и привести к его поломке. Поэтому не стоит игнорировать неисправность катализатора и при первых признаках неисправности, сразу же обратиться к специалистам для замены или удаления катализатора.

    Проблему с катализатором можно решить одним из четырех способов:

    1. Замена на оригинальный катализатор – очень дорогостоящее решение, подходит, пожалуй, только фанатам своего авто.
    2. Замена катализатор на универсальный аналог – более доступный по цене вариант, не исключающий, однако, необходимость повторять процедуру каждые 100-120 тысяч пробега (при этом потребуется также прошить ЭБУ или установить обманку второй лямбды).
    3. Замена катализатора на пламегаситель – позволит вам надолго забыть о проблемах с катализатором (потребуется также прошить ЭБУ или установить обманку второй лямбды).
    4. Удаление катализатора, прошивка ЭБУ или установка обманки второй лямбды – наиболее бюджетный и самый надежный вариант решения проблем, связанных с неисправностью катализатора, который позволяет также увеличить мощность и динамические характеристики автомобиля.

    Заказать звонок

    Оставьте заявку, и мы перезвоним Вам в ближайшее время

    Замена катализатора на пламегаситель дает как минимум, три преимущества перед заменой на оригинальный катализатор или на универсальный аналог:



    • Экономия денег и времени – вам больше не придется каждые 100 километров пробега решать проблему с заменой катализатора, ведь срок службы коллекторного пламегасителя достигает 6 лет, а магистрального – до 10. Да и стоимость замены на пламегаситель в несколько раз ниже замены катализатора.
    • Увеличение мощности автомобиля – ведь за счет сопротивления и программных настроек ЭБУ, наличие катализатора в выхлопной системе снижает мощность двигателя примерно на 7%.
    • Снижение чувствительности к качеству топлива – пламегаситель менее чувствителен к качеству бензина, в отличие от катализатора, который может выйти из строя после первой заправки плохим топливом.

    Заказать звонок

    Оставьте заявку, и мы перезвоним Вам в ближайшее время

    Если выбить катализатор и установить пламегаситель, потребуется программно привязать его к электронике автомобиля или установить обманку лямбда-зонда, чтобы система не обнаружила отсутствие катализатора.

    Самый бюджетный и надежный способ решить проблему неисправности каталитического нейтрализатора – удалить катализатор и прошить ЭБУ или установить обманку датчика кислорода (второй лямбды или лямбда-зонда).

    Удалить катализатор самостоятельно, конечно же не получится. Ведь все блоки автомобиля программно привязаны к электронике и после удаления или замены на аналог, отличный от оригинала, требуется вносить соответствующие изменения в прошивку ЭБУ или компенсировать отсутствие катализатора обманкой.

    Прошивка ЭБУ хоть и дороже установки обманки, но попутно с решением проблемы неисправности катализатора, она закроет еще сразу несколько вопросов: добавит автомобилю мощности, резвости, снизит расход топлива, переведет автомобиль на более низкий экологический стандарт Евро. А главное, прошивка ЭБУ после удаления катализатора позволит вашему автомобилю «дышать полной грудью», освободив программно «задушенную» мощь.

    Именно поэтому многие автовладельцы предпочитают удалить катализатор даже при отсутствии неисправности. Ведь наличие даже исправно функционирующего катализатора в выхлопной системе «душит» двигатель не только программно, но и снижая скорость прохождения выхлопных газов.

    Задать вопрос

    Оставьте заявку и задайте вопросы нашему специалисту совершенно бесплатно

    Даю согласие на обработку моих персональных данных. Если форма не отправляется, обновите страницу (ctrl + F5)

    С нами надежно и удобно

    Контроль
    качества

    Тщательно следим за качеством выполненных работ и ценим ваше мнение

    Фирменное
    оборудование

    Предоставляем гибкую систему скидок

    Гарантийные
    обязательства

    Даем гарантию на работы и оборудование до 5 лет

    Опытные
    профессионалы

    Мастера-электронщики с опытом работы более 10 лет

    Различные
    формы оплаты

    Наличные, VISA, MasterCard, оплата через банк по счету

    Бухгалтерские
    документы

    Предоставляем все необходимые документы для бухгалтерии

    Зона ожидания

    Время ожидания готовности автомобиля можно провести в зоне отдыха

    Телевизор
    и Wi-Fi

    можно посмотреть TV или воспользоваться Интернетом через бесплатный Wi-Fi

    Работа без сбоев

    Гарантируем исправную работу узлов, которые ремонтируем

    Проверенные
    прошивки

    Используем качественные прошивки от ведущих федеральных калибровщиков

    Никаких рисков

    Берем все риски возможного повреждения блоков на себя. Тест драйв 14 дней.

    Чай и кофе

    Чай и кофе в нашей зоне отдыха — бесплатно

    Показать еще

    Услуги нашего автосервиса сертифицированы

    Обращение генерального директора

    Уважаемые клиенты и партнеры! Я рад приветствовать вас на сайте сети автосервисов ЧЕК и ЧИП. Наша компания была образована в 2012 году. За 10 лет работы специалисты ЧЕК и ЧИП обслужили более 50 000 машин и заслужили репутацию высоких профессионалов в городе Новосибирске, что подтверждают честные отзывы на таких авторитетных площадках, как 2ГИС и Фламп. В связи с высокой потребностью в наших услугах мы создали сеть автосервисов для удобства автовладельцев во всех районах города Новосибирска. В связи с высокой загрузкой автосервисов ЧЕК и ЧИП, мы очень тщательно подходим к подбору работников и сотрудничаем только с высококлассными мастерами с опытом работы более 5 лет. Имея достаточно оборотных средств, мы оснастили сервисы ЧЕК и ЧИП дорогостоящим лицензированным оборудованием, которое позволяет выполнять корректное вмешательство и углубленную диагностику автомобиля. Поэтому мы берем все риски повреждения механизмов автомобиля во время ремонта на себя и гарантируем исправную работу узлов, которые ремонтируем. В отличие от спецов-одиночек, которые орудуя дешевым оборудованием, подвергают электронику автомобилей риску безвозвратной гибели и обрекают владельцев на дорогостоящую замену, диагностируя в случае неудачи фатальную неисправность блока и перекладывая риск порчи блока на владельца авто. Имея большой опыт работы с самыми разными автомобилями, мы устраняем неполадки точно и грамотно. Передав автомобиль на ремонт в ЧЕК и ЧИП, вы можете быть уверены в быстром и квалифицированном решении практически любой проблемы. С нами надежно — проверено временем. Ждем вас в сети автосервисов ЧЕК и ЧИП!

    С уважением, генеральный директор

    Балабанов Александр Валерьевич

    +7 (923) 245 98 99

    Если вы столкнулись с проблемой или у вас есть предложение, напишите письмо директору. Мы разберемся в ситуации и обязательно решим ее.

    Подробнее

    Письмо директору

    Контакты

    Спасибо

    Наш администратор свяжется с Вами
    в течение нескольких часов.

    Top

    Лямбда-зонд — до и после

    Цель этого испытания — изучить работу лямбда-зондов до и после каталитического нейтрализатора.

    Как выполнить тест

    Просмотрите рекомендации по подключению.

    1. Используйте данные производителя для определения функции цепей датчика кислорода до и после каталитического нейтрализатора.
    2. Подключить Канал PicoScope A . к цепи выходного сигнала датчика перед кат.
    3. Подключить Канал PicoScope B . к цепи выходного сигнала датчика пост-кат.
    4. Запустите двигатель и дайте ему поработать, пока не будет достигнута нормальная рабочая температура, затем дайте ему поработать на холостом ходу.
    5. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
    6. Запустите область, чтобы увидеть данные в реальном времени.
    7. С вашими осциллограммами на экране остановите осциллограф.
    8. Используйте буфер сигналов , увеличение и Измерения инструменты для изучения формы сигнала.

    Пример сигнала

    Примечания к форме сигнала

    Эти известные исправные сигналы имеют следующие характеристики:

    • Сигнал датчика перед каталитическим нейтрализатором Канал A периодически переключается между примерно 0,1 В (указывает на бедную смесь) и 0,8 В (указывает на богатую смесь).
    • Переход сигнала перед каталитическим нейтрализатором с обедненной смеси на богатую или наоборот занимает около 0,5 с.
    • Сигнал датчика после каталитического нейтрализатора, канал B , остается около 0,1 В, что указывает на бедную смесь на выходе каталитического нейтрализатора, независимо от входных сигналов обогащенной смеси, показанных датчиком перед каталитическим нейтрализатором, канал A .

    Библиотека кривых

    Перейдите к строке раскрывающегося меню в нижнем левом углу окна Библиотеки кривых и выберите Датчик кислорода/O2/лямбда .

    Дополнительные указания

    Лямбда-зонд также называется кислородным датчиком или датчиком O 2 или датчиком кислорода в выхлопных газах с подогревом (HEGO). Он играет очень важную роль в контроле выбросов выхлопных газов на автомобилях с каталитическими нейтрализаторами. Датчик предварительного каталитического нейтрализатора устанавливается в выхлопную трубу перед каталитическим нейтрализатором, а автомобили, использующие новый EOBD2, также имеют лямбда-зонд после каталитического нейтрализатора.

    Датчики имеют различное количество электрических соединений, максимум до четырех проводов. Они реагируют на содержание кислорода в выхлопной системе и создают небольшое напряжение в зависимости от воздушно-топливной смеси, наблюдаемой в данный момент. Диапазон напряжения, в большинстве случаев, варьируется между 0,2 и 0,8 вольта: 0,2 вольта указывает на обедненную смесь, а 0,8 вольта на более богатую смесь.

    Автомобиль, оснащенный лямбда-зондом, называется «замкнутым контуром», что означает, что после сгорания топлива в процессе сгорания датчик анализирует полученные выбросы и соответствующим образом регулирует подачу топлива в двигатель.

    Лямбда-зонды могут иметь нагревательный элемент, который нагревает датчик до оптимальной рабочей температуры 600 °C. Это позволяет расположить датчик дальше от источника тепла на коллекторе в «более чистом» месте. Датчик не работает при температуре ниже 300 °C.

    Лямбда-зонд представляет собой два пористых платиновых электрода. Внешняя поверхность электрода подвергается воздействию выхлопных газов и покрыта пористой керамикой, а внутренняя поверхность с покрытием подвергается воздействию свежего воздуха.

    Наиболее часто используемый датчик имеет элемент из диоксида циркония, вырабатывающий напряжение при наличии разницы в содержании кислорода между двумя электродами. Затем этот сигнал отправляется в электронный блок управления (ECM), и смесь корректируется соответствующим образом.

    Титан также используется в производстве другого типа лямбда-зонда, который обеспечивает более быстрое время переключения, чем более распространенный циркониевый датчик. Кислородный датчик Titania отличается от датчика Zirconia тем, что он не способен генерировать собственное выходное напряжение и поэтому зависит от 5-вольтового питания от ECM автомобиля. Опорное напряжение изменяется в зависимости от соотношения воздух-топливо в двигателе, при этом на бедной смеси возвращается всего 0,4 вольта, а на богатой смеси — около 4,0 вольт.

    Модуль управления двигателем будет контролировать подачу топлива в «замкнутом контуре» только тогда, когда позволяют соответствующие условия, что обычно происходит на холостом ходу, при малой нагрузке и в крейсерском режиме. Когда автомобиль ускоряется, ECM допускает перегрузку и игнорирует лямбда-сигналы. Это также происходит во время начального разогрева.

    Датчики из титана и циркония при правильной работе переключаются примерно раз в секунду (1 Гц) и оба начинают переключаться только после достижения нормальной рабочей температуры. Это переключение можно наблюдать на осциллографе или с помощью мультиметра по напряжению низкого диапазона. На осциллографе результирующий сигнал должен выглядеть так, как показано на рисунке выше. Если частота переключения медленнее, чем ожидалось, снятие датчика и его очистка с помощью спрея с растворителем может улучшить время отклика.

    Постоянное высокое напряжение на выходе Zirconia указывает на то, что двигатель постоянно работает на обогащенной смеси и выходит за пределы диапазона регулировки ECM; тогда как низкое напряжение указывает на обедненную или слабую смесь.

    Напряжение переключения на датчике после каталитического нейтрализатора указывает на то, что газы проходят через керамический монолит каталитического нейтрализатора, не подвергаясь химическому изменению, и, следовательно, каталитический нейтрализатор требует замены заведомо исправным, при условии, что форма сигнала до каталитического нейтрализатора находится в пределах Технические характеристики.

    Типичный циркониевый лямбда-зонд имеет четыре провода. Цвета варьируются в зависимости от производителя, но наиболее распространенное расположение показано ниже.

    Верхний провод: белый нагреватель (+)
    2-й провод: белый нагреватель (-)
    3-й провод: черный — сигнал
    4-й провод: серый — масса

    GT128-3

    Отказ от ответственности меняется без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

    Подходящие аксессуары

    Помогите нам улучшить наши тесты

    Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить отзыв.

    Добавить комментарий

    Проверка и устранение неисправностей лямбда-зонда

    Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

    ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

    Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



    λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

    обогрев лямбда-зонда

    достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



    Преимущество:
    Они больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

    Использование нескольких лямбда-зондов

    С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



    Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



    Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

    НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

    Неисправний датчик Lambda может вызвать следующие симптомы:

    • Высокий потребление топлива
    • Плохой производительность двигателя
    • Выбросы выхлопных выхлопных газов
    • Индикатор двигателя. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

      Существует несколько причин неисправности:

      • Внутренние и внешние короткие замыкания
      • Отсутствие заземления/питания
      • Перегрев
      • Отложения/загрязнение
      • Механические повреждения
      • Использование этилированного топлива/присадок

      Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке показаны причины диагностированных неисправностей:

      Датчики без подогрева

      Диагностированные неисправности Причина
      0215 Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
      Неправильный впуск воздуха, отсутствие эталонного воздуха Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано
      Повреждение из-за перегрева Температура выше 950 °C из-за неправильного зажигания точечный или клапанный люфт
      Плохой контакт на штекерных контактах Окисление
      Прерывавшие кабельные соединения Плотно маршрутизированные кабели, точки истирания, укусы грызунов
      Отсутствие заземления , Коррозион. Химическое старение Очень часто короткие маршруты
      Отложения свинца Использование этилированного топлива



      ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

      Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



      В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

      • Обрыв цепи,
      • Готовность к работе,
      • Короткое замыкание на массу блока управления,
      • Короткое замыкание на плюс
      • Обрыв кабеля и старение лямбда-зонда.


      Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



      Для этого блок управления рассчитывает следующие данные:

      • Максимальное и минимальное обнаруженное значение напряжения датчика,
      • Время между положительным и отрицательным фронтами,
      • Регулятор лямбда-контроля, регулирующий переменную в зависимости от богатой и обедненной смеси,
      • Управление порог лямбда-регулирования,
      • Напряжение датчика и продолжительность периода.

      ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

      Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



      Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

      Проверка лямбда-зонда с помощью тестера выхлопных газов

      Тестер выхлопных газов

      Одним из самых быстрых и простых тестов является измерение с помощью анализатора выбросов четырех газов.



      Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



      В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



      Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

      Проверка лямбда-зонда с помощью мультиметра

      Мультиметр

      Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



      Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



      Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



      Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это гарантирует достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

      Проверка лямбда-зонда осциллографом

      Схема сигнала лямбда-зонда

      Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



      Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



      Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



      Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

      • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
      • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

      Проверка лямбда-зонда с помощью тестера лямбда-зондов

      Тестер лямбда-зондов

      Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



      Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



      Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

      Проверка состояния защитной трубки

      В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

      ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

      Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



      Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

      Different connection options and cable colors

      Unheated probes

      Number of cables Cable colour Connection
      1 Black Signal (ground via housing)
      2 Черный Сигнал
      Заземление



      Датчики с подогревом

      Number of cables Cable colour Connection
      3 Black
      2 x white
      Signal (ground via housing) of heating element
      4 Black
      2 x белый
      Серый
      Сигнал, нагревательный элемент, заземление



      Зонды из диоксида титана

      Количество кабелей Цвет кабеля Соединение
      4 Красный
      Белый
      Черный
      Желтый
      Элемент отопления (+)
      Hatting
      Желтый
      Элемент отопления (+)
      Hapt
      . )
      4 Черный
      2 x белый
      Серый
      Нагревательный элемент (+)
      Нагревательный элемент (-)
      Сигнал (-)
      Сигнал (+)
      7 (Необходимо учитывать данные производителя)

      ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО

      Трехкомпонентный каталитический нейтрализатор и лямбда-зонд · Technipedia · Motorservice

      Настройки

      Вернуться к поиску

      Информация об использовании

      Как работают трехкомпонентные каталитические нейтрализаторы? Для чего они нам нужны? Что такое контрольный датчик? Что мы имеем в виду, когда говорим о мониторном зонде? Как работают лямбда-зонды? Вы можете найти ответы здесь.

      Дополнительная очистка отработавших газов

      Первичные выбросы, такие как окись углерода, оксиды азота, двуокись серы и углеводороды, образуются в цилиндрах во время сгорания. Система доочистки выхлопных газов преобразует эти первичные выбросы в менее вредные выхлопные газы. В идеале остаются только азот, углекислый газ и вода.
      Классический метод доочистки отработавших газов — «управляемый трехкомпонентный каталитический нейтрализатор». Здесь одновременно протекают три химические реакции восстановления и окисления. Лямбда определяется с помощью лямбда-зонда перед каталитическим нейтрализатором, также известного как контрольный датчик. Принимая это значение в качестве входной переменной, система управления двигателем управляет добавлением топлива для обеспечения эффективного сгорания.

      Принцип работы лямбда-зонда

      Работа каталитического нейтрализатора контролируется системой бортовой диагностики (OBD). Попадание несгоревшего топлива в выхлопные газы может привести к повреждению каталитического нейтрализатора. Каталитический нейтрализатор также со временем стареет и постепенно теряет способность преобразовывать загрязняющие вещества. Поэтому второй лямбда-зонд после каталитического нейтрализатора следит за состоянием каталитического нейтрализатора. Этот второй датчик называется контрольным датчиком.
      Лямбда-зонды измеряют содержание кислорода в выхлопных газах. Если сигналы контрольного датчика и контрольного датчика слишком похожи, это свидетельствует о том, что в каталитическом нейтрализаторе почти не происходит очистка отработавших газов. Каталитический нейтрализатор неисправен, и OBD сообщает об этом.

      Ключевые слова :
      лямбда-зонд
      Группа товаров :
      Контроль выбросов

      видео

      Принцип работы трехкомпонентного каталитического нейтрализатора и лямбда-зонда

      Группы продуктов на ms-motorservice.

      com

      Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

      Использование файлов cookie и защита данных

      Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

      Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

      Настройки конфиденциальности

      Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

      Измените настройки конфиденциальности, нажав на соответствующие кнопки

      • Необходимый
      • Удобство
      • Статистика
      Необходимый

      Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

      Этот веб-сайт будет:
      • Сохранение файлов cookie, необходимых системе
      • Сохранение настроек, которые вы делаете на этом веб-сайте

      Этот сайт никогда не будет делать следующее без вашего согласия:
      • Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
      • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
      • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
      Удобство

      Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

      Этот веб-сайт будет:
      • Сохранение файлов cookie, необходимых системе
      • Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

      Этот сайт никогда не будет делать следующее без вашего согласия:
      • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
      • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

      Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

      Как проверить датчик кислорода



        Следующая статья взята из моей книги «Стратегии диагностики современных автомобильных систем — тестирование датчиков». Здесь я не буду вдаваться в подробности конструкции датчика O2, так как это скорее обучение его тестированию и диагностике. Не стесняйтесь звонить мне с любыми вопросами по номеру, указанному здесь. Наслаждайтесь…

      Датчик O2 или кислорода работает как крошечный генератор напряжения. Фактически он выдает напряжение в теоретическом диапазоне от 0,01 до 0,9 В.8 вольт. Это происходит в зависимости от содержания кислорода в выхлопе. Этот сигнал является основным входом для ECM, который он использует для управления топливно-воздушной смесью и выбросами.

      Принцип действия

      Датчик O2 измеряет содержание кислорода в выхлопных газах. Чувствительная способность датчика O2 достигается за счет создания небольшого напряжения, пропорционального содержанию кислорода в выхлопных газах. Другими словами, при низком содержании кислорода возникает высокое напряжение (0,90 В — богатая смесь), а при высоком содержании кислорода — низкое напряжение (0,10 В — бедная смесь). Хотя теоретически датчик O2 должен циклически колебаться между 0,00 вольт и 1,00 вольт, в действительности он колеблется между 0,10 вольт и 0,9 вольт.0 вольт.

      Во многих современных автомобилях датчик O2 заменен датчиком AFR или широкополосным датчиком. Но задний или задний датчик O2 — это все тот же старомодный датчик O2.

      При анализе сигналов датчика O2 очень важны несколько ключевых моментов.

      • Датчик O2 будет циклически изменяться от 0,10 до 0,90 или почти 1 вольт.

      • Датчик O2 должен достигать отметки амплитуды 0,8x В при полной работе.

      • Датчик O2 также должен достигать отметки амплитуды 0,1x В при полной работе.

      (Полная работа означает, что двигатель полностью прогрет, рабочая температура датчика O2 выше 600 градусов по Фаренгейту, и отсутствуют топливные или механические проблемы.

      • Передний кислородный датчик должен циклически переключаться не реже одного раза в секунду, что будет отображать 3 перекрестных отсчета на PID-сканере диагностического прибора.

      • Силикон является основной причиной загрязнения O2.

      • Датчику O2 легче перейти от богатого к бедному, чем наоборот.

      • Датчики O2 склонны к сбою при богатом смещении. Другими словами, они склонны смещать свою цикличность в верхнюю или богатую сторону шкалы напряжения.

      • В корпусе датчика O2 имеется небольшое отверстие, которое позволяет ему брать внешний эталонный кислород.

      • Вопреки мнению многих людей, датчик O2 НЕ БУДЕТ работать сам по себе. Цикл датчика O2 является прямым результатом реакции ECM на изменения в смеси.

      • Когда O2 циклически повторяется и каждую секунду пересекает отметку 0,450 В, система находится в ЗАМКНУТОМ КОНТУРЕ.

      • Несмотря на то, что датчик O2 работает циклически и пересекает 0,450 вольта (ECM в замкнутом контуре), это НЕ означает, что он работает правильно.

      • Работа датчика O2 чрезвычайно важна не только для поддержания низкого уровня выбросов HC и CO, но и для снижения NOx.

      • Эффективность каталитического нейтрализатора зависит от правильного цикла работы датчика O2. Каталитическому нейтрализатору необходимо, чтобы датчик O2 работал с соответствующей амплитудой и частотой, чтобы он работал с максимальной эффективностью.

      • Датчик O2 с высоким напряжением не обязательно означает, что смесь богата или имеет высокое содержание топлива. Проблема с клапаном рециркуляции отработавших газов также приведет к высокому уровню сигнала O2.

      • Сигнал датчика O2 застрял на уровне 450 мВ, что свидетельствует об обрыве цепи датчика O2 (сигнальный провод) или неисправности заземления сигнала O2. Значение 450 мВ называется напряжением смещения и не является одинаковым для всех производителей. Некоторые производители используют специальное заземление датчика O2. Такой провод заземления крепится к блоку цилиндров или шасси и питает только контакт заземления ECM O2. Цепь O2 затем заземляется через внутреннюю часть электронной платы ECM с помощью этого заземляющего провода. Потеря этого заземления также приведет к тому, что сигнал датчика O2 будет около 450 мВ, что делает его похожим на разомкнутую цепь. То же самое верно и для Chrysler, но они используют другое напряжение смещения O2, которое обычно составляет от 2,00 до 4,00 вольт. Помните, что эта цепь напряжения смещения имеет очень малый ток.

      Большое заблуждение техников, пытающихся понять датчики O2, состоит в том, что они работают сами по себе. Датчик O2 просто считывает содержание кислорода в выхлопных газах, ВОТ ЭТО . Избыток кислорода в виде обычного окружающего воздуха приведет к низкому сигналу напряжения датчика O2 (ниже 0,450 вольт), а его недостаток приведет к высокому сигналу напряжения (более 0,450 вольт). Заклинивший открытый клапан рециркуляции отработавших газов создаст недостаток кислорода в выхлопных газах, поскольку весь кислород в рециркулирующих выхлопах уже сожжен. ECM иногда использует датчик O2 для проверки правильной работы EGR и при необходимости устанавливает код. Итак, имейте в виду тот факт, что автомобиль может работать на обедненной смеси, потому что ECM видит сигнал богатого O2 из-за неисправного (застрявшего в открытом положении) клапана EGR. Поскольку модуль ECM видит богатый сигнал, он попытается скорректировать его с помощью команды обеднения и понизить сигнал высокого напряжения датчика O2. В более новых системах без EGR этой проблемы нет, поскольку эффект EGR достигается за счет изменения фаз газораспределения. Однако проблема с перекрытием фаз газораспределения создаст тот же эффект, что и заклинивший открытый клапан рециркуляции отработавших газов.



      Условия, влияющие на работу

      ПРИМЕЧАНИЕ: ПРИ ПРОВЕРКЕ ДАТЧИКА O2 ВАЖНО ПРОВЕСТИ ИЗМЕРЕНИЯ НА ХОЛОСТОМ ХОДУ И 2000 ОБ/МИН. ПОМНИТЕ, ЧТО ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА ДАТЧИКА O2 ВАЖНА ДАЖЕ НА НОВЫХ ДАТЧИКАХ O2 С ПОДОГРЕВОМ (не датчики AFR). ПРЕДВАРИТЕЛЬНО ПОДГОТОВЬТЕ ДАТЧИК O2, ПОВЫШАЯ ОБОРОТЫ ДВИГАТЕЛЯ ДО 2000 ОБ/МИН ПРИМЕРНО НА 15 СЕКУНД. ТЕМПЕРАТУРА ДАТЧИКА O2 ДОЛЖНА БЫТЬ ВЫШЕ 600 ºF. ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ. ДОЛГИЕ ПЕРИОДЫ ПРОСТОЯ МОГУТ СДЕЛАТЬ НЕОБОГРЕВАЕМЫЙ ИЛИ СТАРЫЙ ДАТЧИК O2 СЛИШКОМ ХОЛОДНЫМ, ЧТОБЫ ОНО ВООБЩЕ НЕ РАБОТАЛО. В ТО ЖЕ ВРЕМЯ НЕ ПЫТАЙТЕСЬ ВКЛЮЧИТЬ ПОДОГРЕВАЕМЫЙ ДАТЧИК O2 ПРИНУДИТЕЛЬНО. ДАТЧИК О2 С НЕИСПРАВНЫМ НАГРЕВАТЕЛЕМ ПЕРЕХОДИТ В ЗАМКНУТУЮ КОНТУРУ ПОСЛЕ ХОРОШЕГО ПРОГРЕВАНИЯ.

      После того, как двигатель прогреется (датчик кислорода не влияет на работу двигателя, пока двигатель холодный), ЕСМ ищет значение кислорода. Отметка 0,450 вольт почти повсеместно считается промежуточной точкой или точкой пересечения для работы датчика O2. Если сигнал находится на богатой стороне (выше 0,45 В), то ECM ответит командой обеднения (уменьшая пульсацию форсунки), или, если сигнал находится на обедненной стороне (ниже 0,45 В), тогда ECM

      ответит. с богатой командой (увеличение пульсации форсунки). Величина коррекции импульса форсунки пропорциональна напряжению, наблюдаемому ECM на сигнальном проводе датчика O2. Чем выше напряжение, тем больше ECM сокращает время включения форсунки. Чем ниже напряжение, тем больше ECM увеличивает время включения форсунки. ECM постоянно делает именно это, слегка увеличивая и уменьшая пульсацию форсунки. Постоянная регулировка придает сигналу датчика O2 вид переключения (синусоидальная волна) на экране осциллографа.

      ПРИМЕЧАНИЕ : Корректировка топливного импульса ECM, постоянно выполняемая по сигналу форсунки, на сканере называется КРАТКОВРЕМЕННОЙ КОРРЕКЦИЕЙ ТОПЛИВА (GM назвала это ИНТЕГРАТОРОМ) и ДОЛГОСРОЧНОЙ КОРРЕКЦИЕЙ ТОПЛИВА (GM назвала это БЛОК ОБУЧЕНИЕМ). FUEL TRIMS — это системное отклонение импульса BASE-INJECTION. Анализ LTFT и STFT — отличный способ узнать тенденцию потребления топлива конкретным транспортным средством или насколько хорошо этот автомобиль работает в отношении контроля расхода топлива. STFT и LTFT — это первое, на что следует обратить внимание при оценке проблем с контролем подачи топлива.

      Тот факт, что сигнал датчика O2 переключается между богатой смесью и обедненной смесью, также показывает, что ECM управляет пульсацией форсунки и, следовательно, система находится в режиме замкнутого контура. Считается, что ECM, находящийся в полном контроле (циклирование датчика O2), находится в замкнутом контуре из-за действия замкнутого контура от датчика O2 к ECM и импульсному управлению форсункой, затем к датчику O2 и обратно к ECM. Контроллер ЭСУД должен находиться под контролем все время, за исключением режимов прогрева, WOT, повышения мощности и режима торможения.

      Датчик O2 должен не только циклироваться, но и достаточно быстро (правильная частота) и достаточно широко (правильная амплитуда). На сигнальном проводе должен быть виден хотя бы один цикл в секунду (1 Гц), чтобы О2 считался хорошим (не ленивым). При одном цикле в секунду кривая прицела пересекает отметку 0,450 В примерно 3 раза, что ECM распознает как 3 перекрестных отсчета. Медленно работающий кислородный датчик оказывает разрушительное воздействие на каталитический нейтрализатор и выбрасывает в атмосферу чрезмерное количество выбросов.

      Цикл — это полные богатые и обедненные гребни сигнала датчика O2 при пересечении точки напряжения 0,45. Правильная амплитуда относится к способности датчика O2 достигать полного обогащения (0,90 вольт) и полного обеднения (0,10 вольт) при езде на велосипеде. Чем выше напряжение на сигнальной линии O2, тем больше ECM уменьшает пульсацию на форсунках. Чем ниже напряжение на сигнальной линии O2, тем сильнее ECM увеличивает пульсацию форсунки. Это причина, по которой датчик O2, который не считывает смесь должным образом, на полной амплитуде и частоте, фактически вводит ECM в заблуждение в сторону неправильной схемы управления подачей топлива. Как только датчик O2 достигнет правильной температуры 600 ºF, найдите цикл сигнала O2 с правильной амплитудой и частотой, и он обязательно укажет на исправно работающий датчик O2.



      Проверка компонентов

      ПРИМЕЧАНИЕ. В ранних системах OBD ​​II датчик O2 после каталитического нейтрализатора не влияет на управление подачей топлива. Посткаталитический датчик O2 изначально отвечал только за контроль эффективности каталитического нейтрализатора. В большинстве систем сигнал датчика O2 после преобразователя никогда не должен имитировать сигнал O2 до катализатора или следовать за ним. Это может указывать на неисправность или низкую способность хранения кислорода в конвертере. В ранних системах OBD ​​II датчик O2 после катализатора должен показывать небольшие колебания напряжения на осциллографе или вообще не показывать их, поскольку все колебания смеси поглощаются каталитическим нейтрализатором.

      Примерно в 1999 модельном году на рынке появился новый тип преобразователя под названием «Преобразователь с низким содержанием кислорода» или LOC. При LOC датчики O2 до и после работают с одинаковой скоростью. Эти преобразователи тестируются путем измерения времени задержки между двумя сигналами. Дальнейшее развитие этой системы заключается в том, что сигнал постпреобразователя также используется для коррекции A/F, но в меньшей степени.

      Эти простые шаги следует выполнять при проверке датчиков O2.

      1. Просканируйте автомобиль на наличие кодов датчика O2 и проанализируйте поток данных PID. Напряжение датчика O2 должно нормально колебаться с надлежащей амплитудой и частотой. Датчик O2, застрявший при фиксированном напряжении смещения, является признаком обрыва цепи O2 или отсутствия заземления датчика O2 (выделенного). Если возможно, используйте графический мультиметр для анализа данных датчика O2, чтобы определить возможные проблемы.

      2. Считывая значения сканирования, нажмите на дроссельную заслонку и наблюдайте за минимальными и максимальными значениями датчика O2 (от 0,1x вольт до 0,9).х вольт). Хотя это не является окончательным доказательством правильной работы датчика O2, оно служит предварительным признаком правильной работы.

      3. Некоторые производители автомобилей используют специальный провод заземления датчика O2, который заземляется где-то на блоке двигателя или шасси. Потеря или разрыв этого заземляющего провода сделает датчик O2 бесполезным. Этот провод массы питает только цепь датчика кислорода ECM. Масса основного двигателя не питает цепь датчика O2 этого типа.

      4. Проверьте целостность провода датчика O2. Большинство датчиков O2 смещены, и открытый сигнальный провод даст показания любого напряжения смещения. Цепи O2 более поздних моделей Jeep / Chrysler, как правило, имеют смещение около 2 или 4 вольт, поэтому постоянное показание около 2 или 4 вольт на Chrysler также является признаком обрыва цепи. Во многих из этих случаев ECM выдает код «Высокое напряжение датчика O2».

      5. Наконец, проверьте правильность работы датчика O2 с помощью осциллографа или графического мультиметра. Проверьте правильность амплитуды и частоты. Помните, что показания датчика O2 сканера являются только интерпретируемыми значениями и могут не отображать реальное значение напряжения. Это причина для выполнения этого окончательного ручного теста.

      Надеюсь, вам понравилась эта статья о тестировании датчиков O2. Он в значительной степени основан на одной из моих публикаций и доступен здесь, в LinkedIn. Для получения более подробной информации об автомобильных технологиях посетите наш канал YouTube (ADPTraining), DIYCarDoctor и Automotive-Diagnostics-Publishing. Спасибо… Мэнди.

      Есть код p0420? Вам может понадобиться кислородный датчик, а может и не понадобиться.

      Когда сканируются индикаторы проверки двигателя, код p0420 является очень распространенным результатом. На самом деле это общий код, означающий, что его можно сбросить с любого автомобиля после 1996 года. Обычно люди думают, что код p0420 указывает на необходимость замены кислородных датчиков, но это определенно не всегда так.

      Код p0420: пора заменить кислородный датчик?

      Общие сведения о датчиках кислорода

      Компьютер впрыска топлива использует датчики кислорода для постоянной точной настройки количества топлива, впрыскиваемого в двигатель. В вашем автомобиле будет как минимум два датчика, а может быть и четыре (если ему не больше 20 лет или около того, в этом случае у него может быть только один датчик или вообще ни одного). Один датчик находится прямо перед каталитическим нейтрализатором. Этот датчик позволяет компьютеру двигателя постоянно регулировать количество топлива, подаваемого в двигатель, обеспечивая правильное сгорание и наилучшие характеристики и выбросы. Второй датчик вкручивается в выхлопную трубу сразу за каталитическим нейтрализатором. Этот датчик проверяет работу каталитического нейтрализатора, чтобы убедиться, что он вычищает последние остатки загрязнения из выхлопных газов.

      Кислородные датчики являются лишь частью большей системы, то есть, если выдается код p0420 (или p0141, или p0135), это не обязательно означает, что кислородные датчики нуждаются в замене. Скорее, в этой системе может быть что-то еще, из-за чего датчики кислорода выглядят неисправными. На самом деле это относится к большинству кодов проверки двигателя.

      Распространенные причины кода p0420 (или аналогичного)
      • Неисправный датчик

        Сенсоры могут выходить из строя, обычно просто становясь все ленивее и ленивее, пока компьютер не перестанет доверять их выходным данным. Когда компьютер изменяет соотношение воздух-топливо несколько раз в секунду, а датчик не успевает за ним, есть набор кодов, который загорается индикатором проверки двигателя. Иногда датчик может полностью выйти из строя, часто из-за отравления этилированным бензином (что в настоящее время не очень распространено) или атмосферными химическими веществами. Как вы увидите, просто заменить датчик — плохая идея. Целесообразно проверить дальше и посмотреть, есть ли что-то не так, что привело к сбою.

      • Плохая проводка Датчики

        имеют четыре хрупких провода, ведущих к ним, два для сигнала к компьютеру и два для небольшого нагревательного элемента, который помогает им быстрее нагреться до рабочей температуры при холодном запуске. Провода, которые оборваны, расплавлены на горячих выхлопных трубах или подверглись коррозии, будут давать ошибочные или отсутствующие показания.

      • Неисправность свечи зажигания, провода или топливной форсунки

        Любой из них может привести к пропуску зажигания в одном или нескольких цилиндрах. Поскольку кислород в этом баллоне не сгорает, лишний кислород в этом баллоне проходит через датчик O2. Это заставляет компьютер думать, что он впрыскивает недостаточно топлива. Опасность заключается в том, что дополнительное топливо, впрыскиваемое для компенсации, в конечном итоге сгорает в каталитическом нейтрализаторе. Это быстро наносит ущерб. Точно так же частично забитая топливная форсунка (по одной на каждый цилиндр вашего двигателя) может впрыскивать слишком мало топлива в один цилиндр. Компьютер может запутаться в показаниях. Любая путаница выдаст код, а также надоедливую лампочку CHECK ENGINE.

      • Негерметичные выхлопные трубы

        Негерметичная выхлопная труба, очевидно, может пропускать выхлопные газы из трубы в месте утечки. Но при той же протечке в трубу может подсасываться и воздух. Если эта утечка находится перед датчиком, он увидит дополнительный кислород и установит код неисправности.

      • Неисправный каталитический нейтрализатор

        Это дорогостоящий ремонт, но часто встречается с кодом p0420. По этой причине мы настоятельно рекомендуем проводить диагностику перед выполнением любых замен.

      Это обычные вещи; существует множество других, часто неясных причин, по которым могут быть установлены коды датчика O2.

      Теперь, когда у вас есть некоторые сведения, обратитесь к механику

      Код неисправности, указывающий на кислородный датчик (например, p0420, p0135, p0141 или другие), — это только первый шаг в диагностике проблемы вашим механиком. Оказывается, большинство проблем, из-за которых устанавливаются коды датчиков кислорода, не являются результатом неисправности датчика.

      Итак, автоматическая установка нового датчика из-за кода, связанного с датчиком, — это большая игра . Хороший механик всегда будет использовать эти коды неисправностей просто как отправную точку в своей диагностике. Хороший клиент, который провел свое исследование (вы!), попросит поставить диагноз. Теперь вы знаете, почему нельзя просто запросить быструю замену первой детали, на которую указывает код проверки двигателя.

      Нужен надежный механик? Не смотрите дальше, чем Openbay. Сравните цены, рейтинги и отзывы лучших механиков в вашем регионе онлайн за считанные минуты.


      Присоединяйтесь к Openbay сегодня — это бесплатно

      Персонал Openbay

      Разбираемся в датчиках: кислородный датчик

      Практические рекомендации

      Как это работает измеряет количество кислорода в выхлопе. Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов. Из-за этого вам захочется узнать, что он делает, почему он выходит из строя и, что важно, как заменить его, когда он выходит из строя.

      Как работает датчик O2?

      Большинство автомобилей имеют как минимум два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. «Предварительный датчик» регулирует подачу топлива, а нижний датчик измеряет эффективность каталитического нейтрализатора.

      Датчики O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальной оболочке датчика и достигают чувствительного элемента или внутренней ячейки. С другой стороны внутренней камеры кислород из воздуха за пределами выхлопа проходит вниз по датчику O2 и контактирует с ним. Разница в количестве кислорода между тем, что присутствует в наружном воздухе, и тем, что присутствует в выхлопных газах, способствует потоку ионов кислорода и создает напряжение.

      Если смесь выхлопных газов слишком богата и в выхлопных газах слишком мало кислорода, на электронный блок управления двигателем (ECU) отправляется сигнал уменьшить количество топлива, подаваемого в цилиндр. Если смесь выхлопных газов слишком бедная, то подается сигнал увеличить количество используемого топлива в двигателе. Слишком много топлива производит углеводороды и угарный газ. Слишком малое количество топлива производит загрязняющие вещества оксида азота. Сигнал датчика помогает поддерживать правильный состав смеси. Широкополосные датчики O2 имеют дополнительную ячейку накачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух/топливо.

      Почему датчики O2 выходят из строя?

      Поскольку кислородный датчик находится в потоке выхлопных газов, он может загрязниться. Распространенными источниками загрязнения являются чрезмерно обогащенная топливная смесь или просачивание масла в старом двигателе, а также сгорание охлаждающей жидкости двигателя в камере сгорания в результате утечки через прокладку двигателя. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика датчика кислорода, что приведет к увеличению времени отклика или сдвигу кривой напряжения датчика и, в долгосрочной перспективе, к снижению производительности датчика.

      На что обращать внимание при отказе датчика кислорода

      Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух/топливо, поэтому он в конечном итоге угадывает. По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:

      • Индикатор «Проверьте двигатель»: хотя индикатор «Проверить двигатель» может загораться по многим причинам, обычно это связано с проблемой, связанной с выбросами.
      • Плохая экономия топлива: неисправный кислородный датчик нарушит воздушно-топливную смесь, что приведет к увеличению расхода топлива.
      • Неравномерный холостой ход двигателя или пропуски зажигания: поскольку выходной сигнал кислородного датчика помогает контролировать синхронизацию двигателя, интервалы сгорания и соотношение воздуха и топлива, неисправный датчик может привести к неровной работе автомобиля.
      • Вялая работа двигателя.

      Поиск и устранение неисправностей датчика O2

      Чтобы определить источник неисправности датчика O2, выполните следующие действия:

      • Считайте все коды неисправностей с помощью диагностического прибора. Обратите внимание, что при возникновении проблем с датчиками O2 часто возникает несколько кодов неисправностей.
      • Лямбда-зонды
      • имеют внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно довольно низкое.
      • Проверьте подачу питания на ТЭН — часто эти провода одного цвета.
      • Осмотрите электрический разъем на наличие повреждений или загрязнений.
      • Осмотрите выпускной коллектор и топливные форсунки на наличие утечек, а также состояние компонентов зажигания — это может повлиять на работу датчика.
      • Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью анализатора выброса четырех или пяти газов.
      • С помощью осциллографа проверьте сигнал как на холостом ходу, так и прибл. обороты двигателя 2500 об/мин.
      • Используйте оперативные данные для проверки наличия сигнала, если доступ к проводке датчика затруднен.
      • Проверьте состояние защитной трубки элемента зонда на наличие признаков повреждения и загрязнения.

      Общие коды неисправностей

      Общие коды неисправностей и причины включают:

      • P0135 : кислородный датчик перед каталитическим нейтрализатором 1, контур обогрева / обрыв
      • P0175 : система слишком богатая (ряд 2)
      • P0713 : Неисправность корректировки топливоподачи (ряд 2)
      • P0171 : система слишком бедная (ряд 1)
      • P0162 : Неисправность цепи датчика О2 (ряд 2, датчик 3)

      Как заменить датчик O2

      Перед заменой датчика необходимо диагностировать проблему. Подключите диагностический прибор, например, Delphi DS, выберите правильный автомобиль и считайте код(ы) неисправности. Подтвердите код неисправности, выбрав оперативные данные и сравнив значение подозреваемого неисправного датчика со значением заведомо работающего датчика. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения. Могут потребоваться другие инструменты или оборудование, чтобы определить, является ли причиной проблемы фактический датчик, а не проводка.

      • Поскольку многие автомобили последних моделей имеют несколько кислородных датчиков, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный датчик. Производители транспортных средств идентифицируют положения «bank1» и «bank2» и «front/back» и «pre/post» несколько по-разному, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.
      • Затем отсоедините проводное соединение.
      • Затем с помощью гаечного ключа или специального торцевого ключа O2 отвинтите датчик от гнезда. После отвинчивания выбросите старый датчик и замените его новым.

Добавить комментарий

Ваш адрес email не будет опубликован.
