Как правильно подключить колонки к усилителю: Организация домашней стереосистемы: подключение колонок к усилителю

Содержание

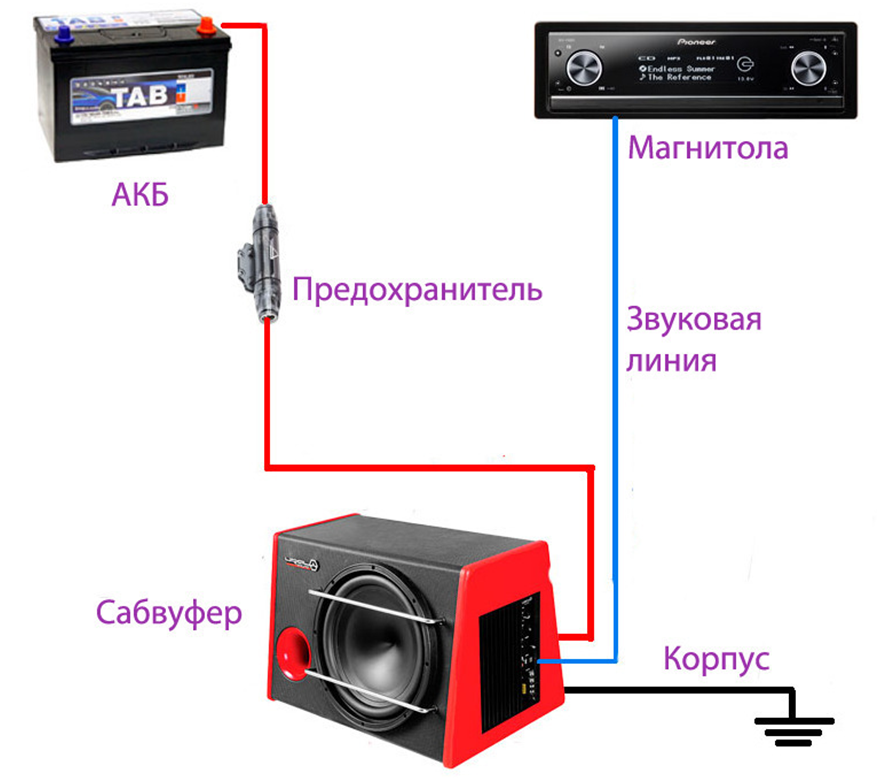

схема для дома и автомобиля

Организация акустики для авто или дома подразумевает соединение колонок и усилителя в единую цепь. Эта процедура проводится по правилам, так как только в этом случае минимизируются потери и искажения при воспроизведении музыки. Каждый желающий легко воспользуется подходящей схемой и сумеет подключить колонки к усилителю самостоятельно.

Содержание

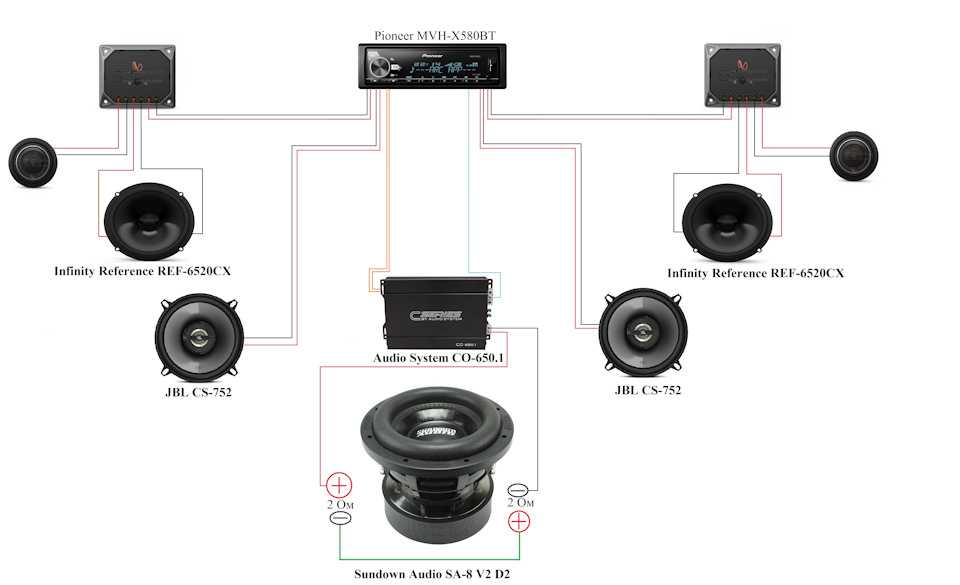

Способы подключения акустики к усилителю

Непосредственно перед началом сборки цепи важно тщательно проработать схему подключения, которая будет использоваться. Вид будет зависеть от характеристик усилителя, параметров применяемых колонок, а также источника питания.

Отдельно стоит рассматривать количество входов усилителя, поскольку это число формирует главные ограничения для акустической цепи. Распространены модели с двумя, четырьмя и шестью каналами, подходящие для подключения соответствующего количества нагрузок.

Колонки способны подключаться к усилителям параллельно, последовательно или параллельно-последовательно. Каждый способ имеет специфические особенности, которые надо учитывать, когда разрабатывается схема подключения динамиков к усилителю.

Параллельное соединение

схема параллельного соединения колонок с усилителем

Параллельное соединение представляется распространенным способом сборки акустической цепи. Процесс включает в себя следующие этапы:

  1. Первый канал усилителя, отмеченный маркировкой «-», соединяется с клеммой динамика под знаком «+».
  2. Далее клеммы «-» и «+» устанавливаются вместе в соответствующие разъемы.
  3. Оставшиеся элементы размещаются по тому же принципу.

Параллельное соединение обуславливает падение сопротивления нагрузки с увеличением выходной мощности. Причем мощность увеличивается пропорционально к количеству подключаемых динамиков. В процессе работы важно учитывать допустимую нагрузку на усилитель, а также количество поддерживаемых каналов.

Чтобы гарантировать долговечность и работоспособность созданной схемы, рекомендуется самостоятельно подобрать нагрузку с учетом результатов расчета суммарного сопротивления и показателя на каждое устройство.

Последовательное соединение

схема последовательного соединения колонок с усилителем

При последовательном соединении элементы нагрузки соединяются друг за другом, что объясняет некоторые специфические особенности подобных цепей. Сборка этого варианта схемы предусматривает выполнение следующих действий:

  1. Предварительно стоит подобрать такие динамики, у которых сопротивление будет одинаково. В противном случае качество звука окажется невысоким.
  2. Далее следует минусовую клемму одного динамика подсоединить к положительному каналу динамика номер два.
  3. После этого плюсовой кабель фиксируется на минусовой клемме усилителя.
  4. Минусовой кабель подключается к положительному входу усилителя.

При сборке подобной схемы важно учитывать, что соединить между собой можно сразу много колонок.

Параллельно-последовательное соединение

схема параллельно-последовательного соединения колонок с усилителем

Параллельно-последовательное соединение представляет собой специальный метод, объединяющий в себе два рассмотренных выше способа подключения колонок. С его помощью соединяются четыре колонки с двумя каналами и обеспечивается необходимое распределение мощности в процессе работы. Отдельного внимания заслуживает поочередное соединение изделий с низкими частотами и широкополосными устройствами. Однако перед использованием подобной схемы важно убедиться в работоспособности при нагрузке в 2 Ом.

Инструкция по сборке параллельно-последовательной схемы:

  1. Минусовой контакт первой колонки соединяется с плюсовым контактом второй колонки.
  2. Сюда же подключается третий элемент через минусовую клемму.
  3. Первый плюсовой контакт выводится в основной канал со знаком «+». Сюда же подключается свободная плюсовая клемма третьей нагрузки.
  4. Минусы второго и четвертого элементов также выводятся в вывод под знаком «-».
  5. Далее общие выводы моста подключаются к соответствующим клеммам усилителя.

При сборке подобной схемы важно учитывать полярность, поскольку ошибки способны привести к короткому замыканию. А если в это время на цепь подана нагрузка, не исключен выход усилителя из строя.

Если при первом запуске цепи будет слышно неприятное звучание, требуется оперативно выключить аппаратуру и обесточить схему. После этого потребуется внимательно изучить переходы проводов с отрицательных в положительные. Неприятный звук при работе свидетельствует о работе цепи в противофазе.

Иногда после сборки схемы один канал не работает. Тут стоит убедиться в том, что соединение кабелей с колонками надежно и контакту между клеммами ничего не мешает.

Что необходимо для подключения динамиков к усилителю

Для создания пассивной схемы воспроизведения, дополненной сабвуфером, потребуется двухканальный усилитель. При соединении большего количества воспроизводящих элементов стоит подбирать четырехканальные или даже более продвинутые аппараты.

Соединение колонок с усилителем реализуется при помощи акустических проводов RCA или же «тюльпан». Эти кабели раскрашены в красный и белый цвета, по которым можно без проблем определить нужный канал.

Толщина кабеля определяется по индексу американского стандарта (AWG). Чем он меньше, тем толще провод. Толстая проволока имеет меньшее сопротивление току, что накладывает отпечаток на качество звука и особенности воспроизведения.

таблица рассчета акустического кабеля

Для мощных усилителей с низкоимпедансной акустикой (4-6 Ом) лучше подбирать толстые кабели 12 или 14 калибра. При этом длина таких проводов способна превышать 15 метров без потерь качества или искажений звука.

Если длина прогона менее 15 метров, подойдут провода 16 калибра, предназначенные для работы с колонками на 8 Ом. Такой подход представляется экономически целесообразным, а также с кабелем легко взаимодействовать на этапе монтажа акустики.

Иногда требуется подключить усилок к колонкам без использования специальных разъемов. Тут потребуется использовать инструмент для зачистки. Требуется снять 1 см изоляции на конце кабеля, скрутить проволоку, а затем соединить с усилком подходящим способом.

разъем банан

Неплохим вариантом представляется самодельный разъем типа «Банан». Гарантирует надежный контакт с ресивером через встроенную в прибор винтовую клемму. Затем такой разъем можно быстро подсоединять или отключать.

Порядок подключения колонок к усилителю

Подключение акустики к усилителю реализуется при помощи соответствующих проводов, которые подсоединяются в нужные разъемы. При этом один конец подключается к колонке, а другой к разъему на передней части корпуса усилителя. При этом важно внимательно изучать все надписи и обозначения, находящиеся рядом с разъемами. Внимание стоит уделять местам с отметками по типу SCART, S-video, HDMI.

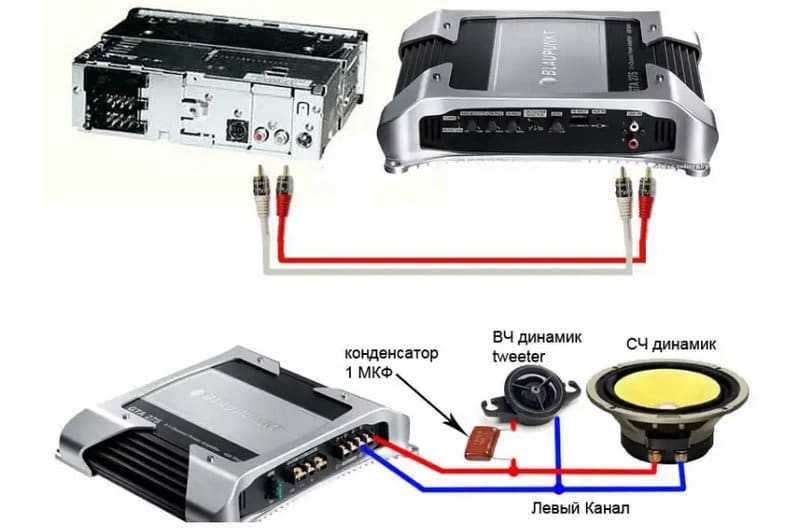

Далее сам усилок подключается к компьютеру, медиасистеме, телевизору, телефону или магнитоле автомобиля (в зависимости от назначения прибора). Стоит помнить, что при работе с техникой, которая имеет два выхода, нельзя использовать некоторые аппараты. Это касается подсоединения двух фронтальных колонок к сабвуферу при формировании пассивной акустики. Если пренебречь этим правилом, мощность в цепи станет слишком большой, что приводит к перегоранию устройства.

При использовании четырехканального усилка без проблем подключаются 4 активные колонки или 2 колонки вместе с сабвуфером.

Фронтальные аудио выходы на усилителе производители стараются показать пометками Front Left/Right и Rear Left/Right. На них стоит опираться в процессе сборки акустической схемы.

разъем RCA (тюльпан)

Для подключения используются специальные провода по типу RCA или тюльпан. Они будут состоять из двух кабелей разных цветов для каждого канала.

Многоканальную систему подключить к обычному усилителю без ограничений не получится. Выходом становится использование отдельного усилка на каждый канал с дополнительным дешифратором звукового сигнала. Также используют новый AV-ресивер, гарантирующий полноценный многоканальный звук. Такая аппаратура дорого стоит и используется чаще для организации полноценного домашнего кинотеатра.

При работе с проводниками и нагрузками важно соблюдать технику безопасности. Манипуляции проводятся исключительно на обесточенной схеме, а перед первым включением стоит проверить цепь на противофазу или вероятность короткого замыкания.

Непосредственно перед сборкой желательно изучить инструкции к усилителю и используемым колонкам. При этом желательно полностью разобраться в назначении каждого разъема и убедиться в правильности подключения проводов. Каждая маркировка на корпусе устройств должна быть понятна пользователю.

подключение усилителя Ямаха

Сама по себе сборка акустической схемы занимает немного времени и предполагает соединение устройств между собой при помощи кабелей. А после проверки соединений можно сразу же приступать к воспроизведению музыки или просмотру видео с высококачественным звуком.

акустические провода

В каждой конкретной схеме необходимо рассчитать нагрузку, а также подобрать провода в соответствии с полученным значением. Лучше выбирать специальные акустические провода, которые выдают на выходе качественный и чистый звук. Такие кабели имеют сопротивление не менее 4 Ом.

Во избежание поломки и короткого замыкания рекомендуется соблюдать полярность контактов, а также минимизировать воздействие внешней среды на соединение. Пыль или влага могут негативно сказаться на качестве звука или даже привести к нарушению работоспособности цепи.

При первом включении громкость выставляется на минимальный показатель. И если будет слышно искажение, аппаратуру тут же стоит выключить для последующей проверки соединений. Включение на максимальную громкость предполагает подачу нагрузки на контакты. А если во время сборки схемы допущены ошибки, такая нагрузка приведет к перегоранию колонок или усилителя.

Подключить колонки к усилителю не составляет никаких проблем даже при отсутствии опыта в работе с электронными цепями. Нужно только следовать инструкциям, а также не пренебрегать правилами безопасности при работе с электроприборами. Внимание стоит уделять правильному подбору колонок, усилителей и соединительных кабелей. Однако если возникают сомнения в собственных знаниях или навыках, стоит обратиться за помощью к опытному радиотехнику.

Как подключить колонки к усилителю: схема подключения

Зачастую стандартный функционал того или иного устройства оказывается недостаточным для пользователя. Из-за этого в процессе эксплуатации приходится использовать вспомогательные агрегаты. При этом необходимо знать основные принципы их подключения. Мы рассмотрим, как производить подключение колонок к усилителю: в автомобиле и дома.

Содержание статьи

  • Как подключить колонки к усилителю в машине
    • Последовательное соединение
    • Параллельное соединение
    • Параллельно-последовательное соединение
  • Как подключить усилитель к колонкам дома
    • Что понадобится для подключения
    • Порядок подключения

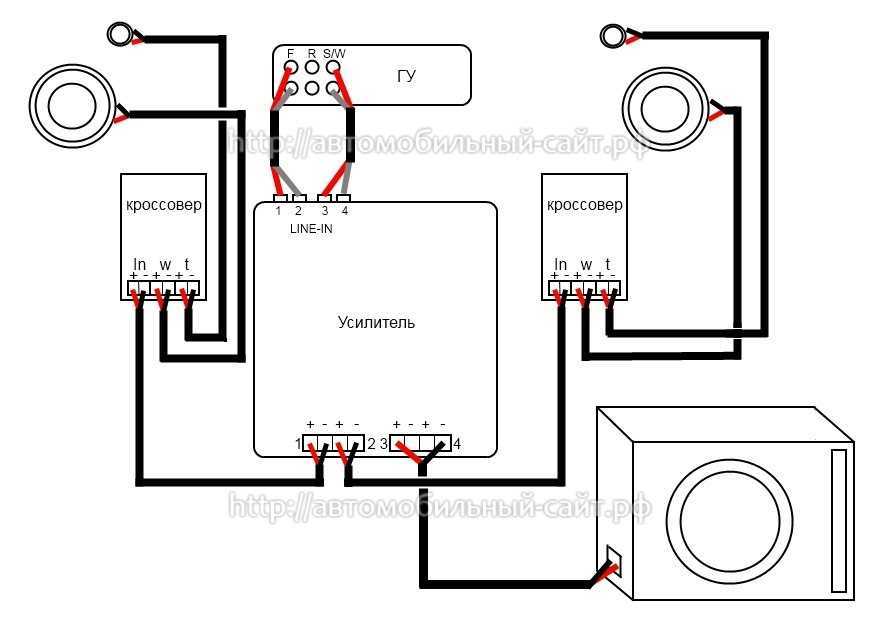

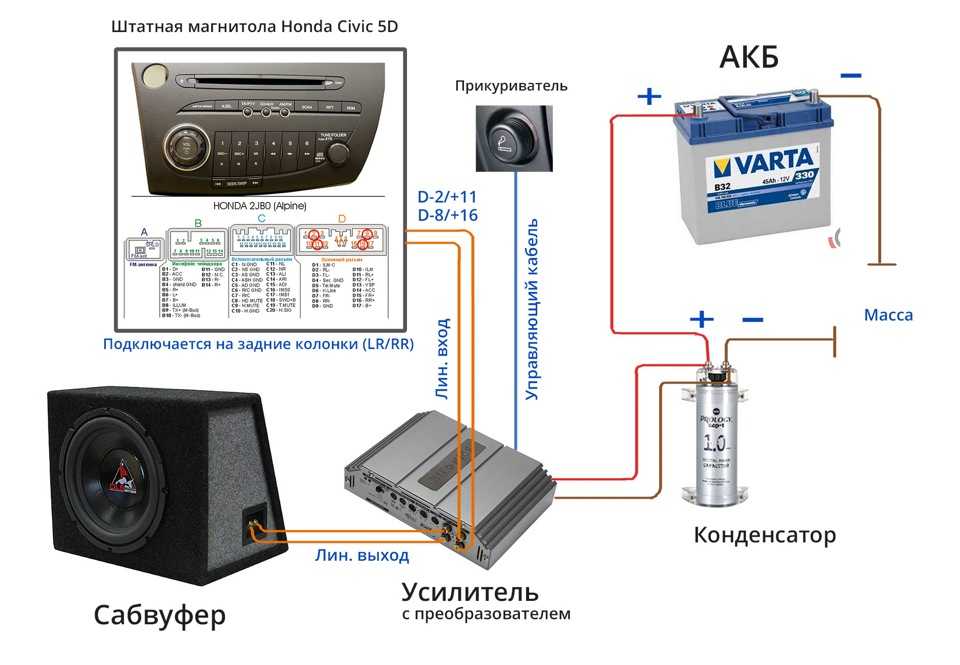

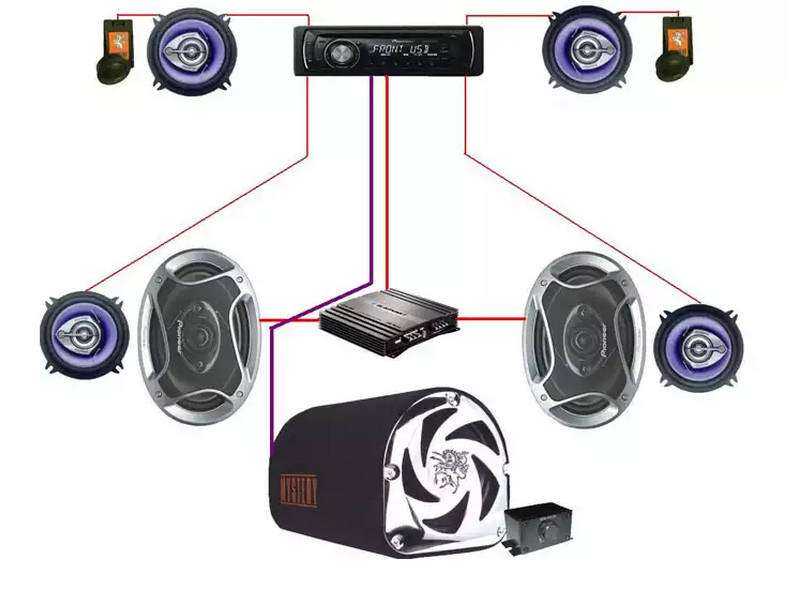

Как подключить колонки к усилителю в машине

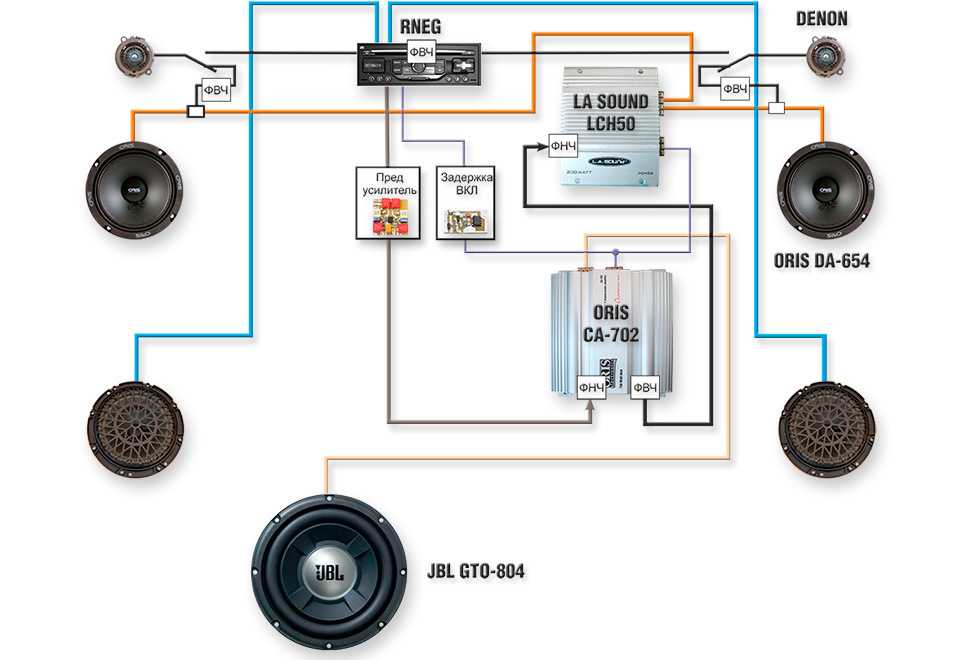

Предварительно имеет смысл разработать схему, по которой в дальнейшем будет основываться процесс. Она непосредственно зависит от числа входов усилителя, а также от мощности динамика. Таким образом, можно выделить следующие разновидности изделий:

  • те, что рассчитаны на две колонки;
  • с четырьмя каналами;
  • с шестью компонентами.

Последовательное соединение

В зависимости от варианта подключения, следует пользоваться определенным алгоритмом действий. Так, если намечается последовательное присоединение (когда конструкции последовательно соединяются друг с другом), то рекомендуется обратить внимание на представленную ниже инструкцию.

  • Важно понимать, что сопротивление первого динамика должно равняться второму. Иначе звук не сможет порадовать пользователя.
  • Необходимо минусовой канал первого из них присоединить к положительному каналу номер два.
  • Затем стоит плюсовой 1 зафиксировать к минусовой клемме.
  • В завершении минусовой 2 подключить с положительным входом.

ВНИМАНИЕ! По данной схеме возможно использовать три и более колонки.

Параллельное соединение

Если вы собираетесь применять параллельный метод, то желательно придерживаться следующей последовательности.

  • 1 канал с показателем «-» и 2 динамик сопоставляется с клеммой под «+».
  • После этого аналогичные каналы «-» и «+» устанавливаются вместе.
  • Оставшиеся компоненты фиксируются по схожему принципу.

Параллельно-последовательное соединение

Последний способ представляет собой сочетание двух описанных вариаций исполнения и называется «параллельно-последовательное подключение». Кроме этого, он пользуется особым спросом и способен соединять четыре колонки с двумя каналами в оборудовании. А также не стоит исключать поочередное соединение изделий с низкими частотами и широкополосными системами. Однако при этом приходится удостовериться, что прибор сохраняет работоспособность с нагрузкой в два Ома.

  • Первый контакт со значением «-» взаимодействует со вторым так же, но под «+».
  • Третий же элемент с «-» подсоединяется с плюсовым.
  • Контакт номер 1 под «+» должен в итоге выводиться в общий канал с параметром «+» вместе с третьим под «+».
  • Второй и четвертый компоненты со знаком «-» переходят в совместный минусовой.
  • В результате все детали, что были выведены в общий канал, должны быть зафиксированы к усилителю.

СПРАВКА! На нынешнем этапе важно учитывать полярность. В противном случае не исключена вероятность короткого замыкания.

Кроме этого, если вы услышите на моменте проверки работоспособности неприятное звучание, то желательно сразу же выключить аппаратуру. А затем перепроверить соблюдение перехода проводов с «-» на «+». Скорее всего, такое явление означает работу оборудования в противофазе.

Если один из каналов не слышно, то надо убедиться, что фиксация проводов непосредственно с колонками осуществлена качественно и правильно.

Как подключить усилитель к колонкам дома

Теперь рассмотрим особенности подключения домашних колонок через «усилок».

Что понадобится для подключения

Сначала желательно понимать, что при использовании пассивной системы вместе с сабвуфером понадобится двухканальный усилитель. В ситуации, при которой применяется большое количество колонок, желательно приобретать четырехканальное устройство.

Непосредственно для проведения процедуры пригодятся специальные провода. Зачастую можно встретить эксплуатацию RCA или же «тюльпана». Они представляют собой два кабеля — красный и белый, которые предназначены для определенных каналов.

Порядок подключения

  • Одну сторону необходимо поднести к колонкам, а другую — к разъему, что находится на поверхности усилителя. Следует внимательно относиться к надписям, которые располагаются вблизи с отверстиями. Если говорить о выходах на корпусе ресивера, то вероятно наблюдать такие, как SCART, S-video, HDMI.
  • После чего само оборудование сопрягается посредством кабеля к персональному компьютеру или же к телевизору.

ВНИМАНИЕ! При взаимодействии с техникой с двумя выходами нельзя одновременно использовать некоторые устройства. А именно: присоединять фронтальные колонки в количестве двух штук к сабвуферу.

  • Что касается возможных подключений четырехканального усилителя, так это либо 4 активные колонки, либо 2, но с сабвуфером.
  • Еще одним советом будет служить ориентирование на наименования Front Left/Right и Rear Left/Right. Так как именно представленными подписями обозначаются фронтальные аудиовыходы.

ВАЖНО! Не забудьте о соблюдении правил безопасности.

Так, нельзя включать аппаратуру в сеть до тех пор, пока вы не будете уверены в правильности перечисленных выше манипуляций. А перед тем как начать сборку, пользователю рекомендуется рассмотреть прилагаемое в комплектации руководство. Нужно это для того, чтобы заранее знать предназначение всех имеющихся деталей и разъемов и сохранить работоспособность конструкции.

Как подключить динамики к усилителю — все, что вам нужно знать

Настройка усилителей и динамиков для акустической или развлекательной системы может оказаться сложной задачей. И если сделать это неправильно, это может повредить динамики, усилитель или и то, и другое.

Если вы новичок в настройке звуковых систем, вы можете легко заблудиться, пытаясь разобраться с различными кабелями, разъемами и понятиями, которые вам необходимо знать при изучении способов подключения динамиков к усилителю.

Конечно, вы можете обратиться к профессионалу, если вы совсем застряли. Но прежде чем вы туда доберетесь, прочтите, чтобы узнать все, что вам нужно знать о том, как эффективно и действенно подключить динамики к усилителю.

Основные понятия, которые необходимо знать перед подключением динамиков к усилителю

Настройка динамиков и усилителей заключается не только в физическом соединении кабелей между ними. Перед подключением проводится подготовка.

Например, вам нужно выбрать подходящий усилитель для ваших динамиков, сопоставив мощность и импеданс усилителя и динамика.

Если эти концепции для вас новы, не беспокойтесь; здесь мы объясняем, что вам нужно знать, простым для понимания способом, чтобы это имело смысл. Вам нужно узнать несколько деталей, которые помогут вам понять, как и зачем подключать усилитель к динамикам.

Определение допустимой мощности громкоговорителей

При работе с громкоговорителями необходимо учитывать несколько характеристик, и номинальная мощность или мощность является одной из них. Номинальная мощность измеряется в ваттах, и вы найдете ее на этикетке, прикрепленной к магниту. Некоторые примеры: 1000 Вт, пиковая 800 Вт, среднеквадратичное значение 350 и т. д.

Номинальная мощность динамика или мощность в ваттах — это общая непрерывная мощность, которая может быть рассеяна катушкой внутри магнита в виде тепла без выгорания.

Вы должны быть осторожны, потому что некоторые производители используют пиковую мощность, которую динамик может выдерживать всего несколько секунд, в качестве рекламного крючка, чтобы ввести покупателя в заблуждение, что число, написанное на этикетке, относится к длительной мощности, которую может выдержать динамик. . Вам нужно искать непрерывное или среднеквадратичное значение (RMS), которое представляет собой реальную мощность, которую динамик может выдерживать непрерывно без повреждений.

Номинальные мощности обычно относятся к напряжению, току и сопротивлению или импедансу. Если вы хотите узнать больше о мощности динамиков и управлении мощностью, я написал статью, в которой это объясняется более подробно. Нажмите на ссылку, чтобы проверить это.

Определение импеданса громкоговорителей

Прежде чем продолжить, давайте проясним, что такое импеданс при работе с громкоговорителями и усилителями. Проще говоря, импеданс — это сопротивление, которое динамик оказывает усилителю. Импеданс обозначается омами и знаком Ω.

При подключении громкоговорителя к усилителю необходимо убедиться, что импедансы совпадают, иначе можно столкнуться с такими проблемами, как перегрев усилителя или повреждение катушек громкоговорителей.

Более низкий импеданс динамика означает, что от усилителя будет поступать больше мощности. Напротив, динамик с более высоким импедансом будет иметь меньшую мощность, вытекающую из усилителя.

Чтобы дать вам пример с цифрами, рассмотрим два динамика, один на 4 Ом, другой на 8 Ом. Динамик 4 Ом будет потреблять больше тока, чем динамик 8 Ом при использовании того же усилителя. Это означает, что 4 Ом будут потреблять больше энергии, чем 8 Ом.

Вот почему при проверке характеристик усилителя вы увидите такую ​​информацию, как Вт при 8 Ом: 450 Вт, Вт при 4 Ом: 650 Вт, Вт при 2 Ом: 1200 Вт. Как видите, по мере уменьшения импеданса динамика потребляемая мощность увеличивается.

Согласование входной мощности динамика и выходной мощности усилителя

Распространенная ошибка, которую допускают люди при согласовании мощности динамика и выходной мощности усилителя, состоит в том, что предполагается, что мощность динамика должна быть больше, чем выходная мощность усилителя. Это не может быть дальше от истины.

Чтобы аудиоусилитель работал правильно, у него должен быть достаточный запас мощности. Когда я говорю о запасе мощности, я имею в виду, что он должен работать не более чем на 80% от максимальной мощности.

Причина в том, что когда усилитель перегружается за пределы своих максимальных возможностей, он обрезается, когда он обрезает части сигнала, которые действуют так, как если бы они были источником питания постоянного тока, который может легко повредить катушки громкоговорителя.

Эмпирическое правило заключается в том, чтобы выбрать усилитель, обеспечивающий по крайней мере такую ​​же мощность, как среднеквадратичная или непрерывная (программная) мощность, которую может выдержать динамик. Лучше выбрать усилитель, который в два раза превышает среднеквадратичную или непрерывную мощность, потому что в этом случае у вас будет больше запаса мощности, чтобы избежать ограничения территории.

СОВЕТ : Пожалуйста, имейте в виду, что вы также можете подключить динамик с низкой мощностью к усилителю, который обеспечивает более высокую выходную мощность, при условии, что выходная мощность усилителя регулируется до уровня, при котором он обеспечивает максимум в два раза. RMS или непрерывная мощность того, с чем может справиться динамик.

Я написал статью, в которой более подробно объясняется все, что вам нужно знать о подборе правильного усилителя в зависимости от мощности и импеданса динамика. Нажмите на ссылку, чтобы проверить это.

Удобная таблица рекомендуемой мощности усилителя для динамиков
900 75 500 Вт
Среднеквадратичная номинальная мощность динамика Минимальная рекомендуемая мощность усилителя (RMS) 900 49 Идеальная рекомендуемая мощность усилителя (RMS)
50 Вт 50 Вт 100 Вт
100 Вт 100 Вт 200 Вт
200 Вт 200 Вт 400 Вт
300 Вт 300 Вт 600 Вт
500 Вт 1000 Вт
1000 Вт 1000 Вт 2000 Вт 90 076

Мощность, которую усилитель будет передавать в громкоговоритель, зависит от импеданса громкоговорителя

Как упоминалось ранее, согласование импедансов между громкоговорителями и усилителями имеет решающее значение для правильной работы аудиосистемы.

В зависимости от импеданса динамиков усилитель будет обеспечивать большую или меньшую мощность для достижения того же уровня звукового давления (SPL).

Если вы не знали, уровень звукового давления (SPL) — это мера, используемая для определения громкости динамика.

Вот почему громкость звуковой системы никогда не следует выводить из мощности, которую может выдержать динамик, или мощности, которую может выдать усилитель. Громкость — это совсем другая история.

Проще говоря, усилитель, подключенный к динамику с низким импедансом (4 Ом или 2 Ом), должен выдавать более высокий ток, поэтому динамики с более низким импедансом труднее управлять и потребляют больше энергии.

Тот же усилитель, подключенный к динамику с более высоким импедансом (8 Ом или 16 Ом), выдает меньший ток для питания динамика.

Таким образом, при передаче сигнала от усилителя к динамику значения импеданса должны совпадать как можно точнее.

Для оптимальной передачи мощности при подключении динамиков к усилителю полное сопротивление усилителя должно быть эквивалентно полному сопротивлению элементов динамика.

Вот почему всегда рекомендуется проверять технические характеристики производителя как для динамика, так и для усилителя, чтобы точно знать, каковы ограничения вашей системы.

Шаги по подключению динамиков к усилителю

  1. Перед любым подключением выключите усилитель. Это предотвратит громкие щелчки, хлопки, удары и т. д., которые могут повредить ваши динамики при подключении или создать неприятный шум.
  2. Убедитесь, что у вас есть подходящие кабели и кабельные разъемы.
  3. Для наилучшей работы и защиты вашего оборудования убедитесь, что импеданс динамиков вашего усилителя соответствует импедансу.
  4. Учитывайте режим усилителя и подключайте его надлежащим образом в соответствии с руководством пользователя оборудования.
  5. Подключите кабели к усилителю и динамику; убедитесь, что вы подключаете правильную полярность от динамика к усилителю при использовании различных разъемов.
  6. Наконец, последний шаг — включить усилитель мощности и медленно увеличить усиление.

Как подключить кабели усилителя и динамиков для домашних систем

Большинство домашних аудиосистем поставляются со всем необходимым для установки. В противном случае вам нужно будет получить провода динамика, чтобы установить соединение между динамиком и усилителем.

Большинство производителей используют стандартные вилки или разъемы для соединения усилителя и динамика. В некоторых случаях бренды высокого класса, такие как Bose, используют фирменные разъемы на стороне усилителя и динамиков.

Для легкой и быстрой настройки большинство проводов колонок имеют цветовую маркировку. Красный — положительный, черный — отрицательный. Иногда положительный провод имеет одну полосу, маркер из пунктирных линий или печатную этикетку.

Прежде чем вставлять провода в динамик, сначала зачистите их, чтобы открыть медные жилы. Далее плотно скрутите пряди, чтобы ни одна прядь не осталась сама по себе. Вы должны убедиться, что все жилы стали одним проводом, прежде чем вставлять его в динамик или усилитель.

Последнее, что вам нужно, это короткое замыкание между плюсом и минусом, потому что это может повредить ваш усилитель.

Кабели не нуждаются в специальном экранировании, так как сигнал от усилителя к динамику все еще слабый и не может быть перехвачен. Тем не менее, вы можете рассмотреть различные сечения проводов.

Чем выше мощность, которую будет передавать кабель, и чем длиннее будет длина кабеля, вам следует рассмотреть возможность выбора более крупного сечения. Обычно это калибр 10-14.

Для удобства подключения к динамикам некоторые провода динамиков имеют специальные разъемы. Доступны следующие типы разъемов:

  1. Плоские соединители (в основном используются внутри корпуса динамика)
  2. Штыревой соединитель
  3. Вилки типа «банан»
  4. Вставные соединители

Когда дело доходит до клемм для колонок, плоские соединители и штекеры типа «банан» контактные разъемы используются для клемм с пружинными зажимами. Вы можете купить эти разъемы отдельно и установить их на оголенные провода колонок.

Провода/кабели динамиков для живой музыки, живого звука и аудиозаписи

Обычно в системах громкой связи используются разъемы Speakon или разъемы ¼ дюйма для подключения усилителей к динамикам. Это связано с подвижным характером систем громкой связи. Подключать с зачищенными проводами не имеет смысла.

Это часто делает подключение таким же простым, как подключение левого канала к левому фронтальному громкоговорителю, R Aux к правому откидному динамику и т. д.

Перед покупкой усилителя проверьте тип подключения ваших громкоговорителей. Всегда можно приобрести адаптеры или смешанные соединительные кабели, но удобнее иметь совпадающие входы и выходы.

Если вам повезет, ваша домашняя система также будет использовать эти типы соединений или проводов RCA, чтобы облегчить жизнь.

Подключение нескольких динамиков к усилителю

Вы не можете просто подключить к усилителю столько динамиков, сколько вам нужно. Есть несколько соображений, которые нужно сделать в первую очередь.

Рассчитайте суммарный импеданс громкоговорителей, которые вы хотите подключить.

Помните, что комбинации каналов усилителя различаются. Они могут иметь:

  • Один моноканал
  • Два канала, известные как стерео
  • Еще больше каналов (выход каждого из дополнительных каналов также может быть монофоническим или стереофоническим)

При расчете импеданса динамика необходимо учитывать каждый канал. В конце концов, левый и правый каналы стереоусилителя становятся независимыми.

Расчет общего импеданса громкоговорителей аналогичен расчету общего сопротивления в электрической цепи, как вы узнаете ниже.

Соединение серии

При последовательном подключении динамиков необходимо добавить импеданс каждого динамика. Сумма – это полное сопротивление.

Например, если у вас есть два динамика с сопротивлением 4 Ом каждый, общее сопротивление составит 8 Ом. Динамики будут работать хорошо, если у вас есть усилитель с выходным сопротивлением 8 Ом.

Параллельное соединение

При параллельном подключении расчет импеданса отличается. Общий импеданс уменьшается по мере добавления новых динамиков в цепь.

Если бы мы использовали динамики в предыдущем примере и подключили их параллельно, общее сопротивление составило бы 2 Ом вместо 8 Ом. В таком случае вам нужно быть особенно осторожным при параллельном подключении динамиков, потому что импеданс может быть слишком низким для усилителя.

В общем, убедитесь, что при подключении динамиков к усилителю общее сопротивление динамиков не ниже выходного сопротивления усилителя. Он может быть немного выше, но тогда вам будет сложно добиться идеального объема.

Справочная таблица для согласования импеданса параллельных динамиков
9007 1 9007 5 1,33 Ом 9 0075 4
Количество динамиков, подключенных параллельно Номинальное сопротивление каждого динамика Общий импеданс с точки зрения усилителя
2 4 Ом 2 Ом
2 8 Ом 4 Ом
2 9 0076 16 Ом 8 Ом
3 4 Ом
3 8 Ом 2,67 Ом
3 9004 9 16 Ом 5,33 Ом
4 4 Ом 9 0049 1 Ом
4 8 Ом 2 Ом
16 Ом 4 Ом

Режимы работы усилителей мощности – Стерео, Параллельный, Мостовой Моно

Существует три основных способа подключения усилителей мощности к динамикам. Это стереофонический, параллельный и мостовой режимы. Давайте рассмотрим их поближе.

Работа в режиме стерео

Большинство современных усилителей являются стереофоническими, что означает, что левый и правый каналы питаются независимо друг от друга. Вы можете рассматривать каждый канал усилителя как отдельный усилитель, объединенный в единый пакет для создания одного усилителя.

Поскольку оба канала независимы друг от друга, в некоторых случаях и в зависимости от усилителя вы можете одновременно использовать разные конфигурации громкоговорителей с разным импедансом и выходной мощностью.

При работе со стереоусилителем у вас будет два входа сзади, куда вы сможете подключить сигнал, поступающий от микшера или системы управления колонками. Обычно они помечены как «Канал 1», «Канал 2» или «Левый» и «Правый».

Затем каждый выход усилителя подключается к двум динамикам (левый и правый), обращенным к аудитории, или к мониторам на сцене, если через канал AUX.

Часто микшер позволяет раздельно микшировать левый и правый каналы, что позволяет звукоинженеру создавать уникальный стереозвук.

Параллельная работа

При параллельной работе один и тот же сигнал проходит через левый и правый каналы. При использовании усилителя в параллельном режиме вы в основном подаете монофонический сигнал на два канала.

Пример использования усилителя в параллельном режиме: у вас есть микшер с одним выходом (микшер монофонического сигнала), и вы хотите подключить его к стереоусилителю.

В таком случае вы должны использовать Y-образный кабель-разветвитель для приема монофонического сигнала от микшера и разделить его на два, чтобы отправить один и тот же сигнал на оба канала усилителя.

Мостовой монофонический режим

Идея мостового монофонического режима в усилителях заключается в создании более мощного усилителя путем объединения двухканального усилителя в один. Эта конфигурация обычно используется для питания сабвуферов, поскольку для их работы требуется много энергии, особенно при использовании больших 18-дюймовых сабвуферов.

Мостовые усилители работают следующим образом: входной сигнал разделяется на два идентичных сигнала. Затем внутренняя схема берет один из разделенных сигналов и меняет его полярность. Затем исходный сигнал подается на усилитель одного канала, а инвертированный сигнал подается на усилитель другого канала.

При подключении динамика к мостовому усилителю кабели подключаются через два положительных провода. Вот почему вы должны обязательно включить мостовой режим на усилителе, прежде чем пытаться что-либо подключить, активировав DIP-переключатели, расположенные на задней панели усилителя.

Усилители различаются, поэтому вам может потребоваться обратиться к руководству для получения точной информации о требованиях к вашему усилителю.

Усилители мощности с гирляндным подключением

Предположим, вы хотите подключить микшерный пульт к четырем отдельным усилителям. Другими словами, вы хотите последовательно подключить несколько усилителей, используя один и тот же аудиосигнал, поступающий с микшера. Как бы Вы это сделали?

Для этого можно использовать два подхода. Первый метод использует разные выходы вашего микшера для подключения к каждому усилителю. Второй метод заключается в последовательном соединении самих усилителей с использованием их буферизованных неиспользуемых входных разъемов.

Некоторые микшеры имеют два основных выхода, один с разъемами XLR, а другой с разъемами TRS. Вы можете использовать выходы XLR для подключения к одному усилителю и TRS для подключения к другому усилителю.

Этот метод несколько ограничен и зависит от типа вашего усилителя. Если ваш усилитель имеет только один вход на канал и не предлагает дополнительных буферизованных входов, это единственный метод, который вам нужно использовать.

Второй подход заключается в последовательном подключении самих усилителей. Если вы посмотрите на вход для каждого канала сзади, вы заметите, что большинство современных усилителей имеют входы XLR, а также входы TRS и, в некоторых случаях, даже входы RCA.

Все они соединены внутри с помощью буферной цепи. Неиспользуемые входы также можно использовать в качестве выходов для следующего усилителя. Для подключения вам понадобится кабель-адаптер XLR-TRS.

Затем подключите TRS к любому неиспользуемому входу на первом канале усилителя, а затем используйте штекер XLR для подключения к следующему усилителю и так далее, пока не соедините последовательно все необходимые усилители.

Вам не нужно беспокоиться о несоответствии импеданса, поскольку эти входы буферизуются.

Вы также можете узнать больше об активных колонках  с последовательным подключением здесь.

Установка правильной регулировки усиления или входной чувствительности на усилителях

Если вы правильно настроите усиление на усилителе, качество звука из ваших динамиков гарантировано. Регулятор усиления регулирует, насколько вам нужно увеличить громкость источника, чтобы достичь полной мощности усилителя.

Ключ в том, чтобы найти правильный баланс для вашего динамика. Если вы установите слишком высокое усиление, вы внесете искажения в звук. В то время как если вы поставите его слишком низко, то вы, в первую очередь, нанесете ущерб назначению усилителя.

Несмотря на то, что производители выпускают усилители различной конструкции и имеют специальные инструкции по их использованию, общая методика хорошо работает с любым усилителем.

Вот что вам нужно сделать, чтобы установить правильную регулировку усиления или входную чувствительность усилителя:

  1. Первый шаг — полностью понизить коэффициент усиления усилителя.
  2. Введите аудиосигнал и воспроизведите самую громкую часть трека или исполнения.
  3. Затем увеличивайте усиление (громкость) до тех пор, пока не увидите, что усилитель начинает отсекать или искажать сигнал.
  4. Затем уменьшите громкость до тех пор, пока не исчезнут искажения, и убедитесь, что достаточно места для самой громкой части исполнения или дорожки, которую вы хотите.

Теперь каждый звуковой сигнал должен быть четким. Система должна быть более снисходительна к некоторым слишком сильным ударам барабанщика или неопытного певца, который не убирает микрофон достаточно для больших нот.

Что дальше?

Теперь, когда вы научились подключать динамики к усилителю, можете ли вы настроить подключение самостоятельно? Мы надеемся, что вы можете, но если нет, не стесняйтесь спрашивать через нашу контактную страницу.

Вы также можете ознакомиться с некоторыми другими нашими статьями, посвященными настройке музыкального оборудования, посетив домашнюю страницу.

Как правильно подключить динамики

Итак, вы только что приобрели шикарную новую пару динамиков и не можете дождаться, чтобы послушать их, но мы хотим убедиться, что вы подключите их, чтобы получить максимальную отдачу от их. Обеспечить, чтобы ваши динамики работали с оптимальной эффективностью, точностью и громкостью, в наши дни несложно, но есть несколько советов, которые стоит знать. Мы здесь, чтобы помочь вам узнать все, что вам нужно знать о подключении и питании ваших динамиков, а также о важности согласования импеданса.

Примечание редактора: эта статья была обновлена ​​22 марта 2023 г. с учетом вопросов, заданных читателями.

В чем разница между активными и пассивными громкоговорителями?

Активные громкоговорители имеют встроенные усилители и требуют источника питания.

Громкоговорители доступны в трех форматах: пассивные, активные и активные. Активные громкоговорители имеют встроенный усилитель с соответствующим питанием и согласованием с динамиками громкоговорителей. Они также могут включать активные кроссоверы (это тема для другого дня!), что делает их активными динамиками. Умный дом и Bluetooth-колонки всегда подключены к сети, так как они требуют питания для своих дополнительных функций. Если у вас есть динамики с питанием, вы можете просто подключить их к розетке (или положиться на внутренние батареи), подключить источник звука и прекратить чтение здесь, если вам, конечно, не интересно!

Первый тип, пассивные громкоговорители, не имеют встроенного усиления, поэтому нет возможности подключить их к розетке или другому источнику питания. Вместо этого на задней панели каждого динамика будет пара зажимов или зажимов для проводов, которые вам понадобятся для подключения к внешнему усилителю или ресиверу с помощью подходящего провода.

Теперь, чтобы выяснить, какой усилитель использовать и как все подключить: вот тут-то и пригодится это руководство.

Почему так важен импеданс динамиков?

Помимо Ai40, в комплект поставки входят пульт дистанционного управления, провод динамика 18-го калибра и трехфутовый кабель RCA.

Пассивные громкоговорители представляют собой электрические цепи, которые могут иметь индуктивные, емкостные и резистивные элементы и подчиняться правилам импеданса. Согласование импеданса выхода усилителя с входом динамика максимизирует передачу мощности и позволяет усилителю работать в оптимальном диапазоне. Несоблюдение этих правил может привести к недостаточной мощности динамиков и низкой громкости или, что еще хуже, к перегреву и выходу из строя усилителя. Не волнуйтесь, если вы никогда не сдавали Электронику 101, нам не нужно будет заниматься математикой. Звукоинженеры сделали весь процесс достаточно простым.

Для начала найдите номинальный импеданс динамика (в омах, Ом). Обычно вы найдете это измерение на задней панели ваших динамиков, или вам может понадобиться найти его. Типичные значения: 4 Ом, 8 Ом и 16 Ом.

Соотнесите импеданс динамика с соответствующим выходным каналом усилителя. Простой.

Затем проверьте свой усилитель или ресивер и найдите соответствующую информацию о минимальном импедансе нагрузки . Это должно быть указано на обратной стороне или в спецификациях. Если ваш динамик 4 Ом, вам понадобится усилитель с номинальной выходной нагрузкой 4 Ом и выше. Да, это действительно так просто!

Что нужно знать при подключении нескольких динамиков к одному каналу усилителя?

На что вам действительно нужно обратить внимание, так это на , если вы решите подключить несколько динамиков к одному каналу усилителя (обычно мы не рекомендуем это делать). В этом случае вам понадобится немного математики, чтобы рассчитать общий импеданс всех подключенных вами динамиков. Для последовательных соединений это очень просто, так как добавляется импеданс. Два динамика 4 Ом, соединенные последовательно, имеют импеданс 8 Ом, два динамика 6 Ом становятся 12 Ом и так далее.

Параллельное подключение динамиков более сложно, так как импеданс фактически уменьшается для каждого подключенного динамика. Вам понадобится формула 1/Ωtotal = 1/Ω1 + 1/Ω2 + 1/Ω3 +… Например, два параллельно подключенных динамика сопротивлением 4 Ом имеют общий импеданс 2 Ом. Или более сложное соединение двух динамиков 4 Ом и одного 6 Ом имеет импеданс всего 1,5 Ом. Это важно знать, так как параллельные соединения могут легко нагрузить ваш усилитель, что приведет к его перегреву или отключению.

Имеет ли значение тип провода динамика?

Провода динамиков бывают разного сечения и могут заканчиваться оголенными соединениями или разъемами, такими как показанные здесь позолоченные штекеры типа «банан».

После покупки дорогой акустической системы не позволяйте слишком дорогим акустическим кабелям соблазнить вас. Эти специальные кабели обещают превосходный звук, но не имеют научного обоснования. Сэкономьте деньги и используйте стандартные кабели или те, которые поставляются с вашей акустической системой. Как мы показали, даже очень нечистая вешалка из цинкового сплава звучит прекрасно для питания динамиков. Что на самом деле важно, так это то, что провода ваших динамиков не длиннее, чем необходимо — обрежьте их до нужной длины, как только вы окончательно определитесь с размещением динамиков.

Какую мощность должен обеспечить ваш усилитель?

Громкоговорители будут иметь номинальную мощность в ваттах (Вт) . Вы найдете это в спецификациях в Интернете, в руководстве и, возможно, на задней панели динамика. Точно так же усилители также имеют максимальную номинальную выходную мощность. Это часто указывается в ваттах на канал (WPC). Учитывайте чувствительность вашего громкоговорителя (в дБУЗД на Вт на расстоянии 1 м), расстояние прослушивания от громкоговорителя и желаемую громкость (обычно 75–85 дБ достаточно). Вставьте их в онлайн-калькулятор, чтобы получить правильный ориентир.

alvaro ortiz Слишком маленькая мощность может быть плохой вещью.

Вы будете удивлены, узнав, как мало мощности требуется большинству динамиков, чтобы звучать прилично громко. Всего от 10 Вт до 20 Вт более чем достаточно для типичных громкоговорителей в скромных помещениях для прослушивания. Вообще говоря, усилителя мощностью 50 Вт более чем достаточно для домашнего прослушивания с большим запасом мощности. Конечно, искажения и частотные характеристики так же важны при поиске хорошего усилителя, поэтому не позволяйте мощности быть единственным решающим фактором.

Вы можете подумать, что усилитель с немного более низкой номинальной мощностью, чем у ваших динамиков, гарантирует, что вы не перебьете их на максимальной громкости. На самом деле это не так, потому что, когда вы доводите усилитель до точки, где выходной сигнал отсекается, сгенерированная форма волны становится гораздо более вероятной для повреждения подключенного громкоговорителя — твитер, который воспроизводит высокие частоты, наиболее чувствителен к этому и может загореться. при этих обстоятельствах.

Вы будете удивлены, узнав, как мало мощности требуется большинству колонок для громкого звучания в вашей гостиной.

На самом деле вам лучше поискать усилитель с более высокой номинальной мощностью, чем у динамиков, и проявить здравый смысл в том, насколько громко вы включаете систему!

Что такое полярность динамика?

Каждый динамик имеет два входных разъема, которые помечены либо символом + или –, либо красным и черным цветом соответственно. Важно убедиться, что положительная (красная) клемма динамика подключена к соответствующей выходной клемме усилителя. Многие акустические кабели имеют отличительную черту на одном из проводников, помогающую отслеживать, что к чему.

Обратите внимание на полярность кабеля на концах динамика и усилителя.

Крайне важно убедиться, что положительные и отрицательные сигналы совпадают как на левом, так и на правом каналах динамиков. Если вы этого не сделаете, вы можете получить один канал не в фазе с другим. Если это произойдет, любой монофонический контент будет эффективно компенсирован в вашей позиции прослушивания — это означает, что центрально панорамированные элементы микса (такие как бас, малый барабан и ведущий вокал) также будут компенсированы, оставляя вам «тонкий», скомпрометированный звук.

Собираем все вместе

Там много информации, но включить пассивные динамики не так уж сложно. К счастью, стандартизация в аудиоиндустрии означает, что это, как правило, дело plug-and-play. Тем не менее, вот несколько ключевых советов, которые помогут вашей новой покупке работать с максимальной производительностью.

  • Убедитесь, что ваш усилитель выдерживает сопротивление динамика. Сверьтесь со спецификациями и убедитесь, что входной импеданс вашего громкоговорителя не ниже минимальной нагрузки соответствующего канала усилителя.
  • Тройная проверка импеданса при последовательном или параллельном подключении динамиков.
  • Избегайте змеиного масла для кабеля, придерживайтесь обычного кабеля или того, что входит в комплект.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
