Как поставить замок зажигания на ваз 2106: Инструкция по замене замка зажигания

Как производится замена замка зажигания ВАЗ-2106

Необходимость в замене замка зажигания возникает при следующих проблемах:

• потере ключа. Это бывает редко, но все же возможно;
• износ механизма из-за долгой службы, когда ключ не поворачивается в личинке;
• неполадки с контактной группой, когда поворот ключа возможен, но действий никаких нет.

Замена данного приспособления должна выполняться четко по инструкции, иначе можно добиться того, что машина вообще не заведется. Рассмотрим подробнее этот вопрос.

Замена замка зажигания на авто ВАЗ-2106: последовательность процедуры

Для начала необходимо подготовить инструменты, которые пригодятся в процессе работы:

• шило;
• крестовая отвертка.

Читайте также: Как настроить карбюратор на ВАЗ-2106

У каждого автовладельца должны быть такие приспособления, поскольку без них не разобрать ни один механизм в автомобиле. Если же их нет, то без помощи СТО не обойтись.

На классических авто ВАЗ-2106 замок зажигания находится внизу, слева на рулевой колонке. Замена устройства должна происходить следующим образом:

1. Для начала необходимо отключить аккумуляторную батарею.
2. Затем снимается пластмассовый кожух. Перед этим нужно открутить винты крепления.
3. Потом откручиваются два винта крепления замка к кронштейну.
4. После этого вставляется ключ и устанавливается его правильное положение -0. Это необходимо, чтобы отключить противоугонное устройство.
5. Далее шило вставляется в отверстие в кронштейне и нажимается фиксатор. Затем вынимается замок.
6. Потом нужно проверить провода контактов, дабы впоследствии подсоединение было правильным.
7. После всего этого можно приступать к подключению нового устройства, выполняя действия в обратной последовательности.

На этом процедура заканчивается. Если же вы потеряли ключ, то без ключа тоже возможна замена, но здесь есть свои нюансы, которые необходимо заранее изучить. Теперь выясним, что представляет собой замена контактной группы замка зажигания и личинки.

Читайте также: Как подключить бесконтактное зажигание на ВАЗ-2106

Подробнее об этом

Снять контактную группу можно, не трогая сам замок зажигания. Однако обратно установить практически нереально. Именно поэтому необходимо действовать по вышеуказанной инструкции. Когда замок будет в руках, с его задней стороны нужно снять стопорное кольцо. После снятия устанавливают новую контактную группу в обратной последовательности.

В данном случае очень важно приобрести качественные и долговечные детали. Часто бывает, что автолюбители приобретают те или иные запчасти у автодилеров либо на рынках, в результате чего спустя короткое время им приходится вновь заменять их. Дабы машина бесперебойно функционировала, на ней нельзя экономить. Как правило, на рынках предлагают запчасти задешево, но их качество оставляет желать лучшего. Таким образом, очевидно, что покупать механизмы нужно в проверенных специализированных магазинах, где имеется гарантия качества.

Читайте также: Расход топлива на ВАЗ-2106 на 100 км

В любом случае опытный автовладелец сразу отличит подделку от оригинала. Например, в замок зажигания всегда должен входить ключ. Также у него должна быть ровная завальцовка верха. Помимо этого, первоклассное устройство всегда обладает широкой голограммой. Если же деталь обделена этими свойствами, значит приобретать ее не стоит, поскольку она некачественная. Главными признаками подделки являются неплотная упаковка, темный язычок блокировки руля и узкая голограмма.





Как вам статья?

Замена замка зажигания ВАЗ 2106 – Ремонт ВАЗ. Техническое обслуживание автомобилей своими руками.

Существует несколько причин, по которым приходится производить замену замка зажигания ВАЗ. Одна из них, можно сказать банальная, это утеря ключей. Также, со временем, механизм замка зажигания изнашивается и в один прекрасный момент ключ не проворачивается в личинке, что делает невозможным запуск двигателя. Помимо этого могут возникнуть проблемы с контактной группой, это тот случай, когда вы проворачиваете ключ, но ничего не происходит, система зажигания не включается.

Если в первых двух примерах без полной замены замка зажигания не обойтись, то при выходе из строя контактной группы можно ее сменить на новую.





---

Инструменты для замены замка зажигания ВАЗ

Перед тем как приступить к замене замка зажигания подготовьте следующие инструменты:

1. Крестовую отвертку
2. Шило

---



Инструкция по замене замка зажигания ВАЗ 2106

1 – запорный стержень; 2 – корпус замка зажигания; 3 – валик; 4 – контактный диск; 5 – контактная втулка; 6 – колодка; а – широкий выступ контактной части;

На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. 1. Отключить аккумуляторную батарею
   2. Снять пластмассовый кожух, предварительно открутив винты его крепления.

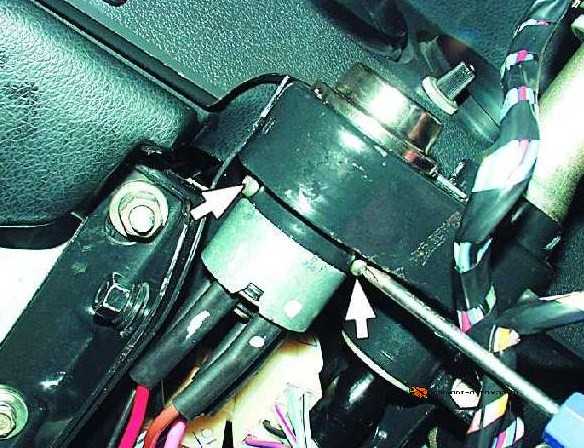

   3. Затем откручиваем два винта крепления замка зажигания к кронштейну.



1. 1. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
   2. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.

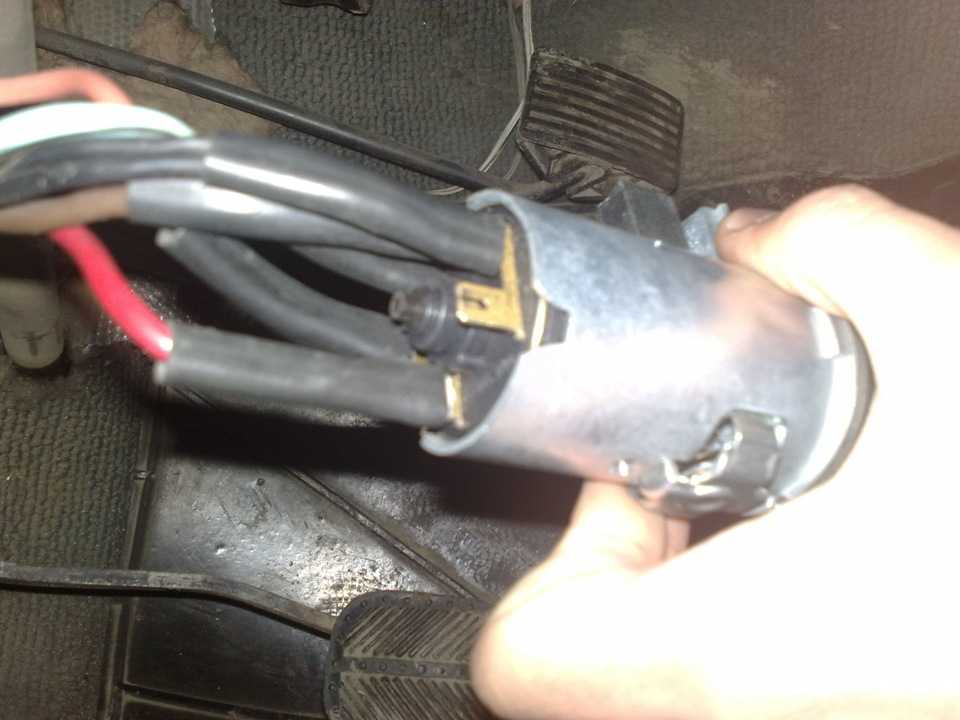

1. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.
2. Устанавливаем и подключаем новый замок зажигания ВАЗ 2106 в обратной последовательности.

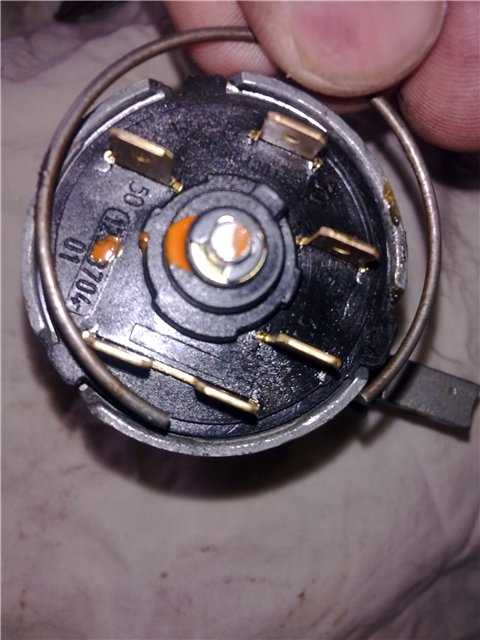

Замена контактной группы замка зажигания ВАЗ 2106

Как практика показывает, снять для замены контактную группу можно не снимая самого замка зажигания, только вот установить ее обратно практически не реально. Так что проделываем все вышеперечисленные, операции и когда замок будет в руках, с задней его стороны снимаем стопорное кольцо, вынимаем, а затем меняем на новую контактную группу.

Видео по замене контактной группы замка зажигания ВАЗ



Как не купить подделку замка зажигания на ВАЗ 2106

Качество запчастей на отечественные автомобили никогда не было на высоте, а если еще учесть тот факт, что множество “подвальных” контор “выкидывают” на рынок разного рода подделки, то чтобы хоть как то себя обезопасить себя от покупки некачественной автодетали рекомендуем покупать запчасти у автодиллеров либо в проверенных магазинах. Что же касается покупки качественного замка зажигания ВАЗ 2106, то для сравнения хотим привести пример фальшивого замка и оригинального.



Признаки поделки

1. Голограмма узкая, можно снять ее и при этом не повредить.
2. Язычок блокировки руля темный.
3. Литье корпуса с неровными краями.
4. Упаковка не плотная и не аккуратная.
5. Ключ в замок с трудом входит и выходит.



А вот оригинальный замок

1. Голограмма широкая оторвать ее без разрушения не возможно.
2. Литье корпуса аккуратное и ровное по краям.
3. Завальцовка верха замка ровная.
4. Ключ входит и выходит без усилий

Опубликовано 21.08.2022Автор: admin

В рубрике Зажигание ВАЗ Отмечено замок зажигания ВАЗ, Ремонт ВАЗ-2106, Система зажигания ВАЗ

Регулировка зажигания ваз 2106 своими руками. Как выставить зажигание на ВАЗ

Выставленное по всем правилам зажигание на ВАЗ-2106 является непременным условием бесперебойной работы двигателя и расхода топлива в пределах нормы. В противном случае возникают такие неприятные моменты, как детонация и «прожорливость». Последствия для двигателя могут быть очень серьезными. Поэтому, как только вы почувствуете «что-то не так», лучше сразу исправлять проблему.

О необходимости проведения такой процедуры подскажут определенные «симптомы»:

• повышенный расход топлива;
• ухудшение динамики;
• более шумная работа двигателя;
• выскакивает в глушитель.

Как самому установить зажигание на ВАЗ-2106

По большому счету ничего особо сложного тут нет — нужно только желание и наличие определенного количества времени. Вот один из самых распространенных способов, с помощью которого можно самостоятельно выставить зажигание на «шестерке». Это делается либо на 1-м, либо на 4-м цилиндре.

На «шестерке» момент зажигания следует выставлять по меткам на крышке ремня ГРМ – всего их 3.

Кроме того, на ободе шкива есть обозначение — это верхняя мертвая точка (ВМТ), а на его ступице, наоборот, виден специальный наплыв.

Теперь рассмотрим саму процедуру выставления зажигания. Для начала нужно выкрутить свечу 1-го цилиндра и закрыть отверстие. Это можно сделать резиновой пробкой или просто пальцем. Далее берем специальный ключ, и с его помощью проворачиваем коленвал. Делать это нужно до тех пор, пока в 1-м цилиндре не начнется такт сжатия. Распознать этот момент очень легко. Поршень начнет двигаться вверх, при этом оттуда вылетит пробка, которой вы закрыли свечное отверстие или вы почувствуете давление на палец.

Проворачивать коленчатый вал, пока метки на шкиве и крышке ГРМ не совпадут. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если заливать «шестерку» 93-м или 95-м, нужно совместить со средней меткой на крышке ГРМ. При использовании топлива с меньшим октановым числом — с длинным.

После этого снимите крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен находиться в положении, когда его внешний контакт обращен к 1-му цилиндру на крышке распределителя. Далее следует проделать следующие простые манипуляции. Совместив метки, проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Если нет, то ситуацию нужно исправлять. Для этого откручиваем гайку, которой крепится трамблер, а сам трамблер переворачиваем вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока он не будет установлен параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку не нужно полностью затягивать.

Правильная регулировка зажигания

Следует отметить один момент. Установленное зажигание – это только половина дела. Чтобы двигатель работал как часы, нужно сделать еще кое-что. Речь идет о контроле зажигания. Давайте рассмотрим классический способ — с помощью 12-вольтовой лампы. Ничего особо сложного в этой процедуре и здесь нет – главное все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большой раздел здесь не нужен. Далее кидаем один провод на массу, второй — подключаем к выводу катушки зажигания. Теперь поворачиваем ключ в замке зажигания — он должен быть в положении I. Далее смотрим на лампочку — если она не горит, то больше ничего делать не надо. Тем не менее, это не всегда так. Если лампочка все равно горит, то нужно повернуть трамблер по часовой стрелке, пока она не погаснет. После этого медленно поверните корпус распределителя в обратную сторону. Делайте это до тех пор, пока свет не загорится снова. Зафиксировав этот момент, закручиваем крепление – на этот раз нужно сделать это до конца.

Как понять, что выставленный угол опережения правильный

Теперь осталось только проверить свой автомобиль на ходу. Процедура здесь достаточно проста – ориентироваться следует на слух. Заводим двигатель, трогаемся и разгоняем машину до 50 километров в час. Затем включите 4-ю передачу и резко нажмите на педаль акселератора, прислушиваясь к работе двигателя. Если вы ранее все сделали правильно, то картина будет следующая — примерно через 2-3 секунды появится детонация. Когда машина набирает скорость, она должна исчезнуть.

Регулировка и доводка двигателей классических моделей ВАЗ приносят не только пользу, но и настоящее удовольствие ценителям классики и надежных простых тольяттинских двигателей. Без умения выполнять элементарные регулировки настоящий ценитель не имеет морального права управлять классическими моделями, к которым относится и ВАЗ 2106. Если у вас с этим есть какие-то пробелы, то сегодня мы постараемся их восполнить, хотя бы частично. Для этого займемся регулировкой системы зажигания ВАЗ 2106.

Зачем регулировать зажигание

Влияет на массовые характеристики двигателя. Бывают случаи, когда водитель может месяцами ездить с неработающим зажиганием, даже не догадываясь, что это стало причиной повышенного расхода топлива и снижения динамики. Отсюда и все разговоры о том, что двигатели Фиата устарели, никуда не годятся и давно отжили свое. Ничего подобного.

Да бесконтактное зажигание несколько точнее и чуть надежнее, а современные двигатели требуют минимум регулировок. Они развратили общественность, которая разучилась выполнять элементарные операции по обслуживанию автомобилей. Поэтому сегодня мы рассмотрим, как правильно выставить контактное зажигание на ВАЗ 2106, и если вы все сделаете правильно, то не узнаете свою шестерку.

Принцип работы распределителя

Для проведения регулировочных работ нам потребуются следующие инструменты:

• набор регулировочных щупов;
плоская отвертка
• ;
• свечной ключ;
• кривоватый стартер;
• ключ 12х13;
• терпения и 15 минут времени.

Смысл всех дальнейших проводимых работ заключается в том, чтобы искра образовывалась на плашках именно в тот момент, когда поршень в конце такта сжатия находится не в верхней мертвой точке, а чуть раньше. Для каждого двигателя это «немного» разное, но по заводским параметрам угол опережения для ВАЗ 2106 должен быть 1 градус, а для копейки, например, 3 градуса. Таким образом, воспламенение рабочей смеси происходит в оптимальный момент и не препятствует движению поршня, а способствует полному сгоранию рабочей смеси.

Для реализации этого в каждом цилиндре по очереди используется распределитель зажигания, распределитель, подающий искру на свечи, согласно порядку работы цилиндров. Нужно знать порядок работы цилиндров, как таблицу умножения — 1,3,4,2. Основными рабочими органами распределителя являются контакты и ползунок. Бегунок распределяет напряжение по цилиндрам посредством крышки, а контакты замыканием и размыканием определяют момент появления искры.

Короче говоря, да.

Условия успешной регулировки зажигания

Мы можем регулировать зажигание тысячу раз, но если хотя бы один из пунктов, перечисленных ниже, не будет выполнен, мы просто потеряем время:

1. Все четыре свечи зажигания должны быть в рабочем состоянии заказ. Они должны иметь визуально рабочий вид, быть пробиты свечным тестером, не иметь внешних повреждений керамической оболочки, иначе свеча будет пробивать корпус и работать нестабильно.
2. Контакты прерывателя чистые и в идеальном состоянии, зазор между ними должен быть 0,4-0,45 мм.
3. Высоковольтные провода должны быть целыми, неповрежденными, иметь хороший контакт с распределителем, колпаками свечей и катушкой зажигания.
4. Подключен вакуумный привод опережения зажигания, ход его свободный, без заеданий.

Только в этом случае можно приступать к настройке.

Регулировка угла опережения зажигания

Допустим, самый сложный случай, когда нам нужно было снять трамблер с автомобиля, а настройки зажигания были полностью сбиты. Без лишних слов, приступим к делу.

Аналогично осуществляется регулировка с помощью лампочки, только лампа подключается в разрыв с контактами прерывателя.

Регулировка стробоскопом

Самый простой способ регулировки, но в этом случае придется покупать стробоскоп. Он соединяется с колпачком свечи и идет два провода для питания устройства. Регулировка осуществляется на холостом ходу. Для определения момента зажигания направляем стробоскоп на шкив коленчатого вала, а лампа стробоскопа будет дублировать появление искры и должна высветить момент совпадения меток на крышке и на шкиве, о котором мы говорили. Вращая трамблер добиваемся совпадения меток, фиксируем трамблер. Если метку поймать не удается, то неисправен конденсатор-распределитель или плохо зачищены контакты прерывателя.

Этими простыми способами мы точно сможем выставить зажигание, устранив детонацию, повышенный расход топлива и потерю мощности двигателя ВАЗ 2106. Стабильной искры и удачи на дорогах!

Как определить необходимость регулировки зажигания на ВАЗ 2106, или любых других, заднеприводных, Жигулях? На самом деле здесь все очень просто, и сейчас вы в этом убедитесь.

• Раньше или позже?

Наверняка вы слышали такое понятие, как Раннее или Позднее зажигание. Если на пальцах;— то раннее зажигание — это когда на высокой передаче нажимаешь на педаль газа, и слышишь из-под капота, — дз-дз-дз,- громкий, металлический звук. Особенно это заметно на крутых подъемах;— еще сильнее, если — в гору идет не пустая, а груженая машина. Это явление называется детонацией, некоторые называют его «стучанием пальцев»; а на самом деле этот звук из-за неправильного зажигания, в камере сгорания. Когда фронт пламени ударяется о камеру с силой, намного большей, чем при нормальной работе, двигатель работает.

Детонация — это один из главных врагов любого двигателя. Не редко именно это явление становится причиной прогара клапанов, а то и поршней.

Поэтому слишком раннее зажигание на вашем автомобиле сбываться не должно!

Что такое позднее зажигание? Ваш автомобиль работает на холостом ходу? — заглушить ее? У вас создается впечатление, что после того, как вы его выключаете, двигатель все равно продолжает работать? Он не хочет глохнуть, вешается и трясет всю машину. Если у вас осталось такое впечатление — это позднее зажигание.

Для регулировки угла зажигания на ВАЗ 2106, или любую классику, нужен всего один ключ на 13. И поверьте — если у вас нет стробоскопа — не беда, вам не нужно ехать на СТО . Поверьте мне- здесь все элементарно.

Предположим, у вас раннее зажигание, и вы уже устали слышать этот противный звук. Берем ключ на 13 и ослабляем гайку крепления трамблера. Вы делаете это так, чтобы вы могли вращать его по часовой стрелке или против часовой стрелки. Ослабленный? Теперь покрутите его влево-вправо, вы заметили, что опережая зажигание, то есть вращая трамблер — ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, мотор работает более ровно и стабильно? Ваша задача выставить зажигание так, чтобы двигатель работал максимально стабильно, но при этом полностью отсутствовала детонация. Не увлекайся, не надо на большие углы крутить,— 0,5 -2 мм, обычно достаточно.

Как проверить, достаточно ли вы задержали зажигание или нет? Это очень просто;— с места, на второй передаче резко утопить педаль газа в пол. Ну, — ничего не звенит? Теперь выезжайте на трассу, и на минимуме, для 4-й передачи, резко нажмите на газ. Что ты слышишь? — машина жесткая, но набирает, и при этом ничего не звенит? — то все в порядке! Если звон присутствует, снова нужно немного задержать зажигание (повернув трамблер ПО ЧАСОВОЙ СТРЕЛКЕ).

Если все в норме, и машина не вздрагивает при выключении, вы все сделали правильно!

Но если детонации нет, но при выключении двигателя он все равно пытается продолжить работу,— Вам нужно немного опережать зажигание, повернув трамблер ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

Думаю с этим вы все поняли. Но имейте в виду, что порог детонации напрямую зависит от бензина, который вы заливаете в бак своего автомобиля. Даже если залить очиститель, но с более низким, чем обычно, октановым числом, бензин,— У вас вполне может быть детонация. Поэтому лучше заправляться на том же,— проверенные заправки.

Как отрегулировать угол опережения зажигания на ВАЗ 2106?

Момент зажигания, как и УЗСК (угол замкнутого состояния контактов), очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (момент зажигания) не установлен правильно, двигатель будет плохо запускаться, работать хаотично на холостом ходу, не будет развивать полную мощность, перегреваться и чрезмерно расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннее» зажигание) может возникнуть детонация — очень опасное явление, часто приводящее к аварийному повреждению двигателя.
Установить угол опережения зажигания (опережение зажигания) с помощью стробоскопа в соответствии с прилагаемой к нему инструкцией.
Предлагаемый способ регулировки угла опережения зажигания может быть использован для его экстренной проверки при самостоятельном устранении неисправности в пути.
Для установки угла опережения зажигания на автомобиле ВАЗ 2106 потребуются: ключ «на 13», контрольная лампа на 12 В (можно использовать переносную лампу, прицепленную к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания может быть установлен как для 1-го, так и для 4-го цилиндров двигателя. Установка угла опережения зажигания для 1-го цилиндра показана как более удобная.

На крышке привода газораспределительного механизма в литье выполнены три метки.
Первая по ходу вращения шкива коленчатого вала метка но соответствует 10° опережения зажигания, вторая б — 5° и третья в (длинная) — 0°. На ободе шкива выбита метка G ВМТ. Делается прилив на ступице шкива против этой отметки.

1. Вывернуть свечу первого цилиндра и закрыть пальцем свечное отверстие.

2. Провернуть коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия») до начала такта сжатия в 1-м цилиндре (начнет выходить воздух через свечное отверстие). Затем, продолжая проворачивать коленчатый вал, совместите метку G на шкиве (выделено мелом) с меткой б (если используете бензин с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы используете бензин с октановым числом ниже 92, совместите метку на шкиве с меткой в .

3. При этом ротор распределителя зажигания необходимо установить в положение, при котором его наружный контакт а направлен в сторону контакта 1-го цилиндра на крышке распределителя. Сам трамблер необходимо расположить так, чтобы линия, проходящая через пружинные скобы б , была примерно параллельна центральной линии двигателя. Если нет…

4. …отвернуть гайку крепления распределителя зажигания почти до конца резьбы шпильки, приподнять распределитель и, поворачивая его вал, установить ротор в необходимое положение. Зафиксируйте распределитель в этом положении на блоке цилиндров, не затягивая окончательно гайку.
5. Подключить один вывод контрольной лампы или вольтметра к выводу катушки зажигания, подключенного к низковольтному выводу распределителя, а второй вывод к массе. Включите зажигание.

6. Нажимая на ротор распределителя по часовой стрелке, немного повернуть корпус прерывателя в ту же сторону до тех пор, пока контрольная лампочка не загорится. Затем медленно поверните корпус против часовой стрелки. В момент размыкания контактов прерывателя загорится контрольная лампа (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните крепежную гайку.
7. Выключите зажигание, установите на место снятые детали в порядке, обратном снятию.
8. Проверить установку угла опережения зажигания по работе двигателя при движении автомобиля ВАЗ 2106. Для этого разгоните автомобиль на ровном горизонтальном участке дороги до скорости около 45 км/ч, включите IV передачу и нажмите до упора на педаль акселератора. В момент нажатия на 2-3 секунды должна быть слышна детонация, пропадающая по мере разгона автомобиля. Если при разгоне детонация не исчезает, то зажигание слишком «раннее», если детонации нет вообще, то слишком «позднее». При сильной детонации ослабьте гайку и поверните корпус распределителя на 0,5-1 деление по часовой стрелке в положение «-». Если детонации нет, повернуть корпус трамблера на 0,5-1 деление против часовой стрелки до «+». Повторите проверку.

9. После окончания регулировки отметьте краской положение средней риски шкалы на корпусе распределителя относительно блока цилиндров.

Правильно установленный угол опережения зажигания, так же как и правильно установленный, оказывает существенное влияние на работу двигателя. Установка угла опережения зажигания на автомобиле ВАЗ 2106 или другими словами момента зажигания производится с помощью стробоскопа.

Как правило, при неправильной установке момента зажигания автомобиль не развивает полную мощность, резко возрастает расход бензина, наблюдаются перебои в работе двигателя, особенно на холостом ходу, автомобиль начинает перегреваться, все это косвенные признаки неправильное время. Если зажигание выставлено слишком рано, то при остановке двигателя появляется детонация, что очень опасно и может привести к аварийному отказу двигателя.

Для установки угла опережения зажигания нам потребуются: ключ на «13», контрольная лампа 12В или вольтметр. Опережение зажигания можно установить как для первого цилиндра, так и для четвертого. Разберем процедуру установки на примере первого цилиндра.

Если обратить внимание на крышку ГРМ, то в самом ее верху есть три литые метки, короткая, средняя и длинная. Эти самые метки отвечают за угол опережения зажигания и соответствуют:

1. Короткая метка — угол опережения 10 градусов.
2. Средняя метка — угол опережения 5.
3. Длинная метка — угол опережения 0.

На ободе шкива также выбита метка ВМТ, против этой метки сделан прилив на ступице шкива.

Момент зажигания устанавливается следующим образом:

• Выкрутите свечу первого цилиндра и заткните ее пальцем или резиновой пробкой.

• Специальным ключом проворачиваем коленчатый вал до тех пор, пока из первого цилиндра не начнет выходить воздух или не вылетит резиновая заглушка (если вы закрыли ею свечное отверстие), продолжая проворачивать коленчатый вал, совместите риск на шкиве коленчатого вала с одной из меток на крышке ГРМ. Если вы используете бензин с октановым числом 92 или 95, то нужно выравнивать по средней метке и если бензин с октановым числом ниже 92, то выравнивать по длинной метке (угол опережения 0 градусов).
• Отстегнув крепления, снимите крышку с распределителя зажигания.
• После проворачивания коленчатого вала ротор распределителя зажигания должен находиться в положении, при котором его наружный контакт будет смотреть в сторону первого цилиндра на крышке распределителя.

После того, как вы совместили метки, посмотрите на распределитель. Воображаемая линия, проходящая через защелки крышки, должна быть примерно параллельна оси двигателя, если нет, то:

• Отверните гайку крепления распределителя и поднимите распределитель вверх и, прокручивая ось ротора, установите его как требуется, то есть параллельно оси двигателя.
• Установите распределитель и затяните гайку его крепления, но не затягивайте.

Теперь приступим непосредственно к установке момента зажигания.

• Берем контрольную лампочку и подключаем один провод к выводу катушки зажигания, соединенному с низковольтным проводом распределителя, а второй провод кидаем на массу.
• Включите зажигание.
• Слегка повернув трамблер по часовой стрелке, убедиться, что контрольная лампа не загорелась, если лампа уже не горит, то ничего делать не надо.
• Теперь медленно поверните распределитель против часовой стрелки и в момент, когда загорится контрольная лампа, то есть пропадет напряжение, зафиксируйте положение распределителя и затяните гайку его крепления.
• Выключите зажигание и установите крышку трамблера обратно.

Теперь нужно проверить угол опережения зажигания. Проверка будет проводиться во время движения автомобиля. Для этого разгоняем машину до скорости 45 км/ч и включаем четвертую передачу и одновременно резко нажимаем до упора педаль «газа». В первые 2-3 секунды после нажатия педали акселератора должна появиться детонация, которая пропадет по мере разгона. Если детонация появилась, но по мере разгона автомобиля не исчезает достаточно долго или вообще не исчезает, то зажигание слишком «раннее». Если детонации не появилось вовсе, значит, зажигание слишком «позднее».

Если зажигание раннее, то повернуть трамблер на 0,5-1 деление по часовой стрелке. И наоборот для поздних поверните его на 0,5-1 деление против часовой стрелки. После завершения регулировки отметьте положение средней отметки шкалы краской на корпусе, распределяя относительно блока.

На этом все ремонтные работы завершены.

Настройка трамблера ваз 2106 зазоров

Потому как грамотно и умело выполнена настройка зажигания ваз 2106 зависит не только мощность и динамика силового агрегата, но и расход. Неправильную работу зажигания можно определить по следующим пунктам:

затрудненный запуск;

недостаточная мощность двигателя;

завышенный расход;

нестабильный режим ХХ;

высокая температура;

детонация после отключения;

при резком нажатии появляется характерный стук пальцев на «газ».

Настройка зажигания на ВАЗ

В зависимости от того, какой тип зажигания установлен в вашей модели, настройка системы имеет некоторые особенности. При этом принцип выполнения этой операции одинаков для всех модификаций. Зажигание ВАЗ-2106 осуществляется в 3 этапа:

УЗСК — калибровка контактного угла в закрытом положении.

УОЗ — Регулировка угла опережения.

Контроль производительности в движении.

Регулировка угла контакта зажигания

Для работы нам потребуется:

набор ключей, в том числе специальный ключ для коленвала;

• набор щупов для ВАЗ-2106;

  тахометр электронный.

Если в вашей модели используется классическая или транзисторная система зажигания, настройку зажигания производим в следующем порядке.

Демонтируем крышку с трамблера и зачищаем напильником контакты, чтобы они плотно сомкнулись между собой. При необходимости подогните неподвижный элемент.

Проворачивая коленвал специальным ключом, выставляем максимальный зазор. При отсутствии ключа можно выполнить эту процедуру, толкнув автомобиль, предварительно включив 4-ю передачу.

После установки максимального зазора отвинтите винт опорной плиты.

Затем калибрует зазоры пластиной 0,4 мм, а затем фиксирует положение, вкручивая винт.

Контролируем расстояние между электродами пластин на 0,35 и 0,4 мм. При этом тонкий зонд должен проходить легко, а толстый инструмент – нет. Ставим на место крышку распределителя.

Запускаем двигатель и проверяем его с помощью тахометра УЗСК. Он должен быть 55°±3°. Калибрует при необходимости.

Регулировка угла опережения зажигания




Существует несколько вариантов выполнения данной процедуры, оптимальными являются следующие:

• со стробоскопом;

  с помощью лампочки;

  от искры;

— самый быстрый и точный метод калибровки при наличии данного устройства. Сначала необходимо подключить устройство к сети машины. Затем необходимо снять с распределителя и заглушить трубопровод октан-корректора. Вслед за этим прогреваем двигатель до рекомендуемой температуры. После этого ослабляем болт крепления трамблера и направляем луч стробоскопа в район шкива. При стабильных оборотах ХХ, вращая корпус распределителя, ставим первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблера, затянув крепежный болт.




Настройка с лампочкой выполняется при отсутствии стробоскопа. Регулировка осуществляется с помощью двенадцативольтовой лампочки, к которой предварительно подключаются 2 провода и специального ключа для коленвала.

Сначала, вращая коленчатый вал, установите его метку напротив нулевого деления на крышке газораспределителя.

Подсоедините один провод лампочки к катушке через кабель, идущий от распределителя, а другой к массе кузова.

Снимите центральный кабель распределителя и подключите его к массе.

Немного отвернуть болт крепления корпуса распределителя.

Включите систему зажигания, лампа должна гореть.

Вращая корпус распределителя по часовой стрелке, установите положение, при котором загорается контрольная лампа.

После этого отодвинуть корпус назад, пока лампа снова не загорится.

Закрепите распределитель болтом.




Если в вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, то с лампочкой эту регулировку не получить по причине того, что напряжение, которое имеется на контактах распределителя, может недостаточно, чтобы включить лампу. В этом случае регулировку следует производить с помощью диодного пробника или вольтметра.

Регулировка искры производится исходя из того, что искра появляется при размыкании контактов. Предварительно установите коленчатый вал в положение, при котором его метка совпадет с первым делением на крышке газораспределителя. При этом ползунок распределителя будет находиться напротив силового кабеля 1-го цилиндра. Вытяните центральный трос распределителя и расположите его на расстоянии от земли в пределах 5 мм. Отверните болт крепления распределителя и включите зажигание. Поверните корпус по часовой стрелке на 25-30 градусов. После этого медленно отодвинуть корпус назад и в момент появления искры зафиксировать трамблер.




Регулировка на слух должна проводиться только в исключительных случаях, когда вышеуказанные варианты по тем или иным причинам не могли быть реализованы. Сначала заводим двигатель, а затем ослабляем крепление корпуса трамблера. Поверните корпус, чтобы установить двигатель максимальной скорости. После этого немного поверните трамблер по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако этого будет достаточно, чтобы добраться до ближайшего СТО или своего гаража, где можно выполнить более точную настройку.




Видео — Установка зажигания от лампочки

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо проверить на ходу автомобиля. Перед этим предварительно прогрейте двигатель и, разогнавшись до 45-50 км/ч, включив 4-ю передачу, энергично нажмите на педаль газа. При правильной регулировке зажигания в этот момент должны появиться на короткое время (1-2 секунды) и тут же исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если этого не произошло, поверните корпус распределителя на 1 позицию против часовой стрелки. При продолжительности детонации более 2 секунд корпус необходимо повернуть по часовой стрелке на 1 деление.

Система зажигания играет очень важную роль в работе двигателя внутреннего сгорания. От нее зависит большое количество параметров, сильно влияющих на общее поведение автомобиля. Поэтому каждый водитель российского автопрома должен знать, как выставить зажигание на ВАЗ 2106.

Система зажигания нужна для создания электрического импульса, воспламеняющего топливовоздушную смесь внутри цилиндра. В зависимости от модификации автомобиля она может быть контактной и бесконтактной. В последнее время он получил широкое распространение на бесконтактной основе и работает по транзисторной схеме.

Центральной частью системы является распределитель, внутри которого находится подвижный контакт, передающий электрический импульс на высоковольтные кабели.

Последние подключаются к свечам зажигания. В середине распределителя установлен датчик Холла, который определяет угловое положение распределителя и передает эту информацию на выключатель. Он посылает сигнал на катушку зажигания, которая преобразует 12 вольт в 25 киловольт. Сам трамблер работает от коленвала, поэтому его работа четко синхронизирована. В инжекторных двигателях используется модуль зажигания, который сам регулирует момент опережения зажигания.

Работа контактной системы имеет аналогичный принцип работы, однако в схеме отсутствует выключатель и датчик Холла. Сама суть действия должна соответствовать порядку искрообразования, которое должно происходить ровно в тот момент, когда поршень находится в верхней мертвой точке. Причем этот процесс должен происходить с некоторым опережением, потому что смесь начинает гореть не сразу, а через короткий промежуток времени. Таким образом, в момент, когда в цилиндре появляется максимальное давление, поршень достигает высшей точки и идет вниз.

Результатом этого взаимодействия стало появление двух терминов, обозначающих раннее и позднее зажигание. На самом деле зажигание должно быть немного ранним, и этот угол не должен превышать 5 процентов. Если он слишком большой, то смесь будет воспламеняться слишком рано, что характерно для появления стука, когда смесь сгорает слишком рано и двигатель начинает греться больше, чем в обычном режиме.

Это очень опасный режим, который может привести к серьезным повреждениям.

Еще одна проблема — позднее зажигание … В этом случае бензин сгорает слишком поздно и цилиндры двигаются больше по инерции, чем за счет сгорания топлива. Из-за этого происходят потери мощности, простреливание глушителя, а также повышенный расход топлива. При обнаружении этих признаков, а также при перегреве двигателя необходимо отрегулировать угол опережения зажигания.

Процесс регулировки зажигания ВАЗ 2106

На самом деле здесь нет ничего сложного, и водители придумали множество способов, основной из которых – использование стробоскопа. Конечно, это очень точный метод, позволяющий максимально правильно отрегулировать зажигание на любом карбюраторном автомобиле. Однако сам стробоскоп стоит около 600 рублей, когда регулировка зажигания на ВАЗ 2106 в автосервисе будет стоит 300. Это говорит о том, что есть смысл использовать стандартный набор инструментов и сэкономить такую ​​сумму денег.

Вам понадобится трещотка (можно заменить домкратом), а также ключ на 13, свечной ключ и заглушка, соответствующая свечному отверстию. Теперь вы узнаете, как выставить зажигание полностью с нуля. Для этого сначала нужно найти верхнюю мертвую точку первого цилиндра в такте сжатия. Выверните свечи и вставьте свечу в первый цилиндр.

Вращайте коленчатый вал с храповым механизмом до тех пор, пока не выйдет пробка. Этот момент считается точкой максимального сжатия воздуха в цилиндре. Метка на шкиве коленчатого вала и длинная метка на крышке подшипника должны совпадать. Для создания нужного упреждения рекомендуется установить его на вторую отметку, что будет соответствовать углу в 5 градусов. После этого вращать коленвал уже не нужно.

Если у вас нет храповика, вы можете вращать мотор с помощью заднего колеса. Для этого нужно установить коробку передач на четвертую скорость, а колесо поднять домкратом. Во избежание случайных падений рекомендуется установить под машину противооткатные упоры и опору.

Теперь берем ключ на 13 и откручиваем болт-фиксатор трамблера вашего ВАЗ 2106 … Сняв фиксатор, вытащите трамблер и установите его так, чтобы его бегунок был напротив контакта 1 цилиндра на трамблере крышка. Затем вы можете собрать его, но не затягивайте болт. Опустите автомобиль и подготовьте его к запуску.

Теперь нужно два человека: первый будет крутить стартер, а второй будет задавать угол опережения. Возьмите октан-корректор рукой и попросите напарника запустить стартер. Возможно, что он не заведется, в этот момент необходимо медленно двигать трамблер до тех пор, пока двигатель не запустится. Это будет точка, в которой вы установите правильный угол опережения зажигания. При запуске двигателя необходимо будет продолжать вращать трамблер до максимально стабильной работы двигателя вашего ВАЗ 2106.

Вот и все. Вот так выглядит процесс регулировки зажигания на автомобиле ВАЗ 2106. Таким образом, это можно сделать без участия специалистов автосервиса, а также сэкономить некоторую сумму денег. Желаем удачи на дороге!

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной «семерке» зависят от правильной установки угла опережения зажигания. Устаревшая «контактная» система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оснащенным бесконтактной системой зажигания, не требуется. А вот владельцам устаревших модификаций ВАЗ 2107 приходится обращаться на СТО для регулировки или выполнять операцию самостоятельно. Это нетрудно сделать.

Что такое «установка момента зажигания»

Опережение зажигания означает, что воздушно-топливная смесь воспламеняется до того, как поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Этот фактор оказывает большое влияние на работу двигателя. Между моментом появления искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя этот промежуток времени чрезвычайно мал, из-за высокой частоты вращения коленчатого вала при воспламенении смеси поршень может пройти большой путь от момента искрения до взрыва смеси. При правильно установленном угле опережения смесь взрывается в тот момент, когда поршень находится в ВМТ и готов двигаться вниз. Если смесь поджигается раньше («раннее зажигание»), она взрывается на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. При позднем зажигании («позднее зажигание») смесь взрывается после выхода поршня из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газов в цилиндре и, следовательно, потере мощности и снижение экономичности. Поэтому установка зажигания на ВАЗ 2107 процедура важная и нужная. Искрение должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленчатого вала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107?

Неправильный угол опережения вызывает следующие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим работы мотора. В то же время нагрузка на кривошипно-шатунный механизм снижает ресурс их работы.

Снижение динамики автомобиля. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен произойти ровно в момент нахождения поршня в ВМТ.

Прогарные клапаны. При позднем зажигании смесь продолжает гореть на протяжении всей фазы выпуска, что вызывает перегрев клапанов и «хлопки» выпускного коллектора.

Что необходимо для регулировки зажигания ВАЗ 2107 (карбюратор)

Для настройки зажигания и регулировки зазора прерывателя трамблера потребуются:

• ключ на 13;
• отвертка;
• наждак;
• свечной ключ;
• специальный ключ для коленчатого вала;
• вольтметр или «контрольный» (лампа 12В).

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленчатого вала и на переднюю крышку двигателя.

На шкиве двигателя есть насечка, которая должна совпадать с одной из трех отметок на крышке в зависимости от используемого топлива.

Этикетки на крышке бывают разной длины — короткие, средние и длинные. Первому соответствует угол опережения 10 градусов, второму — 5 градусов, третьему — 0 градусов (воспламенение смеси происходит в ВМТ).

Топливо с высоким октановым числом сгорает быстрее, чем с низким октановым числом. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него составляет 5 градусов.

Как выставить зажигание на ВАЗ 2107

Регулировать зажигание даже не нужно в гаражных условиях. При наличии инструментов выставить угол опережения можно буквально на улице. Процедура следующая:

• Дайте двигателю остыть (если он горячий). Это позволит избежать ожогов во время работы.
• Снять высоковольтные провода со свечей зажигания.
• Выкрутить свечи зажигания (можно ограничиться только свечой зажигания первого цилиндра, но при всех выкрученных свечах компрессии в цилиндрах нет и коленвал крутить гораздо легче).
• Закройте пальцем свечное отверстие на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
• С помощью специального ключа провернуть коленчатый вал до начала такта сжатия (палец должен чувствовать давление воздуха).
• Продолжая вращать коленчатый вал, совместите метку на шкиве со второй меткой на передней крышке двигателя.

Примечание: если двигатель работает на высокооктановом топливе (бензин 92 или 95), установите угол опережения 5 градусов (средняя метка на двигателе). Если используется бензин 76 или 80, угол опережения должен быть равен нулю (длинная метка на двигателе), чтобы избежать детонации.

• Снимите крышку распределителя, отвернув монтажные кронштейны. Когда метки выставлены, «бегунок» необходимо повернуть внешним контактом к клемме провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленчатого вала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не на сжатие).
• Проверить положение защелок крышки распределителя. Они должны располагаться на линии, параллельной оси двигателя.
• Ослабьте гайку крепления распределителя так, чтобы его корпус свободно вращался от руки.
• Подключить вольтметр или лампу на 12 вольт к массе и к проводу катушки зажигания к низковольтному проводу распределителя.
• Включите зажигание.
• Плавно повернуть корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (пропадет напряжение на вольтметре). Если лампа не загорается сразу после включения зажигания, трамблер вращать не нужно.
• Медленно поворачивайте распределитель против часовой стрелки, пока не загорится контрольная лампа.
• Остановить вращение и затянуть гайку крепления распределителя.
• Выключить зажигание.
• Установите крышку распределителя на место.
• Подключение высоковольтных проводов.

Проверка угла опережения зажигания

В первую очередь необходимо запустить двигатель. Если он завелся раньше, а после регулировки нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, проверьте угол опережения на лету:

• Разогнать машину до 45 км/ч.
• Включить 4-ю скорость.
• Резко нажмите на педаль газа.
• Детонация должна возникать в течение 2-3 секунд, а затем, после разгона автомобиля, должна исчезнуть.

Если после разгона детонация не исчезает, зажигание «раннее». Если детонации не происходит вообще, воспламенение происходит «позднее». Для уменьшения опережения отверните гайку крепления распределителя и поверните ее по часовой стрелке чуть меньше деления шкалы. Вы можете увеличить опережение, повернув вентиль против часовой стрелки.

Совет: когда зажигание идеально выровнено, нарисуйте отметку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора трамблера прерывателя ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Для регулировки трамблера ВАЗ 2107 необходимо выполнить следующие операции:

• отщелкнуть кронштейны крепления и снять крышку трамблера;
• открутить винты крепления бегунка;
• снять бегунок;
• зачистите контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не более 600).
• ослабить винт крепления контактов прерывателя;
• поверните регулировочный винт, чтобы установить зазор 0,4 мм с помощью подходящего щупа;
• затяните крепежный винт;
• установить и зафиксировать ползунок;
• закрепить крышку распределителя.

Помимо регулировки может потребоваться ремонт трамблера ВАЗ 2107. Заключается в очистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.

Любая работа двигателя автомобиля зависит не только от состояния механизмов и агрегатов, но и от правильно выставленного угла зажигания (далее — УЗ). Естественно, отечественные автомобили, в частности, речь пойдет о легендарных «шестерках», не являются исключением. Этот материал позволит вам узнать, как выставить зажигание на ВАЗ 2106 и какие нюансы следует учитывать, чтобы не допустить ошибок.

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания нет недостатков, характерных для контактных систем. Например, с регулировкой и выставлением зазора автомобилист не сталкивается в контактной группе. Если вы не знаете, как правильно отрегулировать угол опережения по лампочке и по меткам, то ниже представлена ​​подробная инструкция по настройке на первом цилиндре.

Прежде чем мы объясним, как делается публикация, посмотрите, что означают метки:

• первая метка расположена по часовой стрелке, значит УЗ 10 градусов;
• вторая, то есть средняя метка используется для регулировки УЗИ на пять градусов;
• что касается последней отметки, то в соответствии с ней устанавливается УЗ, равный нулю градусов; при такой настройке горючая смесь будет воспламеняться в момент входа поршня в ВМТ.

Сами метки выравниваются путем вращения коленчатого вала или воздействия на храповик. В качестве альтернативы для регулировки гайки можно использовать специальный ключ.

Инструменты и материалы

Итак, перед настройкой КМ необходимо следующее:

• ключ для извлечения свечей;
• специальный ключ для проворачивания коленчатого вала;
• ключ на 13;
• также подойдет специальный прибор для контроля настроек, например, это может быть вольтметр, контрольная лампа на 12 вольт или стробоскоп (автор видео — Наиль Порошин).

Ступени

Итак, как отрегулировать УЗ своими руками:

1. Сначала нужно выключить зажигание, затем открыть капот и сбросить клемму c. При помощи ключа потребуется выкрутить свечу зажигания из первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет прикрыть пальцем или резиновой пробкой.
2. Сделав это, необходимо ключом для коленвала провернуть вал вправо до тех пор, пока из отверстия для свечи зажигания не начнет течь давление. Это будет означать начало такта сжатия. При этом заглушка должна выскочить, но если вы закрыли отверстие пальцем, то обязательно почувствуете, что воздух будет выдавливать ее.
3. Коленчатый вал следует проворачивать до совпадения меток на его шкиве и крышке ГРМ. Есть еще один момент, который следует учитывать в отношении используемого топлива. Например, если вы заправляете автомобиль топливом 92 или 95, то риск на шкиве должен располагаться напротив средней метки. Если топливо 80 и ниже, то метка должна быть совмещена с длинной меткой, что, как было сказано выше, означает ноль градусов. Затем потребуется отстегнуть защелки, а также демонтировать крышку распределителя.
4. После остановки коленвала трамблер следует повернуть внешним контактом к цилиндру №1, в котором вы выкрутили свечу зажигания. Когда риски совмещены и это сделано правильно, нужно будет мысленно провести отрезок от защелки распределительного узла – он должен проходить параллельно оси двигателя. Если это не так, крепежную гайку нужно будет немного открутить, после чего повернуть устройство вверх. Сама гайка должна быть выровнена параллельно оси мотора, для этого нужно будет провернуть ротор.
5. После выполнения этих действий вам нужно будет установить сам момент. Для выполнения этой задачи вам потребуется подключить питание, то есть перекинуть ранее отключенную клемму на аккумулятор. Далее с помощью ключа на 13 ослабьте гайку, которой фиксируется распределительный узел.
6. Теперь вам понадобится контрольная лампа с подключенными к ней проводами — один из контактов должен быть соединен с массой, а другой подключен к низковольтному контакту на катушке. Затем ключ в замке необходимо повернуть в положение I и включить зажигание, загорится свет. После этого осторожно начинайте поворачивать трамблер слева направо до тех пор, пока лампа не погаснет. В том случае, если источник света изначально не горел, то это говорит о том, что ничего делать не нужно.
7. После этого распределительный блок нужно будет повернуть влево, то есть в обратную сторону. Когда регулятор начнет подгорать, нужно будет затянуть фиксирующую гайку, это позволит самому распределителю фиксируется на месте.
8. Сделав это, необходимо будет выключить зажигание и установить на место крышку распределительного устройства. По сути, на этом процедура настройки завершена, теперь вы знаете, как настроить УЗИ, но это еще не конец операции. Обязательным этапом будет диагностика выполненных работ.

Фотогалерея «Самостоятельная регулировка УЗИ»

Проверка производится следующим образом:

1. Садитесь за руль и запускайте силовой агрегат, его нужно будет прогреть до рабочей температуры. Начать движение, нужно разогнаться примерно до 40-50 км/ч. Когда машина разгоняется до такой скорости, нужно включить четвертую передачу и продолжить движение на ней, при этом не разгоняясь.
2. Резко нажмите на газ. Через несколько секунд после этого из-под капота должна раздаться детонация, стук металла о металл. Обратите внимание, что в идеале детонация должна прекратиться после того, как автомобиль наберет скорость около 5 км. Если это так, то проверка может быть завершена.
3. В том случае, если детонация осталась, то необходимо отрегулировать положение распределительного механизма, так как причина этого, скорее всего, кроется в слишком раннем воздействии ультразвука. Если стука металла не было вообще, то причина, скорее всего, кроется в несвоевременном УЗИ. В первом случае трамблер нужно прокрутить вправо буквально на 1 градус, во втором — влево, на столько же. Эта операция выполняется до тех пор, пока детонация не продлится более полутора секунд.
4. По окончании настройки на распределителе должна быть отмечена риска, которая демонстрирует положение средней метки в соответствии с БК. Если детонация вовремя появляется и также вовремя пропадает, то корпус КРУ можно ставить на место. Процедуру регулировки можно считать завершенной (видео Евгения Александровича).

Полезно знать

Следующие симптомы могут указывать на необходимость корректировки времени опережения:

1. Появились шумы при работе силового агрегата. Сильный стук и неправильная работа двигателя могут свидетельствовать о необходимости ультразвуковой регулировки. При такой работе ДВС поршень двигателя направлен только вверх, а зажигание происходит в его сторону. В этом случае работа силового агрегата будет более жесткой.
2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятно, последует за ним, и газам потребуется больше времени для расширения. В момент, когда поршень достигает нижней точки, следующий такт в цилиндре будет соответствовать такту выпуска. Следует отметить, что часть взрывного топлива попадет в глушитель, что приведет к хлопку.
3. Увеличение расхода бензина также может указывать на необходимость регулировки.

   No related posts.
