Как отрегулировать клапана на ваз 2106 видео: Регулировка клапанов ВАЗ 2106, порядок проведения

Клапана ВАЗ 2106: порядок регулировки, схемы, видео

Безусловно, каждый владелец советских автомобилей рано или поздно сталкивается с их ремонтом и настройкой разнообразных узлов. Хотя сегодня присутствие автомобилей советской эпохи на дорогах по не-многу сокращается, подобные ремонтные работы не утратили своей актуальности. И в этой статье мы поговорим с Вами как же качественно провести регулировку клапанов на ВАЗ 2106 своими руками.

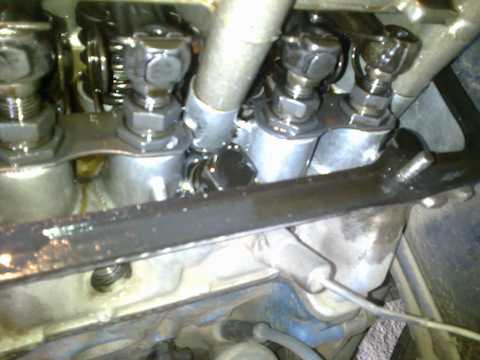

Фото регулировки клапанов

К слову, отличие Жигулей от продуктов современных автоконцернов существенно, и регулировку некоторых параметров автомобиля приходится проделывать вручную.
Регулировка таких узлов, как клапаны на автомобиле ВАЗ 2106 является достаточно важной процедурой, и необходима она по некоторым причинам. К главным причинам относится существенный нагрев двигателя во время движения.

Как мы помним из школьной программы, касающейся законам физики, любые твердые материалы во время нагрева расширяются.

В данном случае, это относится ко всем элементам двигателя, которые поддаются нагреву.

Поэтому, исходя их некоторых параметров конструкции силового агрегата, подобные детали требуют своевременной регулировки.

Также читайте на сайте все про ремень генератора ВАЗ 2106

Как правило, такая немаловажная система любого автомобиля, как механизм газораспределения нуждается в регулировке клапанов, благодаря которым в двигатель поступает необходимое количество топлива и воздуха, который необходим для возгорания горючей смеси в камерах сгорания.

Они бывают двух типов:

1. впускные
2. выпускные.

Первый впускает смесь воздуха и топлива, а второй соответственно отвечает за выпуск отработанных газов в выхлопную трубу.

В случае неправильной их работы двигатель может тяжело заводиться или даже глохнуть во время движения. Проще говоря он начинает задыхаться, что в целом существенно сказывается на его рабочих характеристиках.

Схема кулачкового механизма

В точке, где соприкасаются клапаны находится специальный зазор, который еще называет «тепловым зазором», смотри схему выше. Именно он требует тщательной регулировки.

Щуп

Щуп

Набор щупов

В случае, если зазор будет находиться в неправильном положении, или в его регулировке будут допущены некоторые ошибки автомобиль может потреблять намного больше топлива от положенного, но при этом его мощность может существенно понизиться.



Содержание

1. Подготовка к работе и разборка
2. Порядок регулировки клапанов ваз 2106. Видео
3. Процесс регулировки клапанов на ВАЗ 2106. Видео
4. Последовательный алгоритм действий
5. Полезные советы

Подготовка к работе и разборка

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

1. Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
2. Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
3. Силовой агрегат должен быть холодным для обеспечения норм безопасности.

Подготавливаемся к началу регулировки клапанов:

• позаботьтесь о наличии специальных инструментов, а именно ключей на «10», «13», «14», «17»;
• также необходим щуп на 0,15 мм;

• специальный ключ для проворота коленвала;
• набор отверток;
• новую прокладку под крышку клапана.

В процессе разборки необходимо:

1. Снять воздушный фильтр.
2. Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
3. Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

1. Демонтируйте крышку трамблера.
2. Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.



Порядок регулировки клапанов ваз 2106. Видео

И так, что бы правильно произвести регулировку клапанов, необходимо точно придерживаться определенного порядка. Нарушать порядок регулировки нельзя.

Таблица по регулировки зазоров клапанов ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов
0° 180° 360° 540°	0° 90° 180° 270°	4 и 3 2 и 4 1 и 2 3 и 1	8 и 6 4 и 7 1 и 3 5 и 2

Не забывайте про строгую последовательность работы по регулировке клапанов

Далее ознакомьтесь с тем, на сколько градусов необходимо проворачивать коленвал для регулировки одного или другого клапана:

1. В случае, если положение будет правильным должны совпасть метки, что свидетельствует о том, что можно приступать к регулировке 6 и 8 клапана.

2. Провернув коленвал на 180 градусов можно регулировать 4 и 7 клапан.
3. Далее повернуть коленвал на 360 градусов, что открывает доступ до 1 и 3 клапана.
4. А поворот на 540 градусов обеспечивает доступ до 5 и 2.

Интересно! Многие автомобилисты для большего удобства наносят метки на шкив самостоятельно.

Процесс регулировки клапанов на ВАЗ 2106. Видео

Вашему вниманию предоставлено несколько видеороликов — примеров как производится регулировка клапанов:

Старайтесь соблюдать алгоритм, чтобы не допустить всевозможных ошибок, которые могут привести к более серьезной проблеме.

Последовательный алгоритм действий

1. Если вы сохранили необходимое положение исходя из меток обязательно обратите внимание на зазор кулаков 8 и 6 распредвала. Запомните такой важный факт, как подсчет. Начинать его необходимо с метки звездочки, которая расположена ближе к лобовому стеклу. Приступайте к подсчету именно от этого кулачка.
2. Далее возьмите щуп и поместите его под распределительный вал, который находится чуть выше рокера. В случае, если щуп зашел свободно немного ослабьте гайку 17 рокера, где проделываются замеры. Во избежание прокрутки немного ослабьте гайку на 13. Далее необходимо произвести затяжку гайки на 17 после чего измеряется зазор. Вам необходимо сделать так, чтобы, проникая в зазор щуп входил туго, с небольшим усилием, но, чтобы не гнулся. Если такой результат был достигнут можно приступать к следующему кулачку.
3. Возьмите ключ, и прокрутите вал на 6 ходов. Обратите внимание на метку, она должна стать на 9 часов, при этом совпасть сметкой, находящейся на шкиве. Теперь можно приступать к регулировке 4 и 7 кулачков. Данный процесс идентичен с выше написанным.
4. Далее прокручиваем вал на 180 градусов, чтобы метка, находящаяся на звездочке, приняла положение на 6 часов. Обратите внимание, чтобы на шкиве метка четко с ней совпадала. Теперь можно регулировать кулачки под номером 1 и 3.
5. Прокручиваем вал до положения на 3 часа, после чего регулируем кулачок 2 и 5.
6. На завершающем этапе необходимо прокрутить коленчатый вал с помощью стартера, после чего следует произвести контроль проведенных работ и затянуть все гайки. Установка демонтированных ранее деталей должна производится строго в обратном порядке. Если есть необходимость сменить прокладку крышки, то это можно сделать в процессе сборки.



Полезные советы

Перед самим началом регулировок обратите внимание цепи механизма газораспределения. Она должна быть установлена правильно. Также проверьте степень натяжки цепи.

Если вы услышали стуки около крышки клапанов, то это прямой намек, что необходима регулировка. Помните, что для данной процедуры необходимо использовать специальные щупы, которые изготовлены именно под двигатели ВАЗ. Подобные щупы имеют большую ширину, что позволяет перекрыть весь зазор.

Чаще всего вместе с такими щупами идет руководство по регулировке клапанов в виде удобной таблицы.

Если клапана будут отрегулированы правильно, с четким соблюдением инструкции работа силового агрегата будет более тихой, при этом расход топлива будет в пределах нормы. Как советуют специалисты регулировку клапанов на автомобиле ВАЗ 2106 необходимо проводить через каждых 15 000 тысяч километров.

ВАЖНО!!! Если вы не уверенны в своих силах, то такую работу лучше доверить квалифицированным мастерам.

Регулировка клапанов ВАЗ 2106, 2107 на инжекторе и карбюраторе

Газораспределительный механизм обеспечивает синхронное, в заданные промежутки времени открытие и закрытие клапанов. При этом, должна обеспечиваться полная герметичность камеры сгорания. Именно для этого производится регулировка клапанов ВАЗ 2106 и 2107 своими руками. В данной статье будет приведена подробная инструкция по настройке.

Когда нужна регулировка

Для диагностики неисправности достаточно оценить поведение автомобиля при разгоне. Как вы уже поняли, неправильно выставленный зазор клапанов не обеспечивает требуемую герметизацию камеры сгорания. Таким образом, цилиндр теряет компрессию, а значит, эффективность сгорания смеси будет низкая, что приводит к потерям мощности.

Кроме того, предпосылками к регулировке клапанов двигателя на ВАЗ являются также большой расход топлива и неустойчивость оборотов. У многих мотор слишком долго прогревается, а при перекрытии воздушной заслонки начинает глохнуть. Все это свидетельствует о нарушенной регулировке клапанного механизма.

Порядок регулировки клапанов на ВАЗ 2106 и 2107

Так как «шестерка» и «семерка» — это в целом одинаковые автомобили, то и алгоритм действий будет выполняться для них одинаково. В первую очередь необходимо запастись нужными инструментами.

Список необходимого:

1. Вам понадобятся два ключа на 13 и на 17. Желательным условием является то, чтобы они были рожковыми.
2. Щуп, который имеет точную толщину в 0,15 мм. Такие щупы продаются во всех магазинах автозапчастей. Ширина его должна быть такая, чтобы он полностью помещался под кулачком.

Теперь снимите карбюратор, так как он будет мешать демонтировать клапанную крышку. Кстати, некоторые модели карбюраторов разрабатываются таким образом, что никак не помешают регулировке клапанов, однако трос привода подсоса все же придется снять.

• После снятия клапанной крышки можно приступать к регулировке. Вначале необходимо установить первый поршень так, чтобы он оказался в верхней мертвой точке. Говоря простым языком, поршень должен подняться вверх, а клапана должны быть закрыты полностью. Для этого поставьте автомобиль на нейтральную передачу и с помощью ручного стартера или любого похожего ключа проверните коленчатый вал до тех пор, пока метка его шкива не совпадет с меткой на корпусе крышки блока цилиндров. Кроме того, необходимо убедиться, что поршень находится именно в такте сжатия, для этого есть еще две метки газораспределительного механизма, которые тоже должны совпасть. Одна из таких меток располагается на звездочке распределительного вала, а вторая в виде штыря, расположена возле звездочки. Если последние метки не совпали, необходимо сделать еще оборот.
• После выставления меток, необходимо отрегулировать 6 и 8 клапана. Чтобы не запутаться, отсчет необходимо вести от цепи газораспределительного механизма. Теперь вставьте щуп между рычагом клапана (или, как его еще называют — рокером) и кулачком распредвала. Щуп должен помещаться с небольшим защемлением, если этого нет (входит слишком легко или не входит туда), то необходимо отрегулировать клапана. Ослабьте контрующую гайку на 17, а болт на 13 проверните в ту сторону, которая вам нужна (ослабьте или затяните, в зависимости от того, какой зазор необходимо сделать). Как только зазор будет выставлен, затяните контргайку.
• Проверните коленчатый вал на 180 градусов и отрегулируйте 4 и 7 клапана. Следующая пара (1 и 3, 2 и 5) регулируются также с поворотом коленчатого вала на 180 градусов. При этом, не нужна контролировать метки распределительного вала. Наверняка вы поняли, почему.

Вот и все. Вот так регулируется тепловой зазор клапанов на автомобилях ВАЗ 2106 и 2107. Как видите, с этим может справиться абсолютно любой владелец «Жигулей».

Как отрегулировать зазор клапанов

Правильная работа газораспределительного механизма влияет на расход топлива, работоспособность смежных узлов и общий срок службы деталей автомобиля. Для этого на автомобиле производится настройка системы, в том числе регулировка зазоров клапанов. Такая операция на станции стоит недешево, потому что требует не только времени и умения, но и знаний с опытом.

Эта операция нужна не всем современным иномаркам. Автопроизводители пошли по пути установки в автомобили гидропомп, помогающих автоматизировать тепловой зазор. Но в этом случае снижается надежность системы в целом, а также сводится практически к нулю ремонтопригодность узла. Но, например, Хонда не убрала из конструкции стопорный винт с гайкой, более того, установка с завода не меняется почти 100 тысяч километров.

Содержание

• 1 Основные принципы корректировки
• 2 Как корректируются клапаны
• 3 Последовательность настроек для VAZ 2106
• 4 Регулировка для VAZ 2109

Основные правильный результат, необходимо не только знать, как отрегулировать клапана в зазорах, но и соблюдать условия, при которых этот процесс происходит практически на любом автомобиле.

Работы выполняются на остывшем двигателе. Рекомендуемый температурный диапазон от 15 до 25 градусов.

В этом режиме измерения будут максимально объективными. Некоторые специалисты делают эту работу на более горячем автомобиле, но допускают небольшую поправку на температуру. Этот вариант нежелателен для новичков.

Регулировка зазора

Чаще всего зазор регулируется под винт, и для такой операции можно обойтись набором щупов шириной 10 мм. А вот, например, классические вазы желательно проверить с более широкими наборами. Так как узкий щуп может дать небольшую погрешность.

Нужно знать, что на автомобилях Лада с «первой» по «седьмую» модели конструкторы устанавливали термозазоры клапанов 0,15 мм, одинаковые на впуске и выпуске.

За такую ​​стоимость можно обойтись одним инструментом, но если он в руках опытного мастера. Ведь невозможность прохождения прорези свидетельствует о зажатии гайки, а слишком свободный проход может свидетельствовать о большом зазоре. Однако уловить тонкую грань между «слишком большим» и «достаточным» сможет только тот, кто неоднократно проделывал такую ​​операцию.

Набор щупов

Для начинающих подойдет пара щупов. Первый должен быть максимально допустимой толщины – «непроход», а второй щуп для регулировки клапанов должен иметь минимально допустимую толщину «проход».

См. также: Как отрегулировать дроссельную заслонку

Как регулируются клапана

Перед началом регулировки потребуется установить поршень, над которым будет производиться манипуляция, в верхнюю мертвую точку такта сжатия . В этом положении клапаны должны быть закрыты. Рокеры могут свободно перемещаться в промежутке.

Для удобства регулировки можно воспользоваться установкой исходного положения по меткам на шкиве коленчатого и распределительного валов.

Теперь нужно ослабить контргайку на болте или винте. Затягивая или отпуская вторую гайку регулировки, нужно просунуть щуп в регулируемый зазор под коромыслом (коромыслом) и затянуть регулировочную гайку на нужную высоту. После установки необходимого зазора затяните контргайку.

Шаг 1. Установите шкив коленчатого вала по меткам.

Шаг 2. Выберите нужный клапан для регулировки

Шаг 3. Измерьте текущий зазор

Вы должны знать, что при сильном затяжка контргайки может немного увеличить зазоры. Поэтому опытные специалисты перед затягиванием контргайки слегка ослабляют регулировочную гайку.

Теперь снова надо проверить зазор на том же месте. Если он неудовлетворительный, то процедуру повторяют до получения желаемого результата. Зазор можно назвать отличным, когда прохождение щупа сопровождается небольшим усилием, но без гибочного инструмента.

Необходимо знать, что для установки коленчатого вала в следующее положение его необходимо проворачивать строго по часовой стрелке только за ручку стартера.

Расположение цилиндров и клапанов

Необходимо соблюдать установленную производителем процедуру регулировки клапана. Это может быть 1-3-4-2 или другое, но для перехода к следующему цилиндру нужно провернуть коленвал. На «классике» один из его 180 оборотов ^{соответствует повороту распредвала на 90 .}

Последовательность настроек на ВАЗ 2106

В качестве примера возьмем классическую модель ВАЗ. После установки меток со шкивов напротив контрольных точек производится регулировка клапанов в строгой последовательности. В исходном положении нужно отрегулировать зазоры в 6 и 8 клапанах.

См. также: Как проверить датчик распредвала

Повернув коленвал 180 ^{, в верхнем положении будут доступны 4 и 7-я. Добавив еще 180 , получится полный оборот коленчатого вала и 1-я и 3-я позиции будут в положении регулировки. Прокрутив коленвал еще на пол-оборота, можно поставить 5-й и 2-й клапана.}

Регулировка ВАЗ 2109

Принцип определения зазоров аналогичен «классическим» моделям. Однако вместо винтов задействованы регулировочные шайбы. Поэтому, если зазор выставлен неправильно, необходимо заменить шайбы для регулировки клапанов.

Проверните распределительный вал с помощью специального инструмента. После установки в нужное положение на валу утапливаем толкатель, после чего ставим замок. С помощью пинцета теперь выньте шайбу. С нижней стороны будет надпись с указанием толщины.

Установите на место ремонтную шайбу необходимой толщины и снимите фиксатор. После этого снова измерьте зазор. Если удовлетворительно, переходим к следующему клапану. В противном случае повторите процедуру с шайбами.

После установки необходимых параметров системы зажигания необходимо собрать механизм в порядке, обратном разборке. Целесообразно устанавливать узлы и детали на свои места, чтобы не разбалансировать работу двигателя и других систем.

Регулировка клапана двигателя газонокосилки – Советы механиков и пошаговое руководство – Газонокосилка закреплена

О проверке и регулировке зазора клапана обычно забывают даже профессионалы. Зазор клапана двигателя газонокосилки важен, когда зазор отсутствует, он создает ненужную нагрузку на другие компоненты.

Что такое регулировка клапана двигателя газонокосилки? Зазор клапана — это точно заданный зазор между наконечником клапана и коромыслом. По мере износа двигателя зазор клапана (зазор) увеличивается, и его необходимо проверять и регулировать.
Симптомы включают:

• Стартовый шнур с трудом тянется
• Затрудненный запуск
• Утечки масла
• Шумный двигатель

В этом руководстве мы проверим и отрегулируем клапаны на мотокосе, но те же принципы применимы к двигателям тракторных косилок, нулевых оборотов, снегоуборщиков и т.д.

Проверка и регулировка зазор клапана не сложный, но есть очень специфическая процедура, которой нужно следовать. Если вам нужна видеопомощь, посмотрите «Видео о регулировке зазора клапана», в нем шаг за шагом показан весь процесс, от настройки двигателя до проверки и регулировки зазора.

Что такое клапаны?

Все четырехтактные одноцилиндровые двигатели имеют клапаны, по крайней мере 2 на цилиндр, которые открываются и закрываются в последовательном цикле. Когда двигатель дышит, он вдыхает воздушно-газовую смесь через впускной клапан и выдыхает отработавшие газы через выпускной (глушитель) клапан.

Такт 1 – Газовоздушная смесь поступает в цилиндр через открытый впускной клапан.

Такт 2 – Газовоздушная смесь сжимается в камере сгорания. Клапаны закрыты.

Такт 3 – Воздушно-газовая смесь воспламеняется от свечи зажигания. Теперь поршень находится под напряжением. Клапаны закрыты.

Такт 4 – Отработавшие газы теперь выпускаются открывающимся выпускным клапаном.

Большинство клапанов приводятся в действие толкателями и/или распределительным валом, которые соединены и синхронизированы с коленчатым валом. Толкатели открывают клапаны, нажимая на коромысла, которые, в свою очередь, давят на наконечник клапана. Зазор между наконечником клапана и коромыслом называется зазором клапана.

Большинство, но не все двигатели имеют регулируемый зазор, некоторые двигатели устанавливаются на заводе и не предусматривают регулировку. (двухцилиндровые тракторные двигатели Kawasaki). Если у вас двигатель с верхним расположением клапанов, скорее всего, у вас есть клапаны, которые необходимо отрегулировать.

OHV – Обычно штампуется на клапанной крышке или на крышке двигателя.

Стартерный шнур с трудом тянется

Стартерный шнур с трудом тянется — распространенный симптом, связанный с чрезмерным зазором клапана. Причиной того, что шнур стартера может быть трудно тянуть, является чрезмерное сжатие цилиндра. У большинства косилок есть механизм сброса давления, его работа заключается в том, чтобы немного раньше открывать клапаны, сбрасывая давление в цилиндре. Это делает вытягивание стартера без проводов физически сложным.

Когда обороты двигателя достигают 350 об/мин, срабатывает свеча зажигания и двигатель запускается, после чего спусковой механизм деактивируется под действием центробежного противовеса. Неисправный механизм приведет к тому, что пусковой шнур будет трудно тянуть, но это гораздо менее вероятная причина, чем чрезмерный зазор клапана.

Другие причины, по которым шнур стартера плохо тянется:

• Засорение лезвия – сломанные ветки, сухая трава и т.д.0009 Неисправный тормоз маховика
• Сломанная шпонка маховика
• Внутреннее повреждение двигателя – искривление коленчатого вала

Регулировка клапанов и затрудненный запуск

Затрудненный запуск не всегда вызван чрезмерным зазором клапана, но его следует проверять один раз в сезон. Когда зазор клапана выходит за пределы нормы, синхронизация клапанного механизма нарушена. Весь клапанный механизм отстает, и это может вызвать другие проблемы, такие как пробитие прокладок головки блока цилиндров и утечки масла.

Прокладка – Чрезмерное давление в цилиндре приводит к выходу из строя прокладки.

Регулировка клапана и отсутствие запуска

Отсутствие запуска может быть вызвано плохим зазором клапана, повреждением или износом компонентов клапанного механизма. Залипание клапана является распространенной жалобой на двигатели, которые простаивают в течение длительного времени. Симптомами будут отсутствие запуска и отсутствие компрессии.

Если в вашем двигателе отсутствует компрессия, подозревайте залипание клапана. Чтобы починить заклинивший клапан, с помощью отвертки осторожно подтолкните пружину в открытое положение. Посмотрите видео с заеданием клапана здесь.

Проверка . Проверка компрессии подтвердит, что срок службы вашего двигателя подходит к концу. Посмотрите видео с тестом на сжатие здесь, а если вам нужен инструмент для тестирования на сжатие, перейдите по ссылке на Amazon ниже.

Инструмент для проверки сжатия Amazon

Двигателю просто не хватает мощности

Чрезмерное усилие приведет к тому, что ваш двигатель будет работать хуже и потреблять больше газа. В зависимости от того, насколько это плохо, вы также можете услышать постукивание. Игнорирование этого приведет к преждевременному износу двигателя. Когда затвор снят, двигатель не дышит правильно, он всегда разбалансирован и может звучать грубо. Простой случай настройки снова заставит его звучать сладко.

No Oomph — Нет мощности, тяжело давишь на газ и трудно заводится.

Как отрегулировать гидрозамок

Если у вас двигатель с верхним расположением клапанов и вы испытываете какие-либо из симптомов, тогда да, стоит проверить. В этом руководстве мы будем проверять и регулировать зазор (зазор) между наконечником клапана и коромыслом.

Одноцилиндровые двигатели с верхним расположением клапанов имеют два клапана и два коромысла. Впускной клапан открывается, когда на него давит коромысло, что позволяет топливу и воздуху поступать в цилиндр. После сгорания выпускной клапан открывается, чтобы выпустить газы, эта операция выполняется последовательно.

Недорогой инструмент, называемый щупом, необходим для регулировки зазора клапана, и вы найдете его здесь, на странице «Инструменты для ремонта малых двигателей».

Каждый производитель двигателей имеет разные спецификации для своих двигателей, размеры впуска и выхлопа также иногда различаются.

Уточните спецификацию клапанных зазоров у производителя двигателя.

• Спецификация Briggs and Stratton
• Спецификация Honda
• Спецификация Kohler
• Спецификация Kawasaki

OHV — Как узнать, есть ли у вас двигатель с верхним расположением клапанов? В большинстве случаев , выбит на крышке коромысла. Это крышка в самой передней части двигателя. Он также может быть напечатан на пластиковой крышке двигателя.

Снимите – Снимите заглушку и перекройте подачу газа, если установлен топливный кран.

Снимите – Снимите крышку коромысла, тряпка понадобится, так как вытечет немного масла. Металлическая крышка коромысла будет иметь прокладку, если она не повреждена, ее можно использовать повторно, в идеале ее следует заменить.

Клапаны и коромысла — Попросите помощника провернуть двигатель, пока вы наблюдаете, как оба клапана сжимаются и разжимаются по очереди.

Толкатель – Вращайте двигатель, поворачивая лопасть, следите за тем, чтобы обе пружины клапанов сжимались по очереди. Обратите внимание, что толкатели на месте и не повреждены. Они не будут установлены, если ваш двигатель оснащен верхним распредвалом (OHC), но вся остальная информация применима.

Толкатель — Толкатели должны быть прямыми, они нередко изгибаются, что приводит к невозможности запуска. Замена — простая работа. Я удалил для демонстрационных целей. НЕ СНИМАЙТЕ ТОЛКАТЕЛИ ДЛЯ РЕГУЛИРОВКИ КЛАПАНОВ.

Впуск — Найдите впускной клапан, он будет на одной линии с впускным коллектором и карбюратором.

Глушитель — это выпускной клапан, который виден здесь рядом с глушителем (выхлоп).

Вращение — Вращение двигателя по часовой стрелке (если смотреть сверху на двигатель), поворачивая лопасть. Продолжайте поворачивать до полного сжатия пружины впускного клапана (клапан открыт). Это первый такт из 4-тактной последовательности.

Набор – Вставьте тупой предмет в отверстие для пробки напротив поршня. Снова поверните по часовой стрелке и наблюдайте, как тупой предмет выталкивается поршнем. В полностью открытом состоянии он называется верхней мертвой точкой (ВМТ) и является 2-м тактом (сжатие).

Продолжайте поворачивать, пока тупой предмет не начнет входить в цилиндр прибл. 1/4 дюйма. Обратите внимание, что обе пружины клапана не нагружены. Это начало 3-го такта (рабочий такт). Вот и регулируем клапана.

Калибр – измеряется в метрических и имперских единицах измерения. Зазоры на выпуске и впуске будут отличаться. Зазор выпускного клапана обычно увеличивается по мере нагревания. Зазоры клапанов различаются от модели к модели, поэтому уточните у производителя двигателя.

Проверка – Вставьте измерительную пластину между коромыслом и наконечником клапана. Переместите датчик вперед и назад и почувствуйте сопротивление. Если вы чувствуете значительное сопротивление, то есть манометр плотно прилегает, но двигается, когда вы нажимаете на него — все в порядке, нет необходимости регулировать этот клапан. Если вы не чувствуете никакого сопротивления, начните приспосабливаться.

Контргайка – Здесь я держу регулировочную гайку (внутреннюю гайку) ключом (под дождем). Контргайка (внешняя гайка) должна быть отпущена, прежде чем я смогу повернуть регулятор. Настройка клапана вашего двигателя может отличаться, но идея будет той же. В некоторых случаях установочный винт регулировочного винта представляет собой маленькую головку Torx или другой вариант.

В некоторых двигателях стопорная гайка может располагаться внутри, а регулятор снаружи.

Регулировка – Установив манометр, поверните регулировочную гайку примерно на 1/8 оборота и проверьте манометр. В большинстве случаев требуется только небольшая регулировка Здесь я немного поворачиваю регулятор, проверяя датчик. Возможно, вам придется использовать гаечный ключ для регулировки.

Затяните – Когда вы будете довольны величиной сопротивления, удерживайте регулировочную гайку на месте с помощью гаечного ключа и затяните контргайку.

Вращать – Провернуть двигатель на один оборот на 360° и снова проверить, при необходимости отрегулировать. Некоторые настройки клапанов могут быть утомительными, так что держитесь, это окупится.

Повторите . Теперь повторите процесс для впускного клапана и обратите внимание, что размер манометра может быть другим.

Установите на место . В большинстве случаев вы можете повторно использовать старую прокладку, но будьте осторожны, не затягивайте крышку кулачка слишком сильно, это может привести к протечке. Если вам нужно их заменить — прокладки, кроме пробки, можно заменить с помощью силиконового прокладчика.

Это было не так уж и плохо!

Вопросы по теме

Что означает OHV на газонокосилке? OHV расшифровывается как верхний клапан, это компоновка двигателя, в которой клапаны расположены непосредственно над камерой сгорания.
