Граната шрус: ШРУС: зачем в машине граната?

Содержание

Что такое ШРУС (Граната) в автомобиле, где находится, фото, цены



Что такое ШРУС (Граната) в автомобиле, где находится, фото



Теоретическая часть водительских курсов включает в себя устройство машины и ее составных частей. Среди прочего, инструктор рассказывает слушателям, что такое ШРУС (Граната) в автомобиле, где находится, показывает фото, для чего нужен и почему за его состоянием надо следить, ведь цена на новый ШРУС (Граната) иногда «кусается».



Чтобы машина двигалась, необходимо передать вращательный момент от мотора на колеса. Для автомобилей с задним приводом все просто, так как колеса вращаются всегда в одной плоскости. В моделях с передним приводом колеса должны не только катиться прямо, но и поворачиваться влево-вправо, чтобы машиной можно было управлять. Для обеспечения такого сложного вращения, был придуман шарнир равных угловых скоростей или ШРУС (Граната).



ШРУС (Граната) расшифровка аббревиатуры



ШРУС (Граната) расшифровка аббревиатуры — шарнир равных угловых скоростей. Другими словами, такой шарнир передает крутящий момент от раздаточной коробки на колеса одинаковый вне зависимости, какой угол поворота у колеса.

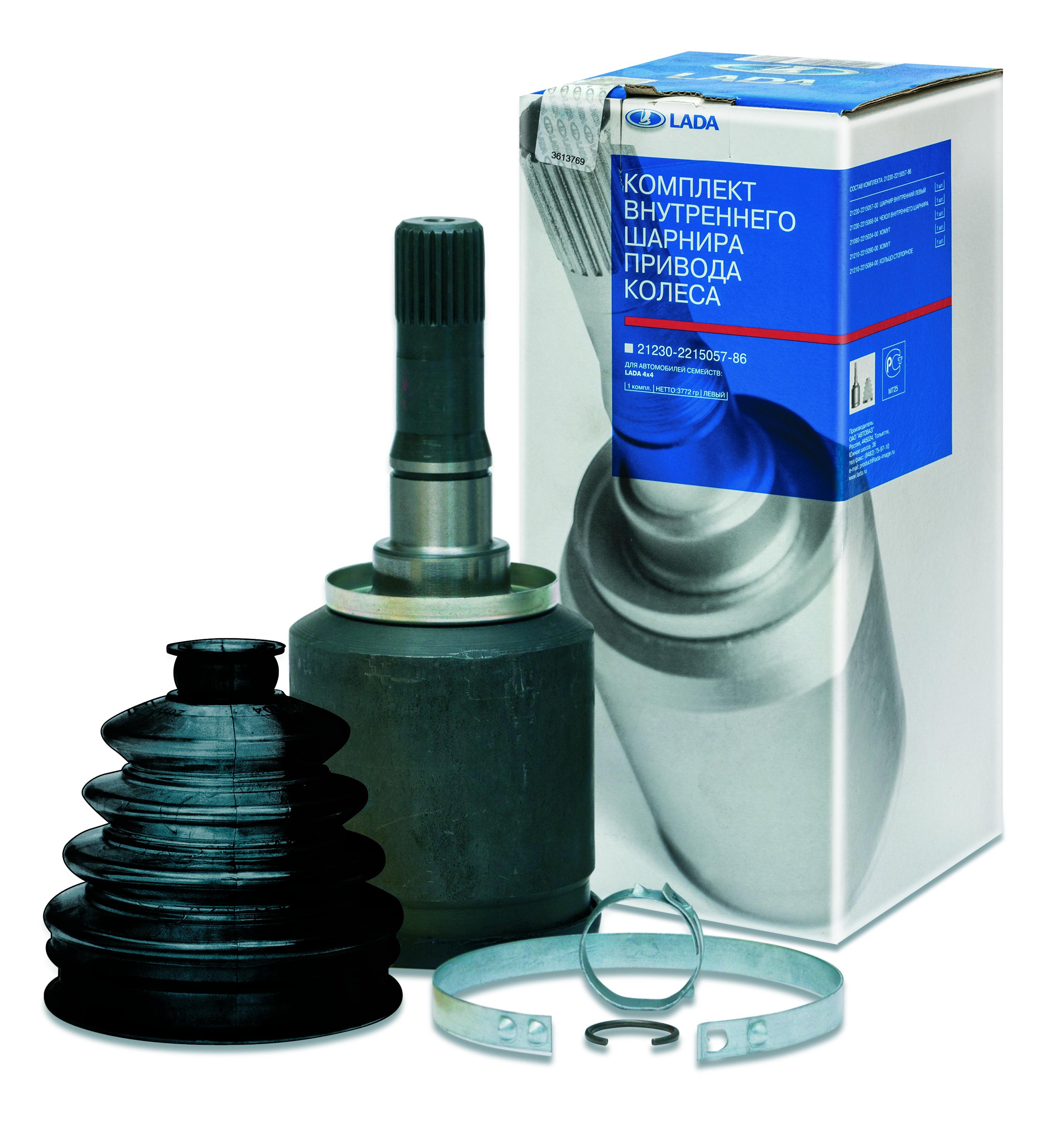

Что такое ШРУС (Граната) мы рассказали, но есть несоклько видов ШРУС (Граната)-ов, например, внутренний и наружный,  ниже представленно фото приводного вала, на одном конце внутренний ШРУС (Граната), он крепится со стороны коробки передач, то есть внутри авто. С другой стороны приводного вала наружный ШРУС (Граната), он крепится со стороны колеса.



Где находится ШРУС (Граната) в машине



Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.



Как устроен ШРУС (Граната)



Чтобы понять, как устроен ШРУС (Граната) и как работает, надо представить шарнирное соединение. Самая распространенная конструкция представляет собой шариковый подшипник, состоящий из:

  • Корпуса;
  • Сепаратора;
  • Обоймы;
  • Шариков.

Только в отличие от простого подшипника, обойма здесь не плоская, а объемная. Шарики в ней перемещаются не только по окружности, но и в поперечной плоскости.





Как работает ШРУС (Граната) видео анимация



Ниже представлена видео анимация как работает ШРУС (Граната). И еще вы можете получить хорошую скидку на любой ШРУС (Граната) в мазаине ДаромЗап каталог ШРУС (Граната)ОВ тут!





Правила безопасной эксплуатации ШРУС (Граната)



Шарнир передних колес работает в сложных условиях – с дороги летит грязь, вода и реагенты. Корпус подшипника закрыт гофрированной муфтой из резины (пыльником). Если пыльник будет поврежден, в сочленение попадет грязь и начнет разрушать обойму, шарики, в итоге колесо заклинит. Если это произойдет на скорости, вопрос что такое ШРУС (Граната) в автомобиле и сколько стоит, будет неактуальным, кузов пойдет под списание. Поэтому при появлении на гофре мелких разрывов или следов смазки, немедленно надо обращаться на сервис.



Вернуться назад

ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Содержание

  • 1 Что такое ШРУС в машине

    • 1.1 Для чего нужен

    • 1.2 Разновидности

      • 1.2.1 Кулачковые

      • 1.2.2 Трипоидные

      • 1.2.3 Шариковые

      • 1.2.4 Карданные спаренные

    • 1.3 Из чего состоит ШРУС

  • 2 Причины и признаки поломки гранаты

    • 2.1 Методы диагностики

  • 3 Устранение неисправности

    • 3.1 Что будет, если не менять ШРУС

      • 3.1.1 Видео: что может быть, если во время не поменять пыльник ШРУСа

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации.

Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

  • Автор: OKM
