Горит лампа зарядки аккумулятора но зарядка идет: Горит контрольная лампа зарядки аккумулятора. Причины почему загорается значок АКБ на панели

Содержание

Горит лампочка зарядки аккумулятора, но зарядка есть

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

  • диод;
  • регулятор;
  • щетку генератора;
  • контактные кольца;
  • обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя.

На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

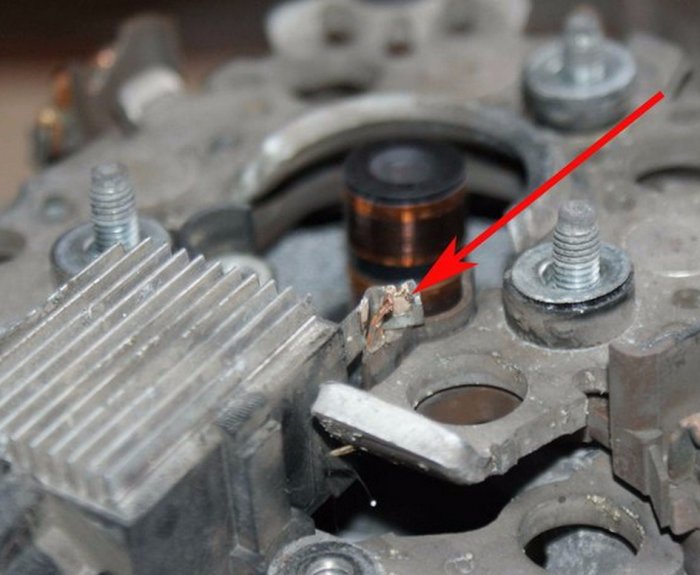

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

  • уровень натяжения ремня;
  • измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
  • проверить предохранители, реле, диоды;
  • проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

  • прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
  • время от времени очищайте наружные поверхности;
  • проверяйте натяжение ремня, при необходимости подтягивайте;
  • качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику. Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари.

Загрузка…

Горит лампочка зарядки аккумулятора но зарядка есть

Главная » Блог » Горит лампочка зарядки аккумулятора но зарядка есть

Горит лампочка зарядки аккумулятора, но зарядка есть — в чем причина?

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью. На них нет ничего лишнего, кроме показателей работы основных систем двигателя, но и их вполне достаточно, чтобы водитель вовремя был проинформирован о возможных неисправностях машины. Однако, случается так, что какой-то прибор выходит из строя, и тогда уже определить поломку на ее начальной стадии становится невозможно.

В этой статье мы поговорим о том случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попытаемся диагностировать и устранить возможные неисправности.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка. Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:

  • нарушение нормального контакта на выводах батареи;
  • ослабление натяжения или повреждение ремня генератора;
  • отсутствие контакта его «минусового» вывода с «массой»;
  • обрыв в цепи возбуждения ротора или износ щеток генератора;
  • неисправность диодного моста.
  • неисправность соответствующего предохранителя;
  • поломка реле-регулятора.

Перед началом диагностики

Важным моментом в решении вопроса, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт поступления на АКБ напряжения от генератора. Иными словами, если оно на батарею вообще не поступает, удивляться здесь нечему. Лампа обязана гореть в подобной ситуации. Но если же горит лампочка зарядки аккумулятора, но зарядка есть, решить эту проблему будет немного сложней.

Наша первоочередная задача – определить, поступает ли напряжение на АКБ. Сделать это совсем не сложно, тем более что для этого понадобится всего лишь один прибор – вольтметр или мультиметр, включенный в его режиме. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на клеммах батареи при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и никак не меньше. Это рабочий показатель для нормальной зарядки АКБ. Если же напряжение ниже этих значений, значит, имеет место какая-то неисправность.

На этом этапе диагностики нужно проверить состояние клемм проводов и контактных выводов батареи. Нередко они окисляются, вследствие чего контакт между ними ослабевает. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной. Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора. Причем горит она в большинстве случаев тусклым светом. Устраняется подобная неисправность путем зачистки клемм и контактных выводов АКБ, а также обработки их водоотталкивающей жидкостью.

Ослабление натяжения или повреждение ремня генератора

В ходе диагностики обязательно нужно проверить состояние ремня генератора. Иногда случается так, что в силу своей длительной работы или под влиянием других факторов он деформируется, в результате чего привод генератора дает пропуски. Обратите внимание и на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто подтянуть. В ином случае его необходимо заменить. Нормальным считается такое натяжение ремня, при котором его можно провернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта вывода генератора с «массой»

Эта неисправность, как и первая в нашем списке, возникает по причине окисления выводов и клемм. Кроме этого, нарушение контакта возможно из-за ослабления их крепления. Решение такой проблемы заключается в очистке клемм и выводов, а также обработке их жидкостью типа ВД-40.

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом генератор необходимо демонтировать и разобрать. Для проверки обмотки ротора используем все тот же мультиметр, включенный в режиме омметра. Подключаем его щупы к выводам обмотки и замеряем ее сопротивление. У исправного ротора оно не должно быть меньше, чем 4,5 Ом. Если же сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае когда оно вообще не определяется, возможен обрыв обмотки.

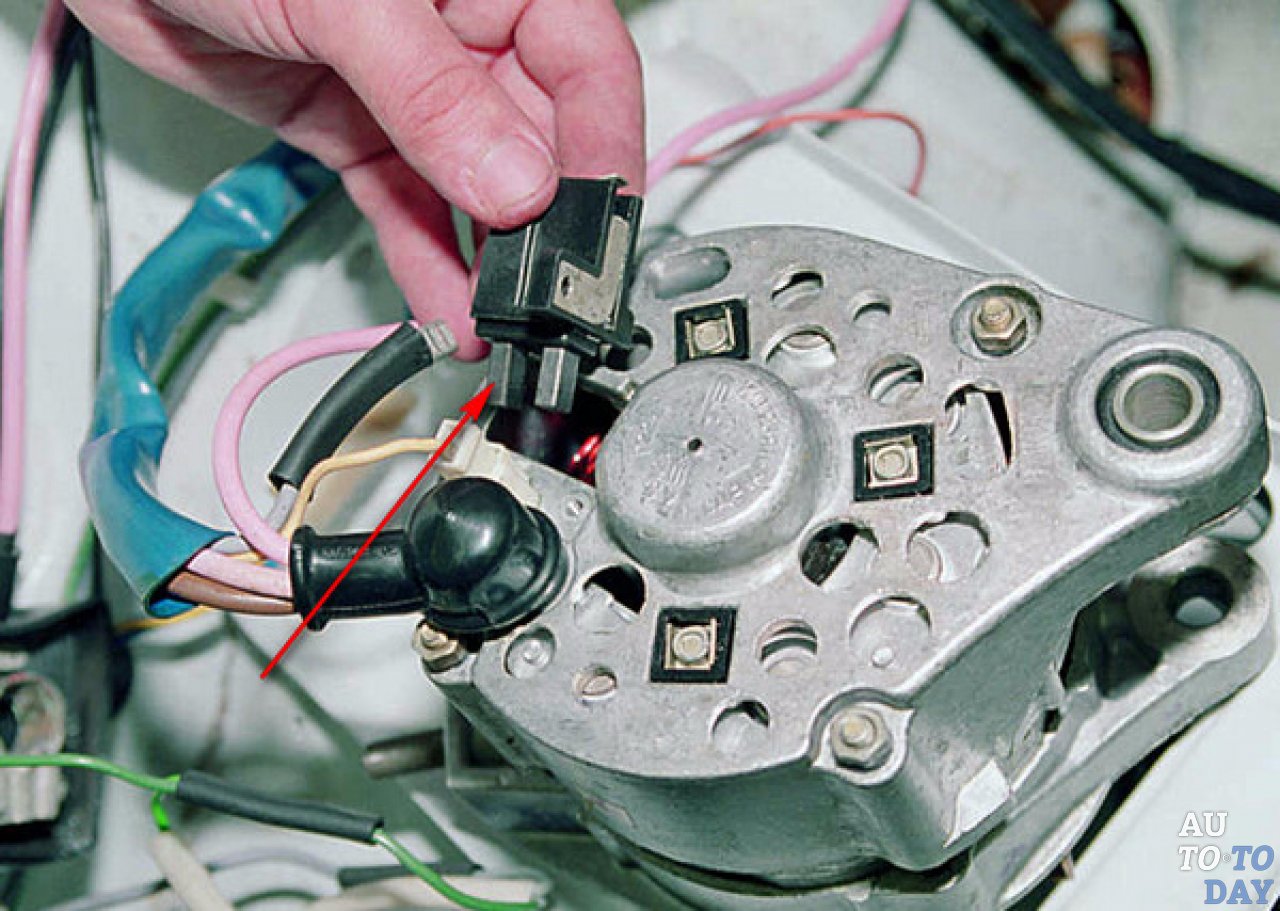

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их. Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.

Неисправность предохранителя

Электрическая цепь зарядки аккумуляторной батареи, как любая другая, защищена предохранителем. Расположен он в монтажном блоке под капотом автомобиля. В «шестерках» и «семерках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать инструкцию пользователя. Чаще всего при его неисправности напряжение на батарею вообще не поступает, но случается и так, что именно он становится причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть.

Проверка предохранителя производится тестером после его извлечения из посадочного гнезда. Если прибор покажет, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

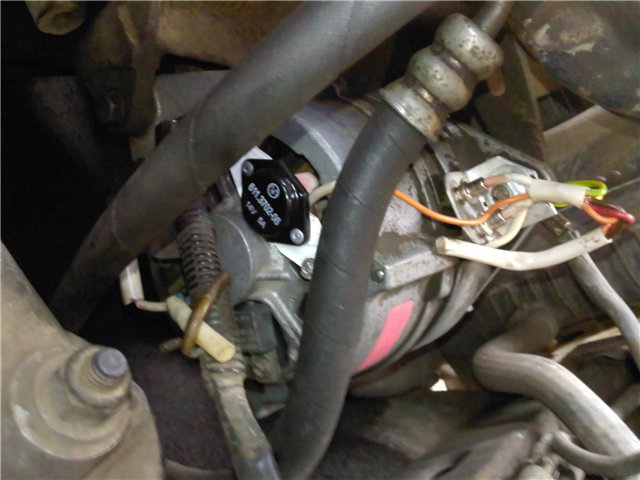

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Когда мы запускаем мотор, в работу включается генератор, подавая на реле уже выпрямленное напряжение. Под действием него якорь устройства притягивается к сердечнику, размыкая контакты. Лампа при этом должна гаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их между собой. Запускаем двигатель и смотрим на сигнальную лампу. Если она не горит, производим замену реле.

Несколько полезных советов

Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами.

  1. Почаще обращайте внимание на панель приборов автомобиля. Так вы будете знать не только о состоянии зарядки АКБ, но и о работе других систем и механизмов.
  2. Систематически проверяйте ремень генератора. От его состояния и натяжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
  3. Не ленитесь хотя бы раз в месяц проверять величину напряжения, подаваемого генератором на клеммы аккумулятора. При выявлении несоответствий с рекомендуемыми показателями проведите полную диагностику бортовой сети.
  4. Периодически проводите визуальный осмотр состояния клемм аккумулятора и выводов генератора. Обнаружив их окисление, зачистите их мелкой шкуркой и обработайте жидкостью типа ВД-40.
  5. Не допускайте попадания воды на генератор, АКБ и реле-регулятор. Она может спровоцировать короткое замыкание в электрической цепи. Мойку двигателя лучше поручить специалистам.
  6. В ходе ремонта цепи зарядки аккумулятора избегайте использования запчастей, вызывающих сомнения в качестве.

На ВАЗ 2107 горит лампа зарядки аккумулятора, но зарядка есть: причины и что делать

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется  подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Читайте также:  Втягивающее реле стартера ВАЗ 2107

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Ослабление натяжения или повреждение ремня генератора

При наличии неисправности требуется произвести проверку состояния приводного ремня генератора. В случае его обрыва, зарядка поступать не будет вовсе, а вот когда аккумулятор получает заряд, но в недостаточном количестве, то причиной может быть его деформация. В процессе функционирования ремень растягивается, поэтому могут возникать «проскальзывания».

Ремень необходимо подтянуть или заменить, для чего понадобится немного времени. При своевременной замене ремня, в дороге не случится никаких непредвиденных ситуаций. Кроме того, новый ремень стоит в десять раз меньше, чем новый аккумулятор.

Отсутствие контакта вывода генератора с массой

Для этого следует проверить качество соединения не только минусовой клеммы на АКБ, но еще и все контакты на корпусе генератора. В процессе эксплуатации их крепления могут ослабнуть или окислиться, что непременно станет причиной снижения величины зарядного тока.

Устраняются поломки такого типа подтягиванием контактов гаечным ключом. Окисления устраняются при помощи WD-40 и наждачной бумаги. Для защиты контактов от воздействия влаги, их необходимо смазать.

Неисправность реле регулятора

Еще надо проверить реле контрольной лампы заряда, которое отвечает за включение и отключение лампы заряда на панели приборов. Когда запускается двигатель, и вращается шкив генератора, вырабатывая ток, реле подает сигнал на контрольную лампу для ее отключения. Принцип работы реле регулятора заключается в выполнении следующих действий:

  1. Когда включается зажигание, то происходит протекание тока через замкнутые контакты на реле. Этот ток проходит от АКБ, и поступает к контрольной лампе или индикатору.
  2. При старте двигателя, происходит включение генератора. Генератор вырабатывает зарядный ток, который поступает на катушку в реле.
  3. Под воздействием тока, происходит притягивание сердечника, и размыкание контактов. Лампа индикации на панели приборов при размыкании контактов гаснет.

Чтобы устранить поломку, понадобится заменить реле, которое находится на ВАЗ 2107 под капотом. С правой стороны на правом брызговике расположен блок, где и находится необходимое реле. Для проверки исправности устройства, можно воспользоваться соседним реле.

Неисправности генератора

Если вышеперечисленные способы не помогли разрешить проблему, и лампа индикатора продолжает светиться при работающем двигателе, тогда следует прибегнуть к проверке генератора. Для этого оборудование демонтируется с автомобиля, и проверяется в домашних условиях при помощи контрольной лампы или тестера.

Нужно проверить контакты на генераторе

Обязательно надо проверить износ щеток. Если величина износа более 40%, то они подлежат замене. Проверить также необходимо исправность диодов в диодном мосту. В конструкции генератора он устанавливается для выпрямление тока из переменного в постоянный. Если из строя выходит один из диодов схемы, то снижается величина подающего на АКБ тока, что способствует свечению индикатора на панели приборов ВАЗ 2107. Лучше всего поступить следующим образом — если установлено, что причина кроется в неисправности генератора, то можно купить новый агрегат, и установить на авто. После этого разбираться с неисправностями на старом устройстве.

Неисправность диодного моста и предохранителя

Чтобы удостовериться, что причиной неисправности является не предохранитель, его следует проверить. Он находится на ВАЗ 2107 под капотом возле реле. Он нумеруется обозначением F10.

Как видно, устранить поломки на семерке не составляет большого труда. Самое главное — это отыскать причину, вооружившись необходимыми инструментами и приборами. Для этого не понадобится посещать автосервис, и платить большие деньги за то, чтобы вам почистили окислившиеся клеммы АКБ.

Где искать неисправность, если моргает или горит значок аккумулятора на панели приборов

Лампочка зарядки аккумулятора является одним из основных индикаторных устройств приборной панели. Не случайно, даже на многих современных автомобилях с бортовыми компьютерами индикатор зарядки АКБ вынесен отдельным элементом.

Начиная движение, необходимо убедиться в исправности системы зарядки аккумуляторной батареи. Именно эту информацию дает лампочка (светодиод) зарядки аккумулятора.

Последовательность контроля системы с помощью лампочки зарядки аккумулятора

Контроль неисправности производится в три этапа:

1. При включении зажигания

При включении зажигания значок АКБ должен засветиться.

Если лампочка зарядки аккумулятора не горит при включении зажигания, то это может свидетельствовать о:

В любом случае, заводить автомобиль, тем более на нем передвигаться крайне нежелательно без установки причин неисправности.

2. При запуске двигателя

Если индикатор на первом этапе загорается, включают старт двигателя. В случае, если и после запуска двигателя на панели горит значок аккумулятора, возможны следующие неисправности:

  • неисправность реле-регулятора напряжения генератора;
  • неисправность блока управления приборной панелью;
  • повреждение электропроводки;
  • плохие контакты клемм аккумулятора;
  • пробуксовывание или обрыв ремня генератора;
  • заклинивание генератора.

В таком случае начинать движение следует только в случае острой необходимости или для следования в светлое время суток к месту стоянки либо ремонта.

Видео — возможная причина на автомобилях ВАЗ:

3. Во время движения

В случае, если значок АКБ погас на втором этапе, но в процессе движения снова загорается лампа зарядки аккумулятора  либо начинает моргать, движение можно продолжить, но только к месту предполагаемого ремонта.

Причиной моргания могут быть:

Схема подключения

Классической схемой подключения лампочки зарядки аккумулятора является схема, изображенная на рисунке:

В момент включения контактной группы замка зажигания К на левый вывод лампочки зарядки аккумулятора поступает положительное напряжение АКБ.

Если генератор не вращается, на правом выводе лампочки Л будет низкое напряжение. Она будет светиться. Одновременно лампа обеспечивает пусковой ток якоря генератора. В такой схеме включения, если неисправна лампочка, пусковой ток якоря будет отсутствовать, и генератор не начнет давать напряжение для зарядки после запуска двигателя.

После запуска двигателя автомобиля и на правый вывод лампочки Л будет поступать напряжение с дополнительного выпрямительного моста. Разность потенциалов на выводах лампочки будет отсутствовать, индикатор гаснет.

В современных автомобилях для обеспечения пускового тока параллельно лампочке зарядки ставят еще более надежные шунтирующие резисторы, которые обеспечивают зарядку даже при неисправной лампе.

В большинстве автомобилей после 2000 года выпуска работой лампочки зарядки аккумулятора управляет электронный блок приборной панели. Цифровая схема измеряет напряжение бортовой сети и дает сигнал на включение индикатора в случае его несоответствия установленным значениям.

Автомобили BMW, VW, AUDI и других «солидных» производителей оборудованы системой контроля зарядки аккумуляторной батареи, которая позволяет увеличить ресурс аккумулятора, избежать явлений кипения и перезаряда.

В таких схемах лампочка зарядки аккумуляторной батареи управляется этими системами, алгоритм работы которых довольно сложен. В этом есть свое преимущество: система точно диагностирует место неисправности. Если загорелся индикатор зарядки, достаточно подключить компьютерную диагностику, и она самостоятельно определит конкретное место или узел неисправности.

Во всех остальных случаях, если лампочка зарядки аккумуляторной батареи работает некорректно, требуется определение неисправности с помощью контрольно-измерительных устройств.

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

1. Не светится вообще, ни при каких условиях

Наиболее вероятным является выход из строя самой лампы.

Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.

Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.

Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.

Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.

Иногда, чтобы экстренно запустить генератор, к тонкому проводнику через небольшую (салонную) лампочку подают положительное напряжение с аккумулятора, тем самым обеспечивая пусковой ток. Если реле-регулятор напряжения исправен, генератор начинает работать, в таком случае можно доехать до места ремонта.

2.
Лампочка зарядки аккумулятора не горит, но зарядка есть

Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.

Опыт подсказывает, что аккумулятор может разрядиться в самый неподходящий момент, и об этом необходимо знать заранее. Для этого и нужен индикатор зарядки!

Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.

3. Мигает во время движения

Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.

Это позволяет сделать даже простейший OBD-сканер. После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы.

Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора. Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников 😉 ).

4. Работает в штатном режиме, но зарядка отсутствует

В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки.

Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.

Регулятор холостого хода РХХ что это такое и как его проверить на работоспособность.

Чем можно обработать двери автомобиля от замерзания в холодное время года.

Как правильно заряжать AGM-аккумуляторы https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/agm-akkumulyatory.html и чем они отличаются от обычных.

Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:

Может заинтересовать:

Почему горит лампочка зарядки аккумулятора: причины и неисправности

Приветствую вас друзья на сайте ремонт авто своими руками. При повороте ключа зажигания на приборной панели загорается целый ряд сигнальных ламп. Они сигнализируют об исправности системы и готовности двигателя к запуску.

Горит лампочка зарядки аккумулятора

На одном из таких индикаторов нанесено изображение аккумулятора. При включении зажигания он начинается подсвечиваться, а после заводки двигателя – гаснет.

Это сигнализирует о том, что на АКБ пошла зарядка. Но что делать, если этого не произошло? Почему горит лампочка зарядки аккумулятора даже после запуска?

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  • Ослабление натяжения ремня на генератор, его износ или повреждение;
  • перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  • поломка реле-регулятора, диодного моста, дополнительных диодов;
  • появление обрыва в цепи возбуждения генератора;
  • снижение качества контакта на клеммах АКБ или выводе генератора;
  • износ щеток генератора;
  • отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  • контрольную лампочку на двенадцать Вольт,
  • две отвертки (с плоским и крестообразным жалом),
  • мультиметр,
  • пассатижи,
  • ножик,
  • для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

(17 голос, средний: 3,71 out of 5) Loading…

Горит лампочка зарядки аккумулятора: неисправности

Приветствую вас друзья на сайте ремонт авто своими руками. При повороте ключа зажигания на приборной панели загорается целый ряд сигнальных ламп. Они сигнализируют об исправности системы и готовности двигателя к запуску.

Горит лампочка зарядки аккумулятора

На одном из таких индикаторов нанесено изображение аккумулятора. При включении зажигания он начинается подсвечиваться, а после заводки двигателя – гаснет.

Это сигнализирует о том, что на АКБ пошла зарядка. Но что делать, если этого не произошло? Почему горит лампочка зарядки аккумулятора даже после запуска?

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  • Ослабление натяжения ремня на генератор, его износ или повреждение;
  • перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  • поломка реле-регулятора, диодного моста, дополнительных диодов;
  • появление обрыва в цепи возбуждения генератора;
  • снижение качества контакта на клеммах АКБ или выводе генератора;
  • износ щеток генератора;
  • отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  • контрольную лампочку на двенадцать Вольт,
  • две отвертки (с плоским и крестообразным жалом),
  • мультиметр,
  • пассатижи,
  • ножик,
  • для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания.  Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Горит лампочка аккумулятора – причины и решения

Мы уже не раз сетовали, что сегодня водителям все труднее и труднее диагностировать собственные автомобили, особенно на ходу. Инструментарий постоянно сокращается. Скажем, вольтметры вымерли с приборных панелей как мамонты, а о всех проблемах с зарядкой водитель узнает постфактум из сообщения лаконичной сигнальной лампы. Но и с лампой не все так безоблачно, в автошколах о ней не рассказывают, в инструкции к авто – только фраза «обратитесь в сервисный центр». Большинство водителей примерно представляют, что она отвечает за зарядку, но вот как конкретно и что именно показывает – в этом уже разбираются не все.

Горит лампа аккумулятора на приборной панеле

Принцип работы сигнальной лампы

О том, как работает генератор, мы уже не раз писали, повторяться бы не хотелось. Принцип работы контрольной лампы завязан на генератор, хотя все-таки это отдельный элемент. Все довольно просто. К контрольной лампе подходят две электрические цепи, которые в упрощенном виде выглядят так:

1. Первая цепь от лампы тянется через блок предохранителей к замку зажигания, от него к генератору и далее к аккумулятору.

2. Вторая цепь напрямую соединяет генератор и контрольную лампу.

Генератор и аккумулятор

Возникает вопрос – зачем две цепи и почему они обе соединены с генератором? В этом и суть. Контрольная лампа зависит от тока на обоих входах, когда напряжение одинаково – лампа гаснет, когда различается – горит.

Представьте, мы включаем зажигание. В первой сети от аккумулятора пришло напряжение на контрольную лампу, а во второй пусто, двигатель-то не работает, генератор ток не вырабатывает, поэтому лампа загорается. И будет гореть до тех пор, пока включено зажигание.

Но потом мы заводим мотор, начинает работать генератор и напряжение появляется во второй цепи, более того, первая цепь начинает тоже работать от генератора. На выводы контрольной лампы подается одинаковое напряжение, и она гаснет. Некоторые водители считают, что горение контрольной лампы перед пуском мотора это диагностика системы, но на самом деле автомобиль ничего не прозванивает и не проверяет, просто определяет пошла ли зарядка или нет.

А теперь представим, что в дороге генератор сломался. Во второй цепи напряжение пропало, а вот в первой питание все равно продолжает поступать, но уже от аккумулятора, поэтому сигнальная лампа снова загорается.

Если лампочка горит

В некоторых статьях по ремонту безапелляционно указывается, что горящая лампа это обязательно проблемы с генератором. Как не трудно убедиться из принципа работы, гореть лампа может и по другим причинам.

1. Перегорел предохранитель.

2. Разрыв цепи между замком зажигания и лампой.

3. Разрыв цепи между генератором и лампой.

Методом исключения эти проблемы легко диагностировать, в первых двух случаях лампа не будет загораться при включении зажигания, а в третьем будет гореть, хотя мультимер покажет, что зарядка аккумулятора идет. Ремонт муторный, но простой – проверяем контакты, прозванием провода, меняем выгоревшие части, восстанавливаем целостность цепи.

Проверка

Справедливости ради заметим, что такие ситуации все-таки не очень часты, и в большинстве случаев действительно к возгоранию лампы приводят проблемы с генератором, хотя на различных форумах нам доводилось встречать истории водителей, которые много раз проверяли исправный генератор, хотя проблема была именно в цепях контрольной лампы. Всегда стоит держать в голове такую возможность.

Во всех перечисленных выше ситуациях зарядка все равно идет и можно продолжать движение, но все-таки есть смысл заняться ремонтом. Если лампа АКБ постоянно горит, она ничего не сообщит если действительно сломается генератор, а от этого никто не застрахован.

Гадание по лампе

Иногда контрольная лампа может не просто гореть, а светиться в полнакала, мигать, или загораться только при повышении или снижении оборотов. Иногда по такому поведению предлагается проводить диагностику. Считается, что горящая лампа только на высоких оборотах это проблема с ремнем, токосъемными кольцами или щетками, только на низких – неисправность регулятора напряжения, мерцание в полнакала – пробой одного из диодов диодного моста. Но такой метод диагностики нужно назвать очень ненадежным. Все вышеперечисленные причины могут приводить к такому поведению лампы, но проблема может быть и совершенно в другом. В любом случае нужно проверять все.

Как бы не вела себя лампа: мигала, горела, мерцала – оставлять это без внимания нельзя. По большому счету водитель в полевых условиях может сделать две вещи:

1. Проверить целостность и натяжение ремня генератора. Если он порвался или проскальзывает, то зарядки не будет, а лампочка загорится. Слабое натяжение можно исправить на месте, обычно не очень трудно и поменять ремень, но у вас для этого с собой должен быть запасной.

Проверка натяжки ремня генератора

2. При наличии мультимера замерить напряжение при работающем моторе. Это позволит проверить показания контрольной лампы и удостовериться в проблемах именно с зарядкой.

Замер напражения на аккумуляторе

А вот заниматься диагностикой генератора и искать плохие контакты прямо на месте не всегда разумно, особенно если вы в этом не очень хорошо разбираетесь. Если лампочка загорелась не в чистом поле в степи, то оставшегося заряда в аккумуляторе даже с неисправным генератором должно хватить до ближайшей автомастерской, магазина запчастей или хотя бы остановки общественного транспорта, чтобы съездить за новым ремнем или запчастями генератора.

Замер на генераторе. Фото — drive2.ru

Методы диагностики самого генератора и его ремонт – это другая история, и мы про нее уже писали . Отремонтируется генератор – и лампочка погаснет.

Мигает лампочка зарядки аккумулятора на ноутбуке, но зарядка не происходит?

Ноутбуки всех производителей снабжаются индикаторами, позволяющими отследить изменения в работе батареи питания. О ее состоянии можно следить по цвету индикатора и по его миганию. Разные производители используют разные цветовые обозначения, но если мигает лампочка зарядки аккумулятора на ноутбуке, обычно это свидетельствует о низком уровне заряда. Если зарядка не происходит, причины неисправности могут скрываться в неисправности батареи или блока питания.

Общие сигналы индикации для всех ноутбуков

О состоянии батареи можно судить в первую очередь по цвету индикации. Обычно синий, зеленый или фиолетовый цвет сообщают о высоком уровне заряда аккумулятора, а красный или оранжевый – о низком. Если лампочка зарядки аккумулятора на ноутбуке моргает красным цветом, это говорит о том, что аккумулятор разряжен, и ноутбук требуется как можно скорее подключить к сети.

Иногда красный цвет индикатора сохраняется уже после подключения к сети, он меняется на зеленый только после того, как батарея наберет определенную величину заряда. Если мигает лампочка зарядки аккумулятора на ноутбуке, но зарядка не происходит, необходимо обратить внимание на индикатор на панели Windows. При разрядке до определенного уровня система добавит к значку батареи восклицательный знак в желтом треугольнике, при падении заряда до критического уровня или при проблеме с аккумулятором на значке появляется крестик в красном круге.

Сигналы индикации самых распространенных ноутбуков

Ниже перечислены основные состояния индикаторов зарядки батареи у ноутбуков самых известных фирм. По ним можно определить, в каком состоянии находится аккумулятор:

  • Asus. Зеленый индикатор говорит об уровне заряда около 100% при работе ноутбука от сети. Оранжевым индикатор становится при снижении заряда ниже 95% и подключении к сети. Индикатор не горит, когда ноутбук работает от АКБ, и уровень заряда составляет выше 10%. При приближении к критической отметке загорается мигающий оранжевый индикатор.
  • Acer. Зеленый индикатор говорит о питании от сети, а желтый загорается во время зарядки АКБ.
  • Dell. Зеленый индикатор говорит о процессе зарядки, мигающий зеленый – о том. что зарядка завершена. Мигающий оранжевый говорит о снижении уровня заряда, а ровный оранжевый свет – о критически низком заряде.
  • Sony. Если оранжевый индикатор горит ровно – идет зарядка, мигает – зарядка заканчивается. Если индикатор начинает быстро мигать оранжевым цветом, это свидетельствует о неполадках батареи или о ее неправильной установке.
  • Lenovo. Индикатор имеет только два варианта работы: при нормальном уровне заряда он выключен, при необходимости подзарядки он начинает гореть оранжевым.
  • Samsung. Зеленый цвет свидетельствует о заряженной батарее, желтый – о процессе зарядки. Мигающий индикатор свидетельствует о том, что батарея питания неисправна.

На разных моделях ноутбуков HP используется своя система индикации, поэтому о состоянии батареи можно узнать по индикатору Windows. Дополнительно можно установить утилиту HP Support Assistant.

При любых неполадках в работе АКБ рекомендуется отнести ноутбук в сервисный центр и не пытаться вскрыть и отремонтировать батарею самостоятельно. Нередко такой ремонт приводит к еще более серьезным неисправностям, угрожающим работе всего устройства, поэтому лучше сразу доверить дело профессионалам.

Если батарея будет признана негодной к дальнейшему использованию, у нас вы можете приобрести оригинальные модели для любых современных ноутбуков, а также недорогие совместимые аккумуляторы от лицензированных производителей.


Горит лампочка аккумулятора на панели приборов приора

После запуска горит индикатор АКБ на ВАЗ Приора

ВАЗ (Lada) Priora 2007 — н.в.

Когда завел машину на щитке приборов горит индикатор АКБ, когда даю газу индикатор тухнет. В чем причина? Как исправить?

  • Новый генератор проседает при нагрузке в Приоре – 1 ответ
  • Горит батарея на приборах в Приоре – 5 ответов
  • Нет зарядки на холостых оборотах – 4 ответа
  • Глохнет после запуска Приора – 4 ответа
  • Какая норма зарядки ВАЗ 2110? – 4 ответа

Если горит индикатор АКБ — это означает что не идёт зарядка на аккумулятор с генератора. И если лампочка гаснет при увеличении оборотов двигателя, то наиболее вероятная причина — изношены щётки генератора, то есть они стали короткие и чтобы щётки притянулись к ротору нужен, бо́льший ток, то есть как раз повышение оборотов двигателя.

В дальнейшем этот фокус перестанет помогать, надо поменять щёточки. Так же проверьте «массы» на кузове, на двигателе. И все контакты на генераторе.

Лада приора можно ли ехать если горит лампа аккумулятора?

Почему горит лампочка зарядки аккумулятора, если зарядка есть?

Все зависит от марки автомобиля если речь идет о ваз 2106 или 2107, то причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной. Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Так вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора, а горит она в большинстве случаев тусклым светом.

Где находится предохранитель заднего хода на приоре?

В салоне «Приоры» расположены два блока предохранителей, где собраны все электрореле. Их можно найти под приборной панелью, если снять крышку, закрепленную на нескольких фиксаторах.

Какое напряжение должно быть на аккумуляторе при работающем двигателе ваз?

При работающем двигателе показатели напряжения немного выше, чем при замере напрямую от аккумулятора в состоянии покая авто. При заведенном моторе напряжение аккумулятора колеблется в пределах 13.5 — 14.0 вольт.

Генератор не заряжает или аккумулятор старый? Как проверить? Honda civic.

Взять мультметр завести машину и красный провод на + акб, чёрный на — акб и смотреть, если 14 вольт то гена живой. По хорошему ещё и погазовать и смотреть, но для этого нужен ещё один человек. Так же самый хороший способ, завести машину скинуть клемму с акума, если заглох гена мёртвый, если нет то попробовать прокатиться, если не глохнет то живой. Ну и тыкнуть мультиком в сам акум при выкл авто, около 13 вольт акум заряжен, меньше 11 акум разряжен, попробовать зарядить если заряд не держит заменить. Как то так.

Как подключить лампочку при десульфатации аккумулятора автомобиля кедром?

Как как, напрямую к аккумулятору — плюс к плюсу, минус к минусу. Параллельно подключить мультиметр для контроля напряжения. Как только напряжение просядет до 10,5 вольт (тут есть разные мнения до какого напряжения разряжать аккумулятор) отключаете лампочку и сразу ставите аккумулятор на зарядку.

Почему загорелся чек двигателя?

Check Engine (Чек Энджин) дословно переводится, как — «проверьте мотор». Он загорается на панели приборов и сообщает о том, что с двигателем что-то не так. При возникновении сбоев в работе силового агрегата, в памяти блока управления фиксируется ошибка в виде закодированного сигнала. В этом случае на приборной доске горит чек двигателя. Сначала необходимо уточнить, например то, что загорание индикатора не всегда свидетельствует о неисправности двигателя.

  • Если индикатор «Check Engine» горит при запуске двигателя после чего сразу же гаснет — нет поводов для беспокойства, ваш двигатель совершенно исправен.
  • Если же загорелся Check Engine и не тухнет очень долго — это повод для беспокойства, наверняка с мотором что-то не так. Однако не нужно сразу же расстраиваться и впадать в отчаянье, причины загорания лампочки могут быть не серьезными, хотя и критические поломки также не исключены.

Горит лампочка аккумулятора на панели приборов: что делать водителю

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок. Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Как правило, в списке частых поломок можно выделить:

  • неполадки реле-регулятора;
  • выход из строя диодного моста;
  • ремень генератора оборван, плохо натянут или проскальзывает;
  • сильные люфты подшипников генератора и подклинивание;
  • перегорание предохранителей;
  • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
  • обрыв цепи генератора;
  • износ щеток генератора или щеткодержателей;
  • возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13. 5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

  • Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.
  • Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

  • Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

Почему загорается «check» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит «чек». Полезные советы и рекомендации.

Значки на приборной панели: обозначения и расшифровка значков панели приборов автомобиля. Типы значков и индикаторов, что означают лампочки на панели.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Загорелся восклицательный знак на приборной панели: что значит восклицательный знак на желтом фоне, восклицательный знак на красном фоне, диагностика.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Почему горит лампочка зарядки аккумулятора, если зарядка есть?

Все зависит от марки автомобиля если речь идет о ваз 2106 или 2107, то причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной. Генератор работает в нормальном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Так вот и получается, что зарядка идет, но горит лампочка зарядки аккумулятора, а горит она в большинстве случаев тусклым светом.

Возможен низкий заряд АКБ, низкий ток заряда, разные бортовые комп. могут по разным причинам включать лампочку есть расшифровка в сервисной книжке автомобиля, но причин может быть несколько, лучше всего обратится к специалистам СЦ

Как понять, что аккумулятор зарядился от зарядного устройства?

Давайте допустим, что речь идет кислотно-щелочном автомобильном аккумуляторе:

  1. Мультиметр — измерить напряжение постоянного тока, если 14-15V то аккумулятор заряжен;
  2. Прошло рекомендуемое время заряда;
  3. Батарея при зарядке ощутимо нагрелась, тоже говорит о положительных процессах зарядки;

Это все конечно применимо к исправной «свежей» батареи. Для других аккумуляторов обычно есть индикатор заряда или используйте временной фактор.

Почему не горит лампочка на аккумулятор вольво 940?при включоном зажигании

При включении зажигания у вас должен происходит тестирование всех систем в том числе и акб

Если лампочка не загорелась, а все остальное горит то скорее всего банально перегорела лампочка данного показателя.

Тойота рав 4 датчик показывает -низкий уровень зарядки.что это такое?

Скорее всего, это проблема с генератором на вашем «Рафике». Есть один способ это проверить — у генератора расположена «фишка», идущая от датчика зарядки. Когда двигатель запущен, выдерни эту фишку. Если проблема реально с генератором, то лампочка, показывающая низкий уровень заряда, вырубится. Так вот можно это выяснить.

Если генератор выдает 12 вольт что делать?

Низкое напряжение на выходе генератора опасно тем, что не обеспечивает полноценный заряд АКБ, вследствие чего, аккумулятор может бытро разрядиться.

Причин может быть несколько, для точно диагностики и ремонта желательно обратиться в сервис.

Среди основных причин — неисправность реле зарядки, обрыв в цeпи вoзбуждeния обмотки либо неисправность диодного моста.

Должен ли кипеть аккумулятор при зарядке?

Автомобильный аккумулятор кипит за пару часов до полной зарядки. Кипеть должны все банки. Если он начал кипеть почти сразу, после начала зарядки, то скорее всего, аккумулятор потерял мощность. Кроме того, такое бывает при коротком замыкании.

Как заряжать кальциевый аккумулятор автомобиля?

Сейчас практически все аккумуляторы изготовливаются по технологии легирования пластин кальцием. Добавление кальция привело к уменьшению газообразования и практически решило проблему выкипания аккумулятора. «Кальциевые» батареи расчитаны на работу в «недозаряженном» состоянии на срок до 100т км или 3 года. Почему в «недозаряженном»? Потому что, генератор авто выдает до 15В. Надо ли заряжать Чтобы продлить срок службы, можно их заряжать специализированными устройствами, которые поддерживают режим 16В. Из существуют на рынке это, как отмечалось выше, из ручных — Вымпел. Из автоматов — Battery Service Expert, Optimate, CTEK и другие. Чем автоматы лучше ручных? Тем, что процес автоматизирован, не надо ломать голову: делать напряжение выше/ниже, следить за током и т.п.

Какое напряжение должно быть на аккумуляторе при работающем двигателе ваз?

При работающем двигателе показатели напряжения немного выше, чем при замере напрямую от аккумулятора в состоянии покая авто. При заведенном моторе напряжение аккумулятора колеблется в пределах 13.5 — 14.0 вольт.

0 0 голос

Рейтинг статьи

Не горит лампа зарядки ваз 2107

➤ Не заряжается АКБ на ВАЗ 2107 на remont-avtovaz.ru

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии.

Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор.

Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

    • Дергается стрелка заряда аккумулятора ВАЗ 2107.
    • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
    • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет!
Тускло горит лампа зарядки аккумулятора ВАЗ 2107 — недозарядка АКБ.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму.

Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить.

Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Что еще проверять

    1. Регулятор напряжения;
    2. Выпрямительный блок генератора;
    3. Диоды;
    4. Генератор на обрыв обмоток;
    5. Щеточный узел генератора;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем
Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч.

Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске.

По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или надежный гараж.
  • Установка сигнализации.
  • Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
  • Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.
  • Надежная фиксация АКБ. Чуть ли не самый популярный способ. Крепеж ставится с секретом, препятствующим демонтажу и затрудняющим кражу. В сочетании с сигнализацией является очень эффективной методикой.

Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

Защита аккумулятора от кражи

Источник: https://remont-avtovaz.ru/ne-zaryazhaetsya-akkumulyator-vaz-2107/

Горит лампочка зарядки ВАЗ 2114 — 2109

Здравствуйте.  Если на Вашем автомобиле ВАЗ 2109 -2114, на работающем двигателе, горит лампочка заряда аккумулятора или загорается и гаснет при наборе оборотов, то эта статья будет Вам полезна. Лампочка должна гаснуть сразу после запуска двигателя. Ниже я подробно расскажу о причинах данной неисправности и о способах её устранения.

Почему горит значок аккумулятора на панели приборов ваз 2109 -2114

Если объяснить причину данной неисправности в двух словах — лампочка аккумулятора горит, когда генератор не даёт зарядку на аккумулятор или в этой цепи имеется обрыв (например сгорел предохранитель).Список всех причин из-за которых загорается лампочка:

  1. Перегорел предохранитель в монтажном блоке (f16).
  2. Окислились клеммы на аккумуляторе.
  3. Ремень генератора порван или проскальзывает.
  4. Стёрлись щётки.
  5. Неисправен реле — регулятор.
  6. Пробой диодного моста.
  7. Обрыв или замыкание в статоре или роторе генератора.
  8. Обрыв минусового провода питающего панель приборов (генератор тут не при чём).

Поиск причины, по которой горит лампочка

Если видите, что горит лампочка зарядки ВАЗ 2114 — 2109, то смело открывайте капот и смотрите не слетел ли ремень привода генератора. Так же ремень не должен издавать посторонних шумов. Проверив ремень, движемся дальше, открываем крышку монтажного блока и проверяем не сгорел ли предохранитель f16 (на крышке имеется нумерация всех предохранителей). Предохранитель цел? Если да — движемся дальше.

Наличие мультиметра будет большим плюсом. Проверяем мультиметром напряжение на клеммах аккумулятора — оно должно равняться 14,4В (возможны небольшие отклонения в одну десятую вольта).

Если напряжение соответствует стандарту, то у Вас скорее всего минусового провода питающего панель приборов, в противном случаи измеряем напряжение между плюсовой клеммой генератора и массой. Оно так же должно равняться 14,4В.

Если это так, то скорее всего окислились клеммы аккумулятора или кольца, которые одеваются на клеммы. Почистите их до блеска.

На выходе генератора нет 14В — значит придётся его снимать потому, что он не даёт зарядку. Виновником могут быть:

  • Щётки.
  • Реле — регулятор.
  • Диодный мост.
  • Обмотки статора или ротора.

Подробнее об этом Вы можете почитать в статье «Причины по которым  генератор ВАЗ 2109 — 2114 не дает зарядку.».

Лампочка загорается на холостых и потом гаснет

Отдельного описания требует проблема, когда лампочка загорается или тускло светит на холостых оборотах и гаснет с набором оборотов. В таком случаи могут быть всего две причины:

  1. Неисправен реле — регулятор.
  2. Проскальзывает ремень генератора.

Надеюсь эта статья помогла Вам понять причины, по которым загорается лампочка аккумулятора на автомобилях ВАЗ 2109 — 2114.

Оставляйте свои вопросы и замечания в комментариях, я обязательно на них отвечу!

Источник: https://www.vaz-zona.ru/gorit-lampochka-zaryadki-vaz-2114-2109/

Не горит лампа зарядки

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя.

При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда.

Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных.

Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен.

Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле.

В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В.

Если напряжение ниже, то неисправен генератор, в противном случае реле.

Нет зарядки аккумулятора на ВАЗ 2107

Аккумуляторный контакт

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение.

Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Вернуться

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ.

При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Реле зажигания

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.

3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора.

При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Вернуться

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

  • контрольная лампа 12 В;
  • мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
  • отвертка с плоским жалом;
  • фигурная отвертка с крестовидным жалом;
  • пассатижи;
  • нож;
  • наждачная шкурка.

Вернуться

Устранение неисправностей

  • Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе.

Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

  • Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора.

Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам.

Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

  • Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

  • При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются.

Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа.

Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

  • Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Источник: http://expertvaz.ru/2107/net-zaryadki-akkumulyatora.html

Нет зарядки на Ваз 2107- ищем причину

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват»  можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы . Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края . Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова.

Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать.

Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя.

Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора.

На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Источник: https://21074.ru/elektrooborudovanie/net-zarjadki-na-vaz-2107-ishhem-prichinu/

На ВАЗ 2107 горит лампа зарядки аккумулятора, но зарядка есть: причины и что делать

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы.

Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор.

Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется  подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет.

Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Источник: https://provaz07.ru/elektrooborudovanie/gorit-lampa-zaryadki-akkumulyatora-vaz-2107.html

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 — 2107

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12).

После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4).

При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары.

Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор.

Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

  1. Прикладываем щупы к предохранителю.
  2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
  3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранители мультометром

Источник: https://inomarki-remont.ru/pochemu-ne-gorit-lampochka-zarjadki-akkumuljatora-vaz-2106-2107.html

Не горит лампочка зарядки аккумулятора – что делать? +

В тех случаях, когда не горит лампочка зарядки автомобильного аккумулятора или отмечаются другие проблемы, сигнализирующие о неполадках АКБ, любой ответственный водитель пытается выяснить причину ее неисправности.

С точки зрения автолюбителя, садящегося за руль транспортного средства, автомобильный аккумулятор является неисправным в том случае, когда батарея не крутит, то есть не выдает требуемого напряжения либо заряда. Причинами подобного поведения батареи могут быть разные явления. Приведем несколько распространенных проблем эксплуатации аккумулятора, с которыми сталкиваются водители:

  1. Не горит лампочка зарядки автомобильного аккумулятора. Она должна включаться при каждом включении зажигания. Если лампа не горит, это означает, что ее срочно следует поменять, так как осуществить столь простую операцию при возникновении реальной проблемы будет невозможно.
  2. Лампочка горит, но аккумулятор быстро теряет свой заряд (разряжается). Данный факт может свидетельствовать о том, что АКБ не в состоянии держать заряд (либо принимать его) или о том, что поступающего с генератора заряда банально недостаточно. Обычно указанные проблемы связаны с выходом из строя реле-регулятора. Проверяют этот элемент очень просто: подсоединяют к реле вольтметр, запускают двигатель автомобиля, наращивают обороты до трех тысяч в минуту (для дизельных машин обороты доводят до двух тысяч), а затем замеряют величину напряжения. Если вольтаж имеет значения от 12 до 14, реле находится в рабочем состоянии. Если показатель напряжения меньше, необходимо отправляться на СТО (вероятнее всего, сломался реле-регулятор, или генератор функционирует не так, как надо).
  3. Лампочка зарядки аккумулятора после запуска мотора горит постоянно (не гаснет). Пожалуй, самый серьезный сигнал, оповещающий водителя о том, что имеется повреждение цепи зарядки. Если лампочка на приборной панели постоянно горит, это может означать, что присутствует плохой контакт, большой износ генераторных щеток либо отсутствует масса. В подобных ситуациях следует проверить аккумулятор и генератор, оценив состояние соединений данных механизмов. В тех случаях, когда водитель самостоятельно не может найти никаких проблем (контакт на клеммах хороший, автомобильный аккумулятор не имеет видимых неисправностей, все соединения плотно затянуты и так далее), нужно отправляться в автомастерскую. Без специальных знаний здесь не обойтись.

Как видим, лампочка на панели приборов может ощутимо помочь водителю. Следя за тем, горит она или не горит, автомобилист способен буквально спасти свой аккумулятор, отправившись в автотехцентр, где ему быстро и квалифицированно помогут.

https://www.youtube.com/watch?v=EHwbgrtt4IE

Но не стоит спешить отдавать свои деньги работникам станций технического обслуживания, увидев, что лампочка горит или, наоборот, не зажигается. Возможно, аккумулятор на вашем «железном коне» быстро разряжается из-за банального недозаряда. Такое явление очень часто наблюдается при частых, но весьма кратковременных поездках.

Допустим, вы каждый день отправляетесь на работу на своем авто, затрачивая на поездку не более 10–15 минут. Понятно, что за столь короткое время аккумулятор заряжается некачественно (получает недостаточный заряд), зато при каждом пуске он исправно отбирает необходимый ему заряд. Подобную проблему аккумулятора вы в состоянии решить и самостоятельно, осуществив его нормальную зарядку.

Разобравшись с часто встречающимися проблемами аккумулятора, давайте рассмотрим и наиболее распространенные его неисправности. В большинстве случаев они обусловлены следующими причинами:

  • плохая фиксация аккумулятора в моторном отделении, приводящая к повреждениям непосредственно АКБ или проводов, подходящих к ней;
  • слабый контакт на клеммах, вызывающий разрушение и окисление соединений;
  • частые запуски мотора и продолжительное функционирование стартера, которые приводят к тому, что аккумулятор очень сильно разряжается;
  • использование АКБ в тех случаях, когда генератор находится в неисправном состоянии (отмечается перезаряд либо батарея полностью разряжается).

Постепенная разрядка АКБ при езде на автомобиле, делающая запуск мотора весьма проблематичным действием, как правило, вызвана такими неисправностями:

  • Загрязнение электролита. Решает проблему промывка банок батареи дистиллированной водой и заливка в них нового электролита. Свежий состав следует заливать с соблюдением требуемой плотности. Не забудьте и о необходимости зарядки аккумулятора после описанной процедуры.
  • В банках мало электролита. Пластины АКБ должны полностью покрываться, а значит, жидкость периодически нужно доливать до требуемого уровня электролита.
  • Изоляция электрического оборудования транспортного средства либо его проводки повреждена. В такой ситуации все потребители отключаются, и в сети производится замер напряжения. Если его значения отличаются от рекомендованных, необходимо обследовать цепь и найти поврежденную зону.
  • Проскальзывание ремня генератора, обусловленное его плохим натяжением (слабый контакт). Выхода два – либо ставится новый ремень, либо правильно натягивается старый.
  • Выход из строя реле напряжения. Одни реле допускается регулировать, другие требуют замены.
  • В схеме питания стартера имеются потери тока. В подобной ситуации проверяют работоспособность стартера, контакт провода «массы», зачищают все имеющиеся клеммы (зачистку проводят весьма тщательно).
  • Генератор вышел из строя. Рекомендуется сразу отправляться в автосервис.

Другие виды неисправностей аккумуляторной батареи

Нередко аккумулятор перестает выполнять свою прямую функцию из-за различных видов деформации своего корпуса, которые приводят к тому, что АКБ греется, плохо заряжается, от батареи отходят провода (теряется контакт) и соединения с иными механизмами автомобиля. Если между выводами электродов образуются так называемые мостики, необходимо при помощи обычной воды выполнить тщательную промывку аккумулятора, а затем смочить ветошь в растворе соды и вытереть АКБ.

В случае появления трещин между деталями крепления и клеммами батареи не нужно пытаться самому заниматься ремонтом. Поверьте, результативность ваших действий будет минимальной. Мало того, они могут привести к тому, что АКБ придет в полную негодность. Сразу езжайте на СТО, где данную неисправность быстро устранят.

Очень часто аккумулятор греется (иногда даже можно увидеть, что он вздулся) из-за того, что в его корпусе отсутствует достаточный уровень вентиляции. С такой проблемой вы, несомненно, справитесь и сами. Необходимо всего лишь прочистить в пробках АКБ отверстия, предназначенные для ее вентилирования. Сложнее справиться с теми проблемами, которые вызывают просачивание электролита через указанные выше вентиляционные отверстия. Это может свидетельствовать о следующих явлениях:

  • Гидролиз (иначе говоря – испарение электролитического состава). Под гидролизом понимают, в общем-то, нормальный процесс, приводящий к нежданным трудностям при эксплуатации батареи лишь тогда, когда он ускоряется в результате критических разрядов, приводящих к тому, что электроды начинают сульфироваться. Справиться с гидролизом можно путем длительной зарядки АКБ, причем на такой силе тока, которая составляет пять процентов от емкости аккумулятора.
  • Испарение электролита, образующееся из-за некачественной фиксации корпуса и реле напряжения. Следует заменить или отрегулировать реле.
  • Испарение электролита вследствие того, что от генератора приходит слишком большой ток зарядки (батарея при этом греется). Необходимо обследовать зарядную систему, а также и все электрическое оборудование, используя вольтметр. Подключают его к «плюсу» генератора. Показывать прибор должен не более 14,2 В.
  • Высокий уровень электролита. Ненужную жидкость нужно слить. Ориентируйтесь на то, что над пластинами должно быть не более нескольких сантиметров.

Если аккумулятор сильно вздулся либо на его корпусе появились какие-либо механические повреждения, рекомендуется обратиться к специалистам, которые посоветуют вам, что делать с АКБ. Возможно, ее удастся отремонтировать, обеспечив требуемый контакт между элементами батареи и восстановив целостность корпуса. А, быть может, аккумулятор придется и заменить.

Несколько советов по эксплуатации аккумуляторных батарей

Если АКБ на вашем авто отслужила все мыслимые и немыслимые сроки, которые рекомендует производитель, нужно срочно менять ее. На такой батарее и контакт на клеммах плохой, и греется она быстро, и замены электролита требует очень часто. Нет никакого смысла экономить на столь важном для авто элементе, как аккумулятор. Помните, что даже самые лучшие АКБ допускается эксплуатировать не более 3–4 лет.

При использовании аккумуляторной батареи не забывайте, что при минусовых температурах воздуха чересчур высокий разряд способен привести к промерзанию электролита и нарушению целостности ее корпуса. А при активной эксплуатации машины в любых условиях (даже в идеальных, если таковые бывают) время годности АКБ существенно уменьшается.

проблема любого аккумулятора на основе кислоты является сульфатация, т. е. осадок сульфата свинца на пластинах в банках. Из-за этого площадь пластин уменьшается и по факту аккумулятор постоянно находится в недозаряженном состоянии. Чтобы максимально снизить сульфатацию следует соблюдать некоторые рекомендации:

  1. По возможности исключить частые запуски мотора на короткий период.

    Во время запуска расходуется большой процент заряда АКБ, если заглушить двигатель через несколько минут или проехать незначительное расстояние генератор успеет подзарядить АКБ до оптимального уровня.

  2. Время от времени следует заряжать батарею от специального зарядного устройства на малой силе тока. АКБ всегда должен быть заряжен, в противном случае сульфатация будет усугубляться.
  3. Недопустимо разряжать аккумулятор, что называется «в ноль».

    Глубокий разряд губителен для любых батарей, особенно для необслуживаемых кальциевых. В итоге ёмкость может сильно сократиться, и в зимний период аккумуляторная батарея будет разряжаться за ночь.

  4. Нужно регулярно проверять уровень электролита в банках, эксплуатация с пластинами не покрытыми электролитом запрещается, в противном случае это приведет к их разрушению.

Кроме того, периодически следует проводить работы по предотвращению сульфатации АКБ.

Но стоит помнить, что любая аккумуляторная батарея после 4-х лет эксплуатации считается отработанной и её следует заменить.

Напоследок добавим, что любые выявленные неисправности аккумулятора желательно устранять сразу. Не нужно откладывать ремонт этого оборудования до тех пор, пока автомобиль банально остановится посреди дороги, или же в одно прекрасное утро вы не сможете его завести.

Источник: https://carnovato.ru/avtomobilnyj-akkumuljator-bystro-razrjazhaetsja-plohoj-kontakt/

Пропала зарядка на ВАЗ 2107?

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.

Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт.

Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

  • плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
  • неисправно реле-регулятор;
  • обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

  • контрольная лампа 12 В;
  • мультиметр;
  • нож;
  • плоская отвертка;
  • пассатижи;
  • наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

Источник: https://7-vaz.ru/remont/propala-zaryadka-vaz-2107.html

Почему горит лампочка зарядки аккумулятора: причины и неисправности

Приветствую вас друзья на сайте ремонт авто своими руками. При повороте ключа зажигания на приборной панели загорается целый ряд сигнальных ламп. Они сигнализируют об исправности системы и готовности двигателя к запуску.

Горит лампочка зарядки аккумулятора

На одном из таких индикаторов нанесено изображение аккумулятора. При включении зажигания он начинается подсвечиваться, а после заводки двигателя – гаснет.

Это сигнализирует о том, что на АКБ пошла зарядка. Но что делать, если этого не произошло? Почему горит лампочка зарядки аккумулятора даже после запуска?

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  • Ослабление натяжения ремня на генератор, его износ или повреждение;
  • перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  • поломка реле-регулятора, диодного моста, дополнительных диодов;
  • появление обрыва в цепи возбуждения генератора;
  • снижение качества контакта на клеммах АКБ или выводе генератора;
  • износ щеток генератора;
  • отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  • контрольную лампочку на двенадцать Вольт,
  • две отвертки (с плоским и крестообразным жалом),
  • мультиметр,
  • пассатижи,
  • ножик,
  • для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

(17 голос, 3,71

Источник: http://remontavtovaz.ru/avto-sovety/pochemu-gorit-lampochka-zaryadki-akkumulyatora-prichiny-i-neispravnosti.html

Что делать, если нет зарядки аккумулятора на ВАЗ 2107 ()

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор.

После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора.

Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

  • неисправность реле-регулятора;
  • обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
  • обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

  • мультиметр;
  • контрольная лампа 12 В;
  • плоская отвертка;
  • нож;
  • пассатижи;
  • наждачная бумага.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Источник: https://semerkavaz.ru/ehlektrooborudovanie/net-zaryadki-na-vaz-2107/

Как реагировать, если горит индикатор батареи

Световой индикатор аккумулятора или индикатор зарядки, расположенный на приборной панели автомобиля, указывает на неисправность или недостаточную зарядку аккумулятора. Этот индикатор загорается всякий раз, когда система зарядки не заряжает аккумулятор напряжением выше примерно 13,5 вольт. Поскольку это предупреждение может быть вызвано рядом причин, важно принять меры, чтобы убедиться, что вы знаете, в чем заключается реальная проблема, прежде чем заменять какие-либо детали.

  • Примечание : В этой статье описывается общая проверка наиболее распространенных систем зарядки автомобильных аккумуляторов, и некоторые автомобили могут тестироваться по-другому.

Процесс устранения неполадок может быть довольно простым, но есть определенные проблемы, которые должен решать только профессионал. Если проблема кажется сложной или если процесс ее устранения становится сложным, вызовите механика, который приедет и проведет осмотр.

Вот что вы можете сделать, когда загорится индикатор аккумулятора в автомобиле:

Часть 1 из 3: Реакция на индикатор батареи

Когда вы впервые включаете автомобиль с выключенным двигателем, загорается индикатор аккумулятора, и это нормально.Если индикатор аккумулятора загорается при работающем двигателе и во время движения автомобиля, это указывает на проблему с системой зарядки.

Шаг 1. Отключите все, что потребляет энергию . Если индикатор батареи горит, значит, заряда батареи достаточно для питания автомобиля, но, возможно, ненадолго.

В этом случае сначала выключите все, что потребляет энергию от аккумулятора, кроме фар, если вы едете ночью. Это включает в себя систему кондиционирования и обогрева, стереосистему, внутреннее освещение и любые аксессуары, такие как сиденья с подогревом или зеркала с подогревом.Также отсоедините все зарядные устройства телефона или аксессуаров.

Шаг 2: Остановите машину . Если вы заметили, что температура двигателя становится выше или он перегревается, остановите автомобиль на обочине дороги, чтобы предотвратить повреждение двигателя.

Если вы заметили потерю гидроусилителя рулевого управления, это может означать, что в вашем автомобиле обрыв змеевиковый ремень, а гидроусилитель руля или водяной насос и генератор не вращаются.

  • Совет : Попробуйте завести автомобиль в безопасном месте, если индикатор аккумулятора снова загорится, не садитесь за руль.Выключите двигатель и откройте капот, чтобы увидеть, есть ли какие-либо проблемы со змеевиком, генератором или аккумулятором, которые можно определить визуально.

  • Совет : Всегда выключайте двигатель перед проверкой аккумулятора или других компонентов.

Часть 2 из 3: Проверка батареи, генератора, змеевика и предохранителей

Шаг 1. Найдите аккумулятор, блок предохранителей и генератор . Найдите аккумулятор, блок предохранителей за аккумулятором и генератор в передней части двигателя.

В большинстве автомобилей аккумулятор находится под капотом. Если аккумулятора нет под капотом, значит, он находится либо в багажнике, либо под задними сиденьями.

  • Предупреждение : Всегда используйте защитные очки или защитные очки и перчатки при работе с автомобильным аккумулятором или рядом с ним. Соблюдайте все меры предосторожности при обращении с батареями.

Шаг 2. Осмотрите аккумулятор . Ищите коррозию на клеммах аккумулятора и любые повреждения аккумулятора.

  • Предупреждение : Если аккумулятор поврежден или имеет признаки утечки, возможно, потребуется проверить его у профессионального механика и заменить.

Шаг 3: Удалите коррозию с клемм аккумулятора . Если на клеммах много коррозии, используйте старую зубную щетку, чтобы очистить ее и удалить коррозию.

Вы также можете окунуть щетку в воду, чтобы очистить аккумулятор.

  • Совет : смешайте 1 столовую ложку пищевой соды с 1 стаканом очень горячей воды.Окуните старую зубную щетку в смесь и потрите верхнюю часть батареи и клеммы, на которых скопилась коррозия.

Чрезмерная коррозия клемм аккумулятора может вызвать состояние низкого напряжения, из-за которого стартер медленно вращается при попытке включить автомобиль, но он не загорится, если генератор правильно заряжается после запуска автомобиля.

Шаг 4: Закрепите зажимы на клеммах аккумулятора .После очистки клемм убедитесь, что зажимы, соединяющие кабели аккумулятора с клеммами, надежно закреплены.

  • Совет : Если зажимы ослаблены, используйте гаечный ключ или плоскогубцы, если таковые имеются, чтобы затянуть болт сбоку.

Шаг 5. Осмотрите кабели аккумулятора . Осмотрите кабели аккумуляторной батареи, по которым подается питание от аккумуляторной батареи к автомобилю.

Если они в плохом состоянии, автомобиль может получать недостаточную мощность для правильного запуска автомобиля.

Шаг 6: Проверьте ремень генератора и генератор на наличие проблем . Генератор расположен на передней части двигателя и приводится в движение ремнем.

На некоторых автомобилях этот ремень легко обнаружить. В других случаях это может быть практически невозможно без снятия крышек двигателя или доступа к ним из-под автомобиля.

  • Совет : Если двигатель установлен горизонтально, ремень будет находиться либо с правой, либо с левой стороны моторного отсека.

Проверьте электрические соединения на генераторе, чтобы убедиться, что они надежны и надежны.

Шаг 7: Проверьте состояние змеевика . Убедитесь, что змеевиковый ремень не потерян и не ослаблен.

Обратите внимание на возможные повреждения или потертости ремня. Если ремень генератора поврежден, его необходимо заменить квалифицированным механиком.

  • Совет : Если причиной является ремень, вполне вероятно, что будут также другие симптомы, такие как визг, исходящий от двигателя.

Шаг 8: Проверьте предохранители .

Блок предохранителей будет расположен либо под капотом, либо в салоне автомобиля.

Если блок предохранителей находится внутри автомобиля, он будет либо на потолке перчаточного ящика, либо на левой стороне приборной панели рядом с полом со стороны водителя.

  • Совет : У некоторых автомобилей есть блоки предохранителей внутри автомобиля и под капотом. Проверьте все предохранители в обеих коробках на предмет перегоревших предохранителей.

Шаг 9: Замените все перегоревшие предохранители . У некоторых автомобилей есть дополнительные предохранители в блоке предохранителей для некоторых предохранителей меньшего размера.

Если какой-либо из больших предохранителей перегорел, это может означать, что в системе произошло серьезное короткое замыкание, и ее следует проверить и заменить сертифицированным механиком.

Часть 3 из 3: Проверка аккумулятора

Шаг 1. Запустите двигатель . После выполнения всех этих шагов двигатель необходимо снова запустить, чтобы проверить, горит ли еще индикатор зарядки.

Если индикатор гаснет после запуска двигателя, проверьте систему зарядки на наличие других проблем.

Если ни один из предпринятых шагов не помог решить проблему, то проблема, вероятно, связана с неисправным генератором переменного тока. Это то, что нужно проверить и отремонтировать у профессионала. Вызовите сертифицированного механика, например, из YourMechanic, для проверки и ремонта аккумуляторной батареи и систем генератора.

Устранение неисправностей сигнальной лампы зажигания

зажигание сигнальная лампа, иногда называемая светом отсутствия заряда, является одним из самых важных огней на вашем приборная панель .Предупреждает, когда машина генератор не заряжает аккумулятор .

Цепь сигнальной лампы

В типовой цепи сигнальная лампа подключена непосредственно к клемме на задней панели генератора. Провод проходит от генератора через перегородку до сигнальной лампы, установленной на приборной панели. Отсюда он идет к выключателю зажигания / стартера.

В целом, если система зарядки работает нормально, сигнальная лампа должен светиться при включении зажигания и гаснуть при включении зажигания. двигатель запущен.Но свет ведет себя немного иначе. в зависимости от типа генератора, установленного на вашем автомобиле.

Если ваша машина оборудована динамо-машиной, мерцание света является нормальным явлением. на холостых оборотах, так как генератор этого типа производит мало или не производит Текущий на низком уровне обороты двигателя. Индикатор должен погаснуть при увеличении оборотов двигателя.

Если в вашем автомобиле генератор сигнальная лампа не должна загораться горит, когда двигатель работает на холостом ходу, при условии правильной настройки холостого хода, потому что генератор вырабатывает ток даже на низких оборотах.

Неисправности

Существует три основных проблемы, которые может вызвать сигнальная лампа зажигания. Во-первых, контрольная лампа может не загореться при включенном зажигании. включен, а двигатель еще не запущен. (Обычно это проще всего исправить.) Во-вторых, сигнальная лампа может не погаснуть, когда вы поднимете обороты двигателя. В-третьих, свет может вести себя нормально на низких оборотах, но затем давай на высоких оборотах двигателя.

Без освещения

Если контрольная лампа не загорается при включении зажигания, есть две возможные причины.

Один из них — возможно, просто перегорела сигнальная лампа. Это могло быть связано до старости. Другая возможность — неисправность зарядки. схема — если генератор перезаряжается, это может привести к перегоранию лампы. Вы можете сделать простой проверьте, что виновато.

Провод сигнальной лампы

Для выполнения этой проверки вам необходимо найти провод сигнальной лампы в моторный отсек, где он подключается к системе зарядки. Но сначала вам нужно знать какой именно у вас тип зарядной системы, чтобы вы могли определить правильный провод.

Автомобили, оснащенные динамо-машиной, имеют провод сигнальной лампы, подключенный к пульту дистанционного управления. регулятор напряжения , часто устанавливаемый на переборке или внутреннем крыле. Посмотри на крышка регулятора Терминал помечены либо WL, либо IND — это провод, который вы хочу.

Если в вашем автомобиле есть генератор, подключение провода сигнальной лампы зависит от оснащен ли генератор внутренним или внешним напряжением регулятор.

Если генератор оснащен внутренним регулятором, нужный провод подключается непосредственно к клемме на задней панели устройства с маркировкой WL или IND.Если генератор имеет внешний регулятор, к нему подключается провод сигнальной лампы так же, как динамо-машина. Терминал снова будет помечен как WL или IND.

Однако в некоторых автомобилях есть генератор, в котором используется отдельный реле для цепь сигнальной лампы. В этом случае следует отсоединить провод от этого реле.

Проверка контрольной лампы

Отсоедините провод сигнальной лампы и прикоснитесь к массе. Включите зажигание и наблюдайте за сигнальной лампой.Если горит подозрение на зарядку вина. Если не подозреваю, перегоревшая лампочка или неисправная проводка.

Для динамо-машины провод сигнальной лампы всегда проходит от фонаря к отдельный регулятор напряжения. На генераторе провод может идти к внутренний регулятор, внешний регулятор или отдельное реле.

Штекеры генератора переменного тока

Многие генераторы оснащены штекером с несколькими разъемами, который фиксируется прямо в задней части корпуса.Провод сигнальной лампы обычно является наименьшим из проводов в многокомпонентной вилке. Чтобы отсоединить провод от мульти-вилки, сначала отсоедините вилку от генератора, затем снимите зажим в задней части вилки, удерживающий провода. Теперь можно вытащить провод и прикоснуться к земле, чтобы проверить цепь.

Установка новой лампы

Чтобы заменить лампу аварийной сигнализации, вам необходимо получить доступ к задней части приборной панели.

На старых автомобилях это обычно довольно просто, так как лампу часто можно просто вынуть из патрона, потянувшись рукой за заднюю часть приборной панели.

На более новых автомобилях лампа часто находится в комбинации приборов и подключается к проводке через разъем с несколькими разъемами и печатная схема .

При установке лампы в блок кластера убедитесь, что она имеет хороший контакт с металлическими полосками на печатной плате — их довольно легко сместить.

Проверка

Проверка цепи сигнальной лампы

Если контрольная лампа не работает и лампочка не перегорела, можно проверить электрическую цепь с помощью контрольной лампы.Включите зажигание, подключите одну сторону тестера к массе и проверьте различные части схемы, показанной здесь. Во всех случаях контрольная лампа должна гореть.

Отсоедините провод сигнальной лампы и убедитесь, что клеммные соединения чистый и что провод подходит плотно. Если клеммы выглядят грязными или корродированными, очистите их влажной или сухой бумагой, снова подключите провод и проверьте свет очередной раз.

Если индикатор по-прежнему не загорается, снова отсоедините провод, поверните зажигание и заземлить его на кузов или блокировка двигателя .

Если лампочка теперь горит, неисправность связана с генератором или напряжением. регулятор. Если свет по-прежнему не загорается, вы обнаружите, что перегорела сигнальная лампа или неисправна проводка.

Горит сигнальная лампа

Если сигнальная лампа не гаснет при увеличении частоты вращения двигателя, неисправность может снова оказаться в генераторе или в цепи сигнальной лампы.

Простая проверка, которую вы можете сделать, чтобы определить причину неисправности, — это запустить двигатель и включить как можно больше электрические компоненты по возможности.Теперь включите двигатель и посмотрите на передние фары . Если индикаторы заметно посветлеют, система зарядки исправна. и проблема заключается в цепи сигнальной лампы.

Одна из возможных причин заключается в том, что провод сигнальной лампы где-то заземлен. по его длине. Проверьте это, включив зажигание и отключив провод сигнальной лампы. Если сигнальная лампа горит постоянно, провод заземляется. где-то. Осмотрите провод на предмет трения о кузов и отремонтируйте. изолентой.Если провод полностью порван или сильно натерт, он будет нужно заменить на совершенно новый раздел.

Проверки регулятора

Контрольная лампа может быть неисправна из-за проблем с напряжением блок регулятора. Убедитесь, что пластиковая крышка регулятора не имеет трещин — это может позволить попадание влаги в устройство — и что регулятор не подвергся коррозии или сырость в месте прилегания к телу.

Высокая стойкость

Третья возможная проблема с сигнальной лампой заключается в том, что она гаснет, когда нормально, когда вы немного увеличиваете обороты двигателя, но снова загорается, когда частота вращения двигателя дополнительно увеличивается.

Если сигнальная лампа просто тускло светится, это обычно указывает на то, что проблема в высота сопротивление где-то в цепи сигнальной лампы.

Проверьте это, включив все больше и больше электрических аксессуаров после того, как свет начал светиться. Если проблема связана с высоким сопротивлением, сигнальная лампа станет ярче по мере того, как вы это сделаете.

Тщательно проработайте всю систему зарядки в поисках незакрепленных или грязные соединения проводки, вызывающие высокое сопротивление. Отсоедините провода и очистите клеммы, если они грязные.Не забудьте проверить, есть ли соединения проводов аккумуляторной батареи и провод заземления двигателя все еще в порядке.

Не забудьте также проверить болты крепления генератора к двигателю. Они обеспечивают земляной проход от генератора к двигателю и кузову, но из-за их открытое положение в моторном отсеке они могут стать маслянистыми и обеспечить только плохое заземление.

Проверьте это соединение, открутив крепежные болты. Счистить все следы масла и грязи, затем закрутите монтажные болты, убедившись, что они затянуты.

Установка нового провода

Вытяните концы старой проволоки и закрепите их скотчем. Припаяйте соответствующие разъемы (здесь бирка) к концам нового провода. Используйте изоленту, чтобы прикрепить провод к существующему ткацкому станку.

Отсоедините старый провод от его клемм с обоих концов. Полоса назад в изоляция от нового провода и уложите оголенные концы в разъем клеммы, затем нанесите припой.

Когда припой остынет, снова установите провод рядом с существующим ткацким станком, заклеивая его через равные промежутки времени. Убедитесь, что он не может прикоснуться к горячему или движущиеся части.

Неисправности на высокой скорости

Если сигнальная лампа загорается на полную мощность при высоких оборотах двигателя, значит вина более серьезная.

Есть несколько возможных причин. На динамо-машине это может быть повреждено кисти , а изношенный коммутатор или, возможно, неисправные внутренние обмотки.

С генератором проблема может быть вызвана неисправным выпрямителем, который обычно находится внутри блока генератора.Блок придется снять от двигателя, чтобы их можно было разобрать, чтобы можно было заменил где возможно.

Узнайте у вашего дилера, какие запасные части генератора доступны — возможно, дешевле и удобнее купить обмен Блок.

Электропроводка генератора

Вытяните каждый провод из регулятора напряжения по очереди или отсоедините провода от соленоида и очистите клеммы влажной или сухой бумагой.Если сигнальная лампа горит выше скорости холостого хода, вам следует проверить проводку цепи зарядки на наличие плохих контактов, вызывающих высокое сопротивление. Отсоедините провода аккумулятора, чтобы избежать короткое замыкание . Затем проверьте клеммы аккумулятора, чтобы убедиться, что они чистые. Тщательно проверьте заземляющий провод аккумуляторной батареи в месте соединения с кузовом, а также основную заземляющую перемычку от двигателя к кузову. Генератор заземляется через двигатель, и плохое соединение здесь повлияет на его работу.Если какой-либо из проводов корродировал, их следует заменить. Проверьте электрические соединения с задней частью генератора, затем пройдите по проводам к коробке регулятора или стартер соленоид . Вытяните каждый провод из регулятора напряжения по очереди или отсоедините провода от соленоида и очистите клеммы влажной или сухой бумагой. При замене проводов генератора помните, что соединительные клеммы необходимо припаять, чтобы обеспечить хорошее соединение. Чтобы исключить вероятность перегрева, новый провод должен быть правильной толщины.Обратитесь к руководству по ремонту или спросите своего дилера, если вы не уверены, какой размер провода вам нужен. Если неисправный провод проходит через ткацкий станок, его легче отсоединить с обоих концов и провести новый провод вдоль ткацкого станка, закрепив его лентой.

Признаки того, что индикатор батареи горит

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Когда вы включаете автомобиль, его приборная панель на короткое время загорается, как в переполненном меню быстрого питания.Массив подсвеченных цифр, букв, индикаторов, считываний и символов мигает и быстро становится черным. Однако, если возникнет проблема с системой зарядки автомобиля, маленький индикатор батареи будет продолжать гореть, ярко сияя как толпа кенгуру.

Хотя лампочка в виде батареи указывает на проблему с батареей, на самом деле все обстоит сложнее. Проблема может быть просто связана с батареей или ее клеммами, но также может быть результатом отказа генератора, плохого соединения или ряда других проблем.

Независимо от проблемы, плохая система зарядки разрядит аккумулятор и будет стоить вам денег, поэтому вам нужно немедленно решить эту проблему. Чтобы выяснить причину неожиданного появления индикатора аккумулятора, команда специалистов по информационному обеспечению The Drive разработала руководство по выявлению, диагностике и решению проблем вашего автомобиля.

Yippee ki yay, давай займемся этим!

Что такое индикатор батареи на приборной панели и для чего он нужен?

Подсветка приборной панели в форме прямоугольной батареи в форме Lego официально известна как «Подсветка системы зарядки» и относится к традиционным автомобилям внутреннего сгорания, а не к зарядке электромобилей.Если свет остается включенным после включения транспортного средства или загорается во время движения транспортного средства, это предупреждение для водителя о том, что система зарядки работает недостаточно эффективно, чтобы должным образом заряжать аккумулятор, сохраняя при этом питание необходимых аксессуаров.

Если вы заметили на приборной панели индикатор системы зарядки, немедленно поезжайте домой, в местный автосалон, в гараж или в местный магазин автозапчастей, используя только проселочные дороги, а не шоссе.

Что такое система зарядки автомобиля?

Современная система зарядки автомобиля, которая поддерживает заряд аккумулятора, включает аккумулятор, проводку, генератор и электронный блок управления (ЭБУ).В старых автомобилях также был регулятор напряжения.

Генератор : Генератор принимает механическую энергию от двигателя и превращает ее в электрическую для питания вспомогательного оборудования и зарядки аккумулятора.

B attery : Аккумулятор обеспечивает энергию для запуска транспортного средства и питания его электроники.

ECU : Электронный блок управления, не путать с блоком управления двигателем, представляет собой устройство, которое управляет связанной электронной системой.Он регулирует, где, когда и как сила удерживается или течет.

Почему горит аккумулятор?

Существует множество причин, по которым система зарядки не работает на максимальной мощности. Давайте разберемся, какими они могли быть.

Плохие электрические соединения

Проверьте все разъемы на предмет коррозии и правильной посадки. При необходимости подтяните.

Проскальзывающий или неисправный змеевик

Серпантинный ремень — это кусок армированной резины, который вращает шкив генератора и приводит в действие генератор.Если ремень неправильно вращает генератор, это может вызвать проблемы с зарядкой.

Клемма аккумулятора отсоединена

Проверьте клеммы аккумулятора, чтобы убедиться, что кабели подключены правильно. Если провод отсоединен, очистите клеммы, снова подсоедините кабель к батарее и затяните.

Коррозия клемм аккумулятора

Проверьте клеммы аккумулятора на предмет коррозии, которая может создавать нестабильное соединение. Посетите руководство The Drive о том, как чистить клеммы аккумулятора, чтобы получить дополнительную информацию.

Батарея разряжена

Используйте мультиметр, чтобы проверить батарею на правильное напряжение. Полностью заряженный аккумулятор должен показывать не менее 12,6 вольт. Если он выключен, попробуйте зарядить аккумулятор с помощью постоянного зарядного устройства, прежде чем заменять его. Посетите руководство по замене автомобильного аккумулятора The Drive , чтобы узнать больше.

Неисправный генератор

Используйте мультиметр для проверки генератора. Оно должно быть в пределах 13,8–14,2 В. Если напряжение ниже нормы, возможно, необходимо заменить генератор.

Другие симптомы, которые вы можете заметить

Хотя индикатор системы зарядки — это самый простой способ заметить, что что-то не так, могут быть сопутствующие симптомы, которые могут указать на проблему до того, как загорится индикатор, или предоставить дополнительную информацию о том, почему свет включился в первое место. Эти симптомы, которые, к сожалению, схожи во всех трех частях, могут указывать на более серьезную проблему:

Симптомы неисправного генератора

  • Шумы от скрежета металла, урчания или завывания
  • Аксессуары не включаются
  • Тусклые или непоследовательные фары
  • Автомобиль не заводится

Признаки неисправного стартера

  • Щелкающий звук при включении зажигания
  • Медленный запуск двигателя
  • Скрежет после запуска двигателя
  • Автомобиль не заводится

Признаки неисправности Аккумулятор

  • Тусклый или непоследовательный свет фар
  • Тусклый свет в салоне
  • Свет в салоне включается, но машина не заводится
  • В машине буквально ничего не работает

Получите помощь с ремонтом освещения батареи приборной панели от механика на JustAnswer

Drive распознает, что, хотя наши практические руководства подробны и легко выполняются, ржавый болт, e Компонент двигателя находится в неправильном положении, или утечка масла повсюду может сорвать проект.Вот почему мы сотрудничаем с JustAnswer, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Battery Light FAQs

У вас есть вопросы, У Drive есть ответы!

Что означает загорание индикатора батареи?

Это означает, что проблема связана с системой зарядки автомобиля, которая включает аккумулятор, генератор, провода и ЭБУ.

Безопасно ли водить машину при включенном индикаторе батареи?

Если что-то в системе зарядки автомобиля не работает должным образом, существует риск того, что автомобиль отключится без предупреждения. Также возможно, что, если автомобиль умрет, его невозможно будет запустить обратно. Из-за этого мы не рекомендуем и не рекомендуем ездить с горящим индикатором аккумулятора в любом месте, кроме как домой или в сервисный центр. Если свет загорается перед движением, мы не рекомендуем управлять автомобилем.

Что делать, когда загорается индикатор батареи?

Медленно ведите машину домой, в сервисный центр или в магазин автозапчастей. Затем диагностируйте и исправляйте.

Как узнать, аккумулятор это или генератор?

Используйте мультиметр, чтобы проверить напряжение на батарее и генераторе, чтобы убедиться, что они работают на правильном уровне.

Будет ли автомобиль заводиться с плохим генератором?

Автомобиль может завестись с неисправным генератором, но, скорее всего, он сразу же умрет.

Почему горит аккумулятор? | Новости

CARS.COM — Если контрольная лампа аккумулятора (световой индикатор в форме символа аккумулятора) на приборной панели загорается во время вождения, это означает, что система зарядки не работает, но может возникнуть неисправность. лежать в чем-то другом, кроме аккумулятора.

Причиной светового сигнала аккумулятора может быть ослабленный или корродированный кабель аккумулятора или другой провод, соединяющий компоненты системы зарядки, или это может быть проблема с генератором переменного тока или регулятором напряжения.Генератор вырабатывает энергию, которая хранится в аккумуляторной батарее. Если генератор выходит из строя или вспомогательный ремень, приводящий в движение генератор, ослаблен или сломан, то в конечном итоге вы получите разряженную батарею, потому что неисправный генератор не подзаряжает батарею.

Связано: Больше новостей службы

Сам автомобильный аккумулятор может быть причиной коррозии клемм кабеля, плохой проводки, поврежденных элементов или пластин внутри или утечки электролита. Эта статья в первую очередь относится к обычным автомобилям с обычными 12-вольтовыми батареями; более электрифицированные транспортные средства и электрические системы с более высоким напряжением будут отличаться.

Контрольная лампа системы зарядки должна гореть в течение нескольких секунд, когда вы заводите автомобиль, но если индикатор батареи загорается во время вождения автомобиля, это сигнализирует о проблеме. Среди других признаков того, что генератор или другие части системы зарядки не работают, — тусклый свет фар или сбой часов.

Если загорится индикатор аккумулятора на приборной панели автомобиля, возможно, вы сможете доставить его домой или в сервисный центр для ремонта. Автомобиль будет продолжать работать до тех пор, пока в аккумуляторе останется немного сока, но если система зарядки не работает или у вас плохой генератор, двигатель вашего автомобиля перестанет работать, как только аккумулятор разрядится.Если вы выключите двигатель, вы не сможете его перезапустить, если в аккумуляторе недостаточно заряда для питания стартера двигателя.

Если индикатор батареи горит, а вы все еще ведете машину, выключите как можно больше электрических аксессуаров, таких как стереосистема, кондиционер или обогреватель, и не используйте электрические элементы управления, такие как электрические стеклоподъемники.

Уменьшение количества потребляемой автомобилем электроэнергии увеличит расстояние, которое вы можете проехать до того, как аккумулятор разрядится.Как можно скорее обратитесь к механику и проверьте аккумулятор, провода и систему зарядки, чтобы выяснить причину вашей проблемы и то, что вам нужно отремонтировать или заменить.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Что не так, если загорается индикатор аккумулятора или системы зарядки? • Элитный автосервис

обновлено 8 мая 2020 г.

Возможные причины проблем с автомобильной системой зарядки / аккумулятором:

  • Плохая батарея
  • Неисправность генератора
  • Неисправный регулятор напряжения
  • Проблема с проводкой
  • Плохой ремень привода генератора
  • Установка дренажа в электрической системе (большого или малого)

ЗАПИСАТЬСЯ НА ПРИЕМ

ЗВОНИТЕ: 480-787-0559

Что такое индикатор заряда батареи

Не игнорируйте световой индикатор системы зарядки или индикатор заряда аккумулятора.. Когда этот индикатор загорается, это означает, что автомобиль полагается исключительно на накопленный аккумулятор, чтобы продолжать питать все свои электронные компоненты. К сожалению, это означает, что автомобиль ограничен в том, как далеко он может проехать, прежде чем он умрет из-за отсутствия электроэнергии. На большинстве автомобилей сигнальная лампа отображается одним из трех способов:

  • Индикатор может быть красным или желтым и отображать значки «CHG» или «ALT».
  • Световой индикатор горит красным и отображает «BATT», когда ключ находится в замке зажигания и двигатель выключен.
  • Чаще всего есть красный значок, обозначающий автомобильный аккумулятор.

До 1990-х годов системы зарядки в транспортных средствах для правильной работы полагались на регулятор напряжения рядом с генератором переменного тока или внутри него. Фонарь был прикреплен к аккумулятору, и всякий раз, когда автомобиль заводился, он заземлялся генератором переменного тока. Когда двигатель запускался и генератор вырабатывал электричество, напряжение рециркулировало через всю электрическую систему автомобиля.Система зарядки полагалась на два источника напряжения, чтобы выключить свет. Если напряжение в какой-либо форме было несбалансированным, индикатор батареи загорелся.

По мере развития автомобильных технологий система зарядки была подключена к компьютеру силовой передачи. Эта адаптация позволит получить более точные показания напряжения и окажется полезной в долгосрочной перспективе. Благодаря этому новому изменению современные компьютерные системы, которыми оснащены наши автомобили, теперь могут обеспечивать более точные показания напряжения, циркулирующего по всей электрической системе.В этих современных транспортных средствах индикатор аккумуляторной батареи загорается только тогда, когда компьютер силовой передачи обнаруживает необычную разницу между напряжением системы по умолчанию и текущим напряжением системы.

Как выполнить простую проверку системы зарядки

После помещения ключа в замок зажигания и переключения между положениями выключения, работы и запуска система зарядки выполнит самопроверку. При запуске двигателя световой индикатор должен гореть 1-2 секунды, а затем автоматически погаснет.Если индикатор погаснет через 2 секунды, это означает, что система зарядки работает нормально. Если индикатор продолжает гореть или гаснет и загорается случайным образом во время движения автомобиля, проблема в системе зарядки. Альтернативная проблема может возникнуть, если индикатор зарядки вообще не загорится во время этого простого теста. Это может означать, что система зарядки или светильник нуждается в ремонте.

Как и когда обращаться за ремонтом

Поскольку ваш автомобиль зависит от надежного источника электроэнергии для питания всех электрических компонентов автомобиля, это не проблема, которая решится сама собой со временем.Если возможно, доставьте свой автомобиль в нашу ремонтную мастерскую, чтобы решить эту проблему. Если сигнальная лампа должна загореться, когда вы едете ночью, найдите ближайшую механическую мастерскую, прежде чем двигатель заглохнет.

Вы можете выиграть время, отключив все ненужные электрические устройства, которые вы не используете, такие как кондиционер / обогреватель, радио и т. Д. У автомобиля может остаться всего несколько миль до того, как двигатель заглохнет. Если можете, остановитесь в хорошо освещенном месте и вызовите буксирную компанию.Если индикатор батареи загорается во время движения в течение дня, у вас есть больше времени, чтобы придумать решение, потому что вы не так сильно полагаетесь на компоненты, отводящие электрический ток, такие как фары. Однако вам все равно следует отключать или воздерживаться от электрических устройств, которые вы не используете. Если возможно, как можно скорее доставьте свой автомобиль в нашу ремонтную мастерскую.

В качестве альтернативы, если индикатор батареи будет сопровождаться индикатором температуры, крайне важно прекратить все действия с автомобилем.Ремень, который приводит в действие генератор, часто используется совместно с водяным насосом. Если водяной насос не работает, двигатель перегреется, что приведет к серьезным повреждениям и дорогостоящему ремонту.

Независимо от проблемы, если у вас возникнет какая-либо из этих проблем, позвоните в Elite Auto Repair, и мы придем к вам на помощь и вернем вас в дорогу как можно скорее!

ЗАПИСАТЬСЯ НА ПРИЕМ

ЗВОНИТЕ: 480-787-0559

9 причин, по которым индикатор автомобильного аккумулятора горит во время вождения (и что делать)

Последнее обновление 24 ноября 2020 г.

Во время вождения всегда важно обращать внимание на сигналы, которые подает вам автомобиль.Многие из них можно увидеть как светящиеся маленькие символы на приборной панели. Но что делать, если загорается сигнальная лампа аккумулятора?

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Большинство современных автомобилей имеют аккумуляторную батарею на 12 В. Электромобили обычно имеют одну из этих батарей, а также специальную батарею электромобиля, чтобы позволить транспортному средству использовать обычные аксессуары, которые предназначены для использования с батареей на 12 В.

Если напряжение, создаваемое системой электрической зарядки, слишком низкое, загорается сигнальная лампа аккумулятора, указывающая на то, что аккумулятор не может быть должным образом заряжен. Без подзарядки аккумулятора автомобиль долго не проработает.

Как работают обычные автомобильные аккумуляторные батареи

Аккумуляторы используются для хранения энергии, обеспечивающей работу транспортного средства и его силовых аксессуаров. Благодаря химической энергии, хранящейся в аккумуляторе, автомобиль может быть изначально запущен, а затем, когда он работает, аккумулятор заряжается.

Перезарядка происходит, когда шкив коленчатого вала поворачивает ремень генератора (также известный как змеевик или вспомогательный ремень), который вращает ротор внутри генератора (который иногда называют генератором).

Генератор забирает кинетическую энергию от вращающегося шкива и преобразует часть этой энергии в мощность переменного тока, которая затем преобразуется в постоянный ток и сохраняется в батарее. Затем эта энергия используется для питания таких устройств, как фары, электрические стеклоподъемники, сиденья с подогревом, радио, кондиционер, DVD-плееры и зарядные устройства для сотовых телефонов.

Примечание: Старые автомобили могут использовать динамо-машину (также называемую генератором постоянного тока) вместо генератора переменного тока.

Регулятор напряжения поддерживает желаемое напряжение во время зарядки аккумулятора. Часто это компонент блока управления двигателем (ЭБУ).

Ток (состоящий из электронов) течет от одной клеммы батареи через аксессуары, а затем к другой клемме батареи. Различные провода вокруг моторного отсека, называемые заземляющими ремнями, соединяют части жгута проводов с шасси, что помогает замкнуть различные цепи.

Основные причины, по которым загорается индикатор заряда батареи

Каждый раз, когда автомобиль запускается, индикатор заряда батареи должен на короткое время включаться, а затем погаснуть через несколько секунд. Это системный тест, который показывает, что индикатор батареи на приборной панели, а также все контролируемые компоненты системы зарядки работают должным образом.

Контрольная лампа аккумулятора будет гореть, если в системе зарядки обнаружена неисправность. Если это происходит, существует ряд потенциальных причин, которые следует учитывать при устранении неполадок.

Безопасность важна при работе с электрическими системами, поэтому общие советы можно найти в руководстве пользователя. Рекомендуется надеть перчатки или защитные очки, чтобы защитить глаза от брызг кислоты из аккумулятора, и резиновые перчатки, чтобы защитить себя от ударов. Перед чисткой или внимательным осмотром отсоедините аккумулятор.

Если батарея не заряжается, вы должны заметить другие симптомы, такие как тусклый свет фар, медленный ход часов или такие вещи, как кондиционер или радио, не работающие.

# 1 — Плохая батарея

Нормальные 12-вольтовые батареи имеют срок службы от 3 до 5 лет. Некоторые производители рекламируют более длительный срок службы, но не следует ожидать, что батареи прослужат так долго.

Каждая из этих обычных батарей имеет пластину из диоксида свинца и свинцовую пластину, погруженную в раствор серно-кислотного электролита в каждой из шести ячеек. С возрастом элементы или пластины могут сломаться, и раствор электролита может вытечь. В этом случае аккумулятор необходимо заменить.

Плохая проводка или плохое заземление также могут привести к тому, что аккумулятор не будет брать или удерживать заряд.

# 2 — Неисправный генератор

Проверить работу генератора с помощью мультиметра относительно легко. Напряжение должно быть в пределах от 13,6 до 14,6 вольт. Если напряжение ниже 12 вольт, загорается индикатор батареи, и вам, вероятно, потребуется заменить генератор.

Регулятор напряжения, компонент, ограничивающий выход до безопасного предела 14.5 вольт, тоже может быть виноват, если он не работает должным образом.

См. Также: Разница между разряженной батареей и неисправным генератором

# 3 — Плохой ремень генератора

Ремень генератора имеет решающее значение, поскольку он соединяет генератор, двигатель и аксессуары друг с другом. Ремни могут треснуть с возрастом или даже полностью сломаться. Они также могут быть смещены, слишком туго или слишком ослаблены.

Если неисправный ремень генератора является причиной включения контрольной лампы аккумулятора, это также может вызвать визг капота во время движения автомобиля.

# 4 — Корродированные клеммы аккумулятора

Положительные и отрицательные клеммы аккумулятора являются каналами для электричества, поэтому важно не увеличивать сопротивление, покрывая их другими веществами, которые являются плохими проводниками. Ржавые электрические компоненты являются плохими проводниками. Это часто является источником плохих соединений в здоровой системе.

Коррозия — это белый, синий или зеленый продукт реакции, которая происходит при нормальном использовании и ускоряется постоянным нагревом, поэтому жаркий климат связан с усилением коррозии.

Это кислотное вещество, разъедающее краску автомобиля и раздражающее кожу, поэтому будьте осторожны. Типичная ржавчина имеет красноватый оттенок и также может повлиять на проводимость электрических компонентов.

Если вы заметили коррозию на клеммах аккумулятора, наденьте соответствующее защитное снаряжение и очистите клеммы щеткой с жесткой щетиной и раствором из 1 столовой ложки пищевой соды, растворенной в 1 стакане воды. Этот раствор является щелочным, поэтому он нейтрализует кислоту в результате коррозии.

Очистители клемм аккумулятора — это специальные щетки, специально разработанные для очистки клемм аккумулятора и внутренней части клемм.Они дешевы и могут немного облегчить работу.

# 5 — Ослабленный кабель аккумулятора

Кабели аккумулятора должны плотно прилегать к клеммам аккумулятора, чтобы обеспечить хорошее соединение. У вас не должно быть возможности проворачивать рукой конец кабеля вокруг батарейного штыря.

Если соединение не будет надежным, затяните его гаечным ключом или плоскогубцами, чтобы он плотно прилегал. Некоторые болты аккумулятора могут вылететь при чрезмерной затяжке, поэтому не переусердствуйте.

# 6 — Плохой кабель аккумулятора

Кабели аккумулятора передают питание от аккумулятора к самому автомобилю.Если к транспортному средству не поступает электропитание, значит, его нельзя использовать, поэтому эти кабели небольшие, но мощные.

# 7 — Плохая лента заземления

Ремень заземления или провод заземления замыкает цепи различных компонентов вокруг транспортного средства, поэтому электричество может течь должным образом. Если заземляющий браслет поврежден или отсоединен, аккумулятор может перестать заряжаться.

Скорее всего, вы заметите, что определенная подгруппа компонентов в определенной области начинает работать, если заземляющий браслет ослаблен или корродирован.

# 8 — Неисправная проводка

В системе электрического заряда задействовано множество проводов, поэтому, если какой-либо из них сломан или отсоединен, может загореться сигнальная лампа аккумулятора.

Провода обычно обрываются вокруг разъемов, а не дальше по жгуту проводов. С возрастом провода и разъемы могут стать жесткими и ломкими.

# 9 — Используется слишком много аксессуаров

Поскольку аксессуары автомобиля сходят с ремня генератора, что также является способом зарядки аккумулятора, их чрезмерное использование может отобрать слишком много электричества, оставив аккумулятор «голодным» .

Это может иногда происходить с послепродажной звуковой системой, в которой используется усилитель, потребляющий больше энергии, чем может выдержать генератор. Обычно это происходит при добавлении большого энергоемкого сабвуфера.

Что делать, если горит индикатор заряда батареи

Если вы ведете машину и загорается индикатор заряда батареи, знайте, что у вас, вероятно, не останется много времени вождения до того, как ваш автомобиль умрет. Постарайтесь как можно скорее вернуться домой или к механику.

Чтобы максимально эффективно использовать оставшийся в аккумуляторе сок, уменьшите нагрузку на аксессуары до самого необходимого — выключите систему HVAC, не используйте электрические стеклоподъемники, снимите телефон с зарядного устройства и вместо этого пойте себе под нос. использования радио (вы можете оставить окна закатанными).

Что бы вы ни делали, не выключайте двигатель, пока не доберетесь до места назначения! Стартер потребляет много электроэнергии, и если в аккумуляторной батарее недостаточно заряда, автомобиль не заводится.

Следите за датчиком температуры, так как перегрев может быть причиной проблем с зарядкой.

Ваш внешний аккумулятор мигает, но не заряжается? Попробуйте это

Пауэрбанки могут быть настоящими спасателями, но иногда они могут и вызвать у нас головную боль.Одна из наиболее распространенных проблем портативных зарядных устройств заключается в том, что их индикаторы могут мигать определенным образом, что непросто понять.

Неустойчивое мигание индикатора также может быть связано с другой проблемой, например, с не заряженным аккумулятором. В этой статье мы рассмотрим некоторые из наиболее распространенных причин и решений.

Светодиодные индикаторы и их функции

Большинство внешних аккумуляторов имеют 4 небольших светодиодных индикатора питания, которые предоставляют информацию о состоянии зарядки аккумулятора.

источник

Когда вы подключаете блок питания к розетке для его подзарядки, один из светодиодных индикаторов обычно мигает, указывая на то, что блок питания принимает заряд. Как показано на рисунке, каждый из светодиодных индикаторов показывает текущий заряд аккумулятора:

  • Первый мигающий индикатор означает, что он заряжен от 0% до 25%
  • Второе мигание индикатора означает, что зарядка составляет от 25% до 50%.
  • Мигание 3-го индикатора означает, что он заряжен на 50-75%
  • Мигание 4-го индикатора означает, что он заряжен на 75-100%.

Эти индикаторы обычно мигают во время зарядки. Они также мигают, если вы хотите отслеживать, сколько энергии осталось, нажав кнопку питания, функция, которая есть почти во всех банках питания. Когда вы видите, что 4 светодиода горят постоянно, это означает, что устройство полностью заряжено.

И наоборот, когда вы подключаете свой мобильный телефон к блоку питания, светодиодный индикатор начинает мигать, показывая следующее:

  • Все 4 индикатора мигают, это означает, что осталось от 75% до 100% заряда.
  • 3 мигающих индикатора означают, что осталось от 50% до 75% заряда.
  • 2 мигающих индикатора означают, что осталось от 25% до 50% заряда.
  • Только 1 мигающий индикатор означает, что осталось от 0 до 25% заряда.

На этом этапе вы должны отключить мобильный телефон, чтобы блок питания не разрядился полностью, так как это может привести к повреждению аккумулятора, особенно при повторном использовании.

Светодиодные индикаторы мигают, но внешний аккумулятор не заряжается

В некоторых случаях вы можете заметить, что внешний аккумулятор не заряжается, даже если он подключен к электросети, а светодиоды мигают.В других случаях вы ждете несколько часов или день, и блок питания просто не заряжается, или он может заряжаться наполовину или где-то между ними, несмотря на то, что индикаторы показывают, что он полностью заряжен. Что-то неправильно.

Значит ли это, что павербанк сдох полностью, или это что-то банальное? Дело в том, что в этой ситуации нет простого ответа да / нет. Есть много разных сценариев, которые могут вызвать эту проблему. Вот почему мы создали приведенный ниже контрольный список, который вы можете использовать для самостоятельной диагностики проблемы.

Возможные причины и контрольный список устранения неполадок

Проблема может заключаться в незначительной неисправности, которую можно легко устранить, или в серьезной проблеме, требующей профессионального ремонта. Это может быть одна из следующих проблем:

1. Убедитесь, что кабель питания вставлен до упора

Может случиться так, что вы просто не полностью вставили вилку кабеля питания в порт зарядки, что создаст неисправное соединение. Проверьте вилку и убедитесь, что она плотно прилегает к розетке.Кроме того, убедитесь, что разъем питания на блоке питания полностью вставлен в гнездо. Убедитесь, что в зарядном порте нет мусора, такого как пыль, песок, грязь и т. Д. Иногда загрязнения, застрявшие в гнезде, могут стать причиной плохого соединения. Просто делайте это осторожно, иначе вы можете сломать один из штифтов.

2. Попробуйте использовать другой кабель питания

Если соединения надежные, а блок питания все еще не заряжается, возможно, кабель питания неисправен.Некоторые силовые кабели могут быть действительно низкого качества, что напрямую влияет на скорость зарядки. Также может быть, что кабель не поддерживает технологию быстрой зарядки, как того требует блок питания, поэтому он недостаточно заряжен. В этом случае просто замените шнур питания и попробуйте еще раз.

3. Заряжайте павербанк через розетку, а не через ноутбук USB

Убедитесь, что вы заряжаете блок питания от основной электрической розетки, а не через компьютер, так как обычно выходной ток через USB-порт компьютера составляет около 0.5 А, что недостаточно для зарядки пауэрбанка.

4. Попробуйте зарядить павербанк другим адаптером

Возможно, адаптер, который вы используете для зарядки своего блока питания, вышел из строя или выдает настолько низкое значение, что блок питания не заряжается. Вместо этого попробуйте использовать другой адаптер. Если это сработает, то вы можете быть уверены, что зарядное устройство неисправно, и вам следует его заменить.

5. Возможно, умер аккумулятор павербанка

Если ваш внешний аккумулятор не заряжается, так как не загораются индикаторы при подключении к источнику питания и он не заряжает ваш мобильный телефон при подключении к нему, то, вероятно, произошел внутренний сбой в аккумуляторе.

Если внешний аккумулятор подвергся сильному удару, например, падению, или был оставлен в жаркой среде на долгое время, существует вероятность того, что его внутренние цепи вышли из строя.

Если вы довольно часто использовали свой павербанк, возможно, срок службы батарей истек. Срок службы аккумуляторов Power Bank составляет от 300 до 1000 циклов включения питания, в зависимости от марки и модели.

Во всех таких случаях проблема серьезная, и ремонтировать пауэрбанк нужно профессионально.

Что делать, если у вас умер павербанк

Если вы убедились, что другой возможной причины проблемы нет, и батарея павербанка разрядилась, вот что вы можете сделать.

  1. Проверьте вашу гарантию . Гарантия на большинство внешних аккумуляторов составляет от 12 до 36 месяцев. Возможно, вам удастся заменить ваше устройство. Для этого вам, скорее всего, понадобится квитанция о покупке и / или гарантийный талон.
  2. Уточняйте у производителя. Более крупные компании, такие как Anker, Aukey и RAVpower, имеют веб-сайты и центры обслуживания клиентов, которые могут вам помочь. Свяжитесь с нами и узнайте, сможете ли вы заменить устройство. К сожалению, у небольших производителей и дочерних компаний, таких как BlackWeb, Protable Juice или Mophie, нет таких надежных сетей обслуживания клиентов.
  3. Отнесите блок питания в местную мастерскую по ремонту электрооборудования. Во многих случаях местная ремонтная мастерская может починить портативное зарядное устройство в течение нескольких часов.Всегда стоит выбирать это решение, когда у вас заканчиваются варианты, так как лучше исправить элемент, чем покупать новый. Проблема в том, что после того, как внешний аккумулятор будет открыт сторонней службой, вы потеряете свои гарантийные права.
  4. Если все вышеперечисленное не помогло, остается только один вариант: утилизировать внешний аккумулятор. Однако будьте осторожны при этом, так как батареи содержат много токсичных веществ, которые могут нанести вред окружающей среде.Отнесите его в местный центр утилизации, в котором есть специальная служба по переработке аккумуляторов.

Несколько полезных советов, чтобы сохранить ваш внешний аккумулятор здоровым
  • Всегда используйте кабель, поставляемый производителем, или любой другой короткий кабель USB хорошего качества.
  • Не заряжайте мобильный телефон с помощью блока питания, одновременно заряжая блок питания от розетки.
  • Не оставляйте внешний аккумулятор в жарком месте, например в припаркованной машине летом.
  • Заряжайте только те устройства, которые предназначены для использования с данной моделью зарядного устройства.

Никогда не перезаряжайте или полностью разряжайте литий-ионные батареи Литий-ионные батареи

сконструированы таким образом, что перед достижением полного напряжения они заряжаются чуть ниже своей полной емкости. Они могут разряжаться до определенного напряжения, ниже которого его внутренние цепи прекращают дальнейшую разрядку для защиты батарей. Чрезмерная зарядка или полная разрядка сокращают срок службы литий-ионных батарей.

Если аккумуляторы Power Bank полностью разряжены по какой-либо причине, а напряжение упало ниже порогового значения, зарядить его может быть сложно. В таких случаях дайте ему больше времени, подключенному к источнику питания, пока он не начнет медленно заряжаться до определенного порогового уровня, а затем начнет нормальную последовательность зарядки.

Прочтите нашу прошлую статью, чтобы получить более полное представление о литий-ионных батареях.

Заключение

Когда световой индикатор вашего блока питания мигает, но на самом деле он не заряжается, это может быть причиной для беспокойства, так как это может быть признаком неисправности.Однако это не означает, что внешний аккумулятор уже сломан и пора искать замену; это может быть просто случай неправильного спаривания пауэрбанка и зарядного устройства.

Тем не менее, если ваш внешний аккумулятор не работает должным образом, но это можно исправить, заменив кабель или зарядное устройство, сделайте это самостоятельно. Однако, если проблема не исчезнет, ​​обратитесь к профессионалу. Не пытайтесь открыть корпус пауэрбанка и попытаться отремонтировать его самостоятельно, так как это приведет к аннулированию действующей гарантии.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
