Двигатель электромобиля — принцип работы, устройство, виды

Электродвигатель (тяговый электромотор, двигатель на электротяге) – мотор, который устанавливается на электротранспорт и гибридные автомобили. У электромобилей электродвигатель – единственный двигатель. У гибридных автомобилей электродвигатель работает в тандеме с двигателем внутреннего сгорания. В зависимости от выбранного режима работы и схемы автомобиля включается электромотор, бензиновый двигатель или два двигателя одновременно.

По планам многих автоконцернов – именно за тяговым двигателем для электромобиля – будущее. Так известно, что в плане развития известного гиганта Bentley Motors значится, что к 2030-му году компания полностью трансформируется в производителя электроавтомобилей. На электродвигатели ставки также делают такие известные на весь мир компании, как Nissan, Volvo, Aston Martin.

Тенденции таковы, что в массовом производстве сейчас больше представлены легковые электромобили и городской электротранспорт (согласно планам, в ряде таких стран как, к примеру, Франция и Норвегия в 2025-2030-м гг.

автобусы в городах будут полностью заменены на электротранспорт).

Но чувствуется интерес и к установке электромоторов на грузовой транспорт. Особенно электродвигатели интересны производителям городских развозных фургонов, терминальных тягачей и коммунальных грузовиков.

На весь мир уже хорошо известен седельный тягач капотного типа Tesla Semi, в коммунальном хозяйстве США активно не первый год используют мусоровозы PETERBILT на электротяге, в Евросоюзе возрастает интерес к седельному тягачу с электродвигателем Emoss Mobile Systems B.V. и Renault Trucks –развозному автомобилю для продуктов.

На постсоветском пространстве свой коммерческий электротранспорт пока только начинает появляться, но уже активно говорят про грузовик МАЗ-4381Е0 (на грузовике установлен асинхронный тяговый электродвигатель мощностью 70 кВт (95 л.с.), ориентированный на транспортировку грузов в черте города, и электрогрузовик Moskva опытно-конструкторского бюро Drive Electro (главное назначение — доставка товаров в магазины).

Не за горами время, когда этот коммерческий транспорт с электромоторами будет активно востребован автопарками, логистическими центрами, предприятиями.

Также, безусловно, давно, как данность мы принимаем, что на электродвигателе работают трамваи, троллейбусы, погрузчики на складах и локомотивы. Трёхфазный асинхронный двигатель помогает двигаться на давно полюбившихся поездах «Ласточка» и «Сапсан».

Принцип работы

Принцип работы двигателя электромобиля основан на преобразовании электроэнергии в механическую энергию вращения. Главные участники преобразования энергии – статор и ротор.

Как работает традиционный электромотор?

1. Магнитное поле статора действует на обмотку ротора.
2. Возникает вращающий момент.
3. Ротор начинает двигаться.

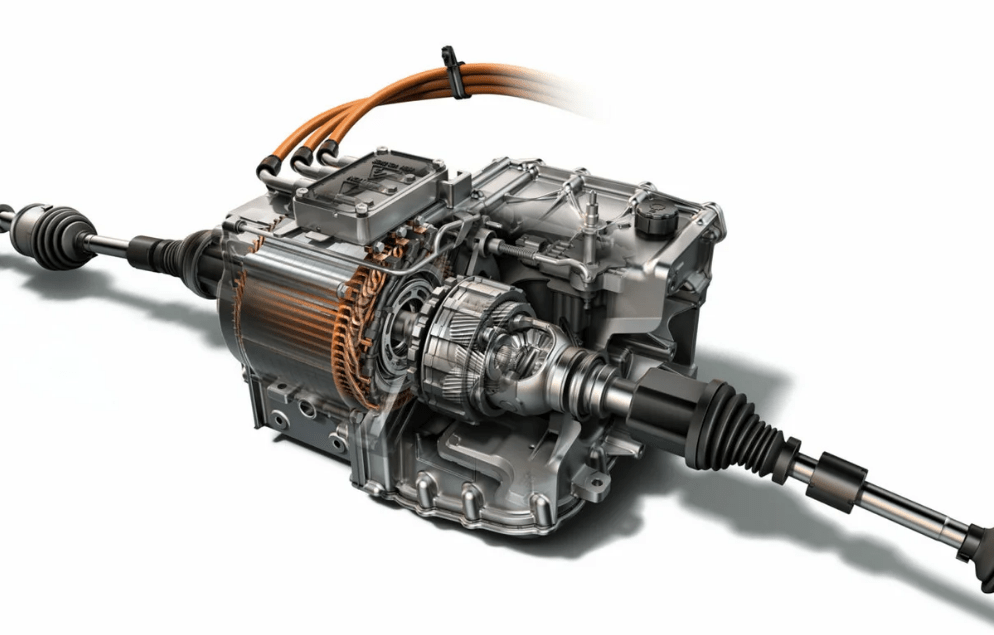

Наглядная схема двигателя электромобиля в системе электропривода представлена ниже:

Важная особенность классического электрокара – отсутствие дифференциала, коробки передач, передаточных устройств с шестеренками. Энергия от электромотора поступает прямо на колеса.

Без коробки передач – и большинство «гибридов» с электродвигателем и ДВС. Исключение – «гибриды» с параллельной схемой передачи на колёса крутящего момента. К ней мы ещё вернёмся в этой статье в разделе, посвящённом гибридным автомобилям.

Принцип работы любого электродвигателя базируется на процессах взаимного притяжения и отталкивания полюсов магнитов на роторе и статоре. Движение осуществляется под действием самого магнитного поля и инерции.

Устройство

Как устроен двигатель электромобиля?

При описании принципа работы электродвигателя, уже было упомянуто, что главные компоненты двигателя электромобиля– ротор и статор.

1. Ротор – это вращающийся компонент двигателя.
2. Статор находится в неподвижном состоянии. Он ответственен за создание неподвижного магнитного поля.

Ротор

Классический ротор автомобиля состоит из сердечника, обмотки и вала. У некоторых электродвигателей в состав ротора также входит коллектор.

• Сердечник – это металлический стержень, на периферии которого располагается обмотка. Непосредственно через сердечник происходит замыкание магнитной цепи электродвигателя. Сердечник изготавливается из стальных пластин круглой формы. По структуре похож на слоёный пирог. При производстве сердечников используют изолированные листы стали с присадками кремния. В этом случае обеспечены увеличение КПД электродвигателя, наименьшие удельные потери в металле на единицу массы, снижение величины размагничивающих вихревых токов Фуко, которые возникают из-за перемагничивания сердечника. На поверхности сердечника есть продольные пазы. Через них прокладывается обмотка.
• Вал – металлический стержень, который непосредственно передаёт вращающий момент. Также изготавливается из электротехнической стали. Служит основой для насаживания сердечника. На концах вала есть резьба, выемки под шестерёнки, подшипники качения, шкивы.
• Коллектор – блок, крепящийся на валу. Представляет собой систему медных пластин. Изолирован от вала. Служит выпрямителем переменного тока, переключателем-автоматом направления тока (в зависимости от вида электродвигателя).

Статор (индуктор)

Статор состоит из станины, сердечника и обмотки:

• Станина статора – корпус статора. Как правило, корпус бывает алюминиевым или чугунным. Алюминиевые станины популярны у электродвигателей легковых авто, чугунные – у спецтехники, которая вынуждена работать в условиях высокой вибрации. Станина служит базой крепления основных и добавочных полюсов.
• Сердечник статора – цилиндр из профилированных стальных листов. Фиксируется винтами внутри станины. Снабжён пазами для обмотки.
• Обмотка. Создаёт магнитный поток. При пересечении проводников ротора наводит в них электродвижущую силу.

Виды

Электродвигатели классифицируют по типу питания привода, конструкции щеточно-коллекторного узла, количеству фаз для запитывания:

• По типу питания привода. Устройства делятся на моторы переменного и постоянного тока. Двигатели постоянного тока способны обеспечить более точную и плавную регулировку оборотов, высокий КПД. Двигатели переменного тока выручают, когда важна высокая перегрузочная способность. Это удачный вариант для подъёмно-транспортных машин. Впрочем, существуют и универсальные моторы, которые функционируют от переменного и постоянного тока.
• По конструкции щеточно-коллекторного узла. Выпускаются бесколлекторные и коллекторные моторы. Бесколлекторный мотор работает за счёт движения ротора с постоянным магнитом. У конструкции нет щеточно-коллекторного узла. Решение обеспечивает достойный крутящий момент, широкий диапазон скоростей и высокий КПД. Важные преимущества бесколлекторного мотора – надёжность, способность к самосинхронизации, возможность подпитываться при переменном напряжении. Ресурс бесколлекторного мотора ограничен исключительно ресурсом подшипников. У коллекторных моторов присутствует щелочно-коллекторный узел.
  Удобство решения связано с тем, что он может использоваться и в качестве переключателя тока в обмотках, и как извещатель положения ротора, нет необходимости в контролле. Проблема коллекторных моделей – в том, что они зависимы от постоянных магнитов, которые, как известно, со временем, к огромному сожалению, теряют свои свойства.
• По количеству фаз для запитывания. В зависимости от того, как запитывается обмотка, электродвигатели бывают однофазными и трёхфазными. В автомобилестроении широкое распространение получили трёхфазные решения, это связано с рядом технических характеристик (мощность, перегрузочная способность, частота вращения на холостом ходу).

Обратите внимание! Работать трёхфазные моторы могут синхронно и асинхронно, а в качестве ротора используются как короткозамкнутые, так и фазные модели. Самый популярный вариант – трехфазные асинхронные моторы с короткозамкнутым ротором. Они стоят на большинстве современных электрокаров.

Асинхронные и синхронные двигатели

Синхронные моторы – двигатели переменного тока, у которых частота вращения ротора идентична частоте вращения магнитного поля (измерение производится в воздушном зазоре). В автомобилестроении синхронные моторы встретить можно нечасто (хотя в мире техники – это, в целом, очень популярное решение – особенно в климатотехнике, насосных системах).

Но есть производители авто, которые при производстве электрокаров предпочитают устанавливать на свои машины именно синхронные двигатели. Яркий пример – концерн Renault. Синхронными двигателями на электромагнитах он оснастил электрокар Renault Zoe. На электромагниты подаётся постоянный ток. Полярность магнитов ротора стабильна. Полярность магнитов статора при этом изменяется и обеспечивает бесперебойное вращение.

Преимущество синхронных двигателей на электромагнитах у авто – максимальная оптимизация рекуперации энергии торможения. И главный «конёк» авто с таким типом электродвигателя – полная безопасность при буксировке.

Гораздо более популярный вариант – асинхронные двигатели. Это двигатели переменного тока, у которых потенциал напряжения – магнитного поля не совпадает с частотой вращения ротора. Типичным 3-фазным асинхронным двигателем оснащены, например, хорошо известные автомобили Tesla S и Tesla Х.

Иногда асинхронные моторы называют индукционными, так как в роторе в соответствие с законом Ленца у них индуцируется электромагнитная сила.

Двигатель-колесо

Обособленно среди электромоторов стоит двигатель-колесо. Особенность двигателя- колеса – ориентир крутящего момента и силы напряжения на конкретное колесо.

Такие решения можно встретить в плагин-гибридных автомобилях («гибридах» с параллельной схемой, при описании устройства гибридных авто ниже по тексту мы остановимся на них подробнее). Работает двигатель-колесо в паре с ДВС.

У первых плагин-гибридных автомобилей с двигателем-колесом агрегат был монтирован в ступицу колеса, а работа осуществлялась исключительно в паре с внутренним зубчатым редуктором.

Некоторые же современные модели моторов, монтируемые внутри колёс, вполне могут работать без зубчатого редуктора. Это увеличивает управляемость, позволяет избежать увеличения удельного веса шасси, уменьшить риски, повышает КПД.

Преимущества и недостатки электродвигателей

Преимуществ у электродвигателей существенно больше, нежели недостатков. Более того, за счёт усовершенствования и конструктивных особенностей самих электроприводов, и инфраструктуры, связанной с зарядкой, многие вещи, которые вчера ещё казались критичными, сегодня теряют свою актуальность.

Преимущества

• Не требуется «раскачка». Крутящий момент достигает максимума непосредственно при включении. Именно по этой причине электрический двигатель электромобиля не требует наличия стартеров и сцеплений – неотъемлемых спутников ДВС.
• Удобство. Для включения заднего хода (то есть коррекции со стороны вращения мотора) достаточно поменять полярность, сложная коробка передач не требуется.
• Высокий КПД. У машин с электродвигателями он достигает 95 %.
• Независимость. На любой отметке скорости достигается максимальный показатель крутящего момента.
• У мотора – малый вес. Производители могут себе легко позволить создавать компактные автомобили.
• Есть все возможности для рекуперации энергии торможения. Если у авто с ДВС кинетическая энергия просто уходит в колодки (и стирает их), то у электромобиля в режиме рекуперации мотор может функционировать как генератор. В режиме генерации электроэнергия просто трансформируется в другую форму и быстро накапливается в АКБ. Особенно решение эффективно для транспортных средств с длинным тормозным путем. На объём генерируемой и накопленной энергии существенно влияет маршрут (рельеф, в частности наличие холмистых участков на дороге и уклон дороги).
• Снижение расходов на эксплуатацию машины. Зарядку можно производить от электросети. Это существенно дешевле, нежели использование дизеля, бензина. Выгода очевидна даже по сравнению с бензиновыми авто эконом-класса.
• Малый уровень шума.
• В большинстве случаев для мотора не требуется принудительное охлаждение.
• Экологичность. Использование транспорта с электродвигателем снижает количество выхлопных газов в воздухе.

Недостатки

Долгое время считалось, что самый большой минус использования электродвигателя – его зависимость от аккумуляторов, которые быстро выходят из строя. Теперь это неактуально. Современные батареи электрокаров, представленных в массовом выпуске, гарантируют пробег автомобиля 150-200 тыс. км. Потерял актуальность и тот фактор, что машины с электродвигателем существенно уступают бензиновым по мощности. Электротяга современных электромоторов уже не уступает ДВС.

Поэтому недостатки электродвигателей сейчас правильно свести не к недостаткам конструкции, а к плохо развитой инфраструктуре для того, чтобы подзаряжать электромобили. Если в США, Скандинавии подзарядить электрокар легко, то до недавнего момента даже в Западной и Центральной Европе с инфраструктурой для подзарядки таких машин были проблемы.

В России, Беларуси, Украине, Казахстане, пока, увы, с инфраструктурой ситуация ещё хуже. Хотя, например, в России число заправок для электрокаров с 2018 по 2020 год возросло в 3 раза, но полотно покрытия площадками для зарядки очень неоднородное. В Москве – более плотное, в регионах – слабое. Даже разрыв с такими городами-гигантами как Санкт-Петербург и Челябинск — колоссальный.

Устройство электромобиля

Рассматривая электродвигатель, важно остановиться на устройстве электромобиля в целом, изучение электродвигателя не самого по себе, а как части системы электропривода, где электродвигатель – один из его базовых компонентов, его «сердце». Но «организм», функционирует только тогда, когда в порядке все другие «органы» – части электропривода:

• Аккумуляторная батарея.
• Бортовое зарядное устройство. Его функция – обеспечение возможности заряжать аккумуляторную батарею от бытовой электрической сети.
• Трансмиссия. Распространены трансмиссия с одноступенчатым зубчатым редуктором (чаще всего встречающийся и наиболее простой вариант) и бесступенчатая трансмиссия с гидротрансформатором (для старта с места), плавно изменяющие отношение скоростей вращения и вращающих моментов мотора и ведущих колес транспортного средства во всём рабочем диапазоне скоростей и тяговых усилий.
• Инвертор. Назначение инвертора – трансформирование высокого напряжения постоянного тока аккумулятора в трехфазное напряжение переменного тока.
• Преобразователь постоянного тока. Функция – зарядка дополнительной батареи, которая используется для системы освещения, кондиционирования, аудиосистемы.
• Электронная система управления (блок управления). Отвечает за управление функциями, связанными с энергосбережением, безопасностью комфортом. В её «подчинении» – оценка заряда АКБ, оптимизация режимов движения, регулирование тяги, контроль за использованной энергией и за напряжением, управлением ускорением и рекуперативным торможением.

Аккумуляторная батарея

Аккумуляторная батарея (аккумулятор) – один из наиболее дорогих компонентов системы. По своей значимости играет такую же роль, как бензобак для ДВС. Электромобиль движется за счёт электричества, полученного от электросети во время зарядки и хранящегося в АКБ.

При этом важно помнить, что у большинства электромобилей устанавливаются одновременно два аккумулятора: один тяговой – он питает именно мотор и стартерный (как и в машинах с ДВС, он помогает системе освещения, системе подогрева). Эти аккумуляторы разные не только по назначению, но и техническим характеристикам.
Тяговый аккумулятор электрического двигателя электромобиля предназначен для питания мотора, запуска двигателя. У него нет высокого пускового тока, но он заточен на длительную работу, выдерживает большое количество циклов заряда-разряда.

Типичная тяговая АКБ – моноблочная секционная конструкция. Тяговая АКБ состоит из толстых электронных пластин – пористых сепараторов и электролитного вещества.
Самые распространенные аккумуляторы – литий-ионные. У них – наиболее высокая энергетическая плотность, не требуется обслуживание, достаточно низкий саморазряд.

Устройство и особенности гибридных систем

Свои особенности – у гибридных систем. В гибридных системах электродвигатель может рассматриваться и как «партнёр» ДВС, и как допэлемент, помогающий добиться экономии топлива и при этом повышения мощности.

Устройство «гибрида» отличается в зависимости от реализованной схемы передачи на колёса крутящего момента.

• Параллельная. Аккумуляторы передают энергию электромотору, бак – топливо для ДВС. Оба агрегата равноправны и способны создать условия для перемещения авто. Но работает такая схема только при наличии коробки передач. Параллельная схема успешно реализована у автомобиля Honda Civic. Нередко гибриды с параллельной схемой выделяют в отдельную группу и называют плагин-гибридными.

• Последовательная. Любое действие начинается с включения ДВС. Он же отвечает за последующие действия: поворот генератора для запуска электромотора, зарядку аккумуляторов.

• Последовательно-параллельная. Через планетарный редуктор соединены ДВС, электродвигатель и генератор. В зависимости от условий движения может использоваться тяга электродвигателя или ДВС. Режим выбирается программно системой управления транспортного средства. Среди хорошо известных последовательно-параллельных «гибридов» – Toyota Prius, Lexus-RX 400h.

Классический гибридный автомобиль использует интегрированный в трансмиссию электрический мотор-генератор.

При этом для получения электрической тяги у гибридных систем задействованы четыре базовых компонента:

• Мотор-генератор. Является обратимой силовой установкой. Может работать в двух режимах: непосредственно тягового мотора и генератора для зарядки высоковольтной аккумуляторной батареи. При работе в режиме мотора возможно создание крутящего момента и мощности, которых хватит для старта и движения автомобиля с выключенным ДВС, при работе устройства в режиме генератора продуцируется высоковольтная электроэнергия.
• Высоковольтные силовые кабели. Изолированные электрические кабели большого сечения. Важны для переноса энергии между компонентами высоковольтных электроцепей.
• Высоковольтные аккумуляторные батареи. Включенные в последовательную цепь аккумуляторные элементы. Позволяют накопить в батарее большой объём электроэнергии.
• Высоковольтный силовой модуль управления для управления потоком электроэнергии для движения транспортного средства на электрической тяге.

Гибридные авто открывают новые эксплуатационные возможности, с одной стороны можно быть максимально экологичным, радоваться комфортной езде и сэкономить на топливе, а с другой стороны, при разряде аккумулятора владелец авто не попадёт впросак, если невозможно подзарядить мотор: в работу вступит ДВС.

Перспективы применения электродвигателей в автомобилях

Перспективы применения электродвигателей в автомобилях напрямую связаны с тем, насколько активно будет развиваться инфраструктура. Там, где она не обеспечена, использование электрокаров действительно ограничено. Ведь без подзарядки у многих авто – малая дальность пробега.

Впрочем, даже последняя проблема активно решаемая. Немецкие и японские разработчики (компании DBM Energy, Lekker Energie, Japan Electric Vehicle Club) сумели доказать миру: потенциал у электродвигателей, аккумуляторов без подзарядки может достигать 500 -1000 тысяч километров пробега. Правда, пока что 1 000 тысяч км пробега без подзарядки возможны только в теории, а 500-600 уже на практике.

На данный момент доступность такого транспорта – на уровне инженерно-конструкторской работы, экспериментальных выпусков, но есть перспективы что их подхватят автогиганты, и не за горизонтом – серийное производство.

Перспективы применения электродвигателей в автомобилях очень тесно связаны и с политикой отдельных государств. Например, в Норвегии обладатели электромобилей освобождены от уплаты ежегодного налога на транспорт, пользования платными дорогами, паромными переправами и даже большинством парковок. С учётом того, что налоги и тарифы в Скандинавии одни из самых высоких, мотивация приобрести именно авто с электродвигателем, а не ДВС – очень высокая.

Обратите внимание, что на базе LCMS ELECTUDE есть специальный раздел “Электрический привод”, в нём подробно разбираются электродвигатели, виды электропривода, системы зарядки, особенности обслуживания транспорта с электромотором. Кроме комплексных теоретических знаний в обучающих модулях приводятся многочисленные практические примеры.

что быстрее, безопаснее и выгоднее

Устойчивость и управляемость ⚡ > ⛽

Низкий центр тяжести превращает даже высокий электрический кроссовер в своего рода неваляшку, которая достигает опасных кренов заметно позже, чем аналог с ДВС. Равно как и оптимальная развесовка существенно снижает риск развития заноса или сноса.

Также важно, что электропривод и трансмиссию значительно проще подружить с электронными системами безопасности.

Особенности компоновки нагляднее проявляются на заснеженных дорогах, когда электромобиль увереннее и быстрее, чем соседи по потоку, меняет полосу и входит в повороты. Фактически, если привычно соблюдать ПДД, скоростной режим и держать дистанцию, порог рискованных реакций заметно отодвигается, создавая дополнительный запас безопасности.

Источник изображения: news.auto24.pro

Динамика ⚡ > ⛽

У электродвигателя есть замечательное качество — у него относительно прямой график крутящего момента. Другими словами, он способен выдать максимальную тягу буквально сразу после нажатия педали газа (или в нашем случае — «тока»). А вот ДВС — только когда раскрутится до определенного количества оборотов в минуту.

На дороге это придает даже «семейным» электромобилям динамику, сравнимую со спорткаровской, — разгон до сотни за пять секунд сегодня уже не редкость. А претендующие на спортивность электрокары «разменяли» трехсекундную отметку, что раньше было доступно лишь ультрадорогим гиперкарам.

Конечно, это нам нужно не для светофорных гонок, которые остались где-то на рубеже столетий, а исключительно ради безопасности. Незаурядная динамика позволяет электрокару вовремя сменить полосу, сманеврировать, быстро обогнать «длинномер» на узкой загородной дороге — словом, получить в запас те драгоценные мгновения, которые отделяют риск от уверенной езды.

Тормозная динамика, то есть эффективное и безопасное замедление, у электромобилей тоже обычно лучше, чем у обычных авто. Тормозным механизмам здесь помогает режим рекуперации, когда электродвигатель работает как генератор и преобразует вращение колес обратно в электроэнергию. Впрочем, если кому-то не по душе резкое замедление в ответ на сброс газа, многие модели позволяют регулировать степень рекуперации, а порой и отключить ее вовсе.

Максимальная скорость ⚡ < ⛽

Пусть электродвигатели способны выдать большой крутящий момент на низких оборотах, сильно раскручиваться и удержать в таких условиях высокую мощность — это не для них. Поэтому даже у дорогих люксовых электрических моделей максимальная скорость чаще ограничена на отметке около 200 км/ч.

Если сегодня взять спортивные варианты электрокара и традиционного автомобиля с примерно одинаковыми мощностью и крутящим моментом, то на первых секундах электрический экипаж уйдет в отрыв, но затем машина с ДВС догонит его и оставит далеко за кормой.

В теории, можно снабдить электромобили особой трансмиссией с повышающим рядом передач (и такие эксперименты ведутся), применить и другие технические решения, но возникает поистине философский вопрос — зачем? На дорогах общего пользования, не считая безлимитных автобанов, превышать технологически ограниченный порог скорости, по сути-то, и негде. Динамика здесь важнее, а с ней у электрокаров все в полном порядке. А дополнительные детали трансмиссии сделают электрокары сложнее, тяжелее и дороже.

Автономность и запас хода ⚡ < ⛽

Скажем прямо — сегодня преимущество в способности пополнить запасы источника энергии у автомобилей с двигателями внутреннего сгорания просто разгромное. АЗС с бензином и соляркой в достаточном количестве есть и в крупных городах, и в глубинке, и на всех мало-мальски «цивилизованных» трассах, чего, увы, не скажешь о специализированных зарядных станциях для электромобилей. Их число неуклонно растет, но пока не в той мере, чтобы существенно повлиять на ситуацию.

Время заправки-зарядки тоже не в пользу электромобилей. Залить полный бак бензина можно буквально за несколько минут, а на полный заряд батареи в среднем потребуется около трех часов. Если же вам попадется так называемая медленная (невысокой мощности) зарядная станция, умножайте время минимум на два.

Запас хода на одном баке у автомобилей с ДВС в среднем в полтора-два раза выше, чем у электромобилей с полным зарядом батареи. И последний весомый аргумент — никто не мешает закинуть в багажник автомобиля пару канистр с горючим, но вот дополнительный запас электричества с собой не увезешь…

Расходы ⚡ < ⛽

На этапе покупки электромобиль обойдется вам раза в полтора-два дороже сопоставимого по характеристикам авто с ДВС. Даже если вести речь о «семейных» моделях, а не люксовом сегменте, все равно переплата в рублях будет выражаться числами с шестью нулями.

Конечно, расходы на горючее существенно выше, чем плата за электроэнергию, но расчеты показывают, что в зависимости от класса автомобиля разницу в начальной цене электромобиль за счет топлива окупит за 10–25 лет. Но даже если вы собираетесь эксплуатировать электрокар так долго, вам все равно рано или поздно понадобится заменить батарею, а ее стоимость составляет больше половины от цены всего экипажа.

Обслуживать электромобиль, в принципе, проще: у электродвигателя меньше деталей, чем в ДВС, да и трансмиссии в привычном понимании здесь нет. Вопрос только в стоимости и доступности самих запчастей, в наличии специальных сервисов и цене нормо-часов.

Экологичность ⚡ = ⛽

Формально электромобиль с его «нулевым» выхлопом несопоставимо чище автомобиля с самым «зеленым» ДВС — даже придушенным в мощности и снабженным многочисленными фильтрами и катализаторами.

Но электричество тоже надо где-то получить, особенно в глобальном масштабе — с перспективой замены всего автопарка моделями с электротягой. Тут одними ветряками и солнечными батареями не обойдешься. И что делать? Жечь уголь в теплоэлектростанциях? Массово строить ГЭС, которые, в свою очередь, разрушают целые экосистемы, или повсеместно внедрять атомные станции, которые на бумаге эффективны и безопасны, но, как мы уже убедились, способны устроить локальный армагеддон?

Над этой дилеммой бьются ученые, спорят инженеры и экологи — поэтому мы не станем в этой статье искать готовый ответ, а просто отметим, что такая проблема, увы, существует.

Но все же электромобили — действительно удобный, безопасный и перспективный вид транспорта. И хочется надеяться, что его основные проблемы получится решить в ближайшем будущем.

Электродвигатель в электрических, гибридных и плагин-гибридных автомобилях — статья ⚡ HEvCars

Экологичные автомобили, будь-то «чистые» электромобили или плагин-гибриды объединяет наличие электродвигателя, в качестве основной движущей силы. Работа современного электрического двигателя основана на принципе электромагнитной индукции, в базе которого лежит выработка электродвижущей силы в замкнутом контуре с изменением магнитного потока. Технология не нова, однако современные достижения науки и техники позволили развить ее до невероятных высот. Немалую роль в этом сыграла и возросшая в десятки раз мощность и емкость аккумуляторных батарей, которые выполняют роль топливного бака в современных электрических и гибридных автомобилях.

Электромобиль Nissan Leaf в «разрезе»: батарея с электродвигателем

Тем не менее, нельзя со 100% уверенностью утверждать, что все электродвигатели одинаковы. Многие ошибочно считают электродвигатель довольно простой установкой, однако стоит, к примеру, учитывать тот факт, что в отличии от ДВС, у электрического двигателя практически 90% КПД выделяемой энергии идет на создание крутящего момента. Согласитесь, что подобную мощность необходимо обуздать и уметь с ней обращаться, а для этого нужно знать некоторые нюансы о работе и разновидностях электрических двигателей.

Электродвигатели – особенности эксплуатации и принцип работы

К главным особенностям электрического двигателя относится несколько важных характеристик:

1. Крутящий момент мотора достигает своего максимума сразу при включении, таким образом, электромобили не требуют наличия характерных для ДВС стартеров и сцеплений.
2. Работа агрегата на обширном числе оборотов, позволяет электромобилю обходиться без коробки переключения передач. Для изменения стороны вращения двигателя (включение заднего хода) достаточно поменять полярности.

Электродвигатель Nissan Leaf

Однако все понимают, что стартовать на электромобиле со всего потенциала крутящего момента, который гораздо мощнее многих автомобилей с ДВС, никто не будет. По меньшей мере, это небезопасно, и что немаловажно это влечет неэффективный расход заряда батарей. Поэтому традиционно электродвигатели должны отвечать следующим требованиям:

• иметь безопасное и удобное для эксплуатации строение;
• обладать гарантией длительной эксплуатации;
• иметь компактные габариты.

Как уже упоминалось, работа современного электродвигателя основана на давно известном принципе электромагнитной индукции. Традиционно агрегат состоит из недвижимого элемента – статора, и крутящегося – ротора. Статор имеет ряд обмоток на которые поступает электрический ток, что приводит к появлению магнитного поля, при котором ротор начинает свое движение. Скоростные показатели ротора определяются частотой, с которой происходит переключение тока с одной обмотки статора на другую.

Двигатели для электромобилей – разновидности и классификация

В современных автомобилях с электрической тягой серийного производства наиболее часто используют три типа электрических двигателей.

Асинхронные двигатели. Моторы непостоянного тока, в которых скорость вращения ротора различается с потенциалом напряжения магнитного поля, созданным источником питания. Различают одно, двух и трехфазные агрегаты асинхронного типа.

Асинхронный трехфазный электродвигатель переменного тока Tesla Model S

Синхронные двигатели. Электромотор, работающий на переменном токе, с движением ротора полностью симметричным электромагнитному полю. Подобные электродвигатели используют при повышенных мощностях. Различают шаговые и вентильные синхронные электродвигатели. Для первых характерно точное расположение ротора с подачей питания на конкретную обмотку, а чтобы изменить положение ротора, напряжение между обмотками необходимо перенаправить. Для второго типа агрегатов характерно питание от полупроводниковых составляющих.

Синхронный электродвигатель с постоянным магнитом Mitsubishi i-MiEV

Двигатель-колесо. Тип электромотора сила напряжения и крутящий момент которого рассчитан на конкретное колесо. Данный тип электропривода часто используется в плагин-гибридных автомобилях в рабочем тандеме с двигателем внутреннего сгорания. Агрегат может устанавливаться непосредственно в колесо, однако современные электромобили все больше отходят от такого расположения мотора, поскольку это увеличивает удельный вес шасси и снижает управляемость. Более рационально стало использовать двигатель в качестве полноценного привода для вращения колеса.

Двигатель-колесо

Что касается регулировок управления электродвигателя, то за преобразование постоянного тока от аккумуляторных батарей в трехфазный переменный – отвечает инвертор.Трансмиссия – выполняющая роль сцепления и коробки передач, зачастую представлена одноступенчатым зубчатым редуктором. Остальные параметры работы электродвигателя регулируют электронная система управления, которая индивидуальна для каждой марки электрокара или гибрида.

Видео как работает электродвигатель и другие механизмы электромобиля на примере Tesla Model S

Хотелось бы подчеркнуть, что представленная классификация и система работы электродвигателей далеко не финальная. Стремительное развитие отрасли эко автомобилей только входит в начальную стадию, поэтому кардинального изменения принципа работы, мощности, строения электромоторов можно ожидать уже в ближайшее время.

Какие электродвигатели используются в гибридных и плагин-гибридных автомобилях

Гибридные автомобили имеют собственную специфику использования электромоторов. Во многом электродвигатель гибрида выполняет роль вспомогательного элемента, повышающего мощность основного двигателя внутреннего сгорания и снижающего уровень потребления топлива.

Электродвигатели используемые в гибридах можно разделить на несколько разновидностей:

• Встроенная помощь мотору. Электродвигатель который берет на себя часть усилий по созданию крутящего момента при движении.
• Встроенный генератор стартера. Электродвигатель, который только приводит автомобиль в движение.
• Старт/стоп двигатель. Электродвигательная система, которая отключает основной ДВС при остановке и мгновенно запускает его при начале движения.

Кроме указанных подвидов классифицируют три типа использования электродвигателя:

• Параллельной работы. В данном типе электродвигатель питается от батарей, а ДВС от топливного бака. Обе категории двигателей создают крутящий момент для движения автомобиля.
• Последовательной работы. Заведенный двигатель внутреннего сгорания включает генератор, который или заводит электродвигатель или подзаряжает аккумуляторный блок.
• Параллельно-последовательной работы. Данный тип гибридного двигателя соединяет электромотор, генератор, ДВС и колеса редуктором.

По большей части в гибридах используется принцип параллельной работы электродвигателя и ДВС. Его применяют также в подключаемых гибридах (плагин-гибридах), в которых по мере истечения заряда аккумуляторных батарей подключается ДВС малой мощности, работа которого в направлена на восполнение заряда АКБ.

Видео работы новой гибридной системы плагин-гибрида Toyota Prius

Преимущества и недостатки использования электродвигателей

Как и любой двигатель, электромотор в электромобиле имеет собственные плюсы и минусы использования. Для понимания данных особенностей электромоторов приведем таблицу:

Преимущества	Недостатки
Небольшие габариты и малый вес. Максимальный крутящий момент доступен с момента включения (при нулевых оборотах) двигателя. Высокая, фактически ничем не ограниченная производительность. Возможность использования рекуперативной энергии. Экологически чистая работа. Минимум движущихся деталей требующих замены или ремонта. Отсутствие необходимости в КПП.	Зависим от настроек программного обеспечения, питания и производительности аккумуляторных батарей.

Будущие перспективы электродвигателя в автомобилях

Говорить о перспективах, при активном использовании электродвигателей в автомобилях, уже не разумно. Сейчас можно говорить только о происходящих и грядущих улучшениях электромоторов.

Сам электродвигатель, это достаточно совершенное устройство, апгрейд которого происходит исключительно в зависимости от потенциала использования. Ближайшие тенденции по улучшению электродвигателя направлены в сторону уменьшения размеров и массы, с сохранением и увеличением производительности.

Гораздо больше работы проводится по улучшению источников энергии для электродвигателя, а точнее аккумуляторных батарей. Их также стараются сделать меньше и легче, увеличивая объем, отдачу энергии, но при этом снижая время на подзарядку. Работа над АКБ устанавливаемых на электромобили, сейчас наиболее приоритетная в отрасли производства электромобилей, гибридных и плагин-гибридных авто.

Автор: hevcars.com.ua

Двигатели для электромобилей, Принцип работы электродвигателя, Принцип работы электромобилей, Ресурс электродвигателя Tesla, Ресурс электродвигателя автомобиля, Электродвигатели, Электродвигатели Tesla, Электродвигатель автомобиля

• ← 7 практичных советов тому, кто собирается в путешествие на электромобиле
• Особенности эксплуатации электромобиля зимой или как избежать потерю заряда АКБ →

HEVCARS 🔌 Автор

Читайте самые интересные новости и статьи о электрокарах в Telegram и Google Новости!

EV Motors: объяснение

Из апрельского выпуска журнала Car and Driver за 2022 год.

Любители автомобилей так долго знали язык двигателей внутреннего сгорания, что неумолимый переход на электрификацию требует настройки нашей базы знаний. Многие из нас знакомы с ритмом всасывания-сжимания-выдоха четырехтактного двигателя, который приводит в действие большинство сегодняшних водителей, в то время как среди нас есть любители снегоходов и подвесных моторов, которые, вероятно, могут объяснить внутреннюю работу двухтактного двигателя. Некоторые ботаники могут даже иметь представление о эпитрохоидальных махинациях роторного двигателя Ванкеля, но опыт обычного редуктора с электродвигателями может начаться и закончиться с последним отказом стартера.

Все типы двигателей электромобилей состоят из двух основных частей. Статор — это стационарная внешняя оболочка двигателя, корпус которой крепится к шасси наподобие блока цилиндров. Ротор представляет собой единственный вращающийся элемент и аналогичен коленчатому валу в том, что он передает крутящий момент через трансмиссию на дифференциал.

В большинстве электромобилей используется блок с прямым приводом (с одним передаточным числом), который снижает скорость вращения между двигателем и колесами. Как и двигатели внутреннего сгорания, электродвигатели наиболее эффективны при низких оборотах и ​​более высоких нагрузках. В то время как электромобиль может иметь приемлемый запас хода на одной передаче, более тяжелые пикапы и внедорожники, предназначенные для буксировки прицепов, увеличат запас хода благодаря многоступенчатой ​​трансмиссии на скорости шоссе. Сегодня только Audi e-tron GT и Porsche Taycan используют двухступенчатую коробку передач. Многоступенчатые потери и затраты на разработку являются причинами редкости электромобилей с более чем одной передачей, но мы прогнозируем, что это изменится.

Унификация электродвигателей EV

Все три основных типа электродвигателей используют трехфазный переменный ток для создания вращающегося магнитного поля (RMF), частота и мощность которого контролируются силовой электроникой, реагирующей на нажатие педали акселератора. Статоры содержат многочисленные параллельные пазы, заполненные соединенными между собой петлями медных обмоток. Это могут быть громоздкие пучки круглой медной проволоки или аккуратные шпилькообразные медные вставки квадратного сечения, увеличивающие как плотность заполнения, так и прямой контакт между проводами внутри канавок. Более плотные витки улучшают способность к крутящему моменту, а более аккуратное переплетение на концах приводит к меньшему объему и меньшему общему корпусу.

Аккумуляторы — это устройства постоянного тока, поэтому силовая электроника электромобиля включает инвертор постоянного тока в переменный, который обеспечивает статор переменным током, необходимым для создания важнейшей переменной RMF. Но стоит отметить, что эти электродвигатели также являются генераторами, а это означает, что колеса будут вращать ротор в статоре в обратном направлении, чтобы индуцировать RMF в другом направлении, которое возвращает мощность обратно через преобразователь переменного тока в постоянный, чтобы отправить мощность в батарея. Этот процесс, известный как рекуперативное торможение, создает сопротивление, замедляющее автомобиль. Регенерация не только играет центральную роль в расширении запаса хода электромобиля, это в значительной степени целый шарик воска, когда речь идет о высокоэффективных гибридах, потому что большое количество регенерации улучшает показатели экономии топлива EPA. Но в реальном мире рекуперация менее эффективна, чем выбег, что позволяет избежать потерь каждый раз, когда энергия проходит через двигатель и преобразователь при сборе кинетической энергии.

Три типа электродвигателей

Типы двигателей можно разделить по фундаментальным различиям роторов, которые представляют собой совершенно разные способы преобразования RMF статора в фактическое вращательное движение. Эти различия на самом деле достаточно разительны, чтобы отдать должное нашей первоначальной аналогии с четырьмя циклами, двумя циклами и Ванкеля. В асинхронной категории у нас есть асинхронные двигатели, в то время как синхронная группа включает двигатели с постоянными магнитами и двигатели с токовым возбуждением.

Асинхронные двигатели существуют с 19 века. Здесь ротор содержит продольные пластины или стержни из проводящего материала, чаще всего из меди, но иногда из алюминия. RMF статора индуцирует ток в этих пластинах, который, в свою очередь, создает электромагнитное поле (ЭДС), которое начинает вращаться внутри RMF статора. Асинхронные двигатели известны как асинхронные двигатели, потому что ЭДС индукции и связанный с ней вращающий момент могут существовать только тогда, когда скорость ротора отстает от RMF. Такие двигатели распространены, потому что им не нужны редкоземельные магниты и они относительно дешевы в производстве, но их сложнее охлаждать при длительных высоких нагрузках и они по своей природе менее эффективны на низких скоростях.

Как следует из названия, роторы двигателей с постоянными магнитами обладают собственным магнетизмом. Для создания магнитного поля ротора не требуется энергии, что делает их гораздо более эффективными на низкой скорости. Такие роторы также вращаются синхронно с RMF статора, что делает их синхронными. А вот с простой обмоткой ротора магнитами поверхностного монтажа возникают проблемы. Например, для этого требуются более крупные магниты, а удерживать ротор на высокой скорости становится все труднее по мере того, как все становится тяжелее. Но более серьезной проблемой является так называемая «обратная ЭДС» на высоких скоростях, при которой обратное электромагнитное магнитное поле добавляет сопротивление, которое ограничивает максимальную мощность и создает избыточное тепло, которое может повредить магниты.

Чтобы справиться с этим, большинство двигателей EV с постоянными магнитами оснащены внутренними постоянными магнитами (IPM), которые вставляются попарно в продольные V-образные пазы, расположенные в виде нескольких лепестков прямо под поверхностью железного сердечника ротора. Прорези обеспечивают безопасность IPM на высокой скорости, но преднамеренно сформированные области между магнитами создают противодействующий крутящий момент. Магниты либо притягиваются, либо отталкиваются от других магнитов, но обычное сопротивление, сила, которая приклеивает магнит к ящику с инструментами, притягивает лепестки железного ротора к RMF. IPM выполняют работу на более низких скоростях, а реактивный крутящий момент берет верх на высоких скоростях. Чтобы вы не думали, что это новинка, Prius использует их.

Окончательный тип двигателя не существовал в электромобилях до недавнего времени, потому что общепринятое мнение гласило, что бесколлекторные двигатели, которые описаны выше, были единственным жизнеспособным вариантом для электромобиля. BMW недавно изменила эту тенденцию, установив щеточные синхронные двигатели переменного тока с токовым возбуждением на новые модели i4 и iX. Ротор этого типа взаимодействует с RMF статора точно так же, как ротор с постоянными магнитами, но в роторе отсутствуют постоянные магниты. Вместо этого он имеет шесть широких медных лепестков, питающихся от батареи постоянного тока для создания необходимой ЭДС. Для этого требуются контактные кольца и подпружиненные щетки на валу ротора, что заставило других отказаться от этого подхода из-за опасений по поводу износа щеток и связанной с ним пыли. Не будет ли здесь проблемой износ щеток? Это еще предстоит выяснить, но мы в этом сомневаемся. Массив щеток изолирован в изолированном отсеке со съемной крышкой, обеспечивающей легкий доступ. Отсутствие постоянных магнитов позволяет избежать проблем, связанных с ростом стоимости редкоземельных металлов и воздействием добычи полезных ископаемых на окружающую среду. Эта схема также позволяет варьировать силу магнитного поля ротора, что обеспечивает дальнейшую оптимизацию. Тем не менее, для питания этого ротора требуется мощность, что делает эти двигатели менее эффективными, особенно на низких скоростях, когда энергия, необходимая для создания поля, составляет больший процент от общего потребления.

Появление синхронного двигателя переменного тока с возбуждением током произошло настолько недавно в короткой истории электромобилей, что это показывает, насколько рано мы находимся на кривой развития. Есть много места для свежих идей, и уже были сделаны важные повороты, не в последнюю очередь включая отход Теслы от концепции асинхронного двигателя, которая является основой для ее собственного бренда и логотипа, к синхронным двигателям с постоянными магнитами. И нам едва исполнилось десятилетие в современной эре электромобилей — мы только начинаем.

Автомобиль и водитель

Этот контент импортирован из OpenWeb. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Как работает электродвигатель в автомобиле

Трехфазный четырехполюсный асинхронный двигатель состоит из двух основных частей: статора и ротора. Статор состоит из трех частей: сердечника статора, токопроводящего провода и каркаса. Сердечник статора представляет собой группу стальных колец, изолированных друг от друга, а затем склеенных между собой.
Внутри этих колец есть прорези, вокруг которых будет наматываться токопроводящий провод, образуя катушки статора. Проще говоря, в трехфазном асинхронном двигателе есть три разных типа проводов. Эти типы проводов можно назвать Фаза 1, Фаза 2 и Фаза 3.
Провода каждого типа наматываются на пазы на противоположных сторонах внутренней части сердечника статора. Как только токопроводящий провод находится внутри сердечника статора, сердечник помещается в раму.

Как работает электродвигатель?

Из-за сложности темы ниже приводится упрощенное объяснение того, как четырехполюсный трехфазный асинхронный двигатель переменного тока работает в автомобиле. Он начинается с аккумулятора в автомобиле, который подключен к двигателю. Электрическая энергия подается на статор через автомобильный аккумулятор. Катушки внутри статора (сделанные из проводящего провода) расположены на противоположных сторонах сердечника статора и действуют как магниты. Поэтому, когда электрическая энергия от автомобильного аккумулятора подается на двигатель, катушки создают вращающиеся магнитные поля, которые тянут за собой проводящие стержни снаружи ротора. вращающийся ротор создает механическую энергию, необходимую для вращения шестерен автомобиля, которые, в свою очередь, вращают шины. Теперь в типичном автомобиле, т. е. неэлектрическом, есть и двигатель, и генератор. Аккумулятор питает двигатель, который питает шестерни и колеса. Вращение колес — это то, что затем приводит в действие генератор в автомобиле, а генератор заряжает аккумулятор. Вот почему вам советуют некоторое время ездить на машине после прыжка: аккумулятор необходимо перезарядить, чтобы он функционировал должным образом. В электромобиле нет генератора.
Так как тогда заряжается батарея? Хотя отдельного генератора переменного тока нет, двигатель в электромобиле действует как двигатель и генератор переменного тока.

Рис. 1. Термин «переменный ток» определяет тип электричества, характеризующийся напряжением и током, которые изменяются во времени.

Это связано с переменным характером сигнала переменного тока, который позволяет легко повышать или понижать напряжение до различных значений. Это одна из причин, почему электромобили настолько уникальны.
Как упоминалось выше, аккумулятор запускает двигатель, который подает энергию на шестерни, вращающие колеса. Этот процесс происходит, когда ваша нога находится на педали акселератора — ротор притягивается вращающимся магнитным полем, что требует большего крутящего момента. Но что происходит, когда вы отпускаете акселератор? Когда ваша нога отпускает педаль акселератора, вращающееся магнитное поле останавливается, и ротор начинает вращаться быстрее (в отличие от магнитного поля). Когда ротор вращается быстрее, чем вращающееся магнитное поле в статоре, это действие перезаряжает батарею, действующую как генератор переменного тока.

Переменный ток и постоянный ток

Концептуальные различия этих двух типов тока должны быть очевидны; в то время как один ток (постоянный) постоянен, другой (переменный) более прерывистый. Однако все немного сложнее, чем простое объяснение, поэтому давайте разберем эти два термина более подробно.

Постоянный ток (DC)

Непрерывный ток относится к постоянному и однонаправленному электрическому потоку. Кроме того, напряжение сохраняет полярность во времени. Фактически, на батареях четко обозначены положительные и отрицательные полюса. Они используют постоянную разность потенциалов для создания тока всегда в одном и том же направлении. В дополнение к батареям, топливным элементам и солнечным батареям, скольжение между конкретными материалами также может производить постоянный ток.

Переменный ток (AC)

Термин «переменный ток» определяет вид электричества, характеризующийся напряжением (например, давлением воды в шланге) и силой тока (например, скоростью потока воды через шланг), которые изменяются во времени ( рисунок 1). Когда напряжение и ток сигнала переменного тока изменяются, они чаще всего следуют синусоидальной форме. Из-за того, что форма волны представляет собой синусоидальную волну, напряжение и ток чередуются между положительной и отрицательной полярностью при просмотре с течением времени. Синусоидальная форма сигналов переменного тока обусловлена ​​тем, как генерируется электричество.
Еще один термин, который вы можете услышать при обсуждении переменного тока, — это частота. Частота сигнала — это количество полных волновых циклов, совершенных за одну секунду времени. Частота измеряется в герцах (Гц), а в Соединенных Штатах стандартная частота электросети составляет 60 Гц. Это означает, что сигнал переменного тока колеблется со скоростью 60 полных возвратно-поступательных циклов каждую секунду.

Почему это важно?

Электричество переменного тока — лучший способ передачи полезной энергии от источника генерации (например, плотины или ветряной мельницы) на большие расстояния.

Рис. 2. Многофазная система использует несколько напряжений для сдвига фаз отдельно друг от друга, чтобы намеренно выйти из строя.

Это связано с переменным характером сигнала переменного тока, который позволяет легко повышать или понижать напряжение до различных значений. распределительный трансформатор, который подает электроэнергию в район (эти цилиндрические серые коробки, которые вы видите на опорах линий электропередач), может иметь напряжение до 66 кВА (66 000 вольт переменного тока).
Энергия переменного тока позволяет нам создавать генераторы, двигатели и системы распределения электроэнергии, которые намного более эффективны, чем постоянный ток, поэтому переменный ток является наиболее популярным током энергии для питания приложений.

Как работает трехфазный четырехполюсный асинхронный двигатель?

Большинство крупных промышленных двигателей — это асинхронные двигатели, которые используются для питания дизельных поездов, посудомоечных машин, вентиляторов и многих других устройств. Однако что именно означает «асинхронный двигатель»?
С технической точки зрения это означает, что обмотки статора индуцируют ток, протекающий по проводникам ротора.
С точки зрения непрофессионала, это означает, что двигатель запускается, потому что электричество индуцируется в ротор магнитными токами вместо прямого подключения к электричеству, как в других двигателях, таких как коллекторный двигатель постоянного тока.
Что означает полифаза? Всякий раз, когда у вас есть статор, содержащий несколько уникальных обмоток на полюс двигателя, вы имеете дело с многофазностью (рис. 2).
Чаще всего предполагается, что многофазный двигатель состоит из трех фаз, но есть двигатели, использующие две фазы. А многофазная система использует несколько напряжений для сдвига фаз отдельно от каждого, чтобы намеренно выйти из строя.

Рис. 3. Три фазы относятся к токам электрической энергии, которые подаются на статор через автомобильный аккумулятор.

Что означает трехфазный ? Основываясь на основных принципах Николы Теслы, определенных в его многофазном асинхронном двигателе, представленном в 1883 году, «три фазы» относятся к токам электрической энергии, которые подаются на статор через аккумулятор автомобиля (рис. 3).
Эта энергия приводит к тому, что катушки проводящего провода начинают вести себя как электромагниты. Простой способ понять три фазы — рассмотреть три цилиндра в форме буквы Y, использующие энергию, направленную к центральной точке, для выработки энергии. По мере создания энергии ток течет в пары катушек внутри двигателя таким образом, что он естественным образом создает северный и южный полюс внутри катушек, позволяя им действовать как противоположные стороны магнита.

Лучшие электромобили

По мере того, как эта технология продолжает развиваться, производительность электромобилей начинает быстро догонять и даже превосходить их бензиновые аналоги. Хотя до электромобилей еще далеко, скачки, которые сделали такие компании, как Tesla и Toyota, вселили надежду на то, что будущее транспорта больше не будет зависеть от ископаемого топлива. На данный момент мы все знаем об успехе, который Tesla добилась в этой области, выпустив седан Tesla Model S, который способен проезжать до 288 миль, развивать скорость до 155 миль в час и имеет крутящий момент 687 фунт-футов.
Однако существуют десятки других компаний, которые добились значительного прогресса в этой области, например, Ford Fusion Hybrid, Toyota Prius и Camry-Hybrid, Mitsubishi iMiEV, Ford Focus, BMW i3, Chevy Spark и Mercedes B-Class Electric. (рис. 4).

Электромобили и окружающая среда

Электродвигатели воздействуют на окружающую среду как напрямую , так и косвенно на микро- и макроуровне. Это зависит от того, как вы хотите воспринимать ситуацию и сколько энергии вы хотите. С индивидуальной точки зрения, электромобилям не требуется бензин для работы, что приводит к тому, что автомобили без выбросов заполняют наши дороги и города. Хотя это создает новую проблему, связанную с дополнительным бременем производства электроэнергии, это снижает нагрузку на миллионы автомобилей, густонаселяющих города и пригороды, и выбрасывающие в воздух токсины (рис. 5).
Примечание. Значения MPG (миль на галлон), указанные для каждого региона, представляют собой комбинированный рейтинг экономии топлива в городе/шоссе для бензинового автомобиля, который будет иметь глобальное потепление, эквивалентное вождению электромобиля. Региональные рейтинги выбросов глобального потепления основаны на данных электростанций за 2012 год из базы данных EPA eGrid 2015. Сравнения включают выбросы при производстве бензина и электроэнергии. Средний показатель расхода топлива в 58 миль на галлон в США — это средневзвешенное значение продаж, основанное на том, где электромобили были проданы в 2014 году. С крупномасштабной точки зрения рост электромобилей дает несколько преимуществ.

Рис. 5. Значения количества миль на галлон для каждого региона страны представляют собой комбинированный рейтинг экономии топлива в городе/шоссе для автомобиля с бензиновым двигателем, который в условиях глобального потепления был бы эквивалентен вождению электромобиля.

Во-первых, снижается шумовое загрязнение, поскольку шум, издаваемый электрическим двигателем, намного тише, чем шум двигателя, работающего на газу. Кроме того, поскольку электрические двигатели не требуют такого же типа смазочных материалов и технического обслуживания, как газовый двигатель, количество химикатов и масел, используемых в автосервисах, будет сокращено из-за меньшего количества автомобилей, нуждающихся в проверках.

Заключение

Электрический двигатель меняет ход истории так же, как паровой двигатель и печатный станок изменили прогресс. Хотя электрический двигатель не прокладывает новые пути в том же ключе, что и эти изобретения, он открывает совершенно новый сегмент транспортной отрасли, который ориентирован не только на стиль и производительность, но и на внешнее воздействие . Таким образом, хотя электрический двигатель может и не реформировать мир из-за внедрения какого-то совершенно нового изобретения или создания нового рынка, он переопределяет то, как мы, как общество, определяем прогресс. Если больше ничего не выйдет из достижений с электрическим двигателем, по крайней мере, мы можем сказать, что наше общество продвинулось вперед благодаря нашему осознанию нашего воздействия на окружающую среду. Это новое определение прогресса, определяемое электрическим двигателем.
(Джилл Скотт)

Как работают электродвигатели, технические отличия и многое другое

|

| Особенности

Произведите впечатление на своих друзей и соседей своими новыми знаниями об электромобилях.

Нам всем это нужно.

Когда вы в последний раз задумывались о том, как на самом деле работают электромобили? Мы, суперфанаты автомобильного бизнеса, в основном развили разумное понимание того, как работают силовые агрегаты внутреннего сгорания. Большинство из нас может представить себе, как топливо и воздух входят в камеру сгорания, взрываются, толкают поршень вниз и вращают коленчатый вал, который в конечном итоге приводит в движение колеса. Обычно мы понимаем разницу между рядными, плоскими, V-образными и, возможно, даже роторными двигателями Ванкеля.

Подобные концепции машиностроения сравнительно легко понять. Но, вероятно, справедливо поспорить, что только меньшинство людей, читающих это, может объяснить на салфетке, как именно невидимые электроны вращают колеса автомобиля или чем двигатель с постоянными магнитами отличается от асинхронного двигателя переменного тока. Электротехника может показаться автомобильным фанатам черной магией и колдовством, поэтому пришло время демистифицировать этот смелый новый мир электромобильности.

Как работают электромобили: двигатели

Это связано с магнетизмом и естественным взаимодействием между электрическими и магнитными полями. Когда электрическая цепь замыкается, позволяя электронам двигаться по проводу, эти движущиеся электроны создают электромагнитное поле с северным и южным полюсами. Когда это происходит в присутствии другого магнитного поля — либо от другой группы мчащихся электронов, либо от гигантского подковообразного магнита Уайла Э. Койота, эти противоположные полюса притягиваются, а одноименные полюса отталкиваются друг от друга.

Электрические автомобильные двигатели работают путем установки одного набора магнитов или электромагнитов на вал, а другого набора на корпус, окружающий этот вал. Периодически меняя полярность (меняя местами северный и южный полюса) одного набора электромагнитов, двигатель электромобиля использует эти силы притяжения и отталкивания для вращения вала, тем самым преобразуя электричество в крутящий момент и, в конечном итоге, вращая колеса. И наоборот, как и в случае рекуперативного торможения, эти магнитные/электромагнитные силы могут снова преобразовать движение в электричество.

Как работают электромобили: переменный или постоянный ток?

Электричество, подаваемое в ваш дом, поступает в виде переменного тока (AC), так называемого, потому что полярность север/юг или плюс/минус меняется (чередуется) 60 раз в секунду. (То есть в Соединенных Штатах и ​​других странах, работающих на 110 вольт; страны со стандартом на 220 вольт обычно используют переменный ток частотой 50 Гц.) Постоянный ток (DC) — это то, что входит и выходит из + и — полюсов каждая батарея. Как отмечалось выше, для вращения двигателей требуется переменный ток. Без него электромагнитная сила просто соединила бы их северный и южный полюса. Это цикл постоянного переключения севера и юга, который поддерживает вращение двигателя электромобиля.

Современные электромобили предназначены для управления как переменным, так и постоянным током на борту. Батарея хранит и распределяет постоянный ток, но опять же, двигателю нужен переменный ток. При подзарядке батареи энергия поступает в бортовое зарядное устройство в виде переменного тока во время зарядки Уровня 1 и Уровня 2 и в виде постоянного тока высокого напряжения на «быстрых зарядных устройствах» Уровня 3. Сложная силовая электроника (которую мы не будем здесь объяснять) обрабатывает многочисленные бортовые преобразователи переменного/постоянного тока, повышая и понижая напряжение от 100 до 800 вольт зарядной мощности до напряжения системы батареи/двигателя от 350-800 вольт до многих. освещение автомобиля, информационно-развлекательная система и функции шасси, для которых требуется электричество постоянного тока 12–48 вольт.

Как работают электромобили: какие типы двигателей?

Двигатель постоянного тока (щеточный): Да, мы только что сказали, что двигатель вращается от переменного тока, и эти старые двигатели, которые приводили в действие ранние электромобили 1900-х годов, ничем не отличаются. Постоянный ток от батареи подается на обмотки ротора через подпружиненные «щетки» из углерода или свинца, которые возбуждают вращающиеся контакты, соединенные с проволочными обмотками. Каждые несколько градусов вращения щетки активируют новый набор контактов; это постоянно меняет полярность электромагнита на роторе при вращении вала двигателя. (Это кольцо контактов известно как коммутатор).

Корпус, окружающий электромагнитные обмотки ротора, обычно имеет постоянные магниты. («Последовательный двигатель постоянного тока» или так называемый «универсальный двигатель» может использовать электромагнитный статор.) Преимуществами являются низкая начальная стоимость, высокая надежность и простота управления двигателем. Изменение напряжения регулирует скорость двигателя, а изменение тока регулирует его крутящий момент. К недостаткам можно отнести меньший срок службы и стоимость обслуживания щеток и контактов. Сегодня этот двигатель редко используется на транспорте, за исключением некоторых индийских железнодорожных локомотивов.

Бесщеточный двигатель постоянного тока (BLDC): Щетки и их техническое обслуживание устраняются за счет перемещения постоянных магнитов к ротору, размещения электромагнитов на статоре (корпусе) и использования внешнего контроллера двигателя для поочередного переключения различных обмоток возбуждения. от плюса к минусу, тем самым создавая вращающееся магнитное поле.

Преимуществами являются длительный срок службы, низкие эксплуатационные расходы и высокая эффективность. Недостатками являются более высокая начальная стоимость и более сложные регуляторы скорости двигателя, которые обычно требуют трех датчиков Холла для правильной фазировки тока обмотки статора. Это переключение обмоток статора может привести к «пульсациям крутящего момента» — периодическому увеличению и уменьшению передаваемого крутящего момента. Этот тип двигателя EV популярен для небольших транспортных средств, таких как электрические велосипеды и скутеры, и он используется в некоторых вспомогательных автомобильных приложениях, таких как усилитель руля с электроусилителем.

Синхронный двигатель с постоянными магнитами (PMSM): Физически двигатели BLDC и PMSM выглядят практически одинаково. Оба имеют постоянные магниты на роторе и обмотки возбуждения в статоре. Ключевое отличие состоит в том, что вместо использования постоянного тока и периодического включения и выключения различных обмоток для вращения постоянных магнитов, СДПМ работает на непрерывном синусоидальном переменном токе. Это означает, что он не испытывает пульсаций крутящего момента и нуждается только в одном датчике Холла для определения скорости и положения ротора, поэтому он более эффективен и тише.

Слово «синхронный» указывает на то, что ротор вращается с той же скоростью, что и магнитное поле в обмотках. Его большими преимуществами являются удельная мощность и сильный пусковой крутящий момент. Основным недостатком любого электродвигателя с вращающимися постоянными магнитами является то, что он создает «противную электродвижущую силу» (ЭДС), когда не приводится в действие на скорости, что вызывает сопротивление и нагрев, которые могут размагнитить двигатель. Этот тип двигателя также используется в системах рулевого управления с усилителем и тормозных системах, но он стал предпочтительной конструкцией двигателя в большинстве современных аккумуляторных электрических и гибридных транспортных средств.

Обратите внимание, что большинство двигателей с постоянными магнитами всех типов ориентированы по оси север-юг перпендикулярно выходному валу. Это создает «радиальный (магнитный) поток». Новый класс двигателей с «осевым потоком» ориентирует оси магнитов NS параллельно валу, обычно на парах дисков, зажатых между неподвижными обмотками статора. Компактная ориентация осевого потока с высоким крутящим моментом этих так называемых «блинчатых двигателей» может применяться как к двигателям типа BLDC, так и к двигателям PMSM.

Индукция переменного тока: Для этого двигателя мы выбрасываем постоянные магниты на роторе (и их все более дефицитные редкоземельные материалы) и сохраняем переменный ток, протекающий через обмотки статора, как в приведенном выше двигателе с постоянным магнитом.

Магниты заменены концепцией Николы Теслы, запатентованной в 1888 году: когда переменный ток протекает через различные обмотки статора, обмотки создают вращающееся поле магнитного потока. Когда эти магнитные линии проходят через перпендикулярные обмотки ротора, они индуцируют электрический ток. Затем это создает другую магнитную силу, которая заставляет ротор вращаться. Поскольку эта сила индуцируется только тогда, когда линии магнитного поля пересекают обмотки ротора, ротор не будет испытывать крутящего момента или силы, если он вращается с той же (синхронной) скоростью, что и вращающееся магнитное поле.

Это означает, что асинхронные двигатели переменного тока по своей природе асинхронны. Скорость ротора регулируется изменением частоты переменного тока. При малых нагрузках инвертор, управляющий двигателем, может снизить напряжение, чтобы уменьшить магнитные потери и повысить эффективность. Отключение асинхронного двигателя во время движения, когда в нем нет необходимости, устраняет сопротивление, создаваемое двигателем с постоянными магнитами, в то время как электромобили с двумя двигателями, использующие двигатели PMSM на обеих осях, всегда должны питать все двигатели. Пиковая эффективность может быть немного выше для конструкций BLDC или PMSM, но асинхронные двигатели переменного тока часто достигают более высокой средней эффективности. Еще одним небольшим компромиссом является немного более низкий пусковой крутящий момент, чем у PMSM. GM EV1 середины 19-го90-х годов, и в большинстве автомобилей Tesla использовались асинхронные двигатели переменного тока.

Нежелательный двигатель: Думайте о «нежелательном сопротивлении» как о магнитном сопротивлении: степени, в которой объект сопротивляется магнитному потоку. Статор реактивного двигателя имеет несколько полюсов электромагнита — сосредоточенные обмотки, которые образуют сильно локализованные северные или южные полюса. В реактивном реактивном двигателе (SRM) ротор изготовлен из магнитомягкого материала, такого как многослойная кремнистая сталь, с множеством выступов, предназначенных для взаимодействия с полюсами статора. Различные полюса электромагнита включаются и выключаются почти так же, как обмотки возбуждения в двигателе постоянного тока BLDC. Использование неравного количества полюсов статора и ротора гарантирует, что некоторые полюса выровнены (для минимального сопротивления), а другие находятся непосредственно между противоположными полюсами (максимальное сопротивление). При переключении полярности статора ротор вращается с асинхронной скоростью.

Синхронный реактивный двигатель (SynRM) не зависит от дисбаланса полюсов ротора и статора. Скорее, двигатели SynRM имеют более распределенную обмотку, питаемую синусоидальным переменным током, как в конструкции PMSM, со скоростью, регулируемой частотно-регулируемым приводом, и ротор сложной формы с пустотами в форме линий магнитного потока для оптимизации сопротивления.

Последней тенденцией является размещение небольших постоянных магнитов (часто более простых ферритовых) в некоторых из этих пустот, чтобы использовать преимущества как магнитного, так и реактивного крутящего момента при минимизации затрат и неэффективности обратной ЭДС (или противоэлектродвижущей силы) на высоких скоростях, которые двигатели с постоянными магнитами страдают.
