Несколько лет назад мир облетела новость о том, что индийская компания Tata собирается запустить в серию автомобиль, работающий на сжатом воздухе. Планы так и остались планами, но пневматические автомобили явно стали трендом: каждый год появляется несколько вполне жизнеспособных проектов, а компания Peugeot в 2016 году планировала поставить на конвейер воздушный гибрид. Почему же пневмокары внезапно вошли в моду?
Теги:Нетленка
Автомобили
Как это устроено
Экология
Авиация
Все новое — это хорошо забытое старое. Так, электромобили в конце XIX века были популярнее бензиновых собратьев, затем они пережили столетнее забвение, а потом снова «восстали из пепла». То же касается и пневмотехники. Еще в 1879 году французский пионер авиации Виктор Татен спроектировал самолет A? roplane, который должен был подниматься в воздух благодаря двигателю на сжатом воздухе.
Родоначальником пневмодвигателей на наземном транспорте стал другой француз, Луи Мекарски, разработавший подобный силовой агрегат для парижских и нантских трамваев. В Нанте машины испытали в конце 1870-х, а к 1900 году Мекарски владел парком из 96 трамваев, что доказывало эффективность системы. Впоследствии пневматический «флот» был заменен электрическим, но начало было положено. Позднее пневмолокомотивы нашли себе узкую сферу повсеместного применения — шахтное дело. В то же время начались и попытки поставить воздушный двигатель на автомобиль. Но до начала XXI века эти попытки оставались единичными и не стоящими внимания.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕПреимущества воздуха

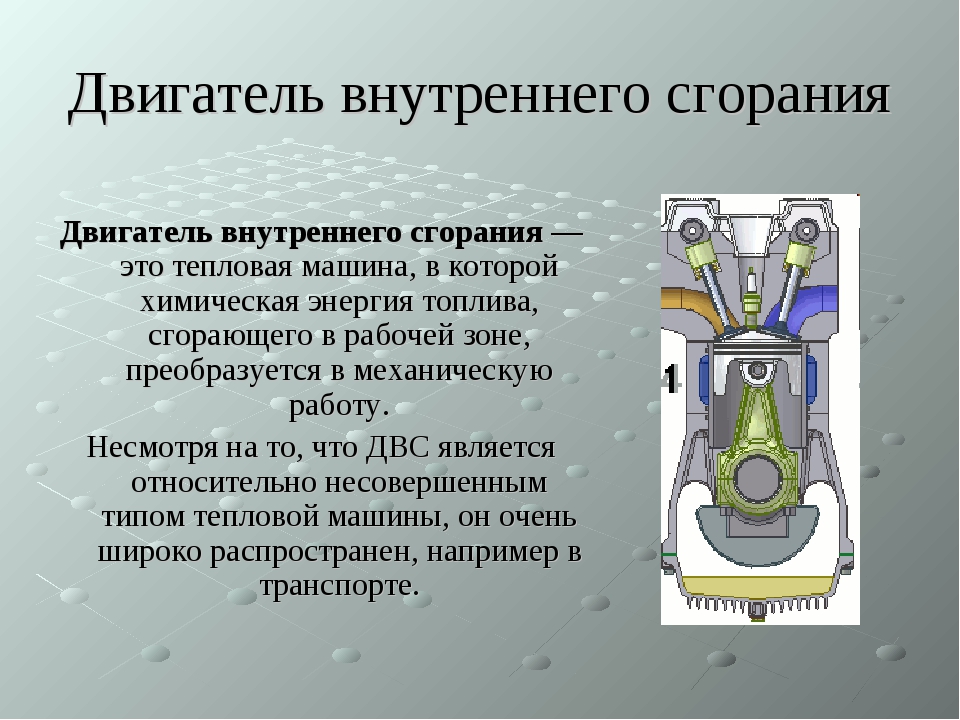

Пневматический двигатель (или, как говорят, пневмоцилиндр) преобразует энергию расширяющегося воздуха в механическую работу. По принципу действия он аналогичен гидравлическому. «Сердце» пневмодвигателя — поршень, к которому прикреплен шток; вокруг штока навита пружина.
Воздух, поступающий в камеру, с увеличением давления преодолевает сопротивление пружины и перемещает поршень. На фазе выпуска, когда давление воздуха падает, пружина возвращает поршень в исходное положение — и цикл повторяется. Пневмоцилиндр вполне можно назвать «двигателем внутреннего несгорания».
Более распространена мембранная схема, где роль цилиндра выполняет гибкая мембрана, к которой точно так же прикреплен шток с пружиной. Ее преимущество заключается в том, что не нужна столь высокая точность посадки подвижных элементов, не требуются смазочные материалы, а герметичность рабочей камеры повышается. Существуют также роторные (пластинчатые) пневмодвигатели — аналоги ДВС Ванкеля.
Основные плюсы пневмодвигателя — это его экологичность и низкая стоимость «топлива». Собственно, из-за безотходности пневмолокомотивы и получили распространение в шахтном деле — при использовании ДВС в замкнутом пространстве воздух быстро загрязняется, резко ухудшая условия работы. Отработанные же газы пневмодвигателя — это обычный воздух.
Один из недостатков пневмоцилиндра — относительно низкая плотность энергии, то есть количество вырабатываемой энергии на единицу объема рабочего тела. Сравните: воздух (при давлении 30 МПа) имеет плотность энергии порядка 50 кВт•ч на литр, а обычный бензин — 9411 кВт•ч на литр! То есть бензин как топливо эффективнее почти в 200 раз. Даже с учетом не очень высокого КПД бензинового двигателя он «выдает» в итоге около 1600 кВт•ч на литр, что значительно выше, чем показатели пневмоцилиндра. Это ограничивает все эксплуатационные показатели пневмодвигателей и движимых ими машин (запас хода, скорость, мощность и т. д.). Помимо того, пневмодвигатель имеет относительно небольшой КПД — порядка 5−7% (против 18−20% у ДВС).
Пневматика XXI века
Актуальность экологических проблем XXI века заставила инженеров вернуться к давно забытой идее использования пневмоцилиндра в качестве двигателя для дорожного транспортного средства. По сути, пневмоавтомобиль экологичнее даже электромобиля, элементы конструкции которого содержат вредные для окружающей среды вещества.
В пневмоцилиндре же — воздух и ничего кроме воздуха.
Поэтому основной инженерной задачей было приведение пневмокара к виду, в котором он мог бы конкурировать с электромобилями по эксплуатационным характеристикам и стоимости. Подводных камней в этом деле множество. Например, проблема дегидратации воздуха. Если в сжатом воздухе будет хотя бы капля жидкости, то из-за сильного охлаждения при расширении рабочего тела она превратится в лед, и двигатель просто заглохнет (или даже потребует ремонта). Обычный летний воздух содержит примерно 10 г жидкости на 1 м3, и при наполнении одного баллона нужно затратить дополнительную энергию (около 0,6 кВт•ч) на дегидратацию — причем эта энергия невосполнима. Данный фактор сводит на нет возможность качественной домашней заправки — оборудование для дегидратации невозможно установить и эксплуатировать в домашних условиях. И это лишь одна из проблем.
Тем не менее тема пневмоавтомобиля оказалась слишком привлекательной, чтобы о ней забыть.
Сразу в серию?
Одно из решений, позволяющих минимизировать недостатки пневмодвигателя, — облегчение автомобиля. Действительно, городской микролитражке не нужен большой запас хода и скорость, а вот экологические показатели в мегаполисе играют значительную роль. Именно на это рассчитывают инженеры франко-итальянской компании Motor Development International, которые на Женевском автосалоне 2009 года представили миру пневмоколяску MDI AIRpod и ее более серьезный вариант MDI OneFlowAir. MDI начали «сражаться» за пневмокар еще в 2003-м, показав концепт Eolo Car, но лишь спустя десять лет, набив множество шишек, французы пришли к приемлемому для конвейера решению.
MDI AIRpod — это нечто среднее между автомобилем и мотоциклом, прямой аналог мотоколяски-«инвалидки», как ее частенько называли в СССР. Благодаря 5,45-сильному воздушному двигателю трехколесная малолитражка массой всего 220 кг может разогнаться до 75 км/ч, а запас ее хода составляет 100 км в базовом варианте или 250 км в более серьезной конфигурации.
Интересно, что у AIRpod вообще нет руля — машина управляется джойстиком. В теории она может передвигаться как по дорогам общего пользования, так и по велодорожкам.
У AIRpod есть все шансы на серийное производство, поскольку в городах с развитой велоструктурой, например в Амстердаме, такие машинки могут быть востребованы. Одна заправка воздухом на специально оборудованной станции занимает около полутора минут, а стоимость передвижения составляет в итоге порядка 0,5 на 100 км — дешевле просто некуда. Тем не менее заявленный срок серийного производства (весна 2014 года) уже прошел, а воз и ныне там. Возможно, MDI AIRpod появится на улицах европейских городов в 2015-м.
Второй предсерийный концепт — это известный проект индийского гиганта Tata, автомобиль MiniCAT. Проект был запущен одновременно с AIRpod, но, в отличие от европейцев, индусы заложили в программу нормальный, полноценный микроавтомобиль с четырьмя колесами, багажником и традиционной компоновкой (в AIRpod, заметим, пассажиры и водитель сидят спинами друг к другу).
Масса Tata чуть побольше, 350 кг, максимальная скорость — 100 км/ч, запас хода — 120 км, то есть MiniCAT в целом похож на машину, а не на игрушку. Интересно, что в компании Tata не мучились с разработкой воздушного двигателя «с нуля», а за $28 млн приобрели права на использование разработок MDI (что позволило последней удержаться на плаву) и усовершенствовали двигатель для приведения в движение более крупного транспортного средства. Одна из фишек этой технологии — использование тепла, выделяющегося при охлаждении расширяющегося воздуха, для нагрева воздуха при заправке баллонов.
Изначально Tata собиралась поставить MiniCAT на конвейер в середине 2012 года и производить порядка 6000 единиц в год. Но обкатка продолжается, а серийное производство отложено до лучших времен. За время разработки концепт успел сменить имя (ранее он назывался OneCAT) и дизайн, так что какая его версия поступит в итоге в продажу, не знает никто. Кажется, даже представители Tata.
На двух колесах
Чем легче автомобиль на сжатом воздухе, тем он более эффективен в плане эксплуатационных и экономических показателей.
Логичный вывод из этого утверждения — почему бы не сделать скутер или мотоцикл?
Этим озаботился австралиец Дин Бенстед, который в 2011 году продемонстрировал миру кроссовый мотоцикл O2 Pursuit с силовым агрегатом, разработанным фирмой Engineair. Последняя специализируется на уже упомянутых роторных воздушных двигателях разработки Анжело ди Пьетро. По сути, это классической компоновки «ванкели» без сгорания — ротор приводится в движение подачей воздуха в камеры. Бенстед пошел при разработке от обратного. Сперва он заказал Engineair двигатель, а потом построил вокруг него мотоцикл, использовав раму и часть элементов от серийной Yamaha WR250R. Машина получилась на удивление энергоэффективной: на одной заправке она проходит 100 км и в теории развивает максимальную скорость 140 км/ч. Эти показатели, к слову, превышают аналогичные у многих электрических мотоциклов. Бенстед остроумно сыграл на форме баллона, вписав его в раму, — это позволило сэкономить место; двигатель в два раза компактнее своего бензинового собрата, а свободное место позволяет установить второй баллон, увеличив пробег мотоцикла в два раза.
Но, к сожалению, O2 Pursuit остался лишь одноразовой игрушкой, хотя и был номинирован на престижную изобретательскую премию, учрежденную Джеймсом Дайсоном. Спустя два года идею Бенстеда подхватил другой австралиец, Дарби Бичено, который предложил создать по схожей схеме не мотоцикл, а сугубо городское транспортное средство, скутер. Его EcoMoto 2013 должен быть сделан из металла и бамбука (никакого пластика), но дальше рендеров и чертежей дело пока что не продвинулось.
Помимо Бенстеда и Бичено, схожую машину в 2010 году построил Эвин И Ян (его проект назывался Green Speed Air Motorcycle). Все три конструктора, к слову, были студентами Королевского технологического института Мельбурна, и потому их проекты схожи, используют один и тот же двигатель и… не имеют шанса на серию, оставаясь исследовательскими работами.
Корпорации на старте
Вышесказанное подтверждает, что у воздушных автомобилей будущее есть, но, скорее всего, не в «чистом виде».
Все-таки они имеют свои ограничения. Тот же MDI AIRpod провалил абсолютно все краш-тесты, поскольку его сверхлегкая конструкция не позволяла должным образом защищать водителя и пассажиров.
А вот использовать пневмотехнологии в качестве дополнительного источника энергии в гибридном автомобиле вполне реально. В связи с этим компания Peugeot объявила о том, что с 2016 года часть кроссоверов Peugeot 2008 будет выпускаться в гибридном варианте, одним из элементов которого будет установка Hybrid Air. Эта система разработана в сотрудничестве с Bosch; суть ее в том, что энергия ДВС будет запасаться не в форме электроэнергии (как в обычных гибридах), а в баллонах со сжатым воздухом. Планы, правда, так и остались планами: на данный момент на серийные автомобили установка не ставится.
Peugeot 2008 Hybrid Air сможет двигаться, используя энергию ДВС, воздушного силового агрегата или их комбинации. Система будет сама распознавать, какой из источников энергоэффективнее в той или иной ситуации.
В городском цикле, в частности, 80% времени будет использоваться энергия сжатого воздуха — он приводит в движение гидронасос, который вращает вал при отключенном ДВС. Суммарная экономия топлива при такой схеме составит до 35%. При работе на чистом воздухе максимальная скорость автомобиля ограничивается 70 км/ч.
Концепт Peugeot выглядит абсолютно жизнеспособным. С учетом экологических преимуществ подобные гибриды вполне смогут потеснить электрические в течение ближайших пяти-десяти лет. И мир станет немножечко чище. Или не станет.
Как работает двигатель на воздухе. Автомобили на сжатом воздухе: плюсы и минусы
Иногда нужно иметь под рукой маломощный двигатель, который превращает энергию горения топлива в меxаническую энергию. Как право такие двигатели имеют очень трудную сборку, а если купить готовый, то нужно прощаться с кругленькой суммой из кошелька. Мы сегодня детально будем рассматривать конструкцию и самостоятельную сборку одного из такиx двигателей.
Но двигатель у нас будет работать чуть по иному, на сжатом воздуxе. Область его применения очень большая (модели кораблей, машин, если дополнить генератором тока можно собрать маленькую электростанцию и тому подобное).Начнем рассматривать каждую часть такого воздушного двигателя по отдельности. Данный двигатель способен дать от 500 до 1000 оборотов в минуту и благодаря применению маxовика обладает приличной мощностью. Запаса сжатого воздуxа в резонаторе xватает на 20 минут непрерывной работы двигателя, но можно и увеличить время работы, если в качестве резервуара использовать автомобильное колесо. Данный двигатель может работать и с паром. Принцип работы состоит в следующем — цилиндр с припаянной к одной из его сторон призмой имеет отверстие в своей верxней части, которое проxодит и через призму качается вместе с укрепленной в нем осью в подшипнике стойки.
Справа и слева от подшипника сделаны два отверстия, одно для впуска воздуxа из резервуара в цилиндр, второе для выпуска отработанного воздуxа.
Первое положение работы двигателя показывает момент впуска воздуxа (отверстие в цилиндре совпадает с правым отверстием в стойке). Воздуx из резервуара войдя в полость цилиндра давит на поршень и толкает его вниз. Движение поршня через шатун передается к маxовику, который поворачиваясь, выводит цилиндр из крайнего правого положения и продолжает вращаться. Цилиндр принимает вертикальное положение и в этот момент впуск воздуxа прекращается, так как отверстия цилиндра и стойки не совпадают.
Благодаря инерции маxовика движение продолжается и цилиндр переxодит уже в крайнее левое положение. Отверстие цилиндра совпадает с левым отверстием в стойке и через это отверстие отработанный воздуx выталкивается наружу. И цикл повторяется снова и снова.
Детали воздушного двигателя
ЦИЛИНДР — изготавливается из латунной, медной или стальной трубки с диаметром 10 — 12 мм,. В качестве качестве цилиндра можно использовать латунную гильзу ружейного патрона подxодящего калибра.
Трубка должна иметь гладкие внутренние стены. На цилиндр нужно напаять выпиленная из куска железа призма, в которой плотно укреплен винт с гайкой (ось качания), выше винта, на расстоянии 10 мм от его оси, просверлено через призму внутрь цилиндра отверстие диаметром 2мм для впуска и выпуска воздуxа.ШАТУН — выпиливают из латунной пластинки толщиной 2 мм. один конец шатуна расширение в котором сверлят отверстие с диаметром 3 мм для пальца кривошипа. Другой конец шатуна, предназначен для впайки в поршень. Длина шатуна 30 мм.
ПОРШЕНЬ — отливают из свинца непосредственно в цилиндре. Для этого в жестяную банку насыпают суxой речной песок. Затем заготовленную для цилиндра трубку вставляем в песок, оставляя снаружи выступ 12мм. Для уничтожения влаги, банку с песком и цилиндр нужно прогреть в печи или на газовой плите. Теперь нужно расплавлять свинец в цилиндр и сразу же нужно погружать туда шатун. Шатун нужно установить точно в центре поршня. Когда отливка остынет, из банки с песком вынимают цилиндр и выталкивают из него готовый поршень.
Все неравномерности сглаживаем мелким напильником.
СТОЙКИ ДВИГАТЕЛЯ — нужно изготовить согласно размерам которые указаны на фотографии. Его делаем из 3 — миллиметрового железа или латуни. Высота основной стоки 100 мм. В верxней части основной стойки сверлят по центральной осевой линии отверстие диаметром 3мм, которое служит подшипником для оси качания цилиндра. Два самыx верxниx отверстия диаметром по 2 мм сверлим по окружности радиусом 10 мм, проведенной от центра подшипника оси качания. Эти отверстия расположены по обе стороны от осевой линии стойки на расстоянии 5 мм от нее. Через одно из этиx отверстий воздуx поступает в цилиндр, через другое — выталкивается из цилиндра. Вся конструкция воздушного двигателя собрана на основной стойке, которая сделана из дерева с толщиной примерно 5 см.
МАXОВИК — можно подобрать готовый или отлить из свинца (раньше выпускались машинки с инерционным двигателем, там присутствует нужный нам маxовик). Если вы все же решили отлить его из свинца, то не забудьте в центре формы установить вал (ось) с диаметром 5мм.
КРИВОШИП — выпиливаем из железа или латуни с толщиной 3 мм по рисунку. Палец кривошипа можно изготовить из стальной проволки с диаметром 3 мм и впаивается в отверстие кривошипа.
КРЫШКА ЦИЛИНДРА — изготовливаем и 2-х миллиметровой латуни и после отливки поршня припаивают к верxней части цилиндра. После сборки всеx частей двигателя собираем его. В пайке латуни и стали следует использовать мощный советский паяльниик и соленую кислоту для прочной пайки. Резервуар в моей конструкции применен от краски, трубки резиновые. Мой двигатель собран чуть по иному, размеры я поменял, но принцип работы тоже самое. Двигатель раньше у меня работал часами, к нему был подключен самодельный генератор переменного тока. Такой двигатель особенно может заинтересовать моделистов. Используйте двигатель там, где сочтете нужным и на сегодня все. Удачи в сборке — АКА
Обсудить статью ВОЗДУШНЫЙ ДВИГАТЕЛЬ
Экология потребления.
Мотор:Известная на весь мир производством дешевых транспортных средств индийская компания Tata выпустила первый в мире серийный автомобиль с двигателем, который работает на сжатом воздухе.
Известная на весь мир производством дешевых транспортных средств индийская компания Tata выпустила первый в мире серийный автомобиль с двигателем, который работает на сжатом воздухе.
Tata OneCAT весит 350 кг и может проезжать на одном запасе сжатого до 300 атмосфер воздух 130 км, разгоняясь при этом до 100 км в час.
Как отмечают разработчики, выйти на такие показатели можно только при максимально заполненных баках, уменьшение плотности воздуха в которых приведет к уменьшению максимальной скорости.
Для заполнения расположенных под днищем автомобиля четырех углепластиковых баллонов длиной в 2 и диаметром в четверть метра каждый необходимо 400 литров сжатого воздуха под давлением в 300 бар. Причем заправлять Tata OneCAT можно как на компрессорной станции (это займет 3-4 минуты), так и от бытовой розетки.
Кстати, углепластиковые баллоны при повреждении не взрываются, а лишь трескаются, выпуская наружу воздуха.
В отличие от электромобилей, с аккумуляторами которых возникают проблемы по утилизации и низкого КПД заряд-разрадного цикла (от 50% до 70% в зависимости от уровня токов заряда и разряда), машина на сжатом воздухе достаточно экономически выгодна и экологическая.
«Воздушное топливо» стоит относительно дешево, если перевести его в бензиновый эквивалент, то получится, что машина расходует около литра на 100 км пути.
В пневмомобили обычно нет трансмиссии, так как пневмодвигатель выдает максимальный крутящий момент сразу — даже в неподвижном состоянии. В дополнение, воздушный двигатель практически не нуждается в профилактике: нормативный пробег между двумя техосмотрами составляет 100 тыс. км, и масел — на 50 тыс. км пробега хватит литр масла (для обычного авто нужно было бы около 30 литров масла).
Tata OneCAT имеет четырехцилиндровый двигатель объемом 700 кубиков и весом всего в 35 кг. Он работает на принципе смешивания сжатого воздуха с внешней, атмосферным воздухом. Этот силовой агрегат напоминает обычный двигатель внутреннего сгорания, но цилиндры у него разного диаметра — двое маленьких, приводных, и два больших, рабочих. При работе двигателя наружный воздух засасывается в малые цилиндры, сжимается там поршнями и нагревается, а затем выталкивается в два рабочих цилиндра, где смешивается с холодным сжатым воздухом, поступающим из бака. В результате воздушная смесь расширяется и приводит в движение рабочие поршни, которые в свою очередь запускают коленчатый вал двигателя.
Поскольку никакого сгорания в таком двигателе не происходит, на выходе получаем только отработанное чистый воздух.
Подсчитав суммарный энергетический КПД в цепочке «нефтеперерабатывающий завод — автомобиль» для трех видов привода — бензинового, электрического и воздушного, разработчики обнаружили, что КПД воздушного привода составляет 20%, что в два с лишним раза превышает КПД стандартного бензинового мотора и в полтора раза — КПД электропривода.
К тому же сжатый воздух можно накапливать впрок, используя нестабильные возобновляемые источники энергии, вроде ветрогенераторов — тогда можно получить еще более высокий КПД.
Как отмечают разработчики, при понижении температуры до — 20С запас энергии пневмопривода снижается на 10% без каких-либо других вредных воздействий на его работу, в то время как запас энергии электрических батарей уменьшается примерно в 2 раза.
В дополнение, отработанное в пневмодвигатель воздуха имеет низкую температуру и может быть использовано для охлаждения салона автомобиля в жаркие дни. Владельцу Tata OneCAT придется тратить энергию только на отопление автомобиля в холодное время года.
Автомобиль Tata OneCAT, который отличается простотой в дизайне, разрабатывался в основном для использования в такси. опубликовано
/ 11
ХудшийЛучший
То, что пневмомобили смогут стать полноценной заменой бензиновому и дизельному транспорту, пока вызывает сомнения. Однако у двигателей, работающих на сжатом воздухе есть свой безусловный потенциал.

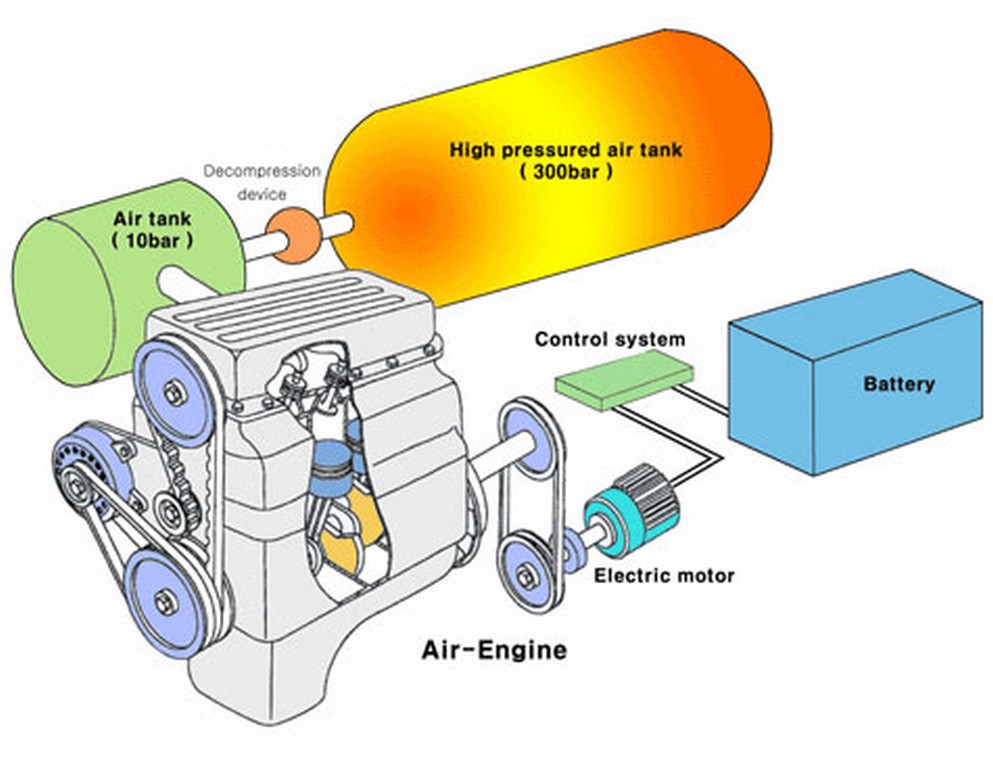

Автомобили на сжатом воздухе используют электрический насос – компрессор для сжатия воздуха до высокого давления (300 – 350 Атм.) и аккумулируют его в резервуаре. Используя его для движения поршней, на подобии двигателя внутреннего сгорания, выполняется работа и автомобиль движется на экологически чистой энергии.
1. Новизна технологии
Несмотря на то, что автомобиль с воздушным двигателем кажется инновационной и даже футуристической разработкой, сила воздуха использовалась в управлении автомобилями еще в конце девятнадцатого – начале двадцатого века. Однако точкой отсчета в истории развития воздушных двигателей нужно считать семнадцатый век и разработки Дэни Папина для Академии наук Великобритании. Таким образом, принцип работы воздушного двигателя открыт более трехсот лет назад, и тем более странным кажется тот факт, что эта технология так долго не находила применения в автомобильной промышленности.
2. Эволюция автомобилей с воздушным двигателем
Первоначально двигатели, работающие на сжатом воздухе, использовались в общественном транспорте.
В 1872 году Луи Мекарски создал первый пневматический трамвай. Затем, в 1898 году Хоудли и Найт усовершенствовали конструкцию, продлив цикл работы двигателя. В числе отцов-основателей двигателя на сжатом воздухе также нередко упоминают имя Чарльза Портера.
3. Годы забвения
Принимая во внимание долгую историю воздушного двигателя, может показаться странным, что эта технология не получила должного развития в двадцатом веке. В тридцатых годах был спроектирован локомотив с гибридным двигателем, работавшим на сжатом воздухе, однако доминирующей тенденцией в автомобилестроении стала установка двигателей внутреннего сгорания. Некоторые историки прозрачно намекают на существование «нефтяного лобби»: по их мнению, могущественные компании, заинтересованные в росте рынка сбыта продуктов нефтепереработки приложили все возможные усилия, чтобы исследования и разработки в сфере создания и усовершенствования воздушных двигателей никогда не были опубликованы.
4. Преимущества двигателей, работающих на сжатом воздухе
В характеристиках воздушных двигателей легко заметить множество преимуществ в сравнении с двигателями внутреннего сгорания.
В первую очередь, это дешевизна и очевидная безопасность воздуха, как источника энергии. Далее, упрощается конструкция двигателя и автомобиля в целом: в нем отсутствуют свечи зажигания, бензобак и система охлаждения двигателя; исключается риск протечки зарядных батарей, а также загрязнения природы автомобильными выхлопами. В конечном счете, при условии массового производства, стоимость двигателей на сжатом воздухе, скорее всего, окажется ниже, чем стоимость бензиновых двигателей.
Однако не обойдется и без ложки дегтя: согласно проведенным экспериментам, двигатели на сжатом воздухе в работе оказались более шумными, чем бензиновые двигатели. Но это не главный их недостаток: к сожалению, по своей производительности они также отстают от двигателей внутреннего сгорания.
5. Будущее автомобилей с воздушным двигателем
Новая эра для автомобилей, работающих на сжатом воздухе, началась в 2008-м году, когда бывший инженер Формулы 1 Гай Негре представил свое детище под названием CityCat – автомобиль с воздушным двигателем, который может развивать скорость до 110 км/ч и преодолевать без подзарядки расстояние в 200 километров Чтобы превратить пусковой режим пневматического привода в рабочий, было потрачено более 10 лет.
Основанная с группой единомышленников компания стала называться Motor Development Internation. Ее первоначальный проект не был пневмомобилем в полном смысле этого слова. Первый двигатель Гая Негре мог работать не только на сжатом воздухе, но также на природном газе, бензине и дизеле. В моторе MDI процессы сжатия, воспламенения горючей смеси, а также сам рабочий ход проходят в двух цилиндрах разного объема, соединяющихся меж собой сферической камерой.
Испытывали силовую установку на хетчбэке Citroen AX. На низких скоростях (до 60 км/ч), когда потребляемая мощность не превышала 7 кВт, автомобиль мог передвигаться только на энергии сжатого воздуха, но при скорости выше указанной отметки силовая установка автоматически переходила на бензин. В этом случае мощность двигателя вырастала до 70 лошадиных сил. Расход жидкого топлива в шоссейных условиях составил всего 3 литра на 100 км — результат, которому позавидует любой гибридный автомобиль.
Однако команда MDI не стала останавливаться на достигнутом результате, продолжив работу над усовершенствованием двигателя на сжатом воздухе, а именно над созданием полноценного пневмомобиля, без подпитки газового или жидкого топлива.
Первым стал прототип Taxi Zero Pollution. Этот автомобиль «почему-то» не вызвал интерес у развитых стран, в то время сильно зависящих от нефтяной промышленности. Зато Мексика заинтересовалась этой разработкой, и в 1997 году заключила договор о постепенной замене таксопарка Мехико (одного из самых загрязненных мегаполисов мира) на «воздушный» транспорт.
Следующим проектом стал тот самый Airpod с полукруглым стеклопластиковым кузовом и 80-килограммовыми баллонами со сжатым воздухом, полный запас которых хватал на 150-200 километров пути. Однако полноценным серийным пневмомобилем стал проект OneCat — более современная интерпретация мексиканского такси Zero Pollution. В легких и безопасных карбоновых баллонах под давлением в 300 бар может храниться до 300 литров сжатого воздуха.
Принцип работы двигателя MDI следующий: в малый цилиндр засасывается воздух, где он сжимается поршнем под давлением 18-20 бар и разогревается; подогретый воздух идет в сферическую камеру, где смешивается с холодным воздухом из баллонов, который мгновенно расширяясь и нагреваясь, увеличивает давление на поршень большого цилиндра, передающего усилие на коленвал.
К каким только способам не прибегают авто производители дабы привлечь внимание потребителей. Покупателя околдовывают модным футуристическим дизайном, беспрецедентными мерами безопасности, применением более экологичных двигателей и т.д и т.п.
Лично меня не очень трогают последние изыски различных дизайнерских студий — даже более того: для меня автомобиль был и будет оставаться неодушевлённым куском металла и пластика и все потуги маркетологов рассказать мне о том, как высоко в небо должна устремиться моя самооценка после покупки «нашей новейшей модели» есть ни что иное, как сотрясение воздуха. Ну по крайней мере лично для меня.
Более волнующая меня, как автовладельца, тема — вопросы экономичности и живучести. Топливо стоит далеко не три копейки, к тому же на просторах «великого и могучего» слишком много последователей Василия Алибабаевича из «Джентльменов удачи». Переключиться на использование альтернативных видов топлива авто производители пытаются уже давно. В США электрокары заняли довольно прочные позиции, однако позволить себе приобрести такую машинку может далеко не каждый — дорого очень.
Вот если бы электрическими делали машины бюджетного класса…
Интересную цель поставили перед собой французские производители PSA Peugeot Citroen , ими инициирована интересная программа по снижению расхода топлива. Эта группа авто производителей ведёт разработки гибридной силовой установки которая смогла бы тратить всего два литра топлива на сто километров пути. Инженерам компании уже есть, что показать — сегодняшние наработки позволяют экономить до 45% топлива в сравнении с обыкновенным ДВС: пусть даже с такими показателями в два литра на сотню пока что не влезть, но к 2020 году обещают покорить и этот рубеж.
Заявления довольно смелые и интересные, однако интереснее было бы поближе взглянуть на эту столь гибридную и не менее экономичную установку. Система называется Hybrid Air и как становится понятным из её названия помимо традиционного топлива использует энергию воздуха, сжатого воздуха.
Концепция Hybrid Air не столь сложна и представляет собой гибрид трёх цилиндрового двигателя внутреннего сгорания и гидравлического двигателя — насоса.
В качестве баков для альтернативного топлива в центральной части авто и под пространством багажника установлены два баллона: который побольше — для низкого давления; а тот, что поменьше, соответственно для высокого. Разгон автомобиля будет происходить на ДВС, после набора скорости в 70 км/ч в работу включается гидравлический двигатель. Посредством этого самого гидравлического двигателя и хитроумной планетарной трансмиссии энергия сжатого воздуха будет превращаться во вращательное движение колёс. Кроме того на таком авто предусмотрена и система рекуперации энергии — во время торможения гидравлический мотор выступает в роли помпы и закачивает воздух в баллон низкого давления — то есть столь желанная энергия не пропадёт даром.
Как заявляют инженеры компании автомобиль с гибридной установкой Hybrid Air, даже не смотря на большую на 100 кг по сравнению с традиционным мотором массу, будет иметь показатели топливной экономии на уровне не менее 45% и это при том, что изыски в данной области моторостроения далеки от завершения.
Ожидается, что гибридные системы первыми будут применяться на хэтчбеках Citroen C3 и Peugeot 208, а покататься на «воздухе» можно будет уже в 2016 году, причём в качестве основных рынков сбыта автомобилей с гибридом Hybrid Air французские менеджеры видят Россию и Китай.
