Датчик положения дроссельной заслонки проверить: Датчик положения дроссельной заслонки ДПДЗ: неисправности, проверка, замена.

Содержание

Как проверить датчик положения дроссельной заслонки?

Каково назначение и виды ДПДЗ и какие признаки говорят о неисправности этого узла. Как провести простую диагностику самому.

Практически любое транспортное средство насчитывает в себе большое количество всевозможных механизмов и узлов. Поэтому когда неисправность касается даже небольшого агрегата, все это сулит серьезными проблемами для всей машины. Датчик положения дросcельной заслонки — один из таких небольших и в то же время очень значительных узлов в автомобиле. Рассмотрим его назначение, принцип работы и основные причины неисправностей, а также как с ними бороться.

Датчик положения дроссельной заслонки

Содержание

  1. Назначение и принцип работы
  2. Виды ДПДЗ
  3. Симптомы неисправностей
  4. Диагностика

Назначение и принцип работы

В автомобильных двигателях внутреннего сгорания, работающих на бензине, неотъемлемой частью системы впуска является дросcельная заслонка. Главной задачей этого механизма является регулирование количества поступающего воздуха в камеры. Таким образом, она обеспечивает пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Киа Спектра этот аппарат монтируется на участке между воздушным фильтром и коллектором впуска. Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление равное атмосферному, а в закрытом снижается до вакуума.

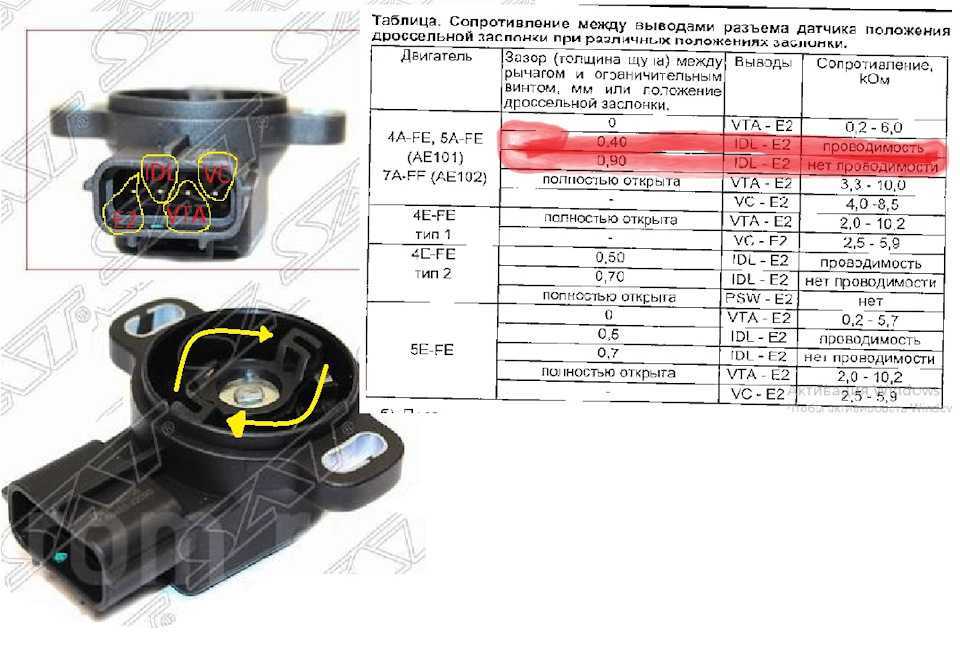

В компоненты датчика входят переменный, постоянный и однооборотный резисторы, суммарное сопротивление которых равняется приблизительно 8 кОм. Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых и поступает напряжение, подаваемое контроллером.

Второй вывод при этом запитан на массу. К контроллеру сигнал поступает через резистор, который передает фактическое положение заслонки на текущий момент. В зависимости от положения, передается сигнал, импульс которого варьируется в пределах 0,7 — 4 В.

Виды ДПДЗ

Как правило, различают два типа ДЗ: электрическая и механическая. Последняя используется обычно в недорогих автомобилях. Она состоит из следующих компонентов: регулятор холостого хода, корпус, датчик, дроссельная заслонка. Что касается корпуса, то он является частью системы охлаждения. Для обеспечения вентиляции картера и фильтрации бензиновых паров предусмотрена система, которая патрубками соединена с датчиком. Когда дроссельная заслонка находится в закрытом положении, при запуске или прогреве двигателя, регулятор холостого хода обеспечивает необходимую частоту оборотов коленчатого вала. РХХ обеспечивает подачу воздуха в систему впуска мимо перекрытой заслонки.

Датчик дроссельной заслонки электрического типа более популярен и используется в автомобилях последнего поколения. Этот вид наиболее продуктивен и имеет электронную систему управления, чем достигается наиболее идеальное значение крутящего момента, мощность увеличивается, а расход горючего снижается. В отличие от механической, тут отсутствует прямое взаимодействие между педалью газа и заслонкой, а регулирование холостого хода осуществляется путем изменения ее положения. Помимо этого электроника способна сама просчитывать оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и входных датчиков. Именно благодаря датчикам и блоку управления осуществляются многие процессы связанные в конечном счете с регулированием подачи воздуха.

Этот модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса. Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это обусловлено исключительно предосторожностью, поскольку позволяет в случае неисправности одного, переключить работу на другой. В таком случае различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом. Пружинный механизм обеспечивает возвратное положение заслонки при аварийном режиме.

Тест датчика положения дроссельной заслонки

Симптомы неисправностей

Как и всякий механизм, ДПДЗ подвержен неисправностям. Проверка его состояния позволит определить поломку. В случае серьезных повреждений, потребуется его замена.

Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу. Если их значение скачет, тогда следует проверить исправность работы датчика. Возможно потребуется его замена. Еще один момент неисправности — при резком сбрасывании газа глохнет двигатель. Или же при разгоне скачет скорость, отсутствует отклик на нажатие педали газа, обороты двигателя находятся в пределах полторы — три тысячи. Все это свидетельствует о необходимости проверить работоспособность ДПДЗ, а в случае необходимости должна быть произведена замена либо целого узла, либо его компонентов.

Диагностика

Диагностика для любого автомобиля, как и для Киа в том числе, проводится одинаково. Все, что потребуется из инструментов — это мультиметр. Далее, необходимо завести авто и посмотреть не светится ли Чек энджин. Если все в порядке, глушим мотор, находим под капотом массу и снова заводим двигатель. Начинаем поиски минуса. Отыскиваем запитывающий провод. Следует проверить, поступает ли ток к датчику. Затем необходимо убедиться, что размыкание холостого хода функционирует исправно. Для этого к разъему датчика подсоединяем один из проводов нашего измерительного прибора, а вторым изменяем положение заслонки. Если все исправно, то значение прибора измениться. Если значение не поменялось, это говорит о неисправности переменного резистора и, возможно, необходима будет его замена.

Проверка датчика положения дроссельной заслонки

Avtopub0

Датчик положения дроссельной заслонки (ДПДЗ) информирует компьютер автомобиля о том, насколько сильно вы нажимаете педаль газа. Дроссель – это отверстие, которое открывается или закрывается в зависимости от того, сколько воздуха требуется двигателю. Чем сильнее вы нажмете на педаль акселератора, тем больше воздуха будет поступать в двигатель. ДПДЗ контролирует положение дроссельной заслонки, чтобы определить, сколько топлива необходимо двигателю для правильной работы в заданный момент времени.

Как распознать неисправности ДПДЗ

Существует множество проблем, которые могут возникнуть в результате поломки датчика положения дроссельной заслонки. Вот одни из самых распространенных симптомов:

  • внезапная остановка двигателя;
  • проблемы с запуском мотора;
  • слишком богатая или бедная смесь топлива;
  • повышенный уровень вредных выбросов;
  • нестабильный разгон и др.

Принцип работы датчика дроссельной заслонки

ДПДЗ – это несложное электронное устройство, называемое потенциометром. Чтобы лучше понять, как диагностировать этот датчик, необходимо понимать, как работает потенциометр. Потенциометр – это подключенный к шкале переменный резистор с подвижным контактом, который передает значение напряжения, основанное на положении контакта. На рисунке ниже изображена схема потенциометра.

ДПДЗ имеет три контакта:

  • опорное напряжение;
  • сигнальный контакт;
  • заземление.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

Использование мультиметра — один из лучших способов проверки ДПДЗ, причем подойдёт даже дешевый прибор.

  1. Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

  • В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
  • В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
  • При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

  • В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

  1. Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

  • Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

  • Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

  • Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление.

  1. Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

  1. Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу.
    Установите мультиметр в режим постоянного тока (DCV)

  1. При таком подключении на мультиметре должно быть примерно 0,9 вольт. Точные цифры могут отличаться, в зависимости от модели автомобиля.
  2. Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа. Результат будет аналогичным.
  3. Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Предыдущая запись

Следующая запись

Датчик положения дроссельной заслонки – регулировка, проверка, неисправности + Видео » АвтоНоватор

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимости. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.

Содержание

  • 1 Зона ответственности ДПДЗ

  • 2 Из-за чего нам может потребоваться ремонт датчика?

  • 3 Проверка датчика без помощи автоэлектрика

  • 4 Регулировка в своем гараже

  • 5 Замена и выбор датчика – бесконтактный или пленочный?

  • 6 Призрачные возможности ремонта

Зона ответственности ДПДЗ

В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Но прежде чем переходить непосредственно к практической части, следует уделить немного внимания теории и рассмотреть, что собой представляет дроссельная заслонка и ее датчик, какие функции они выполняют и где находятся. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.

Датчик положения дроссельной заслонки передает информацию коллектору о состоянии пропускного клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Но как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.

Датчик положения дроссельной заслонки

Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДПДЗ будет работать некорректно и выдавать искаженные данные, то в систему попадет недостаточно топлива либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя. Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.

Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможете после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.

Из-за чего нам может потребоваться ремонт датчика?

Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.

Износ датчика положения дроссельной заслонки

Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.

Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Проверка датчика положения дроссельной заслонки мультиметром

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.

Принцип работы ДПДЗ

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.

Замена и выбор датчика – бесконтактный или пленочный?

Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа – правильный выбор нового устройства. Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то следует отдавать предпочтение только качественному товару, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.

Бесконтактный ДПДЗ

Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго же выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.

Сама же замена займет у вас намного меньше времени, чем выбор устройства. Но несмотря на то, что процесс довольно прост, рассмотрим его подробно. Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.

Установка ДПДЗ

Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор. Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно устанавливать сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.

Проверить, правильно ли работает элемент, можно следующим образом. Открываем заслонку и тянем за тросики газа, чтобы провернуть сектор привода ДПДЗ. Если же положение сектора не изменяется, то следует установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его значения совпадают с указанными выше, то прибор исправен.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Ремонт датчика положения дроссельной заслонки

Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.
