Седан Kia Spectra производился в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В нашем материале Вы найдёте описание предохранителей и реле Киа Спектра со схемами блоков, фото – примерами исполнения и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Актуальные схемы блоков для Вашей Киа Спектра будут нанесены на крышку блока. Сверяйте назначение элементов.

Содержание

• 1 Блоки в салоне
  • 1.1 Блок предохранителей
  • 1.2 Блок реле
• 2 Блок под капотом

Блоки в салоне

Блок предохранителей

Он находится на левой стойке под панелью приборов со стороны водителя, за защитной крышкой.

Схема

Описание

A/BAG	10A Надувная подушка безопасности
TURN LAMP	10A Лампа указателя поворота
METER	10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI	10A Подсветка выключателя
POWER SOCKET	15A Лампа багажного отсека, розетка электро питания
HAZARD	15A Лампа аварийной сигнализации
STOP	15A Лампа стоп-сигнала, АБС
TAIL (RH)	10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH)	10A Лампа габаритного света (левая задняя/ правая передняя)
CIGAR	15A Прикуриватель
AUDIO	10A Аудиосистема, электропривод зеркала заднего вида, часы
WIPER (FRT)	15А Стекло очиститель, омыватель (передний), люк
WIPER (RR)	15А Стекло очиститель (задний). Омыватель (задний)
WARMER	15А Обогрев переднего сидения
MIRROR DEF	10А Обогреватель наружного зеркала заднего вида
START	10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Предохранитель прикуривателя обозначен как CIGAR на 15А.

Блок реле

Крепится за блоком предохранителей. Количество элементов в нём может отличаться и зависит от уровня электрического оснащения. Рядом размещён модуль иммобилайзера.

Фотография

Тут могут находится такие реле как: реле аварийной сигнализации и указателей поворота, реле сигнала, реле центрального замка, реле управления двигателем, реле противотуманных фар и т. д.

Блок под капотом

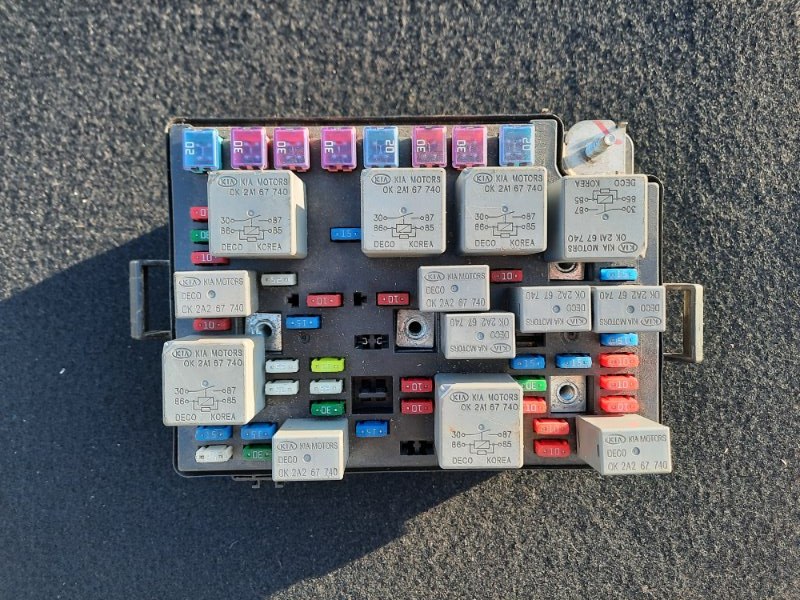

Он расположен рядом с аккумулятором и закрыт защитной крышкой.

Фото – пример исполнения

Схема

Описание

1	IGN 1:20A (Замок зажигания)
2	ABS: 30A (АБС)
3	TNS: 30A (Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А)
4	IGN 2: 30A (Замок зажигания, реле стартера)
5	START: 20А Стартер
6	30А. Питание предохранителей 15 и 20
7	COOL/FAN: 20A Вент. Радиатора
8	COND/FAN: 20A Вент. Кондиционера
9	STARTER: 10/15A Стартер
10	BLOWER: 25A Вентилятор отопителя
11	SR/ACC: 10A Кондиционер
12	RR FOG: 10A Задние противотуманные фонари
13	HAZARD: 15A Аварийно – световая сигнализация
14	D/LOCK: 25A Центральный замок дверей
15	ABS: 30A АБС
16	SUNROOF: 15A Люк
17	P/W RH: 20A Правые электрические стекло подъемники
18	P/W LH: 20A Левые электрические стекло подъемники
19	RR WIPER: 15A Стекло очиститель — задний
20	IGN 2: 20A Замок зажигания, реле стартера
21	HEAD: 25A Головные фары
22	IG COIL: 15A Катушка зажигания
23	OBD – II: 10A Диагностический разъём
24	DEFOG: 20A Обогреватель стекла
25	OX SEN D: 10A Задний датчик кислорода
26	OX SEN U: 10A Передний датчик кислорода
27	FUEL PUMP: 10A Топливный насос
28	INJECTOR: 10A Инжектор
29	A/CON: 10A Кондиционер
30	BTN: 30A Стоп-сигналы, Аварийная сигнализация, Освещение салона, Центральный замок
31	10А Автоматическое включение света
32	FRT FOG: 15A Противотуманные фары, передние
33	TAIL RH: 10A Габаритный фонарь — задний правый
34	TAIL LH: 10A Габаритный фонарь — задний левый
35	HEAD LOW: 15A Фара ближний
36	HEAD HI: 15A Фара дальний
37	HORN: 15A Реле звукового сигнала
41 45	SPARES: 10A, 15A, 20A, 30A (запасной)
50	DEFOG Противотуманные фары
51	FUEL PUMP Топливный насос
52	HORN звуковой сигнал
53	AIR COND кондиционер
54	EGI MAINAMP Главное реле зажигания
55	HEADLAMP Фары головного света, подсветка приборов и органов управления
56	TNS Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
60	P/WINDOWS Реле электро стекло подъемников
61	BLOWER Реле отопления и кондиционера
63	COOLING FAN Реле вентилятор радиатора
64	CONDENSOR FAN Реле вент. кондиционера
75	FUSE PULLER – Пинцет

У нас на канале есть видео по данной статье. Смотрите и подписывайтесь.

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

Предохранители и реле Kia Spectra

Перейти к содержимому

Рассмотрены автомобили Kia Spectra с 2004 года выпуска.

---

Где находятся предохранители и реле.
Большинство предохранителей и реле расположено в монтажном блоке под капотом на рисунке цифра 1.

Для доступа к элементам монтажного блока моторного отсека отожмите фиксатор и снимите крышку блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле.

Расшифровка:

Номер на крышке монтажного блока	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отопления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер (30 А)
12	Электрокорректор света фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподъемники правых дверей (25 А)
18	Электростеклоподъемники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего гида (10 А)
31	Автоматическое включение габаритные света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта (10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электрообогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной (15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподъемники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

---

Монтажный блок предохранителей в салоне
Находится справа под панелью приборов.
Для доступа снимите крышку отжав фиксатор.

Расшифровка:

Номер	Номинальная сила тока, А	Защищаемые цепи
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Предохранитель прикуривателя
9	15	Электроподогрев сидений
10	10	ЭБУ
11	15	Стоп-сигналы
12	10	Автоматическое включение габаритного света



---

Под панелью приборов расположен блок дополнительных реле.
Для доступа снимите левую облицовку панели приборов.

Расшифровка:

1 — реле указателей поворота и аварийной сигнализации;
2 — реле системы центральной блокировки замков;
3 — реле противотуманных фар

---

Снятие и установка монтажного блока предохранителей в салоне автомобиля.
Отсоедините клемму минус от аккумуляторной батареи.
Снимите левую облицовку панели приборов.

Снимите нижнюю облицовку передней стойки.

Открутите две гайки.

Снимите блок предохранителей.

Отожмите отверткой фиксаторы.

Отсоедините монтажный блок от кронштейна.

Запомните или запишите расположение проводов и отсоедините провода от монтажного блока.

---

Снятие и установка монтажного блока предохранителей в моторном отсеке.
Отсоедините клемму минус от аккумулятора.
Открутите гайку крепления блока.

Снимите провод со шпильки.

Отожмите фиксатор и выведите монтажный блок из кронштейна.

Выверните болт крепления.

Отсоедините от блока колодку жгутов проводов.

Аналогично отсоедините другие колодки.
Отожмите фиксатор и отсоедините от блока малые колодки.

Отведите жгуты в сторону.

И отжав фиксаторы снимите кронштейн.

---

Установка монтажного блока аналогична снятию.
