как снять и поменять центральный элемент отопителя

Печка на машине — это неотъемлемая часть или деталь автомобиля, которая применяется преимущественно при наступлении осени и ее эксплуатация продолжается до окончания весны. Это значит, что на протяжении года печка эксплуатируется длительное время, что сказывается на ее сроке службы. Главный конструктивный элемент отопителя салона — это радиатор. Проводится замена радиатора печки ВАЗ 2107 в случае обнаружения его протечки или засорения отложениями. Как это правильно делать, подробно расскажет пошаговая инструкция.

Содержание

  • 1 Как определить неисправность радиатора печки
    • 1.1 Как снять радиатор печки ВАЗ 2107
    • 1.2 Как установить радиатор печки семерки

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

  • радиатор;
  • кран;
  • вентилятор;
  • тросики управления;
  • воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

  • течь отопителя;
  • отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола.

Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола.

При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Причины неисправности отопительной системы

Мастера выделяют несколько причин, по которым нормальная циркуляция антифриза невозможна:

  1. Утечка охлаждающей жидкости. Она может случиться в результате естественного износа частей системы охлаждения, повреждения узла коррозией или твердым предметом. В этом случае необходимо заменить радиатор или другие поврежденные части системы. Неисправность именно в печке показывает себя течью антифриза в салон, под ноги переднему пассажиру или водителю.
  2. Непроходимость внутренних трубок теплообменника. О ней свидетельствует невозможность регулировки подачи воздуха – салон будет дуть только холодная или исключительно теплая его струя. В этом случае возможно обойтись промывкой и продувкой агрегата.

Важно убедиться, что причина протечки именно в теплообменнике. В ВАЗ-2107 часто текут краны или просачиваются патрубки. Медно-латунные агрегаты можно спаять самому или в автосервисе, то это временная мера. Опытные мастера рекомендуют заменять узел и при засорах, так как их появление – один из признаков начавшейся коррозии.

Снятие радиатора печки Ваз 2107

  • Слить антифриз из системы охлаждения двигателя. Сливать весь вовсе не обязательно, достаточно, чтобы его уровень опустился ниже уровня радиатора отопителя.
  • Ослабить при помощи ключа или отвертки два хомута, крепящие на радиаторе патрубки системы отопления.
  • Извлечь резиновый уплотнитель, находящийся в кузовном отверстии.
  • Снять консоль (панель радиоприемника), которая крепится саморезами.
  • Отсоединить трос привода крана отопителя салона.
  • Снять вентилятор отопителя, отщелкнув 4 скопы крепления.
  • Демонтировать тягу привода крана отопителя.
  • Снять кожух радиатора.
  • Открутить крепления патрубка, отводящего антифриз от радиатора.
  • Снять патрубок и резиновую прокладку, которая находится между фланцем и радиатором печки.
  • Снять кран печки с радиатора.

Алгоритм выполнения демонтажа



Автомобили ВАЗ классического семейства, к которым относится и модификация 2107, хороши тем, что для снятия радиатора печки не нужно демонтировать переднюю панель, поэтому работы по извлечению теплообменника системы обогрева салона несложные. Не требуется какого-либо специфического инструмента, нужны отвертки и ключи на 8 и 10.

Алгоритм работ по снятию радиатора печки:

Видео: Ваз 2107 Замена радиатора печки
  1. Сливаем охлаждающую жидкость, выкрутив сливные пробки на двигателе и основном радиаторе.
  2. Слева на моторном щите (стоя перед машиной) ищем две резиновые трубки, по которым осуществляется подвод и отвод охлаждающей жидкости к отопителю. Ослабляем хомуты этих трубок и стягиваем их.
  3. Откручиваем винты крепления резинового уплотнителя, через который проходят металлические трубопроводы радиатора. Снимем уплотнитель.
  4. Перебираемся в салон.
  5. Демонтируем полку под вещевым боксом со стороны пассажира. Для этого нужно выкрутить саморезы, фиксирующие ее.
  6. Снимаем нижнюю часть центральной консоли. К полу и передней панели она  крепится саморезами. Поскольку на нижней части установлены клавиши, прикуриватель, часы, то после выкручивания крепежных элементов, смещаем короб «на себя» (включив на КПП заднюю скорость) и отсоединяем проводку, идущую к указанным элементам (провода лучше пометить, чтобы при сборке не перепутать). После этого короб можно извлечь из салона.
  7. Откручиваем от крана перекрытия подачи антифриза тросик механизма управления.
  8. Отсоединяем от корпуса печки нижнюю часть, в которой размещен вентилятор. Она к верхней части корпуса крепится при помощи 4 защелок, установленных по бокам. Отверткой поддеваем защелки, после чего нижняя часть корпуса опустится вниз. Отводим ее в сторону или полностью снимаем, предварительно отсоединив провода питания электродвигателя вентилятора.
  9. После демонтажа низа корпуса, появится доступ к радиатору, извлечь который можно потянув его вниз за металлические трубопроводы.

Установка радиатора

Отметим, что это только одна из методик разборки печки на ВАЗ-2107. Сливать антифриз не обязательно, можно отсоединять резиновые трубки и без снятия, при этом из системы охлаждения вытечет 1,0-1,5 литра охлаждающей жидкости, которые после сборки доливают. Главное, после отсоединения трубок концы их поднять вверх и закрепить в таком положении.

В процессе разборки можно сразу отсоединить от радиатора трубопроводы вместе с краном перекрытия и  после извлекать сам теплообменник.

В каких случаях необходима замена радиатора отопителя?

Обнаруживается, что не работает печка, обычно, когда нужно обогреть салон. Естественно, это происходит в зимнее время, и ремонт потребуется срочный.

Система отопления ВАЗ 2107

Чаще всего причиной неисправности отопительной системы является радиатор.

Он может не работать по двум причинам:

  1. Утечка охлаждающей жидкости вследствие коррозионных процессов, физического повреждения или естественного износа. О течи агрегата говорит лужа охлаждающей жидкости, которая появляется в ногах переднего пассажира или водителя.
  2. Непроходимость внутренних трубок препятствует свободной циркуляции воздуха через агрегат. Признаком того, что трубки засорились, будет поступающий холодный или едва теплый воздух. Причиной засорения является оседание на трубках продуктов окислительных процессов или же попадание различного мусора и все тех же продуктов окисления.

Схема устройства теплообменника

Надо убедиться, что течет именно теплообменник. Причиной течи может быть патрубок или кран отопителя. Течь можно попробовать устранить пайкой, если на машине установлен медно-латунный аппарат. Но это не гарантирует, что через некоторое время утечка охлаждающей жидкости не возобновиться.

В случае с засорением также можно попытаться исправить ситуацию путем промывки отопительной системы с помощью химических веществ. Но это временная мера. И в первом, и во втором случае необходима замена радиатора отопителя ВАЗ 2107.

Как определить неисправность радиатора печки

Из каких конструктивных элементов состоит автомобильная печка, каждый себе представляет. Конструкция этого устройства скрыта от глаз человека и находится внизу под торпедой. Чаще всего факторами того, что требуется замена радиатора отопителя на ВАЗ 2107, являются:

  1. Печка включается, но при этом не греет.
  2. Протекание радиатора, что проявляется по обнаружению лужи тосола в салоне.

Появление лужи тосола в салоне чаще всего означает, что потек радиатор. Сразу торопиться покупать теплообменник при обнаружении течи в салоне автомобиля не стоит, так как причиной может быть неисправный кран, а также повреждение резинового патрубка.

Еще одним признаком неисправности радиатора на семерке может быть постоянное запотевание лобового стекла в машине. Причиной тому является испаряемый тосол, который под воздействием работы вентилятора и высокой температуры происходит его конденсация. Испарение возникает только в том случае, если повреждение незначительное. При этом будет снижаться уровень охлаждающей жидкости в расширительном бачке под капотом.

Если же стекла не запотевают, тосол не течет, кран отопителя открыт, а печка на ВАЗ 2107 при этом дует постоянно холодным воздухом, то причина может быть также в забивании радиатора. Возникают такие поломки редко, а причиной этого обычно является то, что владелец недавно доливал в ОЖ разные добавки (возможно с целью устранения течи теплообменника двигателя или печки). В итоге эти добавки закупоривают пространство между пластинами, что становится причиной неисправности устройства. Заливать в систему охлаждения загрязненные охлаждающие жидкости и прочие смазки не рекомендуется, иначе это может обернуться серьезными последствиями.

Как снять радиатор печки ВАЗ 2107

Разбираться с тем, как поменять печку на ВАЗ 2107, нужно только после того, как будет точно установлено, что неисправен радиатор. Чтобы локализовать причину поломки, необходимо добраться до теплообменника, снять его и осмотреть. Если он поврежден снаружи, то мелкие дефекты на медных устройствах можно устранить путем пайки. Если же неисправность возникла по причине засорения, то можно попытаться его промыть спец раствором для удаления накипи. В любом случае, если неисправен радиатор, то вы это увидите.

Читайте также:  Замена ручек двери ВАЗ-2107

Для демонтажа радиатора печки на ВАЗ 2107 понадобится стандартный набор инструментов, состоящий из ключей и отверток. Перед началом нужно опустошить систему охлаждения путем слива ОЖ. Только после этого начинаются действия по демонтажу. Пошаговая инструкция, как демонтировать теплообменник с семерки:

  1. Обесточивается электрическая сеть питания автомобиля путем отсоединения клеммы «минус» от АКБ.
  2. Сливается ОЖ. Достаточно будет слить 2-3 литра. Полностью сливать всю жидкость нет необходимости.
  3. В подкапотном пространстве имеются два резиновых шланга, которые крепятся к штуцерам из салона. Надо ослабить затяжку хомутов обоих шлангов, а затем их демонтировать. Проводить эту процедуру нужно исключительно после слива жидкости.
  4. После отсоединения шлангов из них стечет некоторое количество тосола. Чтобы внутрь шлангов ничего не попало, требуется закрыть отверстия тканью.
  5. Ключом или отверткой нужно выкрутить 2 самореза, которыми крепится уплотнительная резинка. После вывинчивания крепежных элементов следует извлечь уплотнитель.
  6. Дальнейшие манипуляции выполняются со стороны салона. Первым делом нужно освободить доступ к устройству, чтобы снять печку на ВАЗ 2107. Для этого вывинчиваются крепежные элементы, которыми крепится полка под торпедой.
  7. Выкручиваются крепежные элементы, которые фиксируют пластиковую панель центральной консоли, с располагающимися на ней часами и прикуривателем.
  8. Перед тем, как пластиковую панель убрать в сторону, необходимо отсоединить провода от часов и прикуривателя и убрать их в сторону.
  9. Снимать нужно и внутреннюю часть бардачка. Это нужно для того, чтобы получить доступ к кранику отопителя, а также для отвода правого воздуховода в сторону. При снятии печки понадобится снимать и левый воздуховод.
  10. Теперь при помощи ключа на «7» требуется выкрутить болт, за счет которого фиксируется трос управления краником.
  11. Сначала нужно снять нижнюю часть корпуса печки, для чего при помощи отвертки необходимо поддеть защелки в количестве 4 штук по 2 с каждой стороны.
  12. Когда защелки будут отстегнуты, необходимо снять нижнюю часть печки, потянув ее слегка на себя. Появляется доступ к вентилятору печки, который если не исправен или скрипит, можно заодно отремонтировать. Если нужна замена печки на ВАЗ 2107, тогда работы по демонтажу продолжаются.
  13. Для демонтажа теплообменника понадобится ухватиться на устройство и потянуть его на себя (с крана стальной тросик уже должен быть отсоединен, если нет, то вывинчиваем крепежный болт). Радиатор выйдет совместно с металлическими трубками и краником отопителя.
  14. На этом процесс демонтажа можно считать завершенным, и если нужна замена радиатора печки на ВАЗ 2107, то вместо штатного, нужно установить новый (желательно с новым краном отопителя).
  15. Если нужен полный демонтаж печки, тогда при помощи гаечного ключа на «10» требуется вывинтить 4 болтовых соединения.

Читайте также:  Сиденья на ВАЗ 2107 — какие подходят и что лучше выбрать

Принцип демонтажа радиатора печки для инжекторных и карбюраторных семерок одинаков.

Как установить радиатор печки семерки

Когда после снятия будет выявлена точная причина неисправной работы радиатора, потребуется либо ремонт, либо замена теплообменника. Если до этого у вас стоял алюминиевый агрегат, то рекомендуется вместо него установить медный трехрядный радиатор. Установка нового радиатора на ВАЗ 2107 своими руками выполняется в порядке обратном снятию. Даже если устанавливается вместо алюминиевого медный агрегат, то сборка отопителя аналогична демонтажу.

При монтаже нового агрегата нужно учитывать следующие нюансы:

  • Ставить только новые резиновые уплотнители.
  • Перед установкой уплотнителей из резины, их рекомендуется смазывать силиконом.
  • При завинчивании крепежных гаек и саморезов, нужно их зажимать без фанатизма, чтобы не выдавить уплотнители, тем самым нарушив герметичность соединений.
  • После сборки всех элементов в салоне, необходимо перейти на завершающий процесс под капотом. Для этого необходимо установить резиновый уплотнитель с двумя отверстиями, а затем надеть шланги на выступающие металлические трубки новоустановленного агрегата.
  • В завершении нужно залить тосол или антифриз, и проверить герметичность системы.

На завершающем этапе после заливки жидкости понадобится также выгнать воздух из системы. Процесс замены не трудный, а на его реализацию уходит не более пары часов времени. Однако лучше потратить 2 часа времени померзнуть в гараже, чем замерзать в салоне автомобиля всю зиму.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

  • крестовая и плоская отвёртки;
  • набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  1. Снимаем минусовую клемму с АКБ.
  2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

    Открутив хомуты, стягиваем шланги с трубок радиатора

  3. Откручиваем саморезы и снимаем резиновый уплотнитель.

    Открутив саморезы, снимаем резиновый уплотнитель

  4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

    Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

  5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

    Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

  6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

    С прикуривателя и часов отсоединяем провода

  7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

    От отопителя необходимо отсоединить правый и левый воздуховоды

  8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

    При помощи ключа на 7 отворачиваем крепёж тросика

  9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

    Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

  10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

  11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

    Чтобы извлечь радиатор достаточно потянуть его на себя

  12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

  13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
  14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

  • Автор: Владимир Долженков
  • Распечатать
Оцените статью:

(10 голосов, среднее: 4.6 из 5)

Поделитесь с друзьями!

Похожие записи:

Печка на ГАЗ 3110: как правильно заменить печку при поломках

Самостоятельно меняем вентилятор печки на ВАЗ 2107

Как и когда менять кран печки ВАЗ 2105-07

Подведём итоги

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.

Особенности демонтажа узла

Вне зависимости от того, какую работу вы планируете проводить, необходимо провести съем отопителя. Теплообменник невозможно демонтировать, не сливая тосол, так как охлаждающей жидкостью будет залита вся печка. До сливной пробки можно добраться лишь установив автомобиль на эстакаду или яму в гараже. Слегка прогрейте двигатель, чтобы жидкость текла быстрее. Остановимся подробно на съеме радиатора:

  1. Открутите крышки на расширительном бачке и теплообменнике.
  2. Подготовьте чистую канистру, подставьте ее под блок цилиндров и открутите пробку. Дождитесь слива тосола, установите заглушку на место.
  3. Перейдите к моторному отсеку. Отверткой ослабьте хомуты, которые держат патрубки отопительной системы. Снимите шланги и трубки кранов отопителя. В этот момент может вылиться немного жидкости. Уберите ее ветошью.
  4. Перейдите в салон и демонтируйте полку для магнитолы или «бороду». В стандартном варианте она крепится на двух саморезах.
  5. За центральной консолью скрывается кран отопителя, который сначала нужно ключом освободить от троса.
  6. Кожух отопителя представляет собой две части, которые представляют собой скобы. Отстегните их и вытяните теплообменник вместе с краном.
  7. Сняв эту деталь, осмотрите ее и демонтируйте кран. Оцените качество прокладки, если она изношена, необходимо установить новую.
  8. Проверьте работоспособность крана.

Читайте также: Как правильно снять коробку на ВАЗ-2107 своими руками

Теперь можно заниматься ремонтом или заменой радиатора. Сборка проводится в обратном порядке, прокладки дополнительно промазываются герметиком, чтобы точно исключить протечки. Как видите, эту работу несложно провести своими руками. Затруднения возникают только в момент слива охлаждающей жидкости и при работах в тюнингованных салонах. После сборки заливайте в расширительный бачок только качественные жидкости, отработанную «незамерзайку» нужно вылить, не смешивайте тосол с антифризом. Новый теплообменник также должен быть качественным. Покупайте запасные части только от известных производителей с отличными отзывами.



Признаки неисправности радиатора печки ВАЗ 2107

Неисправность радиатора отопителя ВАЗ 2107 проявляется в двух вариантах:

  1. Радиатор течет.
  2. Печка не греет.

Если вы неожиданно обнаружите под ногами водителя или пассажира лужу охлаждающей жидкости, то высока вероятность что понадобится замена радиатора печки. Спешить его менять сразу после обнаружения антифриза в салоне не стоит. Сначала необходимо убедиться, что течет именно радиатор, а не патрубок или кран отопителя. Кстати, утечка может проявиться и не в виде лужи антифриза под ногами. Иногда течь не очень большая и вытекающий из радиатора печки горячий антифриз испаряется под действием потока воздуха от вентилятора отопителя. В этом случае стекла начинают запотевать, во время работы печки. Причиной протечки может служить коррозия материала радиатора или повреждение путем физического воздействия. Чтобы устранить протечку, радиатор необходимо демонтировать, а затем или запаять, или заменить на новый.

Если при прогретом двигателе и открытом кране отопителя от печки идет холодный или едва теплый воздух, причина тут в забитом радиаторе отопителя. Чаще всего радиатор забивается, когда автовладелец пытается устранить течь в системе охлаждения двигателя, добавляя в антифриз различные «чудо-добавки», призванные бороться с небольшими протечками охлаждающей жидкости. Да, такие добавки способны забить собой протечку, но точно также они закупоривают и тонкие трубки радиатора. Также радиатор может забиться из-за ржавчины, некачественной охлаждающей жидкости. Пытаться в этом случае лить другие добавки, призванные прочистить систему охлаждения бесполезно. Радиатор необходимо снять и попытаться промыть или же заменить его.

Неисправности радиатора печки

Конструкция элемента и использование для их изготовления цветных металлов и сплавов обеспечивает высокую надежность, в нем ломаться нечему. Но неисправности у радиатора печки все же бывают.

Основные неисправности:

  1. засорение трубок, из-за чего пропускная способность теплообменника падает;
  2. потеря герметичности из образования трещин.

В первом случае засорение сказывается на работе системы обогрева – разогретая охлаждающая жидкость не может нормально циркулировать в отопителе, а значит – и отдать тепло воздуху.
Трещины — причина утечки антифриза, который стекает на пол в салоне. Образоваться они могут на составных элементах радиатора (бачках и трубках) и на трубопроводах, с помощью которых теплообменник соединяется с системой охлаждения двигателя. Течь может и краник перекрытия подачи антифриза.

Если печка не греет или на напольном коврике обнаружены следы антифриза, следует провести ревизию радиатора отопителя салона ВАЗ-2107, а сделать это можно только сняв деталь с авто.

Видео «Замена радиатора печки на ВАЗ 2107»

В этом ролике наглядно демонстрируется, как заменить на ВАЗ 2107 теплообменник отопительной системы (автор видео — Auto Fix Info).

Как устранить течь тосола

Устранить течь тосола можно с помощью герметика, в других случаях проблему решит хомут или ремонта радиатора. Ремонт последнего зависит от материала, из которого он выполнен.Решить данную проблему можно двумя способами: либо отремонтировать машину, либо воспользоваться герметиком. С заменой узлов системы охлаждения можно повременить, если речь идет о течи радиатора, в данном случае с большинством дефектов может справиться специальный герметик. Так что есть большая вероятность, что замена старых деталей на новые может и не понадобиться.

Причина течи в радиаторе


Образовавшееся сквозное отверстие вызывает течь в радиаторе. В движущимся авто температура в бачке системы повышается, растет давление, и охлаждающая жидкость начинает вытекать из трещины. Нередко с обнаружением места поломки возникают трудности, ведь в нерабочем состоянии двигателя жидкость течь перестает, но при этом его поверхность забрызгана или же из под капота валит пар во время работы. Все эти признаки указывают на утечку тосола или антифриза.

Определить место поломки можно путем присоединения к вынутому радиатору компрессора для подкачки шин, при этом все остальные выходы должны быть заглушены. Если компрессора нет, можно поступить проще: опустить радиатор в ванну с водой и по поднимающимся наверх пузырькам определить место повреждения. Наиболее часто радиатор повреждается в местах контактов, где банка радиатора обжата с блоком трубок. Нередко повреждения получают сами трубки или банка. Если характер повреждения не дает возможности использовать герметик, радиатор придется ремонтировать.

Владельцам иностранных машин проще: производители таких авто применяют охлаждающие жидкости, способные светиться под воздействием ультрафиолетового цвета, в результате место течи можно легко обнаружить. Устранить течь тосола можно также с помощью замены или установки дополнительных хомутов. Перед тем как их затянуть, все острые края на соединительных металлических трубах нужно зачистить.

Ремонт радиатора

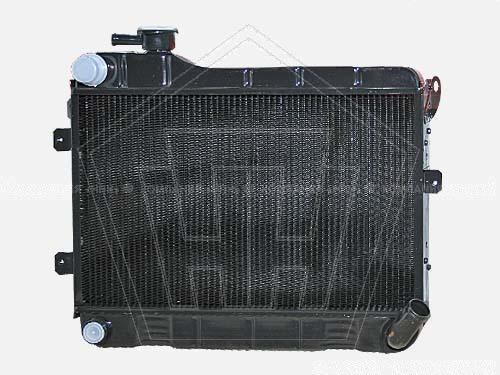

Медный радиатор можно запаять специальным паяльником мощностью не менее 250 Вт. Если течет одна из трубок, ее можно просто зажать, однако в этом случае нужно учитывать тот факт, что она станет нерабочей, а значит отвод тепла от радиатора ухудшится. Алюминиевый радиатор с пластиковыми банками паяется методом холодной сварки. Сначала поверхность нужно обезжирить и высушить, затем обработать двухкомпонентным клеем на эпоксидной основе. По происшествии необходимого интервала времени радиатор можно устанавливать на двигатель.

Однако, необходимо помнить, что все это временные меры: при высокой температуре и давлении в системе течь может появиться вновь.

Течет кран отопителя ваз 2107 что делать. Замечен тосол в салоне

Раз у меня нет теперь машины решил выкладывать полезные советы из инета.
Так же вы можете подписаться на мой личный блог.
britannik-dimon

Замена краника печки ваз 2107 необходима когда он начинает пропускать тосол. Краник радиатора отопителя расположен таким образом, что вытекающий тосол попадает на ковер пола и напитывает его. Особенно это неприятно зимой, когда нет возможности просушить ковер и влага будет долгое время находится в салоне.

Отказ краника происходит обычно весной или осенью, когда кран пытаются либо закрыть, либо открыть. Обычно его открывают осенью при первых признаках похолодания и уже не трогают до теплых весенних дней. Находясь в одном положении, внутренности краника покрываются отложениями грязи или ржавчины и при попытке его закрыть, при повороте крана отложения выводят уплотнитель крана из строя и он дает течь.

Для замены краника печки ваз 2107 приобретается новый краник, при этом желательно приобрести заводской кран, так как сегодня во- первых их великое множество, а во-вторых очень много откровенного брака. Зачастую вновь установленный краник тут же дает течь.

Помимо заводских краников, хорошо себя зарекомендовали двухходовые краники (шаровый кран), но их также множество модификаций и здесь остается надеется на честность продавца и соблюдения технологии изготовления производителем.

Для замены краника печки ваз 2107 необходимо частично слить тосол.
Собственно операция замены идентична на всех классических моделях ваз, кроме 2105 и 07, так как в районе расположения краника печки проходят воздуховоды, мешающие его замене.
Воздуховод необходимо будет снять и здесь существует определенная сложность.

Воздуховод установлен практически без всякой слабины и стоит в посадочных местах очень плотно. Обычно при грубом снятии отламываются пластиковые защелки, и впоследствии воздуховод стоит неплотно и пропускает нагретый воздух мимо воздуховода.

Снимать воздуховод нужно не торопясь, внимательно рассмотрев где расположены защелки.
Для того, чтобы добраться до воздуховода и самого краника, нужно снять перчаточный ящик, отдав саморезы его крепления.

Сняв перчаточный ящик и воздуховод, необходимо отсоединить от краника поводок привода его управления и прижимную пластину троса привода, расположенную на корпусе краника печки.
Затем нужно перейти в моторный отсек и отсоединить патрубки вход и выход идущие на радиатор печки.

Затем отдаются болты крепления краника, где удобнее всего использовать карданчик Х10, им удобнее всего подлезть к болтам.

Да, между патрубками вход/выход, около краника, находится фиксирующая пластина- накладка, ее также необходимо снять.
Сняв старый краник, необходимо снять с него патрубки и переставить на новый краник, используя новые прокладки.

Устанавливается новый краник и дальнейшая сборка ведется в обратном порядке.

Для того, чтобы не попадать в подобную ситуацию с сезонной заменой краников, необходимо время от времени передвигать ручку управления краником из одного крайнего положения в другое. Это не даст скапливаться отложениям и продлит жизнь краника

Наверное, у всех водителей вазовской "классики" возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи - в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Заехав в магазин купил:

Кран сантехнический для горячей воды "бабочка" 1/2" - лучше итальянский, с мягким ходом, латунный
Уголок 1/2" под него - 2 шт.
Штуцер под уголок 1/2"*16 мм - 2 шт. - чем длиннее, тем лучше
Патрубок печки большой (отводящий) - 1шт.
Прокладка крана отопителя - 1 шт.
Герметик силиконовый высокотемпературный (красный)
Хомутики 2-3см - 3 шт.
Фум-лента или лен(думаю, он лучше будет)

Нам понадобятся инструменты: головка на 10 и рожковые ключи, отвертки, пассатижи, круглый напильник, нож или канцелярское лезвие, фонарик.

Для начала нам необходимо слить охлаждающую жидкость из радиатора печки, для этого в моторном отсеке откручиваем хомутик и снимаем отводящий патрубок(6) со штуцера краника(2), сливаем жидкость. Затем в салоне снимаем полку бардачка и полку под панелью для лучшего доступа к кранику печки, они крепятся на обычные саморезы.
Теперь снимаем сам краник(4), для этого откручиваем тросик привода(5) и гайки крепления к радиатору, вынимаем кран из моторного отсека. Делать это надо осторожно, так как возможны подтеки охлаждающей жидкости, оставшейся в радиаторе.
Затем снимаем с краника штуцер, который выходил в моторный отсек, его мы поставим обратно на радиатор печки, благо, фланцы одинаковые.

Теперь предварительно собираем всю конструкцию: к водопроводному крану прикручиваем по уголку(7) на оба конца, на них штуцера(8), на один конец надеваем патрубок(1) со снятым ранее штуцером(2), а другой выводим в моторный отсек. Так как между моторным отсеком и салоном установлена металлическая перегородка(3) с отверстиями меньшего диаметра чем наш новый штуцер, то отверстие необходимо расширить круглым напильником, ну, или дрелью, что под рукой будет. Подгоняем по длине патрубок и, если надо подрезаем, также определяем углы соединения крана с уголками, чтобы удобно было открывать/закрывать кран.
Когда у нас все подогнано, делаем окончательную сборку конструкции. Все соединения предварительно очищаем и обезжириваем. Резьбовые сажаем на фум-ленту или лен, обмазанные герметиком, штуцера мажем тонким слоем, надеваем патрубки и стягиваем хомутами. Прокладку также сажаем на герметик и затягиваем, старайтесь ее не перетянуть, иначе может выдавить. Не забываем про небольшую выдержку герметика как указано на упаковке.
Так как перед контактом с охлаждающей жидкостью герметик должен полностью полимеризоваться, выдерживаем собранную конструкцию около суток до полного высыхания.
Затем доливаем слитую жидкость в бачок и прогреваем двигатель до рабочей температуры с открытым краном, наблюдаем чтобы не было течи и, если надо, подтягиваем.
Правда, со временем на резьбовых соединениях обнаружились сухие высолы антифриза.

Думаю, это из-за того что вместо фум-ленты стоило использовать лен. Ни капли, ни сырости так и не появилось. Печка после доработки стала греть немного лучше в связи с тем, что сечение водопроводного крана больше, чем у стандартного.

Удачи на дорогах!

Заметил как то на днях пару капелек тосола в салоне, рядом с педалью газа, то есть справой стороны печки. Ну думаю радиатор печки потек, надо поменять. Пошел в магазин, говорю радиатор печки на ваз 2104. Продавец мне говорит, есть широкая и узкая, показал мне, один радиатор обычный, другой чуть пошире. Взял обычный, как стоял на других моих четверках, правда на коробке было написано 2101-06, продавец сказал что опять перепутали, когда подписывали. Еще взял 3 силиконовые прокладки. Хотели дать обычные, черные, но я заметил на прилавке эти, розовые и попросил их) Тюнинговые запчасти то не повредят:D

Новый радиатор печки ВАЗ 2105


Радиатор печки и силиконовые прокладки

Ну думаю сейчас за полчасика разберу, и соберу тоже быстренько. На предыдущих четверках уже неоднократно проделывал подобную операцию. Но я не учел одного, на всех других моих четверках стояла пятерошная панель, а тут седьмая!
Как же с этой панелью геморно оказалось снять радиатор печки. Там вентилятор прикручен винтами к воздуховоду который идет на стекло, и все это глубоко в панеле. Пришлось снять пепельницу, засунуть туда руку и короткой отверточкой их открутить. Ну с горем пополам, часа за 3 я разобрал все и извлек радиатор.


Снять бороду на панели 2107 уже не просто, но это все равно оказалось самой легкой частью работы.

Так вот, он оказался шире чем тот который я купил, то есть в ВАЗ 21043 с салоном 2107 радиатор печки такой же, как и в ВАЗ 2101-06, широкий. Ну ладно. Смотрю я значит на свой радиатор, который вытащил, и не вижу подтеков нигде. Думаю что за фигня. Смотрю на патрубок который подходит от крана к печке, о он весь сопливый.
Оказалось тосол вытекал из под крана, тек по поддувалу кожуха печки и капал с правой стороны. Ну как тут подумаешь на кран?
Проклял все, потому что прокладку патрубка крана можно была и так поменять, с боку подлезть.
Открутил кран от печки, оказалось прокладка лопнула, да и повело немного этот нарост типа встулки, которая в трубку от крана вставляется. Радиатор печки то у меня стоял нового образца, с пластиковыми боковинками, вот пластик и повело от температуры и неправильной затяжки. Заметил что одна шпилька притянута к печке, а вторая выкрутилась.

Ну поставил силиконовую прокладку между печкой и краном. Вроде сухо пока.

Силиконовая прокладка


Вот как стоит под краном

Кран тоже заменил, поставил от старой четверки, он мягко ходил, по этому и решил заменить. Как оказалось зря, на фото видно на нем капельку тосола, он сам пропускает. А старый тоже хорошо закрывался, просто тросик с него соскочил, и не двигалась ручка крана на панели, я думал что он заклинил. Потом только заметил что просто тросик зацепился за корпус краника и по этому не двигался. Скоро опять наверное все разбирать, кран менять и радиатор заодно.
Новый радиатор печки отдал обратно в магазин, но прокладки оставил себе, хотя их в подарок дали) Все равно этот радиатор узкий, для пятерки а мне надо широкий.

Является частью системы охлаждения. От его исправности зависит, насколько хорошо будет работать печка в зимнее время. В статье рассматриваются неисправности, при которых необходима радиатора на автомобиле ВАЗ 2107, а также дается пошаговая инструкция, как это сделать своими руками.

Когда необходимо менять?

Кран автомобильного отопителя предназначен регулировать подачу охлаждающей жидкости. Если он открыт, ОЖ поступает в нагретом состоянии в радиатор и нагревает, поступающий извне воздух, циркулирующий благодаря вентилятору. Нагретый воздух служит для обогрева салона в зимнее время. На летний период краник перекрывает поступление ОЖ в радиатор, и она идет, обходя печку, поэтому не влияет на микроклимат салона.

Замена краника отопителя необходима в случае его заклинивания. Это происходит из-за окисления запорного механизма, а также загрязнений, которые откладываются на внутренних стенках.

Часто краник печки приходится менять, если он начал протекать, что является следствием разгерметизации его корпуса. В этом случае снижается уровень ОЖ в расширительном бачке, на полу под ногами переднего пассажира появляется мокрое пятно, которое образуется вследствие течи, появляется специфический запах тосола или антифриза.

В основном корпус кранов отопителей не разбирается, поэтому их ремонт невозможен. Если выявилась неисправность, деталь необходимо заменить (автор видео — Джена Пон).

Инструкция по замене

Ремонт краника отопителя состоит в его замене. Это не сложная процедура, поэтому выполнить ремонт можно в домашних условиях.

Инструменты и материалы

Для проведения процедуры нужно приготовить инструментарий и необходимые материалы:

  • набор ключей;
  • крестообразную отвертку;
  • новый кран;
  • плоскогубцы;
  • хомут с диаметром около 23 мм;
  • резиновые прокладки;
  • ветошь;
  • герметик;
  • емкость для слива рабочей жидкости;
  • охлаждающая жидкость.

Решая вопрос, какой лучше керамический кран или металлический, лучше приобретать изделие с керамическим запорным механизмом. Он отвечает всем требованиям, предъявляемым к пропускной способности и креплениям. Кроме того, он прослужит долго, так как керамика не подвержена окислительным процессам.

Этапы

Для того, чтобы удобнее было выполнять ремонт, автомобиль лучше установить на смотровую канавку или загнать на эстакаду либо подъемник.

В целях безопасности работу следует выполнять на остывшем двигателе.

Замена крана отопителя ВАЗ 2107 осуществляется поэтапно:

  1. Начинаются работы со слива ОЖ. Для этого сначала снимается защита картера.
  2. Далее под радиатор следует подставить приготовленную тару, открутить сливную крышку на радиаторе и слить охлаждающую жидкость.
  3. На следующем этапе открываем капот и отыскиваем патрубки, идущие к радиатору отопителя. Они расположены ближе к пассажирской стороне. Ослабляем хомуты, открутив отверткой крепления, и отсоединяем патрубки. Ключом на «7» откручиваем крепежные болты, удерживающие радиатор.
  4. Для выполнения следующего этапа работ, необходимо переместиться в салон на пассажирское место. Крестообразной отверткой выкручиваем саморезы, которые фиксируют корпус бардачка. Демонтируем перчаточный ящик.
  5. Далее, открутив саморезы, фиксирующие вещевую полку, демонтируем ее.
  6. Под полкой находится краник печки. Чтобы получить доступ к нему, нужно снять правый воздуховод. Для этого необходимо ключом на «10» открутить гайку кронштейна и отцепить воздуховод от защелок, которые его фиксируют.
  7. Выкрутив ключом на «7» болт крепления кожуха тросика, который управляет краном, снимаем наконечник с рычага крана.
  8. Открутив крепежные болты, демонтируем краник.
  9. На штатное место устанавливаем новую деталь, поменяв при этом прокладки и смазав место соприкосновения с радиатором герметиком.
  10. Крепим тросик, проверяя его натяжение. Устанавливаются детали на место в обратной последовательности.
  11. Далее закручиваем пробку на радиаторе и заливаем тосол или антифриз. Проверяем, чтобы не было нигде течи. Теперь можно прикручивать бардачок.

На этом замена крана печки ВАЗ 2107 завершена. Зная, как заменить краник печки ВАЗ инжектор и выполнив все своими руками, можно сэкономить на обслуживании автомобиля в автосервисе.

Среди автолюбителей бытует мнение, что замена крана отопителя ВАЗ 2107 производится при его протекании. Это не совсем так. В большинстве случаев его приходится поменять в связи с его заклиниванием, причиной которого являются откладывающиеся внутри загрязнения. И обнаруживается этот неприятный факт при попытке открыть или закрыть его при смене температуры окружающей среды – весной или осенью. Конечно, бывают случаи, когда кран начинает течь, и на коврике под ногами пассажира находится мокрое пятно, образовавшееся от вытекшей охлаждающей жидкости.

В обоих случаях решение только одно – немедленная замена крана отопителя. Для этого необходимо приобрести новый кран (лучше керамический), запасные резиновые прокладки под кран и патрубок и хомут диаметром до 23 мм, если вы его еще не установили взамен заводского. Некоторые владельцы автомобилей ВАЗ устанавливают вместо стандартного заводского крана отопителя обычный сантехнический. Такой вариант имеет ряд преимуществ, но он не применим для автомобилей ВАЗ 2105 и 2107 из-за наличия воздуховодов, которые закрывают к нему доступ.

Замена краника не требует применения специального инструмента, вам понадобятся:

  • Ключ на 7;
  • Ключ на 10;
  • Пассатижи;
  • Крестообразная отвертка.

Сразу же ответим на вопрос, чем обусловлена замена обычного краника на керамический. Практика показала, что керамический кран лучше, так как лишен всех недостатков стандартного. При этом он полностью соответствует всем требованиям, как по креплениям, так и по пропускной способности. Именно по этим причинам специалистами рекомендована замена стандартного вазовского краника отопителя на новый, имеющий керамический запорный элемент.

Работы выполняют на остывшем двигателе, чтобы избежать возможных ожогов. Сначала необходимо под капотом отсоединить подающий патрубок.

Далее, в салоне снимаем вещевую полку и корпус бардачка, под которыми находится краник отопителя. В автомобилях ВАЗ 2105 и 2107, для получения доступа к крану необходимо снять правый воздуховод, тогда как в остальных классических моделях воздуховод отсутствует.

Снимать воздуховод на ВАЗ 2107 необходимо особенно аккуратно, так как кроме гайки крепления, которая легко откручивается ключом на 10, он плотно держится на защелках. Следует аккуратно снять воздуховод со всех защелок, не сломав их, иначе будет нарушена герметичность системы подачи воздуха, и как следствие, снижена ее эффективность. Если, несмотря на всю аккуратность, воздуховод повредился, лучше его заменить или тщательно загерметизировать при сборке.

  • Откручивается болт крепления кожуха троса управления и его наконечник снимается с рычага крана;

  • Откручивается два болта крепления крана к печке, при этом необходимо учесть два момента:
    • Зафиксировать нижнюю гайку в пазу, чтобы она не выпала. Это можно сделать при помощи пластилина;
    • При снятии крана с печки, вытечет некоторое количество охлаждающей жидкости. Поэтому лучше подложить под него губку или тряпку;
    • Вся конструкция вынимается из корпуса;
    • Откручивается металлический переходник, предназначенный для одевания подающего патрубка.

Старый кран отопителя снят, можно приступать к установке нового. При этом выполняется замена старых резиновых прокладок новыми.

Работы выполняются в обратной последовательности и никаких затруднений вызвать не должны, кроме одного момента – при фиксации кожуха управляющего троса убедитесь, что движение рычага управления краном отопителя полностью открывает и закрывает его. В противном случае следует подрегулировать крепление кожуха, до достижения положительного результата. Далее необходимо надеть и затянуть хомутом подающий патрубок.

Прежде чем приступать к сборке воздуховода, необходимо убедиться в герметичности системы. Для этого нужно завести и прогреть двигатель. Таким образом, вы убедитесь в отсутствии протеканий в местах крепления крана отопителя и удалите возможные воздушные пробки в системе охлаждения. Если все нормально, и охлаждающая жидкость не протекает, можно смело устанавливать на место воздуховод, корпус бардачка и полку. В последнюю очередь проверьте уровень охлаждающей жидкости, при необходимости – долейте.

На этом замена крана печки закончена. Выполнив эту работу самостоятельно один раз, в дальнейшем вы сможете заменить краник печки без особых проблем. Следует лишь помнить об особенностях ВАЗ 2105 и 2107 на тот случай, если вам понадобиться замена крана в других автомобилях марки ВАЗ.

Замена радиатора печки на ВАЗ 2107. Как и что делать

Многие водители знают, что замена радиатора печки на ВАЗ 2107 - явление не редкое. Это связано с особенностями строительства системы отопления на Жигулях. Поэтому любому владельцу автомобиля данной модели желательно знать, как правильно работать по замене. Следует отметить, что отопление на ВАЗ 2107 практически идентично «копейке».

Отличие воздуховодов в некоторых нюансах.Также процесс замены здесь полностью такой же, на «семерке» еще немного про магнитную панель и бардачок. Поэтому с задачей легко справится тот, кто поменял отопитель на любую из классических моделей ВАЗ. Ну а остальным будет полезно узнать, как определить неисправность радиатора. И как поменять без проблем.


Признаки поломки


Замена радиатора печки на ВАЗ 2107 , это несложно, но для начала необходимо определить случаи, когда его нужно менять, ну или хотя бы снимать:
  • .Обычно это определяется лужей антифриза под ногами водителя и / или пассажира. Такая неисправность может появиться в любое время года. Желательно как можно быстрее заменить. Ведь испарение антифриза токсично;
  • Печь дует холодным воздухом Обычно это наблюдается зимой. В этом случае сначала проверьте кран радиатора, не исключено, что он просто закрывается. Если с ним все в порядке, то необходимо снять радиатор и разобраться в причинах поломки.
Первая из описанных проблем приводит к замене радиатора. Конечно, его можно искать, но на практике это не имеет смысла. Приобрести новый радиатор намного проще. Во втором случае может помочь замена крана, часто выходит из строя. Но, точную причину можно назвать, только сняв устройство с автомобиля.

Есть один небольшой нюанс, который нужно учитывать при покупке нового радиатора. Если вы хотите получить более благоприятный климат в салоне, постарайтесь найти радиатор из меди.Такой утеплитель намного эффективнее отдает тепло. Но алюминий прослужит намного дольше. Поэтому ваш выбор - комфорт или срок службы.

Замена


Так как радиатор отопления интегрирован в систему охлаждения, то перед началом работ заводим литр антифриза для восполнения потерь теплоносителя. У производителя перед блоком цилиндров какие-то работы с ТЭНом. Но, в принципе, и без этого можно обойтись.Для действий вам потребуются отвертки, набор ключей. Также лестна небольшая емкость для сбора антифриза с радиатора. Работа состоит из следующих этапов:
  • Отвинчивание (2 винта) панели магнитолы, а также демонтаж пододеяльника;
  • Получив доступ к вентилятору, открутите его;
  • В подкапотном пространстве сняты шланги с трубок крана отопителя, а также с фольгированной печки. Для этого необходимо снять с них хомуты.Выпрямляя шланги, будьте осторожны, не повредите руки о коллектор;
  • Головкой на 7 откручиваем пару винтов и снимаем уплотнительное отверстие;
  • салонный
  • откручиваем трос кожуха управления системой отопления и снимаем с рычага;
  • Радиатор осторожно снять. Для этого нужно вытащить трубки из перегородки между кабиной и моторным отсеком;
    На радиаторе сняли, с помощью ключа на 10 снимаем обратную трубку и кран отопителя;
  • Проверить кран отопителя.Часто оказывается забитым различными отложениями. Если возникла проблема с его открыванием-закрыванием или уменьшилась его пропускная способность, то кран следует заменить;
  • Далее смотрим состояние самой печки. Если протекает, лучше сразу заменить на новый. Важно проверить это на пропускной способности. В некоторых случаях работоспособность радиатора можно восстановить, промыв его. Он берет сильный и прогоняет нагреватель с помощью компрессора. Если есть повреждения тюбиков или они не промываются, то вам также придется отправиться в магазин за новым устройством;
  • При обратной сборке радиатора нужно поставить новые резиновые прокладки, старые могут дать течь;
  • Дальнейшая сборка производится в обратной последовательности.Желательно установить новые фиксаторы в подкапотном пространстве. Также обратите внимание на состояние шлангов, если на них есть трещины, лучше их заменить.


Последний шаг - отрегулировать режущий трос крана печи. Он должен обеспечивать полное открытие и закрытие крана.

После всех работ все навесное оборудование проверяется на герметичность. Еще нужно выбить воздушную пробку из системы охлаждения. Для этого откройте расширительный бачок и запустите двигатель на несколько минут.После этого можно доливать в систему, не хватая охлаждающей жидкости. И наконец собираем бардачок и магнитолу.

Заключение . Все водители понимают, что исправная печка зимой повышает уровень комфорта и безопасности. Поэтому замена радиатора печки на ВАЗ 2107 при неисправности - первостепенная задача. Работа не сложная и под силу даже начинающему механику.

Ремонт радиатора

: 3 паяльника для правильного восстановления

Радиатор вашего автомобиля необходим для правильной работы двигателя, и если в нем есть дыра или течь, потребуется ремонт радиатора или пайка .Если отверстие или утечка в вашем радиаторе не слишком велики или широки, вы можете припаять его закрытым и устранить утечку. Однако для достижения наилучших результатов при пайке радиатора вам следует знать кое-что. Итак, вот несколько полезных советов, как устранить утечку в радиаторе вашего автомобиля.

Тщательно очистите область пайки

Перед тем, как приступить к устранению утечки в радиаторе вашего автомобиля, вы должны убедиться, что область вокруг утечки полностью чиста и не имеет каких-либо препятствий.Обязательно удалите всю краску с протекающего радиатора с помощью небольшой шлифовальной машины или щетки из стальной проволоки. Однако при очистке области для пайки будьте осторожны, чтобы не вызвать дополнительных повреждений, которые могут увеличить размер отверстия или утечки. Радиатор обычно изготавливается из более мягких металлов, и его должно быть относительно легко очистить перед использованием. При очистке поврежденного участка радиатора используйте качественное обезжиривающее средство или очиститель тормозов, чтобы обеспечить лучшее сцепление между паяльной проволокой и радиатором.

Используйте паяльник высокой мощности и толстую проволоку

Перед тем, как приступить к пайке радиатора, убедитесь, что у вас есть паяльник высокой мощности и толстый или очень толстый паяльный провод. Паяльники с малой мощностью не производят тепла, необходимого для правильного плавления паяльной проволоки и радиатора. Вообще говоря, паяльники для хобби потребляют всего около 30 Вт. Итак, выберите сверхмощный паяльник мощностью 60 Вт или более, так как эта мощность потребуется для получения подходящего уровня тепла для пайки негерметичного радиатора.

Нагреть радиатор паяльником

При пайке негерметичного радиатора сначала нагрейте поврежденный участок радиатора. Прижмите кончик паяльника к радиатору, пока он не станет достаточно горячим, чтобы легко принять припой и провод. После того, как вы нагрели негерметичный участок радиатора, медленно впаяйте провод в радиатор. Обязательно полностью закройте трещину или отверстие достаточным количеством припоя, чтобы предотвратить утечку после завершения ремонта.

Отшлифовать до плоской поверхности

После того, как вы закончите пайку поврежденной части радиатора, вам нужно будет отшлифовать эту область до некоторой степени гладкости. Для этого можно использовать небольшой шлифовальный круг или стальную щетку. При шлифовании отремонтированной области радиатора старайтесь удалить только заусенцы или острые кромки, которые остались в области пайки. На самом деле нет необходимости шлифовать паяную область до тех пор, пока она не будет на одном уровне или на одном уровне с остальной частью радиатора.Цель состоит в том, чтобы просто добиться полу гладкой поверхности, которая продержится долго и предотвратит протекание радиатора.


Связанные вопросы и ответы

Как узнать, что ваш радиатор небезопасен для пайки?

Все пайка радиатора безопасна. На самом деле нет условий, которые делают пайку радиатора небезопасной. Если автомобиль довольно старый и радиатор разваливается, вероятность того, что пайка поможет, очень мала. Если у вас есть небольшая утечка в радиаторе, его закрытие часто является лучшим способом устранить утечку.Перед тем, как прибегать к пайке, рекомендуется попробовать герметик для герметизации, но если это не устранит утечку, следующим шагом будет пайка. При пайке радиатора важно соблюдать осторожность, так как металл, из которого они сделаны, очень хрупкий и его можно легко повредить. Какова наиболее вероятная причина протечки радиатора автомобиля?

Самая частая причина протечки радиатора автомобиля - возраст или столкновение. По мере старения автомобиля металл в радиаторе начинает разрушаться.Чем больше миль пробегает автомобиль, тем он тоньше и слабее. Соль на дорогах, камнях и другом дорожном мусоре может вызвать утечку в радиаторе. Другая частая причина - столкновение. Если ваш автомобиль даже слегка изгибается, это может привести к повреждению радиатора. Также важно использовать в радиаторе подходящую охлаждающую жидкость. Неправильный тип или тот, который не разбавлен должным образом, также может вызвать повреждение радиатора. Какие сети автомобильных магазинов известны тем, что обслуживают радиаторы автомобилей?

Практически любая автомастерская полного цикла выполнит обслуживание радиатора автомобиля .Midas, более известная своей тормозной системой, также хорошо отзывается как потребителями, так и отраслевыми экспертами за обслуживание радиаторов. Предлагают как ремонт, так и замену системы охлаждения двигателя. Еще одна национальная сеть, которая отлично справляется с радиаторами, - это Tyres Plus. Хотя продажа шин является их основным бизнесом, они также предоставляют мастерскую по ремонту с полным спектром услуг. Важно помнить, что многие из этих магазинов находятся в индивидуальном владении и управлении, поэтому постарайтесь прочитать отзывы о местных магазинах, чтобы убедиться, что они работают качественно. Это нормально, когда вентилятор радиатора автомобиля остается включенным после выключения автомобиля?

Вентилятор радиатора автомобиля часто работает в течение нескольких минут после выключения автомобиля. Это не проблема, если он выключается через пять минут или около того. Если он продолжает работать, вероятно, проблема с датчиком или реле вентилятора. Если это так, вам следует передать автомобиль на проверку профессионалу. Если вентилятор продолжает работать каждый раз, когда вы выключаете автомобиль, проверьте уровень охлаждающей жидкости и, возможно, промойте радиатор.Если вентилятор работает все время, это означает, что радиатор не выполняет свою работу так хорошо, как мог бы. Промывка радиатора может повысить его охлаждающую способность.

Улучшение печки на ВАЗ 2107. Модернизируем и меняем печку на "семерку" своими руками. Далее беремся усовершенствовать воздуховоды семи печки

.

Обогрев салона классики ВАЗ - это хорошо, но морщинка печей ВАЗ 2107 своими руками преследует только одну цель, даже лучше сделать.Для владельцев автомобилей, проживающих в южных районах, этот вопрос не так актуален. Но жителей северных регионов все больше увеличивается. Они гораздо чаще переносят сильный мороз и ледяной холод в салоне. Дело в том, что на зимних дорогах проходит «семерка», водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет повысить тепловые характеристики в салоне автомобиля, а значит, комфорт нахождения в машине в машине в холодное время года - это не только водитель, но и пассажиры.Особых работ при выполнении таких работ не предвидится, а значит, находится под властью самостоятельного выполнения владельцев данной модели ВАЗ.

Несколько слов об отсутствии обогрева семерки

Их не так много отмечают, но все же они есть. К ним можно отнести следующие проблемы:

  • Недостаток теплого воздуха в области задних сидений;
  • Слабый поток воздуха от левого дефлектора;
  • Шумная работа электродвигателя отопителя;
  • Частые протечки кранов.
Как видно из списка, недостатки полностью устраняются самостоятельно, о чем мы и поговорим в этой статье. Он рассмотрит следующие вопросы:.
  • Как меняется штатный кран печки;
  • Устранение неисправности радиатора;
  • Модернизация дефлектора левого

Замена штатного крана отопителя

Данный узел устанавливается в салоне в районе ног переднего пассажира.Многие владельцы не знают о его существовании до тех пор, пока не произойдет утечки охлаждающей жидкости в салоне. Для салона, пол которого покрыт ковролином, это не очень хорошо. Много проблем с его чисткой, сушкой, особенно в холодное время года.

Установка нового крана решает проблему, но бывает, что только на короткое время. Это заставляет владельцев изобретать что-то новое, и они придумывают. Вместо штатного крана устанавливается изогнутая труба. Утечки устраняются, но появляются другие проблемы.Отсутствие крана в системе не даст возможности регулировать подачу охлаждающей жидкости в радиатор печки. Это приведет к тому, что в теплое время года в машине будет слишком жарко.

Авторы этой идеи предлагают на лето перекрыть поступление жидкости в радиатор печки, а в холодное время его возобновить. Это не совсем удобно, так как летом возможны ситуации, когда в салон забирается подача теплого воздуха. Например, исключить.

Поэтому лучшим выходом в такой ситуации будет установка крана для воды в подкапотном пространстве машины. Это тоже не лишено недостатков, так как каждый раз, чтобы регулировать подачу жидкости в радиатор печки, необходимо останавливаться и залезать в моторный отсек.

Как избавиться от проблем с радиатором печки? Специалисты

утверждают, что более 30% всех проблем с обогревом салона возникает именно из-за радиаторов.На семь можно установить различные радиаторы, медные или алюминиевые. Они имеют свои особенности эксплуатации и несколько отличаются по размерам. Самая частая причина неудовлетворительной работы - засорение ячеек радиаторов, которые необходимо очистить.

Чтобы проблем с засорением было меньше, необходимо использовать качественную охлаждающую жидкость, стараться не использовать порошковые герметики для устранения протечек, исключить использование воды в качестве охлаждающей жидкости. Он способствует быстрому разрушению тонких стенок алюминиевой трубки радиатора.«Левый» Тосол, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ систем охлаждения и нагрева.

В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного узла, не получится, нужна определенная работа по доработке. Чаще всего при переделках используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого узла имеет более высокие обороты, менее шумный, более экономичный.

О порядке проведения такой замены

Работу можно выполнять примерно в такой последовательности:

  • В снятом пластиковом кожухе печи нужно разрезать кожух внизу кожуха. Это связано с тем, что вентилятор «восьмерки» несколько длиннее штатного аппарата;
  • Необходимо обрезать гребешок, подающий воздух на пол машины;
  • Следующим этапом будет установка нового узла вместо штатного вентилятора и надежного крепления;
  • Подключите прибор к бортовой сети автомобиля.При этом используются кнопка и дополнительные резисторы от ВАЗ 2108 . .
После такой доработки в салоне станет заметно теплее.

Модернизация дефлектора переднего левого

Как уже отмечалось ранее, одним из недостатков системы обогрева данной модели ВАЗ является слабый приток воздуха от левого переднего дефлектора. Это доставляет водителю неудобства во время движения, так как боковое стекло зажато. Это ухудшает обзор, что может привести к возникновению аварийной ситуации.Мастера нашли выход из такой ситуации.

Для увеличения подачи теплого воздуха в дефлектор стали устанавливать малогабаритные вентиляторы. Компьютерные устройства очень хорошо справляются с этой работой, они небольшие и экономичные. Для их установки нужно снять дефлектор и подготовить место для вентилятора. Когда он подключен к бортовой сети, вам необходимо предусмотреть отдельный коммутатор.

Как видите, возможностей для улучшения довольно много. Доработка печки ВАЗ 2107 своими руками в домашних условиях.Все зависит от ваших навыков и умений, а также финансовых возможностей для приобретения определенных материалов и инструментов.

Одно из самых слабых мест автомобиля ВАЗ-2107 - печка. Без налаженной системы отопления в салоне тяжеловато на долгую зиму, что так характерно для нашей страны. К тому же некачественный нагрев приводит к замерзанию стаканов. Разберемся, как улучшить печку на автомобиле ВАЗ-2107.

Основные проблемы печки

Решить проблему плохого отопления можно, только зная его слабые места.Чаще всего необходимость улучшения узла возникает по причинам:

  1. Проточный кран системы отопления.
  2. Подача воздуха низкого качества.
  3. Низкий уровень подачи дефлектора воздушной струи.
  4. Громкий шум при работе системы отопления.

Таким образом, можно повысить температуру в салоне зимой, если заменить кран и дефлектор, устранить проблемы с радиатором, модернизировать вентилятор. Эти переделки несложно сделать своими руками, но они существенно повысят качество отопительной системы.

Простой режим модернизации

Радиатор на ВАЗ-2107 дает достаточно тепла, поэтому менять его не стоит. Самый простой способ настройки выглядит следующим образом:

Обратите внимание на последний пункт, если не заменить резистор и выключатель, то все остальные действия будут напрасными, так как выключатель ВАЗ-2107 работает с меньшим током. От работы с мощным двигателем от «девятки» тает. Если оставить сопротивление с «семерки», это не даст мотору работать на полную мощность.

Комплекс тюнинга печки

Если вы уже не начинающий автолюбитель и не боитесь трудностей, можно внести более серьезные изменения. С его помощью нужно установить улитку от автомобилей ВАЗ-2108-2109. После такой доработки поток воздуха увеличится, и плита будет работать тише.

При такой форме настройки эффективность печки повышается в 3 раза. Качественный обогрев салона и стакан стаканов.

И снова холода.У тех, у кого на ВАЗ 2107 плохо греет обогреватель салона, возникает вопрос - как сделать так, чтобы "печка" лучше прогревалась? У большинства автовладельцев семерка вызывает недовольство работой печки, или отопителя салона. Действительно, у классики этой марки духовые шкафы очень низкие.

Но эту проблему можно решить доработкой печки своими руками. Для улучшения работы каменки не потребуются специальные инструменты или навыки, все выполняется с помощью средств защиты.

Почему печка на ВАЗ 2107 плохо греется, причины:

Частая причина - гарантия двигателя.

Знаки - указатель температуры в белой зоне, двигатель долго прогрет. При температуре на Стрит -20 за 8-10 минут работы двигателя на холостом ходу он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).

Если температура поднялась меньше - плохо (термостат неисправен), выше хорошо. Далее нужно проехать 1-2 передачи, и через 5-8 минут температура должна подняться до 80 градусов (граница зеленой и белой зоны).Если двигатель не прогрелся до 80 - термостат под замену!

Воздух в системе охлаждения.

В первую очередь в расширительном бачке необходимо проверить уровень антифриза и исправность пробки радиатора. При неисправности пробки радиатора в системе останется воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и холодного воздуха в салоне соответственно.

Печка плохо дует с левой стороны

Полностью открыта нижняя заслонка или сломан замок.Для полного выдувания стекла эту заслонку необходимо накрыть. Если он не закреплен, можно использовать резинку, зацепив ее за ручку «присоски» или еще где-нибудь.

Доработать печку ВАЗ 2107 на редкость получше.

Как показывает практика, он дает достаточное количество тепла и его улучшения не требуется. Итак, чтобы повысить эффективность каменки, нужно доработать систему нагнетания. Перемешать герметиком все воздуховоды, особенно в местах их соединения.Особенно это актуально для автомобилей ВАЗ 2105 - 2107, что связано с особенностями конструкции воздуховода.

Замена моторчика печки.

Усовершенствовать печку, возможна установка вместо двигателя крыльчатки, установка улитки, применяемая в ВАЗ модели 2108-2109. Такая настройка увеличивает воздушный поток и снижает шум. Мотор, используемый в этих моделях, отличается семизначным увеличением скорости вращения и большей мощностью. Для ее установки требуется небольшая доработка корпуса печки - из-за большего размера необходимо снимать гребешок, направляющий поток воздуха к ножкам.

Крыльчатку можно оставить родной, но нужно увеличить в ней отверстие диаметром до 7 мм, под мотор восьмерки из восьмерки.

Такая доработка печки требует еще и замены переключателя и резистора. Обе детали взяты из той же модели, что и мотор. Выключатель ВАЗ 2107 рассчитан на меньший ток, и при работе с мощным двигателем может просто плавиться. Родное сопротивление ВАЗ 2107 не даст мотору работать на полную мощность, и для этого меняют резистор.

Начнем с полной разборки корпуса отопителя. Снизу печки вырезано практически все, кроме крепежа и каркаса. Далее делаем корпус для улитки. Для этого можно использовать любой прочный материал - поликарбонат, пластик, оргстекло и др. Из выбранного вами материала вырезаются четыре стенки будущего корпуса и прикручиваются к дну плиты.


После всех проделанных действий нижняя деталь износится на средней, предварительно снимите диффузор.Размеры нужно отрегулировать так, чтобы улитка точно входила в корпус и не выступала для крепления радиатора, расположенного на средней части.


На данном этапе работ стоит обратить особое внимание, если корпус большой, то у вас не получится установить печь на штатное место. После точной подгонки размеров нового корпуса все стыки нужно разметить герметиком.



Возьмите воздуховоды.Вы можете воспользоваться доступными сантехническими шлангами и манжетами. В новом корпусе печки внизу с двух сторон вырезаны отверстия, подходящего диаметра для манжет. В них устанавливаются шланги - сторона соединяется с правым и левым воздуховодами, нижняя сторона ножек, для исключения потока теплого воздуха.

Для обогрева задних пассажиров можно дополнительно установить пару шлангов большей длины. И количества тепла, отдаваемого радиатору печки, и мощности улитки вполне хватает.Расположение боковых воздуховодов и комбинации шлангов промаркировано герметиком, чтобы исключить потерю теплого воздуха.

Такая доработка повысит КПД печки на ВАЗ 2107 в 2-3 раза, так как качество выдувания стекол, большой поток теплого воздуха не позволяет сдвинуть окна и обогреть салон. Такие доработки отопителя салона доступны каждому и не требуют больших затрат.

Печка Альтеп (улитка) ВАЗ-2108 на ВАЗ-2107: Видео

Примечание: следует помнить при установке улитки и двигателя, выключатель обязателен.Убедитесь, что предохранитель печки имеет номинальный ток, необходимый для работы доработанной печки.

Многие автолюбители пытались незначительными усилиями улучшить обогрев салона ВАЗ 2107, но так и не добились эффективного результата. Можно, например, уплотнить стыки рукавов-воздуховодов насадками или каким-то образом перераспределить потоки воздуха, но в целом температура в салоне остается на прежнем уровне. Чтобы в кабине ВАЗ 2107 действительно стало тепло и уютно, необходимо значительно увеличить подачу горячего воздуха через радиатор печки.

Но дело в том, что на ВАЗ 2107 слишком маленький вентилятор, он не может создать необходимый поток теплого воздуха в салон, не помешало бы поставить на место вентилятор более мощный, например от автомобиля ВАЗ 2108. Если сравнивать вентиляторы между собой, то ясно: мотор вентилятора от ВАЗ 2107 потребляет ток 4,5 А при скорости 3000 оборотов в минуту, а от ВАЗ 2108 - 14 А при 4100 оборотах в минуту. Перед тем как приступить к работе, нужно заранее расставить фронт работы.Снимаем с салона ВАЗ 2107 низ печки, это кожух с прикрепленным к нему электровентилятором. Демонтируем штатный электровентилятор, он нам больше не понадобится. Мотор от ВАЗ 2108 немного длиннее, чтобы он плотно ложился на кожух, один из аэродинамических гребней, направляющий поток воздуха к ногам, нужно срезать., Это позволит полностью забить нижнюю крышку. Что делать с крыльчаткой? Придется его убрать и доверить функции стандарту для классики пятилопастного вентилятора.КПД у Гиса, по сравнению с «Колесом БЕЛИЧ» ВАЗ 2108, ниже, потому что его мотор в три раза мощнее, но самый низкий, с аэродинамической точки зрения, ротор нового мотора будет вращаться с частотой выше 4100 оборотов в минуту.

Отверстие в крыльчатке увеличиваем в диаметре и аккуратно вставляем в него вал от нового электродвигателя. На этом этапе нужно убедиться, что вся конструкция в собранном виде поставлена ​​на свои места. Перед установкой доработанного отопителя на автомобиль нужно попробовать сразу подать питание на мотор, проверив тем самым его работоспособность.Остается определиться со встроенным резистором. Его задача - обеспечить «тихий» режим работы печки, однако в результате доработанный обогреватель прогоняет слишком много воздуха, возникает сильное гудение. В этом случае имеет смысл поменять штатный резистор на восьмерку. Так же ставим выключатель электровентилятора от ВАЗ 2108. Причина замены в том, что штатная деталь не рассчитана на большой ток и при длительной работе в один прекрасный момент перегреется и оплавится. В холодное время года вы сразу почувствуете все преимущества улучшенной печи.Внимание! Поскольку расход воздуха увеличивается за счет увеличения расхода, работа печи на максимальном режиме будет сопровождаться повышенным уровнем шума. Однако когда на улице минус тридцать или даже ниже, то на этот недостаток просто не обращаешь внимания.

Оптимизация вазовой печки не так уж и сложна, имея под рукой несложные инструменты, а также доступ к деталям от отопителя другой машины этой марки, например «восьмерки» или «девятки», характеризующиеся большей мощность, по сравнению с этой версией авто.Особых навыков не потребуется - достаточно знать устройство обогревателя и иметь стандартный набор инструментов и материалов.

На что именно обращают внимание при доработке печки Вазовской "семерки"

Следует отметить, что радиатор печки ВАЗ добросовестно справляется со своей функцией в расчете на тепло от ТЭНа, а вся проблема плохой работы печки в несовершенном устройстве системы обдува. Поэтому доработка системы обогрева ВАЗ «семерки» - это по сути простейшая настройка, заключающаяся в замене отдельных деталей и узлов отопителя, а также усовершенствовании системы воздуховодов, подающих теплый воздух к ногам водителя. .Самый простой и эффективный способ провести тюнинг - модернизировать печку более мощным мотором и дополнительными шлангами, которые врезаются в корпус отопителя и направляют поток нагретого воздуха в салон.

Что нужно для доработки печки ВАЗ-2107

В первую очередь вам понадобится печка от другого автомобиля ВАЗ более новой модели (подойдет G8 или «Девятка»). Его двигатель имеет большую мощность и солидное количество оборотов, что делает производство теплого воздуха более эффективным.Но из-за того, что размер мотора немного превышает габариты печки «семерки», придется снимать гребешок на дне корпуса, который сносит вам ноги во время работы печки.

Следующее, что нужно поменять - это резистор и выключатель, в связи с тем, что мощный мотор печки может попросту расплавить не предназначенные для такой мощности детали. Также специалисты по ручному тюнингу советуют поменять двигатель с крыльчаткой родной печки на более новую «улитку», имеющую «восьмерку» или «новелу».

Как проходит доработка отопителя ВАЗ "семерка"

Достаточно отрезать кусочки пластика размером с «улитку» и соединить их между собой и после примерки размера зафиксировать на дне корпуса печки. Если у вас есть пластиковый контейнер или подобный резервуар из поликарбоната размером с улитку, вы можете его использовать, но при этом необходимо убедиться, что он выдерживает нагрев. Улитка должна плотно входить в изготовленный корпус, не говоря уж о прибоях радиатора.

Очень важно соблюдать пропорции новой детали в составе каменки, так как при увеличенных размерах корпуса улитки печь может не вернуться на положенное место, и придется начинать все сначала . Убедившись, что вы выбрали правильные пропорции и сделали туловище нужного размера, можно обработать стыки нового кузова герметиком.

Далее беремся усовершенствовать воздуховоды семерки печки

Для этого потребуются стандартные шланги и манжеты, которые можно купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и такое же количество манжет.Перед его установкой необходимо вырезать соответствующие отверстия по диаметру отверстий с обеих сторон и в нижней части корпуса нагревателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
