Теплогенератор своими руками — пошаговое руководство

Теплогенератор своими руками – реальная возможность сэкономить денежные средства на приобретении нагревательного аппарата, предназначенного для получения нагретого теплового носителя в результате сжигания топлива.

Такое оборудование достаточно давно и весьма успешно эксплуатируется в современных отопительных конструкциях и системах горячего водоснабжения.

[ads-pc-2]

Содержание

  • 1 Роторный вихревой теплогенератор
  • 2 Статический кавитационный теплогенератор
  • 3 Изготовление теплогенератора своими руками
    • 3.1 Выбор насоса для устройства
    • 3.
      2 Изготовление и разработка кавитатора
  • 4 Изготовление гидродинамического контура
  • 5 Процесс испытания теплогенератора
  • 6 Заключение
  • 7 Видео на тему

Роторный вихревой теплогенератор

В таком оборудовании роль статора отводится обычному центробежному насосу. Полый внутри и цилиндрический по форме корпус, может быть представлен отрезком трубы с наличием стандартных двухсторонних фланцевых заглушек. Внутри конструкции располагается ротор, являющийся главным конструктивным элементом.

Вся поверхность ротора представлена определенным количеством просверленных глухих отверстий, размеры которых зависят от показателей мощности устройства.

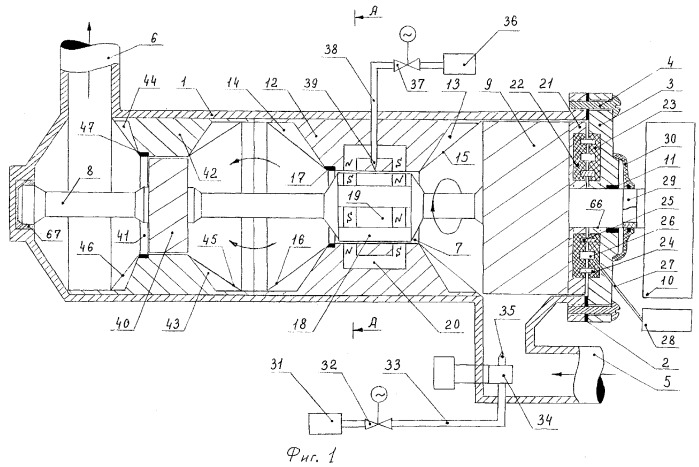

Вихревой генератор

Промежуток от корпуса до вращающейся части должен быть рассчитан индивидуально, но, как правило, размеры такого пространства варьируются в пределах двух миллиметров.

Важно отметить, что производительность роторного вихревого устройства примерно на 30% превышает такие показатели статического теплового генератора, но этот тип оборудования нуждается в контроле состояния всех элементов, а также отличается достаточно шумной работой.

Статический кавитационный теплогенератор

Такое наименование теплового генератора весьма условно, и обуславливается отсутствием в конструкции вращающихся элементов. Создание кавитационных процессов основывается на применении особых сопел, а также зависит от высокой скорости движения воды с применением мощного центробежного насосного оборудования.

Кавитационный теплогенератор

Тепловые статические генераторы характеризуются определенными преимуществами по сравнению с роторным оборудованием:

  • нет необходимости осуществлять максимально точную балансировку и подгонку всех используемых деталей;
  • подготовительные механические мероприятия не предполагают слишком четкое шлифование;
  • отсутствие движущихся элементов в значительной степени снижает уровень изнашиваемости уплотнителей;
  • эксплуатационный срок такого оборудования составляет примерно пять лет.

Кроме всего прочего, кавитационный теплогенератор отличается ремонтопригодностью, а замена пришедших в негодность сопел не потребует больших финансовых затрат или привлечения специалистов.

В тепловых генераторах кавитационного типа процесс прогревания воды осуществляется по такому же принципу, как и в роторных моделях, но показатели эффективности такого оборудования несколько снижены, что обусловлено конструктивными особенностями.

Изготовление теплогенератора своими руками

Создать самостоятельно высокоэффективный и надежный кавитационный тепловой генератор достаточно сложно, тем не менее, его применение позволяет обеспечить экономное отопление в частном домовладении. Тепловые генераторы статического вида изготавливаются на основе сопел, а роторные модели с целью создания кавитации, требуют применения электродвигателя.

Выбор насоса для устройства

Чтобы грамотно выбрать насосное оборудование, необходимо правильно определить все его основные параметры, представленные производительностью и уровнем рабочего давления, а также максимальными температурными показателями перекачиваемой воды.

Применение устройства, непредназначенного для работы с высокотемпературными жидкостями, крайне не желательно, так как в этом случае значительно сокращается срок его эксплуатации.

Эффективность работы теплового генератора и скорость нагрева жидкости напрямую зависят от напора, развиваемого насосным оборудованием в процессе работы. Менее важным параметром при выборе является производительность устанавливаемого насоса.

Важно помнить, что именно мощностью насосного оборудования, используемого в тепловом генераторе, определяется коэффициент, отражающий эффективность процесса преобразования в тепловую энергию, поэтому специалисты рекомендуют приобретать центробежный многоступенчатый насос на высокое давление модели МVI1608-06/РN-16.

Изготовление и разработка кавитатора

На сегодняшний день известно большое количество модификаций статического кавитатора, но в любом случае основой, как правило, выступает улучшенное сопло Лаваля с определенным сечением канала от диффузора до конфузора.

Сечение не должно быть сильно зауженным, так как недостаточный объём теплового носителя, перекачиваемый через сопло, негативно сказывается на количестве тепла и скорости прогрева, а также способствует завоздушиванию жидкости, которая поступает на входной насосный патрубок.

Попадание воздуха вызывает повышенные шумы, а также может стать основной причиной появления кавитации и внутри самого насосного оборудования.

Наилучшими показателями обладают отверстия каналов с диаметром в пределах 0,8-1,5см. Кроме всего прочего, уровень эффективности нагрева напрямую зависит от конструкции камеры в сопельном расширении.

Изготовление гидродинамического контура

Применяемый в тепловом генераторе гидродинамический контур представляет собой стандартное устройство, представленное:

  • манометром, установленном на выходном участке сопла и предназначенным для измерения показателей давления;
  • термометром, необходимым для измерения температурных показателей на входе;
  • вентилем для эффективного удаления из системы воздуха;
  • вводным и выводным патрубками, оснащенными вентилями;
  • гильзой для температурного термометра на вход и выход;
  • манометром на входную часть сопла, предназначенным для измерения показателей давления на вход в систему.

Контур системы представлен трубопроводом, входная часть которого соединяется с выходной частью патрубка на насосном оборудовании, а выходная — с входной частью установленного насоса.

В трубопроводную систему обязательно вваривается сопло, а также основные элементы, представленные патрубками на подключение манометра, гильзами для температурного термометра, штуцером под вентиль для удаления воздушной пробки и штуцером для подключения отопительного контура.

Для подачи теплоносителя в контур системы используется нижний патрубок, а водоотвод осуществляется посредством верхнего патрубка.

Вентиль, установленный на участке от входного до выходного патрубков, позволяет эффективно регулировать перепады давления.

Процесс испытания теплогенератора

[ads-pc-3]Насосное оборудование запитывается от электрической сети, а радиаторные батареи стандартно подключаются к отопительной системе.

Испытывать работоспособность теплового генератора можно после того, как будет полностью установлено оборудование, а также проведен визуальный осмотр всех узлов и соединений. [ads-mob-1]

При включении в электросеть двигатель приступает к работе, а манометр давления обязательно устанавливается в диапазоне 8-12 атмосфер.

Затем необходимо спустить воду и понаблюдать за параметрами температуры.

Как показывает практика, оптимальным является прогрев теплоносителя в системе отопления примерно на 3-5

оС за одну минуту. Примерно за десять минут эффективный прогрев воды достигает показателей в 60оС.

Заключение

Безусловно, тепловые генераторы обладают целым рядом преимуществ, включая эффективность образования тепловой энергии, экономичность работы, а также вполне доступную стоимость и возможность самостоятельного изготовления.[ads-mob-2]

Тем не менее, в процессе эксплуатации такого генератора потребителю придётся столкнуться с шумной работой насосного оборудования и явлениями кавитации, а также значительными габаритами и сокращением полезной площади.

Видео на тему

  • Предыдущая записьСтальные трубчатые радиаторы отопления российского производства — цена
  • Следующая записьПеллетная горелка своими руками — принцип работы и рекомендации по изготовлению

Adblock
detector

Устройство газогенератора на дровах

Экология потребления. Усадьба: Одним из наиболее эффективных устройств, позволяющих максимально отопить жилище, является газогенератор на дровах, поскольку именно он обладает наилучшими характеристиками среди всего многообразия аналогичных устройств.

Отопление собственного дома и сарая является крайне важной задачей, позволяющей чувствовать себя комфортнее и уютнее в период зимних холодов. Наилучшим решением, обеспечивающим оптимальные характеристики образования тепла, является использование газового котла. Однако в свете существенного подорожания этого вида топлива, все большая часть населения нашей страны пускаются на поиски иных более экономичных решений.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Подпишитесь -https://www.facebook.com/econet.ru/

Принцип работы пиролизного газогенератора и его преимущества

Газогенератор на дровах представляет собой модификацию пиролизной печи, работающей на твердом топливе. Принцип работы такого устройства основан на медленном сжигании дров и равномерном распределении тепла, образованного этим процессом. Процесс пиролиза заключается в поддержании горения при наименьшем количестве атмосферного воздуха. Всем нам известно, что для образования огня необходимо сочетание нескольких факторов.

Одним из них является наличие кислорода, являющегося катализатором процесса горения. При этом полное его отсутствие делает возникновение открытого огня невозможным. Недаром в безвоздушном пространстве космоса не бывает пожаров. Именно этот принцип был взят за основу при создании конструкции, получившей впоследствии название пиролизный газовый генератор.

Доступ кислорода в него все же предусмотрен, иначе он просто не будет работать. Однако он настолько ничтожен, что просто не в состоянии поддерживать полноценное горение. Поэтому в камере сгорания происходит скорее медленное тление с большим выделение сопутствующих продуктов. Дым, образованный в процессе подобного истлевания, не выводится наружу, а попадает в камеру вторичной обработки, где подвергается полному сжиганию.

Устройство газогенератора на дровах подразумевает наличие двух параллельных процессов образования тепла. Первый из них происходит при тлении дров, а второй при обработке продуктов горения. Использование аналогичной схемы печи позволяет выделить основные преимущества, которыми обладают подобные конструкции.

Среди них стоит отметить следующие положительные качества этих агрегатов:

  • высокий КПД;
  • низкий расход топлива;
  • отсутствие необходимости в постоянном контроле за наличием топлива;
  • высокая теплоотдача;
  • отсутствие дыма.

Все эти характеристики, обусловленные использованием принципа пиролизной печи, позволяют назвать газогенераторные котлы на дровах одними из наиболее эффективных и практичных среди многообразия подобных устройств.

Газогенератор на дровах: характеристики и положительные качества

Высокие показатели коэффициента полезного действия достигаются благодаря устройству генератора, состоящего из двух контуров сжигания топлива. Это делает процесс его сгорания максимально эффективным.

Процесс тления древесины позволяет поддерживать необходимую температуру в течение длительного времени. Одной закладки дров вполне может хватить на 12-14 часов, тогда как в обыкновенном котле, основанном на принципе открытого огня, их хватит всего на несколько часов. Тление же происходит гораздо медленнее, в результате чего время сгорания дров существенно увеличивается. Этот фактор дает возможность избавиться от необходимости постоянного контроля за наличием топливных элементов в камере сгорания. Достаточно лишь осуществить закладку одной порции дров и больше не возвращаться к этому действию на протяжении 12-14 часов в зависимости от интенсивности эксплуатации агрегата.

Высокие показатели выделения тепла позволяют говорить о максимальной эффективности подобного котла. Этот своеобразный теплогенератор на дровах обеспечивает отличные качества поддержания необходимой температуры в помещении, обусловленные наличием двух параллельных процессов сжигания топлива.

Устройство генератора выполнено таким образом, что в процессе вторичной обработки дым, выделенный в результате тления дров, практически полностью сгорает. В атмосферу выделяются лишь остатки, оставшиеся после осуществления аналогичного процесса. Состоят эти выделения в основном из водяного пара с небольшой примесью угарного газа.

Этот фактор делает такие газовые генераторы наиболее экологичными среди всех представленных на рынке устройств, работающих на твердом топливе.

Создание газогенератора на дровах своими руками и возможность его модификации

Схема подобного устройства достаточно проста, что позволяет воспроизвести генератор на дровах своими руками.

Однако без знания нюансов и процессов, протекающих в аналогичных системах, создавать такие котлы крайне не рекомендуется, поскольку это чревато различными достаточно негативными последствиями. Лишь полное соответствие инструкции и знание вопроса поможет в возведении генератора своими руками. Основными элементами конструкции этого агрегата являются следующие его детали:

  • усиленное основание;
  • камера сгорания;
  • камера вторичной переработки;
  • дымоход.

Схема пиролизного котла подразумевает наличие лишь четырех основных частей, из которых формируется само устройство, что позволяет собрать его своими руками в кратчайшие сроки. Иногда для обеспечения усовершенствованных условий распределения продуктов сгорания или улучшения тяги прибора применяются различные вентиляторы, дополняющие конструкцию котла.

Отдельно следует рассказать об универсальности аналогичного прибора. На его основе можно создать парогенератор на дровах, применяемый для организации наилучших условий для бани. Для реализации этого решения достаточно дополнить конструкцию водяным контуром, который станет ответственным за водяной пар.

Существует также возможность воспроизвести из этого агрегата электрогенератор на дровах. Преобразовать тепловую энергию в электрическую достаточно сложно, но при отличном знании вопроса сделать это возможно. Полученный результат же будет выше всяких похвал, поскольку позволит наряду с теплом, производимым подобным устройством, получить еще и некоторый запас электрической энергии.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Подпишитесь -https://www.facebook.com/econet.ru/

На сегодняшний день газогенератор на дровах является наиболее практичным и функциональным устройством, позволяющим отказаться от использования голубого топлива. Это устройство обладает наилучшими характеристиками среди всех представленных на рынке твердотопливных котлов. При этом оно позволяет добиться максимального эффекта и не только полностью прогреть помещение, но поддерживать необходимую температуру в течение долгого времени.

опубликовано econet.ru



P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Отопление дачи на дровах — популярная классика


Содержание:

1. Отопление дачи дровами: преимущества
2. Недостатки дровяной системы
3. Альтернативные варианты

Независимо от степени развития строительного рынка, отопление в деревянном доме дровами по-прежнему не теряет своей популярности. Для многих частных загородных домов, с учетом постоянных перебоев в обеспечении воды, такой вариант считается единственно возможным. Именно по этой причине многие владельцы домов при строительстве с особым вниманием походят к установке отопительной системы, тип которой зависит от времени нахождения в доме, типе зимнего климата и многих других факторов.

Самым подходящим решением проблемы отопления будет теплогенератор на дровах с жидким или твердым топливом. Более упрощенным решением считается установка дровяной печи для дома, которая служила нашим бабушкам и дедушкам и за все это время зарекомендовала себя с лучшей стороны. Кроме того, печное отопление деревянного дома является наименее затратным, а также вполне доступным.

Отопление дачного дома дровами не отличается особой замысловатостью, тем не менее, следует обратить внимание на тип топлива. Так, можно выбрать воздушное отопление на дровах, а также отличать дрова от углей, так как второй вариант отличается большей калорийностью и не требует больших объемов. Более того, при сгорании дрова обогревают стены печи, а уже они нагревают само помещение, что делает данный вид отопления простым и доступным.

Отопление дачи дровами: преимущества

Безусловно, такой вариант обогрева помещения считается одним из самых простых, тем не менее, он обладает рядом преимуществ:
  • Теплогенераторы на дровах позволяют быстро обогреть комнату.
  • Данный вид работает без батарей и трубопроводных систем, что устраняет необходимость их прокладки.
  • Печи небольшого размера идеально впишутся в маленькие помещения, а также обеспечат дополнительную варочную поверхность.
  • Дровяной котел отопления считается одним из самых экологичных типов агрегатов.

Более того, подобного рода печи обеспечивают атмосферу тепла и уюта, а потрескивание дров в очаге создает незабываемое впечатление гармонии и любви. К тому же, дровяное отопление загородного дома также в положительной степени сказывается на состоянии здоровья его обитателей, ввиду высокой экологичности дерева, как вида топлива.

Кроме того, это выгодно с очки зрения материальных затрат. К тому же при наличии небольшого леса рядом с домом, вопрос о том, как отопить дом дровами, отпадает сам собой.Более того, вся установка выглядит очень приятно как воочию, так на фото и видео.

Недостатки дровяной системы

Что касается минусов, то в данном случае можно выделить два наиболее весомых:
  1. Во-первых, это то, что обогреватели на дровах не отличаются малогабаритными размерами. При условии того, что в первоначальном плане помещения место для печи не было предусмотрено, возведение всей системы может быть затруднительно. Это объясняется тем, что помимо основной конструкции необходимо также продумать место для расположения дымохода, а также места для хранения дров, так как отопление дачи котлом на дровах потребует достаточно много.
  2. Во-вторых, это опасность самой системы. Так, многие советуют при отсутствии предыдущего опыта обращения с такими конструкциями,воспользоваться помощью специалиста. Отопление на дровах своими руками должно выполняться в соответствии со всеми требованиями пожарной безопасности.

Тем не менее при полной загрузке очага, отопление для дачи на дровах позволит поддерживать оптимальную температуру в помещении на протяжении 12 часов.

Какое отопление выбрать для загородного дома, подробное видео:


Альтернативные варианты


При помощи современных технологий можно еще больше улучшить общую систему обогрева, так, всю большую популярность приобретают пиролизные котлы, которые предназначены именно для отопления дровами. Они не отличаются особой замысловатостью и постепенно появляются во многих домах (подробнее: «Как сделать пиролизные котлы своими руками»).

Главное отличие таких котлов от печи заключается в том, что они действуют по принципу газовых генераторов, то есть помещение обогревается при догорании дров. Это позволяет всей системе работать автономно, так как для этого не требуется электричество (прочитайте также: «Газовое отопление в деревянном доме: правила и нормы»).

Пиролизные котлы горят меньше, чем котлы с верхним сгоранием. Что касается времени работы, то все зависит от таких показателей как мощность котла и размеры помещения.

Отопление дома из оцилиндрованного бревна также предполагает наличие определенных запасов самого топлива. Оптимальное место хранения – это навес или же отдельное проветриваемое помещение, так как в данном случае необходимо условие сухости. Дрова обязательно должны иметь выдержку около одного года и быть сухими. Кроме того, стоит приобрести твердотопливный котел, так как это увеличит время автономного горения всей системы.

инструкция по изготовлению самодельного теплогенератора

Отсутствие централизованного газоснабжения осложняет жизнь домовладельца: зимой греться придется дровами или углем, которые постоянно нужно подкладывать.

Но есть у этой ситуации и положительная сторона: теплогенератор имеет простейшую конструкцию, поэтому его легко можно сделать самостоятельно.

При этом пользователь не только экономит значительную сумму, но и получает агрегат, максимально соответствующий его потребностям. Как делается твердотопливный котел своими руками, и какие идеи можно позаимствовать у заводских моделей?

Принцип работы

В общих чертах принцип действия котла на твердом топливе выглядит так:

  1. В специальную камеру, именуемую топкой, помещаются дрова, уголь и тому подобное топливо.
  2. Загруженное топливо поджигается. Процесс его сжигания в разных котлах может иметь некоторые особенности, но суть всегда остается неизменной: происходит реакция окисления органических молекул с выделением большого количества тепла. Скорость горения, а соответственно и мощность теплообразования, будет зависеть от количества поступающего в топку воздуха. Его можно регулировать при помощи подвижной заслонки, установленной на воздухозаборнике (поддувале).
  3. Образующееся при сгорании топлива тепло, как и тепло отходящих дымовых газов, нагревает содержимое специального резервуара – теплообменника. Через входной и выходной патрубки теплообменник подсоединяется к отопительному контуру и становится, таким образом, его частью. Нагретая в теплообменнике среда за счет конвекции или работы насоса поступает в отопительный контур, распределяя по нему тепловую энергию.

Котел длительного горения принцип работы

Образующийся при сгорании топлива дым за счет конвекции удаляется через вертикальную трубу – дымоход.

Котел твердотопливный длительного горения своими руками чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь.

Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Ограничить с помощью заслонки поступление воздуха, так чтобы топливо не горело, а медленно тлело

Этот вариант крайне нерационален:

  • Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
  • Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
  • КПД котла значительно понижается.
Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

  • после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку,
  • пламя гаснет и котел, можно сказать, выключается,
  • при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

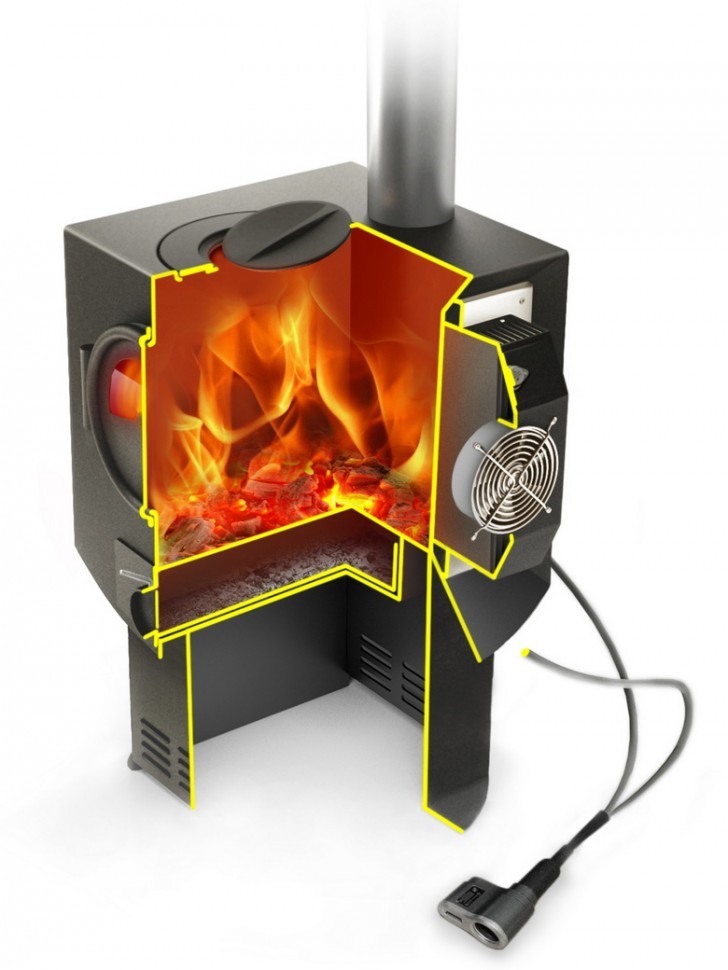

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена главные составляющие успеха у потребителя. Котел Бакси инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах экономичное и эффективное решение при отсутствии коммуникаций. Здесь https://4air.ru/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Схема котла

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Чертеж котла на твердом топливе

Топка и теплообменник окутываются базальтовой ватой (теплоизоляция) и помещаются в корпус.

Процесс изготовления

Первым делом надо подготовить все необходимые заготовки:

  1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
  2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
  3. 4-миллиметровые листы конструкционной стали для корпуса.
  4. Уголок 50х4 мм, из которого будет набираться колосниковая решетка.
  5. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
  6. Труба Ду150 (патрубок для присоединения дымохода).
  7. Труба прямоугольная 60х40 (воздухозаборник).
  8. Стальная полоса 20х3 мм.
  9. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
  10. Асбестовый шнур для герметизации проемов.
  11. Ручки для дверок заводского изготовления.

Сварку деталей следует выполнять электродами МР-3С или АНО-21.

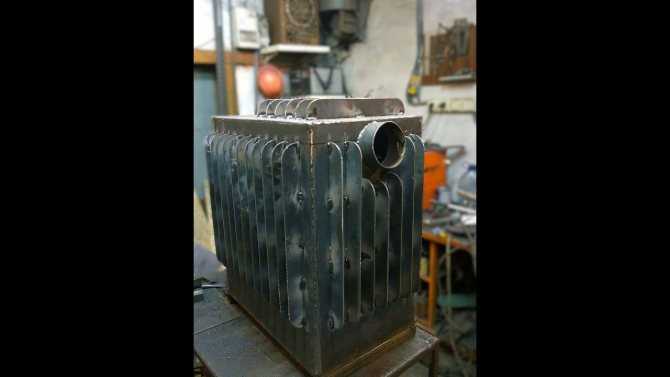

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

Самодельный котел из листового металла

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

  1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
  2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
  3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
  4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
  5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Минус котла на твердом топливе в том, что стоит он весьма недешево. Твердотопливные котлы длительного горения своими руками хороший способ, чтобы избежать затрат.

В каких случаях необходим расширительный бак для отопления, вы узнаете в этой теме.

Строим твердотопливный котел сами: материалы, технология, этапы

Каталог

  • Теплый пол
  • ИК обогреватели
  • Греющий кабель
  • Кондиционеры
  • Обогрев кровли
  • Обогрев труб
  • Обогрев дорог
  • Терморегуляторы
  • Тепловые пушки
  • Конвекторы
  • Водонагреватели
  • Тепловые завесы
  • Масляные обогреватели
  • Биокондиционеры
  • ИК сушилки
  • Вентиляторы
  • Мойки воздуха
  • Увлажнители воздуха
  • Электрокамины
  • Умывальники
  • Защита от протечек
  • Люки-невидимки

Прочее

  • Благодарности
  • Сертификаты

Проблема выбора вида отопления частных домов волнует многих российских жителей. Одним из самых эффективных, и в то же время экономичных вариантов является отопление жилища при помощи твердотопливного котла. Этот котел представляет собой чугунный или стальной теплогенератор, который работает за счет сгорания угля, дров, торфа или пеллетов. Пеллеты-это особые топливные капсулы, используемые в автоматических твердотопливных котлах и отличающиеся экологичностью и пожаробезопасностью.

Виды твердотопливных котлов

В зависимости от используемого топлива теплогенераторы подразделяются на энергозависимые и те, что не зависят от электричества. Энергозависимые котлы работают на пеллетах и имеют электрический поддув, нагревающий воздух. Во втором случае подразумеваются обычные чугунные теплогенераторы, работающие на угле, торфе или дровах.

Котлы, выделяющие тепло за счет сгорания топлива, можно изготовить своими руками. Конечно, всегда есть возможность приобретения готового твердотопливного генератора в магазине, но смастерить его самостоятельно намного выгоднее. Да и получится он не хуже заводского, если правильно следовать инструкциям. В качестве корпуса, в котором будут располагаться трубы, можно использовать газовый котел, уже отживший свой век. Если его нет под рукой, то в этом случае можно взять старую бочку из металла, в которой необходимо проделать отверстия. Через них нагретая вода будет поступать по трубам отопительной системы и возвращаться обратно в теплогенератор.

Такие котлы устанавливают как в горизонтальном, так и в вертикальном положении. Если теплообменник помимо своей основной функции будет использоваться также в качестве кухонной плиты, его необходимо устанавливать вертикально. Монтировать теплогенератор на стену, т. е. в горизонтальное положение лучше всего, если отапливаемое помещение небольшое и другого назначения, кроме как обогрева дома, у котла не будет.

По принципу работы все теплогенераторы можно разделить на:

  • традиционные
  • котлы длительного горения
  • котлы, которые работают на топливных гранулах.

Делаем твердотопливный котел своими руками

Мы рассмотрим сборку вертикального твердотопливного котла с металлическим корпусом на кирпичном основании. Все размеры рассчитаны на дом площадью 90−100 квадратных метров со стандартной системой в виде 7 чугунных радиаторов и двухтрубной разводки. Для изготовления котла необходимо подготовить следующие инструменты:

  • болгарка,
  • газовый или сварочный резак,
  • пассатижи и щипцы,
  • дрель электрическая с набором сверл,
  • рулетка и металлические угольники,
  • специальная защитная маска для лица,
  • строительный уровень.

Материалы для корпуса из металла:

  • листы жаропрочной стали, имеющие толщину 4 ― 5 мм (если данная величина будет больше, то генератор будет нагреваться дольше, но и срок эксплуатации при этом увеличится),
  • очищенный речной песок,
  • огнеупорный или тугоплавкий кирпич,
  • колосники,
  • дверцы для зольного и топочного отверстия.

Материалы для внутренней части котла (теплообменника):

  • трубы круглого профиля ― 8 штук длиной 800 мм и диаметром 50 мм (2), 4 штуки ― длиной 300 мм и диаметром 40 мм (3),
  • трубы прямоугольного профиля ― 5 штук длиной 300 мм (1), 1 штука длиной 500 мм (б), все трубы диаметром 50 мм,
  • отрезки труб ― 2 штуки (для передачи воды в систему отопления (4) и обратно (5)) — диаметром 50 мм и длиной 10 ― 15 см,
  • небольшие кусочки металла размером 6×4 см для заделывания стыков.

Технология строительства твердотопливного котла

Для начала необходимо взять 4 прямоугольные трубы длиной 30 см, которые будут служить вертикальными основаниями теплообменника. В тех трубах, которые будут располагаться со стороны топки, необходимо вырезать по 4 отверстия диаметром 5 см в каждой при помощи газового резака. Таким образом, у вас должно получиться 8 отверстий. Образовавшиеся неровности нужно убирать болгаркой.

В тех вертикальных основаниях, которые будут в задней части котла, необходимо проделать 4 отверстия диаметром 400 мм и 4 отверстия по 500 мм со стороны соединения с передними вертикальными стойками. Таким образом, на каждой из этих труб должно быть по 8 отверстий.

Затем берем стояк прямоугольный формы длиной 500 мм и вырезаем в нем отверстие для трубы. Через него будет выводиться отработанная вода. В верхней части задней вертикальной стойки также проделываем отверстие для трубы, отвечающей за подачу воды в систему отопления дома.

Собираем переднюю часть теплообменника. Вертикальные основания ставим перпендикулярно поверхности, на них кладем оставшуюся неиспользованной трубу прямоугольного профиля и свариваем. Получившуюся конструкцию снизу соединяем с самой длиной трубой прямоугольной формы, в которой делали отверстия для откачки воды.

Соединяем заднюю часть теплогенератора. Вертикальные основания располагаем так же, как у передней части котла и свариваем с 4 трубами круглой формы как на рисунке.

Для следующего этапа понадобиться помощь кого-то со стороны. Соединяем переднюю и заднюю части теплогенератора между собой. Для этого продольные трубы подводим к отверстиям. Лучше всего, если один человек будет держать трубы, а другой сваривать их.

Теперь нужно присоединить трубы, необходимые для передачи воды в систему отопления и обратно. Для этого берем отрезки труб круглого профиля и привариваем их, как показано на рисунке. Имеющиеся стыки прямоугольных труб закрываем заготовленными кусочками металла.

Перед установкой теплогенератора проверяем его на прочность. Для этого выход из трубы для откачки воды закрываем пробкой. В отверстие, ведущее к отопительной системе дома, заливаем воду. Если протечек не будет, значит, котел полностью готов к установке в металлический корпус.

Переходим непосредственно к монтажу корпуса. Для этого необходимо взять листы жаропрочной стали и вырезать из них 8 стенок ― 4 боковые, 2 передние и 2 задние, каждая из которых должна иметь площадь 850×300 мм. Также вырезаете еще 2 пластины размером 450×450 мм, которые послужат в качестве днища и верхней плиты для котла. Работу выполнять нужно при помощи болгарки. Длину и ширину сторон отсчитываем линейкой.

В передней стенке проделываются 2 отверстия. Первая дверца будет располагаться на уровне колосника (это отделение предназначено для очистки котла от отходов, а также для поджигания топлива). Вторая необходима для загрузки дров или угля и вырезается немного выше. Для этого по нанесенной на металл разметке электродрелью просверливаем углы пластины. Затем болгаркой от центра листа к краям делаем сквозной порез. Таким образом, передняя стенка не будет повреждена.

Из оставшейся стали нарезаются небольшие пластины — ребра жесткости 80 см в длину.Полученный котел будет очень тяжелым. Поэтому рационально будет собирать его на том месте, где он потом будет стоять. Перед этим необходимо выложить кирпичный фундамент, на котором будет расположен котел. На кирпичи укладывают нижнюю пластину стального листа.

Далее по периметру днища в вертикальном положении ставят внутренние стенки будущего теплогенератора. Затем внутрь полученного корпуса кладутся колосники и изготовленный ранее теплообменник. Причем тепловую конструкцию необходимо установить так, чтобы труба для откачки воды была как минимум на 10 мм ниже, чем отрезок трубы для подачи воды. Это нужно для того, чтобы воздух в системе не застаивался, а вода лучше циркулировала,

Перед тем, как устанавливать внешние стенки котла, необходимо сделать слой между ними и внутренним корпусом в виде промытого песка, не содержащего органических соединений. Для удаления органики его необходимо прокалить на огне. В противном случае в процессе работы котла неприятный запах при сгорании топлива неизбежен.

С внешней стороны котла необходимо присоединить при помощи сварочного аппарата заранее подготовленные ребра жесткости. На верхнюю часть корпуса прикрепляется оставшийся металлический лист, и самодельный котел подключается к общей системе отопления дома через соответствующие контуры.

Устанавливаются дверцы в подготовленные для этого отверстия. Так как сверху котла нужно будет установить плиту с одной конфоркой, то дымовая труба будет располагаться не сверху, а сбоку. Ее необходимо ставить после завершения установки всего котла. Для установки подойдет керамический или металлический дымоотвод.

Теперь самодельный котел полностью готов к использованию. Также есть возможность установить на него вместо плиты нагреватель для воды, сделанный собственноручно.

Таким образом, собрав твердотопливный котел самостоятельно, вы сэкономите значительную сумму денег и при этом получите тепло, комфорт и уют в доме.

Возможно, Вас заинтересует: Закажите террасную доску с гарантией качества и безопасности на этом сайте.

Теплогенератор для зерносушилок в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

Теплогенератори для зерносушарок на біопаливі щепі, відходах. 2 — 3,5 кг. пального на 1 т/% вологи.

Доставка из г. Умань

от 880 000 грн/комплект

Купить

Spec-Term

Работает

Теплогенераторы для зерносушилок

Под заказ

Доставка по Украине

от 200 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенераторы для зерносушилок

Под заказ

Доставка по Украине

от 1 000 000 грн

Купить

ООО «АГРОТЕПЛО ГРУП»

Работает

Воздушное отопление производственных помещений: цехов, складов, хранилищ, ангаров, коровников, теплиц

Под заказ

Доставка по Украине

от 120 000 грн/комплект

Купить

JUVENAL ltd

Работает

Зерносушилки бункерные. Зерносушарка бункерного типу.

Под заказ

Доставка по Украине

300 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Зерносушилка на твердом топливе

Доставка по Украине

1 097 058 грн

Купить

ООО «АГРОТЕПЛО ГРУП»

Работает

Переоборудование мобильной зерносушарки

Доставка по Украине

от 400 000 грн

Купить

Гардаріка Трес

Работает

Теплогенератор вихревой (твердотопливная горелка) 2,5МВт

Доставка по Украине

200 000 грн

Купить

ООО «ПРОМ-СПС»

Работает

Теплогенератор (твердотопливная горелка) 2МВт

Доставка по Украине

170 000 грн

Купить

ООО «ПРОМ-СПС»

Работает

Теплогенератор (твердотопливная горелка) 3МВт

Доставка по Украине

210 000 грн

Купить

ООО «ПРОМ-СПС»

Работает

Теплогенератор на твердом топливе

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенераторы на щепе, соломе , отходов подсолнечника

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенераторы на дровах , щепе

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенератор

Доставка по Украине

2 000 000 грн

Купить

ФОП Лавренко Е. А.

Работает

Теплогенератори для зерносушилок на щепі, відходах 2 — 3,5 кг. пального на 1 т/% вологи.

Доставка из г. Умань

от 850 000 грн/комплект

Купить

Spec-Term

Смотрите также

Работает

Теплогенератор Bizon NP-35Р, 35 кВт (воздушное отопление) Бизон, под установку пелетной горелки

Доставка по Украине

62 600 грн

Купить

psvenergomarket

Работает

Теплогенератор Bizon NP-70, 70 кВт (воздушное отопление) Бизон

Доставка по Украине

85 700 грн

Купить

psvenergomarket

Работает

Теплогенератор Bizon NP-35 , 35 кВт (воздушное отопление)

Доставка по Украине

62 600 грн

Купить

psvenergomarket

Работает

Теплогенератор Bizon NP-70A, 70 кВт (воздушный котел) Бизон + автоматика Krypton B + турбина

Доставка по Украине

94 100 грн

Купить

psvenergomarket

Работает

Теплогенератор Bizon NP-70Р, 70 кВт (воздушный котел) Бизон, под пеллетную горелку

Доставка по Украине

85 700 грн

Купить

psvenergomarket

Работает

Теплогенераторы на твердом топливе

Под заказ

Доставка по Украине

200 грн

Купить

Пеллетные заводы ТМ GRANTECH, линии и оборудование для производства комбикормов от ГК ICK Group

Работает

ПГУ 5 Серия КПП механическая Б/у для Scania R (1513717; 1454590)

Доставка по Украине

5 360 грн

Купить

ТОВ «Autotrucks»

Работает

Теплогенераторы на дровах , щепе, соломе

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенератор Bizon NP-35 А, 35 кВт (воздушное отопление) Бизон + автоматика Krypton B + турбина

Доставка по Украине

70 800 грн

Купить

psvenergomarket

Работает

Теплогенератор тп-15

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенератор тп-22

Под заказ

Доставка по Украине

500 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенератор тп-41

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенератор тп-62

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Работает

Теплогенераторы пеллетах из шелухи подсолнечника, пеллетах из дерева, щепе

Под заказ

Доставка по Украине

350 000 грн

Купить

ГРУППА КОМПАНИЙ «РЗС»

Генератор на дровах на заднем дворе – Новости Матери-Земли

Иногда трудно решить, что является большим финансовым бременем: расходы на эксплуатацию автомобиля или расходы на обеспечение домохозяйства электроэнергией и теплом. Таким образом, чтобы облегчить нагрузку в обоих случаях, сотрудники исследовательского центра MOTHER EARTH NEWS провели последние несколько месяцев, разрабатывая и тестируя различные системы, которые используют недорогие, а иногда даже бесплатные древесные отходы в качестве замены дорогостоящим. ископаемое топливо.

В статье «Газовый грузовик на дровах: дорожная энергия от газификации древесины» мы подробно рассказали, как сделать газификатор на дровах, достаточно маленький, чтобы привести в действие автомобиль или пикап. Стоимость деталей и материалов составляет около 125 долларов. В этом отчете мы также упомянули, что находимся в процессе адаптации технологии к стационарной генерирующей системе. Что ж, всего за несколько дней до крайнего срока для этого выпуска наша исследовательская группа нанесла последние штрихи на этот дровяной генератор. И хотя у нас еще не было возможности посвятить устройству достаточное количество часов работы, чтобы убедить нас в том, что конструкция настолько хороша, насколько мы можем ее сделать, наши первоначальные испытания, похоже, показывают, что она будет работать так же хорошо, как и любая обычная. резервный генератор на топливе аналогичной мощности в дополнение к обеспечению достаточного количества горячей воды для обогрева дома!

С самого начала этого проекта мы хотели не только построить рабочий демонстрационный образец, который позволил бы посетителям нашей Эко-деревни увидеть, а в некоторых случаях и повторить, то, что мы сделали, но также хотели создать добросовестно функционирующий источник переменного тока, который полностью снабжал бы нашу ремонтную мастерскую, тем самым уменьшая нашу зависимость от услуг местной коммунальной службы.

Как оказалось, мы смогли достичь поставленных целей… и сделать это, используя недорогие детали из металлолома или свалки, которые мы соединили с 10-киловаттным генератором переменного тока 120/240 вольт, изначально приобретенным для гидроэлектростанции. (См. «Материнскую гидроэлектростанцию». Поскольку напор и подача на нашей гидроэлектростанции имеют потенциал немногим более 2 кВт, мы решили заменить там слишком большой генератор переменного тока более подходящим генератором переменного тока мощностью 2,5 кВт, что позволило для использования с древесно-газовой установкой доступен агрегат большего размера. )

Газификаторы, конденсаторы и фильтры

Система производства электроэнергии из металлолома на удивление проста. Для начала вместо того, чтобы использовать только один газификатор, мы решили использовать два , подключенных независимо друг от друга, чтобы двигатель работал без перебоев. (Дополнительным преимуществом является то, что эта установка также позволяет нам чистить или обслуживать одну камеру, в то время как другая поддерживает работу установки.) А поскольку в стационарном режиме заполненные древесиной резервуары не подвержены вибрации и движению, они бы при установке на транспортном средстве, мы пошли дальше и установили электромеханический встряхиватель колосников (сделанный из двигателя автомобильного стеклоочистителя) в каждой топке, чтобы предотвратить накопление остатков топлива и остановить поток горючего «дымного» топлива. производится газификаторами.

Когда пар покидает «используемый» блок, он попадает прямо в десятифутовый, слегка наклоненный горизонтальный конденсатор, который [1] удаляет большое количество несгораемого водяного пара и некоторый остаток, и [2] охлаждает и, таким образом, уплотняет топливный заряд, делая его более мощным. Эта «охлаждающая камера» представляет собой не что иное, как набор трубок, заключенных — все, кроме их концов — в «рубашку» трубопровода, которая заполнена водой и подключена к системе охлаждения двигателя.

После прохождения через конденсатор концентрированные газы попадают в вертикальный фильтр, который улавливает все оставшиеся твердые частицы в слоях плетеной нити и предотвращают попадание потенциального обратного пламени в остальную часть системы с помощью перфорированных ловушек как на входе, так и на выходе. Опять же, и конденсатор, и фильтр были изготовлены в двух экземплярах, чтобы были две отдельные и полные системы производства топлива, каждая из которых была подключена к общей подающей трубе, ведущей непосредственно к двигателю.

Силовая установка, генератор переменного тока и регулятор скорости

При выборе двигателя для нашего завода мы учитывали четыре фактора: [1] мощность и крутящий момент при заданных оборотах, [2] рабочий объем, [3] доступность и [4] стоимость.

Из наших грубых расчетов мы пришли к выводу, что после учета потерь эффективности генератору мощностью 10 кВт для эффективной работы потребуется около 22 лошадиных сил. Однако, поскольку мощность зависит от частоты вращения двигателя, было важно выбрать силовую установку, которая развивала бы свои «лошади» в диапазоне средних оборотов, а не на максимальной скорости, поскольку высокооборотный агрегат страдал бы от плохой экономии топлива и укороченный срок жизни. Мы также должны были принять во внимание тот факт, что двигатель, работающий на древесном топливе, развивает только от 50 до 65 % своей 9-кратной мощности.0005 с номинальной мощностью , и что медленно горящий газ лучше работает с конструкцией с длинным ходом, а не с коротким ходом.

Объем двигателя является еще одним важным фактором. Очевидно, что огромный V-8 потреблял бы больше «дыма», чем требует скромная четырехцилиндровая машина. И, в интересах экономии, мы не видели смысла в использовании слишком большого двигателя для выполнения относительно небольшой задачи по обеспечению одного здания электричеством и теплом.

Также важны доступность и стоимость. Мы решили, что лучше использовать недорогой утилизированный двигатель, близкий к нашим потребностям, чем покупать идеально подходящий, но дорогостоящий двигатель 9.0005 новая силовая установка .

К счастью, наш выбор оказался удачным. Поиск на местной свалке выявил (за 75 долларов) четырехцилиндровый двигатель Pontiac Tempest 1961 года выпуска. Это длинноходная модель объемом 195 кубических дюймов, которая фактически представляет собой правую половину двигателя V-8 General Motors. Мы оснастили блок поршнями с соотношением сторон 11:1 и распределительным валом с малым перекрытием, затем установили самодельную систему карбюратора, аналогичную той, что установлена ​​на нашем пикапе, работающем на древесном топливе, и немного увеличили угол опережения зажигания. (Эти модификации были сделаны в экспериментальных целях. Система, безусловно, вполне адекватно работала бы с «коробочным» двигателем.) Мы также заменили обычный выпускной коллектор морским агрегатом с водяным охлаждением и построили водяную рубашку вокруг открытой выхлопной трубы в для извлечения отработанного тепла для использования в системе хранения тепла.

В нынешнем состоянии двигатель производит на больше, чем на мощности при оптимальной частоте вращения генератора, которая составляет 1800 об/мин, чтобы эффективно выполнять свою работу. Насколько мы можем судить, крепкий маленький четырехцилиндровый двигатель, изначально рассчитанный на 110 л. к генератору со скоростью 1800 оборотов в минуту (и это также скорость, при которой силовая установка развивает свой максимальный крутящий момент). Кроме того, эти обстоятельства позволяют нам использовать экономичную муфту с прямым приводом, а не более сложную и потребляющую энергию понижающую систему передачи для установки.

Сама генераторная установка представляет собой стандартный генератор переменного тока Kamag 14 с автовозбуждением и непрерывной мощностью 10 кВт. Он обеспечивает либо одну 240-вольтовую, либо две 120-вольтовые цепи с 60 циклами и предназначен для включения при напряжении 210 вольт, чтобы установка могла выйти на рабочую скорость без нагрузки нагрузки. Кроме того, он включает в себя регулятор превышения скорости, который отключает агрегат при напряжении 270 В.

Поскольку изменяющиеся требования к нагрузке напрямую влияют на скорость вращения двигателя и генератора переменного тока и, таким образом, влияют на циклы мощности, нам пришлось полагаться на контроль скорости, чтобы постоянно поддерживать 60 циклов. Но вместо того, чтобы использовать шкив переменной ширины, который изначально поставлялся с генератором, мы использовали только его датчик скорости и серводвигатель, а затем подключили последний компонент непосредственно к дроссельной заслонке двигателя. Эта компоновка гораздо менее громоздка и сложна, чем «зажим шкива», хотя нам потребуется провести гораздо больше испытаний и, возможно, внести некоторые изменения, прежде чем мы сможем полностью поручиться за ее эффективность.

Когенерационная система обеспечивает тепло

Помимо производства электроэнергии для нашей ремонтной мастерской, система также предназначена для обеспечения этого строения теплом. Хотите верьте, хотите нет, но только около 90 005 одной трети 90 006 энергии данного топлива совершает какую-либо полезную работу, когда оно сгорает в двигателе. Остальное обычно тратится впустую — в виде тепла — когда оно выбрасывается из выхлопной трубы или вытягивается из радиатора. Таким образом, чтобы воспользоваться этим потерянным ресурсом, мы направили систему охлаждения силовой установки вместе с «рубашкой», которая окружает его выпускной коллектор, в 15-галлонный «замкнутый контур»… который, в свою очередь, сбрасывает свою тепловую энергию в 500-галлонный галлонный резервуар для хранения, который через насос и линию 1 1/2 дюйма соединен со вторым контейнером такого же объема.

Для наших летних демонстраций мы подключили небольшой водонагреватель к первичному контуру от двигателя. Однако осенью мы планируем расширить это до полномасштабной гидравлической системы, установив плинтусные нагреватели в конструкции площадью 1200 квадратных футов, которые должны в полной мере использовать воду с температурой 170 ° F, которую обеспечивает двигатель.

И это еще не все!

Наш эксперимент тоже не закончится . Как только мы будем полностью удовлетворены той частью нашей установки, которая производит электричество, мы собираемся прикрутить воздушный компрессор к кронштейну для принадлежностей в передней части двигателя, обвязать его ремнем и запустить пневматическую линию в подземный резервуар для хранения воздуха рядом с магазином. Прохладная земля поможет сконденсировать любую влагу, а сжатую «атмосферу» можно будет использовать для привода инструментов или распыления краски.

На самом деле, когда дело доходит до придумывания новых задач для нашего генератора, мы ограничены только нашим воображением. Кажется, что в двигателе достаточно избыточной мощности, чтобы мы могли работать даже с автомобильным компрессором кондиционера, который должен охлаждать небольшой дом. По крайней мере, один из наших исследователей считает, что можно разработать механизм измельчения древесины/шнековой подачи, приводимый в действие коленчатым валом двигателя, который мог бы превращать большие куски дерева в куски размером с укус и подавать их в газообразующую установку. камеры!

Во всяком случае, мы считаем, что в ходе нашего мелкомасштабного исследования мы сделали ряд заслуживающих внимания открытий, не последним из которых является тот факт, что потребности дома в электричестве могут удовлетворяться за счет газификации древесины. Счет за нашу лилипутскую утилиту, не считая работы, составил примерно 6000 долларов, включая ее «жилье», состоящее из плиты и защитной крыши. Конечно, эту стоимость можно было бы существенно снизить, если бы использовался бывший в употреблении генератор переменного тока и немодифицированный двигатель. И не нужно очень острого карандаша, чтобы понять, что домохозяйство или ферма, которые ежегодно тратят примерно 1500 долларов на покупную энергию (во многих областях это считалось бы скромная цифра ) должен будет работать с автономной системой всего четыре года — при условии, что топливо будет металлоломом — чтобы окупить инвестиции.

Но мы еще ни в коем случае не закончили. Следите за будущими выпусками, чтобы получать дополнительные отчеты о нашей системе когенерации, потому что мы будем информировать вас о нашем прогрессе по мере продвижения вперед.


Первоначально опубликовано как «УТИЛИТА НА ЗАДНЕМ Усадьбе» в выпуске MOTHER EARTH NEWS за июль/август 1981 года.

23 Самодельные дровяные печи, которые согреют вас

Автор: Эшли Зиглер |

Любите ли вы разбивать лагерь, хотите, чтобы ваш крошечный дом был поджаренным, или просто хотите иметь печь для собственного заднего двора, самодельная дровяная печь — это забавный проект с большим вознаграждением.

Дровяные печи помогут вам сэкономить электроэнергию и придадут вашей пище восхитительный вкус дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться пугающими, но хорошая дровяная печь своими руками стоит потраченного времени и усилий.

Экономичный

Источник

На первый взгляд, вы не подумаете, что эта плита будет легкой для кошелька, но на самом деле это так.

Этот блоггер обнаружил, что может сделать свою печь значительно дешевле, чем средняя дровяная печь, которая продается в розницу (он обнаружил, что она стоит около 300 долларов).

Как недорого построить дровяную печь с помощью утренних работ

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для изготовления дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионального проекта «сделай сам».

Дровяная печь-кастрюля своими руками от Instructables

Детали

Источник

По словам этого мастера, он смог создать красивую маленькую уличную дровяную печь примерно за 20 долларов!

Он использовал металлолом, который нашел в своем гараже, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из металлолома с помощью Instructables

Ободья шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных колесных дисков?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь «Сделай сам» из колесных дисков от The Prepared Page

Для мастера «Сделай сам»

Источник

Нет способа приукрасить это, вы должны быть достаточно опытными в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только выглядит великолепно, но также эффективен и надежен.

Сделай свою собственную дровяную печь от Hill People Gear

Маленькая и мощная

Источник

Самое лучшее в маленькой каменке то, что, если она правильно сконструирована, она может обогреть очень большое помещение, несмотря на свои размеры.

Этот блоггер создал небольшой нагреватель, который обладал серьезной мощностью. Его проект служит хорошим источником вдохновения для начинающих мастеров своими руками.

Дровяные печи своими руками от блога Manta Bushcraft

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе заключается в том, что это проект не для всех. Чтобы получить такие ручные работы, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он обеспечивает уют в семье даже в холодные 20-градусные ночи.

Самодельный нагреватель Permies

Печь из листовой стали

Источник

Эта печь изготовлена ​​из листовой стали и выглядит красиво. Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

Непонятно, насколько просто сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и выглядит великолепно.

Дровяная печь из листовой стали от Instructables

Чертежи дровяной печи

Источник

Если у вас уже есть идея сделать собственную печь, но вам просто нужен план, как это сделать, — пожалуйста!

Выбирая этот путь, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Источник

Это не хлипкая, мелкая дровяная печь, сделанная своими руками. Это означает серьезное дело!

Блогер, создавший эту печь, рассказал обо всех этапах ее создания. Вы можете ознакомиться с его учебным пособием и посмотреть, готовы ли вы сделать свой собственный.

Построить дровяную печь с помощью торговой лавки Purple Sage

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других мелких материалов.

По большому счету, это довольно просто сделать своими руками, и вы сразу же начнете работать со своей новой дровяной печью!

Газовый баллон Дровяная горелка от Instructables

Компактная дровяная печь

Source

Это не самая компактная самодельная печь в этом списке, но она по-прежнему компактна и производит много тепла!

Чтобы сделать его, вам понадобится газовый баллон, который нужно положить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время первоначальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Газовый баллон Дровяная горелка от Instructables

Прекрасная и вневременная

Источник

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Это великолепно, функционально и, кажется, даже делает хороший торт!

Пошаговых инструкций по воссозданию этой модели не существует, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи своими руками.

Самодельная дровяная печь от блога Natural Building

Самодельная ракетная печь

Источник

Этот дровяной обогреватель не только отлично работает, но и выглядит очень круто.

Это дровяная печь типа «ракета», которую легко сделать в домашних условиях.

Самодельная ракетная дровяная печь от Sia Magazin

Переработанный баллон с пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из использованного газового баллона с пропаном.

Техника у всех может быть одинаковая, но дизайн немного отличается. Это проект, в который вы можете внести свои собственные штрихи, чтобы сделать его своим.

Баллон с пропаном, превращенный в дровяную печь от Expo Cafe Peru

Гаражная дровяная печь

Источник

Если вы никогда не смотрели обучающее видео на YouTube, чтобы помочь вам в проекте, вы когда-нибудь делали проект своими руками?

В этом видео вы не найдете пошаговых инструкций по воссозданию дровяной печи для гаража, но оно даст вам обзор, который поможет вам начать работу.

Моя супердешевая дровяная горелка для гаража своими руками – YouTube

Походная плита

Источник

Вам все равно нужно есть, когда вы в походе, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда во время черновой работы.

Требуется немного проводки, но он портативный и позволит вам хорошо поесть даже в лесу!

Печь Doc’s Smity Camp Stove — самодельная дровяная печь с рюкзаком

Почтовый ящик Дровяная печь

Источник

У вас есть старый почтовый ящик, которым вы больше не пользуетесь, но не хотите его выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто переверните его на бок, прикрепите трубы для вентиляции, и у вас получится функциональная дровяная печь, сделанная своими руками.

Сделай самодельный почтовый ящик Дровяная печь от «Знание ничего не весит»

Дровяной гриль

Источник

Технически это не печь, но дровяной гриль определенно стоит иметь!

На гриле можно приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое. Этот проект не представляет никакой сложности.

Как сделать барбекю/гриль из старых дисков от Eco Snippets

Плита с варочной панелью

Источник

Эта дровяная печь имеет верхнюю часть, которая позволяет легко готовить на ней, так что дело не только в тепле.

Подумайте, сколько блюд можно приготовить с его помощью! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

55-галлонная дровяная печь с варочной поверхностью своими руками от Home and Gardening Ideas

Все просто

Источник

Хорошо, это не самый эстетически приятный дровяной обогреватель в этом списке, но, вероятно, один из самых простых.

Все, что вам нужно, это старая банка из-под кофе, несколько веток и немного воображения, и у вас есть все необходимое для этого маленького проекта.

Дровяная печь «Сделай сам» от Центра идей «Сделай сам»

Идеальная печь для улицы

Источник

Преимущество этой дровяной печи, сделанной своими руками, заключается в том, что ее можно использовать для приготовления пищи или просто для того, чтобы согреть вас, если вы хотите насладиться прохладной ночью на свежем воздухе.

Он имеет плоскую верхнюю часть, что позволяет легко готовить, и отверстие, предназначенное для сохранения тепла (которое также достаточно велико, чтобы приготовить в нем зефир, просто говоря).

Дровяная печь своими руками от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у каждого дома есть старый резервуар для воды, который можно превратить в дровяную печь, но никогда не знаешь, что можно найти на свалке!

Так как он такой большой, человек, который изначально сделал модель, в конечном счете модифицировал ее, чтобы превратить ее в печь для пиццы на открытом воздухе.

Преобразование электрического резервуара для воды в наружный дровяной обогреватель с помощью Instructables

Заключение

Изготовление дровяной печи своими руками, скорее всего, не будет одним из тех проектов, когда у вас есть все необходимые материалы, которые просто разложены по дому. Это не значит, что не стоит пытаться. Если вы новичок в рукоделии, это отличная возможность перейти на следующий уровень мастерства.

Независимо от масштаба и назначения, дровяная печь обеспечит вас теплом и, по крайней мере, местом, где можно приготовить действительно вкусный зефир.

25 идей дровяной печи своими руками в 2022 году

Автор: Рита Пайк |

Нет ничего лучше дровяной печи для домашнего уюта, будь то кухня и дом или патио на заднем дворе. Но часто те, что есть на рынке, не так интересны или слишком дороги.

Итак, если вы любите перерабатывать, перерабатывать и восстанавливать все старое и заброшенное и нуждаетесь в хорошей дровяной горелке, тогда вам следует ознакомиться с этими идеями, чтобы узнать о некоторых удивительных идеях для дровяной печи, которые вы сделаете сами.

Печь для металлолома

Источник

Первое предложение в этом списке — просто печь из металлолома. Если вы занимаетесь апсайклингом и переработкой, это идеальный проект для вас. Эта дровяная печь была специально разработана первоначальным создателем для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой, но при этом иметь возможность наслаждаться прогулкой на свежем воздухе.

В инструкции показано, как из груды металлолома превратиться в великолепную дровяную печь, которая даже хорошо выглядит. Все примерно по 20 долларов.

Через инструкции

Газовый баллон Дровяная горелка

Источник

Вот еще один проект вторичной переработки, на этот раз с использованием старого газового баллона для создания уютной и эффективной дровяной печи для использования на террасе. Если все сделано правильно, вы даже сможете увеличить температуру, чтобы использовать чайник или добавить плиту, если вам нужна скромная уличная печь.

Чтобы сделать это, вам понадобится газовый баллон, труба дымохода диаметром 6 дюймов, ручка, секция усиленной петли, коробчатая секция для вентиляционного отверстия и отрезок стержня для регуляторов воздуха.

Через инструкции

Горизонтальная дровяная печь с резервуаром для горячей воды

Источник

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтальной конструкции. Он сделан из старого резервуара для горячей воды и плоских стальных листов.

Это немного больше похоже на то, «как я это сделал», чем на руководство, само по себе, но если у вас есть какие-либо навыки в этой области, вы должны быть в состоянии следовать тому, что написано на плакате, и создать ту же самую базовую печь из приведенные пошаговые инструкции.

Через торговый пост Purple Sage

Вертикальная дровяная печь с электрическим резервуаром для воды

Источник

Это еще один проект по переработке бака для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной RHS и стального уголка. Для этого вам понадобится угловая шлифовальная машина, электролобзик и сварочный аппарат Mig.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это, безусловно, отличный вариант для вас. Просто соберите свои материалы заранее и соблюдайте все меры предосторожности, начиная и заканчивая проект.

Через инструкции

Цилиндрическая печь на вторичном природном газе

Источник

Это фантастический вариант для тех, кто может найти баллон CNG. Они делают действительно уникальную, эффективную дровяную печь для всех, у кого есть навыки сварки и талант к работе с металлоломом.

Внимательно следуйте инструкциям — английские инструкции ниже испанских — и соблюдайте меры предосторожности, чтобы избежать возможных проблем с газом и т. д. Вам нужно будет слить газ и снять клапан вместе с другие препараты.

Через инструкции

Буржуйка своими руками

Источник

Эта фантастическая маленькая буржуйка выглядит великолепно, но она действительно помогает. Это также не слишком сложно, если вы вообще знаете, что делаете со сваркой и т. д. Это отлично подходит для небольших помещений — например, мастерских, гаражей, сараев — для поддержания их в тепле в холодные зимние месяцы.

В конструкции используется металлолом, который можно собрать дома или на местной свалке за очень небольшие деньги. И на изготовление уходит около суток, а то и меньше.

Через инструкции

Ракетная плита

Источник

Ракетные печи — отличный способ готовить на дровах. Основной принцип — сжигание дров горячими и быстрыми ради эффективности. Это помогает изолировать зону приготовления пищи и, следовательно, делает приготовление пищи быстрее и проще. И это именно то, что делает эта ракетная печь своими руками.

Вам понадобятся 2 масленки, котел для приготовления пищи, древесная зола, гибкий дымоход, несколько металлических труб и листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через инструкции

Печь для банок с краской

Источник

У вас есть старая металлическая банка из-под краски и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло. Эта маленькая дровяная горелка идеально подходит для использования на открытом воздухе, например, в походах и на рыбалке, и ее изготовление не займет много времени и усилий.

Это еще одно «это то, что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Бушкрафт США

Портативная дровяная печь за 30 долларов

Источник

Эта фантастическая маленькая переносная дровяная печь проста в сборке за небольшие деньги. На самом деле, это должно стоить 30 долларов или меньше. Он достаточно велик, чтобы подходить для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защититься от мороза на террасе в охотничьем домике или где-либо еще.

Через Backwoods Home

Дровяная печь для маленькой лодки своими руками

Источник

Эта дровяная печь предназначена для безопасного использования на небольшой лодке. Он маленький, чрезвычайно прочный и устойчивый, и стоит намного меньше, чем тот, который вы купили бы в магазине пристани в вашем районе. Кроме того, он достаточно мал для небольших лодок, таких как 16-футовые. Печка отлично подходит для прогрева самой лодки.

Это не учебник как таковой, а скорее что-то вроде «это то, что я сделал, так что вы можете попробовать что-то подобное».

Через журнал Duck Works

Легкий мини-гриль для кемпинга

Источник

Это очень простая в сборке небольшая кемпинговая дровяная горелка, которую вы можете сделать из самых обычных предметов, не прилагая особых усилий. Компоненты недорогие и их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной посуды из нержавеющей стали с отверстиями и 4 гайки и болта достаточной длины, чтобы соответствовать отверстиям в держателе для посуды. Серьезно, это так просто, что каждый может это сделать.

Через инструкции

Простая бочковая печь из набора

Источник

Это еще один простой вариант для людей немного менее удобных, чем некоторые. Вы используете готовый комплект для создания идеальной дровяной печи вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. д. Вместо этого вам просто понадобится стальной барабан на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке почти бесплатно. Но с инструкциями вы можете построить двухствольную печь, так что вы можете взять две бочки.

Через инструкции

Роскошная дровяная печь-бочонок

Source

Это руководство по изготовлению дровяной печи дает вам возможность построить роскошную дровяную печь, которая отлично подойдет для дома. Установите в подвале, и вы будете держать дом теплее, чем когда-либо.

Еще один бочковой комплект для превращения бочки в мощную дровяную печь. Комплекты не слишком дорогие, как и бочка и другие расходные материалы, и вы сэкономите массу денег по сравнению с покупкой полноценной дровяной печи в каком-нибудь дорогом магазине.

Из домашнего журнала Backwoods

Самодельный нагреватель массы

Источник

В этом учебном пособии по самодельному массовому нагревателю используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая будет снабжать весь ваш дом теплом. Вам понадобится изоляция из стекловолокна, изолированная труба для сжигания, немного дерева для каркаса, немного глины и песка. Вы также построите дымоход.

Дровяная печь, по общему признанию, сложна, и «учебник» больше похож на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко самостоятельно.

Через Перми

Модернизированная дровяная печь Weber Rapidfire

Источник

Вот еще одна портативная дровяная печь, идеально подходящая для приготовления пищи. Вы будете использовать компонент Weber Rapidfire, который легко купить в местном хозяйственном магазине, для сборки этой портативной печи. И это уже качественное производство, так что прослужит долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, напильники по металлу, металлические винты и т. д. Его также достаточно легко сделать, и он намного эффективнее, чем многие другие варианты. там.

Через инструкции

Миниатюрная походная дровяная печь

Источник

Если вам нужна действительно маленькая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло. Эту миниатюрную дровяную походную печь довольно легко построить, и, хотя это так важно, она выглядит совершенно очаровательно, как только это будет сделано.

Вам понадобится лом медных труб и трубок для корпуса, а затем несколько основных инструментов и расходных материалов для металлообработки, которые вы обычно используете в металлообработке.

Через инструкции

Базовая дровяная печь из обрезков

Источник

Для этой простой дровяной печи, сделанной из металлолома, у вас действительно есть много вариантов того, из чего ее сделать. Только не используйте алюминий. Фактически, первоначальный мастер по металлу предложил пустую бочку из-под масла и оладьи из гороха — тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он, безусловно, поможет быстро приготовить дрова для обогрева.

Через инструкции

Ракетная плита космического корабля

Источник

Еще одна забавная ракетная печь для фантастического сжигания дров. Но он выполнен в цвете космического челнока — просто для удовольствия. Так что, если вам нравится тепло и веселье в одной, вам, вероятно, понравится разжигать эту довольно простую печь.

Печь имеет красивую L-образную форму с узким профилем и эффективными углами, образующими печь. Это не прямое руководство само по себе, но оно дает четкое представление о каждом шаге на этом пути. Так что, если вы разбираетесь в металлообработке, вы вполне сможете сделать это без особых проблем.

Через инструкции

Старый водонагреватель в дровяной печи

Источник

Это еще один проект вторичной переработки, который берет старый водонагреватель — практически любой формы, кроме дырявого — и превращает его в очень эффективную дровяную печь, которая согреет ваш дом. На оригинальном плакате печь была создана для снижения затрат на отопление дома и основана на некоторых старых новостях Матери-Земли.

Подходит для небольшого дома, чтобы хорошо отапливать его со встроенными воздуховодами, соединяющими подвал или первый этаж с остальной частью дома.

Через инструкции

Дровяная печь из стального листа

Источник

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, где можно укрыться от холодных зимних ночей. На самом деле, если вы хорошо разбираетесь в металлообработке, у вас будет потрясающий предмет, который выглядит как ухоженный антиквариат. Кроме того, верх становится достаточно горячим, чтобы поставить чайник или небольшую кастрюлю и приготовить там что-нибудь.

Самое приятное, однако, то, что эту печь на самом деле не так уж сложно сделать, если у вас есть некоторые уже существующие навыки или талант к работе с металлом и немного терпения.

Через инструкции

Ракетный подогреватель массы

Источник

Есть две вещи, которые отличают ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе массы ракеты гораздо более полное. Во-вторых, нагреватель массы ракеты представляет собой тепловую массу, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из самых лучших и эффективных вариантов, которые вы найдете в домашних условиях. Этот урок проведет вас через каждый шаг, и, в конце концов, у вас будет фантастический обогреватель для вашего дома.

Через инструкции

Дровяная горелка для барбекю в форме свиньи

Источник

Если вы ищете забавную дровяную горелку, которая не только даст немного тепла, но и даст вам место для приготовления пищи и, ну, в общем, станет отличным предметом для разговора, то эта очаровательная дровяная горелка из свинины — отличный вариант.

В плане используется старый газовый баллон и некоторые навыки резки металла, чтобы создать этого очаровательного поросенка. Оттуда вы прикрепите несколько клапанов и других компонентов, а также создадите крышку и ножки из других частей газового баллона. Бам. «Бэби-экью».

Через инструкции

Дарт Вейдер Сожигатель бревен

Источник

А для фанатов «Звездных войн» у вас есть сжигатель дров в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы создать горелку для дров. После этого вы получите удовольствие от создания этого замысловатого изображения оригинальной трилогии «Большое зло» из «Звездных войн».

Инструкции дают четкие указания по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этого. Будьте особенно внимательны к инструкциям по технике безопасности, так как остатки газа могут быть очень опасны.

Через инструкции

Сжигатель дров миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда, ну, это для вас. Это прочная горелка для дров, которая отлично подходит для патио и отлично подходит для демонстрации вашей веселой стороны. А сделать все это можно из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое и очень простое, так что если у вас есть хоть какие-то навыки сварки, у вас все должно получиться. И если вы этого не сделаете, это разумный проект для изучения некоторых навыков, поскольку он такой прямой.

Через инструкции

Горелка для поросят

Источник

Вот еще одна очаровательная печь-свинка, на этот раз поменьше и просто на дровах, если она более эффективна для ваших нужд. Это все так же весело, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебник предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через инструкции

Подходящая дровяная горелка для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, просто потрясающие. И вы найдете расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные варианты, создав свою собственную дровяную печь — Вейдер, Свинки, Миньоны? – и получить более интересный опыт в процессе.

В общем, создание собственной дровяной горелки — отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто не забудьте использовать тщательные меры безопасности, оборудование и тщательно прочитать все инструкции несколько раз, прежде чем начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для творчества прямо на свой почтовый ящик.

Самая эффективная и недорогая дровяная печь своими руками

Система отопления помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте. Выбор правильной системы отопления имеет значение с точки зрения экологичности, комфорта, технического обслуживания, воздействия на окружающую среду и т. д.

Существует множество видов топлива, из которых можно выбрать, когда вы хотите обогреть свое помещение, и одним из наиболее экологичных является дерево .

  • Древесина является возобновляемым ресурсом : через несколько лет она снова вырастет.
  • Вы можете найти дрова рядом с домом, особенно если вы живете в сельской местности, или вы даже можете рубить их самостоятельно.
  • древесина не подвержена влиянию рыночных колебаний, как ископаемое топливо.

Но учтите, что плохо спроектированная система дровяного отопления может превратиться в ваш самый страшный кошмар:

  • высокий расход топлива
  • пустая трата времени
  • производство большого количества золы
  • сильное загрязнение
  • недостаточное отопление
  • частое обслуживание
  • проблемы безопасности

Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много денег, чтобы купить последний тип дровяной печи и сталкиваются с некоторыми из вышеперечисленных проблем.

Я хочу поделиться с вами своим опытом о дровяных печах , потому что я хочу, чтобы вы знали, что есть возможность самостоятельно построить свою идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.

Предыстория

Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив дровам , так как место довольно изолированное, поэтому я начал искать в Интернете хорошую дровяную печь. отвечающие требованиям:

  • эффективный
  • прочный
  • мощный
  • дешевый
  • низкий уровень обслуживания
  • безопасный
  • малозагрязняющий
  • 590

    3 возможность нагревать воду0513

Я просмотрел множество дровяных печей последнего поколения и термокаминов , но ни один из них не удовлетворил всем моим требованиям (может быть, я многого просил?). Во-первых, было довольно сложно найти эффективную печь, способную одновременно нагревать воду и готовить, во-вторых, они были чертовски дорогими, хотя и изготавливались из простых материалов и без изысканного дизайна.

Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совершенно не хотел копировать металлические коробчатые печи, способные выталкивать половину тепла из дымохода. Я хотел построить свою собственную печь, и это должно было быть эффективный , точка.

Наткнулся на подогреватель массы ракеты . Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она работает .

Ракетный обогреватель

Для меня это была совершенно новая концепция: печь, которая обогревает не только помещение, но и непосредственно людей! Потому что вы можете сидеть на горячей кушетке и чувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из множества захватывающих функций, еще одна — 9.Радиатор 0500 , который обеспечивает мгновенный нагрев с первых минут работы и позволяет готовить над ним.

Самая эффективная дровяная печь


Почему это должна быть самая эффективная дровяная печь?

  • он может извлекать большую часть тепла из выхлопных газов, в то время как обычные печи требуют, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
  • чрезвычайно высокая температура горения гарантирует чистое и эффективное сгорание
  • нагреватель массы ракеты имеет внутренний изолированный дымоход , который при достижении чрезвычайно высоких температур создает тягу, способную проталкивать выхлопные газы через длинный канал, который отводит их тепло до тех пор, пока они не выйдут из вентиляционного отверстия.
  • Владельцы
  • заявляют о снижении расхода дров на 80-90 % по сравнению с обычной металлической дровяной печью.

Зачем вам строить нагреватель массы ракеты?

  • На самом деле легко построить : вам не нужно быть инженером, гидравликом или строителем дома.
  • Вы можете построить его, используя переработанных или недорогих материалов , не потратив ни копейки.
  • Вы можете построить его за два дня или меньше.
  • Требует минимального обслуживания
  • Простота настройки или рестайлинга в соответствии с вашими потребностями: будучи построенным из натуральных материалов, нагреватель ракетной массы очень легко модифицировать, вам не нужно использовать отбойный молоток или сварщик.
  • Эффективность : потому что вы не хотите тратить тепло, дрова или время.
  • EcoFriendly : вы можете построить эту печь из натуральных материалов без использования цемента, клея или краски. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо со строительной площадки.
  • Многоцелевой : обогревать себя, окружающую среду, воду и готовить.

Как это работает?

Существует два основных способа изготовления нагревателя массы ракеты: использование J-образной конструкции или L-образной конструкции.

В ракетной печи с J-образным профилем дрова помещаются в вертикальную загрузочную камеру и должны автоматически подаваться в печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, что вызывает сильную турбулентность, обеспечивающую правильное смешивание кислорода и дыма, что создает условия для горения в течение секунд .

Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры. Это создает сильную тягу, способную проталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, к вентиляционному отверстию. После выхода из стояка горячие газы участвуют во втором сгорании, при котором сгорают все горючие вещества (полное сгорание). они ударяются о поверхность радиатора и отдают большую часть своего тепла, охлаждаясь и спускаясь, чтобы собраться в выхлопном канале. Радиатор мгновенно нагревает помещение за счет излучения и создания конвективных движений с контактирующим с ним воздухом.

Высокая эффективность этой печи обусловлена ​​ надлежащей изоляцией камеры сгорания и стояка тепла, позволяющей сгорать топливу при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они добраться до выхлопной трубы.

Дым, проходя через вытяжной канал, отдает остаточное тепло тепловой массе стенда. Термическая масса состоит из материалов, способных накапливать большое количество тепла и медленно отдавать его, действуя как термобатарея .

Полностью нагретая тепловая масса адекватного размера все еще способна выделять тепло на следующий день после выключения печи.

Наконец, то, что выходит из выпускного отверстия, представляет собой водяной пар низкой температуры и CO2.

Как видно из чертежей, единственное различие между этими двумя типами печей заключается в камере подачи: в ракетном нагревателе L-образной конструкции она перекрывает камеру сгорания, так как дрова кладутся строго горизонтально. Вы можете прочитать больше о том, что входит в мою статью J-образный против L-образного.

Чертежи

Мой первый ракетный нагреватель основан на чертежах, которые я купил у Эрни и Эрики Виснер , опытных строителей дровяных печей.

В планах была печь с высокой лавкой и 8″ воздуховодами, которую я построил всего за два дня и с тех пор не переставал ее дорабатывать и улучшать. Хочу поделиться с вами своим опытом и всеми доработками, которые я сделал и распространил эту информацию, насколько я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.0003

В основном это изменения, которые я внес:

  • преобразовал J-образную конструкцию в L-образную
  • добавил систему водяного отопления
  • вытяжной канал полностью сложил из кирпича
  • улучшил изоляцию теплового стояка

Вы можете выполнить все необходимые шаги для сборки окончательной версии моей печи в статье: Как построить Г-образный ракетный нагреватель массы

или если вы хотите приобрести подробные планы у Эрни и Эрики Визнер, используйте эту ссылку: Кабина 8″ RMHeater — компактный ракетный нагреватель диаметром 8″

Юридический материал

К сожалению, ракетный нагреватель до сих пор не прошел сертификацию безопасности в Лаборатории андеррайтеров, поэтому стройте его на свой страх и риск и в соответствии с вашими местными законами. Пожалуйста, также примите во внимание проблемы, связанные с возможным страхованием жилья. Прочитайте этот пост на пермском форуме о том, как застраховать дом с ракетным отопителем.

Если вы живете в Портленде, штат Орегон, вы должны поблагодарить Эрни и Эрику Визнер за то, что им удалось получить одобрение за 1 неделю, увидеть все строительные нормы и правила.

Если вы живете в другом месте, изучите местную юрисдикцию и помните, что печь может не подпадать под действие правил EPA и считаться каменной печью, построенной на месте, а не дровяной печью из-за ее веса.



Последнее изменение: 12.02.16

Автор Давиде Булдрини

Загрузка диалога


Вас также может заинтересовать:

Как построить L-образный подогреватель массы ракеты

Прочитайте шаг за шагом, как построить Г-образный нагреватель массы ракеты из кирпичей и каменных блоков.

Ракетный нагреватель массы L-образного профиля VS J-образный профиль

Прочитайте, почему я решил преобразовать J-образный нагреватель массы ракеты в L-образный.

Нагрев воды с помощью ракетного нагревателя массы

Узнайте, как просто добавить систему нагрева воды к вашему ракетному нагревателю с L-образным профилем


Отопление дровами и пеллетами | Министерство энергетики

Энергосбережение


Сегодня вы можете выбирать из нового поколения приборов, работающих на древесине и пеллетах, которые являются более чистыми, более эффективными и достаточно мощными, чтобы отапливать многие современные дома среднего размера. Приборы на пеллетном топливе сжигают небольшие гранулы длиной от 3/8 до 1 дюйма.



Выбор и установка дровяного и пеллетного оборудования

При выборе прибора, работающего на дровах или пеллетах, важно выбрать тот, который подходит по размеру для отапливаемого помещения. Когда прибор слишком большой, жители, как правило, разжигают огонь при слабом тлении, чтобы избежать перегрева, что приводит к трате топлива и является одной из основных причин загрязнения воздуха. Устройство меньшего размера не обеспечит достаточного тепла. Вы должны обсудить свои потребности в отоплении с уважаемым дилером. Хорошее эмпирическое правило заключается в том, что печь мощностью 60 000 британских тепловых единиц (БТЕ) ​​может обогреть дом площадью 2000 квадратных футов, а печь мощностью 42 000 БТЕ может обогреть помещение площадью 1300 квадратных футов.

Дровяные приборы и камины могут выделять большое количество загрязнителей воздуха. Древесный дым содержит сотни химических соединений, включая оксиды азота, окись углерода, органические газы и твердые частицы, многие из которых оказывают неблагоприятное воздействие на здоровье. Во многих городских и сельских районах дым от сжигания древесины является основным источником загрязнения воздуха. Из-за этого некоторые муниципалитеты ограничивают использование дровяных отопительных приборов, когда качество местного воздуха достигает неприемлемого уровня. Другие ограничивают или запрещают установку дровяных приборов в новостройках. Прежде чем устанавливать систему сжигания древесины, вам следует обратиться в местный отдел строительных норм и правил, государственное управление энергетики или государственное агентство по охране окружающей среды, чтобы узнать о правилах сжигания древесины, которые могут применяться в вашем регионе.

Если у вас старый дровяной прибор, подумайте о переходе на один из более новых приборов, сертифицированных Агентством по охране окружающей среды США (EPA). Некоторые из них включают каталитическую камеру сгорания, которая позволяет дымовым газам сгорать при более низких температурах, тем самым очищая выхлопные газы и выделяя больше тепла. Все дровяные печи, продаваемые сегодня, должны иметь наклейку сертификации EPA. Приборы с более высокой эффективностью обычно имеют более низкие выбросы, а также часто более безопасны, поскольку полное сгорание помогает предотвратить накопление легковоспламеняющихся отложений в дымоходе, называемых креозотом.

Расположение прибора (и дымохода) влияет на то, насколько хорошо тепло распределяется и сохраняется в вашем доме. Большинство приборов, работающих на дровах и пеллетах, по сути являются обогревателями, и их следует размещать в комнате, где вы проводите большую часть своего времени. В идеале должен быть способ циркуляции тепла в остальную часть дома, например, вентилятор или узел воздуходувки.

Для обеспечения безопасности и максимальной эффективности вам следует обратиться к профессионалам для установки вашего устройства, работающего на дровах или пеллетах. Профессионал тщательно оценит все, от дымохода до защиты пола. Сертифицированный специалист также может помочь вам выбрать лучший прибор для обогрева вашего дома. Национальный институт каминов ведет список сертифицированных специалистов отрасли.

Типы дровяных и пеллетных установок

Ниже приводится краткий обзор различных типов доступных приборов.

Высокоэффективные камины и каминные топки

Традиционные открытые каменные камины, предназначенные больше для показа, не должны рассматриваться как отопительные устройства. Традиционные камины потребляют до 300 кубических футов в минуту нагретого комнатного воздуха для сжигания, а затем направляют его прямо в дымоход. Камины также производят значительное загрязнение воздуха. Хотя некоторые проекты каминов направлены на решение этих проблем с помощью специальной подачи воздуха, стеклянных дверей и систем рекуперации тепла, большинство традиционных каминов по-прежнему теряют энергию. Когда вы разжигаете огонь, вы должны уменьшить или выключить огонь и открыть окно рядом с камином.

Высокоэффективные каминные топки доказали свою эффективность в повышении эффективности обогрева старых каминов. По сути, вставки функционируют как дровяные печи, встраиваясь в каменный камин или на его очаг и используя существующий дымоход. Хорошо подогнанная каминная топка может функционировать почти так же эффективно, как дровяная печь.

Исследования показали, что правильная установка каминной топки очень важна. Попросите профессионального установщика осмотреть камин и дымоход, чтобы определить, подходят ли они для вставки. Вставки должны быть максимально герметичными. Чем он герметичнее, тем проще контролировать огонь и теплоотдачу. Установщик должен использовать только утвержденные изоляционные материалы для камина, чтобы заполнить любые зазоры между горловиной камина и вкладышем.

Перемещение вставки для чистки дымохода или вкладыша может быть затруднено, и эту работу лучше доверить профессиональному трубочисту. В некоторых случаях над соединением вставки может быть установлена ​​дверца для очистки, чтобы вставку не приходилось перемещать так часто. Некоторые модели имеют колесики для упрощения установки, очистки, ремонта и других регулировок.

Некоторые современные камины нагреваются с эффективностью, близкой к эффективности дровяных печей, и сертифицированы как устройства с низким уровнем выбросов. Несмотря на то, что это поколение каминов разработано с учетом преимуществ традиционного камина, они также могут эффективно обеспечивать тепло. Через вентиляционные отверстия под топкой всасывается комнатный воздух, нагревается через теплообменник и направляется обратно в дом либо через вентиляционные отверстия в верхней части камина, либо по воздуховодам, ведущим в близлежащие помещения. Некоторые из этих каминов одобрены для направления нагретого воздуха к вспомогательному вентилятору в подвале. Затем воздух проходит по воздуховодам в другие комнаты дома. Камин должен иметь специальный источник наружного воздуха для горения.

Дымоходы пропускают нагретый и теплый воздух из вашего дома. Если у вас есть камин, которым вы не пользуетесь, заткните и загерметизируйте дымоход. Если вы пользуетесь камином, обязательно закрывайте дымоход, когда камин не используется. Вы также можете использовать надувную пробку, доступную в продаже, чтобы временно закрыть дымоход и избежать утечки воздуха через дымоход.

Каталитические дровяные печи, усовершенствованные дровяные печи и централизованные дровяные котлы

Дровяные печи являются наиболее распространенным устройством для сжигания дров. Новые каталитические печи и вставки имеют эффективность до 83% HHV (более высокая теплотворная способность).

Усовершенствованные дровяные печи для сжигания топлива обеспечивают много тепла, но часто работают эффективно только тогда, когда огонь горит на полную мощность. Также известные как печи вторичного сжигания, они могут достигать температуры 1100 ° F — достаточно горячей, чтобы сжигать горючие газы.

Эти печи имеют несколько компонентов, которые помогают им сжигать горючие газы, а также твердые частицы, прежде чем они смогут выйти из дымохода. Компоненты включают металлический канал, который нагревает вторичный воздух и подает его в печь над огнем. Этот нагретый кислород помогает сжигать летучие газы над пламенем, не замедляя горение. В то время как многие старые печи имеют источник воздуха только под дровами, вторичный источник воздуха в усовершенствованных печах внутреннего сгорания обеспечивает кислородом летучие газы, выходящие над огнем. При достаточном количестве кислорода горят и нагретые газы. Кроме того, топка изолирована, что отражает тепло обратно к ней, гарантируя, что турбулентные газы остаются достаточно горячими, чтобы гореть. Новые усовершенствованные печи некаталитического сжигания часто имеют КПД от 65 до 75%, ВТС.

Еще одним преимуществом является то, что вторичные каналы направляют горячий воздух к стеклянным дверям, сохраняя их чистыми для наблюдения за огнем. Они также могут быть немного дешевле, чем обычные дровяные печи, оснащенные каталитическими камерами сгорания. Как и дровяные печи, централизованные дровяные котлы с годами совершенствовались. В некоторых современных централизованных дровяных обогревателях используется технология газификации древесины, при которой сжигается как древесное топливо, так и связанные с ним горючие газы, что обеспечивает их эффективность до 80%. Кроме того, доступны системы, которые могут переключаться на нефть или газ, если пожар погаснет.

Кирпичные обогреватели

Каменные печи также известны как «русские», «сибирские» и «финские» камины. Они производят больше тепла и меньше загрязняют окружающую среду, чем любой другой прибор, работающий на дровах или пеллетах. К каменным нагревателям относятся топка, большой кладочный массив (например, кирпич) и длинные извилистые дымовые каналы, проходящие через кладочный массив. Их топки облицованы огнеупорным кирпичом, огнеупорным бетоном или подобными материалами, которые могут выдерживать температуры более 2000°F (1,09°С). 3°С).

Небольшой горячий костер, разводимый один или два раза в день, выпускает нагретые газы в длинные каменные тепловые тоннели. Кирпичная кладка поглощает тепло, а затем медленно отдает его в дом в течение 12-20 часов. Каменные обогреватели обычно достигают эффективности сгорания 90%.

Большинство из них предназначены для сжигания древесины, но исторически они были предназначены для сжигания почти любого твердого топлива. Относительно небольшой, но интенсивный пожар также приводит к очень небольшому загрязнению воздуха и очень небольшому накоплению креозота в дымоходе. Поскольку большая часть тепла от топлива передается кладке и медленно отдается в помещение в течение дня, этот тип обогревателя не нужно загружать топливом так часто, как дровяные отопительные приборы других типов. Кроме того, если каменный обогреватель построен так, что зимой на него может падать солнечный свет, обогреватель будет поглощать солнечное тепло и медленно отдавать его в помещение.

Доступен широкий выбор конструкций и стилей каменных обогревателей. Модели большего размера напоминают обычные камины и могут занимать всю стену. Меньшие модели занимают примерно столько же места, сколько дровяная или пеллетная печь. Они могут быть изготовлены по индивидуальному заказу или приобретены в виде сборных единиц. Некоторые крупные проекты могут стоить 5000 долларов и более. Планы и комплекты доступны, но они не являются простыми проектами «сделай сам» и требуют опыта в каменной кладке.

Кроме дороговизны, каменные обогреватели имеют один существенный недостаток по сравнению с обычными дровяными печами и каминами — они не могут быстро дать тепло с холодного пуска.

Пеллетные топливные приборы

Приборы, работающие на пеллетах, сжигают уплотненные пеллеты, обычно сделанные из дерева, но они также могут быть получены из других органических материалов. Некоторые модели могут сжигать ореховую скорлупу, кукурузные зерна и мелкую щепу.

Приборы, работающие на пеллетах, более удобны в эксплуатации, чем обычные дровяные печи или камины, а некоторые из них имеют гораздо более высокую эффективность сгорания и нагрева. Как следствие этого, они производят очень мало загрязнения воздуха. По сути, пеллетные печи являются самым чистым твердотопливным бытовым отопительным прибором. Пеллетные печи, сертифицированные EPA, вероятно, будут иметь КПД от 70% до 83%. Пеллетные печи имеют теплопроизводительность от 8000 до 90,000 БТЕ в час. Они подходят как для дома, так и для квартиры или кондоминиума.

Большинство пеллетных печей стоят от 1700 до 3000 долларов. Тем не менее, печь на пеллетах зачастую дешевле в установке, чем обычный дровяной обогреватель. Многие из них могут иметь прямой выход в помещение и не нуждаются в дорогостоящем дымоходе или дымоходе. В результате стоимость установки всей системы может быть меньше, чем у обычной дровяной печи.

Приборы, работающие на пеллетах, доступны в виде отдельно стоящих печей или каминных топок. Отдельно стоящие устройства напоминают обычные дровяные обогреватели тем, что они обычно хорошо обогревают одну комнату, но не смежные комнаты, если только у них нет вентилятора, который нагнетает теплый воздух в эти другие помещения. Каминные топки на пеллетах подходят к существующим каминам. В настоящее время несколько компаний производят печи и котлы на пеллетах для замены или дополнения газовых или жидкотопливных печей и котлов в системах отопления жилых помещений.

Все устройства, работающие на пеллетах, имеют топливный бункер для хранения пеллет до тех пор, пока они не потребуются для сжигания. Большинство бункеров вмещают от 35 до 130 фунтов (от 16 до 60 кг) топлива, которого хватает на день или более при нормальных условиях эксплуатации. Подающее устройство, похожее на большой шнек, сбрасывает несколько пеллет за раз в камеру сгорания для сжигания. Скорость подачи пеллет в горелку определяет тепловую мощность. Выхлопные газы отводятся через небольшую дымоходную трубу, которая может быть направлена ​​наружу через боковую стенку или вверх через крышу. Более продвинутые модели имеют небольшой компьютер и термостат для управления скоростью подачи гранул.

Пеллетные устройства обычно требуют дозаправки только один раз в день. Однако из-за того, что топливо сжато, гранулы в мешках трудно поднять. Некоторые модели используют наливные системы хранения и являются полностью автоматическими.

Наружные поверхности большинства пеллетных устройств (кроме стеклянных дверей) во время работы остаются относительно прохладными, что снижает риск случайных ожогов. Пеллетные печи сжигают топливо настолько полно, что в дымоходе скапливается очень мало креозота, что снижает пожароопасность.

К сожалению, устройства на пеллетах также более сложны и имеют дорогие компоненты, которые могут сломаться. Более того, домовладелец должен чистить их еженедельно, а профессионал – ежегодно. Им также требуется электричество для работы вентиляторов, элементов управления и устройств подачи пеллет. При обычном использовании они потребляют около 100 киловатт-часов (кВтч) или около 9 долларов США.стоимость электроэнергии в месяц. Если печь не имеет резервного источника питания, потеря электроэнергии приводит к отсутствию тепла и, возможно, к задымлению дома.

Размещение и размеры дымохода

Дымоходы используют тепло огня для создания так называемого эффекта дымохода. По мере того, как теплый воздух от огня поднимается вверх, более холодный домашний воздух устремляется в дровяной прибор через вентиляционные отверстия, обеспечивая кислород, необходимый для горения огня. Разжигание огня с хорошим горячим ожогом будет стимулировать этот здоровый сквозняк. Кроме того, между зонами высокого и низкого давления в доме находится зона нейтрального давления. Зона нейтрального давления имеет тенденцию двигаться к наибольшей утечке воздуха. Когда вершина дымохода расположена над потолком дома (как и должно быть), зона нейтрального давления дымохода находится выше зоны нейтрального давления дома. Такое правильное размещение дымохода создает плавный поток воздуха в прибор и из дымохода, даже если огонь не горит.

Если вы проектируете или строите новый дом, рассмотрите возможность установки дымохода внутри вашего дома. Более традиционный дымоход, построенный снаружи дома, будет отдавать ценное тепло холодному наружному воздуху. Если температура воздуха в дымоходе падает ниже температуры воздуха в помещении, холодный, вонючий воздух из дымохода будет втягиваться в дом из-за низкого давления дымовой трубы. В таком сценарии дом стал лучше дымоходом, чем дымоходом. Поэтому, когда горит огонь, дым наполняет комнату.

Дымоходы должны соответствовать размеру прибора, т.е. размер дымохода должен соответствовать выходному отверстию печи. Если дымоход больше, чем выходное отверстие печи или камина, выпуск выхлопных газов замедляется, увеличивая накопление креозота и снижая эффективность. Высокоэффективные дымоходы также изолированы. Старые каменные дымоходы можно переделать, чтобы безопасно и эффективно подключить их к новым высокоэффективным дровяным приборам. Опять же, вкладыш дымохода должен быть непрерывным от выхода прибора до вершины дымохода. Нередко за дымоход приходится платить столько же, сколько за ваш прибор.

Отдельно стоящие дровяные печи выводят воздух в соединительную трубу, которая затем соединяется с дымоходом. Если соединительная труба длиннее 8 футов (как в сводчатом потолке), вам следует подумать о покупке двухслойной трубы с воздушным зазором в 1 дюйм между слоями трубы. Эффективные современные печи производят большое количество тепла. Большая часть этого тепла может исходить от более длинной однослойной трубы, замедляя тягу, что может повлиять на общую эффективность вашей системы сжигания древесины.

Обслуживание

Чтобы система сжигания дров или пеллет работала эффективно и безопасно, ее необходимо регулярно обслуживать.

Каждый год, желательно перед каждым отопительным сезоном, приглашайте трубочиста, сертифицированного Американским институтом безопасности дымоходов , для осмотра вашей системы сжигания древесины. В дополнение к очистке дымохода сертифицированный трубочист должен обладать знаниями, которые помогут убедиться, что ваш прибор, топка, соединительная труба, воздухозаборники, дымоход и все другие компоненты работают эффективно и безопасно.

Каталитические камеры сгорания необходимо проверять после каждых двух сожженных корд и заменять в соответствии с рекомендациями производителя. В большинстве каталитических печей или вставок есть место для термометра, который поможет вам проверить камеру сгорания. Каталитическая ячейка является съемной и заменяемой и стоит от 75 до 160 долларов. Катализаторы в новых моделях, особенно выпущенных с 2005 года, следует менять только раз в 5–8 лет при сжигании выдержанной древесины. Старые каталитические печи, изготовленные до 2000 года, необходимо чаще проверять, а катализаторы необходимо чаще заменять.

Периодическая очистка внутренней части дровяной печи с помощью проволочной щетки также поможет дровяному прибору нагреваться более эффективно. Даже одна десятая дюйма сажи может снизить эффективность теплопередачи металла на 50%.

Для приборов, работающих на пеллетах, очень важно следовать инструкциям производителя по эксплуатации и техническому обслуживанию. Регулярно проверяйте вентиляторы и двигатели и обслуживайте их должным образом. Производители советуют удалять неиспользованные пеллеты из бункера печки и системы подачи в конце отопительного сезона. Это снижает вероятность появления ржавчины, которая может привести к дорогостоящему повреждению прибора. Это также сводит к минимуму трудности с розжигом прибора в начале следующего отопительного сезона. Регулярно прочищайте дымоход, чтобы предотвратить накопление сажи.

Выбор и хранение древесины

Все виды древесины имеют одинаковую теплотворную способность (БТЕ) ​​в пересчете на фунт в полностью сухом состоянии. Следовательно, более плотная древесина, как правило, будет стоить дороже и будет гореть дольше. Такие деревья, как дуб, гикори и сосна, сгорают за ночь.

Поскольку при сжигании влажной древесины может быть потрачено много энергии, следует использовать древесину, которая была должным образом выдержана. Правильно выдержанную древесину заготавливают весной и оставляют сохнуть в течение всего лета. Ищите древесину ровного цвета, без зелени. Он должен иметь содержание влаги 20% или менее по весу.

Храните дрова подальше от дома на случай, если термиты обнаружат поленницу. Верх кучи должен быть накрыт, но оставьте стороны открытыми, чтобы воздух мог циркулировать. Если возможно, храните древесину на расстоянии фута от земли (например, на бетонных блоках), чтобы она оставалась сухой.

Пеллетное топливо

Пеллеты обычно продаются в мешках по 40 фунтов (18 кг) по цене от 3 до 4 долларов за штуку или от 180 до 250 долларов за тонну. Большинство домовладельцев, которые используют пеллетный прибор в качестве основного источника тепла, используют от двух до трех тонн пеллетного топлива в год. Приборы, работающие на пеллетах, почти всегда дешевле в эксплуатации, чем приборы, работающие на электрическом сопротивлении, масле и пропане.

Содержание влаги в большинстве топливных пеллет составляет от 5% до 10%. Хорошо выдержанных дров обычно около 20%. Некоторые производители пеллет содержат либо нефтяной, либо ненефтяной лигнин, используемый в качестве смазки в процессе производства пеллет, хотя большинство из них не содержат добавок.

 Институт пеллетного топлива запустил Программу стандартов PFI, программу аккредитации третьей стороны, предоставляющую спецификации для бытового и коммерческого топлива. Этот стандарт гарантирует потребителю пеллеты высочайшего качества при покупке сертифицированных пеллет.

Вы также можете проверить качество пеллетного топлива, осмотрев мешок на наличие чрезмерной грязи и пыли, которые могут образовывать шлаки в печи. На дне 40-фунтового (18-килограммового) мешка должно быть менее половины чашки пыли. Печи на пеллетах, рассчитанные на низкое содержание золы (как правило, печи с верхней подачей), как правило, плохо работают при использовании пеллет с более высоким содержанием золы. Многие производители пеллетного оборудования модернизируют свою продукцию для сжигания пеллет с различным содержанием золы.

Большинство дилеров пеллетного оборудования либо имеют запас пеллет, либо рекомендуют поставщика. Вы также можете проверить списки местных телефонов в разделе «Топливо» или «Пеллетное топливо» или узнать в местном дендрарии или в магазинах товаров для дома и сада.

  • Учить больше
  • Ссылки

Отопление в режиме энергосбережения

Домашние системы отопления

Выбор технологий отопления влияет на ваш счет за электроэнергию. Узнайте о доступных вариантах: от активных солнечных батарей до портативных обогревателей.

Узнать больше

Энергосбережение 101 Инфографика: Домашнее отопление

Узнайте все, что вам нужно знать об отоплении дома, из нашей последней инфографики Energy Saver 101.

Узнать больше

  • Э.

    Самодельный ракетный нагреватель массы Видео

    Нагреватель массы ракеты:

    • дешевый в эксплуатации . Около десятой части стоимости природного газа, электричества или обычного дровяного отопления.
    • чистый . Они выделяют примерно сотую часть дыма обычной дровяной печи.
    • экологически чистый . Менее 2% выбросов CO2 природного газа или электрического тепла. Может уменьшить ваш углеродный след так же, как парковка 7 автомобилей.
    • экологичный . Он использует возобновляемое топливо, которое легко найти и хранить.
    • дешево построить . Примерно от 200 до 600 долларов.
    • быстрая сборка . Часто строят в выходные
    • пышный . Нравится роскошь пола с подогревом, но без всего этого стояния.

    передняя крышка набора Better Wood Heat 4-Movie:

    задняя крышка комплекта Better Wood Heat 4-Movie:

    Фильм 1: Стиль початка

    Если бы человек собирался получить только один фильм, это был бы тот самый. Ракетный нагреватель початкового типа — «старый надежный». У нас есть два проекта, чтобы продемонстрировать эту технику дровяного отопления. Один в бревенчатом доме и один в типи. Мы поместили один в типи в рамках эксперимента, чтобы проверить, насколько теплым может быть человек с ракетным нагревателем массы и нулевой изоляцией. Мы беседуем с парой, которая жила в типи первую зиму, уделяя особое внимание тому, насколько комфортно им было, когда было 26 градусов ниже нуля.

    Также будет доступен как отдельный фильм. Мы постарались сделать этот фильм двойным. Что-то, что могло бы вписаться в новый набор из 4 фильмов, и что-то, что могло бы подойти людям, которые хотят только один фильм.

    Фильм 2: Стиль Гальки

    Мы покажем конструкцию трех ракетных нагревателей галечного типа. Разница с ними в том, что масса обычно представляет собой деревянную скамейку, заполненную галькой и камнями. Другая эстетика дровяного отопления. Эти конструкции (относительно стиля початка) легко перемещать и модифицировать. Они также имеют тенденцию быть легче, поэтому их лучше устанавливать в местах с деревянным полом.

    Фильм 3: Поставляемое ядро ​​

    Кикстартер двухлетней давности показал ранний прототип. Мы были уверены, что к моменту выхода видео люди смогут купить поставляемое ядро ​​и подключить его. За прошедшее время этого не произошло. В конце концов, мы выпустили разнообразную информацию о том, как сделать свой собственный, и теперь, в этом видео, мы предоставляем видео «как сделать» для различных методов.

    Фильм 4: Событие новаторов

    Прошлой осенью мы устроили мероприятие, на которое Эрни и Эрика пригласили нескольких новаторов в области ракетных нагревателей, которые, по их мнению, были лучшими в мире. Каждому новатору были предоставлены материалы для создания любого приспособления для дровяного отопления, которое он хотел. В результате получилось: «огненное кольцо» — нагреватель массы ракеты в форме круга со стеклом, показывающим горение; открытый ракетный нагреватель / плита / коптильня; Нагреватель массы ракеты «пакетного типа» с измеренной мощностью чище, чем что-либо, с чем мы когда-либо сталкивались; Внутренняя ракетная печь, сковорода и водонагреватель.

    Давай, давай, давай Лучше дрова

    У вас есть несколько вариантов контента:

    • Новый набор из 4 фильмов «Better Wood Heat: самодельные ракетные обогреватели» ( BWH )
    • Старый набор из 4 фильмов «Дровяные печи 2.0» ( WBS2 )
    • Оба — всего 8 роликов
    • Новый сингл фильма «Создание ракетного нагревателя в стиле початка» (фильм 1 из новых 4) ( початок )

    У вас также есть варианты носителя:

    • Потоковая передача HD Instant View (без физических DVD)
      • Необычно, как Netflix!
      • Вы можете начать просмотр за считанные секунды!
    • Миниатюрная загрузка (без физических DVD)
      • Скопируйте себе на телефон!
      • 640×360
      • Вы можете начать просмотр через несколько минут!
    • Физические DVD
      • Подарочная упаковка!
    BWH+WBS2
    Набор из 8 фильмов

    Мгновенный просмотр HD 40 долларов
    крошечная загрузка 50 долларов
    физические DVD-диски
    с доставкой в ​​США
    65 $
    физические DVD-диски
    с доставкой за пределами США
    100 долларов США

    Часто задаваемые вопросы

    Является ли ракетный нагреватель чище, чем тепло природного газа?

    Да. Для нагревателей массы ракеты, в которых измерялись загрязняющие вещества в выхлопе, мы видели, что выхлоп чище, чем выхлоп природного газа. В одном испытании 3/4 сгорания ракетного нагревателя имели нулевое содержание CO. В общем, для обогрева дома в течение года выход CO2 для ракетного нагревателя составляет менее 1%, чем у природного газа.

    Вот результаты испытаний одного нагревателя массы ракеты.

    Подробнее об испытаниях этого ракетного подогревателя можно прочитать в этом обсуждении.

    Чем ракетный обогреватель отличается от обычной дровяной печи?

    Обычная дровяная печь отводит тепло сразу. Нагреватель ракетной массы будет направлять огонь через изолированное пространство, чтобы огонь разгорался намного горячее, прежде чем собирать тепло. Это сжигает дым и креозот. Затем большая часть тепла извлекается и отводится в помещение. Любое оставшееся тепло проталкивается через массу, чтобы медленно высвобождаться в течение следующих нескольких дней.

    Дым, идущий из трубы обычной дровяной печи, обычно имеет температуру от 300 до 600 градусов и большой объем, и, как правило, воняет на всю округу. Выхлоп из нагревателя массы ракеты обычно имеет температуру от 70 до 120 градусов и небольшой объем, обычно чистый и без запаха.

    Вот короткое видео с Эрни Визнером в 2011 году, в котором он рассказывает о некоторых своих экспериментах по модификации обычной дровяной печи, чтобы она больше походила на ракетный нагреватель. Это помогает передать различия между двумя

    Обычные дровяные печи теперь имеют КПД 75%. Я думаю, что максимум, что вы можете улучшить, это, может быть, 10%. Как можно претендовать на отопление одной десятой дровами? Разве это не то же самое, что заявлять, что работает с КПД 750%?

    Во-первых, «эффективность 75%» на самом деле не является эффективностью 75%. 16% допускается для тепла, идущего вверх по дымоходу, поэтому на самом деле эффективность составляет 59%. И это был лучший прожиг в лаборатории при оптимальных условиях. Отличный оператор может получить около 35% эффективности. Большинство людей используют свою «75% эффективность дровяной печи» с эффективностью от 3% до 15%.

    Мы получаем число «одна десятая» от людей, которые заменили обычные дровяные печи ракетным обогревателем, сообщая, что теперь они отапливают свои дома одной десятой дровами.

    В этой статье о ракетном обогревателе содержится много информации, объясняющей это.

    Это обсуждение было начато скептиком, и каждая капля скептицизма учтена.

    Это видео 2010 года представляет собой сравнение дома, в котором обычная дровяная печь была заменена на ракетный обогреватель и теперь использует примерно одну восьмую древесины:

    В этом видео 2012 года показан дом в горах Оканоган, где всю зиму будет лежать снег. Это показывает, как мало древесины используется:

    Технологии, лежащие в основе технологии:

    • невозможность закрыть заслонки — конструкция рассчитана на очень горячее горение каждый раз с большим объемом воздуха, брызгающего на огонь.
    • масса, извлекающая остатки тепла из выхлопа
    • использование массы снижает колебания тепла/холода в доме, что приводит к большему тепловому перепаду между внутренней и внешней средой
    • более широкое использование лучистого и кондуктивного тепла, которое более эффективно, чем конвективное тепло, предпочитаемое другими формами домашнего тепла
    • масса поглотит лишнее тепло в доме, когда у вас много гостей или много готовите
    • так как тепло отдается в течение суток после тушения пожара, на три меньше потребность в воздухообмене
    • дым и креозот также используются в качестве топлива

    Законен ли ракетный обогреватель?

    Да.

    В настоящее время они разрешены во всех штатах для использования вне помещений. Для внутреннего использования он варьируется. Строительные нормы Портленда, штат Орегон, теперь разрешают нагреватели ракетной массы внутри помещений, и многие другие места добавляют их в свои нормы. В моем районе они разрешены в северной части округа Миссула.

    Благодаря преимуществам, выходящим далеко за рамки электрического отопления, природного газа и традиционного дровяного отопления, многие люди строят уже сейчас и уверены, что их местные нормы скоро наверстают упущенное, и решили проложить путь в своем сообществе.

    Вот дискуссионная ветка о том, когда вам нужно разрешение, когда нет и т. д.

    Можно ли готовить на ракетном обогревателе?

    Да, но только при активном горении. Дома с обычной дровяной печью могут топить дровами весь день или несколько раз в день. Люди с ракетным обогревателем склонны гореть зимой меньше часа в день. Иногда через день. Который плохо поддается кулинарии.

    Многие поставят чайник на бочку.

    Есть несколько вариантов, которые лучше подходят для приготовления пищи. В ролике 4 показана конструкция, которая очень хорошо подходит для приготовления пищи на открытом воздухе, и еще одна конструкция, которую можно использовать для приготовления пищи в помещении. В последнее время мы видим много новых дизайнов для приготовления пищи в помещении. Вот одно из наших мероприятий для новаторов 2015 года, которое предназначено в первую очередь для приготовления пищи в помещении, но также может согреть небольшую скамейку:

    Вот изображения из фильма 4. Сковородка, духовка и водонагреватель 3-в-1. от Тима Баркера и уличная плита/коптильня/скамейка от Мэтта Уокера:

    После мероприятия Мэтт Уокер создал действительно красивую ракетную печь:

    Сколько стоит запустить?

    Мы слышали от многих людей, что они отапливают свой дом палками, которые естественным образом падают с деревьев во дворе, поэтому для них это ничего не стоит.

    У нас есть история о парне, который весь год отапливал свой дом макулатурой.

    Если вы решите купить древесину с доставкой, стоимость обычно составляет около 200 долларов за шнур (примерно насыпной груз). У нас есть много людей, которые отапливают свои дома примерно половиной корда дров в год. Но в зависимости от того, насколько холодно там, где вы находитесь, насколько утеплен ваш дом, насколько велик ваш дом… возможно, вам понадобится до двух шнуров в год.

    Есть ли альтернатива стволу?

    Да. Тысячи людей изготовили (или поручили кому-то изготовить) что-то, имеющее форму бочки, но выглядящее как обычный цилиндр. Некоторые люди выбрали бочки из нержавеющей стали, а другие нашли способы украсить бочку.

    Вот моя фотография, на которой я сижу на одном из обогревателей ракеты, построенных в фильме 2. Обратите внимание, что здесь мы использовали бочку из нержавеющей стали. И что масса обогревателя представляет собой деревянный ящик, заполненный мелким гравием и увенчанный гранитными плитами.

    Вот изготовленный цилиндр (бочка) с гравировкой:

    Эрика экспериментировала с проблемной медью:

    Вот базовая, изготовленная бочка дровяной печи в юрте:

    3

    2 ван ден Берг со своим экспериментом с толстым кроликом на мероприятии новаторов 2015 года — обратите внимание, что «бочка» — это просто изготовленный цилиндр:

    Здесь бочка заменена специальным кварцевым колоколом во время мероприятия новаторов 2015 года, поэтому мы можем видеть тор, который образуется при переходе выхлопа от стояка к стволу:

    Что такое «початок»?

    Смесь песка, глины и иногда соломы. Вроде адоб. Он становится твердым, как камень, но сидеть на нем почему-то легче, чем на камне или цементе. До сих пор початок был самым популярным материалом для создания нагревателя ракетной массы.

    Фильм 1 посвящен сборке ракетного нагревателя из початка. В фильме 1 мы строим два ракетных нагревателя початкового типа. Первый — это очень простая сборка в логарифмической структуре. Второй находится в типи, чтобы продемонстрировать нагревательные свойства действительно хорошо построенного нагревателя ракетного типа:

    Этот создатель посетил мастерскую из набора из 4 фильмов «Дровяные печи 2.0» и построил это:

    конфету в конце лабиринта

    Сколько их построено?

    Мы думаем, что на данный момент построено от 200 000 до 300 000 таких машин. Интерес огромен и быстро растет. Я думаю, что скоро мы достигнем миллиона.

    Эрни Виснер, сыгравший во всех этих фильмах, построил более 700 ракетных нагревателей.

    Дровяные печи дымные. Сказать, что у них меньше дыма, ничего не сказать. Действительно, сколько там дыма?

    Вот видео с демонстрации Дня Земли в 2010 году. Вы можете видеть горящий огонь и чистый выхлоп. Вы также можете увидеть демонстрации того, насколько крутой выхлоп.

    Сколько стоит построить один?

    Внутренние ракетные обогреватели будут стоить дороже, потому что вы захотите, чтобы они выглядели лучше и с меньшей вероятностью протекали. Будьте готовы потратить от 400 до 800 долларов на материалы для хорошего обогревателя для ракеты в помещении. Люди строят ракетные нагреватели в своих магазинах менее чем за 20 долларов, используя много подручных материалов.

    Может ли он вызвать отравление угарным газом?

    Наибольшее беспокойство по поводу отравления угарным газом исходит от людей, путающих ракетный нагреватель с ракетной печью. Ракетные нагреватели массы были изобретены Янто Эвансом, и он основал конструкцию на своей работе с ракетными печами. Но выхлоп ракетного нагревателя выбрасывается наружу. Современные ракетные печи, как правило, больше подходят для приготовления пищи на открытом воздухе.

    Хорошо сконструированный ракетный нагреватель безопаснее, чем газовый обогреватель, газовая плита, газовая духовка, газовый водонагреватель или что-либо в вашем доме, подключенное к природному газу. На самом деле, если у вашей дровяной кучи есть «утечка», вы в гораздо большей безопасности, чем если бы у вас была утечка в системе природного газа.

    Будет ли работать с деревянным полом?

    Фильм 2 показывает ракетный нагреватель массы, установленный в промышленном доме с деревянным полом. Дополнительная опора ставится под пол.

    Могу ли я нанять кого-нибудь, чтобы построить его для меня?

    Мы слышали, что многие люди покупают фильмы и отдают их своему любимому строителю именно для этой цели.

    Есть книга?

    Есть две отличные книги.

    Только что вышла исчерпывающая книга о ракетных нагревателях! Это должно положить конец шоу уродов с пылающей смертью, появляющимся на YouTube. ошибочно названы ракетными обогревателями и положили конец повторным вопросам. Мы можем начать каждый ответ со слов: «Вы читали «Руководство по сборке ракетных нагревателей массы»?»

    Эта книга написана Эрикой Визнер и Эрни Визнером. Звезды всех восьми фильмов. Естественно, большая часть информации, изложенной в этой книге, очень хорошо соответствует содержанию фильма. На самом деле, основным примером в книге является нагреватель ракетного типа, построенный в бревенчатой ​​конструкции в фильме 1.

    Куча подробностей о руководстве по сборке ракетного нагревателя массы.

    Эрика и Эрни внесли большой вклад в эту книгу, которой уже около десяти лет. Они даже внесли свой вклад в третье издание, которое вышло несколько лет назад. Эта книга написана Янто Эванс, изобретатель ракетного нагревателя массы, иллюстрированный Лесли Джексоном. Это восхитительное исследование того, как работает ракетный нагреватель массы. В то время как тысячи людей построили ракетных нагревателей массы, использующих только эту книгу, за последние десять лет многое продвинулось вперед. Эта книга удобна, приятна и ценна, но не столько «как», сколько помогая вам понять «как получилось». Подробнее …

    За много лет до того, как Эрика начала писать руководство по сборке, она прорабатывала подробные чертежи ракетных нагревателей, которые они с Эрни спроектировали и построили во время семинара. Она никогда не раскрывала планы, пока установке не исполнился хотя бы год и она не доказала свою эффективность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
