Неисправности и ремонт панели приборов, инструкция по снятию и замене щитка
Приборная панель (ПП) — один из основных электронных узлов автомобиля, благодаря которому водитель знает, с какой скоростью движется, сколько топлива осталось в баке, какая температура двигателя. Кроме того, ПП оповещает автовладельца о включении тех или иных приборов, а также сигнализирует о неисправностях, которые появляются в работе мотора. Подробнее о том, как осуществляется ремонт панели приборов автомобиля и как производится замена лампочек, вы сможете узнать в этой статье.
Содержание
[ Раскрыть]
[ Скрыть]
Характерные неисправности и способы их устранения

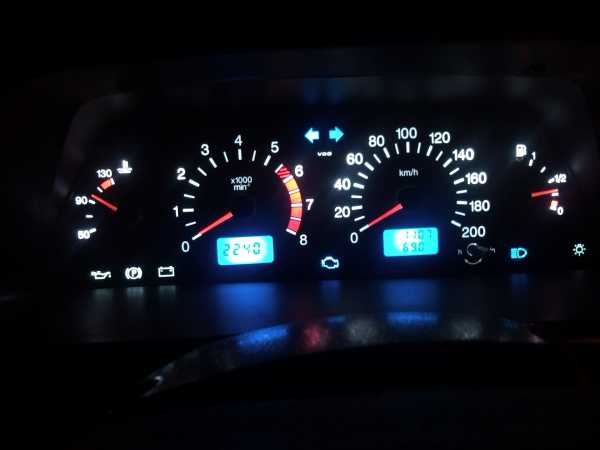

Контрольный щиток с диодной подсветкойРемонт панели приборов — достаточно сложное дело, поскольку мы имеем дело с электроникой. Связываться с этим лучше тем автовладельцам, которые что-то понимают в электронике. Но если ремонт приборной панели заключается в замене ламп на светодиодные, если те не горят, то справиться с такой задачей сможет практически каждый автолюбитель.
Ниже рассмотрим основные неисправности, которые способствуют проведению ремонта узла:
- Окисление контактов на выходах. Из-за такой проблемы обычно не горит приборная панель, поскольку при окислении контакты не могут передавать напряжение для ее питания. В данном случае ремонт щитка приборов будет заключаться в зачистке выходов при помощи железной щетки 0 обычно это позволяет восстановить работоспособность.

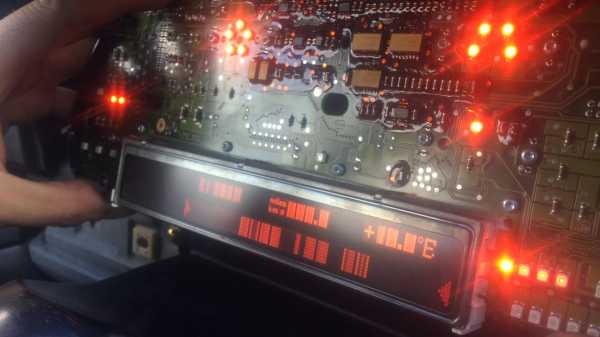

- Иногда не работает приборная панель из-за того же окисления, только на самой плате. В данном случае проблема обычно проявляется в старых автомобилях либо в тех машинах, в салоне которых собирается влажность. В этом случае могут погаснуть лампочки, а также не работать такие устройства, как спидометр, тахометр, датчик уровня топлива, температуры антифриза и т.д. Если стрелки на приборной панели перестали подниматься сразу на всех устройствах, либо они обычно лежат, но периодически прыгают, необходимо производить тщательную диагностику платы. Если причина заключается именно в контактах, то нужно будет их зачистить и заново перепаять. При допущении ошибок в ходе ремонтного процесса может потребоваться замены приборной панели.
- Не горят лампочки в приборную панель. Если перестали гореть только несколько ламп, то вероятнее всего, проблема заключается в их работоспособности — они просто отработали свой срок службы. Но потухнуть все лампы сразу могли из-за плохого питания. Если проблема заключается именно в плохом питании, то замена лампочек в приборной панели не поможет — придется более тщательно проверять саму схему и питание. Но если потухла панель приборов только частично, то скорей всего, проблема кроется именно в лампочках.
- На панели приборов стали скакать стрелки. Перед тем, как снять щиток приборов и заняться его ремонтом, необходимо удостовериться в том, что стрелки прыгали не во время самодиагностики. На многих авто при проведении самодиагностики стрелки ПП должна пройти по всей шкале — таким образом проверяется их работопособность. Но если стрелки периодически скачут, проблема, вероятнее всего, кроется в самой микросхеме. В более старых авто, в которых используются тросики, к примеру, для подключения спидометра, стрелка на нем может скакать из-за плохого состояния троса.
- Выход из строя самой платы. Если ломается именно сама плата, то другого выхода, кроме как замена щитка приборов — нет (автор видео — канал MobilLugansk).
Руководство по замене ПП
Если вы еще не знаете, как снять панель приборов, то в этом, в принципе, нет ничего сложного. Необходимо отметить, что демонтаж контрольного щитка — это процедура, индивидуальная для каждого отдельного авто. Нюансы по демонтажу могут различаться в зависимости от конструктивных особенностей автомобиля, поэтому перед тем, как снять приборную панель, рекомендуем ознакомиться с сервисной книжкой. Если есть какие-либо особенности по демонтажу, они должны быть описаны в мануале.
Перед тем, как снять стрелки с панели, необходимо убедиться в том, что проблема заключается именно в работе самого устройства. Процедура демонтажа и выставления не особо легкая — необходимо быть максимально аккуратным, чтобы не допустить ошибок. Вопросы — как выставить стрелки на панели приборов, как их отсоединять и отремонтировать — актуальны для многих автовладельцев. Подробные рекомендации по ремонту приведены ниже.
Алгоритм действий
- Как сказано выше, сниматься ПП может по-разному — здесь все зависит от производителя. Как правило, для демонтажа щитка необходимо открутить саморезы, на которых она крепится к центральной консоли. Возможно, частично придется разобрать и саму консоль.
- Когда ПП будет демонтирована, с обеих ее сторон нужно отключить контактные провода, для этого необходимо просто отсоединить штекеры.
- После того, как проводка будет отключена, вам потребуется тестер для диагностики диодов (или обычных лампочек, без разницы). Перегоревшие элементы подлежат замене.
- При помощи пассатижей нужно выкрутить цоколь лампы. На этом же этапе производится замена ламп в приборной панели. Если вы хотите придать более оригинальный вид ПП, то, как вариант, можно установить светодиоды в приборку, некоторые автовладельцы для этого используют диодные ленты.
- Далее, необходимо либо произвести ремонт щитка, перепаяв или зачистив контакты, либо собрать устройство, либо заменить его на новое. Все действия по дальнейшей сборке осуществляются в обратной последовательности.
Видео «Ремонт подсветки контрольного щитка»
Как произвести ремонт подсветки в приборке на примере автомобиля Mitsubishi Carisma — смотрите на видео ниже (автор — Кирилл Мухин).
Загрузка …avtozam.com
Как поменять панель приборов, снятие и ремонт панели приборов в автомобиле своими руками
Разные ситуации бывают, которые заставляют рано или поздно менять панель приборов автомобиля, иногда просто для красоты, что бы навести тюнинг или на более новую, иногда от того, что испортилась старая. Но иногда и от повреждения после ДТП. Немало важным процессом является съем и установка. Так как зачастую панели сделаны из пластмассы или мягкого материала, потому поцарапать, или отломать что-то, можно очень и очень быстро. В таком случае нужно быть очень осторожным. Примером такой замены может быть выход из строя тахометра или сгорели контакты на подсветке. Прежде всего, определимся с маркой панели приборов, так как в одной и той же марке и модели автомобиля могут быть разные панели, например, в одной марке есть датчик оборотов двигателя (тахометр), в другой его нет. В некоторых может быть разное расположение приборов, а это значит, что есть вариант того, что крепеж или контактные фишки могут не подойти. Поэтому рекомендую, прежде чем начать такой не легкий процесс стоит разобрать старую и посмотреть все нюансы, а еще лучше запечатлеть на фото будет намного проще подобрать под такие же крепления и контакты.

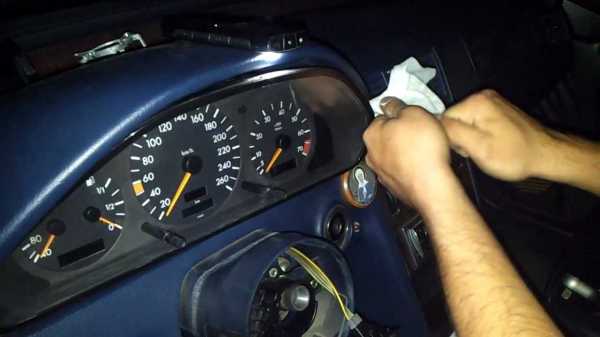

Снятие панели приборов
Мне не часто приходилось менять, но причиной написание такой статьи стала частая причина, это перегорание подсветки, не очень приятно ехать ночью и не видеть, что творится на панели приборов, в первую очередь если такое произошло, посмотрите на предохранители, ведь они так же могут перегореть, если нет, то приступим к разбору панели приборов. За пример возьмем автомобиль Mercedes, именно его мне приходится «мучат» чаще всего. Поговаривают, что есть два варианта съема панели приборов. Первый, это подковырнуть защелки и выдавить панель в сторону руля, для этого нам понадобится металлическая линейка или ей подобное и просунув между торпедой и панелью, отщелкиваем защелки. Теперь просунув руку за панель, выталкиваем её наружу, иногда может быть нелегко, так как со временем эксплуатации она притерлась к торпеде. Если вы впервые снимаете панель на своей лошадке то лучше не проводить такие манипуляции, так как защелки поломаете сто процентов. Да и встречал точно в такой же машине у друга когда, у него не только на защелках была панель, но и прикрученная к торпеде на четыре болта ещё и с внутренней стороны. Поэтому хорошо изучите прежде чем начать снимать панель приборов. Всего раз попытался так снять, но понял, что толку не будет, торпеда обшита кожей, потому не рисковал долго ковыряться.
Второй вариант более нудный, долгий, но как по мне самый практичный. Для этого нам понадобится отвертка длинная фигурная, фонарик. Если у вас руль с подушкой безопасности то не советую снимать его, во-первых, может выстрелить сама подушка, а во вторых потом тяжело поставить будет. У меня был второй вариант с подушкой безопасности, поэтому руль не снимал. Опустил его в самое нижнее положение, с помощью регулятора. Процедура происходила следующим образом. Для начала обесточиваем машину, снят аккумулятор, теперь снимаем кожух руля, это два болта в самом низу кожуха и защелки по кругу. Теперь снимаем защиту над педалями, она у большинства на защелках держится, можете посветить фонариком из нутрии они очень хорошо видны. Сняв защиту, получаем полный доступ до панели приборов. Теперь осматриваем на наличие болтов, как уже я писал, что они могут быть, а могут и отсутствовать, найдя болты, откручиваем, зачастую они с потаем.
Зачастую защелки находятся по всему периметру, где-то около восьми, вручную снять их совсем просто. После того, как сняли крепежные части выталкиваем панель наружу, для удобства и быстроты, можете попросить друга, что бы с обратной стороны вытягивал, так как если панель не разу, не снималась то будет очень туго идти. И так, сняли мы панель. Теперь следует отсоединить все, что будет мешать для замены на новую или тюнинга существующей панели. Если только заменить лампочку, то не стоит отсоединять все, на обратной стороне указано, где какая лампочка и какого номинала. Выкручивать заглушки лампочек стоит очень аккуратно, так как весьма хрупкая часть. Причиной замены лампочек у меня стала тусклая штатная подсветка, ночью совсем было не видно, что показывают приборы. Отверткой поломал одно крепление, потому медленно прокручивал плоскогубцами. Теперь главное не попутать где и какая, поэтому советую менять и выкручивать поштучно. Менял на светодиодные с синим свечением, очень красиво получилось. Такие лампочки очень экономные, а качество свечение намного больше чем в штатных. Все же если вы собрали менять на новую то стоит отсоединить все что мешает, перед этим пронумеруйте или сфотографируйте в каком порядке были подключены провода.
Сбор панели приборов
Совершив внесение своих желаний в панель приборов начинаем ставить это чудо техники обратно, скажу что чем сложней панель приборов, тем проще её снимать, видел как то процесс съема на опель омега, сняли за минут 15-20 максиму, хотя на вид в три раза больше чем моя.
В обратном порядке подсоединяем провода и трос спидометра. Для большей уверенности я проверял навесным монтажом, то есть, когда панель еще не в торпеде, подключил аккумулятор и проверил все датчики и саму подсветку. Делается это для того, чтоб после установки не оказалась половина нерабочих приборов. Теперь снова снимаем аккумулятор и приступаем к самой установке. Тут желательно уже вдвоем делать все, один подает панель управления, второй из внутри подтягивает, поправляя провода и тросы. Правильно установив панель, должен послышатся характерный звук защелок, если же нет такого, то что-то неправильно установлено, или не до конца. Закручиваем болты, не сильно затягивайте, так как крепежи пластмассовые и крепеж может треснуть. Последний шаг, это установка защиты над педалями, установить на место защелки и прикрутить болты, так же и кожух руля. Сложного нечего нет, теперь подключаем аккумулятор и смотрим, что у нас получилось, для большего удобства проверки заведите автомобиль, потому как некоторые приборы в состоянии выключенного двигателя, просто не будут работать. В принципе на этом и заканчивается весь процесс замены. Главное правильно подключайте и не делайте через силу.
ru.megasos.com
Замена щитка высокой панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Щиток панели приборов – данный щиток является дополнением к самой панели на автомобиле, вить если бы его не было то салон у автомобиля уже не такой бы красивый был, кроме того на данный щиток вещаются различного рода переключатели (Ближнего света к примеру) а так же в него прикуриватель встраивается, ещё ящик в который магнитофон вставляется находиться на данном щитке но сидит уже этот ящик на кронштейнах а не на самом щитке, но всё равно прежде чем снять данный щиток вам нужно будет магнитофон вынимать, все кнопки так же придётся вынуть, прикуриватель и т.д. (Вообще данный щиток обычно снимают для доступа к каким либо другим деталям, к примеру если вы хотите снять торпеду то сперва этот щиток снимите, а так же комбинацию приборов вы не сможете снять если этот щиток не будет убран)
Примечание!
Для замены щитка запаситесь набором инструментов в котором отвертки будут, гаечные ключи хотя они вам не понадобятся, тряпки и т.д.!
Когда нужно менять щиток высокой панели приборов?
От времени пластик портиться, то есть выгорает, пачкается, ещё царапается и т.д., поэтому после этого если вы хотите то можно его поменять, данный щиток стоит не слишком дорого но и не слишком дешёво можно сказать, самая главная проблема у вас с его поисками будет, вить автомобили семейства Самара давно уже сняты с производства и детали на них в автомагазинах просто не найти, в этом случае можно либо на разбор съездить, либо подать объявление в интернете и может кто ни будь вам продаст этот щиток снятый со своего автомобиля.
Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».
2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.
3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).
4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).
Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!
Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).
Примечание!

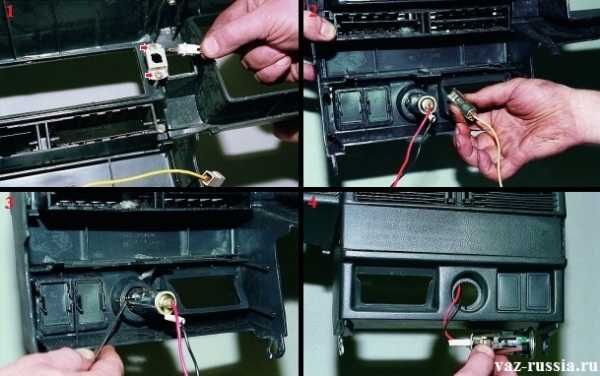

Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!
vaz-russia.com
Замена приборной панели ВАЗ 2114 своими руками + Видео
В процессе управления автомобилем приборная панель ВАЗ 2114 играет очень важную роль. Она представляет собой комплекс приборов, отображающих многие параметры автомобиля. Среди них: скорость, количество оборотов коленчатого вала, температура охлаждающей жидкости, оставшееся количество бензина. Многие панели оборудованы вольтметрами, указателями давления масла и даже электронным термометром. Кроме того, на приборной панели размещается большое количество органов управления электрической частью автомобиля. В этой статье мы расскажем, как снять приборную панель ВАЗ 2114, заменить ее и тюнинговать, а также как производится замена ламп подсветки.
Для чего производится замена приборной панели
Чаще всего, причина, по которой водитель идет на этот шаг – это ДТП. После него, приборная панель приходит в негодность: трескается и теряет свой первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но на ней появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.
В этой операции есть очень много сложностей. Первая из них – это подключение электрических приемников. Дело в том, что многие водители забывают вставить какой-нибудь штекер и прибор попросту отказывается работать. В связи с этим, все приходится начинать сначала. Вторая сложность заключается в демонтаже. Чаще всего, при разборке, водители случайно ломают какое-нибудь крепление или прибор. Все это заставляет водителя обращаться к услугам автомастеров и отдавать немалые суммы за выполненные работы.
На самом деле, всего намного проще, чем кажется. Достаточно четко следовать инструкции и проявлять особую осторожность. Тогда вы сэкономите много нервов и сил.

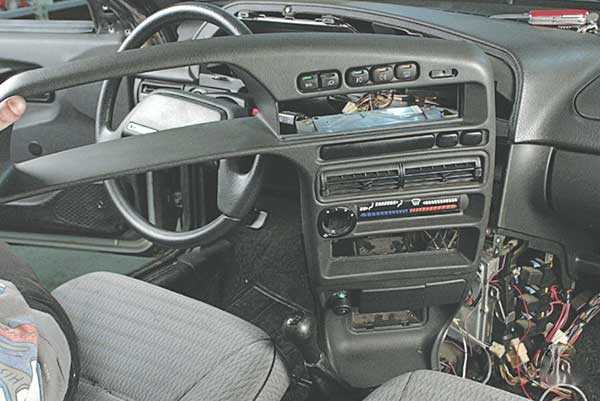

Как снять приборную панель ВАЗ 2114
В первую очередь, обесточьте цепь электрической сети. Для этого снимите «плюсовую» клемму аккумулятора. Итак, порядок действий при снятии выглядит вот так:
- Со стороны водителя с левой стороны консоли необходимо снять боковую накладку. Для этого выкрутите пять саморезов, и демонтируйте деталь. Те же самые действия необходимо проделать и со стороны пассажирского сидения. После этого, отсоедините штекера, ведущие на магнитолу, прикуриватель, пепельницу и их подсветку.
- Теперь необходимо вытащить рукоятку выключателя печки. Для этого подденьте ее отвертку и потяните на себя. То же самое делается и с рукоятками управления заслонкой. Все мелкие элементы, лучшего всего, положить в какую-нибудь емкость, чтобы не потерять.
- Далее выкрутите саморезы на щите приборов. Два из них расположены сверху, а два других – снизу. Удобнее такую процедуру выполнять фигурной отверткой. Вытащите заглушку рядом с кнопкой включения обогрева заднего стекла и открутите еще один саморез. После этого, накладка поддевается и отводится в сторону сидений. Вы сразу же увидите большое количество штекеров и фишек. Все их необходимо снять и пометить, чтобы не перепутать при сборке. Рулевое колесо лучше всего снять.
- Отверните снизу крепления рулевой колонки и опустите ее вниз. Делается это для того, чтобы она не мешала при дальнейшей разборке. На блоке управления отопителя выверните все саморезы и утопите последний внутрь панели.
- Найдите металлические кронштейны (от пола до панели) и выверните все саморезы, которые их крепят. Не забудьте открутить поперечину.
- Возьмитесь за ручку гидравлической корректировки фар и потяните на себя. Снимите ее и рукоятку регулировки яркости подсветки приборной панели. Теперь вытащите накладку и демонтируйте светодиодную вставку. После этого, открутите показавшиеся гайки.
- Вытащите оставшиеся штекера иммобилайзера и фишку освещения бардачка.
После этого, открутите оставшиеся большие саморезы крепления панели и потяните ее на себя. Последним движением вверх вытащите ее из посадочного места. Монтаж новой детали производится в обратной последовательности по заранее помеченным штекерам.
Замена ламп подсветки в приборной панели ВАЗ 2114 + Видео
Работа ламп приборной панели обеспечивает подсветку органов управления и информации о параметрах автомобиля в темное время суток. Если они перегорели, их необходимо обязательно заменить, так как попытка найти в темноте какую-то кнопку может закончиться довольно печально.
Все работы по замене производятся на разобранной панели. Как снять панель – расписано выше. Все, что требуется от вас – это купить комплект новых лампочек. Почему именно комплект? Потому что удобнее будет заменить все лампы сразу, чем поменять одну, всю собрать и ждать, когда перегорит другая. Все это трудоемко и может потратить много сил, поэтому, лучше всего, сделать все заранее.
Чтобы поменять лампы в панели достаточно сделать несколько простых движений. Отверните патрон перегоревшей лампы и вытащите его. Крутить следует против часовой стрелки. После этого, вытащите старую лампу и на ее место установите новую. Установка патрона производится в обратной последовательности.
Тюнинг приборной панели
Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.
Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.
Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.
Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легковоспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).
Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.
vipwash.ru
Замена панели приборов на ВАЗ 2104, ВАЗ 2107
Добро пожаловать!
Панель приборов – многие люди путают панель приборов с самой торпедой, поэтому чтобы вы в дальнейшем понимали что это значит, поясняем: Панель приборов – это часть торпеды. На панели располагаются сами приборы, а так же различного рода выключатели и табло которые отвечают за показания скорости автомобиля (Спидометр), табло отвечающее за показание уровня топлива которое осталось в баке и различные другие вещи.
Примечание!
Для того чтобы произвести замену панели, вам необходимо будет запастись набором инструментов в который должны входить: Два вида отвёрток (плоская и крестообразная), а так же гаечный ключ для того чтобы скинуть клему с аккумулятора для более безопасной работы!
Вопрос?
А по какой причине вы меняете панель приборов на автомобиле? (Ответ пишите в комментариях)
Краткое содержание:
Как заменить панель приборов, она же приборная панель на ВАЗ 2104, ВАЗ 2107?
Снятие:
1) Сперва от аккумуляторной батареи отсоедините клему со значением «-». (Если вы не знаете как это сделать, то в таком случае просмотрите пункт «1» в статье под названием: «Замена аккумуляторной батареи»)

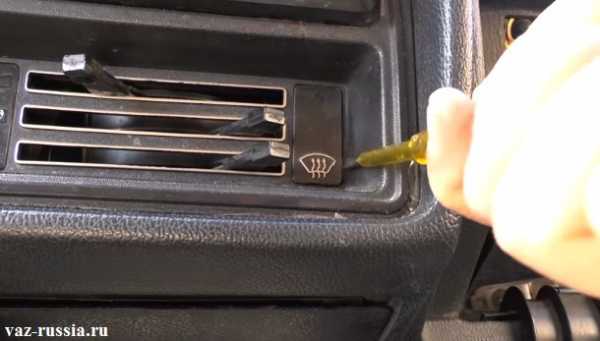

2) Далее поддев отвёрткой снимите три рукоятки, которые находятся на рычаг управления отоплением салона.
3) Затем рукой отверните гайку которая крепит рукоятку сброса показаний счётчика пробега. После отворачивания гайки снимите её, а так же снимите шайбу которая за ней располагается. Когда гайка с шайбой будет снята, выступающую рукоятку сброса аккуратно протолкните во внутреннюю часть панели.
Примечание!
На фото выше гайка крепления рукоятки указана красной стрелкой, а кончик самой рукоятки указан синей стрелкой!
4) Следом при помощи тонкой плоской отвертки подденьте заглушку винта крепления панели.
5) После того как заглушка будет снята, крестообразной отвёрткой отверните винт который крепит панель приборов к кронштейну торпеды.
6) И после чего на максимально возможное расстояние отведите крайне правую часть панели, а затем попытайтесь вынуть левую часть панели в связи с этим вы получите максимальный доступ ко всей задней части панели.

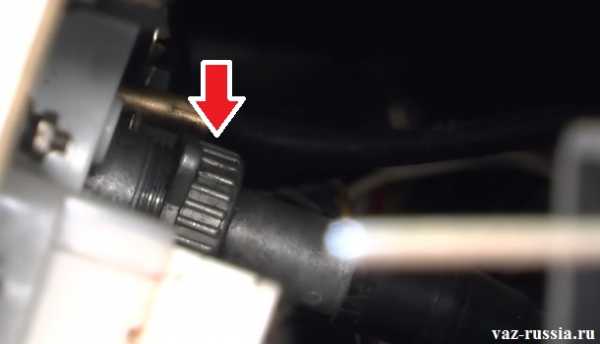

7) Когда панель будет отведена, рукой отверните рифлёного типа гайку троса привода спидометра и после чего отсоедините трос от задней части панели.
8) Теперь со штуцера эконометра, рукой отсоедините шланг подвода разряжения.
9) Следом от кнопки отопления салона отсоедините разъемы проводов, в количестве двух штук.
10) Затем отсоедините три цветные колодки проводов, от жгутов расположенных на задней части панели.
11) И в завершение снимите панель приборов с автомобиля.
Установка:
1) Установка новой панели приборов, производится в обратном порядке снятию.
Дополнительный видео-ролик:
Более подробно с инструкцией по снятию и установки панели приборов, вы сможете ознакомиться в виде-ролике который расположен ниже:
http://www.youtube.com/watch?v=pRaju5GhNkE
