Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».


На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов.
    Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.


Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

znanieavto.ru

Определяем какой хрустит ШРУС (внутренний или наружный). Узнайте почему и как устранить хруст гранаты

Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить,

какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Что мы обсудим:

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Расположение ШРУСов

Виды и расположение ШРУСов

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на

внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника. О выборе смазки вы можете почитать в отдельной статье.

Внутренний и наружный ШРУС

Внутренний и наружный ШРУС в паре

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Работа наружного ШРУСа

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Определение хруста от наружного ШРУСа

Конструкция наружного ШРУС

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправолевый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Как хрустит внутренний ШРУС

Конструкция внутреннего ШРУС

Конструкция внутреннего ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

  • Поставить колеса машины ровно.
  • Вывесить одно из передних колес с помощью домкрата.
  • Поставить машину на ручной тормоз и нейтральную передачу.
  • Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
  • Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
  • Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
  • Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
  • Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором.

Почему начинает хрустеть ШРУС

Шарниры равных угловых скоростей, как внутренние, так и наружные — достаточно надежные механизмы, и при должном уходе срок их эксплуатации исчисляется годами. В некоторых случаях он сравним даже со сроком эксплуатации всего автомобиля. Однако это обстоятельство напрямую зависит от ухода и условий эксплуатации ШРУСов.

Одна из причин, почему шарниры выходят из строя раньше положеного срока — агрессивный стиль вождения и/или плохое дорожное покрытие, по которым ездит машина. Как указывалось выше, ШРУСы испытывают максимальную нагрузку при крутых поворотах и большом крутящем моменте со стороны двигателя (проще говоря, когда водитель входит в поворот “с газом”). Что касается плохих дорог, то они способны повредить не только подвеску машины, но и ШРУС, поскольку тут создается аналогичная ситуация. Например, водитель придает ускорение машине через ШРУС, а в это время колесо значительно колеблется в вертикальной плоскости. Соответственно, при таких условиях шарнир также испытывает повышенную нагрузку.

Повреждение пыльника ШРУС

Порванный пыльник ШРУС и смазка, разбрызганная из него

Вторая причина, почему начинает хрустеть ШРУС — повреждение его пыльника. Особенно это актуально для наружного ШРУСа, поскольку он находится в непосредственной близости к колесу, соответственно, на его корпус попадает значительное количество пыли и грязи. Под пыльником находится смазка, которая при попадании в нее влаги и грязи сразу же превращается в абразивный состав, который начинается разрушать поверхности внутренних узлов шарнира. Этого ни в коем случае нельзя допускать. Нужно регулярно проверять состояние пыльника на смотровой яме, а также наличие смазки в нем. Также проверяйте нет ли смазки на колесных дисках и близко расположенных к нему деталях, ведь зачастую при порванном пыльнике она попросту забрызгивается на упомянутые поверхности.

Третья причина, из-за чего хрустит “граната” при повороте — это естественный износ ее внутренних узлов при нормальных условиях эксплуатации. Особенно это актуально для дешевых китайских или отечественных ШРУСов. Если механизм сделан из “сырого” или некачественного металла, то срок эксплуатации такого узла будет непродолжительным. В наружном шарнире в месте соприкосновения шариков и обоймы постепенно начинает появляться выработка. Вследствие этого, перекатывание обозначенных шариков происходит очень свободно, по канавкам, имеющим больший диаметр, чем сами шарики. Такое перекатывание и воспринимается человеческим ухом как своеобразный хруст.

Выявление люфта на ШРУСе

Дополнительным признаком частичного выхода ШРУСа из строя является появление люфта на валу или полуоси. Обнаружить его достаточно легко, загнав на машину на смотровую яму и подергав рукой соотвующие детали.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

  • Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
  • Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
  • Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Замена внутреннего ШРУС

Новый внутренний ШРУС

  • Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
  • Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
  • Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Примите за правило следующее утверждение — при замене в автомобиле любых парных узлов необходимо проводить замену в одночасье обоих механизмов. Кроме этого, покупать рекомендуется также одинаковые шарниры для замены (одного производителя и марки).

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Что такое ШРУС в автомобиле, устройство, где находиться

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

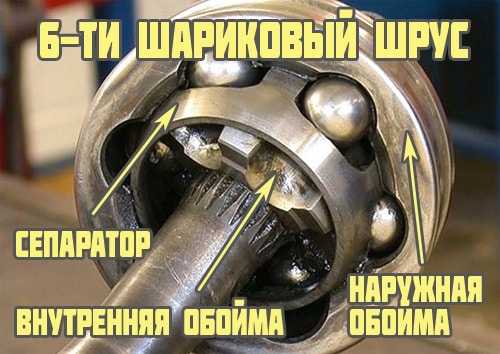

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

automorum.ru

Частые признаки неисправности внутреннего шруса

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами.
Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста.
Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.
Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Содержание статьи

Отличительные особенности конструкции внутреннего ШРУСа



Схематическое изображение ШРУСов передних колес



Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Разное устройство наружного и внутреннего ШРУСов обусловлено немного разными режимами работы шарниров.

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный.
Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.)
В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок.
Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.
Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа

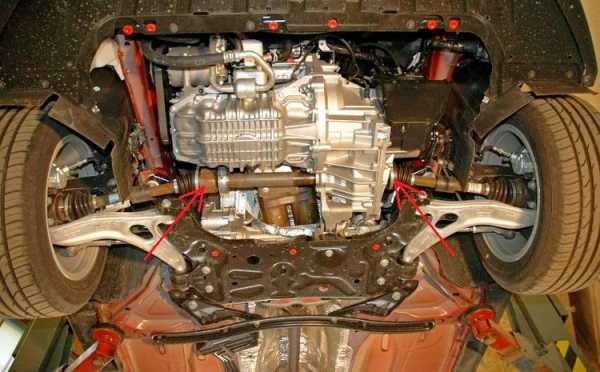

Расположение внутренних ШРУСов



Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».
Как же определить, неисправен внутренний ШРУС или наружный?
При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.
Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.
Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.
Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.
Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов

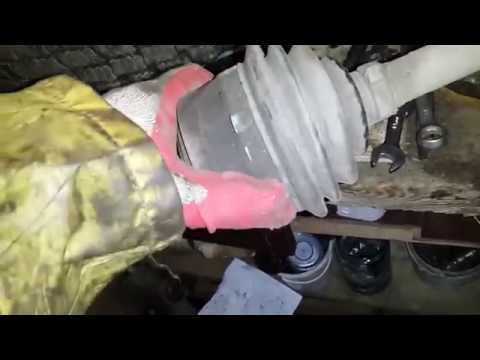

Пыльник внутреннего ШРУСа



В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.
Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира.
Вообще, — возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.
Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.


mytopgear.ru

устройство и принцип работы шарнира равных угловых скоростей

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео - Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

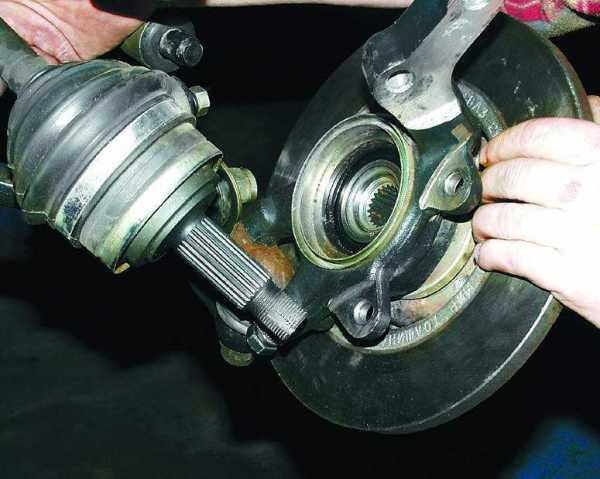

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

vipwash.ru

Внутренний шрус: устройство и принцип работы, признаки неисправности, замена

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

voditelauto.ru

Шрус наружный и внутренний - как работает и из чего состоит

Здравствуйте, уважаемые автолюбители! Владельцы переднеприводных автомобилей, изучая устройство своих четырёхколёсных помощников, с удивлением обнаруживают названия деталей, которые ранее на слух не попадали.

Один из таких непривычных терминов – ШРУС. Загадочное наименование является  всего лишь аббревиатурой от длинного названия – шарнир равных угловых скоростей. Задача этого устройства передавать вращательное движение от одной полуоси к другой, если они находятся под углом друг к другу, величина которого постоянно изменяется.

Хотя ШРУС является обязательным атрибутом даже самых современных авто, изобретение это не новое. В том виде, каким он представлен в настоящее время, ШРУС был изобретён и запатентован в 1927 году Альфредом Рцеппом.

Он так и называется - шарнир «Рцеппа», а на народно-водительском сленге - «граната». Справедливости ради следует отметить, что подобный шарнир может встречаться и у заднеприводных, а также полноприводных авто, когда конструкцией предусмотрено жесткое крепление заднего редуктора и независимая подвеска задних колёс.

Устройство ШРУСа

Видео - внутренние ШРУСы

Сложное, на первый взгляд, устройство шарнира вызывает массу вопросов у того, кто впервые с ним сталкивается. В действительности ШРУС очень прост по конструкции, что является одной из составляющих его большого ресурса работы.

При условии правильной эксплуатации и уходе, шарнир может прослужить дольше, чем любой другой узел машины. Принцип работы устройства становится ясен, если подробно разобраться из чего состоит ШРУС.

Это загадочное устройство имеет всего 4 детали:

  • корпус в виде сферической чаши с ведомым валом;
  • внутренняя обойма – сферический кулак с ведущим валом;
  • сепаратор, представляющий собой кольцо с отверстиями для удержания шариков;
  • шесть шариков.

Такое устройство шруса, позволяет производить передачу вращательного движения очень ровно. Любой автолюбитель знает, что известное карданное соединение полуосей, которое выполняет ту же функцию, что и ШРУС, такой способностью не обладает.

Если одной полуоси сообщается равномерное вращение, то на второй оно будет уже прерывистым.

Как работает ШРУС?

Устройство шруса и привода колеса

Изучая вопрос о том, из чего состоит и как работает ШРУС, обязательно следует прибегнуть к осмотру этого устройства в натуре или ознакомится с фотоизображениями.

В специальной литературе можно найти подобное описание процесса работы ШРУС:

  • в корпусе и на внутренней обойме выполнены сферические канавки, количество которых совпадает с числом шариков;
  • шарики, которые удерживаются сепаратором, находятся в пространстве между корпусом и кулаком, по внешнему диаметру перемещаются по канавкам корпуса, а по внутреннему - по канавкам кулака;
  • при вращении ведущего вала, усилие, через кулак и находящиеся в канавках шарики, передаётся на обойму и далее на ведомый вал;
  • при изменении угла между ведущим и ведомым валами, шарики свободно перемещаются по канавкам, продолжая передавать усилие.

ШРУС внешний и внутренний: в чём разница?

Для того, чтобы автомобиль успешно двигался, оказывается, очень мало иметь по одному ШРУСу на каждое колесо. Для функционирования всего привода необходима их пара. Именно поэтому, когда автолюбитель, собираясь ремонтировать авто, замечает в магазине, что ШРУС внутренний больше по размерам, чем внешний и стоит на порядок дороже, хотя ранее казалось, что они совершенно одинаковые.

Особенности конструкции и механизма передачи вращательного движения от вала редуктора или коробки переменных передач на ведущие колёса требуют, чтобы на пути было, как минимум, два шарнира. ШРУС, который передаёт вращение от трансмиссии к валу называется внутренним. Он гораздо больше по размеру.

Внешний ШРУС вращает непосредственно ступицу колеса и имеет для неё посадочные шлицы. Отсутствие достаточно количества свободного пространства вынуждает делать его меньшим в габаритах.

Вот, собственно и вся деталь, с таким необычно-загадочным названием.

cartore.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
