Рулевая наконечник – принцип работы, конструкция и диагностика

Содержание

Замена рулевых наконечников рулевой тяги

Здравствуйте, уважаемые автолюбители! Автомобиль, кроме того, что это очень полезный атрибут для любого человека, является ещё и источником повышенной опасности. Это аксиома. Такое определение установлено законом и основывается на том, что, выходя из-под контроля человека по различным причинам, машина может причинить значительный вред, как людям, так и всему окружающему.

Задача каждого автовладельца, свести к минимуму потенциальную опасность совершения аварий. Для этого следует не только чётко соблюдать правила дорого движения, но ещё и следить за техническим состоянием автотранспортного средства. И это вновь – аксиома.

Часто в статьях о транспортных происшествиях можно встретить фразу «водитель не справился с рулевым управлением». Под такой формулировкой может скрываться банальная неисправность или износ элементов системы рулевого управления, к которым относятся рулевые наконечники, являющиеся связующим звеном между рулевой тягой и поворотным кулаком.

Именно эти, небольшие по размеру, но важные по своему назначению детали, могут подвести в ответственный момент.

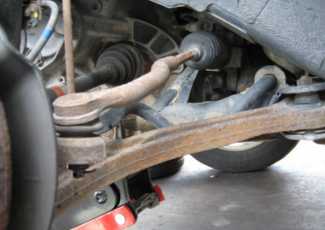

Наконечник рулевой тяги – назначение и устройство

Замена рулевых наконечников авто

Система рулевого управления автомобилем может отличаться: устройством рулевого механизма, наличием усилителей разных типов, конструкцией рулевой колонки и другими признаками, но рулевые наконечники присутствуют в любой из них.

Наконечник рулевой тяги выполняет очень важную функцию – он передаёт поступательное движение от одного элемента рулевого механизма к другому, угол между которыми незначительно изменяется. Для этого наконечник выполнен шарнирным элементом, то есть, имеет подвижные элементы. В зависимости от конструкции рулевого управления в одном автомобиле может быть 4 или 6 наконечников рулевых тяг.

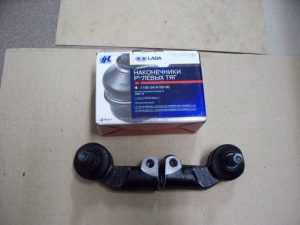

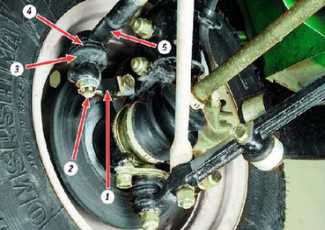

Рулевые наконечники имеют простое и надёжное устройство, состоят из 8 основных элементов:

  • корпус с полуосью;
  • шаровый палец с резьбой;
  • тефлоновый вкладыш, обеспечивающий удержание и передвижение шарового пальца;
  • крышка корпуса, закрывающая устройство от повреждений и мусора;
  • неопреновый чехол или пыльник, защищающий корпус и механизм со стороны пальца;
  • эластичное кольцо, удерживающее чехол на пальце;
  • пружина чехла для закрепления его кромки на корпусе;
  • гайка пальца.

Новый наконечник рулевой тяги не имеет люфта, так как шаровый палец очень плотно прижат тефлоновым вкладышем в корпусе. В процессе работы происходит износ вкладыша, палец начинает свободно перемещаться, появляется люфт, который отрицательно влияет на управляемость автомобиля. В случае износа необходима срочная замена рулевых наконечников.

Замена наконечника рулевой тяги – технология и порядок действий

Учитывая, что на каждой из деталей системы рулевого управления лежит огромная ответственность, при появлении признаков неисправности, срочно следует приступать к ремонту.

Рулевые наконечники считаются расходным материалом, который при появлении люфта нужно просто заменить. Для некоторых моделей автомашин разработаны наконечники, которые подлежат ремонту. В них необходимо заменить стёршийся вкладыш на новый. Как для замены, так и для ремонта, наконечник необходимо снять.

Снятие рулевого наконечника производится следующим образом:

  • ослабляются болты крепления переднего колеса, автомобиль поднимается и устанавливается на подставку, колесо снимается;
  • откручивается гайка пальца, но не до конца, ведь она будет служить опорой для съёмника;

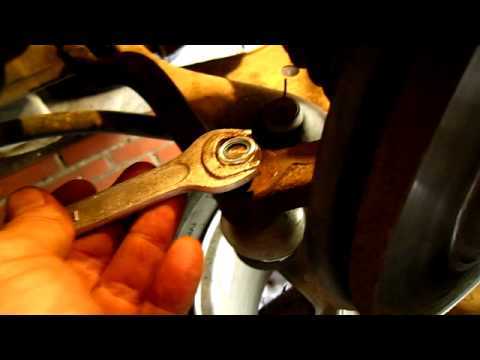

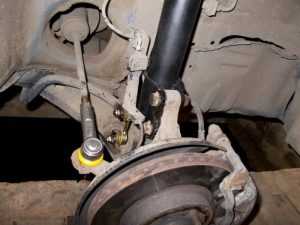

  • надевается съёмник шаровых шарниров, палец выдавливается из поворотного кулака;
  • далее следует полностью отвинтить гайку и извлечь палец из отверстия;
  • на рулевой тяге ослабляется контргайка и наконечник свинчивается с тяги,
  • при этом важно оставить метку, где он находился и сосчитать количество оборотов корпуса для того, чтобы в последующем установить наконечник точно в такое же положение.
  • установка нового рулевого наконечника производится в обратном порядке.

Вся процедура занимает 15-20 минут, но она сможет гарантировать, что рулевое управление не подведёт в дороге и не станет причиной аварии. Важно помнить о том, что после замены рулевых наконечников, в обязательном порядке рекомендуется провести развал схождение. Хотя, некоторые мастера и не настаивают на этом.

cartore.ru

Замена рулевых наконечников и тяги: признаки поломки, ремонт

Правилами ПДД строго запрещается ездить за рулем автомобиля с неисправной системой управления. Машина с проблемами в рулевом несет большую опасность для владельца и других участников дорожного движения. Именной по этой причине следует регулярно осматривать состояние важнейших элементов системы, осуществлять плановое обслуживание транспорта. Замена рулевых наконечников, как правило, необходима спустя каждые 35-40 тысяч километров пробега. Это приблизительная цифра, она может потребоваться намного раньше, если эксплуатация автомобиля происходит в неблагоприятных условиях. Далее расскажем о том, как самостоятельно заменить рулевые наконечники и тяги с минимальными усилиями.

Для чего нужны рулевые тяги?

Сегодня автомобили в основном оснащают рулевым механизмом реечного типа. Такая конструкция отличается простотой и компактностью. Она предопределяет наличие минимального количество тяг и шарниров, следовательно, такой узел более надежен, чем узел с редуктором червячного типа. Рулевая рейка отлично совмещается с подвеской McPherson в компоновке с передним приводом. Подобное сочетание позволяет добиться от автомобиля отличной управляемости и отзывчивости.

Рулевая тяга имеет несколько наконечников на концах, либо же один наконечник и резьбовое окончание. За счет резьбы становится возможным соединение двух наконечников посредством специальной втулки, таким образом, образуется боковая тяга регулируемого типа

Тяги считаются достаточно надежным элементом узла. Чтобы они вышли из строя нужно действительно постараться. Повредить их можно за счет серьёзного механического воздействия, например, в момент удара колеса об камень. Такое столкновение неизбежно приведет к деформации элементов рулевого управления. Основную часть удара принимают на себя шарниры, резиновые вкладыши, что приводит в непригодность всю систему управления.

Причины износа наконечников

Одной из самых главных причин преждевременного износа наконечников является дорожное полотно низкого качества. Ямы, ухабы и прочие дорожные дефекты способствуют увеличению нагрузки на детали рулевого управления, что негативно сказывается на их ресурсе. Впрочем, стиль и манера вождения также играют важную роль. Даже на относительно ровных дорогах многие водители умудряются вывести из строя рулевое именно из-за не бережного отношения к своему автомобилю.

Простой пример: обгоны с резкой сменой направления провоцируют возникновение критических силовых нагрузок на элементы управления автомобилем. Наиболее слабым местом системы являются наконечники. Однако преждевременному износу подвергаются также тяги и рулевая рейка

Проверить состояние этих деталей достаточно легко: необходимо выехать на дорогу и разогнаться до 60 км/ч. Во время движения рулевое колесо поворачивается в разные стороны. При этом следует убедиться в том, что рядом нет других участников дорожного движения, и маневры будут безопасны. Если состояние тяг и наконечников идеально – автомобиль будет мгновенно отзываться на все манипуляции с рулем со стороны водителя. В противном случае, следует задуматься о необходимости замены рулевых тяг и наконечников.

Признаки неисправности рулевой тяги и диагностика узла

Если же тяги пришли в непригодность, то, вероятней всего, произошло это по причине механического повреждения защитного чехла. Но это не единственное слабое место механизма. Грязь и пыль, попавшая внутрь узла, также приводит к частым поломкам. Неисправная рулевая тяга зачастую подает сигналы о проблемах в функционировании следующими способами:

  1. Во время вождения доносятся посторонние звуки со стороны рулевого механизма
  2. Происходит биение руля, что является характерным симптомом неисправной тяги
  3. Значительно увечился люфт
  4. Руль стал туже поворачиваться в обе стороны
  5. Во время эксплуатации автомобиля происходит его смещение с прямой линии движения

Наличие хотя бы одного из признаков – серьёзный повод задуматься о необходимости проведения диагностики транспортного средства. Провести обследование рулевой системы можно самостоятельно, сэкономив денежные средства. Но, можно отправиться в сервисный центр и поручить всю работу опытному автомеханику. Если же возникло желание проделать всю работу самостоятельно, желательно обратить внимание на такие характерные моменты:

  • В первую очередь проверьте защитный чехол тяги, если он поврежден, оперативно осуществите его замену
  • Убедитесь в том, что хомут регулировочной тяги достаточно затянут
  • Для проверки наконечника с подшипником попросите у кого-либо помощи. Один человек должен поворачивать руль, а второй определять наличие люфта шаровых.

На основании проведенной диагностики, делается окончательное заключение: какой механизм узла подлежит замене, как быстро и эффективно заменить тяги и наконечники, если они того требуют.

Замена рулевых наконечников и тяги

Опытные механики рекомендуют менять сразу оба наконечника, даже, если один из них исправен. Разбирать весь узел дважды за небольшой промежуток времени – сомнительное удовольствие. Лучше всего за один раз проделать всю комплексную работу, затратив на это минимум средств. Для успешного снятия тяги необходимо иметь под рукой весь необходимый инструмент: домкрат, плоскогубцы, набор гаечных ключей и отверток, и, конечно же, новые экземпляры тяг и наконечников.

Процесс замены сводится к следующим действиям:

  1. Снимаем клеммы аккумулятора
  2. Домкратом слегка поднимаем авто, затем демонтируем переднее колесо
  3. Гайку пальца необходимо расшплинтовать и открутить

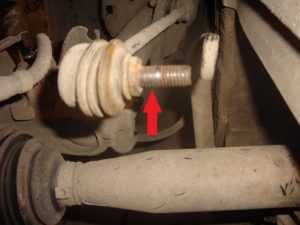

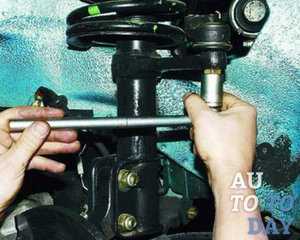

  4. По ушку тяги бьем молотком до установления гайки в максимально близкой позиции
  5. Подтягиваем гайку и наносим удары молотком до тех пор, пока «палец» не освободится
  6. Отворачиваем рулевой наконечник от муфты, если необходимо, применяем «вэдэшку»
  7. Пыльник нужно демонтировать, после чего отсоединить тягу от рейки

Перед установкой детали лучше всего оставить на ней отметки для закручивания. Наконечник снимается с тяги, для последующего корректного установления угла колёс замеряем штангенциркулем расстояние от контргайки до наконечника. Это поможет в будущем избежать многих проблем и растрат, например, на покупку новой резины из-за неотрегулированного развал-схождения. Последующая работа сводится к установке всех ранее разобранных компонентов в обратной последовательности. Также после завершения всей работы нужно убедиться в правильности её выполнения: руль должен плавно поворачиваться в обе стороны, и возвращаться в своё исходное положение.

Особенности замены наконечника

Наконечники зажимаются в тисках и отворачиваются. Во время их демонтажа не будет лишним подсчет количество сделанных оборотов. Полученный результат запишите на бумаге и начните устанавливать новые элементы. Во время монтажа деталей сделайте ровно столько же оборотов, сколько было проделано на предыдущем шаге. Старый чехол тяги снимается, на его место устанавливается другой экземпляр, места соединения важно обрабатывать герметиком, на этом процесс самостоятельной рулевой тяги можно считать полностью завершенным.

Каков итог?

Не стоит отлаживать «на потом» ремонт важнейших систем автомобиля. Ездить за рулем авто, в котором присутствуют проблемы с рулевой системой, не рекомендуется до тех пор, пока не будет устранена поломка. Важно вовремя реагировать на первые проявления неисправности: люфт, биение руля, возникновение посторонних звуков во время вождения. Процесс замены рулевой тяги не так уж и сложен, как это может показаться. Достаточно запастись свободным временем и необходимым инструментом. После замены тяги в обязательно порядке нужно отрегулировать развал-схождение. Лучше всего обратиться к опытному мастеру и сделать всю работу корректно, чтобы в последствие не возникли серьёзные финансовые потрясения.

djago.ru

Проверяем рулевые наконечники

Рулевой наконечник Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов. О многих из них мы уже говорили в нашем блоге, но сегодня хотим поделиться информацией о том, как проверить рулевой наконечник, и что делать, если он износился.

1. Что нужно для проверки рулевого наконечника в домашних условиях?

В целом, диагностика всего вала руля не является очень сложной задачей. Самое главное, что вам понадобится для проверки, – это ваша интеллектуальная подкованность в вопросах автомобильной механики и внимательность к деталям.

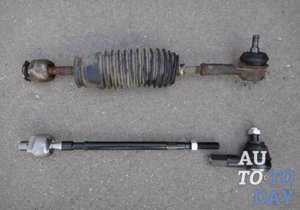

Рулевая тяга и наконечник

Однако, в связи с расположением интересующего нас узла, вам необходимо будет получить свободный доступ к пространству под автомобилем. Для этого нужно загнать авто либо на эстакаду, либо на смотровую яму. В остальном же вся диагностика осуществляется путем визуального осмотра всех элементов рулевого вала, в том числе и рулевого наконечника. А вот на случай выявления реальных неисправностей, вам нужно всегда иметь под рукой следующий перечень инструментов, который также пригодится в процессе ремонта:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи (желательно иметь ключ и на 13, и на 19, и на 22 – так что лучше взять весь набор).

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ (пригодится при затяжке).

9. Жидкость WD-40, которую вполне можно заменить обычной тормозной жидкостью.

10. Железная щетка.

2. Как правильно проверить состояние рулевого вала и рулевого наконечника?

Проверка рулевого наконечника Что же это за деталь такая – рулевой наконечник? По своей сути это шарнир сферической формы, конструкция которого состоит из следующего перечня элементов:

1. Основной корпус шарнира, внутри которого находится полуось.

2. Шаровой палец, на котором обязательно нарезана резьба.

3. Вкладыш, благодаря которому шаровой палец фиксируется и ограничивается в перемещениях; чаще всего выполняется из тефлона.

4. Шайба для фиксации.

5. Резиновые уплотнители, который защищают механизм от попадания влаги и пыли.

В конструкции автомобиля присутствуют два рулевых наконечника – левый и правый. Как один из элементов рулевого управления автомобиля, одной своей стороной рулевой наконечник крепится к рулевой тяге, а вот второй – к поворотному кулаку. Основная функция, которую выполняет эта деталь – передача двигательного усилия от рулевой колонки к управлению поворотами колес привода.

Сколько прослужит рулевой наконечник до полного износа – не знает практически никто. Ведь данный срок зависит от условий эксплуатации автомобиля, и данной детали в том числе. В среднем срок службы рулевого наконечника рассчитывается в пределах 30-40 тыс. км автопробега. Но неровные дороги, скорость, с которой обычно перемещается автомобиль, ваш собственный стиль вождения и состояние других систем автомобиля – это те факторы, которые так или иначе приводят к тому, что настает износ рулевого наконечника.

Проверка рулевого наконечника Поскольку мы не знаем, когда именно выйдет из строя эта деталь, «следить» за ней необходимо регулярно. Имеется в виду, что каждый раз, садясь за руль своего автомобиля, вы должны очень внимательно прислушиваться и присматриваться к тому, как машина ведет себя во время движения, как отзывается на повороты руля и т.д.

Если же у вас вдруг возникнут подозрения касательно возможной неисправности рулевых наконечников, то необходимо как можно скорее либо подтвердить свои предположения, либо опровергнуть. Как проверить состояние рулевого наконечника? Конечно же, это тестирование автомобиля.

Чтобы определить, есть ли в рулевой тяге люфт, необходимо на ровном и свободном от движения участке дороги осуществить несколько поворотов влево/вправо, делая при этом совсем незначительную амплитуду. В целом движение вашего автомобиля останется стабильным, но вот для диагностики – самое то. Как же понять, что в детали действительно есть зазор?

Признаком этого будет являться резкий звук, напоминающий стук. Проявляется он либо при поворотах руля, либо при езде по неровной дороге. Также, стучать рулевой наконечник может при резком торможении или ускорении. Если звук присутствует – немедленно загоняйте автомобиль на смотровую яму, чтобы визуально убедиться в наличии люфта.

Осматривая рулевой наконечник, вам необходимо проверить:

1. Правильность геометрии корпуса интересующей нас детали. Очень важно, чтобы на нем не было механических повреждений, из-за которых может значительно утруждаться перемещение шарового пальца. Как результат, нарушается даже регулировка развала-схождения колес автомобиля. Если наконечник будет оставаться в таком состоянии достаточно длительный период времени, то он очень скоро вообще выйдет из строя.

Рулевой наконечник2. Герметичность резиновых уплотнителей, которые препятствуют попаданию внутрь детали пыли и влаги. Если на них есть трещины, то, скорее всего, деталь очень сильно загрязнена, из-за чего в ней даже может удалиться вся смазка. Как результат, управление автомобилем становится менее безопасным.

3. Наличие люфта, при котором деталь однозначно необходимо полностью менять. Подобное не должно вас пугать, поскольку рулевые наконечники относятся к расходному материалу автомобиля.

Стоит упомянуть еще о нескольких внешних признаках, которые также могут указывать на неисправность рулевых наконечников. В первую очередь, это отдача в руль. Речь идет о ситуации, когда во время движения вы ощущаете довольно сильное биение от руля. Подобная ситуация возникает преимущественно в тех случаях, когда деталь не просто неисправна, а полностью изношена и требует немедленной замены. Однако не стоит забывать, что причина этого может скрываться не только в рулевых наконечниках, но и в других элементах рулевой тяги.

Если во время диагностики вам действительно удалось найти ту или иную неисправность – не стоит оттягивать время, чтобы ее устранить. Даже если у вас нет на это времени, отгоните автомобиль на СТО, где с износом рулевого наконечника вам помогут разобраться специалисты. Если же вы готовы самостоятельно приступить к замене этой детали – внимательно читайте нашу статью дальше.

3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Рулевая тяга и наконечникиОтправить автомобиль на станцию технического обслуживания – это самое простое, что можно сделать в случае износа рулевого наконечника. Вместе с тем, это отнимет у вас значительно больше денег, нежели осуществление ремонта в домашних условиях, где затраты составят лишь приобретение расходных материалов.

Однако, стоит понимать, что рулевой наконечник очень серьезно влияет на развал-схождение колес автомобиля. По этой причине, в случае замены или ремонта данной детали вам еще нужно будет заняться и регулировкой колес, выполнить которую без специального технического оборудования СТО очень сложно.

В целом же выполнение замены изношенного рулевого наконечника – не такая уж и сложная задача, с которой вы вполне сможете справиться и самостоятельно. Главное, в процессе работы четко следуйте нижеприведенной инструкции и всем ее этапам:

1. Приподнимаем одну сторону автомобиля при помощи домкрата и снимаем то колесо, рулевой наконечник которого вышел из строя.

2. При помощи железной щетки очищаем то место, в котором рулевой наконечник соединяется с поворотным кулаком. Чтобы облегчить процесс замены данной детали, рекомендуется дополнительно сбрызнуть место соединения специальным средством WD-40, или же просто смазать тормозной жидкостью.

3. Теперь нам необходимо демонтировать шплинт, при помощи которого фиксируется резьбовое соединение. Делать это нужно при помощи плоскогубцев.

Откручиваем гайку 4. Подходящим ключом откручиваем гайку, после чего вам предстоит выполнить наиболее сложную задачу – вынуть палец наконечника из кулака основного корпуса. Делать это рекомендуется при помощи специального съемника. Однако, если его у вас нет, придется использовать обычный молоток и лом и буквально выбивать палец наконечника. После этого рулевой наконечник и тяга будут полностью освобождены для дальнейших манипуляций.

5. Опять же используем подходящий ключ и с его помощью выкручиваем болт, который крепит нужный нам наконечник к тяге.

6. Полностью выкручиваем рулевой наконечник из тяги и снимаем его. Однако, перед тем как это сделать, необходимо осуществить еще один важный замер: определить, на каком расстоянии находятся друг от друга сгон и центральная часть рулевого наконечника вашего автомобиля. Новый наконечник обязательно нужно установить на точно таком же расстоянии, на котором был установлен старый.

7. Устанавливаем на место старого новый рулевой наконечник. Аналогично тому, как вы осуществляли съем старой детали, необходимо осуществить монтаж новой. В первую очередь ее необходимо прикрепить к рулевой тяге. После этого в поворотный кулак необходимо вставить палец шарнирного соединения. Сделать это будет в разы проще, нежели в случае демонтажа. Далее затягиваем палец шарнирного соединения при помощи гайки и фиксируем соединение шплинтом.

8. Монтируем колесо автомобиля на место и опускаем его с домкрата.

9. Осуществляем точно такие же манипуляции с другой стороны автомобиля с другим рулевым наконечником.

10. Не забываем о необходимости настроить развал-схождение вашего автомобиля. В противном случае износ рулевого наконечника повторится в самое ближайшее время.

Рулевая тяга и наконечник Что же касается того, где можно приобрести необходимую для замены деталь, то с этим у вас не должно возникнуть никаких проблем, так как подобную деталь можно без проблем приобрести в любом автомагазине. Ведь, как мы уже говорили, рулевой наконечник является расходным материалом для автомобилей.

Правда вот, цена на разные изделия может значительно колебаться, что зависит от производителя. Лучше ориентироваться на товар средней стоимости, который действительно сможет обеспечить надежную службу, и при этом на нем не будет наценки от раскрученного бренда производителя.

Также очень важно приобретать оригинальный рулевой наконечник, который идеально подойдет к вашему автомобилю. По совету консультантов, можно подобрать достойный вариант от других моделей авто. К слову, изготовленная по лицензии производителя запасная деталь может обладать более высокими показателями выносливости и качества используемых материалов, нежели оригинал. Связано это с тем, что конструкторы автомобилей всегда пытаются максимально удешевить производство, для чего могут использовать расходные детали более низкого качества.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Регулировка рулевых наконечников


Проверяем рулевые наконечники

Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов. О многих из них мы уже говорили в нашем блоге, но сегодня хотим поделиться информацией о том, как проверить рулевой наконечник, и что делать, если он износился.

1. Что нужно для проверки рулевого наконечника в домашних условиях?

В целом, диагностика всего вала руля не является очень сложной задачей. Самое главное, что вам понадобится для проверки, – это ваша интеллектуальная подкованность в вопросах автомобильной механики и внимательность к деталям.

Однако, в связи с расположением интересующего нас узла, вам необходимо будет получить свободный доступ к пространству под автомобилем. Для этого нужно загнать авто либо на эстакаду, либо на смотровую яму. В остальном же вся диагностика осуществляется путем визуального осмотра всех элементов рулевого вала, в том числе и рулевого наконечника. А вот на случай выявления реальных неисправностей, вам нужно всегда иметь под рукой следующий перечень инструментов, который также пригодится в процессе ремонта:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи (желательно иметь ключ и на 13, и на 19, и на 22 – так что лучше взять весь набор).

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ (пригодится при затяжке).

9. Жидкость WD-40, которую вполне можно заменить обычной тормозной жидкостью.

10. Железная щетка.

2. Как правильно проверить состояние рулевого вала и рулевого наконечника?

Что же это за деталь такая – рулевой наконечник? По своей сути это шарнир сферической формы, конструкция которого состоит из следующего перечня элементов:

1. Основной корпус шарнира, внутри которого находится полуось.

2. Шаровой палец, на котором обязательно нарезана резьба.

3. Вкладыш, благодаря которому шаровой палец фиксируется и ограничивается в перемещениях; чаще всего выполняется из тефлона.

4. Шайба для фиксации.

5. Резиновые уплотнители, который защищают механизм от попадания влаги и пыли.

В конструкции автомобиля присутствуют два рулевых наконечника – левый и правый. Как один из элементов рулевого управления автомобиля, одной своей стороной рулевой наконечник крепится к рулевой тяге, а вот второй – к поворотному кулаку. Основная функция, которую выполняет эта деталь – передача двигательного усилия от рулевой колонки к управлению поворотами колес привода.

Сколько прослужит рулевой наконечник до полного износа – не знает практически никто. Ведь данный срок зависит от условий эксплуатации автомобиля, и данной детали в том числе. В среднем срок службы рулевого наконечника рассчитывается в пределах 30-40 тыс. км автопробега. Но неровные дороги, скорость, с которой обычно перемещается автомобиль, ваш собственный стиль вождения и состояние других систем автомобиля – это те факторы, которые так или иначе приводят к тому, что настает износ рулевого наконечника.

Поскольку мы не знаем, когда именно выйдет из строя эта деталь, «следить» за ней необходимо регулярно. Имеется в виду, что каждый раз, садясь за руль своего автомобиля, вы должны очень внимательно прислушиваться и присматриваться к тому, как машина ведет себя во время движения, как отзывается на повороты руля и т.д.

Если же у вас вдруг возникнут подозрения касательно возможной неисправности рулевых наконечников, то необходимо как можно скорее либо подтвердить свои предположения, либо опровергнуть. Как проверить состояние рулевого наконечника? Конечно же, это тестирование автомобиля.

Чтобы определить, есть ли в рулевой тяге люфт, необходимо на ровном и свободном от движения участке дороги осуществить несколько поворотов влево/вправо, делая при этом совсем незначительную амплитуду. В целом движение вашего автомобиля останется стабильным, но вот для диагностики – самое то. Как же понять, что в детали действительно есть зазор?

Признаком этого будет являться резкий звук, напоминающий стук. Проявляется он либо при поворотах руля, либо при езде по неровной дороге. Также, стучать рулевой наконечник может при резком торможении или ускорении. Если звук присутствует – немедленно загоняйте автомобиль на смотровую яму, чтобы визуально убедиться в наличии люфта.

Осматривая рулевой наконечник, вам необходимо проверить:

1. Правильность геометрии корпуса интересующей нас детали. Очень важно, чтобы на нем не было механических повреждений, из-за которых может значительно утруждаться перемещение шарового пальца. Как результат, нарушается даже регулировка развала-схождения колес автомобиля. Если наконечник будет оставаться в таком состоянии достаточно длительный период времени, то он очень скоро вообще выйдет из строя.

2. Герметичность резиновых уплотнителей, которые препятствуют попаданию внутрь детали пыли и влаги. Если на них есть трещины, то, скорее всего, деталь очень сильно загрязнена, из-за чего в ней даже может удалиться вся смазка. Как результат, управление автомобилем становится менее безопасным.

3. Наличие люфта, при котором деталь однозначно необходимо полностью менять. Подобное не должно вас пугать, поскольку рулевые наконечники относятся к расходному материалу автомобиля.

Стоит упомянуть еще о нескольких внешних признаках, которые также могут указывать на неисправность рулевых наконечников. В первую очередь, это отдача в руль. Речь идет о ситуации, когда во время движения вы ощущаете довольно сильное биение от руля. Подобная ситуация возникает преимущественно в тех случаях, когда деталь не просто неисправна, а полностью изношена и требует немедленной замены. Однако не стоит забывать, что причина этого может скрываться не только в рулевых наконечниках, но и в других элементах рулевой тяги.

Если во время диагностики вам действительно удалось найти ту или иную неисправность – не стоит оттягивать время, чтобы ее устранить. Даже если у вас нет на это времени, отгоните автомобиль на СТО, где с износом рулевого наконечника вам помогут разобраться специалисты. Если же вы готовы самостоятельно приступить к замене этой детали – внимательно читайте нашу статью дальше.

3. Износ рулевого наконечника: что делать, чтобы устранить неисправность?

Отправить автомобиль на станцию технического обслуживания – это самое простое, что можно сделать в случае износа рулевого наконечника. Вместе с тем, это отнимет у вас значительно больше денег, нежели осуществление ремонта в домашних условиях, где затраты составят лишь приобретение расходных материалов.

Однако, стоит понимать, что рулевой наконечник очень серьезно влияет на развал-схождение колес автомобиля. По этой причине, в случае замены или ремонта данной детали вам еще нужно будет заняться и регулировкой колес, выполнить которую без специального технического оборудования СТО очень сложно.

В целом же выполнение замены изношенного рулевого наконечника – не такая уж и сложная задача, с которой вы вполне сможете справиться и самостоятельно. Главное, в процессе работы четко следуйте нижеприведенной инструкции и всем ее этапам:

1. Приподнимаем одну сторону автомобиля при помощи домкрата и снимаем то колесо, рулевой наконечник которого вышел из строя.

2. При помощи железной щетки очищаем то место, в котором рулевой наконечник соединяется с поворотным кулаком. Чтобы облегчить процесс замены д

motorsmarine.ru

Замена рулевых наконечников Лачетти

Приветствую, Друзья! Рассмотрим такую тему, как замена рулевых наконечников Лачетти. Как это сделать быстро и правильно на примере фото и видео инструкции.

Как определить изношенный рулевой наконечник

Тут вариантов несколько:

  • Вывешиваем по очереди правое и левое передние колесо. Шатаем его в горизонтальной плоскости. Если чувствуется люфт или слышны стуки в рулевом наконечнике, значит он требует замены. Эту процедуру удобно проводить с помощником. Он шатает колесо, а Вы кладете руку на наконечник — рука должна почувствовать люфты.
  • Просто рукой шатаем рулевой наконечник — если он болтается, значит ему пришел конец.
  • Осматриваем пыльник рулевого наконечника. Если он порван или изношен, значит рулевой наконечник долго не протянет. Поэтому лучше его заменить в плановом порядке, а не ждать его полной кончины, которая проявит себя, как обычно, в самый неподходящий момент.
  • Если наблюдаются стуки в передней подвеске при проезде небольших неровностей на малой скорости. Чаще всего эти стуки происходят по вине изношенных стоек стабилизатора. Но если замена стоек стабилизатора не помогает, тогда, как бы это не казалось странным — помогает именно замена рулевых наконечников Лачетти. Уже много раз наблюдал данный факт.

Замена рулевых наконечников Шевроле Лачетти

Примечание! Замена рулевых наконечников производится в паре. Если изношен только один, то всё равно меняем оба!

Что нам необходимо для замены:

  • Домкрат и ключ для колесных гаек
  • Левый рулевой наконечник
  • Правый рулевой наконечник
  • Два рожковых ключа на 22 мм
  • Рожковый ключ на 13 мм
  • Головка или накидной ключ на 19 мм
  • Щетка по металлу
  • Проникающая смазка
  • Съемник шаровых опор. Можно, конечно, обойтись и без него. Но он существенно облегчает и ускоряет процесс замены. Тем более, он стоит не миллион и пригодится ещё не один раз.

Поехали!

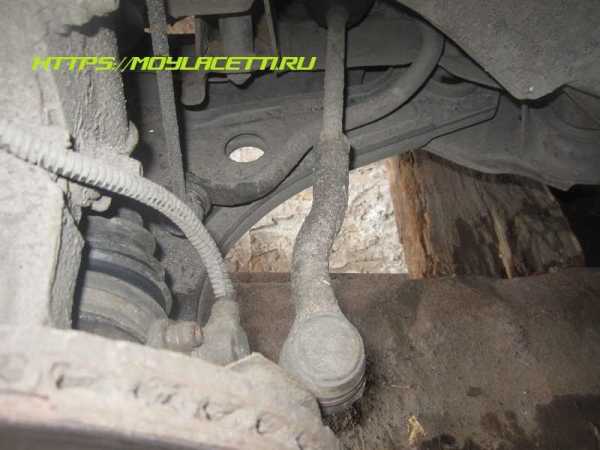

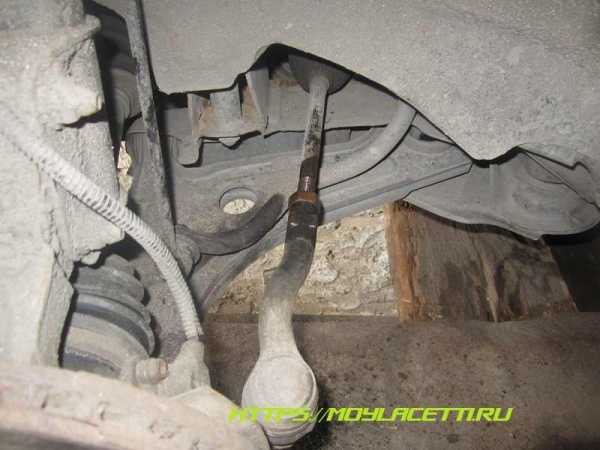

Вывешиваем и снимаем колесо. Смотрим на наш наконечник

Посмотрели? Не помогло? Тогда придется всё-таки менять

Многие почему-то сразу бросаются откручивать гайку шарового пальца и извлекать наконечник из посадочного места на поворотном кулаке.

Но лучше сразу взяться за контргайку. Пока у нас всё в сборе, её будет намного легче сорвать. А срывается она обычно довольно тяжело.

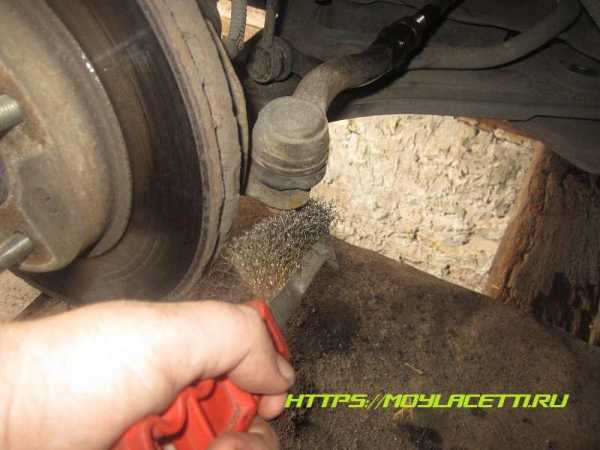

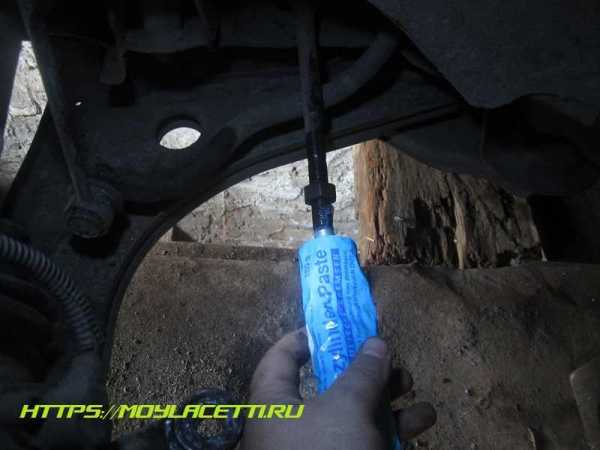

В общем, очищаем щеткой по металлу контргайку и резьбу возле неё. Наносим проникающую смазку

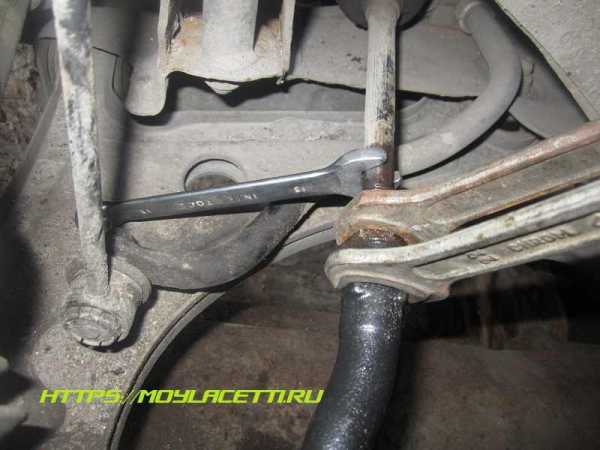

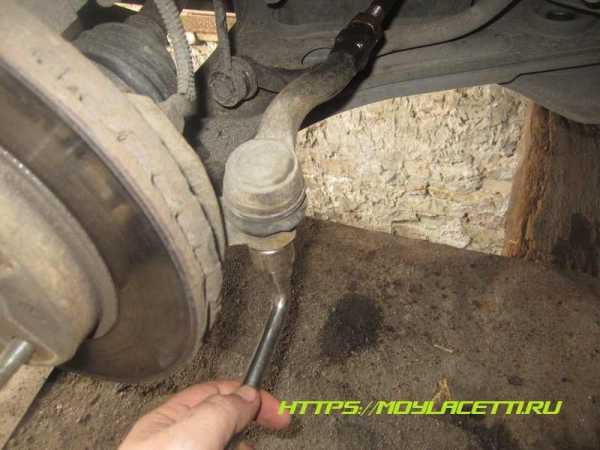

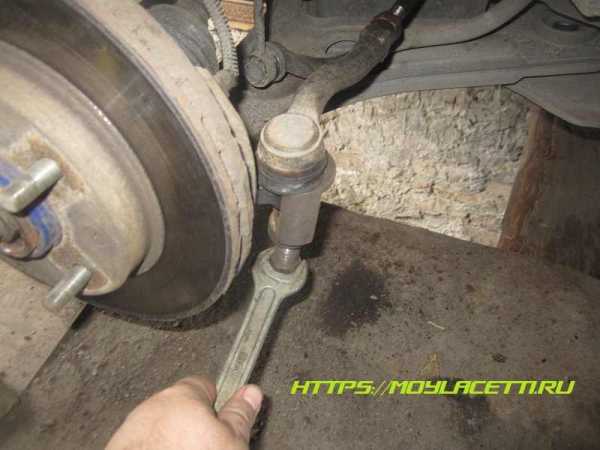

Теперь рожковым ключом на 22 мм пытаемся сорвать контргайку

Порой это сделать довольно не просто. Обладателям смотровой канавы в этом вопросе будет значительно легче. Как это делаю я.

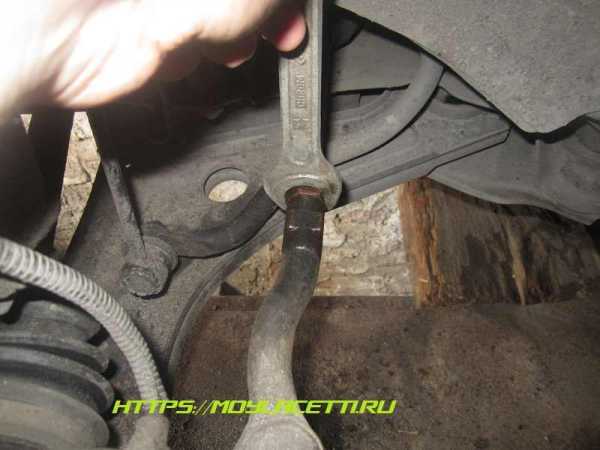

Я спускаюсь под автомобиль и срываю гайку оттуда. Там гораздо удобнее и мы не ограничены пространством. Поэтому совершенно спокойно ключ можно нарастить трубой, что значительно увеличит усилие, прилагаемое на гайку.

Именно поэтому мы не стали сразу извлекать рулевой наконечник — он не позволяет прокручиваться рулевой тяге и у нас отпадает необходимость удерживать ещё и её.

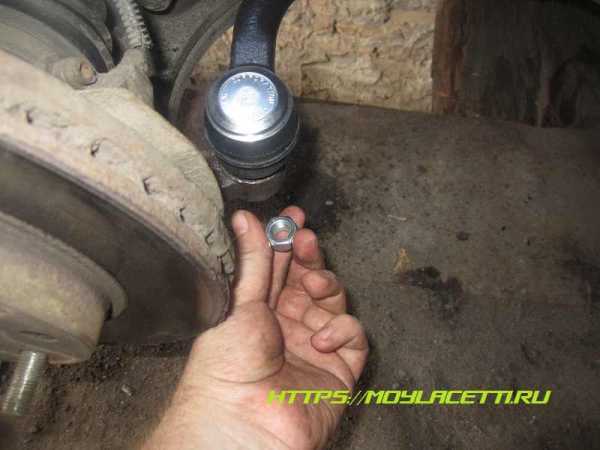

В общем, гайка благополучно сорвана.

Теперь очищаем гайку рулевого наконечника

И головкой на 19 мм откручиваем её

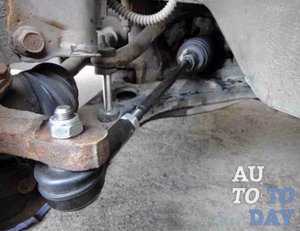

Вставляем съемник и выпрессовываем наконечник

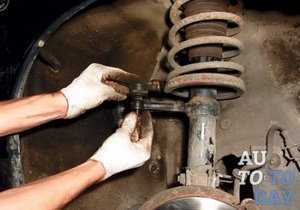

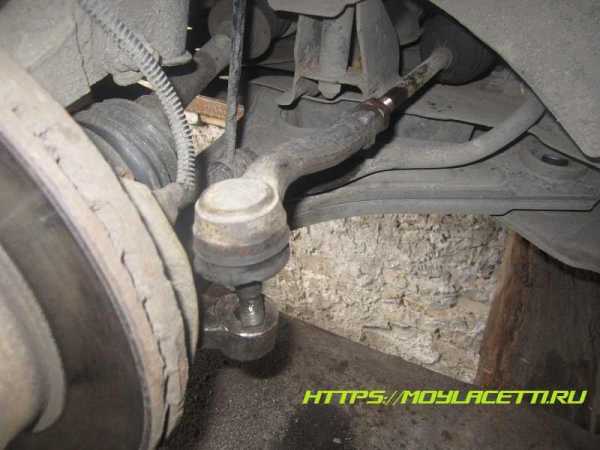

Несколько поворотов ключа и наконечник выскакивает

Не спешим выкручивать рулевой наконечник!

При выкручивании необходимо посчитать количество оборотов!!! Это позволит не сильно нарушить схождение колес. От поездки на стенд схождения это не спасет, но позволит туда доехать с «ровными колесами».

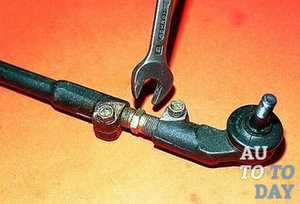

Если при прошлой замене рулевого наконечника резьба была добросовестно смазана, как у меня, тогда наконечник будет откручиваться очень легко. В противном же случае Вам придется придерживать рулевую тягу ключом на 13 мм. На ней для этих целей имеются грани. Дальше на фото при сборке это будет видно.

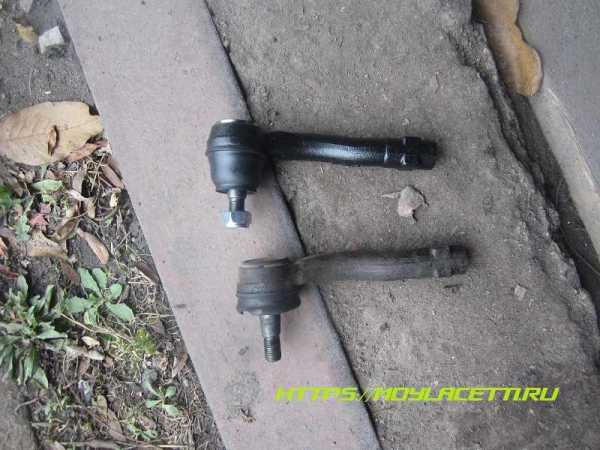

Вот новый и старый рулевые наконечники. По классике жанра я просто обязан их показать вместе

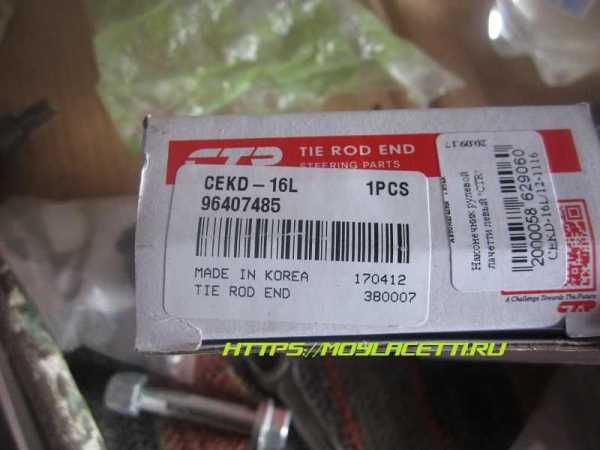

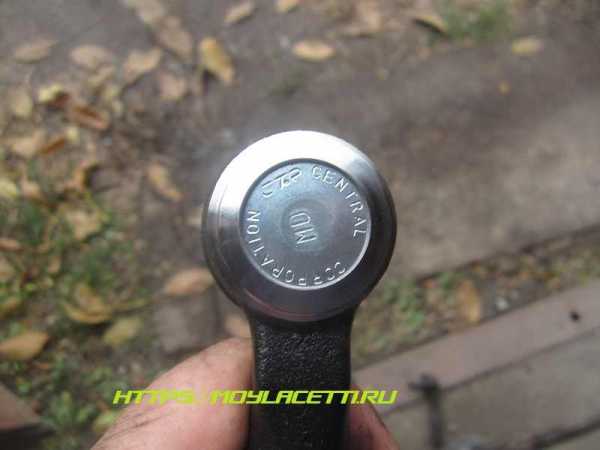

Вот новый наконечник. Без этой фотосессии тоже никуда…

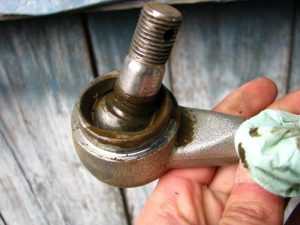

Следующий шаг выполняется по желанию. При сборке желательно смазать резьбу либо мовилем

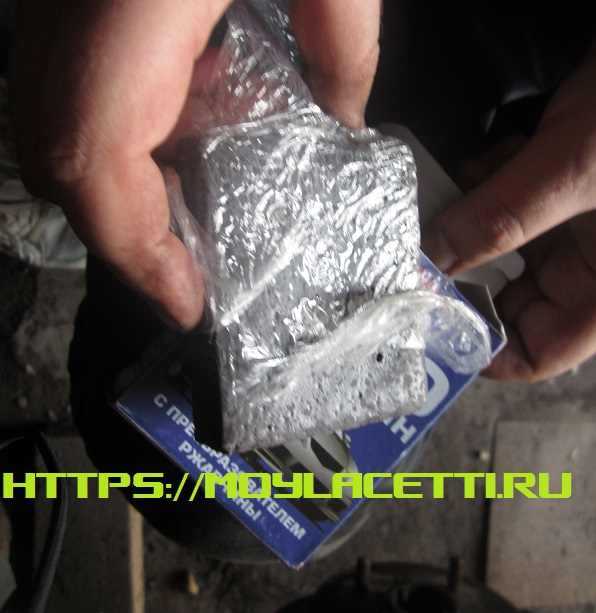

Либо вот такой смазкой для поршня суппорта

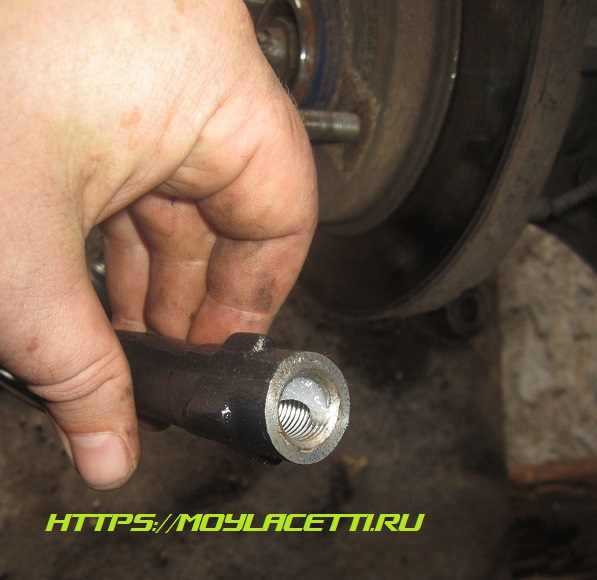

Также заложить немного и сюда

Кто-то наносит сюда фиксатор резьбы, кто-то, вообще, ничего не наносит.

А лично я смазываю и на стенде схождения мне говорят спасибо. И каждые пару лет я тоже говорю себе спасибо. И в этот раз сказал спасибо и сделал так, чтобы я в будущем сказал спасибо тому, который я сейчас

В общем, решайте сами.

А после поездки на регулировку схождения, я мажу сверху всё это дело мовилем и покрываю автопластилином

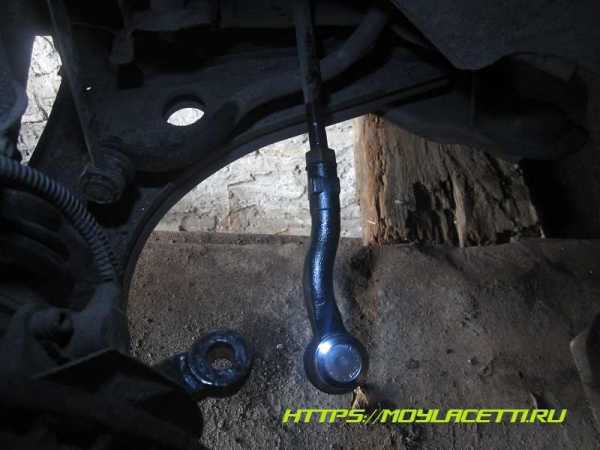

Поехали дальше. Настал момент сборки.

Накручиваем новый наконечник строго соблюдая количество оборотов, запомненных при откручивании

Вставляем наконечник на место и закручиваем гайку

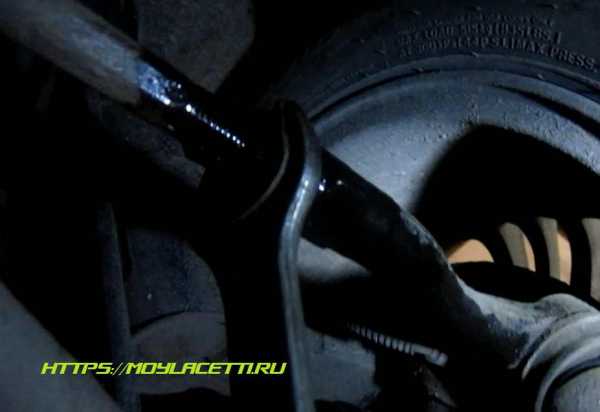

Теперь ключом на 13 мм удерживаем от проворачивания рулевую тягу, ключом на 22 мм удерживаем рулевой наконечник, а вторым ключом на 22 мм затягиваем контргайку

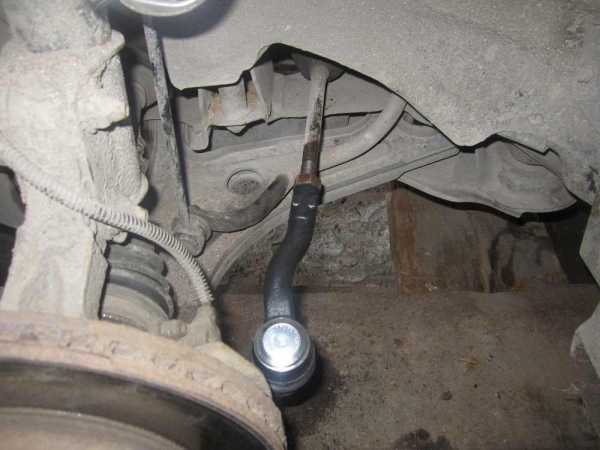

И, собственно, вот результат

Аналогично производим замену и с противоположной стороны.

После этих манипуляций не забываем поехать на проверку схождения колес.

Скоро здесь появится видео процесса замены рулевых наконечников

Всем Мира и ровных дорог!

По теме:

Мне нравится 3+

moylacetti.ru

Диагностируем рулевые наконечники своими руками

Рулевой наконечник Видимо, не имеет смысла объяснять автомобилистам предназначение рулевого управления автомобиля. Ведь вы управляете современными автомобилями с рулевым колесом, а не с рычагами, как у танка, или штурвалом, как в самолёте. Если мысленно выстроить логическую механическую цепь, то это будет выглядеть следующим образом: руль, червячная передача или рулевая рейка, а в конце рулевой привод. Конструкция рулевого привода включает в себя рулевые тяги, которые связаны с приводом колёс рулевыми наконечниками. Диагностика данных элементов и является основным вопросом сегодняшнего материала.

Возможно, предоставленные нами знания не будут приняты вами в полной мере и вы, дабы не морочить себе голову, отправитесь в автосервис. Тем не менее, знать о том, как правильно диагностировать состояние рулевых наконечников автомобиля, необходимо. Хотя бы для того, чтобы вы были осведомлены в намерениях «добросовестных умельцев» автомобильных сервисов. А ведь так часто им катастрофически не хватает денег, что «завесить уши электропроводкой» – это за милую душу! Воспользуйтесь данным материалом для того, чтобы не пасть жертвой своей же наивности и пусть на нас не держат обид профессиональные мастера своего дела.

Первичный осмотр рулевых наконечников

Рулевой наконечник

Небольшая информация для размышлений: вам необходимо знать, что наиболее распространённой проблемой, характерной для рулевого привода, является выход из строя шарового шарнира рулевых наконечников. Некоторые автомобилисты старой закалки пользуются таким ремонтным методом как реставрация рулевых тяг. Это, безусловно, личное дело каждого автовладельца, но лучше стоит просчитывать свои траты на такой ремонт. Насколько долго будет ходить отреставрированная рулевая тяга? Пройдёт ли ремонт с соблюдением всех заводских параметров? В какую сумму всё это обойдётся?

Не разумнее ли будет приобрести новую рулевую тягу и провести её замену самостоятельно в условиях своего гаража? Как узнать о проблемах с рулевым управлением? Всё очень просто. О предстоящей диагностике рулевого управления вам подскажут руки на рулевом колесе и ваш слух. Основные признаки проявления неисправностей в рулевом управлении, в целом, следующие:

1. Разного рода стуки в механизме рулевого управления.

2. Характерное биение рулевого колеса.

3. Большой люфт руля. Если при вертикальном покачивании люфт увеличился, значит, неисправны подшипник ступицы или шаровая опора. Если при горизонтальном покачивании руля появился люфт – проблема кроется в рулевых наконечниках.

4. Нехарактерно тугое вращение рулевого колеса.

5. Во время прямолинейного движения автомобиль начинает менять направление.

Рулевой наконечник Если хотя бы один из этих признаков присутствует, значит, необходимо проводить полную диагностику рулевого управления. Если вы впервые самостоятельно диагностируете механизм рулевого управления, тогда следует обратить внимание на следующие характерные моменты:

1. Перемещение рулевых наконечников параллельно оси пальцев не должно превышать 1,5 мм. Диагностику проводить лучше с помощником. Он будет проворачивать руль, а вы на ощупь определяйте люфт на шаровых рулевого наконечника. Если люфт имеется, а также слышен стук, значит, наконечник подлежит замене.

2. Проверьте, насколько затянут хомут регулировочной муфты на боковой тяге.

3. Проверьте защитные чехлы шарового шарнира рулевого наконечника на предмет механических повреждений. Если присутствуют разрывы и трещины, значит, необходимо менять чехол.

Материалы для диагностики рулевых наконечников

Диагностика всего рулевого вала в общем – задача не слишком сложная. Первое и самое важное, что вам потребуется для проверки, – это ваш опыт и интеллектуальная подкованность в вопросах автомобильной механики, а также внимательность к мелочам.

Рулевой наконечник Но в зависимости от того, где и как расположен интересующий вас узел, в первую очередь, необходимо освободить доступ к днищу автомобиля. Для этого загоните машину на смотровую яму или на эстакаду. Далее же весь проверочный процесс осуществляется путём осматривания всех элементов механизма рулевого управления и рулевого наконечника в частности. В том случае, если будет выявлена неисправность, которую необходимо будет незамедлительно устранить, тогда вам потребуются следующие инструменты, которые также будут необходимы и при проведении полной замены рулевого вала:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи: рекомендуем взять весь набор, так как могут пригодиться несколько.

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ, который будет необходим для точной затяжки.

9. Незаменимый помощник WD-40 или обычная тормозная жидкость – на ваш выбор.

10. Жёсткая металлическая щётка.

Процесс диагностики рулевых наконечников

Рулевой наконечник Первый способ: проверить управляемость автомобиля в движении. Разгоните автомобиль до 60 км/ч и покрутите руль из стороны в сторону. Конечно, убедитесь заранее в том, что совершаемые манёвры не приведут к ДТП. Ваш автомобиль должен моментально откликаться на движение рук водителя. Задержки не допускаются.

Второй способ: визуальный осмотр. Шаровые опоры, а также рулевые наконечники защищены специальным чехлом. Такой барьер предотвращает попадание грязи, песка и других инородных элементов, что существенно продлевает жизнь и сохраняет эксплуатационные качества деталей рулевого привода. Если чехол заметно поизносился – поверхность вся в трещинах, резина отслоилась, а смазка протекает – значит, замены не избежать.

Третий способ: проверка на месте. Пусть и не получится управлять автомобилем, не сдвинув его с места, зато можно проследить за движением его колёс при повороте руля. Покрутите баранку из стороны в сторону, наблюдая за реакцией колёс. Если передаваемое усилие неравномерное, а колёса опаздывают за водительскими движениями, значит, рулевые наконечники износились и требуют ремонта.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Признаки неисправности рулевых наконечников

Конструкция рулевого наконечника

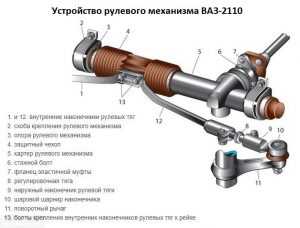

Рулевой наконечник – это шток с шарнирным устройством на конце. Внутри шарнира есть вкладыш и шайба, они препятствуют преждевременному износу деталей. В шарнир закладывается смазка, все это защищается пыльником от попадания влаги и грязи. С противоположной стороны от шарнира на штоке есть резьба для соединения с рулевой тягой. На самом шарнирном пальце тоже есть резьба. Палец продевается в отверстие на поворотной цапфе и фиксируется гайкой. Таким способом наконечник соединяется с цапфой.

Неисправности и причины неисправностей рулевых наконечников

Основная неисправность рулевого наконечника — это износ шарнирного соединения. Быстрый износ происходит по причине попадания влаги или грязи в само соединение. Такое происходит из-за повреждения пыльника. Потом наконечники имеют свой определенный ресурс – они меняются где-то через 40 тысяч километров пробега. Рулевой наконечник может быть поврежден в результате ДТП или наезда на препятствие.

Как определить неисправности в рулевом управлении

При покупке подержанного автомобиля есть большая вероятность, что в нем могут быть различные неисправности. Дефекты в рулевом управлении, в том числе и наконечников, можно выявить, сев за руль этого авто.

Первое, что необходимо сделать — покрутить рулем. Слишком большой свободный ход руля наводит на мысль об износе деталей рулевой системы.

По-другому дефекты выясняют, прокатившись на машине. О неисправностях может говорить тяжелый ход руля на поворотах. Если автомобиль при отпущенном руле едет в сторону, также стоит задуматься, все ли в порядке.

Об изношенных деталях рулевой системы могут свидетельствовать различные стуки в передней подвеске во время движения по неровной дороге. Но новичку будет трудно определить, что именно стучит – детали самой подвески или рулевого управления.

Выявление неисправностей рулевых наконечников

Выявить неисправность наконечника с достаточной точностью можно на автомобильном подъемнике.

Первый метод самый простой — с помощью визуального осмотра. Неисправный наконечник может быть деформирован в результате удара. Порванный пыльник также дает повод задуматься. Если наконечник влажный, скорее всего, из него вытекла смазка, и деталь требует замены. Наконечник с неестественным измененным цветом металла, вероятно, на последней стадии своего существования — он перегревается и подклинивает.

И, наконец, можно проверить люфт в наконечниках, подергав рулевые тяги с помощью монтировки. Люфт в шарнирном соединении говорит о непригодности детали. При подклинивающем рулевом наконечнике тяги двигаются с большим трудом.

Заключение

Проверив перед покупкой такими методами детали рулевого управления, можно сразу решить, какие детали нужно будет поменять сразу после приобретения авто. Из-за таких мелочей, как неисправные рулевые наконечники, от покупки отказываться не стоит, но ездить с такими неисправностями нельзя.


avto-kuplya.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
