Короткоходная кулиса ВАЗ 2114: замена и установка
Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач. Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной. Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.
Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет. Разбор можно выполнить по схеме из этой статьи.
Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях. В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин. АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.
Плюсы и минусы короткоходной кулисы
Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля. Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам. Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.
Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109. Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно. Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.
Установка КК и кардана от Лады Калины
Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:
- В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;

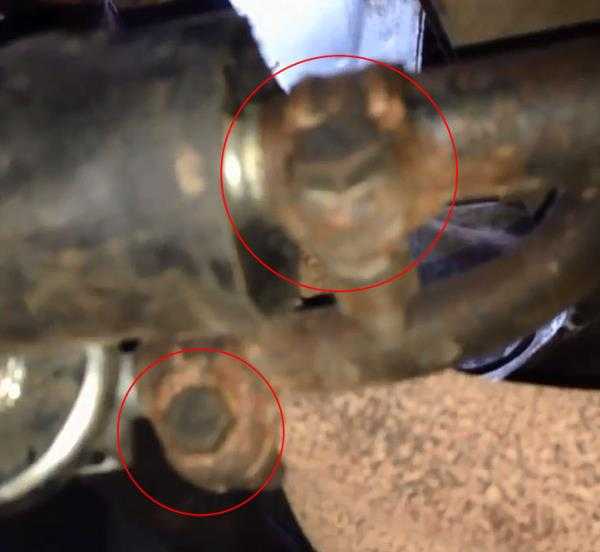

- Снизу машину следует ослабить хомут, прижимающий кардан и кулису;
Откручиваем 5 болтов держащих платформу кулисы
- С шарнира КПП нужно снять пыльник и удалить крепление;
- Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
- Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
- Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

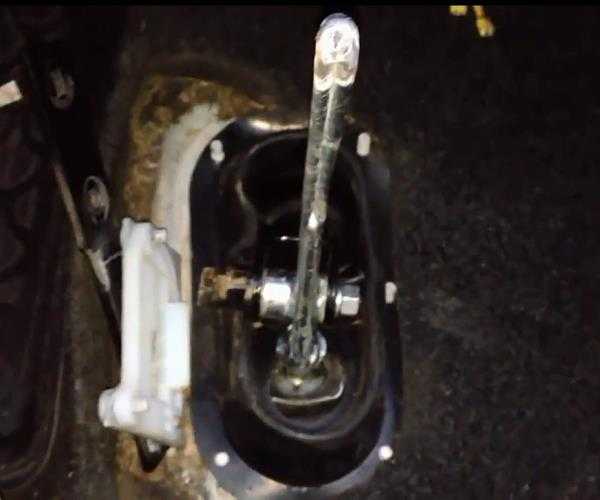

Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы
Инструкция по изготовлению КК своими руками

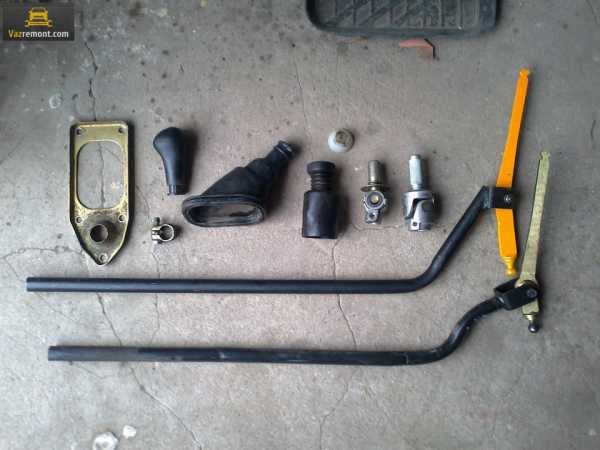

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:
- РПП от ВАЗ 2114.
- Ось и втулки от 2114 (входят в ремкоплект КПП).
- Трубка с диаметром 15 миллиметров.
- Гайка шаровая.
- Кардан от Лады Калины.
Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).
vazremont.com
Замена кулисы lada 2114 (ваз 2114)
Короткоходная кулиса своими руками
xn—2111-43da1a8c.xn—p1ai
Регулировка кулисы автомобиля
xn—2111-43da1a8c.xn—p1ai
Установка карданчика кулисы КПП от Калины
- Шарнир тяги привода управления коробки передач скрыт под пыльником.
- Снимаем пыльник и сдвигаем его к КПП.
- Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
- Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.
Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110
xn—2111-43da1a8c.xn—p1ai
Интернет-магазины ВАЗ, скидки для пользователей сайта
- Аксессуары
- Запчасти
- Тюнинг
- Обвесы
- Чехлы
- Ателье
- Карбоновый тюнинг
- Флокирование
Интернет магазины аксессуаров ВАЗ
Интернет магазины запчастей ВАЗ
xn—2111-43da1a8c.xn—p1ai
Установка карданчика кулисы КПП от Калины
- Шарнир тяги привода управления коробки передач скрыт под пыльником.
- Снимаем пыльник и сдвигаем его к КПП.
- Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
- Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.
Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110
xn—2111-43da1a8c.xn—p1ai
Что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110? Все поправимо
- Ошибка конструкторов. Металлическая втулка цепляется за тягу при движении. В итоге получается дребезжащий звук. Устранить проблему невозможно;
- Поломка втулки;
- Рычаг от Лада Калина;
- Неисправность карданчика кулисы;
- Износ коробки или ее креплений.
AutoFlit.ru
Смотрите также
В видео и статье вы увидите, как осуществляется замены кулисы на ВАЗ. В качестве примера будет применен ВАЗ 2111, на который будет поставлен шарнир от Калины.
Кулису предстоит менять целиком, так как приобретена она в сборе. Всё это потому, что кулиса уже совсем расшатана. Конечно, можно использовать ремкомплекты, но это в большинстве случаев ни к чему хорошему не приводит.
Пошаговая инструкция по замене кулисы на ВАЗ
1. Снимите кожух ручки переключения передач
Делается это абсолютно просто. Для этого нужно немного поддеть край и вытащить кожух.
2. Установите машину на домкрат
Это делается для того, чтобы можно было достать кулису.
3. Снятие консоли
Для снятия кулисы нужно снять переднюю консоль, крепящуюся на болты, положение которых также подробно показано в видео. Также необходимо демонтировать заднюю часть консоли.
4. Снимите кулису
Крепится она на 6 болтов, положение которых показано на видео. Также для удаления кулисы придётся спилить болгаркой два болта:

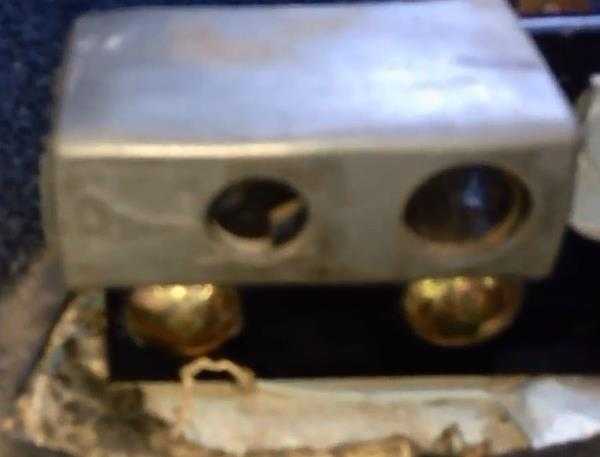

Кулиса всё равно будет меняться полностью, так что ничего страшного в этом нет.
Далее нужно открутить снизу 2 болта на 13:
После этого снимается два хомута:
Пыльничек нужно отогнуть и снять шарнир — его тоже можно поменять.
Всё, кулису теперь можно снять!
Шарнир
Мы будем устанавливать шарнир от Калины:

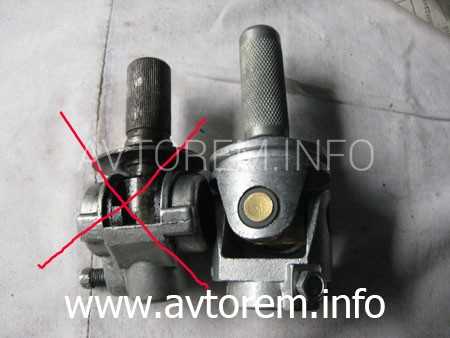

Различие её от оригинальной в том, что она длиннее. В принципе можно отпилить часть, но мы и без этого обошлись.
5. Наденьте кулису
Резинкой нужно попасть на вваренные болты.
Далее кулиса собирается в обратной последовательности.
Как вы знаете, коробка переключения передач является основным, а главное незаменимым звеном между двигателем и колёсами автомобиля, потому как, только именно из-за неё меняется характер крутящего момента.
Видео на котором дребезжит рычаг КПП на ВАЗ-2114
Какая коробка передач установлена на ВАЗ-2114?
Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей — прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.
Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.
Устройство КПП
Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом — прим.), а также ознакомиться с основными её элементами.
Не секрет, что ВАЗ-2114 — это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы — прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.
Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.
Причины дребезга кулисы КПП
- Размер втулки соединения имеет неправильный размер.
- Отсутствует прокладка ручки.
- Несоответствие деталей, которые граничат друг с другом.
Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.
На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.
Демонтаж рычага КПП
Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:
- При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
- Аккуратно демонтируем кожух (пластиковый или кожаный — прим.), чтобы не порвать, или не сломать его.
- Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.
- После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.
Процесс устранения вибрации
После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.
Порядок ремонтных работ с втулкой
- В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.
- Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. — прим.).
- Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
- Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.
Выводы
Благодаря проведению таких не сложных и элементарных процедур, устранить вибрации и дребезг рычага КПП можно не более чем за полчаса вашего времени, а результат выполненных работ будет радовать куда более продолжительное время.
Источники
avtozam.ru
Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками
today
visibility 284389
archive 0
На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 большой люфт в кулисе КПП и как следствие, нечеткое переключение передач не является редкостью. Можно сказать, что это болезнь или недостаток автомобилей этих марок. И причина этой «болезни», в первую очередь, кроется в родном карданчике кулисы КПП. Если Вам интересно, как устранить этот недостаток, уменьшить люфт в кулисе и повысить комфорт переключения передач на своей «восьмерке», «девятке» или «99», то читаем статью дальше….
Для начала, Вам придется купить на рынке или в магазине сам короткоходный карданчик кулисы КПП для автомобиля ВАЗ-1118 «Калина». Покупать его следует в комплекте с пыльником, так как пыльник от стандартного карданчика не подойдет (смотрим фото 1). После покупки сверяем свой арсенал инструмент с перечнем инструмента, необходимого для замены кардана кулисы КПП (Лада Калина). Думаю, с этим проблем не будет, так как для данной операции список инструмента минимален: два накидных ключа на «13», один ключ на «10», отвертка и молоток. Работу по замене карданчика кулисы КПП следует проводить на смотровой яме, подъемнике или эстакаде. Трезвый помощник Вам так же может пригодиться, например, в конце работы, когда надо будет отрегулировать оптимальное положение рычага переключения передач.
Дальше, по пунктам:

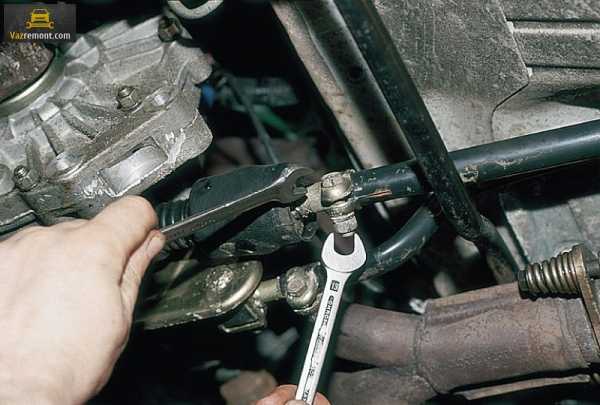

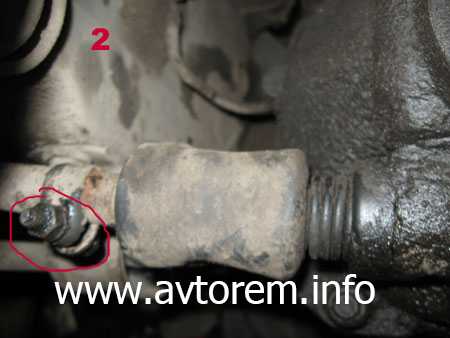

- При помощи двух ключей на «13» распускаем хомут на тяге привода переключения передач (фото 2) и стягиваем привод со штока механизма переключения передач.

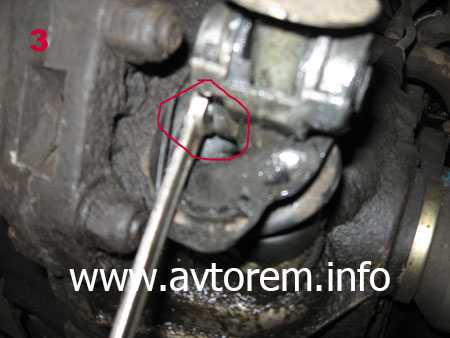

- Дальше, отверткой оттягиваем пыльник к коробке (фото 3), в принципе его можно вообще удалить, чтоб не мешал. И ключом на «10» откручиваем болт — фиксатор на кардане и после этого аккуратно, не сильными ударами молотка, сбиваем карданчик КПП с вала и стягиваем пыльник, если Вы его не удалили раньше. Все, полдела сделано, при необходимости можно поменять сальник вала выбора передач.
