Меняем задние тормозные колодки на автомобилях ЛАДА Самара.

Задние тормозные колодки обычно подлежать замене каждые 70 тысяч километров. Также рекомендуется менять колодки сразу после покупки б/у автомобиля. Это защитит от неприятных сюрпризов. Минимальная толщина накладок должна быть не меньше 1,5мм. Задние тормозные колодки менять тяжелее, чем передние.

Для того, чтобы поменять задние колодки нужна эстакада или яма. В интернете можно найти видео, где водители меняют колодки подкладывая под машину колеса, заезжая на бордюры. Такие способы замены небезопасны и мы рекомендуем производить работы на эстакаде.

В процессе замены колодок нужно быть готовым к тому, что могут вылезти дополнительные проблемы:

  • Может износиться тормозной барабан. Замерьте его внутренний диаметр рабочей поверхности — он не должен превышать 201,5 мм. Если больше- барабан под замену.
  • Может заклинить тросик ручника. В такой ситуации вы просто не сможете надеть барабан на колодки.
  • может потечь тормозной цилиндр. В этом случае только замена.
  • Барабан может прикипеть. Снимать его придется молотком.

Для замены задних колодок нужно приготовить следующие инструменты: Домкрат, баллонник, наборы ключей, небольшая кувалда, брусок, отвёртка, пассатижи, wd-40.


Замена задних тормозных колодок.

  1. Максимально сводим колодки.

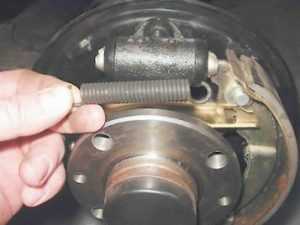

  2. отверткой выводим конец верхней стяжной пружины из отверстия тормозной колодки, установленной спереди.
  3. Отсоединяем прижимную пружину от колодки.
  4. Опускаем колодку и снимаем вместе с нижней стяжной пружиной.
  5. Снимаем верхнюю стяжную пружину.

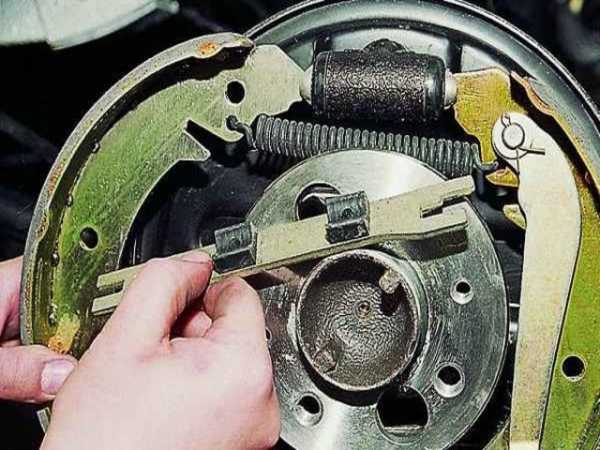

  6. Снимаем распорную планку.
  7. Отсоединяем от другой колодки прижимную пружину.

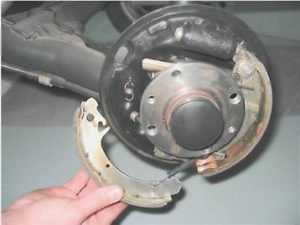

  8. Снимаем колодку, выводя крюк распорного рычага из зацепления с наконечником троса стояночного тормоза.

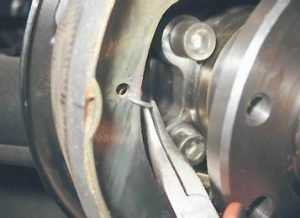

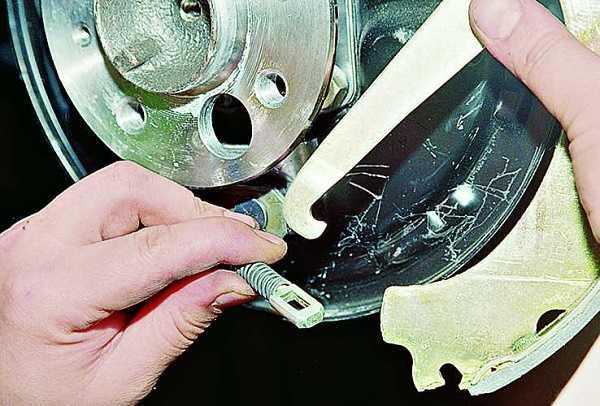

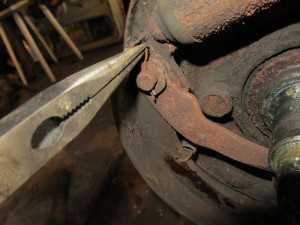

  9. Плоскогубцами расшплинтовываем осевой палец рычага. Снимаем с колодки шайбу, распорный рычаг и осевой палец.
  10. Очищаем от грязи и коррозии детали тормозного механизма.
  11. Убеждаемся в отсутствии утечек тормозной жидкости из рабочего цилиндра (негерметичный цилиндр заменяем).
  12. Устанавливаем колодки на место в обратном порядке.

Видео по замене задних колодок:



remont2114.ru

Замена задних колодок lada 2114 (ваз 2114)

Содержание:

  1. Сколько они служат?
  2. Когда требуется замена
  3. Зачем они нужны
  4. Замена
  5. Обратная сборка
  6. Цена вопроса

Каждый автовладелец должен быть готов к тому, что его машина рано или поздно даст сбой. Следовательно, придется выполнять ремонт, менять какие-то детали. Многие предпочитают пользоваться услугами станций технического обслуживания, но в случае с такими автомобилями как ВАЗ 2114, целый ряд ремонтных мероприятий вполне можно провести своими руками. Нужно только знать, как это делать.

Сегодня мы поговорим о том, как поменять тормозные колоды на ВАЗ 2114 сзади. Задние колодки не так редко выходят из строя, потому проблема довольно распространенная.

Сколько они служат?

Каждый элемент автомобиля имеет определенный срок годности. На него влияет не только качество изготовления, но и особенности эксплуатации авто.

Устройство барабана

На износ задних колодок влияют:

  • Климат региона, в котором вы эксплуатируете свой ВАЗ 2114;
  • Состояние дорог, по которым приходится регулярно ездить;
  • Особенности управления, навыки водителя;
  • Характеристики автомобиля;
  • Качество установленных предыдущих колодок;
  • Качество выполненного ремонта тормозов, если таковой проводился и пр.

Когда требуется замена

Чтобы не упустить тот момент, когда колодки придут в полную негодность и могут представлять угрозу для вашей безопасности, рекомендуем периодически осуществлять проверку задних колодок. Так вы сумеете проверить, сколько еще осталось «жить» этому узлу.

Некоторые версии «четырнадцатой» модели оснащаются специальным индикатором, определяющим износ элемента. Металлическая пластина при полном износе колодок начинает тереться о тормозной диск, издавая характерный и неприятный скрежет.

Зачем они нужны

Подготовка к замене

Принцип хоть и простой, но от этого колодки свое большое значение для тормозной системы не утрачивают.

Замена

Теперь переходим непосредственно к тому, как поменять задние тормозные колодки на ВАЗ 2114.

Специалисты рекомендуют делать это сразу, как только вы купили автомобиль. Обязательно проверьте уровень износа. Автомобиль с изношенными задними колодками эксплуатировать категорически воспрещается.

Последовательность замены

Процедура замены задних колодок отличается от работы с передними. В данном случае времени и сил придется потратить несколько больше.

В процессе замены могут возникать некоторые трудности, такие как:

Что же касается замены задних колодок, то эта работа выполняется в следующей последовательности.

  1. Установите автомобиль на эстакаду, включите передачу и обязательно поставьте надежные подпорки под колеса. Машина ни в коем случае не должна откатиться. Это большой риск.
  2. Проверьте, выключен ли ручной тормоз в салоне, после чего отправляйтесь под сам автомобиль.
  3. Снимите с глушителя трубу, где натянут ручной тормоз.

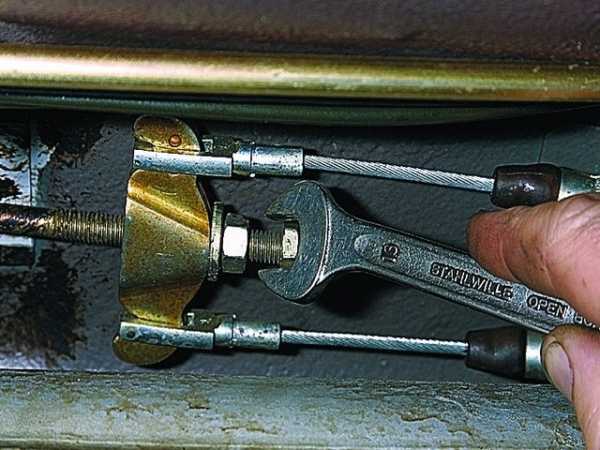

  4. Немного ослабьте ручную систему тормоза. Для этого откручивается гайка натяжения троса. Ослабив трос, вы сможете затем легко установить колодку.
  5. Баллонным ключом ослабьте крепления на задних колесах.

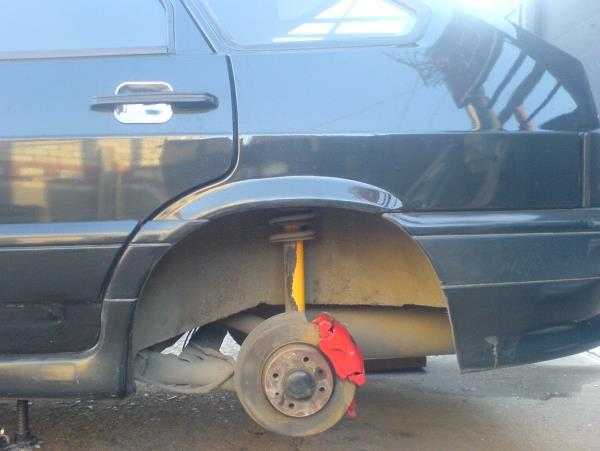

  6. Поднимите автомобиль на домкрате и демонтируйте одно из колес, на котором планируется замена тормозных колод.

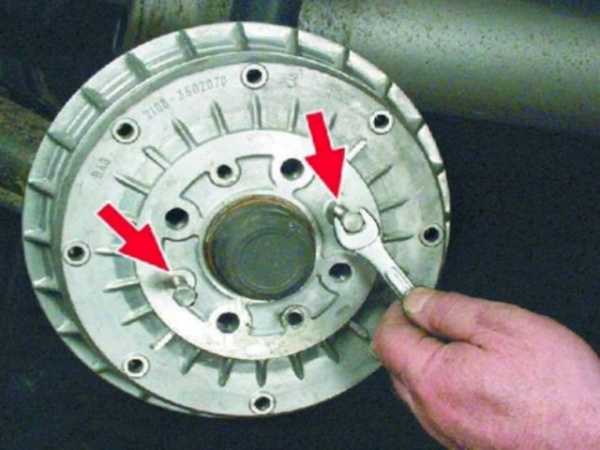

  7. Снимите с барабана направляющие болты. Они демонтируются полностью, а не просто ослабляются.
  8. Прокрутите барабан против часовой стрелки примерно на 30 градусов, и начните одновременно закручивать болты. Поскольку там отверстий крепления нет, при закручивании болты упрутся в металл и вытолкнут барабан.

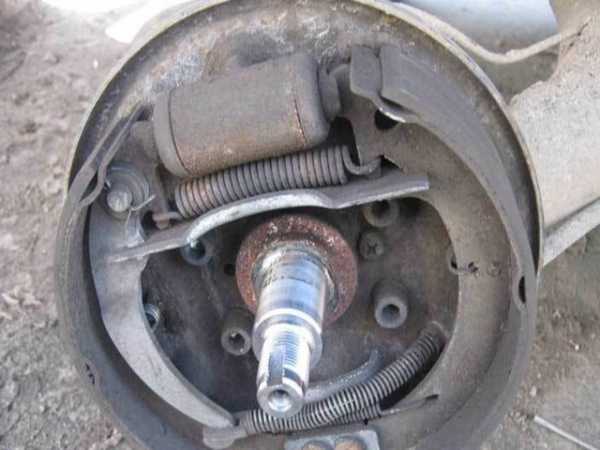

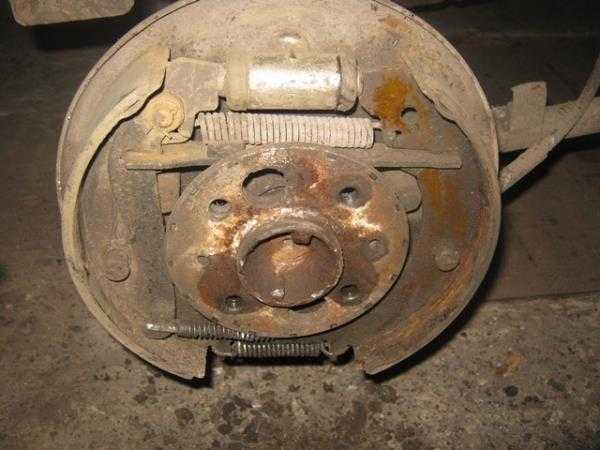

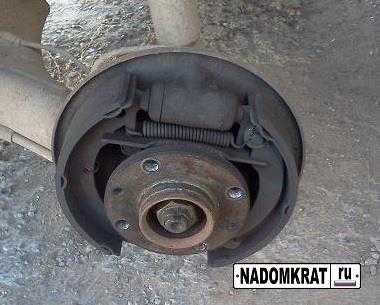

  9. Когда барабан снимется, перед вами появится тормозной цилиндр, пружины и пара колодок. Первыми снимаются пружины.
  10. Колодки снимаются вместе с рычагом. Его потом надо будет поставить на новые колодки.
  11. Избавьтесь от изношенных элементов тормозной системы, а затем сожмите пазы цилиндра.
  12. Новые детали обязательно устанавливаются в эти пазы, планка ручного тормоза заходит в пазы на колодках. После этого ставится на место пружина. Не забудьте также зацепить за рычаг привода трос от ручного тормоза, который вы специально ослабили или на начальном этапе нашего ремонта.

Обратная сборка

Механизм задних тормозов

Процедура обратной сборки тормозной системы не сложная, если вы уже прошли все этапы по демонтажу и установке новых задних тормозных колод. Но все же лучше детально расписать процедуру.

  1. Установите новые колоды и сопутствующие новые элементы тормозной системы на свои места, сожмите их между собой, как это было до разборки узла.
  2. Надавите на тормозной цилиндр, чтобы он плотно вошел на свое законное место.
  3. Установите на место тормозной барабан. На этом этапе у многих возникают проблемы. Здесь причиной могут послужить тот факт, что трос ручного тормоза слишком ослаблен, или заел. Также не редко причина кроется в недостаточно плотно зажатом тормозном цилиндре. Проверьте эти варианты.
  4. Монтируйте на место колесо.
  5. Отправляйтесь в салон и несколько раз до упора нажмите на педаль тормоза. Это позволит новым задним колодкам прочно сесть на свое новое место.
  6. Вылезайте из машины и направляйтесь к колесу, на котором была проведена замена задних тормозных колодок. Не спешите снимать его с домкрата. Сначала обязательно покрутите его вручную. Колесу ничего не должно мешать спокойно вращаться. Прилагаемое руками усилие не должно быть сильным. Если ход свободный и легкий, вы все сделали верно.
  7. Аналогичные мероприятия проводятся на втором колесе.
  8. По завершению ремонтных работ убедитесь, что ручной тормоз работает эффективно. Для этого нужно вновь снять колесо, и натянуть трос ручной системы торможения.
  9. Если после замены колодок колесо не крутится или вращается с явными зацепами за колодки, вы что-то сделали неправильно. Потому придется систему разбирать и собирать все заново, четко следуя инструкциям.

Цена вопроса

Нет смысла покупать дорогостоящие импортные задние тормозные колодки для своего ВАЗ 2114. Это не позволит им эксплуатироваться дольше. Но и дешевые детали, конечно же, приобретать не рекомендуется.

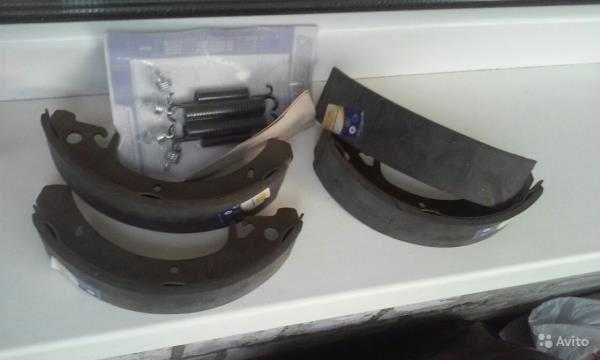

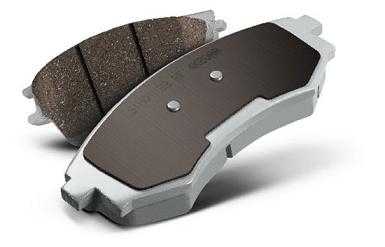

Комплект задних тормозных накладок

Необходимая периодичность замены задних тормозных колодок ваз 2114 Это вопрос строго не регламентируется инструкцией по эксплуатации автомобиля. Например, колодки нужно менять через каждые 15 тысяч откатанных километров. По большому счету все зависит от качества колодок и стиля езды водителя. Стоит отметить, что качественные узлы автомобиля должны служить минимум 10 000 км, а износ задних колодок всегда меньше и до своей замены они успевают отходить до 70 000 км. Таким образом, время замены необходимо определять самостоятельно во время осмотра или в автосервисе.

Проверка тормозных колодок на износ

Итак, нужно ставить новые задние тормозные колодки ВАЗ 2114, если: их толщина стала меньше 1.5 мм; на них есть масло, царапины или сколы; основание не качественно соединено c накладками; при торможении слышится скрип; деформирован диск; размер рабочего тела барабана стал больше 201.5 мм. Для осуществления данной проверки необходимо снять каждое из колес. Все необходимые измерения выполняются штангенциркулем.

Подготовка к демонтажу колодок

Для смены задних колодок необходима эстакада или смотровая яма, поскольку нужен доступ к ручнику. Зачастую владельцы авто осуществляют замену где придется: поднимая кузов на снятые колеса или бордюр. Стоит отметить, что подобные способы противоречат технике безопасности при обслуживании автомобиля. Для того чтобы провести замену старых и последующую установку новых колодок понадобятся такие инструменты:

  • баллонный ключ,
  • набор отдельных ключей,
  • молоток,
  • деревянный брус небольших размеров,
  • отвертка,
  • плоскогубцы,
  • ВД-40,
  • домкрат.

Демонтаж задних колодок

Непосредственно процесс замены колодок осуществляется в таком порядке. Автомобиль загоняется на эстакаду и включается первая передача. Для фиксации его положения дополнительно под передние колеса подкладываются «башмаки». Далее необходимо снять глушитель с резиновых подушек в области расположения натяжителя ручного тормоза. После ослабляем ручник путем откручивания гайки тросика натяжителя соразмерным ключом. Для того чтобы потом не возникло проблем с установкой тормозного барабана, гайку нужно выкрутить на максимум. Далее послабляем колесное крепление баллонным ключом, поднимаем машину с помощью домкрата и полностью снимаем колесо.

Для того чтобы снять барабан необходимо зажимами открутить направляющие болты, повернуть барабан на четверть оборота в любую сторону и равномерно закрутить болты обратно. Таким образом, барабан вытащиться самостоятельно, поскольку в новом положении для болтов нет отверстий, а только литая поверхность. Молоток и деревянный брус понадобятся в том случае, если барабан заклинило. По кругу подставляем брус на поверхность барабана и простукиваем молотком по нему. Стучать нужно до момента, когда барабан начнет прокручиваться. При этом лучше не стучать по самому барабану, иначе его можно расколоть.

Под барабаном находятся цилиндр, пружины и две колодки. Направляющие пружины отсоединяются от колодок с помощью плоскогубцев, самодельного крючка или плоской отвертки. Далее снимается стяжная пружина и собственно сами колодки. После этого необходимо сжать боковые пазы цилиндра тормоза. На одной из колодок установлен рычаг ручного тормоза, который необходимо переставить на новые колодки.

Установка тормозных колодок

Последовательность операций по установке тормозных колодок происходит в обратном порядке. Новые колодки должны строго попасть в пазы цилиндра, а рычаг ручника — в специальный разъем. Далее нужно зацепить направляющие пружины, трос ручного тормоза и сжать колодки между собой для того, чтобы утопить цилиндр тормоза. Далее идет очередь тормозного барабана. Если он не устанавливается, возможно, ручник до конца не ослаблен или не зажат цилиндр тормоза. После установки колес нужно несколько раз «прокачать» тормоза, чтобы колодки попали на место, а также проверить колеса на предмет свободного хода и действия ручного тормоза.

Видео по замене задних тормозных колодок на автомобилях ВАЗ

Источники

avtozam.ru

Замена задних тормозных колодок на ВАЗ-2114

Содержание статьи

Задние колодки – один из основных элементов системы торможения автомобиля,  способствующий остановке транспортного средства в нужный момент. Принцип действия элементарный – усилие от нажатия на тормоз передается на колодки, прижимая их к барабану, замедляя его вращение.  Движение прекращается. Использование специальной тормозной жидкости, а также добавление вакуумного усилителя улучшает характеристики тормозов. Как поменять тормозные колодки 2114 на автомобилях ВАЗ, которые комплектуются, в основном гидравлическими тормозами, пойдет речь в этой статье.

Задние колодки ВАЗ 2114

Перепускной клапан главного тормозного цилиндра устроен так, что основная нагрузка при торможении приходится на передние колеса автомобиля. Поэтому срок службы задних тормозных колодок значительно больше, чем передних. Тем не менее, после пробега 60 – 80 тысяч километров потребуется замена. Возможно, придется прибегнуть к процедуре и раньше. Это зависит от качества тормозных накладок, стиля вождения и динамики торможения.
По неопытности, начинающие водители не обращают внимание на контрольную лампочку приборной доски, забывают убрать стояночный тормоз при начале движения – это тоже приводит к тому, что замена тормозных колодок потребуется раньше времени.

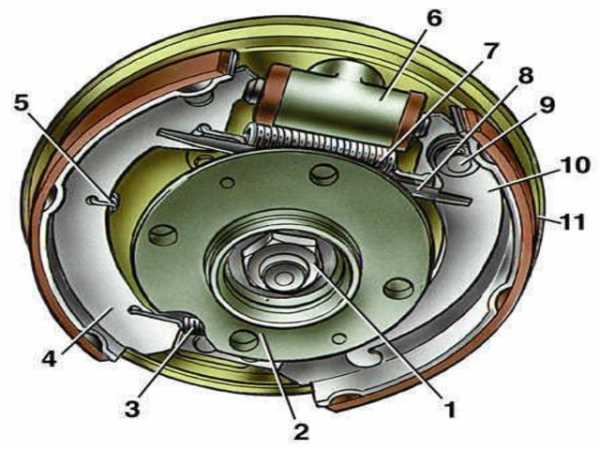

Устройство тормозной системы ВАЗ

В большинстве моделей семейства ВАЗ установлены задние тормоза барабанного типа. Руководство как поменять тормозные колодки на ВАЗ-2114 подходит и для автомобилей, с аналогичной конструкцией задних тормозов. Сделать это можно в гаражных условиях, не прибегая к помощи станции технического обслуживания. Правда, посетить магазин запасных частей все равно придется.

Тормозной механизм заднего колеса автомобилей ВАЗ

Как поменять задние колодки на ВАЗ и в каких случаях потребуется замена

— На колодки попала трансмиссионная жидкость (вышел из строя сальник полуоси).

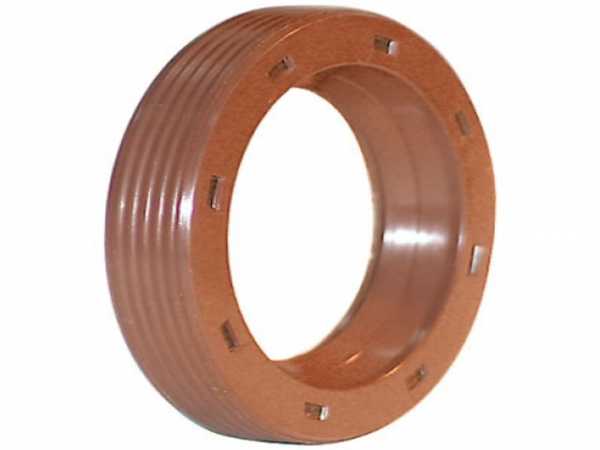

Сальник полуоси

— Характерный металлический звук при торможении.
— Износилась рабочая поверхность накладок (толщина меньше допустимых стандартов — 1,5 мм).

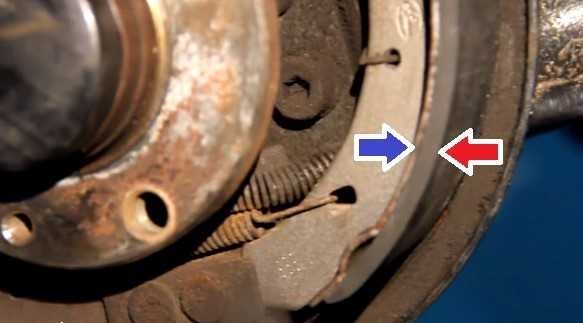

Красная стрелка — тормозная накладка, а синяя — сам корпус тормозной колодки

— Накладка отошла от основания. В большинстве случаев для соединения накладки с основанием применяется специальный клей, который при сильном нагреве, от высоких нагрузок или некачественной проклейки разрушается.
— После длительной эксплуатации износ внутреннего диаметра барабана достиг максимума и превышает 200,5 мм – требуется замена.

Износ внутреннего диаметра барабана

Своевременная замена позволит избежать аварийных ситуаций на дорогах.

Диагностика колодок

Как поменять задние тормозные колодки

Работа по замене задних тормозных колодок более трудоемкий процесс, в отличие от процедуры монтажа передних. Удобнее всего это будет сделать на эстакаде или смотровой яме. Можно провести работы во дворе своего дома или на даче.

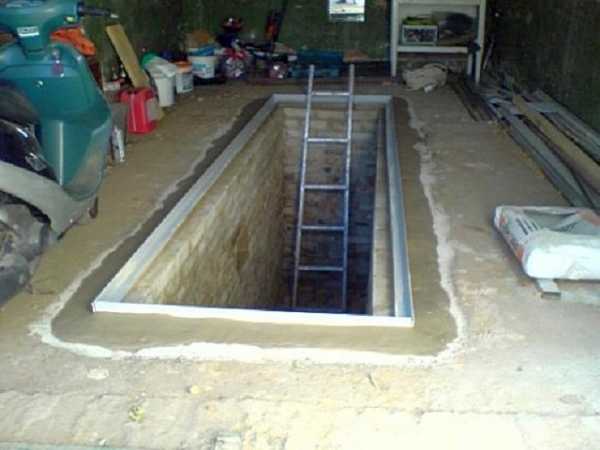

Смотровая яма

Как поменять колодки на ВАЗ-2114, и какие инструменты необходимы, кроме штатного баллонного ключа и домкрата. Для замены понадобятся: среднего размера монтировка, большая отвертка, пассатижи или круглогубцы, гаечный ключ для снятия направляющих на барабане.

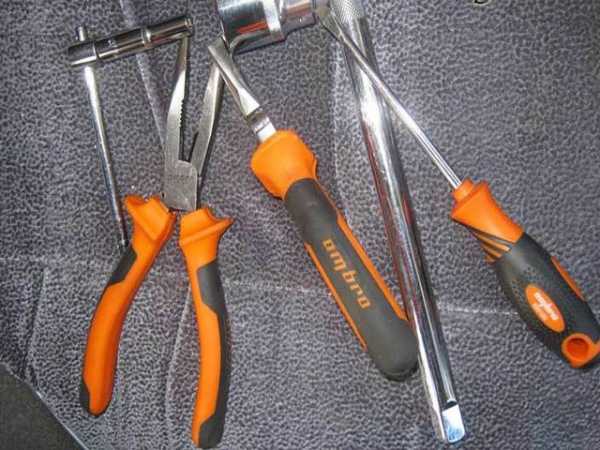

Инструмент для замены задних тормозных колодок
  1. Для этого следует вывесить одно колесо задней оси на домкрате и установить под кузов страховочные козлы или подложить деревянный брус (обычно подкладывают демонтированное колесо). В любом варианте необходимо позаботиться о безопасности и установить противооткатные устройства под колеса. Это могут быть тормозные башмаки или обыкновенный кирпич.

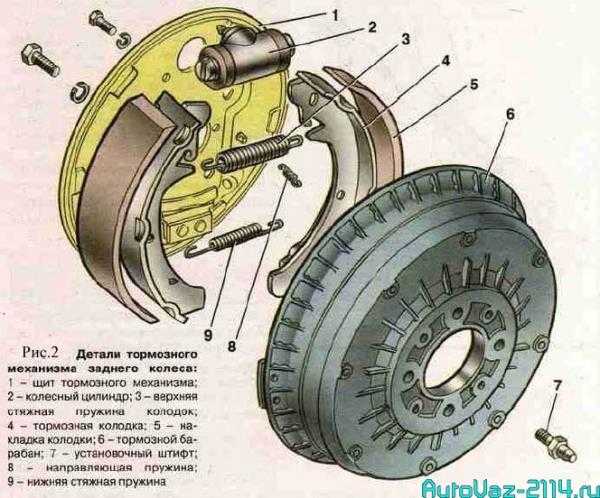

    Устройство тормозного механизма заднего колеса на ВАЗ-2114

  2. При работе во дворе дома или на даче подстелите под барабан кусок ткани или старое покрывало. Тем самым, вы подстрахуетесь от случайно упавшего шплинта или выскочившей пружины.
  3. Ручной тормоз затягивать не надо.
  4. После того как проведете подготовительные работы, снимите барабан. Для этого полностью открутите направляющие шпильки. Чтобы демонтировать барабан, достаточно слегка постучать по нему молотком. Если это не поможет, в отверстие для направляющих вкрутите болты и равномерно подкручивая, вытолкните барабан с посадочного места.

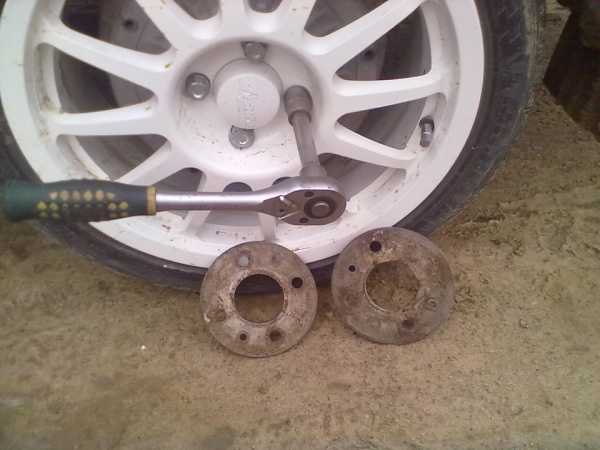

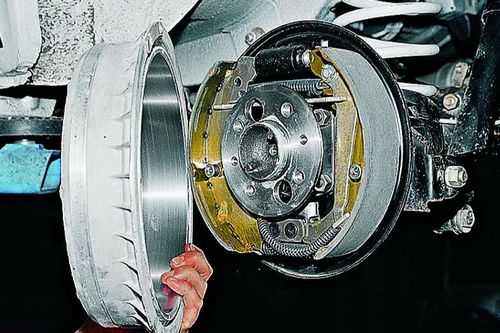

    Вкручиваем 2 болта и снимаем тормозной барабан

  5. Когда снимите барабан, осмотрите рабочий тормозной цилиндр на предмет протекания. При необходимости замените манжеты.

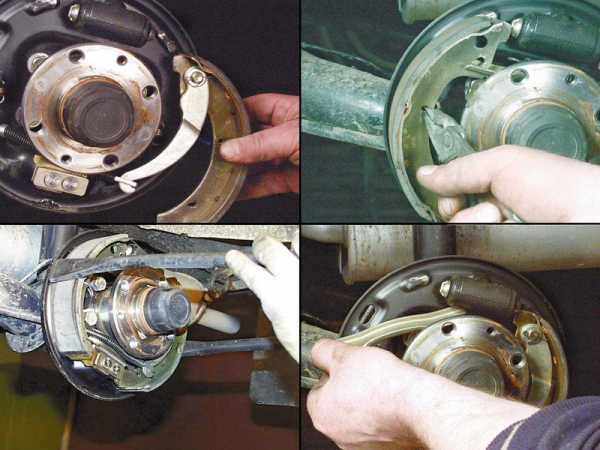

  6. Первыми снимите пассатижами маленькие направляющие пружины. В некоторых моделях ВАЗ вместо них устанавливались эксцентрики.

    Замена колодок

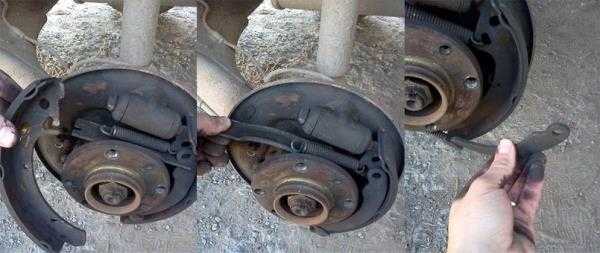

  7. Затем приступайте к демонтажу удерживающих пружин — верхней и нижней. Эту операцию проще будет выполнить, используя большую отвертку. Отсоедините тросик ручного тормоза от скобы, уберите распорную планку и снимите колодки вместе с механизмом ручного тормоза. Аккуратно вытащите удерживающий шплинт механизма ручника и переставьте его на новую колодку. Не используйте старый шплинт во избежание переламывания.

    Демонтаж удерживающих пружин

  8. Очистите от грязи место установки тормозных колодок и деталей ручного тормоза. Установку колодок проводите в обратном порядке.
  9. Большие удерживающие пружины удобнее поставить на место при помощи напильника. Пропустите острый конец напильника через крюк пружины и направьте его в технологическое отверстие на колодке. Прикладывая незначительное усилие, поставьте пружины на место.

    ВАЗ 2114

  10. Двумя монтировками или большими отвертками упритесь в бортик защитного кожуха, сожмите колодки до упора. Это делайте аккуратно, чтобы тормозная жидкость не выплеснулась из резервуара на главном тормозном цилиндре. Не забудьте поставить тросик ручного тормоза на место.
  11. Установите тормозной барабан и закрепите направляющие шпильки. Поставьте колесо, надежно затените болты.

    Установка колеса

  12. Покрутите колесо руками – оно должно вращаться при добавлении небольшого усилия. На этом этапе работ, можно проверить ручной тормоз. Если колесо не крутится, допущена ошибка при монтаже тормозных колодок. Придется повторить работу, четко следуя регламенту. Не старайтесь сэкономить на покупке некачественных запасных частей, а также на замене тормозных колодок только с одной стороны. Менять колодки необходимо на двух колесах одновременно. Счастливого пути!Если статья «Как поменять задние тормозные колодки на ВАЗ» помогла вам при выполнении работы, а начинающими автолюбителями использовалась как руководство по эксплуатации и ремонту, оставьте отзыв. Проверка ручного тормоза

Похожие статьи

tire1.ru

Замена задних тормозных колодок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Задние тормозные колодки – играют очень важную роль в автомобиле, но в отличие от передних, они не могут быстро остановить автомобиль (Снимите колодки с задней части автомобиля и попробуйте затормозить и тот же самый эксперимент проделайте с передней частью, разница очень ощутима, даже если тормоза и спереди и сзади будут стоять абсолютно идентичные) и не так быстро снашиваются (Передние быстро снашиваются, потому что на них постоянно идёт очень большая нагрузка), поэтому в отличие от передних их и менять приходиться в два раза реже, но выбрать новые колодки не так то и легко, потому что на данный момент очень много подделок на них производят, но в этой статье мы все эти нюансы учли и поэтому в конце разместили небольшой видео-ролик, в котором и объясняется то как можно отличить оригинальные тормозные колодки от подделки.

Примечание!
Для проведения работы по замене колодок, запастись нужно будет следующим набором инструментов: Во-первых гаечными ключами обязательно, ещё пассатижи пригодятся и бородок (Если бородка нет, то вместо него отвёртку можно использовать)!

Краткое содержание:

Где находятся задние тормозные колодки?
Под задними тормозными барабанами они скрыты и поэтому не сняв колеса и не сняв самого барабана вы их не увидите, для наглядности на фото ниже тормозной барабан уже был снят со своего места где он находиться, а стрелками указаны как раз таки две тормозные колодки (На одной стороне по две стоит и на другой, с передними колёсами всё точно так же, но только там колодки совершенно другую форму имеют) описывать снятие которых мы сегодня и будем в этой статье.

Когда нужно менять задние тормозные колодки?
К сожалению понять что колодки пришли в негодность (Особенно задние) не очень то и легко, но хотя по началу появляется в задней части писк при торможении (Его услышать надо, но нормально вы его сможете услышать только колодка полностью сотрётся, в этом случае его очень хорошо будет слышно) и услышав его, уже можно снимать тормозной барабан и смотреть на сами колодки (А вот когда тормозной барабан будет снят, вы сразу без труда сможете понять пришли ли колодки в негодность или же ещё нет), сами колодки разделяются на несколько составляющих, а именно на фрикционную накладку и на основание, так вот на накладку и нужно будет обратить своё внимание (Если вы не поняли о какой накладки идёт речь, то в таком случае читайте статью: «Что такое тормозные колодки?» в ней всё подробно описано), если она будет очень тонкая (Меньше 1.5 мм, эту толщину кстати линейкой очень легко замерить) то в таком случае данная колодка подлежит замене, а так же на накладке не должны присутствовать трещины, глубокие борозды и сколы, в противном случае колодка так же подлежит замене, ну и данная накладка должна плотно прилегать к основанию, если вы заметили что она немножко отошла от основания, тогда колодки тоже рекомендуем заменить на новые.

Примечание!

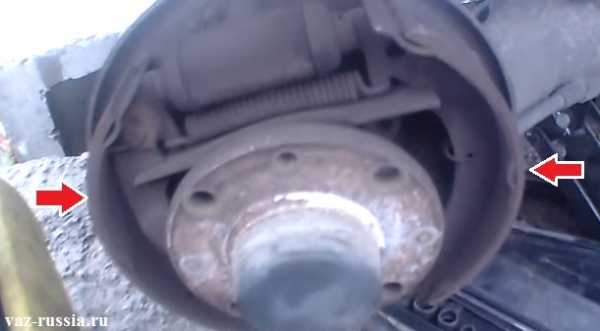

Кстати когда снимите тормозной барабан (О том как это сделать, мы чуть позже поговорим) обязательно осмотрите фрикционную накладку и если она будет в какой либо жидкости (В тормозной может быть), то это говорит о том что у вас что то не так с тормозной системой (В данном случаи скорее всего рабочий тормозной цилиндр потёк, который чуть выше колодок стоит, о том как его заменить читайте в статье: «Замена рабочего тормозного цилиндра на ВАЗ»), так же накладка у колодки может быть в масле (Тоже надо искать причину из-за чего так случилось) и в связи с этим тормозить данная колодка толком не будет и кстати такие колодки рекомендуют сразу заменять на новые, даже после устранения проблемы!

Как заменить задние тормозные колодки на ВАЗ 2113-ВАЗ 2115?

Примечание!
Если вы решились заменять задние колодки, то сразу запаситесь временем (За 1, 2 часа если вы ранее некогда такую замену не производили, то можете даже и не управиться, поэтому сразу целый день себе выделяйте и только после чего проводите работу по замене) и ещё кой что, при замене задних колодок, нужно их все менять на обоих колёсах (Все четыре имеем ввиду, а то автомобиль тормозить неровно будет и при торможении его в сторону уводить ещё будет) и ни в коем случае не меняйте их местами (Допустим вы с правого колеса сняли две колодки и хотите их на место установить, в этом случае на те же местами их ставьте) а то тоже автомобиль тормозить не ровно будет и появиться возможность его заноса при резком торможении!

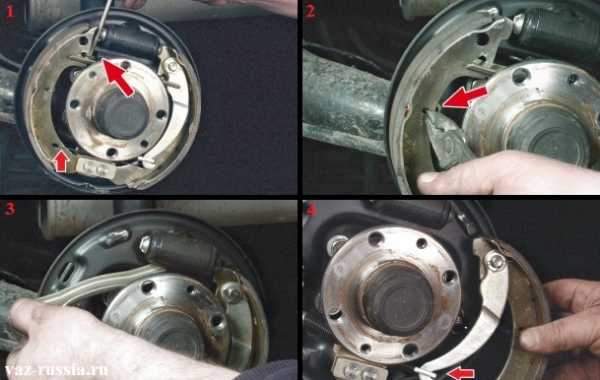

Снятие:
1) Прежде чем приступить к самой операции, к ней подготовиться нужно, а именно в начале рекомендуем под передние колёса противокатные упоры подложить чтобы автомобиль не уехал и ещё передачу на автомобиле включите (Обязательно первую), после чего посмотрите на ручку стояночного тормоза, она у вас должна быть полностью опушена (А иначе тормозной барабан вы не снимите), если не опущена, то в таком случае опустите, затем снимите нужное для вас заднее колесо (О том как правильно снять колесо, читайте в статье: «Правильная замена колёс на автомобиле») и тормозной барабан чёткой протрите от налипшей на него грязи, следом откройте капот и посмотрите сколько тормозной жидкости в бачке находиться (Бачок указан красной стрелкой на фото), если жидкость доведена до отметки MAX (Там на самом бачке сбоку есть отметки), тогда откачайте её немного (Шприцом или резиновой грушей она отлично откачивается), а иначе когда тормозные колодки новые ставить будете, данная жидкость через край польётся, а связано это всё с тем что поршни тормозного рабочего цилиндра утапливать во внутрь самого цилиндра придётся (При утапливании, жидкость обратно в бачок выливается).

2) Теперь переходим собственно к самой замене, сперва тормозной барабан снимите с автомобиля (О том как снять тормозной барабан, читайте в статье: «Замена тормозного барабана на автомобиле»), после чего отвёрткой или бородком отсоедините верхнюю и нижнюю стяжную пружину (см. фото 1, там эти пружины стрелками указаны) и после этого их снимите, следом направляющую пружину пассатижами захватите и выведите её из отверстия передней колодки которую она крепит (см. фото 2), как только пружина будет отсоединена и отведена в сторонку, переднюю колодку с автомобиля снимите, затем разжимную планку которая поперёк обоих колодок располагается снимите (см. фото 3) и переходите к снятию последней, задней тормозной колодки, снимается она в принципе точно так же, направляющая пружина отсоединяется и отводиться в сторонку, далее сама колодка снимается и на ней ещё будет присутствовать рычаг к которому трос стояночного тормоза крепится, так вот вы этот трос от рычага отсоедините (см. фото 4) и можете смело снимать последнюю заднюю колодку.

Установка:
Весь процесс по установки обоих тормозных колодок проводится в обратном порядке снятию, кстати если вам нужно будет рычаг снять с задней колодки (К примеру вы купили новые колодки и этого рычага на задней тормозной колодки у вас нет, поэтому его перенести со старой придётся на новую), тогда вынимайте пассатижами шплинт (Это проволочка маленькая скрученная вдвое, вы её сразу увидите) и снимайте после чего находящуюся за ним опорную шайбу (см. фото 1), как только шайба будет снята, нажмите на сам палец (см. фото 2) который крепит рычаг и после этого снимите рычаг с задней колодки и сам палец тоже выньте (Устанавливается палец и рычаг в обратном порядке снятию), но если вам ничего не нужно снимать, а просто установить новые колодки нужно, тогда обязательно соблюдайте несколько правил, а именно при установке следите за тем чтобы верхние концы колодок, вошли в пазы поршня как это на рисунке 3 можно увидеть и ещё свести колодки друг к другу будет нужно когда вы их установите, сводятся они с помощью двух монтажных лопаток или их монтировками двумя можно заменить, более подробно то как колодки нужно сводить смотрите на фото 4 (Колодки до упора сводятся, пока поршни полностью рабочего цилиндра не утопятся).

Примечание!
Когда всё будет собрано, пару раз на педаль тормоза нажмите для того чтобы рабочие цилиндры пришли в работу и автомобиль тормозил у вас (Просто первые раза два он может даже и не тормозить толком, поэтому и на тормоз нажимать надо), кой что ещё добавим, первое время после установки новых колодок автомобиль может плохо тормозить у вас, вы на это внимание особое не обращайте (Это колодки притираются) просто ездите аккуратно но хотя с задними колодками это практически и не будет заметно, потому что как мы уже сказали ранее основную работу передние выполняют, а задние всего лишь притормаживают автомобиль чтобы юзом его не занесло!

Дополнительный видео-ролик:
Наглядно увидеть процесс всей замены данных задних тормозных колодок, вы можете в видео-ролике который размещён на нашем сайте чуть ниже:

vaz-russia.com

Замена задних и передних тормозных колодок ВАЗ 2114

Подготовка к замене тормозных колодок

В каждой машине присутствует запчасть, наиболее подверженная износу, в ВАЗ 2114 — это тормозные колодки. Нельзя игнорировать любые признаки того, что они изношены, так как это составляющая тормозной системы, отвечающая за безопасное движение автомобиля.

Важно знать, что если в ВАЗ 2114 система торможения автомобиля настроена верно, тогда происходит равномерный износ колодок и их нужно менять в среднем через 10-12 тысяч километров пробега.

Причины замены колодок

  • Их толщина ниже допустимой.
  • Наличие на них трещин, различного происхождения сколов, бугорков.

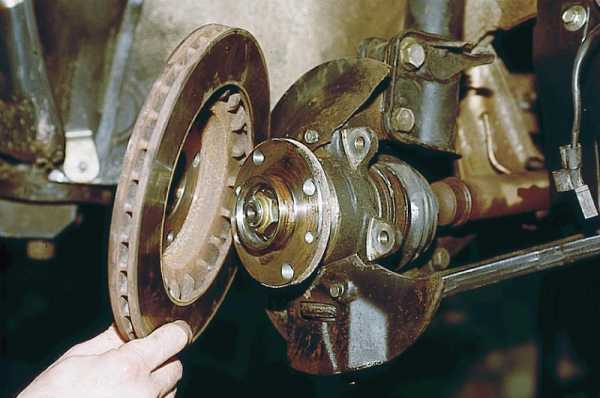

  • Видимый износ диска, присутствует его деформация, перекос (при замене дисков меняют одновременно и накладки).

Данный процесс, как известно, состоит из двух операций: отдельно идет замена передних и отдельно – задних колодок. Здесь имеются некоторые отличия. Безусловно, водитель может провести работу самостоятельно, однако потребуется некоторая сноровка в механическом ремонте автомобиля и тривиальный набор автомобильных инструментов.

Последовательность замены тормозных колодок в ВАЗ 2114

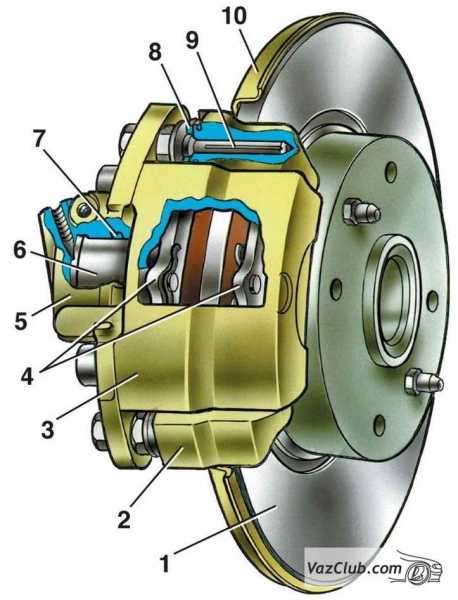

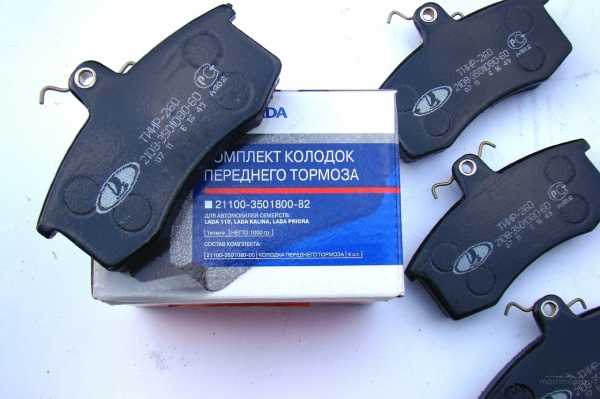

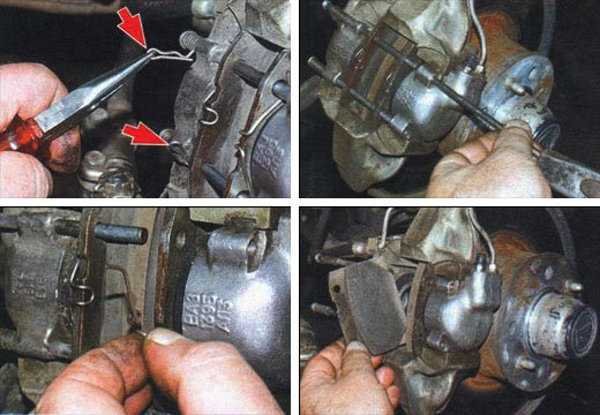

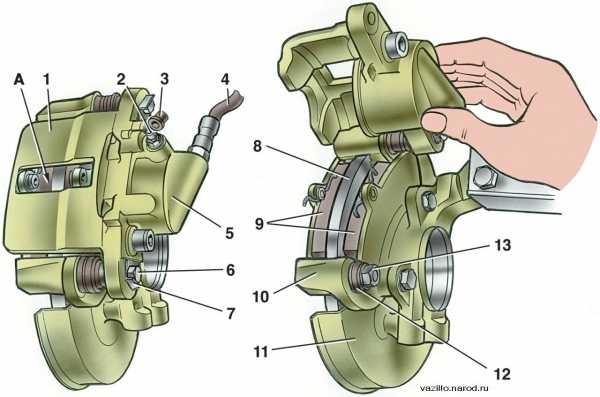

Инструкция по замене передних накладок

Первое, что нужно сделать – это зафиксировать в автомобиле специальными упорами задние колеса. Используя домкрат, нужно приподнять машину, а затем следовать строгой последовательности процессов:

  • Снять колесо и резиновые кольца, которые крепятся на тормозном шланге.
  • С помощью обычной отвертки утопить в цилиндр поршень суппорта.

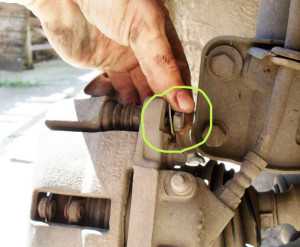

  • От крепления направляющего пальца отогнуть стопорные шайбы.
  • На направляющем пальце отвинтить болт крепления, одновременно фиксируя шестигранник.

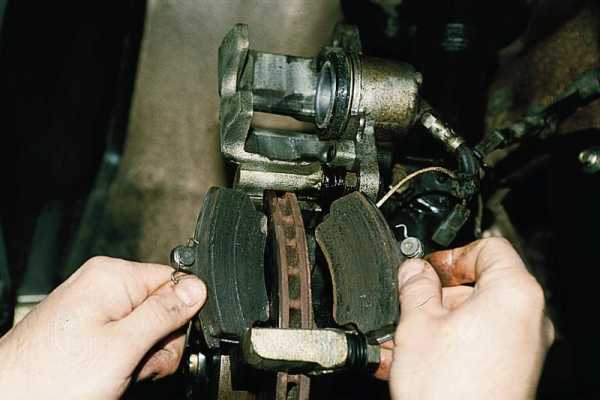

  • Вынуть передние накладки, приподняв вверх скобу ступора.

Перед началом установки накладок на ВАЗ 2114 рекомендуется провести тщательную чистку посадочных мест от коррозийного налета.

Следующий этап ремонта — осмотр зажимных пружин, которые должны быть размещены в параллельной плоскости относительно верха заменяемой запчасти. Не забывайте о том, в каком состоянии палец ступора. Если понадобится – проведите его очистку и смазку.

Инструкция по замене задних накладок

Здесь рекомендуем придерживаться такого алгоритма:

Снятие элемента системы торможения

  • Снять колесо и отвинтить направляющие болты.
  • Извлечь тормозной барабан. Если барабан заклинило и нет возможности вручную его снять, тогда воспользуйтесь молотком, слегка им постукивая. Снятые запчасти с ВАЗа 2114 обязательно нужно смазать.
  • Пассатижами снять стяжную пружину, а затем перейти к снятию направляющей — она удерживает требующую замены колодку на щите. Многие автолюбители пользуются датчиком износа запасных автомобильных частей, благодаря чему процесс диагностики поломок становится гораздо легче.

    Демонтаж накладки тормозных колодок

  • Накладку, не влияющую на тягу ручника, берут за задний край и оттягивают параллельно щиту. Пятка цилиндра здесь послужит опорой. При выборе задних накладок обратите внимание также и на их стоимость, так как дешевая вещь тянет за собой дополнительные траты.
  • Отгибать данный элемент системы тормозов необходимо до того момента, пока она легко не извлечется из опорной планки.
  • Повернуть отсоединенную деталь вбок от тормозного щита на 45-60 градусов и потянуть вниз, чтобы верхняя стяжная пружина ослабла.
  • Отсоединить колодку от пружины и повторить все данные процессы со второй колодкой автомобиля ВАЗ 2114.
  • Извлечь распорную планку и отцепить от рулевой тяги трос ручного тормоза.
  • Направляющую пружину снять пассатижами, извлечь шплинт и вынуть накладку.

Установка новых элементов торможения

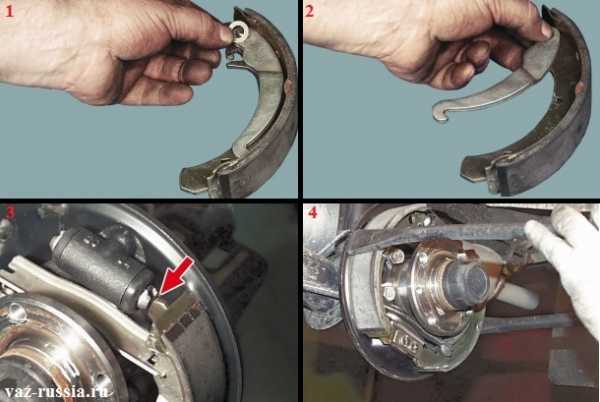

  1. Перебросить приводной рычаг с изношенного элемента на новый;
  2. Установить и натянуть пружины. Накладки на тормоза обязательно должны стать строго в пазы цилиндра механизма, а планку ручника установить точно в разъемы на колодках.
  3. Конец троса ручного тормоза зацепить на приводной рычаг;
  4. Свести поршеньки заднего цилиндра, надеть барабан и установить на место колесо.

Проверка правильной установки новых накладок

Установка новых элементов торможения

На данном этапе требуется несколько раз нажать на педаль тормоза. Затем следует отрегулировать трос ручника и подтянуть на уравнителе ручника гайку, проверив натяжку. После поднятия ручки стояночного тормоза подсчитать щелчки. Если их будет более восьми, тогда гайку необходимо подтянуть еще немного и снова проверить. Оптимальным считается количество щелчков от 2 до 7. Помните, что колеса должны быть обязательно заблокированы, если у вас поднят стояночный тормоз. Когда ручка стояночного тормоза опущена, колесо свободно прокручивается, не должно быть затирания колодок.

Если при поднятом ручнике колесо возможно прокрутить руками или наоборот, при опущенном ручнике колесо не вращается свободно, значит необходимо заново регулировать ручник.

Если данный процесс для вас кажется сложным, тогда лучше обратиться к специалистам в автомобильный сервис.

vazremont.com

Замена передних колодок на ВАЗ 2114 своими руками

Содержание:

  1. Важные нюансы
  2. Контроль состояния
  3. Проблемы и их причины
  4. Выбор новых колодок
  5. Замена

Тормозная система в автомобиле ВАЗ 2114, как и в любом другом авто, необходима для снижения скорости движения, а также удержания машины в неподвижном состоянии при остановках. Также тормоза существенно помогают при маневрировании по городу и на трассе, позволяет безопасно спускаться с крутых склонов, подниматься на сложные подъемы.

Около 100 лет назад на автомобилях использовались барабанные тормозные устройства и гидравлический привод, но уже в 60-х годах появились дисковые тормоза, отличающиеся большей эффективностью.

Важные нюансы

На ВАЗ 2114 применяется двухконтурная рабочая тормозная система с диагональным расположением контуров. То есть один контур отвечает за левый задний и правый передний тормоз, а второй контур — за правый задний и левый передний тормоз. Впереди стоят дисковые устройства, сзади — барабанные.

Схема детали

Особенность дисковых передних тормозов заключается в том, что зазор диск-колодка регулируется автоматически. Конструкция системы предусматривает наличие плавающей скобы и сигнализаторы, которые сообщают об износе колодки. Скобу создает цилиндр и суппорт. Они стягиваются между собой при помощи болтов. Передние тормозные колодки прижимаются к направляющей колодок своими пружинами.

На поршне цилиндра располагается уплотнительное кольцо, которое обеспечивает необходимый зазор между трущимися поверхностями. С течением времени и по мере эксплуатации, передние колодки изнашиваются, а потому требуют обязательной замены.

Контроль состояния

Чтобы вовремя выявить неисправности, определить износ колодок, им необходим периодический профилактический осмотр.

Передний тормозной механизм

Ориентировочный срок замены передних тормозных колодок — это 15 тысяч километров пробега. Но этот срок может быть существенно уменьшен, если:

  • Качество дорог, по которым эксплуатируется автомобиль, оставляет желать лучшего;
  • У водителя агрессивная манера управления машиной;
  • Дороги сильно загружены, приходится регулярно нажимать на педаль тормоза;
  • Качество предыдущих колодок далеко не самое высокое и пр.

На практике замена передних колодок на ВАЗ 2114 проводится чаще, нежели в случае с задними. Дело в том, что сзади установлены барабаны, и степень нагрузки на них меньше, нежели на передние дисковые устройства. Плюс не забывайте, что ВАЗ 2114 — это переднеприводная машина.

Проблемы и их причины

Перед тем как поменять передние тормозные колодки на ВАЗ 2114, следует определить, что же с ними случилось. Есть несколько явных признаков того, что колодки износились. И причины у них могут быть разные.

Предлагаем вам ознакомиться с симптомами и потенциальными причинами их появления по таблице.

Признаки неисправности Причины
Тормоза срабатывают недостаточно эффективно
  1. Полностью износились накладки тормозных колодок.
  2. Замаслились фрикционные накладки.
  3. Тормоза перегрелись.
  4. Используемые колодки не соответствуют требованиям.
Во время торможения машину заносит в сторону Фрикционные накладки засорились или замаслились
При торможении возникает вибрация, со стороны колес звучит писк На накладки тормозных колодок попало масло или другая жидкость

Прежде чем приступать к замене передних колодок на ВАЗ 2114, обязательно убедитесь, что причина кроется именно в этом узле. Не редко после замены колодок оказывается, что автомобиль вел себя нестабильно вовсе не из-за них. Порой вовсе симптомы не соответствуют неполадкам в тормозной системе.

Следить за состоянием колодок не сложно. В суппорте предусмотрено специально смотровое окошко. Если фрикционные накладки выработались до 1,5 миллиметра и меньше, их необходимо менять. Подобный контроль рекомендуется проводить при каждой сезонной замене колес.

Выбор новых колодок

При покупке новых передних тормозных колодок важно обратить внимание на несколько основных моментов.

  1. Качество. Изучите деталь визуально, проверьте уровень сборки. Некоторые детали даже внешне говорят о том, что покупать их не стоит.
  2. Сертификаты и упаковка. Упаковка часто может сказать куда больше, чем сама деталь. Изучите ее на предмет соответствия оригиналу. Сейчас в сети не сложно найти сайты производителей, изучить, как упаковывается и чем сертифицируется их продукция.  Никогда не бойтесь спрашивать у продавцов документы на ту или иную запчасть.
  3. Цена. Хорошие колодки дешево стоить не могут.
  4. Производитель.

Компдект тормозных накладок

Что касается производителей, то сейчас сформировалась определенная группа лидеров, которые выпускают высококачественные тормозные колодки, подходящие как раз для ВАЗ 2114.

Производитель Основные преимущества
Fenox Фрикционные накладки сохраняют свою эффективность даже при нагреве более 400 градусов
Best
  • Применяются высококачественные волокна для накладок, что делает структуру технологичнее и легче;
  • Для изготовления колодок используется антишумовая пластина, предотвращающая скрипы при срабатывании
Allian Nippon
  • Предусмотрена специальная канавка для предотвращения загрязнений;
  • Конструкция включает датчик износа накладок

Замена

Для работы по замене передних тормозных колодок на ВАЗ 2114 вам понадобится:

  • Баллонный ключ;
  • Домкрат;
  • Набор ключей;
  • Опорная стойка;
  • Плоская отвертка;
  • Новые тормозные колодки;
  • Средство WD40.

Теперь приступаем непосредственно к самой процедуре по замене колодок.

  1. Поставьте автомобиль на ровную площадку, установите под колеса опоры, чтобы предотвратить смещение машины, а также обязательно включите ручной тормоз.
  2. На колесных дисках ослабьте крепление, поднимите авто на домкрате, подставьте опорную стойку. Это позволит предотвратить падение машины в том случае, если домкрат случайно слетит.
  3. Снимите колесо с автомобиля.
  4. Тормозной механизм необходимо тщательно очистить, удалить все скопившиеся на нем загрязнения. Если имеются следы масла, воспользуйтесь теплой водой и моющими средствами.
  5. Когда очистка закончится, подождите некоторое время, чтобы вся влага высохла.
  6. Промывать бензином или другими едкими веществами ни в коем случае нельзя. Это приведет к тому, что уплотнители и прокладки разрушатся, их придется менять. А это дело не самое простое. Не создавайте сами себе проблемы.
  7. Извлеките из кронштейна тормозной шланг. Он закреплен на стойке амортизатора.

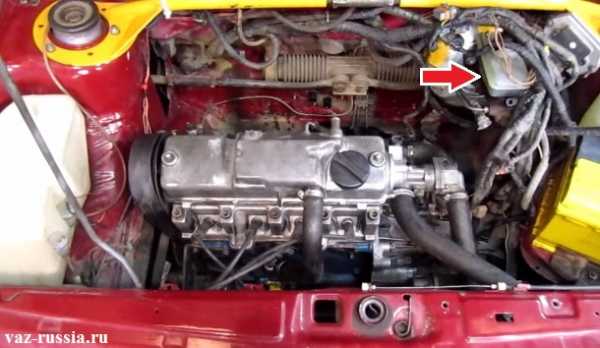

  8. Проверьте, на каком уровне находится тормозная жидкость в бачке. Если бак заполнен полностью, с помощью шприца удалите часть жидкости.
  9. Воспользовавшись плоской отверткой, отведите тормозные колодки от диска торможения. Для этого вам пригодится смотровое окошко.
  10. С другой стороны суппорта расположен болт, соединяющий суппорт со скобой. Вам необходимо будет отогнуть стопорную пластину и демонтировать болт при помощи ключа на 13 миллиметров. Одновременно с этим обязательно удерживайте штифт, чтобы тот не проворачивался. Держать элемент нужно за шестигранную головку.
  11. Поднимите суппорт вверх и зафиксируйте его в этом положении.
  12. Избавьтесь от старых передних тормозных колодок.
  13. Перед заменой обязательно замерьте толщину самого тормозного диска. Рабочий показатель толщины должен составлять от 10,8 миллиметров и более. Если толщина оказалась меньше рекомендуемой, придется менять и сам диск.
  14. Если же с диском все нормально, приступайте к зачистке посадочных мест. Это необходимо для того, чтобы не допустить малейшие перекосы и неровности при установке новых тормозных колодок. Если этого не сделать, колоды будут вырабатываться неравномерно.
  15. Перед установкой на место суппорта, изучите состояние крепления. В некоторых случаях он может потребовать замены. Даже если состояние хорошее, обязательно смажьте элемент.
  16. Проверьте ход штока поршня. Если ход максимальный, это свидетельствует об износе элемента.
  17. Верните шток на место, только аккуратно. Если предварительно вы не откачаете тормозную жидкость, она начнет идти в бачок. Будем надеяться, вы соблюдали последовательность замены.
  18. Поставьте на свои места новые эффективные тормозные колодки, верните обратно суппорт и выполните сборку узла в обратной последовательности.
  19. Проведите аналогичную процедуру со вторым колесом. Менять колодки только на одном из передних тормозов категорически нельзя. От этого система будет работать неравномерно. Всегда колодки меняются одновременно на двух колесах, вне зависимости от степени износа одной из них.

Выполнить замену передних тормозных колод на ВАЗ 2114 вполне реально. Соблюдайте инструкцию и приобретайте только качественные запчасти.

 Загрузка …

luxvaz.ru

Замена тормозных колодок на ВАЗ 2114 своими руками: видео

Чтобы автомобиль исправно работал, необходимо постоянно контролировать его техническое состояние, проверять, как все системы автотранспорта функционируют. Но больше всего следует уделять внимания тормозной системе, от которой зависит безопасность эксплуатации машины.

Эффективность торможения автотранспорта в первую очередь зависит от колодок: чем больше они изнашиваются, тем менее результативно происходит торможение. Поэтому для автомобилей ВАЗ-2114 замена задних колодок должна осуществляться, как только машина пройдет 50 тысяч километров пробега, а для передних колодок такая же операция должна произойти после 25 тысяч километров. Этот показатель, разумеется, условный, так как изношенность тормозных колодок зависит от самого водителя, то есть какой стиль вождения он выбирает.

Что может указать, что замена колодок нужна

Определенные критерии, которые автолюбитель способен сам распознать в ВАЗ-2114, смогут подсказать, что замена тормозных колодок нужна незамедлительно:

  • уменьшение толщины колодки;
  • деформация или начало разрушения детали;
  • наличие загрязнений на внешней поверхности.

Если видимые причины износа замечены, следует как можно быстрее поменять изношенную деталь на новую.

Как самостоятельно заменить изношенную переднюю деталь

Замена тормозных колодок для ВАЗ-2114 – процесс довольно простой, поэтому автолюбитель сможет самостоятельно справиться с этой задачей. В итоге он точно будет знать, что новая деталь установлена правильно, без траты на услуги СТО, тем более что стоимость не так уж и мала. Производится замена тормозных колодок для ВАЗ-2114 поэтапно:

  1. Следует установить машину на идеально ровной поверхности, поставить ее на ручной тормоз, подложить под задние колеса дополнительный упор, чтобы автотранспорт был неподвижным.
  2. Крепежные гайки колес нужно немного ослабить, но не откручивать полностью.
  3. При помощи специального приспособления (домкрат), поднимают до нужного уровня ту часть автомобиля, на которой в первую очередь будет меняться деталь.
  4. С нужной стороны можно полностью устранить крепежные гайки и снять с обычного места колесо. Для дополнительной страховки можно снятое колесо поместить под машину, чтобы обезопасить себя, если домкрат по каким-то причинам не сможет удержать автомобиль.
  5. Далее следует вывернуть руль в ту сторону, на которой будет происходить замена. Если на механизме, контролирующем тормоза, обнаружены любые загрязнения, следует тщательно их устранить при помощи специальной щетки.
  6. Снимаются пружины прижимного значения, удаляются колодки из суппорта. После изъятия их следует тщательно осмотреть, оценить степень изношенности. Если тормозные колодки ВАЗ-2114 неравномерно износились, замена может понадобиться для цилиндров тормозов, а также для суппорта.
  7. Такую же операцию следует произвести с колесами, расположенными в другой части автотранспорта.

Читайте также: Замена топливного фильтра в ВАЗ 2114

Поэтапная замена задних тормозных колодок ВАЗ-2114

При замене задних тормозных колодок на ВАЗ-2114 следует также обратить внимание на толщину детали и измерить внутреннюю часть тормозного заднего барабана. Если его диаметр превышает 202 мм, то его нужно заменить как можно быстрее. Последовательность работ должна быть следующей:

  • машину надежно фиксируют при помощи специальных приспособлений, которые называются антипокатными упорами, так как ручной тормоз в этом случае не используется;
  • крепежные болты немного отвинчивают, с помощью домкрата поднимают автомобиль до нужного уровня, снимают первое колесо;
  • трос, предназначенный для ручного тормоза, следует максимально ослабить при помощи специального инструмента;
  • отвинчивают болты от тормозного барабана и снимают сам барабан;
  • получив доступ к пружинам, можно легко их снять, а после заняться изъятием рычага и колодок;
  • устанавливают на место новые детали, предварительно сжав цилиндр тормозов;
  • прижимную пружину и барабан устанавливают на место. С помощью крепежных болтов закрепляют колесо;
  • такая же замена должна быть произведена со вторым колесом ВАЗ-2114.

После окончания работ следует опустить домкрат, после чего прокачать тормоза путем нажатия на педаль. Далее следует тщательным образом отрегулировать ручной тормоз и можно смело отправляться в путешествие на полностью исправленном автомобиле.

Если нет желания проводить такой ремонт самостоятельно, то можно посетить специальные ремонтные заведения, в которых замену произведет квалифицированный специалист и пояснит, какая предусмотрена цена за такую услугу.

https://youtu.be/1M8iKMFVM0k

ladaautos.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
