Ремонт теплообменника газовой колонки методом пайки

В 2006 году купил газовую колонку NEVA LUX-5013 производства ОАО «Газаппарат», Санкт-Петербург. Гревшая воду до этого времени газовая колонка модели Нева-3208 проработала 6 лет и продолжает работать до сих пор в другой квартире. Проблем с течью теплообменника не наблюдалось. Единственное, что приходилось, так это периодически заменять резиновую мембрану в водяном узле, пока не заменил ее силиконовой. О ремонте других неисправностей газовых колонок читайте статью сайта «Ремонт газовой колонки своими руками».

Гарантийный срок (три года) NEVA LUX-5013 проработала безотказно, а на четвертом году эксплуатации из нее стала капать вода. Надежда на то, что износилась одна из прокладок, не оправдалась. Когда был снят кожух с газовой колонки, то обнаружился свищ в теплообменнике, из которого фонтанировала вода.

После обнаружения свища, первым желанием было заменить теплообменник газовой колонки новым, но когда узнал, что его стоимость составляет 1/3 от стоимости новой колонки, решил попробовать отремонтировать теплообменник газовой колонки самостоятельно, запаять с помощью паяльника припоем. Рассудил следующим образом: по трубке теплообменника протекает вода, температура которой при нагреве не может превышать 100˚С. Температура плавления припоя, в зависимости от марки, составляет около 200˚С. Следовательно, припой не расплавится и пайка загерметизирует течь надежно. Ремонт теплообменника газовой колонки удался.

Общение с продавцами запчастей для газовых колонок и знакомыми обозначили существующую проблему течи воды в теплообменниках, как в газовых колонках отечественных производителей, так и зарубежных. Как выяснилось, срок службы теплообменников газовых колонок главным образом обусловлен способом обеззараживания воды при очистке в системе городского водоснабжения.

В настоящее время для обеззараживания водопроводной воды в основном используют хлор или его двуокись. Вода, содержащая хлор, проходя, через медную трубку теплообменника при работе газовой колонки нагревается, а, как известно из химии, при нагреве хлор начинает реагировать с медью, образуя хлорид меди. Таким образом, трубка изнутри разрушается, что и приводит к появлению свищей. В городах, где обеззараживание воды на станциях очистки осуществляется озонированием, свищи в теплообменниках проточных газовых и электрических колонок практически не появляются.

Стоит также отметить, что в настоящее время производители стали устанавливать в теплообменники медные трубки с более тонкими стенками и сделанные из менее качественной меди. Это тоже является одним из факторов, снижающих срок службы теплообменников.

Как запаять радиатор газовой колонки,
если свищ находится на доступном для пайки месте

Перед началом пайки необходимо слить воду из теплообменника, иначе вода будет отводить тепло, и прогреть место пайки до требуемой температуры будет невозможно. Для этого открываете кран горячей воды в мойке или раковине и отворачиваете накидную гайку с подающей холодную воду трубы газовой колонки. Так как колонка находится по уровню выше крана, то большая часть воды стечет, но не вся. Для удаления остатков я использую продувку. Это можно сделать компрессором, пылесосом или ртом. При продувке ртом можно использовать гибкий шланг от душевой лейки. Одна из накидных гаек гибкого шланга через прокладку наворачивается на резьбу трубки подачи воды теплообменника, а через второй конец гибкого шланга трубка теплообменника продувается ртом. Остатки воды через кран сливаются, и можно приступать к ремонту теплообменника.

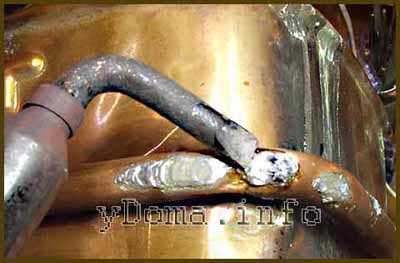

Сама пайка не представляет трудностей. Если Вы не имеете опыта работы с паяльником, то можете ознакомиться с технологией пайки на странице сайта «Как паять паяльником». Мелкой наждачной бумагой зачищаете место нахождения свища от окислов. Как правило, в этом месте медь окисляется и образовывается пятно зеленоватого оттенка (на фото выше хорошо видно). Протираете после зачистки место тканью, смоченной в растворителе для удаления жира и пыли. Лудите любым припоем, например ПОС-61, (температурой плавления не ниже 180°С) паяльником мощностью не менее 100 Вт.

В качестве флюса можно использовать канифоль, подойдет и та, которой смычки для скрипок натирают. Если нет канифоли, можно с успехом использовать таблетки аспирина (продаются в аптеках в виде таблеток под названием «ацетилсалициловая кислота»). Замечательный флюс, я им постоянно пользуюсь в случаях, когда зачистить невозможно. Например, при лужении многожильных проводов. Раскрашиваете таблетку и мелкими крошками посыпаете место лужения, или таблеткой трете по нагретой поверхности. Если при лужении припой не растекается, а ложится рыхлым слоем, значит недостаточно прогрето место пайки. В этом случае можно дополнительно прогревать еще одним 40 Вт паяльником, строительным феном или утюгом, приложив его рядом с местом пайки.

Когда припой тонким слоем равномерно покрыл требуемую поверхность нужно нарастить его до толщины 1-2 мм. Свищ на теплообменнике ликвидирован и больше никогда себя не проявит.

Теперь внимательно осмотрите трубку теплообменника газовой колонки по всей длине. Если Вы обнаружили зеленое пятно, значит, в этом месте с большой вероятностью есть микроотверстие, пропускающее воду. Нужно зачистить мелкой наждачной бумагой трубку до блеска и посмотреть, нет ли маленькой черной точки. Если имеется, то обязательно следует залудить и пропаять. Иначе через пару месяцев опять придется заниматься ремонтом.

Как запаять радиатор газовой колонки,
если свищ находится на недоступном для пайки месте

Если место утечки воды произошло на стенке теплообменника, примыкающей к основанию газовой колонки, то ремонт теплообменника пайкой на месте невозможен, и его надо извлечь из газовой колонки. Конструкторы NEVA LUX-5013 «постарались». Чтобы снять теплообменник для ремонта, требуется разобрать практически всю газовую колонку и, самое неприятное, рассоединить газовую трубу. С газовыми трубами связываться не хотелось, так как это опасно.

Извлечь теплообменник для ремонта мешал зонт для отвода продуктов сгорания газа, закрепленный с помощью четырех алюминиевых заклепок к основанию газовой колонки. Пришлось высверлить эти заклепки электродрелью, снять зонт и только тогда появилась возможность извлечь теплообменник. При сборке вместо заклепок зонт был закреплен к основанию двумя винтами М4. Если не мешает стена, то можно закрепить зонт саморезами.

Далее ремонт газовой колонки выполнялся по вышеописанной технологии. За два последних года мне пришлось ремонтировать теплообменник, запаивая свищи, пять раз. В последний раз вода стала протекать со стороны, прилегающей к стенке теплообменника, и я решил все же купить новый, что и сделал. Старый теплообменник газовой колонки собираюсь отремонтировать, залужу и пропаяю трубку по всей длине. Фото вида теплообменника со стороны крепления к основанию.

При покупке теплообменника для газовой колонки я с удивлением обнаружил, что мне дали не новый, а уже отремонтированный. На трубке теплообменника была одна такая же пайка, как я сам делал при ремонте своего старого теплообменника. В результате, из четырех, имеющихся в магазине, только один теплообменник был не паяный. Оказывается, заводом на запчасти отгружаются отремонтированные теплообменники, отказавшие в период гарантии. В них запаивают свищи и опять продают. На теплообменник дают гарантийный срок всего 1 месяц. Получается, что через несколько месяцев придется опять ремонтировать газовую колонку!

Если Вам придется покупать теплообменник для газовой колони, внимательно осмотрите его. При обнаружении пайки припоем, лучше откажитесь от покупки. В случае замены в газовой колонке теплообменника по гарантии, проконтролируйте, чтобы Вам установили не бывший в эксплуатации отремонтированный теплообменник, а новый.

Ремонт замененного теплообменника газовой колонки

Почти три года газовая колонка NEVA LUX-5013 после замены теплообменника работала исправно, но счастье не было вечным, и неожиданно из нее начала капать вода. Пришлось опять заняться ремонтом.

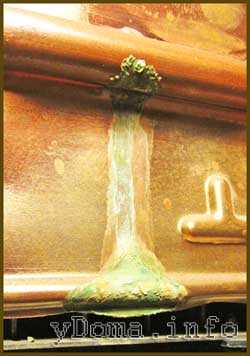

Снятие кожуха подтвердило мои опасения: на трубке теплообменника с внешней стороны появилось зеленое пятно, но оно была сухим, а свищ, из которого сочилась вода, находился на недоступной для осмотра и пайки стороне. Пришлось для ремонта снимать теплообменник.

При поиске места свища на обратной стороне снятого теплообменника возникла проблема. Свищ находился в верхней части трубки теплообменника и вода, сочась из него, стекала вдоль всех трубок, находящихся ниже. В результате все витки трубки ниже свища сверху позеленели и были мокрыми. Был ли этот единственный свищ или их было несколько, определить было невозможно.

После высыхания зеленого налета, он был удален с поверхности теплообменника с помощью мелкой наждачной бумаги. Внешний осмотр трубки теплообменника не позволил обнаружить почерневшие точки. Для поиска мест протечки пришлось делать опрессовку теплообменника под давлением воды.

Для подачи воды в теплообменник был использован упомянутый выше гибкий шланг от душевой лейки. Один его конец через прокладку был соединен с водопроводной трубой подачи воды на газовую колонку (на фотографии слева), второй – прикручен на один из концов трубки теплообменника (на фотографии по центру). Второй конец трубки теплообменника был заглушен с помощью водопроводного крана.

Как только был открыт кран подачи воды на газовую колонку, сразу в предполагаемых местах наличия свищей появились капли воды. Остальная поверхность трубки оставалась сухой.

Перед пайкой свищей необходимо отсоединить гибкий шланг от водопроводной сети, открыть кран-заглушку и слить из те

ydoma.info

Как запаять теплообменник газовой колонки — 3 способа пайки?

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления. Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку. Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

После этого отключается газ и спускается вода из колонки. Для этого открывается кран горячей воды и откручивается накидная гайка с входа холодной воды. Под действием силы тяжести вода выльется. В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом. Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ.

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником.

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

После этого паяльник прикладывается к трубке, в которой отверстие и прикладывается припой. Важно, чтобы припой плавился от трубы, а не от паяльника. Наносится тонкий слой припоя и постепенно наращивается толщина до 1-2 мм. Этого достаточно, чтобы не пропустить горячую воду под давлением.

Горелкой с газовым баллоном.

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Посмотрите мое видео по пайке этим методом:

Холодной сваркой.

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках. Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Проверка результата

После завершения пайки теплообменника газовой колонки следует внимательно осмотреть все трубы радиатора. Если где-то видны зеленые пятна, скорее всего это небольшие свищи. Эти места также нужно зачистить и запаять, чтобы в дальнейшем снова не разбирать колонку.

Далее к колонке подводится вода и постепенно включается кран. Вода в системе должна наполняться медленно. Поначалу из крана вместе с водой будет выходить воздух. Когда система будет заполнена, кран открывается полностью, чтобы проверить пайку с максимальным давлением воды. В это время внимательно осматривается место пайки на наличие протечек.

Последним этапом проверки будет включение колонки и проверка уже с горячей водой. На всякий случай место пайки протирается бумажной салфеткой. Если есть минимальная влага, она это покажет.

Особенности разных моделей

Перед тем, как приступить к пайке теплообменника своими руками, следует учесть конструктивные особенности модели водонагревателя. Не рекомендуется паять теплообменники китайских фирм, таких как Вектор. Трубы в них изготовлены из очень тонкой меди, при пайке могут появиться новые отверстия. Теплообменники дешевых водонагревателей в случае поломки нужно заменить.



Одними из самых надежных считаются колонки немецких фирм, например Оазис. Они оснащены медными теплообменниками с повышенным сроком службы. Стоимость комплектующих деталей здесь выше, поэтому ремонт оправдан. Запаяв свищ на радиаторе колонки Оазис можно намного продлить срок ее службы.

Колонки средней ценовой категории, такие как российские Нева и шведские Электролюкс также подлежат ремонту. В них стоят медные радиаторы с антикоррозийным покрытием. Пайка позволяет устранить свищи и протечки.

boilervdom.ru

Как запаять медную трубку газовой колонки: как согнуть медную трубку


Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена. Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:


  • флюс паяльный;

  • паяльник;

  • припой;

  • наждачка;

  • растворитель и всякая ветошь.




Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.


Как паять медные трубы



Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.


Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости. Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой. Когда все остынет, можно проверять подав воду.


Как согнуть медную трубку



Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом. Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.


Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.


При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.

rdmetall.ru

как запаять медную трубку газовой колонки

как запаять медную трубку газовой колонки

А все-таки, если паяльником, то какая мощность может потребоваться? И какой припой? Сам я паяю радиодетали, и очень редко такие крупные штуковины. Но могу дать несколько советов чтобы пайка была легкой и качественной. 1. Лучше всего перед операцией трубку снять — будет гораздо удобнее. Если снять нет возможности, то обязательно спустить всю воду. Если около места пайки в трубе будет вода, то прогреть даже мощным паяльником будет очень трудно.

2. Флюс: тот, которым паяют радиодетали (ищите на ближайшем радиорынке). Если не хотите проблем в будущем, то берите флюс, на котором написано коррозионно пассивен или не требует отмывки.

3. Припой: опять же на радиорынке, марка обязательно ПОС-61. Все другие ПОСы более тугоплавкие, менее текучие и структура хуже. Хороший выбор — припой в виде проволоки, можно с канифольным наполнением.

4. Мощность паяльника думаю ватт 100, возможно, придется дополнительно подогревать (горелка, газовая плита). Жало очистить от старого сгоревшего флюса. 5. Трубу хорошо зачистить шкуркой везде, где будет ложиться припой. Протереть для удаления пыли.

6. Трубу с обеих сторон от места пайки обмотать тряпками (чтобы меньше остывала и можно было держать рукой). 7.

Смазать место пайки флюсом, приложить хорошо нагретый паяльник с каплей припоя. Подвигать паяльник, растирая припой. 8. Если припой под паяльником твердеет или превращается в кашу, то значит ему холодно. Делайте следующее:
— Прогрейте место пайки горелкой или иным способом.

— Закутайте место пайки толстой тряпкой, подождите, пока нагреется паяльник, снова пытайтесь прогреть припой. И так несколько раз. Постепенно труба нагреется и припой растечется. 9. Аналогично зачистите и облудите заплатку или проволоку (а лучше сделать это до лужения трубы). Проблем с нагревом, естественно, тут не будет.

Слой припоя на хорошо залуженной поверхность должен быть ровный, зеркальный, без незалуженных островков. 10. Если на облуженном участке видны темные остатки сгоревшего флюса, то их нужно стереть жалом паяльника (чтобы не остужать трубу)
11. Прикладываем заплатку, греем трубу паяльником. Добавляем припоя, если недостаточно.

Когда припой растечется и равномерно заполнит шов, убираем паяльник. 12. Ждем, пока все остынет, только потом подаем воду. .

avtoladagood.ru

ремонт медных теплообменников и методы устранения поломок, полезные советы

Большинство жилых помещений снабжается горячей водой при помощи газовых колонок. Экономичное газовое топливо намного эффективнее по сравнению с электрическими котлами и централизованной ГВС.

Основным конструктивным элементом газовых колонок является теплообменник. Его качественные характеристики являются гарантом долговечности устройства. В упрощённом варианте теплообменник для газовой колонки — это медный радиатор с трубками, через которые проходит и нагревается вода.

Теплообменник для газовой колонки

Все газовые колонки имеют однотипные основные составляющие и различаются только по конструкции. Цена и вес, зависящие непосредственно от модели, варьируются от 6 до 13 тыс. руб. (по цене), и от 5 до 13 кг (по весу).

Теплообменник для газовой колонки соединён с кожухом из тонкой стали или меди, формирующим камеру сгорания и канал. С его помощью, горячий воздух с продуктами распада от горелки идёт вверх к теплообменнику.

Холодная вода подаётся через входной патрубок, который делается удлинённым. Он несколько раз обёрнут вокруг кожуха и предварительно нагревает воду перед подачей в теплообменник.

Контраст температур в рабочем режиме (когда теплообменник нагревается до 100 градусов и выше, а поступающая холодная вода +5–15 градусов), приводит к быстрому износу змеевика.

Чтобы уменьшить температурную разницу используют длинный входной патрубок, который оборачивает кожух. При этом вода нагревается больше на 10–15 градусов от стенок камеры сгорания. Это предохраняет трубку внутри теплообменника от повреждения.

Ремонт теплообменника — чистка

Продукты распада и водяной пар со временем приводят к коррозии или загрязнению теплообменника. Поэтому нужно делать периодические чистки. Для этого потребуется выполнить следующие действия:

  1. Снимите переднюю панель газовой колонки. Обычно, крепления расположены внизу, и это два или три винта. Приподнимая крышку, снимите её с верхних зацепов. Закройте горелку газетой, чтобы исключить попадание грязи.
  2. Если защитный зонт мешает доступу к теплообменнику газовой колонки — снимите его.
  3. Прочистите щёткой пластины теплообменника и уберите пылесосом пыль. Чистка делается аккуратно, не деформируя пластины.

Ремонт теплообменника — промывка

Для промывки применяют лимонную или соляную кислоту (5–15% раствор). Качественная прочистка потребует 5–6 проходов по змеевику. Для этого потребуются объёмная лейка, шланг (резиновый) и защитные перчатки.

  • Вначале отсоедините трубку, которая идёт к теплообменнику газовой колонки от блока управления и откройте один кран смесителя после колонки. Для лучшей подачи воздуха ослабьте гайку, чтобы вода стекала в раковину через этот кран.
  • Затем отсоедините входной и выходной патрубки теплообменника, присоединив к ним резиновые шланги. Во входной заливайте чистящий раствор из лейки, пока он не начнёт вытекать из выходного шланга в раковину или ванну.
  • После чего промойте водой под напором, присоединив входной шланг к крану смесителя. Продолжайте эту процедуру до полной очистки (вода при выходе должна быть чистая).
  • В нескольких литрах горячей воды растворите пищевую соду (400 г.) и на 5–10 минут залейте в теплообменник.

После этой процедуры подключите его, закрутив все соединения.

Ремонт теплообменника — прокаливание

При сильных загрязнениях вода плохо проходит по трубкам. В этом случае помогает прокаливание. Перед кислотной обработкой и отсоединённым теплообменником медленно и равномерно прогрейте его до 120–140 градусов при помощи газовой горелки.

Накипь в змеевике будет трескаться. Воду для промывки подавать небольшими порциями. Иначе могут образоваться заторы из кусков накипи. Этот способ более рискованный, и прибегать к нему стоит в исключительных случаях.

Ремонт и пайка теплообменника газовой колонки

В результате коррозии или повреждений (обычно на медной трубке, обвивающей кожух камеры сгорания), образуются микроскопические отверстия (свищи).

В случае протекания или появления свищей применяется пайка медных теплообменников. Если повреждения незначительные — используют пайку паяльником (для тонкостенных деталей).

  1. Для этого нужен паяльник на 100 Вт со строительным феном, специальный флюс, содержащий медь или серебро, и оловянный припой (тугоплавкий). Предполагаемое месторасположение свищей отметьте маркером, зачистите жёсткой полимерной мочалкой и насухо вытрите салфеткой. Маленькая чёрная точка с каплей воды и будет источником течи.
  2. Спустите воду из змеевика и прогрейте строительным феном места с дырками, чтобы вода полностью испарилась. После чего протрите раствором с соляной кислотой и нанесите флюс на место пайки диаметром 2 см вокруг дырки.
  3. Прогрейте паяльником и строительным феном до 300–350 градусов. Припой, соприкасаясь с трубкой должен плавиться, а олово растекаться ровным слоем по всему диаметру, нанесённого флюса. Обязательно удалите с места пайки и трубки остатки активного флюса, который может стать причиной быстрой коррозии.
  4. После остывания теплообменника, подключите его к водопроводу и заполните водой, постепенно открывая вентиль. Когда воздух и грязь выйдут из крана откройте его на полный напор.

Пайка радиатора газовой колонки

Если медный радиатор газовой колонки массивный и имеет высокую теплопроводность его лучше паять газовой горелкой. Контактная температура пламени не должна превышать 250 градусов.

Для пайки радиатора газовой колонки потребуется припой ПОС – 61, который отлично подходит для пайки медных трубок. Или проволочный припой с канифольным наполнением. Мелким наждаком зачистите место пайки. Оно с характерными пятнами темно-зелёного цвета. С помощью тряпки и растворителя удалите жирные пятна.

Обмотайте трубку ветошью, чтобы меньше остывала и не обжигала руки. Газовой горелкой хорошо и равномерно прогрейте трубу, нанесите флюс или канифоль для равномерного заполнения шва припоем.

После пайки можно сделать проверку воздухом, предварительно поместив радиатор в ёмкость с водой. Если под давлением воздуха пузырьки не появляются, значит, пайка произведена качественно.

Ремонт прогоревшего теплообменника

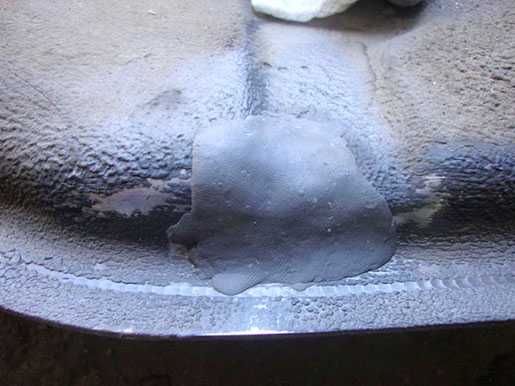

Заделать дыру в прогоревшем кожухе можно заплаткой из жести. Для этого нужно вырезать жестяной кусок по размеру прогоревшей части с запасом для перекрытия и закрепить его на кожухе.

Оцинкованная жесть в этом случае не подойдёт. При 70 градусах цинк разрушается и выделяет в воздух ядовитые вещества. Оптимальным вариантом будет «чёрная» жесть без покрытия (медная или латунная заплатка).

Для закрепления заплатки можно воспользоваться обычным клёпочником или просто пришить её к кожуху. Для этого с помощью гвоздя и молотка делаются небольшие отверстия по периметру прогоревшего места и заплатка пришивается к кожуху с помощью проволоки.

Короткие саморезы небольшого диаметра также подойдут для закрепления. В добрые советские времена для заплаток часто использовали обычные консервные банки.

С помощью представленных методик вы сможете отремонтировать не только теплообменники газовых колонок, но и радиаторы любых других видов водонагревательных устройств, включая медные автомобильные радиаторы.

Отзывы и комментарии

vannadizain.ru

Ремонт газовой колонки своими руками

Газовые колонки с проточными водонагревателями вне зависимости от производителя и модели по принципу работы ничем не отличаются друг от друга. Различие заключается только во внешнем виде, конструкции и наборе дополнительных опций, например, автоподжигом горелки, погрешностью поддержания заданной температуры нагреваемой воды, наличием цифрового дисплея для установки и индикации температуры воды.

Работает газовая колонка следующим образом. Через теплообменник, представляющий собой медную трубку с ребрами, течет вода. Горит газ, который нагревает теплообменник и вследствие чего нагревается вода. В зависимости от установленной температуры нагрева воды и ее давления в водопроводе, связанная с водным узлом система регулировки газового узла обеспечивает безопасность эксплуатации. В случае отсутствия давления воды или тяги система защиты автоматически перекрывает подачу газа.

В октябре 2006 года купил газовую колонку NEVA LUX-5013 (на фото выше) производства ОАО «Газаппарат», Санкт-Петербург. Не хотелось покупать импортного производителя, рано или поздно все ломается, и проблемы с запасными частями становятся непреодолимым препятствием.

Установленная ранее модель Нева-3208 служила 6 лет (продолжает работать в другом месте и сейчас). Единственный недостаток этой модели – приходилось каждый год менять резиновую мембрану в водяном узле. Она со временем деформировалась, из-за этого количество газа, подаваемое в горелку, уменьшалось и вода начинала недостаточно прогреваться. Со временем подача газа прекращалась полностью.

Случайно увидел в магазине газового оборудования силиконовую мембрану. Заменил ней в водном узле резиновую мембрану, после чего проблем с газовой колонкой не возникало.

Склонила к выбору NEVA LUX-5013 высокая надежность (как я думал), совместимость подводящих труб, водогазовый регулятор фирмы «Mertik Maxitrol» (Германия), наличие всех видов защиты, кожух из нержавеющей стали.

Три года (гарантийный срок) газовая колонка работала отлично, но, как только кончилась гарантия, из нее начала капать вода. Первым делом я подумал, что износилась одна из резиновых прокладок, заменю ее, и все будет в порядке. Но все оказалось гораздо сложнее, чем я предполагал, и ремонт оказался сложным. Вскрытие газовой колонки показало наличие свища в теплообменнике, из которого била тонкая струя воды.

Ремонту теплообменников и котлов газовых нагревателей проточного типа посвящена отдельная страница сайта Ремонт теплообменника газовой колонки пайкой своими руками.

Как разобрать и собрать газовую колонку NEVA LUX

Перед началом ремонта в обязательном порядке перекройте краны подачи газа и воды.

Для снятия кожуха газовой колонки сначала нужно снизу, со стороны входа труб, с помощью крестовой отвертки открутить два самореза, расположенные в правом и левом углах нижней части задней стенки.

Левая ручка пьезоэлектрического поджига запальника и грубой регулировки подачи газа не снимается. Правая ручка тонкой регулировки подачи газа удерживается только за кожух двумя фиксаторами. Ее можно тоже не снимать. Но я обычно перед снятием кожуха ее снимаю. Кроме того, чтобы ручка легко вращалась при регулировке температуры, я по кругу, где ручка касается кожуха, опилил ее напильником вместе с фиксаторами. Теперь она больше не цепляется за кожух и легко вращается.

Далее следует оттянуть кожух на себя до утопления ручек и, когда кожух не будет задевать за них, сдвинуть его вверх. Верхние прорези кожуха выйдут из зацепов, расположенных на основании газовой колонки, и он легко отделится.

Устанавливается кожух газовой колонки на место в обратном порядке. Сначала надеть его прорезями на верхние зацепы, для чего придется встать на возвышение, далее попасть отверстием на регулировочную ручку и одновременно следить, чтобы отверстия, расположенные выше отверстий для крепления саморезами, попали на направляющие. Завинтить на место два самореза.

На фотографии представлен внешний вид газовой колонки NEVA LUX-5013 без кожуха с новым теплообменником.

Устранение неисправностей газовой колонки

Газ в запальнике гаснет

Такая неисправность присуща только газовым колонкам с автоматической системой защиты. Газ в запальнике должен гореть всегда вне зависимости от положения ручек или вентилей кранов и смесителей подачи воды. Простейшая система автоматической защиты газовой колонки состоит всего из трех элементов: электромагнитного клапана, термопары и термопредохранителя. Газовая колонка может гаснуть во время работы в случае срабатывания элементов защиты или неисправности самих элементов.

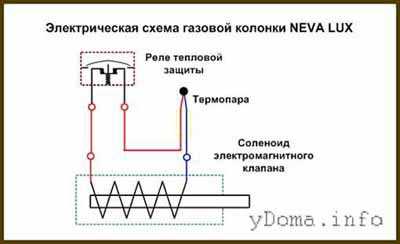

Электрическая схема защиты газовой колонки NEVA LUX

Свидетельством отказа элементов автоматики является погасание газа в запальнике после прекращения удерживания ручки регулировки газа. Для выполнения ремонта системы автоматической защиты нужно представлять, как работают ее узлы.

Термопара – это два сваренных вместе проводника из разных металлов (предполагаю, это хромель и алюмель), работающая на эффекте Зеебека и вырабатывающая при нагреве ЭДС около 30 мВ. Служит для питания электромагнитного клапана. Выходит из строя только после многих лет работы. Узким местом является выходящий из корпуса незакрепленный центральный проводник. Хоть он и изолирован, но изоляция может со временем протереться, и проводник может замыкать на корпус, и газовая колонка будет гаснуть.

Если контакт в месте сварки термопары нарушился, то восстановить его пайкой припоем не допустимо, так как место спая в термопаре является генератором тока, а не простым эклектическим соединением проводов. Термопару следует заменить исправной или отремонтировать.

Электромагнитный клапан представляет собой катушку медного провода, внутри которой размещен металлический цилиндр (соленоид), механически связанный с клапаном перекрытия подачи газа в горелку газовой колонки. Когда термопара нагрета, она вырабатывает электрический ток, который, протекая через катушку, создает постоянное магнитное поле,
