Инструкция по замене маслосъемных колпачков на ВАЗ 2107
Главная » Ремонт
Очень многие неполадки двигателя и топливной системы сопровождаются резким повышением расхода бензина. Если при этом еще и наблюдается интенсивный выхлоп дыма из трубы, это может свидетельствовать об износе маслосъемных колпачков.
Чтобы вконец не испортить двигатель ВАЗ 2107, лучше не эксплуатировать автомобиль в таком состоянии. Тем более что осуществить замену может даже новичок у себя в гараже с помощью нашей пошаговой инструкции.
Содержание
- Зачем нужны сальники и как они устроены
- Признаки поломки
- Когда наступает время замены
- Как выбрать новые маслосъемные колпачки на ВАЗ
- Как заменить колпачки на ВАЗ 2107
Зачем нужны сальники и как они устроены
Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.
Работающий двигатель заставляет постоянно двигаться все элементы газораспределительного механизма. Они трутся между собой, что неизбежно приводит к износу. Чтобы снизить скорость износа, на поверхность каждого элемента попадает масло. При этом нужно следить за тем, чтобы масло не оказалось в рабочей зоне клапанов. Иначе мотор начнет давать сбои. Чтобы в камеру сгорания не проникало ни капли масла, устанавливаются сальники.
Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:
- Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
- Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
- Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.
Признаки поломки
Чтобы не допустить серьезных проблем в работе мотора, нужно своевременно диагностировать и исправить поломку сальника.
Судить об износе маслосъемных колпачков на ВАЗ 2107 можно по следующим признакам:
- Наблюдается повышенное выделение выхлопных газов белого или синего цвета.
- Значительно повышается расход масла в двигателе.
- Свечи покрываются черным нагаром.
Если вы обнаружили эти признаки поломки, нужно убедиться в исправности всего газораспределительного механизма, а не только колпачков. Особое внимание уделите диагностике клапанов. При необходимости осуществите замену маслосъемных колпачков на ВАЗ.
Если вовремя не диагностировать и не исправить проблему, могут возникнуть последствия:
- мотор потеряет динамику;
- он начнет работать нестабильно, на холостых оборотах часто будет глохнуть;
- понизится давление в цилиндрах;
- нагар образуется не только на клапанах, но и на стенках цилиндров и поршней;
- герметичность системы будет нарушена.
Когда на стенках двигателя появляется нагар, его ресурс резко снижается. Если вовремя не устранить проблему, ситуация приведет к дорогостоящему капитальному ремонту мотора. А ведь избежать этих трудностей можно простой заменой сальников на ВАЗ 2107.
Когда наступает время замены
Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.
Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.
Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.
Это легко объяснить. Если износились колпачки, это приводит к попаданию масла в цилиндр двигателя. Если же были изношены или закоксованы кольца поршней, то мотор ведет себя немного по-другому. За автомобилем будет оставаться дым только при движении на подъем или при быстром разгоне.
Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.
Как выбрать новые маслосъемные колпачки на ВАЗ
Покупая новые сальники, приходится сталкиваться с вопросом выбора. На рынке мы видим достаточно много разных моделей. Некоторые из них заслужили высокую репутацию, другие же являются откровенными подделками. Поэтому нужно очень серьезно относиться к покупке нового устройства. Наиболее позитивные отзывы у автовладельцев сформировались о продукции компаний:
- SM;
- Corteco;
- Victor Reinz;
- Elring.
Как заменить колпачки на ВАЗ 2107
- Слейте примерно два литра охлаждающей жидкости.
- Уберите корпус воздушного фильтра и тягу для дроссельной заслонки, если у вас карбюратор.
- Снимите крышку клапанов.
- Переведите первый цилиндр в режим верхней мертвой точки.
- Ослабьте гайку натяжения для цепи.
- Снимите крепежный болт шестерни распределительного вала.
- Демонтируйте звездочку и цепь, закрепите их с помощью проволоки, чтобы не допустить возможное падение.
- Снимите корпус подшипников и рокеры.
- Снимите свечи. Чтобы клапан не упал в цилиндр, не забудьте заткнуть отверстие для свечей с помощью оловянного прутика.
- С помощью съемника клапанов снимите «сухари».
- С помощью отвертки осторожно подцепляем и вынимаем маслосъемный колпачок.
- Перед тем как установить новый, не забудьте смазать поверхность штока маслом.
- Верните на место пружины и остальные запчасти.
- Повторите все описанные операции с каждым цилиндром, устанавливая их в ВМТ.
После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь. Остальные элементы устанавливаются в обратной последовательности.
2 115 views ГРМ
Похожие материалы
Инструкция по замене маслосъемных колпачков ВАЗ 2107 (Видео)
Главная » Двигатель Ваз 2107
Двигатель Ваз 2107
Со временем маслосъемные колпачки ВАЗ 2107 теряют эластичность и изнашиваются, масло попадает в направляющие клапанов и цилиндры. Признаками такой неисправности являются грязные свечи, повышенный расход масла и дым из выхлопной трубы. В таком случае маслосъемные колпачки (сальники клапанов) нуждаются в замене.
Содержание
- Инструменты и приспособления
- Подготовительный работы
- Демонтаж маслосъемных колпачков
- Установка маслосъемных колпачков
Инструменты и приспособления
Для замены маслосъемных колпачков ВАЗ 2107 понадобятся:
- стандартный набор ключей;
- динамометрический ключ;
- приспособление для снятия клапанов (рассухариватель).
Подготовительный работы
Перед началом работ необходимо вымыть моторный отсек машины. Делать это надо аккуратно, чтобы не намочить датчики, колодки, элементы системы зажигания. Перед мойкой моторного отсека необходимо отключить провод «массы» от аккумулятора.
Работы желательно проводить в гараже – это поможет избежать попадания пыли на детали ГРМ при сборке. Также необходимо зафиксировать машину ручным тормозом и включить нейтральную скорость, чтобы была возможность провернуть коленвал в процессе работы.
Демонтаж маслосъемных колпачков
Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:
- выкрутить свечи зажигания, используя специальный ключ;
Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.
- выкрутить болты крышки ГРМ;
- снять крышку;
- выставить положение распредвала по меткам;
- отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
- выкрутить болт;
Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.
- открутить крепление натяжителя цепи;
- снять натяжитель;
- снять звездочку;
Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.
- открутить гайки крепления корпуса подшипника распредвала;
- извлечь корпус с распредвалом;
- снять рокера (коромысла) клапанов.
Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

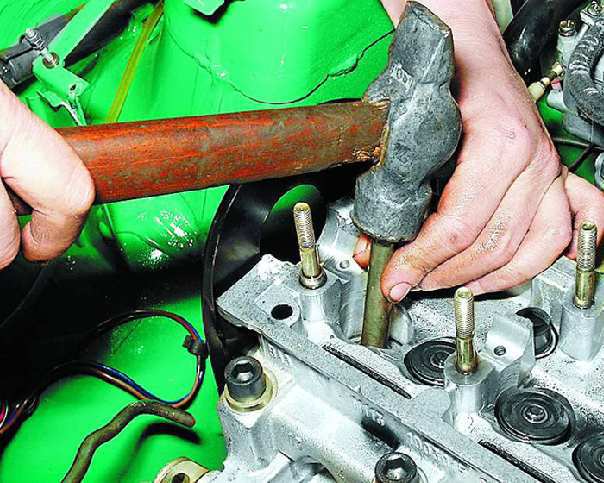

- вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;

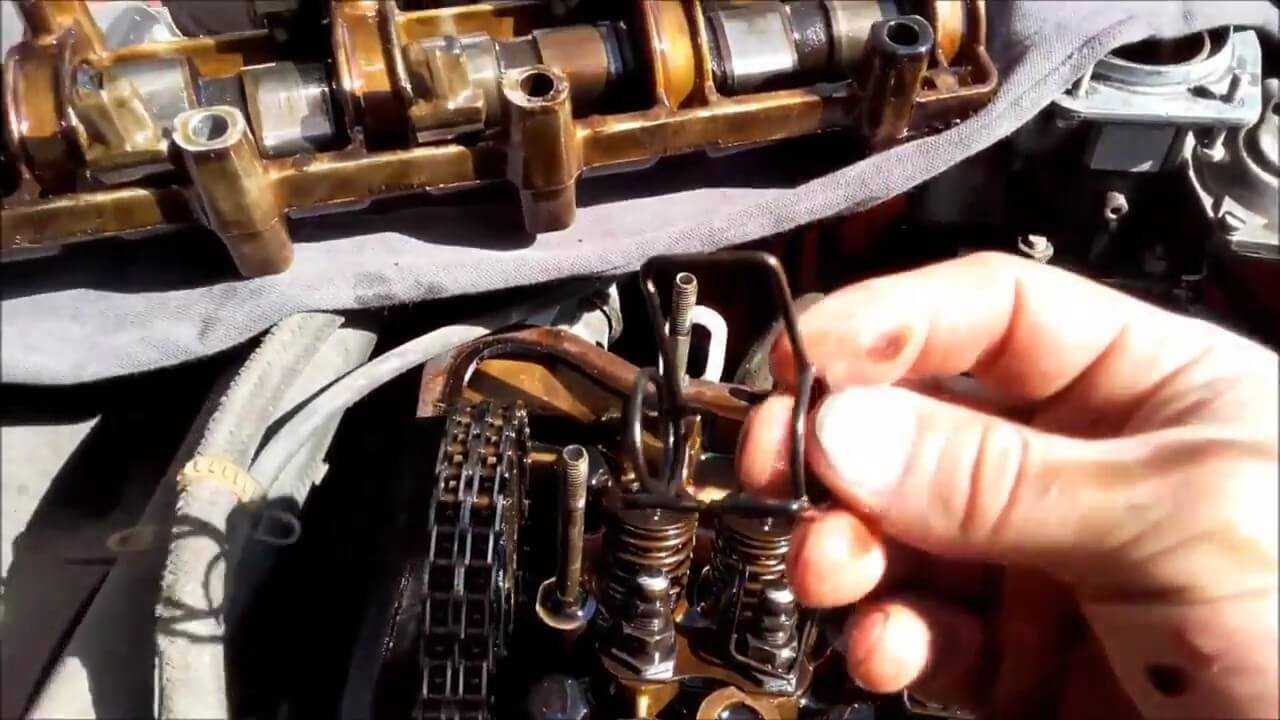

- закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
- нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
- снять рассухариватель;
- демонтировать пружины с тарелкой и опорной шайбой;

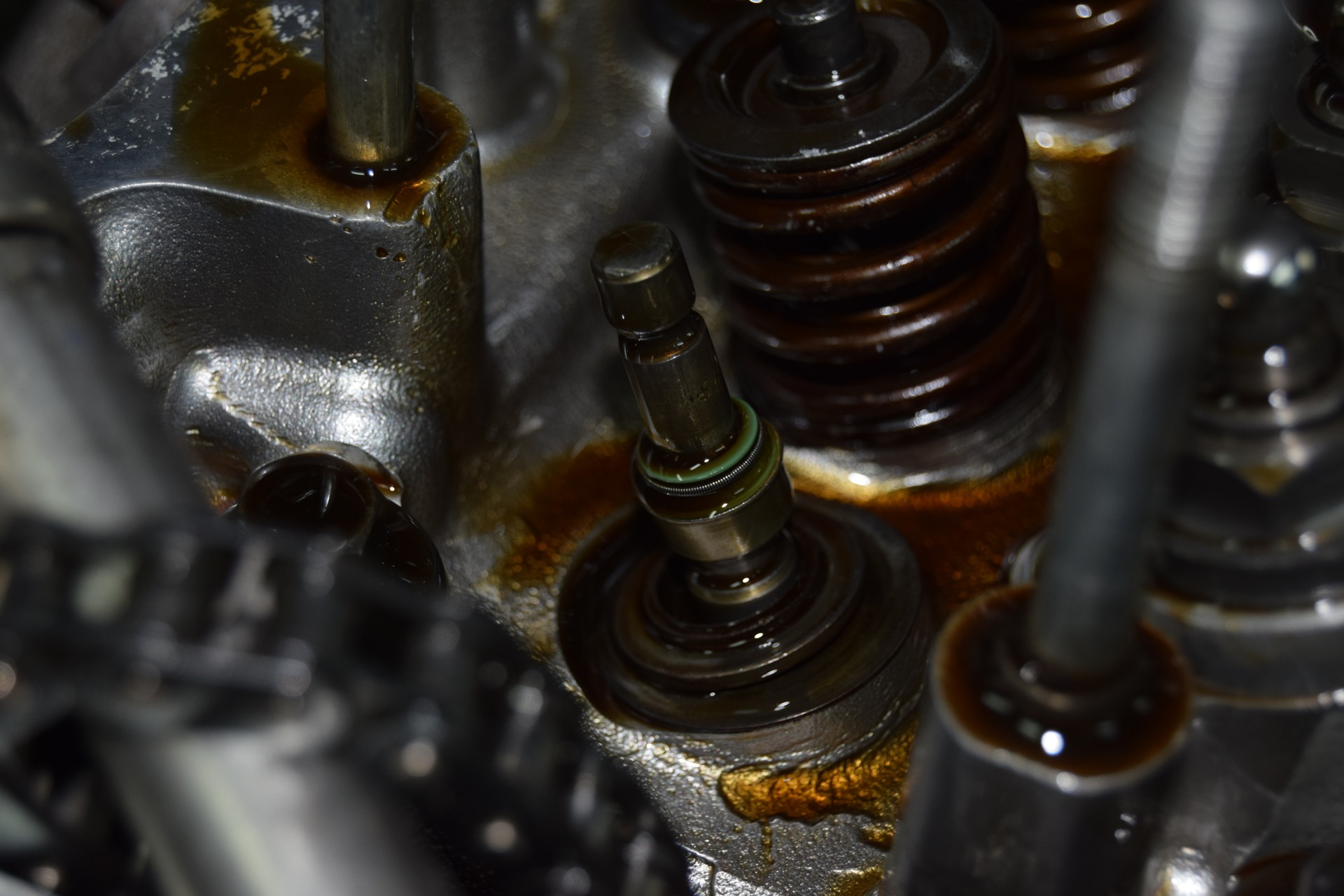

- поддеть отверткой и снять маслосъемный колпачок.
Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.
Установка маслосъемных колпачков
При установке новых колпачков желательно использовать специальную втулку, которая надевается на стержень клапана для избегания повреждений рабочей кромки. С этой же целью внутреннюю поверхность маслосъемного колпачка перед установкой смазывают моторным маслом.
Для упрощения работ лучше надевать новый колпачок на направляющую клапана сразу после снятия старого, пока клапан подперт оловянным прутком. Сразу же необходимо надеть пружину с тарелкой и зафиксировать их сухарями.
Порядок установки маслосъемных колпачков на направляющую клапана и пружин таков:
- Надеть на стержень клапана вспомогательную втулку;
- надеть колпачок до упора;
- снять вспомогательную втулку;
- напрессовать колпачок на направляющую втулку, используя специальную оправку или трубку подходящего диаметра;
- установить на клапан опорную шайбу, пружины и тарелку;
- закрепить рассухариватель, чтобы он мог давить на тарелку клапана;
- надавить на тарелку и вставить в проточку стержня сухари;
- отпустить рассухариватель.
Дальше следует собрать и отрегулировать ГРМ двигателя:
- установить коромысла (рокера) клапанов;
- установить распредвал с крышкой на шпильки головки двигателя;
- равномерно затянуть гайки крепления крышки распредвала , динамометрическим ключом контролируя момент затяжки;
- установить натяжитель цепи, предварительно максимально сжав его пружину и зафиксировав положение затяжкой гайки;
- отвязать проволоку со звездочки и аккуратно установить ее на распредвал так, чтобы не изменилось положение звеньев на зубьях;
- установить стопорную шайбу и затянуть болт крепления звездочки распредвала;
- загнуть лепестки шайбы, чтобы предотвратить самопроизвольное откручивание болта;
- открутить гайку натяжителя и провернуть коленвал, чтобы цепь натянулась;
- затянуть гайку натяжителя цепи;
- проверить правильность установки цепи, ориентируясь по меткам на двигателе и звездочках распредвала и коленвала;
- отрегулировать зазоры между распредвалом и коромыслами клапанов;
- установить крышку головки двигателя и затянуть ее.
Замена маслосъемных колпачков ВАЗ 2107 вполне осуществима в домашних условиях. Наиболее ответственная операция – установка зазора между кулачками распредвала и коромыслами (рокерами) клапанов. Для операции необходим микрометр или щуп. Если зазор будет слишком большим, то во время работы двигателя распредвал будет громко стучать об коромысло, а клапан не будет открываться полностью, что ухудшит работу двигателя и может привести к прогоранию выпускных клапанов. Если зазора нет, то клапан не будет полностью закрываться. Приоткрытый клапан ухудшит компрессию двигателя и со временем прогорит. Поэтому при замене клапанов ВАЗ 2107 или маслосъемных колпачков, после снятия/установки распредвала необходимо обязательно произвести регулировку зазоров. Но это уже тема отдельной статьи.
