Замена заднего тормозного диска Ниссан Х-Трейл 2007

Содержание

Nissan

X-Trail

T31 [2007 — 2011]

Petrol

  • Acura (2)
  • Audi (409)
  • BMW (31)
  • Chery (847)
  • Chevrolet (924)
  • Citroen (88)
  • Daewoo (122)
  • Fiat (72)
  • Ford (1043)
  • Geely (5)
  • Honda (161)
  • Hyundai (1484)
  • Kia (41)
  • Mazda (45)
  • Mercedes-Benz (515)
  • Mitsubishi (1259)
  • Nissan (2591)
  • Opel (187)
  • Peugeot (78)
  • Renault (1516)
  • Skoda (1081)
  • Subaru (1)
  • Suzuki (19)
  • Toyota (1693)
  • Volkswagen (612)
  • ВАЗ (Lada) (1031)
  • ГАЗ (318)
  • Almera Classic (527)
  • Caravan (1)
  • Note (145)
  • Primastar (1)
  • Primera (985)
  • Qashqai (687)
  • X-Trail (245)
  • T31 [2007 — 2011]

    (245)

  • Petrol (245)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Тормозные механизмы передних колес

Тормозные механизмы задних колес

Стояночный тормоз

Прочие

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0. 0 Рейтинг

Яма/Эстакада

Инструмент

1 — 3 часа

Автосервисы рядом

Инструменты:

Отвертка плоская большая 1 шт.

Щетка металлическая 1 шт.

Штангенциркуль 1 шт.

Молоток малый 1 шт.

Динамометрический ключ 1 шт.

Гаечный ключ накидной изогнутый 17 мм 1 шт.

Баллонный ключ 1 шт.

Опорные стойки 1 шт.

Домкрат 1 шт.

Детали и расходники:

Тормозная жидкость 1 шт.

Шнур или проволока 1 шт.

Деревянный брусок 1 шт.

Очиститель тормозов 1 шт.

Аэрозольная смазка типа WD-40 1 шт.

Задние тормозные диски 2 шт.

Тканевые перчатки 1 шт.

Термостойкая смазка для тормозных механизмов 1 шт.

Примечание:

Перед тем, как поменять задние диски на Ниссан Х-Трейл, сначала нужно будет снять заднее колесо и суппорт.

В задних тормозных механизмах установлены невентилируемые тормозные диски.

Согласно плану регламентного технического обслуживания, состояние тормозных дисков на Ниссан Х-Трейл нужно проверять через каждые 2 года или 30 тыс. км пробега. При тяжелых условиях эксплуатации автомобиля, проводите проверку 1 раз/год или через каждые 15 тыс. км.

Тормозной диск нужно поменять при наличии на рабочей поверхности задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшаю­щих эффективность торможения.

 Также в случае повышенного бокового биения диска, вызывающего вибрации при торможении.

  • Номинальная толщина — 16 мм.
  • Минимально допустимая толщина тормоз­ного диска — 14 мм.
  • Максимально допустимое торцевое биение диска — 0,070 мм.
  • Отклонение толщины в 8-ми точках — 0,020 мм.
  • Номинальный диаметр тормозного барабана стояночного тормоза — 172 мм.
  • Максимально допустимый диаметр тормозного барабана стояночного тормоза — 173 мм.

Если толщина одного из дисков меньше указанного значения, нужно заменять оба диска.

1. Поднимите крышку капота и установите ее на упор.

2. Отверните крышку тормозного бачка и проверьте уровень жидкости, так как при разводе поршней, жидкость может перелиться через край.

3. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

4. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления заднего колеса приблизительно на пол-оборота.

5. Установите автомобиль на подъемник, яму или эстакаду.

6. При отсутствии подъемника, затормозите колеса стояночным тормозом и установите под них противооткатные упоры.

7. Поднимите и установите на опоры заднюю часть автомобиля.

8. Окончательно отверните гайки крепления, и снимите колесо.

9. Вставьте плоскую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра. Утопите поршень в цилиндр.

10. Ключом на 17 мм отверните 2 болта крепления направляющей тормозных колодок к поворотному кулаку.

11. Снимите тормозную скобу в сборе с суппортом. Тормозной шланг отсоединять не нужно.

12. Подвесьте суппорт шнуром или положите на верхний рычаг.

1. Плоской отверткой вытяните заглушку из отверстия в диске.

2. Плоской отверткой поверните колесо регулировочного механизма вниз.

3. Снимите со ступицы задний тормозной диск Ниссан Х-Трейл.

Примечание:

Чтобы диск легче отсоединился от ступицы, можно его обстукать с помощью молотка и деревянного бруска, избегая рабочей поверхности диска.

4. Осмотрите его состояние.

5. Замерьте толщину снятого тормозного диска. Минимально допустимая толщина — 14 мм.

6. Если толщина меньше указанного значения, замените передний тормозной диск Ниссан Х-Трейл на новый.

7. Металлической щеткой и очистителем тщательно очистите посадочные места ступицы и тормозного диска от ржавчины и окалины.

8. Покройте его специальной термостойкой смазкой для тормозных механизмов.

9. Установите задний диск на ступицу Ниссан Х-Трейл и зафиксируйте болтом.

Примечание:

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхнос­тях диска, образовавшиеся в результате из­носа диска с обеих его сторон.

10. Установите задний суппорт с колодками на диск в порядке, обратном снятию. Момент затяжки болтов крепления направляющей тормозных колодок — 84 Н•м.

11. Отрегулируйте привод стояночной тормозной системы.

12. Установите обратно заднее колесо. Момент затяжки гаек колеса — 108 Н•м.

13. Аналогично снимите и замените задний тормозной диск на Ниссан Х-Трейл с другой стороны автомобиля.

14. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

15. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

16.  Если будет нужно, долейте жидкость до нормы и заверните крышку.

Замена передних тормозных колодок на Ниссан Х-Трейл

Замена переднего тормозного суппорта на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена направляющих переднего суппорта Ниссан Х-Трейл

Замена колодок ручника Ниссан Х-Трейл

Регулировка стояночного тормоза Ниссан Х-Трейл

Источник: carpedia.club

favorite 0

print

share

bookmark_border

a

adm3.carpedia

Колодки и тормозные диски Х-Трейл т31: замена, передние и задние

В материале рассмотрим, как и когда менять колодки, а также тормозные диски Nissan X-Trail T31.

Замена тормозных колодок Х-Трейл Т31 проводится по износу. От их состояния зависит безопасность движения.

Содержание

  1. Признаки износа тормозных колодок
  2. Смена передних тормозных колодок X-Trail t31
  3. Какие «накладки» купить?
  4. Подробное описание замены тормозных колодок
  5. Замена задних тормозных колодок X-Trail t31
  6. Меняем тормозные диски
  7. Какие выбрать?
  8. Самостоятельно меняем тормозные диски
  9. Заключение
  10. Видео

Признаки износа тормозных колодок

Размеры оригинальных тормозных колодок

К характерным симптомам износа колодок Ниссан Х-Трейл Т-31 относятся:

  • скрип, скрежет или писк при торможении;
  • увеличенный ход педали тормоза и снижение уровня жидкости в бачке ГТЦ;
  • требуется прикладывать большую силу к педали тормоза для остановки машины;
  • стягивание машины в процессе торможения в какую-либо сторону даже на сухом дорожном покрытии;
  • ухудшение показателя эффективности торможения.

Окончательно определить определить изношенность или механические повреждения колодок можно визуально.

Даже если неисправен только один элемент, замена должна осуществляться исключительно в паре.

Смена передних тормозных колодок X-Trail t31

Предварительно рассмотрим, когда необходимо менять передние колодки Х-Трейл Т31, помимо случаев проявления признаков износа или неисправности.

При использовании оригинальных элементов, рекомендуется сменять с периодичностью в пятьдесят тысяч километров пробега. Аналоговые лучше чаще – каждые 40 тыс. км.

Также понадобится выполнять периодическую проверку толщины фрикционного слоя. Сигналом для замены станет толщина в 2,4 мм. Для ее замера понадобится провести следующие мероприятия:

  1. Установить машину на домкрат с соответствующей стороны.
  2. Демонтировать колесо.

    Демонтируем болты крепления (ссылка на источник фото)

  3. Используя линейку или штангенциркуль, сделать замер.

    Производим замер

Какие «накладки» купить?

Для замены лучше использовать оригинальные колодки тормозные для передних колес Ниссан Х-Трейл Т31. К ним относятся запасные части производства Nissan, артикул — D1060-JD00A.

Оригинальные тормозные колодки. Артикул D1060-JD00A

Если приобрести оригинальные запасные части для Икстрейл не удастся, то можно выбрать нижеперечисленные аналоги:

  • артикул AN-751WK – Akebono;
  • 0 986 494 244 – Bosch;
  • PN-2801 – NiBK.
Аналог тормозных колодок. Артикул PN-2801

Указанные изделия обладают приемлемыми техническими характеристиками. При этом ресурс практически идентичен оригинальным деталям, но только при умеренном стиле вождения.

Подробное описание замены тормозных колодок

Для смены передних тормозных колодок Х-Трейл Т31 своими руками подготовите следующий инструмент:

  • домкрат;
  • отвертка с плоским жалом;
  • трещотка, удлинитель и торцевые головки на 14 и 21;
  • пневмогайковерт.

Замена колодок идентична для обеих сторон Х-Трейл Т31, производится в следующем порядке:

    1. Ослабить фиксирующие болты (размер шляпки на 21) колеса.
    2. Приподнять соответствующую сторону домкратом, и снять колесо.
    3. Отверткой утопить тормозной цилиндр.

      Вжимаем тормозной цилиндр (ссылка на источник фото)

    4. Головкой на четырнадцать, выкрутить нижний фиксирующий болт между суппортом и направляющей, ослабить верхний.
    5. Суппорт отводится в сторону.
    6. Извлекаются накладки с последующим снятием металлических пластин.

      Металлические пластины ставим на новые накладки (ссылка на источник фото)

    7. Очищается суппорт от грязи металлической щеткой (аккуратно с пыльниками).
    8. Устанавливаются пружины-пластины.
    9. Вдавливается тормозной поршень.
    10. Вставляются накладки.

      Вставляем накладки

  1. Вкручиваются крепежные болты (можно смазать аникороззийным составом) суппорта и направляющей. Последние предварительно обрабатываються термопастой.
  2. Устанавливается колесо.
  3. Прокачивается контур с тормозной жидкостью посредством нажима педали.

При вкручивании фиксирующих крепежей колеса и суппорта, следует выдерживать момент затяжки в 108 и 34 Н*м соответственно.

Регламент технического обслуживания X-Trail T31 с интервалами замены и артикулами расходников найдете в этом материале.

Замена задних тормозных колодок X-Trail t31

Схема замены задних колодок Ниссан Икстрейл одинакова для левой и правой стороны. Можно воспользоваться домкратом для поочередного поднятия сторон машины или специальным подъемником, чтобы полностью приподнять Х-Трейл Т31.

После подъема машины и демонтажа колеса, осуществляются следующие действия:

  1. Выкручиваются фиксирующие элементы двух направляющих.

    Откручиваем две направляющих

  2. Тормозной цилиндр отводится в сторону.
  3. Извлекаются старые накладки.
  4. Демонтируются металлические скобы, в нижней части которых расположено «ушко».
  5. Очищается посадочное место тормозных элементов, используя щетку с щетиной из металла.

    Очищаем посадочное место колодок

  6. Монтируются скобы и новые запасные части.
  7. Ветошью и отверткой прочищаются места направляющих, с последующим нанесением специальной смазки.
  8. Далее утапливается поршень, используя отвертку или струбцину. Это требуется для монтажа колодок.
  9. Заводится верхняя направляющая в пыльник.

    Верхнюю направляющую заводим в пыльник

  10. В дальнейшем выполняются действия обратные разборке.

Материал, в котором подробно описано обслуживание ручного тормоза X-Trail T31, тут.

Меняем тормозные диски

Чтобы вовремя провести замену тормозных дисков Х-Трейл Т31, следует проверять их состояния с периодичностью в тридцать тысяч километров пробега.

Понять, когда требуется менять диски можно по износу. Заводская толщина составляет 26 мм, а ограничения к эксплуатации наступают при 24 мм. Проверку толщины понадобится вести в восьми точках. При этом расхождения в показаниях не должны превышать 0,2 мм. Иначе элемент подлежит замене.

Биение диска должно находиться в пределах до 0,035 мм. Превышение этой величины свидетельствует о необходимости смены элемента. Замеры производятся микрометром, отступая от внешней кромки десять миллиметров. Но биение может быть спровоцировано выходом из строя подшипников ступицы.

Какие выбрать?

Теперь разберемся, какие тормозные диски X-Trail T31 купить для замены. В качестве оригинального запасного элемента используется изделие фирмы Ниссан с артикулом 40206-JG00C. Их ресурс около 100 тыс км пробега, но в большей степени зависит от стиля езды.

Оригинальные тормозные диски. Артикул 40206-JG00C

Или можно приобрести аналоги для Х-Трейл Т31.  Артикулы аналоговых запасных частей:

  • 202272 – NK;
  • 0 986 479 R 89 – Bosch;
  • RN-1303 – NiBK.
Аналог тормозных дисков. Артикул RN-1303

Другие материалы подробно описывающие обслуживание и ремонт  X-Trail T31 в соответствующей рубрике.

Самостоятельно меняем тормозные диски

Замена тормозного диска Х-Трейл Т31 осуществляется следующими инструментами:

  • удлинитель, трещотка и торцевые головки на 14, 18, 21;
  • отвертка с плоским жалом;
  • домкрат;
  • растворитель или очистительное средство для тормозов;
  • ветошь;
  • щетка с ворсинками из металла.

Смена дисков Икстрейл производится одинаково для левой и правой стороны. При этом придерживайтесь следующих действий:

  1. Приподнять требуемую сторону машины домкратом.
  2. Выкрутить крепежные болты (размер шляпки на 21), и демонтировать колесо.

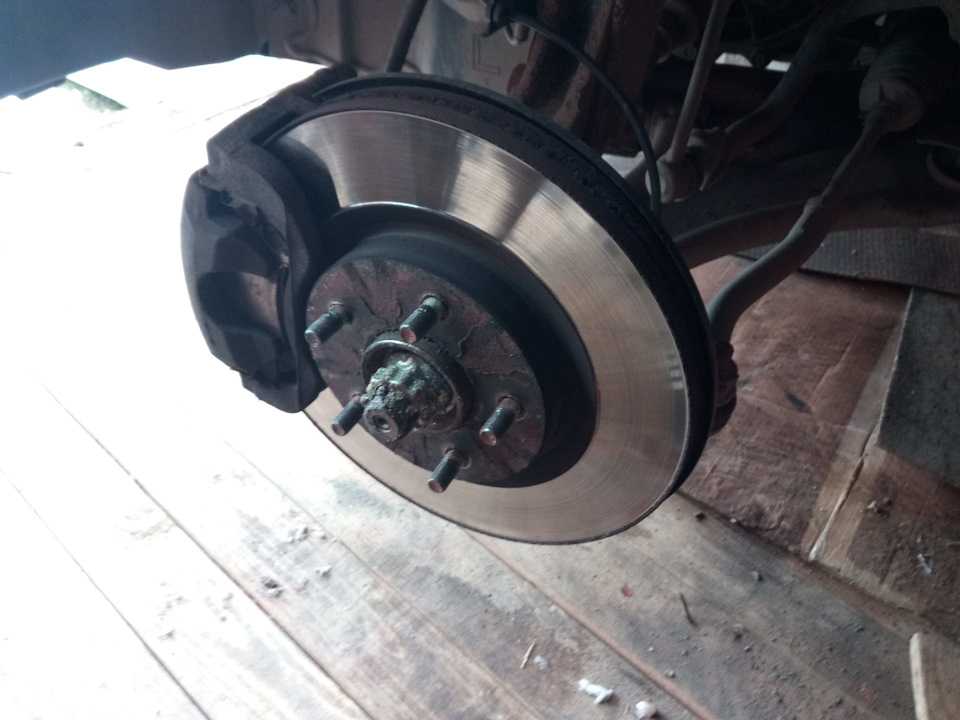

    Тормозной суппорт с диском (ссылка на источник фото)

  3. Развести колодки отвёрткой.
  4. Торцевой головкой на 14 выкрутить нижний крепежный элемент суппорта.
  5. Извлечь колодки.
  6. Головкой на 18 выкрутить фиксирующие болты скобы суппорта.

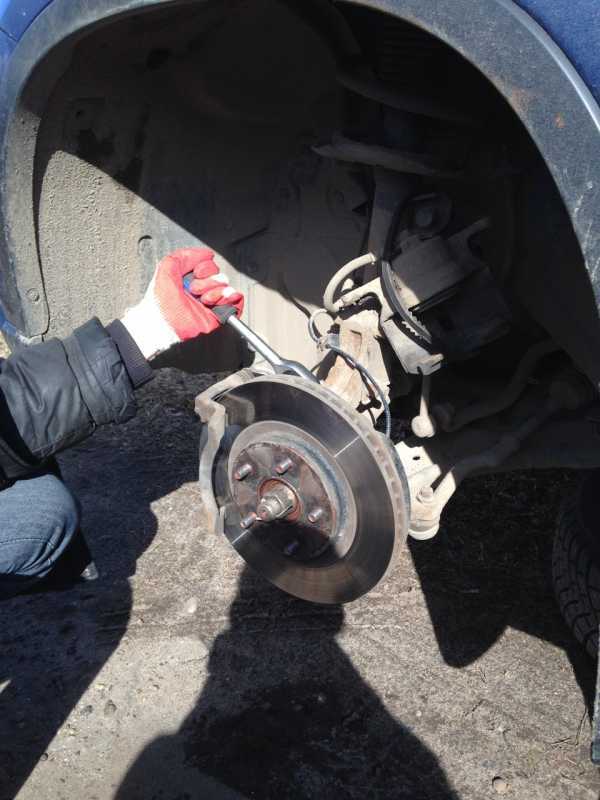

    Откручиваем 2 болта крепления скобы (ссылка на источник фото)

  7. Вытащить скобы и суппорт.
  8. Снять диск.
  9. Тщательно зачистить место установки диска щеткой по металлу.

    Зачищаем посадочное место (ссылка на источник фото)

  10. Используя растворитель и ветошь, удалить слой заводского смазочного материала с поверхности нового элемента.
  11. Смонтировать диск в посадочное место.
  12. Установить на место скобу, колодки и суппорт.

    Монтаж начинаем со скобы (ссылка на источник фото)

Далее указан момент затяжки для соответствующих болтовых соединений:

  • 34 Н*м – суппорт;
  • 108 Н*м – колесо;
  • 152 Н*м – направляющие колодок.

При этом необходимо учитывать, что меняться тормозные диски Х-Трейл Т31 должны только парой.

Заключение

Замена тормозных колодок и дисков Х-Трейл Т31 выполняется при проявлении характерных критериев неисправности или согласно техническому регламенту.

Выполнить смену неисправных элементов торможение X-Trail T31 можно своими руками, имея небольшое количество инструментов.

Видео

Как заменить передние тормозные диски на Nissan X Trail T30 – руководство по замене

Рекомендуемый интервал замены для детали категории Тормозной диск : 50000 км

Важный!

Данную процедуру замены можно использовать для:
NISSAN X-TRAIL (T30) 2.0 4×4, НИССАН Х-ТРЕЙЛ (Т30) 2. 0 4×4, NISSAN X-TRAIL (T30) 2.2 DCi FWD, НИССАН Х-ТРЕЙЛ (Т30) 2.2 DCi, НИССАН Х-ТРЕЙЛ (Т30) 2.5 4×4, НИССАН Х-ТРЕЙЛ (Т30) 2.5 4×4, НИССАН Х-ТРЕЙЛ (Т30) 2.0, НИССАН Х-ТРЕЙЛ (Т30) 2.5 4×4, НИССАН Х-ТРЕЙЛ (Т30) 2.0 4×4, NISSAN X-TRAIL (T30) 2.2 Di 4×4, НИССАН Х-ТРЕЙЛ (Т30) 2.0, NISSAN X-TRAIL (T30) 2.2 dCi, НИССАН Х-ТРЕЙЛ (Т30) 2.5, NISSAN X-TRAIL (T30) 2.5 FWD, НИССАН Х-ТРЕЙЛ (Т30) 2.5 4×4, NISSAN X-TRAIL (T30) 2.2 dCi 4×4

… Посмотреть больше

Шаги могут незначительно отличаться в зависимости от конструкции автомобиля.

Опубликовано: 30. 06.2022

1 тыс. просмотров

Все детали, которые необходимо заменить — Тормозные диски для X-TRAIL (T30) и других моделей NISSAN

Тормозной диск

Замена: тормозных дисков – Nissan X Trail T30. Инструменты, которые вам понадобятся:

Проволочная щетка

Нейлоновая щетка для чистки

Спрей WD-40

Очиститель тормозов

Паста против скрипа

Керамическая смазка

Динамометрический ключ 90 009

Приводная головка № 14

Приводная головка № 22

Удар колеса головка № 21

Ключ с храповым механизмом

Инструмент для откручивания тормозного суппорта

Лом

Противооткатный упор

Купить инструменты

Замену производить в следующем порядке:

  1. Шаг 1

    Откройте капот. Открутите крышку бачка тормозной жидкости.

  2. Шаг 2

    Закрепите колеса клиньями.

    Шаг 3

    Ослабьте болты крепления колеса. Используйте ударную головку №21.

  3. Шаг 4

    Поднимите автомобиль.

  4. Шаг 5

    Отвинтите колесные болты.

  5. Шаг 6

    Снимите колесо.

  6. Шаг 7

    Расправьте тормозные колодки. Используйте лом.

  7. Шаг 8

    Очистите крепления суппорта тормоза. Используйте проволочную щетку. Используйте спрей WD-40.

  8. Шаг 9

    Отвинтите крепления тормозного суппорта. Используйте гнездо привода № 14. Используйте ключ с трещоткой.

  9. Шаг 10

    Снимите крепежные болты.

  10. Шаг 11

    Снимите тормозной суппорт.

  11. Шаг 12

    Снимите удерживающие пружины тормозных колодок.

  12. Шаг 13

    Снимите тормозные колодки. Используйте лом.

  13. Шаг 14

    Очистите крепления скобы тормозного суппорта. Используйте проволочную щетку. Используйте спрей WD-40.

  14. Шаг 15

    Отвинтите крепления скобы тормозного суппорта. Используйте гнездо привода № 22. Используйте ключ с трещоткой.

  15. Шаг 16

    Снимите крепежные болты.

  16. Шаг 17

    Снимите скобу суппорта.

  17. Шаг 18

    Снимите тормозной диск.

  18. Шаг 19

    Очистите ступицу. Используйте проволочную щетку.

  19. Шаг 20

    Обработайте контактную поверхность. Используйте керамическую смазку.

  20. Шаг 21

    Установите тормозной диск.

  21. Шаг 22

    Очистите кронштейн тормозного суппорта от грязи и пыли. Используйте проволочную щетку. Используйте очиститель тормозов.

  22. Шаг 23

    Установите кронштейн тормозного суппорта.

  23. Шаг 24

    Установите крепежные болты.

  24. Шаг 25

    Затяните крепления кронштейна тормозного суппорта. Используйте гнездо привода № 22. Используйте динамометрический ключ. Затяните его с крутящим моментом 148 Нм.

  25. Шаг 26

    Обработайте поршни тормозных суппортов. Используйте нейлоновую чистящую щетку. Используйте очиститель тормозов.

  26. Шаг 27

    Отведите назад поршни тормозного суппорта. Используйте инструмент для откручивания тормозного суппорта.

  27. Шаг 28

    Обработайте тормозные колодки в области, где их поверхность соприкасается с кронштейном тормозного суппорта. Используйте антискрипную пасту.

  28. Шаг 29

    Установите тормозные колодки.

  29. Шаг 30

    Установите тормозной суппорт и закрепите его.

  30. Шаг 31

    Установите стопорные пружины тормозных колодок.

  31. Шаг 32

    Установите крепежные болты.

  32. Шаг 33

    Затяните крепления суппорта тормоза. Используйте гнездо привода № 14. Используйте динамометрический ключ. Затяните его с моментом 32 Нм.

  33. Шаг 34

    Обработайте поверхность, где тормозной диск соприкасается с ободом колеса. Используйте керамическую смазку.

  34. Шаг 35

    Очистите поверхность тормозного диска. Используйте очиститель тормозов.

  35. Шаг 36

    Установите колесо.

  36. Шаг 37

    Вверните колесные болты. Используйте ударную головку №21.

  37. Шаг 38

    Опустите автомобиль и, работая в перекрестном порядке, затяните колесные болты. Используйте ударную головку №21. Используйте динамометрический ключ. Затяните его моментом 118 Нм.

  38. Шаг 39

    Снимите домкраты и клинья.

  39. Шаг 40

    Затяните крышку бачка с тормозной жидкостью. Закройте капот.

Было ли это руководство полезным?

Пожалуйста, оцените данное руководство по шкале от 1 до 5. Если у вас есть какие-либо вопросы, не стесняйтесь задавать их нам.

Проголосовали пользователи – 0

  • Универсальный

Ваш профиль — ваш личный помощник.

Он может отслеживать расходы на автомобиль, вести журнал автомобилей и график замены, а также сохранять любимые материалы, заметки и документы

Установите приложение AUTODOC CLUB!

Ваш личный менеджер по расходам автомобиля, советы по обслуживанию, напоминания о предстоящих встречах и интервалах обслуживания, инструкции по ремонту своими руками – все это в вашем телефоне.

Сканировать

Чтобы загрузить приложение:

  • — отсканировать QR-код
  • — скачать из App Store
  • — скачать из Google Play
  • Как восстановить руль | Насадки AUTODOC

  • TOP 4 средства для чистки автомобилей | Советы AUTODOC

  • Как проверить автомобильный генератор | Советы AUTODOC

  • Как заменить кислородный датчик | Насадки AUTODOC

Наиболее часто заменяемые детали автомобиля на NISSAN X-TRAIL

Профессиональные руководства для самых распространенных моделей NISSAN

Тормозные диски и колодки для X-Trail 2.0 dCi (T31) 07.09-03.15

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
