Вакуумный усилитель тормозов ВАЗ 2114, неисправности вакуумного усилителя, как заменить вакуумный усилитель своими руками. Как заменить вакуумный усилитель тормозов на ВАЗ 2114 своими руками. Замена вакуумного усилителя тормозов ВАЗ 2114.
Вакуумный усилитель тормозов является одним из основных рабочих механизмов автомобильной тормозной системы и предназначен для существенного снижения усилия давления на тормозной рычаг при любых типах торможения, что влечет за собой более высокий уровень комфортности. Его исправность в значительной мере влияет на эффективность торможения, а, соответственно, и на вашу безопасность. Поэтому следует регулярно проверять вакуумный усилитель тормозов для своевременного обнаружения неисправностей либо нарушений в работе. Об этом далее в статье.
Содержание
- Устройство вакуумного усилителя тормозов
- Признаки неисправности вакуумного усилителя тормозов
- Как проверить вакуумный усилитель тормозов
- Как выбрать новый вакуумный усилитель тормозов, критерии выбора
- Инструменты, приспособления, расходные материалы
- Выбор рабочего места
- Замена вакуумного усилителя тормозов, пошаговая инструкция
- Советы профи: как продлить работоспособность вакуумного усилителя тормозов

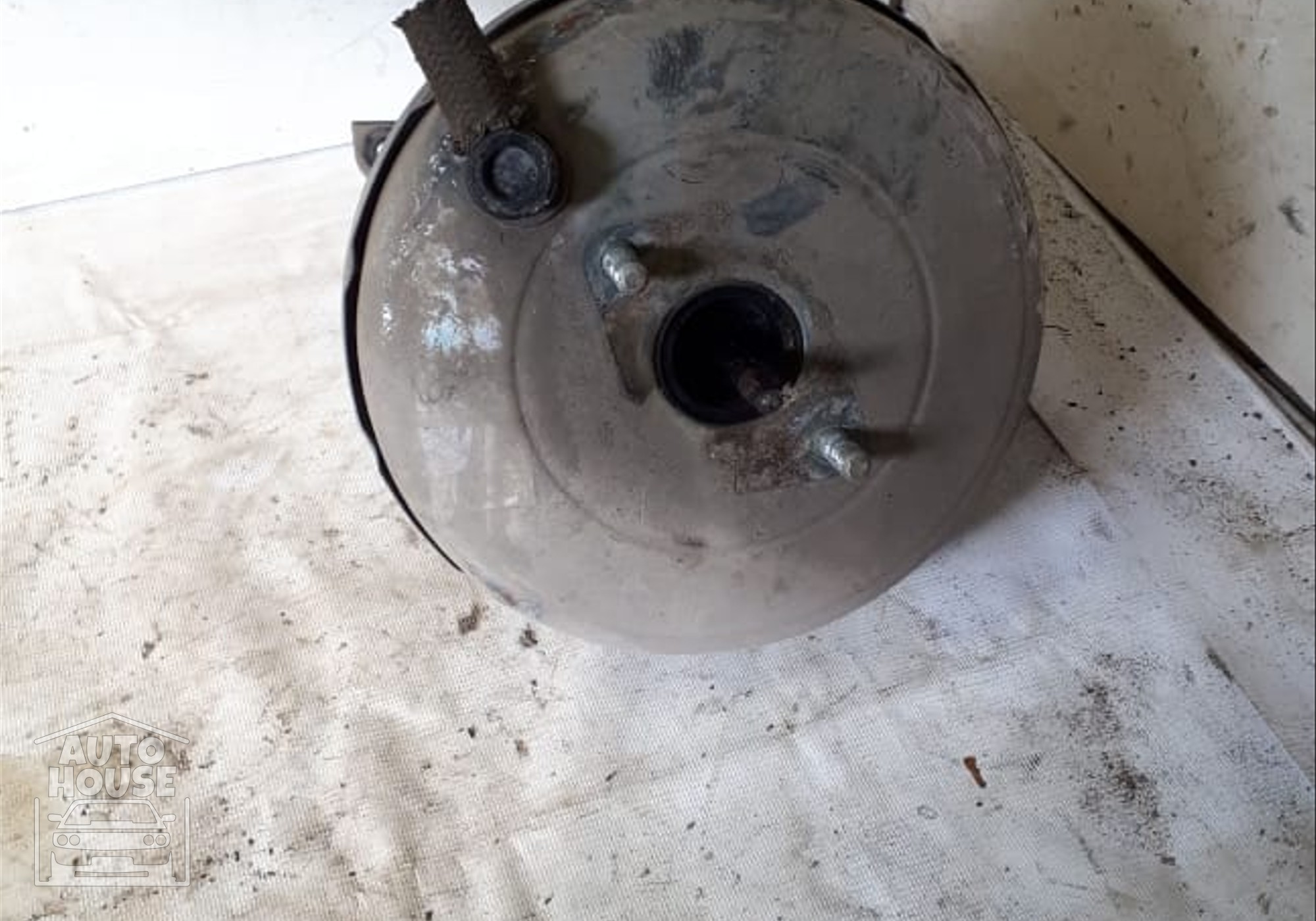

Устройство вакуумного усилителя тормозов
Вакуумный усилитель тормозов на ВАЗ 2114 состоит из:
- Штока.
- Уплотнительного кольца фланца главного цилиндра.
- Чашки корпуса усилителя.
- Регулировочного болта.
- Уплотнителя штока.
- Возвратной пружины диафрагмы.
- Шпильки усилителя.
- Уплотнительного чехла.
- Корпуса вакуумного усилителя.
- Диафрагмы.
- Крышки корпуса вакуумного усилителя.
- Поршня.
- Защитного чехла корпуса клапана.
- Воздушного фильтра.
- Толкателя.
- Возвратной пружины толкателя.
- Пружины клапана.
- Клапана.
- Втулки корпуса клапана.
- Буфера штока.
- Корпуса клапана.
А — вакуумной камеры; В — атмосферной камеры; С, D — каналов.
Признаки неисправности вакуумного усилителя тормозов
Если у вас появились какие-то сомнения насчет исправности вакуумного усилителя, следует незамедлительно проверить его состояние. Тормоза — одна из основных систем любого транспортного средства, от которой напрямую зависит ваша жизнь и безопасность, поэтому безответственность и халатность здесь не допустимы.
Симптомы неисправности вакуумного усилителя, свидетельствующие о его поломке, следующие:
- Потребность прикладывания большего, нежели было ранее, усилия для нажатия педали тормоза.
- Ухудшение эффективности торможения транспортного средства во время аналогичного давления на педаль.
Как проверить вакуумный усилитель тормозов
Как только любой из вышеописанных факторов проявляется, сразу же приступайте к диагностике элемента. Для этого следует заглушить двигатель и несколько раз нажать на тормозную педаль с достаточным усилием. Далее останавливаем ее в центре амплитуды движения (фиксируем педаль ногой) и повторно заводим силовой агрегат.
Если педаль немного провалится вниз, то вакуумный усилитель исправен, а если сохранит неизменное положение, значит механизм вышел из строя. После определения проблемы, следует выяснить, что именно случилось с вакуумным усилителем. Для этого нужно его визуально осмотреть. В целом, осмотр осуществляется по следующим пунктам:
- Вакуумный усилитель проверяется на наличие герметичности соединения патрубка и обратного клапана.
- Далее проводится осмотр целостности фиксирующих фланцев.
- В местах изгибов в результате износа могут растрескаться патрубки, о чем будут свидетельствовать мокрые характерные следы на их поверхности.
- Достаточно часто главной причиной выхода вакуумного усилителя из строя является повреждение хвостовика — на уплотнителе необходимо проверить защитный колпачок, который не должен присасываться. Демонтируйте колпачок и заведите двигатель. Если вы услышали шипение после прокачки хвостовика, значит проблема в нем.
Как выбрать новый вакуумный усилитель тормозов, критерии выбора
- Стоимость. Цена является одним из самых главных критериев выбора вакуумного усилителя. Не следует с целью экономии покупать дешевые китайские варианты, поскольку прослужат они недолго. Желательно отдать предпочтение изделиям средней ценовой категории — не самым дорогим, но и не самым дешевым.
- Упаковка. Настоящая упаковка, используемая подлинным производителем, изготавливается из гофрированного картона.
- Точка продажи. Не стоит покупать товар у базарных торговцев. Существует масса хороших, проверенных магазинов автомобильных запчастей в любом городе. Попросите показать сертификаты, документацию на детали.
- Этикетка. На этикетке хорошо должны считываться — дата производства детали, номер партии выпуска и название фирмы-производителя.
Инструменты, приспособления, расходные материалы
- Набор ключей, торцовые и рожковые на «10», «17», «13».
- Новый вакуумный усилитель.
- Отвертка.
- Пассатижи.
Выбор рабочего места
Работы по замене вакуумного усилителя тормозов желательно проводить в гараже.
Замена вакуумного усилителя тормозов, пошаговая инструкция
- От тормозной педали отсоединяем шток, который торчит из вакуумного усилителя.
- Далее в моторном отсеке откручиваем от вакуумного усилителя тормозной цилиндр.
- На данном этапе стоит отметить, что многие инструкции советуют отсоединять все трубки, якобы усложняющие процесс демонтажа вакуумного усилителя тормозов. Но, после такой процедуры нужно прокачивать тормоза, что является лишней тратой времени. Поэтому мы обойдемся без данного пункта и сделаем все по-другому.
- Чтобы демонтировать с вакуумного усилителя тормозной цилиндр, не отсоединяя при этом трубки, достаточно просто открутить одну гайку на «десять».
- Когда помеха устранена, отключаем шланг, идущий к клапану вакуумного усилителя от впускного коллектора.
- Далее откручиваем от кузова крепежный кронштейн, для чего желательно иметь специальный карданчик, как на фото. Сам вакуумный усилитель крепится к кузову четырьмя гайками под ключ на тринадцать.
- Когда демонтаж выполнен, переставляем крепежный кронштейн на новый вакуумный усилитель, для чего следует открутить 2 гайки ключом на «17». Сборку выполняем в обратном порядке.
Советы профи: как продлить работоспособность вакуумного усилителя тормозов
Автомобиль, который регулярно эксплуатируется, требует определенного внимания к себе. Со временем даже самые качественные и надежные детали изнашиваются. А поскольку весь механизм транспортного средства являет собой непростую систему взаимодействия как узлов, так и отдельных деталей, то становится ясно, что если один элемент выходит из строя, нарушается вся работа авто. Исходя из всего выше сказанного, становится очевидным, что для полноценного применения автомобиля, требуется систематический осмотр, а также исправление возникших неполадок. Данная диагностика тем более необходима, если вызывают сомнение определенные звуки либо неправильная реакция управления.
ПОХОЖИЕ МАТЕРИАЛЫ
- Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
- ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
- Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
- Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
- Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
- Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
- Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
- Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
- Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
- Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
- Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
- Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
- Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
- Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
- Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
- Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
- Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
- Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
- Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
- Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
- Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
- Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
- Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
- Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
- Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
- Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
- Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
- Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
- Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
- Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
- Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
- ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
- Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
- Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
- Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
- Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
- Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
- Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
ВУТ и ГТЦ увеличенной производительности нового образца (Классика/НИВА)
Выберите категорию:
Все Двигатель » Двигатель ВАЗ в сборе » Блок цилиндров ВАЗ » Головка блока цилиндров (ГБЦ) »» Клапана облегченные, увеличенные »» Толкатель клапана »» Распредвалы »»» Нуждин (Колобок) »»»» Веста 21179 1,8л. »»»» Распредвалы 8кл. »»»»» Распредвалы 8кл. (Спорт) »»»» Распредвалы 16кл. »»»»» Турбо »»»»» Спорт »»»» Распредвалы классика »»»»» Под зазор »»»»» Под гидрокомпенсатор »»»»» Спорт »»»» Распредвалы ОКА »»»» Распредвалы ЗМЗ »» Тарелка клапана / сёдла клапана / направляющая клапана / пружина клапана »» Шестерни, шкивы ГРМ »» Спортивные головки блока цилиндров »» Стандартные головки блока цилиндров » Коленчатый вал »» Шкивы коленвала »» Коленчатый вал ВАЗ классика — нива »» Коленчатый вал ВАЗ передний привод » Система впуска »» Стандарт »» Тюнинг и Спорт »» Дросселльная заслонка » Система выпуска (выпускная система) »» Выпускной коллектор «Паук» » Шатуны » Кольца / вкладыши / пальцы / прокладки ДВС » Мотокомплекты » Поршни »» ТДМК »» Кованные поршни » Топливная система » Системы охлаждения » ГРМ » ВАЗ 2101-2107 »» Головка блока цилиндров и комплектующие »» Блок цилиндров и комплектующие »» Вентиляторы »» Коленвал и комплектующие »» Генератор и комплектующие »» Двигатель в сборе »» Клапана и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Масялнная система »» Маховики »» Натяжители башмаки успокоители »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни, пальцы, кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Сальники двигателя »» Цепи и ремни ГРМ »» Шатуны »» Шестерни, звёзды, шкивы » ВАЗ 2108, 2109, 21099 »» Блок двигателя и комплектующие »» Высоковольтные провода »» Головка блока цилиндров и комплектующие »» Двигатель в сборе »» Генератор и комплектующие »» Защита двигателя »» Клапана и комплектующие »» Коленвал и комплектующие »» Кронштейны, крепления »» Крышки, кожухи »» Маслянная система »» Маховики »» Опоры двигателя »» Патрубки и шланги »» Помпы »» Поршни пальцы кольца »» Прокладки »» Радиаторы »» Распредвалы »» Расширительные бачки »» Ремни и комплекты ГРМ »» Ролики »» Сальники двигателя »» Термостаты »» Толкатель клапана »» Шестерни шкивы »» Шатуны и комплектующие » ВАЗ 2110, 2111, 2112 »» Блок двигателя и комплектующие 2110-2112 »» Высоковольтные провода 2110-2112 »» Головка блока цилиндров и комплектующие 2110-2112 »» Двигатель в сборе 2110-2112 »» Генератор и комплектующие 2110-2112 »» Защита двигателя 2110-2112 »» Клапана и комплектующие 2110-2112 »» Коленвал и комплектующие 2110-2112 »» Кронштейны, крепления 2110-2112 »» Крышки, кожухи 2110-2112 »» Масляная система 2110-2112 »» Маховики 2110-2112 »» Опоры двигателя 2110-2112 »» Патрубки и шланги 2110-2112 »» Помпы 2110-2112 »» Поршни пальцы кольца 2110-2112 »» Прокладки 2110-2112 »» Радиаторы (1) »» Распредвалы (1) »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » ВАЗ 2113, 2114,2115 »» Расширительные бачки (1) »» Ремни и комплекты ГРМ (1) »» Ролики (1) »» Сальники двигателя (1) »» Термостаты (1) »» Толкатель клапана (1) »» Шестерни шкивы (1) »» Шатуны и комплектующие (1) » Lada Priora »» Блок двигателя и комплектующие (2) »» Высоковольтные провода (2) »» Головка блока цилиндров и комплектующие (2) »» Двигатель в сборе (2) »» Генератор и комплектующие (2) »» Защита двигателя (2) »» Клапана и комплектующие (2) »» Коленвал и комплектующие (2) »» Кронштейны, крепления (2) »» Крышки, кожухи (2) »» Маслянная система (2) »» Маховики (2) »» Опоры двигателя (2) »» Патрубки и шланги (2) »» Помпы (2) »» Поршни пальцы кольца (2) »» Прокладки (2) »» Радиаторы (2) »» Распредвалы (2) »» Расширительные бачки (2) »» Ремни и комплекты ГРМ (2) »» Ролики (2) »» Сальники двигателя (2) »» Термостаты (2) »» Толкатель клапана (2) »» Шестерни шкивы (2) »» Шатуны и комплектующие (2) » Lada Granta, Granta FL » Lada Калина, Калина 2 » Lada Largus » Lada X-RAY » Lada Vesta Трансмиссия » Коробка передач »» Коробка передач ВАЗ в сборе »»» Коробка передач Chevrolet- Niva »»» Коробка передач ВАЗ 2121-2131 (1) »»» Коробка передач ВАЗ 2101-2107 в сборе »»» Коробка передач ВАЗ 2108-21099 »»» Коробка передач ВАЗ 2110-2112 »»» Коробка передач Приора »»» Коробка передач Vesta »»» Коробка передач Калина »»» Коробка передач Granta »»» Коробка передач Largus »»» Коробка передач Газель »»» Коробка передач ОКА »» Шестерни коробки передач »»» Шестерни КПП ВАЗ передний привод »»» Шестерни КПП ВАЗ Классика\ НИВА »» Синхронизаторы КПП ВАЗ »» Муфты коробки передач ВАЗ » Сцепление / корзины / диски / маховики » Главная пара »» Главная пара КПП ВАЗ передний привод »» Главная пара КПП ВАЗ передний привод прямозубая »» Главная пара редуктора ВАЗ «классика» и Нива » Ряды передач КПП на ВАЗ »» Спортивный ряд кпп Классика / НИВА »» Спортивные ряды кпп передний привод »» Комплекты 6 ой передачи » Дифференциалы (Блокировка) »» Блокировка диффернциала передний привод на а/м ВАЗ »» Блокировка дифференциала на а/м ВАЗ 2123 — Шевроле НИВА, 21214м »» Блокировка дифференциала на а/м ВАЗ Классика/НИВА »» Блокировка дифференциала VAL Racing »»» Винтовые самоблокирующиеся дифференциалы Иномарки »»» Винтовые самоблокирующиеся дифференциалы LADA, Шевроле нива, Ока, Москвич »»» Дисковые самоблокирующиеся дифференциалы LADA, Шевроле нива »»» Винтовые самоблокирующиеся дифференциалы УАЗ, ГАЗ »» Блокировка дифференциала Lada Special Transmission на а/м ВАЗ »» Блокировка дифференциала на УАЗ » Кулисы, механизмы выбора передач » Привод колес » Карданные валы » Шрус ВАЗ, Ларгус, Шевроле НИВА » Комплект равного привода, промвал ВАЗ » Раздаточная коробка передач » Редуктор Заднего Моста ВАЗ 2101—23 »» Редуктора заднего моста с блокировкой IQ-Racing Technology »» Редуктор заднего моста »» Редуктор заднего моста с блокировкой LST »» Редуктор заднего моста + блокировка Val Racing » Редуктор Переднего Моста »» Редуктор переднего моста »» Редуктор переднего моста ВАЗ 2121-2123 с дисковыми блокировками »» Редуктор переднего моста с Винтовой блокировкой IQ-RacingTechnology » Полуоси Подвеска » Треугольные рычаги » Подрамники » Усиленные реактивные тяги/ А — образные рычаги » Распорки, растяжки, крабы » Независимая подвеска » Шпильки/Проставки/Гайки/Ось » Поперечены » Амортизаторы »» Передний привод »»» DEMFI »»»» Demfi Premium »»»»» Стойки передние »»»»» Амортизаторы задние »»»»» Стойки и амортизаторы (с занижением) »»»» Demfi Стандарт »»»» DEMFI Комфорт »»»»» Стойки передние »»»»» Амортизаторы задние »» Задний и полный привод »» Комплекты подвески стандартной высоты »» Комплекты подвески с занижением » Пружины »» Стандартная высота »» Пружины с занижением »» Для лифта подвески » Опоры » Шаровые Тормозная система » Стандартная тормозная система »» Супорт »» Тормозные диски и барабаны »» Тормозные цилиндры »» Колодки »» Шланги »» Вакуумный усилитель »» Главный тормозной цилиндр » Тормозная система тюнинг »» Вакуумный услилитель »» Тормозные шланги »» Тормозные колодки »» Комплектующие »» Переходные пластины »» Задние дисковые тормоза (ЗДТ) Рулевое управление » Рулевая рейка » Рулевая колонка » ЭУР » ГУР » Комплектующие » Спортивные рули »» Nardi Нива 4х4, Шевроле Нива » КПП » Лифт комплекты » Раздаточная Коробка Передач » Отключение переднего моста (ОПМ) » Стальной корпус редуктора переднего моста (СРПМ) » Редуктора » Главная пара » Тормозная система » Полуоси » Привода, вал привода, шрусы » Кронштейн переноса генератора » Кит Комплекты » Ступицы и поворотные кулаки » Отвязка переднего моста » Шноркели » Силовые Бампера » Расширители арок »» Антилаптеры » Чулок заднего моста » Защита агрегатов » Лебедки и тали » Экспедиционные багажники »» Niva 4×4 (Нива 4х4) »» Chevrolet Niva (Шевроле Нива) » Доп. оборудование »» Защита бампера »» Пороги »» Нива комфорт » Усилители кузова Тягово-сцепные устройства (фаркоп) » Фаркоп Chevrolet-Niva » Фаркоп Нива » Фаркоп ВАЗ 2108-21099 » Фаркоп Largus » Фаркоп Vesta » Фаркоп 2101-2107 » Фаркоп Priora » Фаркоп 2113-2115 » Фаркоп 2110-2112 » Фаркоп X-Ray » Фаркоп Granta » Фаркоп Калина » Фаркоп Калина 2 » Фаркоп Datsun Автобоксы Внешний вид » Бампер »» Бампер Приора »» Бампер 2108-21099 »» Бампер 2113-2115 »» Бампер Калина »» Бампер Гранта »» Бампер Vesta »» Бампер Классика »» Бампер ВАЗ 2110 »» Бампер Ларгус »» Внешний тюнинг Приора » Решётка радиатора »» ВАЗ 2110-2112 »» Калина »» Гранта »» ВАЗ Классика »» ВАЗ 2108-21099 »» ВАЗ 2113-2115 »» Решётка радиатора Приора »» Решётка Радиатора НИВА/Нива Легенд » Накладка на пороги » Спойлер » Комплекты обвеса »» Обвес Классика »» Обвес 2108-21099 »» Обвес 2113-2115 »» Обвес 2110-2112 »» Обвес Калина »» Обвес Приора »» Обвес НИВА и Chevrolet-Niva »» Обвес Гранта » Расширители арок / Фендеры » Обивка салона »» Обивки дверей »»» Обивки дверей Нива »» Торпеда »» Тонель Пола Нива » Воздухозаборники » Lapter » Жабо » Накладки на стёкла » Накладки на зеркала » Реснички на фары/ Накладки задних фонарей » Жабо » Тюнинг для Шевроле/Лада Нива 2123, Нива Тревел »» Бампер НИВА/НИВА Тревел » Внешний тюнинг ВАЗ 2101-2107 (классика) » Внешний тюнинг ВАЗ 2110-2112 » Внешний тюнинг ВАЗ 2108-2115 » Накладки на арки Granta » Накладки на арки VESTA Рейлинги » Рейлинги для LADA »» Рейлинги Lada X-Ray »» Рейлинги Datsun »» Рейлинги Лада Калина »» Рейлинги для LADA Granta »» Рейлинги для Lada 4×4 »» Рейлинги ВАЗ 2110-2112 »» Рейлинги Lada Priora »» Рейлинги Chevrolet-Niva »» Рейлинги Lada Largus »» Рейлинги Lada Vesta Интерьер
Результатов на странице:
5203550658095
Фильтр воздушный ВАЗ-2114: описание, замена / Paulturner-Mitchell.
comВАЗ-2114 очень популярный автомобиль в России. Несмотря на выход из серийного производства, машина активно эксплуатируется нашими соотечественниками. Одним из главных достоинств этого автомобиля является высокая ремонтопригодность и дешевизна обслуживания. АвтоВАЗ до сих пор выпускает запчасти для этой модели. Воздушный фильтр для ВАЗ-2114 не стал исключением. Об этом мы поговорим в нашей статье.
Назначение
Как известно, для работы двигателя необходима определенная порция топлива. Но без кислорода рабочий цикл не происходит. Поэтому бензин предварительно смешивают с воздухом.
Последний поглощается из атмосферы. Но все мы знаем, что воздух на улицах полон грязи. Поэтому, чтобы не повредить мотор, в конструкции автомобиля предусмотрен фильтр.
Принцип работы
После такта выпуска поршень в цилиндрах перемещается в НМТ. Двигатель создает вакуум. В этом случае газораспределительный механизм открывает клапан, через который поступает кислород. И он буквально засасывается в цилиндры, потому что давление в них — ниже атмосферного.
В двигателях с турбонаддувом воздух попадает принудительно. Но мы рассматриваем конструкцию 14-й «жигули», где нет турбин и компрессоров. Так, при создании отрицательного давления через поры фильтра проникает воздух. Они достаточно малы, чтобы очищать кислород от грязи и пыли. Затем он проходит через патрубок воздушного фильтра ВАЗ-2114 во впускной коллектор. После этого воздух уже смешивается с топливом и впрыскивается в цилиндр.
Типы
Существует два типа описываемых элементов:
- Каркас. Это так называемый воздушный фильтр, заключенный в корпус. ВАЗ-2114 комплектуется таким очистителем с завода. Это стандартный дизайн. Сам фильтр представляет собой прямоугольный бумажный элемент. Вы можете увидеть это на фото в статье. Бумага образует своеобразную гофру воздушного фильтра. ВАЗ-2114 также имеет кузов, состоящий из двух частей. Он изготовлен из пластика и крепится винтами.
- Бескаркасный. Другое название — фильтр нулевого сопротивления. Устанавливается нестандартно и, в отличие от первого типа, является многоразовым. В основе элемента тонкая бумага, пропитанная маслянистой жидкостью.
Для чего это? Толщина бумаги в фильтре нулевого сопротивления намного меньше. Поэтому воздух не способен нормально очищаться, проходя через его поры. В связи с этим предусмотрена пропитка. Благодаря ему грязь прилипает к внешним стенкам фильтра. Дальше в двигатель не проникает. Для большей жесткости этот элемент можно армировать сеткой.
Ресурс
Производитель заявляет, что замену воздушного фильтра на ВАЗ-2114 следует производить каждые 15 тыс. км пробега. Но эти данные все же могут значительно различаться в зависимости от условий эксплуатации. Итак, зимой фильтр уже загрязнен на 7 тыс. км. Поэтому его лучше заменить одновременно с маслом. Опытные автолюбители рекомендуют делать эту операцию с интервалом в 10 тысяч километров.
Также обратите внимание, что воздушный фильтр на ВАЗ-2114 является расходным материалом. Дуть нет смысла — бесполезное занятие. Элемент полностью меняется на новый. При этом цена его всего около 150-200 рублей.
На ресурсе «нулевики»
А вот бескаркасные «нулевики» надо чистить. Делается раз в 10 тысяч километров. Но нужно знать, как сделать это правильно. Нельзя просто снять и промыть деталь под водой. Это не даст никакого эффекта.
Сначала элемент обрабатывается специальной пропиткой (на сухую, без замачивания). Затем нужно выждать время (обычно 10 минут) и промыть элемент в воде. Повторно обрабатывать его пропиткой не нужно. После высыхания элемент готов к повторному использованию.
Но учтите, что ФНС следует устанавливать только после полного высыхания, иначе вода попадет в цилиндры. Для ускорения процесса можно использовать домашний фен.
Симптомы
Если долго не менять воздушный фильтр на ВАЗ-2114 могут возникнуть следующие проблемы:
- Снижение мощности двигателя.
- Увеличение расхода топлива.
- Сбои при разгоне.
- Нестабильная работа двигателя на холостом ходу.
- Долгий прогрев двигателя.
При засорении фильтра машина перестает нормально «тянуть». Конечно, это не радует автовладельца. Поэтому нужно следить за пробегом. После 10 тысяч машина требует замены как масляного, так и воздушного фильтра.
ВАЗ-2114: меняем фильтр своими руками
Стоит отметить, что процедура замены достаточно проста, и с ней справятся даже новички:
- Итак, открываем капот и находим корпус воздушного фильтра. Он находится справа от двигателя.
- Далее нам нужно открутить четыре винта по периметру пластиковой крышки.
- Затем кожух поднимается вверх. Перед собой мы увидим грязный воздушный фильтр. Они никак не закреплены — элемент просто сидит в пазах крышки. Поэтому берем его руками и точно так же устанавливаем новый элемент.
- Рекомендуется очищать внутреннюю часть корпуса от пыли. Для этого используем мягкую тряпку, смоченную в бензине или в средстве для мытья стекол. Убедитесь, что края фильтра (оранжевые) находятся строго в своих пазах.
- Элемент устанавливается гофром вниз. Убедившись, что фильтр плотно установлен в корпусе, закройте крышку.
- Затягивать винты лучше «крест-накрест».
На данный момент замена воздушного фильтра успешно завершена.
Полезный совет
Выполняя любые ремонтные операции или сервисное обслуживание, записывайте все действия в бортовой журнал (обычный блокнот) с указанием вида работ и пробега, на котором они производились. Удержать все в голове очень сложно – иногда можно забыть о том, на каком расстоянии был заменен фильтр, масло и прочие расходники.
Масло в воздушный фильтр на ВАЗ-2114: что делать?
Иногда при замене можно увидеть следы масла на поверхности фильтра.
Это плохой знак. В этом случае возможны следующие проблемы:
- Критический износ поршневых колес (в частности, маслоустранимый). Таким образом, в системе возникает высокое давление масла, и оно выдавливается через вентиляционный клапан.
- Забит поддон маслоотражателя. Из-за этого частицы масла не могут вернуться в картер.
- Забит шланг выхода картерных газов. Входит прямо во впускной патрубок. При нормальной вентиляции газы перемещаются из картера в дроссельную заслонку. При этом допускается небольшой масляный налет на стенках патрубка. Но если шланг забит, то давление в системе повысится. Масло начинает уходить из всех отверстий, в том числе и попадая на воздушный фильтр. Выход — прочистить или заменить клапан вентиляции картерных газов. На заглушенном моторе он должен продуваться только в одну сторону.
- Загрязнен воздушный фильтр. Как ни странно, но сам грязный элемент может вызывать это явление. Почему это происходит? Двигателю не хватает воздуха, из-за чего он начинает подсасывать его из любых источников. Это может быть картер с парами масла. Эта проблема решается установкой нового воздушного фильтра.
Фильтр воздушный ВАЗ-2114: описание, замена
ВАЗ-2114 – очень популярный в России автомобиль. Несмотря на выпуск серийного производства, машина широко используется нашими соотечественниками. Одно из главных достоинств этого автомобиля – высокая ремонтопригодность и дешевизна обслуживания. «АвтоВАЗ» до сих пор выпускает запчасти для этой модели. Не исключение и воздушный фильтр для ВАЗ-2114. Об этом мы поговорим в нашей статье.
Назначение
Как известно, двигатель нуждается в определенном количестве топлива. Но без кислорода рабочий цикл не произойдет. Поэтому бензин предварительно смешивают с воздухом.
Последнее поглощение из атмосферы. Но все мы знаем, что воздух на улицах полон грязи. Поэтому, чтобы не повредить мотор, в конструкции автомобиля имеется фильтр.
Принцип работы
После такта выпуска поршень в цилиндре перемещается в нижнюю мертвую точку. Двигатель создает вакуум. Механизм ГРМ открывает клапан, через который подается кислород. И его буквально засосало в цилиндры, потому что давление в них – ниже атмосферного.
В двигателях с турбонаддувом воздух поступает принудительно. Но мы рассматриваем конструкцию 14-й «Лады», где есть турбины и компрессоры. Так, при создании отрицательного давления воздух проникает через поры фильтра. Они достаточно малы и могут очищать кислород от грязи и пыли. Далее он проходит через патрубок воздушного фильтра ВАЗ-2114 впускного коллектора. Затем воздух смешивается с топливом и впрыскивается в цилиндр.
Типы
Описанные элементы бывают двух типов:
- Рамка. Так называемый закрытый воздушный фильтр. ВАЗ 2114 с завода оснащен таким дворником. Это стандартный дизайн. Фильтр представляет собой бумажный элемент прямоугольной формы. Вы можете увидеть на фото в статье. Бумага образует гофр воздушного фильтра. ВАЗ-2114 имеет корпус, состоящий из двух частей. Он изготовлен из пластика и крепится винтами.
- Бескаркасный. Другое название – фильтр нулевого сопротивления. Устанавливается нестандартно и, в отличие от первого типа, подлежит многоразовому использованию. Основой является тонкая бумага, пропитанная маслянистой жидкостью.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Зачем это сделано? Толщина бумаги в фильтре нулевого сопротивления значительно меньше. Поэтому воздух не способен очищаться, проходя через его поры. В связи с этим предусмотрена пропитка. Благодаря ей, на внешней стенке фильтра налипает грязь. Дальше в двигатель не проникает. Для большей жесткости этот элемент можно армировать сеткой.
Ресурс
Производитель заявляет, что замену воздушного фильтра на ВАЗ-2114 необходимо проводить каждые 15 тыс. км пробега. Но эти данные могут сильно различаться в зависимости от условий эксплуатации. Так, в зимнее время фильтр загрязняется уже на 7 тыс. км. Так что замену лучше производить одновременно с маслом. Опытные автолюбители рекомендуют делать эту операцию каждые 10 тысяч километров.
Также обратите внимание, что воздушный фильтр на ВАЗ-2114 является расходным материалом. Терять его нет смысла – оно бесполезно. Элемент меняется целиком на новый. Тем более что цена его всего около 150-200 рублей.
Про онлайн «Нулевикон»
А вот бескаркасный «Нулевикон» хотят почистить. Делается это каждые 10 тысяч километров. Но нужно знать, как сделать это правильно. Нельзя просто снять и промыть вещь под водой. Никакого эффекта это не даст.
Если Первый элемент обработан специальной пропиткой (сухая, замачивание не требуется). Далее нужно выждать время (обычно 10 минут) и промыть элемент в воде. Повторно обрабатывать пропитку не нужно. После высыхания элемент готов к повторному использованию.
Но учтите, что ФТС нужно устанавливать только после полного высыхания, иначе вода попадет в цилиндры. Для ускорения процесса можно использовать самодельную сушилку.
Характеристики
Если долго менять воздушный фильтр ВАЗ-2114, это может вызвать следующие симптомы:
- Снижение мощности двигателя.
- Повышенный расход топлива.
- Пробелы в разгоне.
- Нестабильная работа двигателя на холостом ходу.
- Долгий прогрев двигателя.
Если забит фильтр, машина перестает нормально «тянуть». Конечно, это не похоже на хозяина. Поэтому необходимо ориентироваться на пробег. После 10 тысяч машина требует замены и масла, и воздушного фильтра.
ВАЗ-2114: замена фильтра своими руками
Стоит отметить, что процедура замены достаточно проста и поможет новичкам:
- Теперь открываем капот и находим корпус воздушного фильтра. Это справа от двигателя.
- Далее нам нужно открутить четыре винта по периметру пластиковой крышки.
- Затем кузов поднимается. Перед нами будет виден грязный воздушный фильтр. Они не закреплены — элемент просто сидит в пазах крышки. Так что вытащите его из рук и таким же образом установите новый элемент.
- Рекомендуется очищать внутреннюю часть корпуса от пыли. Для этого используем мягкую тряпку, смоченную в бензине или средстве для мытья окон. Следите за тем, чтобы края светофильтра (оранжевого цвета) находились строго в своих пазах.
- Элемент установлен Гофри вниз. Убедившись, что фильтр плотно установлен в корпусе, крышку закрывают.
- Затягивать винты лучше «крест».
Эта замена воздушного фильтра успешно завершена.
Полезный совет
Производя какие-либо операции по ремонту или техническому обслуживанию, фиксируйте все действия в бортовом журнале (обычный блокнот) с указанием вида операции и пробега, при котором они были произведены. Удержать все в памяти очень сложно – иногда можно забыть о том, на каком пробеге был заменен фильтр, масло и прочие расходники.
Масло в воздушный фильтр на ВАЗ-2114: что делать?
Иногда при замене можно увидеть следы масла на поверхности фильтра.
Это плохой знак. В этом случае возникают следующие проблемы:
- Критический износ поршня колеса (в частности, масла). Таким образом, в системе возникает повышенное давление масла и оно выталкивает его через выпускной клапан.
- Засорение сливного маслоотражателя. Из-за этого частицы масла не могут вернуться обратно в картер.
- Засорен шланг вывода картерных газов. Он входит прямо во впускной патрубок. При нормальной вентиляции газы поступают из картера в дроссельную заслонку. Допускается небольшой масляный налет на стенках трубы. Но если шланг забит, то давление в системе повысится. Масло начнет уходить из всех отверстий, в том числе попадая на воздушный фильтр. Выход – чистка или замена клапана вентиляции картерных газов. При подключенном двигателе его необходимо продуть только в одном направлении.
- Воздушный фильтр Грязный. Как ни странно, но вызвать это явление может грязный элемент. Почему это происходит? Мотору не хватает воздуха, из-за чего он начинает сливать его из любого источника. Это могут быть пары картерного масла. Эта проблема решается установкой нового воздушного фильтра.
БЫТЬ: https://tostpost.com/be/a-tamab-l/38433-pavetrany-f-l-tr-vaz-2114-ap-sanne-zamena.html
Германия: https://tostpost.
