Ваз 2114 ошибки на панели приборов: описание ламп и индикаторов, обозначение значков, фото

описание ламп и индикаторов, обозначение значков, фото

Панель приборов ВАЗ 2114 имеет ряд индикаторов и указателей, показывающих водителю состояние бортовых систем в режиме реального времени.

Содержание

• 1 Обозначение значков на приборной панели автомобиля ВАЗ 2114
  • 1.1 Значки неисправностей
  • 1.2 ВАЗ 2114: сигналы на приборной панели
  • 1.3 Значки датчиков
• 2 Панель приборов ВАЗ 2114: описание ламп и индикаторов
• 3 Коды ошибок на приборной панели ВАЗ 2114

Здесь расположен бортовой компьютер, считывающий показания приборов, и выводящий информацию на экран. Подобная система значительно упрощает обслуживание машины. Если на приборке появляются определенные знаки – поиск неисправности происходит в разы быстрее.

Значки разделяются на несколько групп:

• уведомляющие;
• предупреждающие;
• запрещающие.

Каждая группа имеет собственную зону ответственности, может пересекаться с другими, создавая комбинации, говорящие о сложных поломках.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

На модели с инжектором и мотором 8 клапанов присутствует ряд значков, показывающих водителю возможные поломки или говорящих о необходимости обслуживания отдельных агрегатов автомобиля.

Все три группы сигналов разделены по зоне ответственности. Полная расшифровка символов с фото указана далее.

Значки неисправностей

Группа несет ответственность за индикацию серьезных поломок, вызванных механическими повреждениями и требующими срочного вмешательства. Аргументируется скрупулёзность тем, что в 99% случаев вспыхнувшие лампы значат, что машине необходим срочный ремонт. Наиболее удобно рассмотреть значки в форме таблицы.

ВАЗ 2114: сигналы на приборной панели

Следующая группа не несет ответственности за критические поломки. Основная роль ламп – уведомить водителя о состоянии системы в режиме реального времени.

Значки датчиков

Отдельно следует выделить индикаторы срабатывания датчиков.

Панель приборов ВАЗ 2114: описание ламп и индикаторов

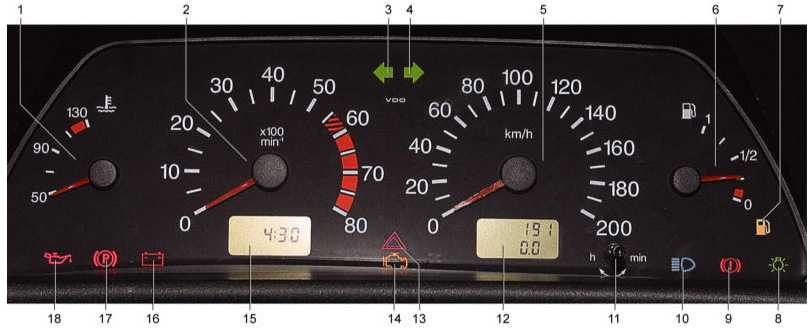

Присутствует умеренное количество ламп и индикаторов, что обусловлено простой конструкцией автомобиля. Все указатели отвечают за отдельный агрегат.

• 1 – стрелочный указатель температуры двигателя. нормальное значение от 80 до 95 градусов Цельсия;
• 2 – тахометр;
• 3/4 – указатели поворотников;
• 5 – спидометр;
• 6 – уровень топлива в бензобаке;
• 7 – в некоторых комплектациях может выглядеть как красная, круглая лампа, говорит о необходимости заправки;
• 8 – обнаружены поломки в задних габаритах;
• 9 – в зависимости от комплектации говорит об износе колодок, падении уровня масла в тормозах;
• 10 – включен дальний свет;
• 11 – клавиша предназначена для настройки часов и сброса суточного пробега;
• 12 – индикаторное табло бортового компьютера;
• 13 – знак аварийной сигнализации;
• 14 – требуется проверить двигатель;
• 15 – часы;
• 16 – критическое падение заряда аккумулятора;
• 17 – износ тормозных колодок;
• 18 – упал уровень масла в двигателе, необходимо пополнить запас жидкости;
• 19 – резерв.

Каждая из лампочек обозначает работу уникального узла.

Важно! В зависимости от комплектации и года выпуска автомобиля, контрольные лампы могут иметь разное значение или внешний вид, для получения точной информации потребуется изучить сервисное руководство машины.

Коды ошибок на приборной панели ВАЗ 2114

При наличии неисправностей в бортовых системах машины, можно воспользоваться методом самодиагностики автомобиля. Ввиду упрощенности конструкции, процедура укажет только на область расположения поломки.

• 1 – барахлит процессор;
• 2 – обрыв проводки или нарушение работы датчика топлива в бензобаке;
• 4 – в бортовых сетях обнаружен резкий перепад напряжения;
• 8 – сильно упало напряжение в проводке машины;
• 13 – датчик кислорода поврежден или нарушена проводка;
• 14/15 – нарушения работы датчиков температуры охлаждающей жидкости;
• 16/17 – перепады напряжения в бортовой цепи;
• 19 – ДПКВ сломан или повреждены силовые магистрали;
• 24 – обрыв спидометра;
• 41 – ДРФ барахлит;
• 51/52 – неверно приходит сигнал от постоянной или оперативной памяти;
• 53 – СО-потенциометр сломан;
• 61 – лямбда-зонд поломан.

Оставить отзыв

Значки на приборной панели автомобиля ВАЗ 2114 🦈 avtoshark.com

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Управлять транспортным средством сложно, не имея представления о состоянии мотора, трансмиссии, тормозов. Связь между узлами и агрегатами авто и водителем осуществляется через сигнализаторы на доске приборов. Как читать значки на приборной панели автомобиля ВАЗ 2114, по умолчанию должен знать каждый владелец.

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять. Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору.

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

• контрольно-измерительные приборы;
• контрольные лампы.

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя. Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач.

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

Обозначение лампочек и индикаторов на панели

Указатели скорости, оборотов КВ, температуры двигателя и остатка топлива относятся к контрольно-измерительным приборам. Кроме них существуют многочисленные значки на панели автомобиля ВАЗ 2114, которые представлены на фото:

Обозначение лампочек и индикаторов на панели

Расшифровка значков в машине на панели управления ВАЗ 2114 следующая:

1. Масленка с каплей – в картере не достает масла. Сигнал о дефиците смазки водитель получает постоянным свечением красной лампочки.
2. Дворники с брызгами – в омывательном бачке почти не осталось жидкости. Оранжевое свечение появляется, когда остается 1 литр.
3. Термометр – ОЖ на минимальной отметке. Сигнализирует желтым.
4. Машина с распахнутой дверцей – не прикрыты двери. Горит красным.
5. Перечеркнутая лампа – проблемы с оптикой. Также водителю следует обратить внимание на стоп-сигнал и на исправность габаритов.
6. Кружок с разбегающимися штрихами – неполадки с тормозами, скорее всего, стерлись колодки.
7. Символ человека с ремнем – экипаж не пристегнут ремнями безопасности.

Другие значки на приборной панели автомобиля ВАЗ 2114 и контрольные лампы:

• Разнонаправленные стрелки вверху – сигнализаторы поворотников, горят зеленым.
• Красный треугольник – требование немедленной аварийной остановки.
• «Чек» – неполадки с мотором.
• Синяя лампа – дальние оптические приборы.
• Зеленая лампа – ближние приборы освещения.

Индикаторы на приборной панели автомобиля

Первые модификации авто «Лады 2114» имеют такие символы:

Читайте также: Особенности замены рулевой рейки на ВАЗ 2109 своими руками

• Канистра с каплей – недостаток моторного смазки.
• «Р», заключенная в кружок, – отключился ручник.
• АКБ – прибор разрядился.
• «!» в кружке – не хватает тормозной жидкости.

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Обозначение кнопок

Клавиш на доске управления немного. Производят они следующие действия (описание кнопок слева направо):

1. Первая — обновляет время и температуру.
2. Вторая – дальние и ближние световые приборы.
3. Третья – задние противотуманки.
4. Четвертая – передние противотуманки.
5. Пятая – активирует подогрев заднего остекления.

Данные, полученные со значков и графических изображений, помогают следить за работой мотора и других важных узлов автомобиля.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

ваз 2114значки на приборной панели

02.07.2021 0

Щиток приборов ваз 2114 отлично выглядит и почти ничем не отличается от

В процессе эксплуатации автомобиля ваз 2114 может возникнуть вопрос относительно приборной панели, особенно когда владелец четырнадцатки решил заняться тюнингом ваз 2114. При неисправности происходит, необходимо знать, как правильно снять и установить приборную панель ВАЗ 2114. Возможно, вам также потребуется настроить панель. Каждая операция имеет свои нюансы, о которых речь пойдет ниже.

В процессе эксплуатации автомобиля могут возникать различные проблемы в приборной панели. Указатели, бортовой компьютер или система могут не работать. В этом случае проверьте предохранитель. Скорее всего, он сгорел. Но в этом нужно убедиться, проверить проводку и заменить ее. Короткое замыкание может вызвать эту проблему.

В щитке приборов ВАЗ 2114, цена которого находится в пределе 15 000 рублей, индикатор расхода топлива и тахометр могут не работать или вообще не работать. Если после проверки контактов ничего не обнаружилось, то стоит сделать сброс. Для этого кнопку сброса держат несколько секунд, а зажигание нужно включить. Если стрелки приборов пошли вверх — значит, с самими приборами все в порядке. Если этого не происходит, значит, в устройствах образовались микротрещины.

Для проверки панели приборов ВАЗ 2114 (фото выше) необходимо снять неисправные приборы и рассмотреть их под лупой. Но для начала нужно снять панель приборов ВАЗ 2114 и провести детальный осмотр. Если на этот раз дефекты не будут обнаружены, то придется разобрать указатели и проверить исправность шестерни. Для замены вышедшей из строя шестерни нужна такая же новая шестерня.

Рекомендуемый артикул: Топливный фильтр Форд Фокус 2 и его замена

Подсветка приборной панели ВАЗ 2114

Заводская светотехника в автомобиле ВАЗ 2114 оставляет желать лучшего. Недостатком подсветки является, прежде всего, большое цветовое разнообразие подсветки, что не очень удобно в использовании. Вывод только один — подсветку панели приборов ВАЗ 2114 нужно улучшать. Хотя многим водителям девяток очень нравится европанель, которая изначально стоит на ВАЗ 2114, поэтому на ВАЗ 2109 панель ВАЗ 2114 при возможности устанавливают.

Для улучшения освещения, чтобы обозначения панели приборов ВАЗ 2114 были более заметными, потребуется разобрать приборную панель и приобрести необходимое количество светодиодов. На разобранной панели необходимо сделать отметки для монтажа новых диодов. Для каждого устройства понадобится определенное их количество. Например, для датчика температуры может понадобиться три лампочки. В специально отведенные места припаяны светодиоды и сопротивления. При этом необходимо соблюдать их полярность и аккуратно притирать головки.

После того, как все диоды были припаяны, нужно снять питание и проверить их работу. Если какая-то из лампочек не загорается, то значит она неисправна или нарушена полярность.

Для подсветки ЖК-дисплея необходимо заменить лампу с цоколем на диодную и сопротивление. Те же манипуляции можно провести с любым индикатором и прибором на панели.

Сборка подсветки панели приборов ВАЗ 2114

Для сборки все провода светодиодов нужно вывести для подключения к плате. Затем нужно соединить оргстекло и корпус наглухо. Сзади эта конструкция соединяется с помощью винтов. Подсветка панели приборов ваз 2114 через табло. Устанавливать его надо, но так аккуратно, чтобы не погнуть стрелки приборов, а точнее их приводы. Все фиксируется винтами. Питание диода припаяно к питанию лампы. Затем наденьте стрелки и установите на ноль.

Рекомендуемая статья: Как не уснуть за рулем в дальних поездках

При необходимости можно скорректировать показания приборов и датчиков с помощью бортового компьютера. Сверху на панель надевается специальный прозрачный козырек. После этого панель приборов возвращается на прежнее место.

Бортовой компьютер ВАЗ 2114: назначение, функции, основные ошибки

С появлением бортового компьютера жизнь обычного автомобилиста значительно улучшилась. Ведь этот прибор позволяет следить за состоянием основных систем и агрегатов автомобиля. В случае поломки автомобиля водитель с помощью БК сможет быстро обнаружить и устранить причину. Какие еще функции выполняет бортовой компьютер ваз 2114, как выбрать и установить устройство в «четырнадцатый»?

Назначение и основные функции бортового компьютера

Основное назначение устройства – своевременное информирование водителя о состоянии различных систем. Современные букмекерские конторы способны выполнять десятки различных задач. Работа автомобильного устройства возможна благодаря его подключению к штатному блоку управления ВАЗ-2114 с помощью диагностической линии.

Благодаря кодированным импульсам на дисплее компьютера отображается следующая информация:

• скорость автомобиля;
• расход воздуха и топлива;
• объем топлива в баке.

Все характеристики красуются прямо перед водителем. На первый взгляд может показаться, что бортовой компьютер на ВАЗ-2114 отображает все то, что ранее имелось на приборной панели. Но, на самом деле, это не совсем так.

Большинство бортовых компьютеров, устанавливаемых в автомобили на заводе, имеют достаточно узкий спектр возможностей и не имеют возможности считывания ошибок. Именно по этой причине многие автовладельцы со временем прибегают к замене штатного БК.

Программное обеспечение любого компьютера в несколько раз превосходит возможности панели управления. Особенно эти возможности влияют на точность отображения различных характеристик. Это далеко не единственное отличие БК от приборной панели. Далее рассмотрим все принципиальные отличия.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и среднем расходе топлива. Эта информация особенно актуальна во время дальних поездок. Плюс БК умеет следить за температурой различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о возможности образования льда на дороге. Всех этих способностей лишена панель приборов.

Основной задачей любого БК является сбор наиболее важных параметров систем автомобиля, обработка данных и выдача итоговой информации в доступной для водителя форме.

Совершенно очевидно, что с таким помощником любая поездка станет безопаснее, удобнее и экономичнее в плане затрат на топливо. Также опытные автолюбители знают, что спидометр любого автомобиля рассчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на автомобиль колеса большего диаметра, реальная скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер защитит от подобных происшествий, в отличие от пульта управления.
