Установка уровня топлива в карбюраторе солекс 21083: Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля.

Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.

Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

См. «Как снять верхнюю часть — крышку карбюратора Солекс».

— Измеряем расстояние от верхнего края поплавковой камеры до поверхности бензина

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется.

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора до поверхности бензина.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

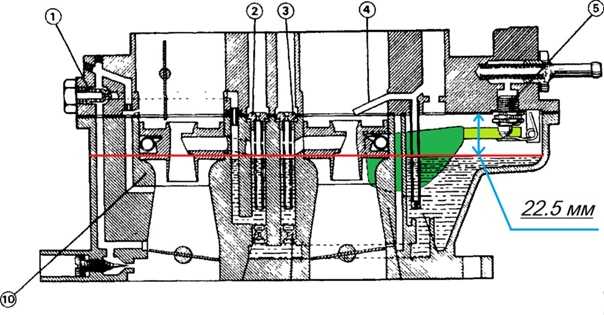

Измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

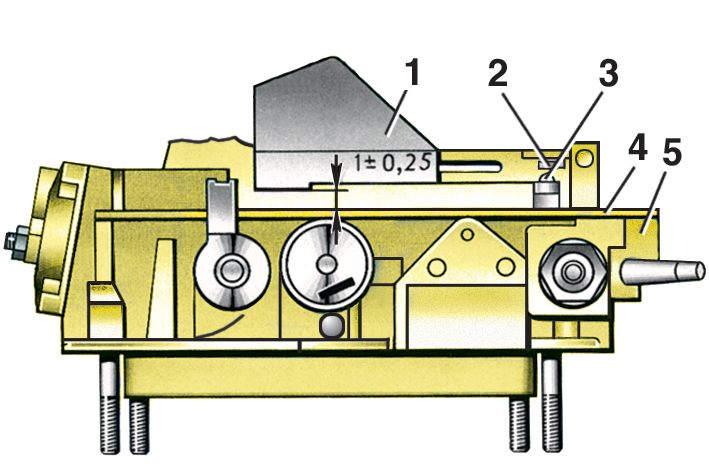

Установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на нашем сайте).
hr>
Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

Установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

См. «Проверка поплавков в поплавковой камере карбюратора Солекс».

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков не должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

Установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла  каждого из поплавков.

Измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.

Установка полного хода поплавка на карбюраторе Солекс

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Примечания и дополнения

— Проще всего отрегулировать уровень топлива в поплавковой камере при помощи специально изготовленного шаблона. Подробно о нем см. «Шаблон для регулировки уровня топлива Солекс».

Регулировка уровня топлива в поплавковой камере карбюратора Солекс при помощи шаблона

Еще статьи на сайте по регулировке карбюратора Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Регулировка пускового устройства карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс

— Признаки (симптомы) низкого уровня топлива в карбюраторе

Подписывайтесь на нас!

Регулировка уровня топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

Неправильно установленный уровень топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083 может явиться причиной целого ряда неисправностей в работе двигателя автомобиля.

Например, того, что двигатель автомобиля не запустится вовсе (как холодный так и горячий). Возможен «провал» при нажатии на педаль «газа», потеря мощности и приемистости, повышенный расход топлива, свечи зажигания будут «залиты».

Чтобы устранить перечисленные неисправности или предупредить их возникновение отрегулируем уровень топлива на предварительно снятой «крышке» карбюратора. Самостоятельная регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс — операция несложная, не требует специального инструмента, приспособлений и определенных навыков в ремонте.

Видео по теме

Чистка и регулировка карбюратора ВАЗ 2108, 2109

https://atlib.ru/video/chistka-regulirovka-i-proverka-karbyuratora-vaz-2108-2109—859

Инструменты для регулировки уровня топлива

— линейка или штангенциркуль
— щуп, тонкое сверло, или отрезок проволоки ( диаметром 1 мм )
— небольшие плоскогубцы

Регулировку проводим не снимая карбюратор с двигателя автомобиля. Нам потребуется только его верхняя часть (крышка).

Подготовительные работы

— Снимаем корпус воздушного фильтра

Для этого отворачиваем по центру ключом на 10 мм гайку крепления крышки корпуса, отщелкиваем 4 защелки, ослабляем хомут шланга вентиляции и снимаем шланг, вынимаем фильтрующий элемент, отворачиваем ключом на 8 мм четыре гайки на шпильках, крепящие корпус воздушного фильтра к карбюратору, снимаем корпус фильтра вместе с гофрированным патрубком подведения теплого воздуха в фильтр (если он есть).

Снятие корпуса воздушного фильтра на двигателе ВАЗ 21083 с карбюратором Солекс ДААЗ 21083

— Снимаем крышку карбюратора

Ослабляем хомуты на топливных шлангах и снимаем их со штуцеров карбюратора, снимаем провод с вывода электромагнитного клапана, отворачиваем крестовой отверткой пять винтов крепления крышки к корпусу.

Снятие верхней части — «крышки» карбюратора 2108, 21081, 21083 Солекс

Аккуратно приподнимаем крышку карбюратора вверх, стараясь не задевать поплавками за стенки поплавковой камеры. Подробнее см. «Как снять верхнюю часть — крышку карбюратора Солекс».

— Переворачиваем крышку поплавками вверх и ставим на горизонтальную поверхность

Выпавшие винты крепления стараемся не потерять.

Перевернутая верхняя часть («крышка») карбюратора 2108, 21081, 21083 Солекс

Проверка правильности положения деталей поплавковой камеры

— Проверяем положение поплавков

Их боковые поверхности должны быть параллельны отпечатку стенок поплавковой камеры на картонной прокладке крышки. Если параллельности нет, то разводим или наоборот сводим поплавки и добиваемся их точного расположения относительно отпечатка.

Проверка параллельности поплавков на карбюраторе 2108, 21081, 21083 Солекс

В результате поплавки свободно перемещаются в поплавковой камере и не задевают за ее стенки.

Язычок на  рычагах поплавков должен слегка утапливать демпфирующий шарик игольчатого клапана карбюратора и быть параллельным оси игольчатого клапана.

— Замеряем расстояние между картонной прокладкой и выступом на каждом поплавке

Делаем это при помощи щупа, тонкого сверла или куска проволоки (диаметр 1 мм). Должно быть 1±0,25 мм.

Измерение зазора между поплавками и картонной прокладкой крышки карбюратора 2108, 21081, 21083 Солекс

Если это расстояние больше или меньше требуемого значит уровень топлива в поплавковой камере выставлен неверно и следует провести следующую регулировку.
См. «Проверка поплавков в поплавковой камере карбюратора Солекс».

hr>

Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс ДААЗ

При снятой крышке карбюратора мы должны увидеть такую картину. В поплавковых камерах уровень топлива должен быть на уровне красных линий (на изображении). Это приблизительный уровень. Можно замерить глубину топлива. Она должна составлять 29±1 мм. Измерение стоит проводить сразу после снятия крышки карбюратора, пока не испарился бензин. Следует еще раз отметить, что это приблизительный уровень.

Приблизительный уровень топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

Некоторые ремонтники ориентируются по этим условным линиям на ребрах поплавковых камер для выставления уровня топлива в поплавковой камере. Они произвольно, без всяких измерений, подгибают или отгибают язычок на рычаге поплавков, периодически подкачивая топливо в поплавковую камеру чтобы добиться необходимого уровня при снятии крышки. По нашему мнению этот метод вполне приемлем, но для достижения более точных и правильных результатов стоит все же провести стандартную регулировку. По крайней мере она рекомендована заводом и несложна.
Регулировку проводим в два действия на перевернутой, расположенной горизонтально крышке карбюратора.

1. Регулируем высоту поплавков.

Берем штангенциркуль и выдвигаем его глубиномер на 34 мм. Прикладываем его к картонной прокладке крышки карбюратора и измеряем расстояние от верхней части  каждого поплавка до этой самой прокладки. Оно должно составлять те самые отмеренные 34 мм. Если это не так, то подгибаем рычаги и язычок добиваясь искомой цифры.
Если нет штангенциркуля можно воспользоваться линейкой.

Измерение расстояния от верхней точки поплавков до прокладки на карбюраторе 2108, 21081, 21083 Солекс при помощи штангенциркуля

2. Регулируем полный ход поплавков.

Берем линейку и ставим ее вертикально рядом с одним поплавком. Замеряем расстояние до нижнего угла поплавка.

Измеряем расстояние от нижнего угла поплавков до картонной прокладки на карбюраторе 2108, 21081, 21083 Солекс при помощи линейки

Далее приподнимаем поплавок вверх. Нижний угол поплавка должен подняться еще на 15 мм. Это и будет полный ход поплавка. Например, 10 мм + 15 мм = 25 мм — высота подъема нижнего угла поплавка (все цифры условные).

Поднимаем поплавок и измеряем расстояние от нижнего края поплавка до прокладки крышки на карбюраторе 2108, 21081, 21083 Солекс

Повторяем операцию для второго поплавка. Если ход не соответствует 15 мм, то  подгибаем задний выступ (язычок) на рычагах поплавков.

Язычок, который следует подгибать при регулировке полного хода поплавков

Примечания и дополнения

После окончания регулировки проверяем ее правильность.

Поворачиваем крышку карбюратора строго горизонтально, убеждаемся, что шарик на игле не утоплен язычком на рычагах поплавков. Смотрим, чтобы линии подштамповки на боках поплавков были параллельны плоскости крышки. Параллельность есть — значит все сделано правильно.

Проверка правильности регулировки уровня топлива по параллельности подштамповки на поплавке и плоскости крышки на карбюраторах 2108, 21081, 21083 Солекс

Если регулировка проведена правильно, а параллельности нет, то значит, что неисправна игла — западает демпфирующий шарик на ее конце. Игольчатый клапан в этом случае стоит заменить, а регулировку уровня топлива провести заново.

— На игольчатый клапан вообще стоит обратить внимание и при малейших подозрениях на неисправность менять, иначе проведенная регулировка не принесет желаемого результата (например, при правильно выставленных размерах все равно будет наблюдаться перелив топлива). Статья про проверку игольчатого клапана: «Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс».

— После всех проведенных операций собираем карбюратор в обратной последовательности. При необходимости регулируем обороты холостого хода .

— Можно попробовать отрегулировать уровень топлива, положение поплавков при помощи самостоятельно сделанного шаблона. Такой метод описывается во многих руководствах по ремонту карбюраторов. Шаблон изготавливаем из подручных материалов (например, металлической или пластмассовой пластины). Приложив его к перевернутой крышке карбюратора проверяем зазор между поплавками и шаблоном. Должно быть 1 мм. Если это не так подгибаем язычок или рычаги и выдерживаем требуемый зазор.

Самостоятельно изготовленный шаблон регулировки уровня топлива в поплавковой камере карбюратора 2108. 21081, 21083 Солекс с размерами

Пример использования шаблона при установке уровня топлива в поплавковой камере

Применение шаблона для измерения уровня топлива в поплавковой камере карбюратора Солекс

Еще статьи по регулировке карбюратора 2108, 21081, 21083 Солекс

— Как установить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций (альтернативный вариант регулировки автора Lysii)

— Регулировка оборотов холостого хода двигателя с карбюратором 2108, 21081, 21083 Солекс

— Регулировка привода воздушной заслонки («подсоса») карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Подписывайтесь на нас!

Регулировка карбюратора «Солекс 21083».

Карбюратор «Солекс 21083»: устройство регулировки и настройки

В этой статье вы узнаете, как происходит регулировка карбюратора «Солекс 21083». Самостоятельно выполнить эту работу относительно быстро. Если, конечно, не собираются производить какие-либо улучшения (тюнинг) системы впрыска топлива. Стоит отметить, что карбюраторная система питания заключается в правильном смесеобразовании для последующей подачи в цилиндры двигателя. И от того, насколько хорошо работает это устройство, зависит техническое состояние автомобиля. Что касается карбюратора 21083, то это очень надежное устройство, которое может служить без настроек достаточно долго. При условии, что режим работы близок к идеальному.

Основная информация

Карбюраторы «Солекс» могут быть разными, но по сути на ВАЗ-21083 установлена ​​базовая конструкция. В нем используются диффузоры минимального сечения. Стоит отметить, что эти углеводы можно использовать только на транспортных средствах, объем которых не более полутора литров. Также следует отметить, что этот карбюратор можно установить на двигатель ВАЗ-2108 и подобные, но моторы легковые «классической» серии. На них легко установили карбюратор «Солекс 21083». Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Есть очень большая площадка для разгула фантазии, если вы собираетесь провести тюнинг системы впрыска. Можно расточить карб под другой диаметр диффузоров. Что касается установки двигателей, объем которых составляет три литра, то это делать не рекомендуется, так как при высокой частоте вращения коленчатого вала он не способен нормально работать. И не поможет регулировка карбюратора «Солекс 21083», так как он не рассчитан на моторы с большим объемом. Также следует учесть, что карбюраторные восьмерки делают бедную смесь. Поэтому при установке на другие моторы вам понадобится произвести подбор форсунок и заменить их

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Пусковые регулировки

Отметим, что настройка карбюратора «Солекс 21083» начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно провести эту процедуру, вам понадобится специальный шаблон. Положение поплавков должно быть на определенном расстоянии от крышки. После этого можно переходить к настройке скорости холостого хода. Для этого нужно полностью закрутить винт, регулирующий качество смеси. Затем поверните его на пять-шесть оборотов. После откручиваем винт, регулирующий количество смеси, добиваясь исчезновения разрежения в трубке, соединяющей карбюратор и трамблер. Далее нужно резко нажать на педаль акселератора, чтобы проверить, работает ли двигатель на переходных режимах, если так настроен карбюратор «Солекс 21083». Схема элементов и узлов этого устройства приведена в статье.

Установите холостой ход

Затем обратите внимание на тахометр. Должно быть около 800 об/мин. Если у вас есть номер винта, уменьшите скорость, выкручивая его. В том же случае, если скорость вращения ниже 800 об/мин, раскручивать качественную шнековую смесь до тех пор, пока двигатель не нормализует свою работу. Но регулировка карбюратора «Солекс 21083» не закончена. В вашу задачу входит максимальное обеднение рабочей топливно-воздушной смеси. Обратите внимание, что при закручивании смеси шнек становится бедным. Следовательно, это отражается на уровне СО2. Теперь нужно вкрутить номер, чтобы добиться нормальной скорости. Если речь идет о теплом цикле года, то его следует устанавливать в пределах 800-900 об/мин. Зимой лучше увеличить это значение примерно на 100 об/мин.

Выбор и установка форсунок

На этом все настройка карбюратора «Солекс 21083» завершена, теперь можно поговорить еще об одном важном моменте. Для карбюраторной Лады-2108 нужно подобрать жиклеры, и обязательно учитывать объем двигателя. Чем выше показатель, тем меньше должно быть насадок. А причина в том, что при большем объеме увеличивается воздух, проходящий через диффузор. Следовательно, это сказывается на расходе бензина. Чтобы подобрать на карбюратор «Солекс» нужные форсунки, необходимо следовать определенному алгоритму.

Первым делом рекомендуется подобрать бензиновую форсунку. Только когда им нужно сделать отбор воздуха. И в первую очередь это подбор устройства для первичной камеры, после – вторичной. Обратите внимание, что насадкой запрещено чистить металлические предметы. В противном случае они станут бесполезными. Если вы решили установить новый карбюратор «Солекс 21083» (его цена – около 3000 руб.), обязательно выполните регулировку с применением специального оборудования.

Усиления карбюратора

Очень часто производится тюнинг карбюраторов, что заканчивается повышением эффективности работы этого механизма. В частности, автомобилисты часто снимают электропривод для работы на холостом ходу. Конечно, в этом случае увеличивается расход бензина примерно на 5 процентов. Зато увеличивается общая мощность двигателя. Также может помочь установка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Благодаря этому можно снизить вероятность того, что топливно-воздушная смесь будет слишком бедной в режиме повышенной мощности. А также с помощью игольчатого клапана из резины, чтобы уровень бензина оставался максимально стабильным. Еще можно заменить форсунки карбюратора «Солекс 21083», это позволит увеличить мощность. Однако вырастет и расход бензина.

Более серьезная доработка

Карбюраторы автомобилей очень часто производят «подрезку» дроссельной заслонки. Для этого необходимо в дроссельной заслонке сделать отверстия, диаметр которых несколько меньше, чем было изначально. Это также значительно снижает уровень CO2 в выхлопных газах. Но, с другой стороны, при работе на холостом ходу уровень СО2 остается прежним, он работает в штатном режиме карбюратора «Солекс» 21083. Устройство его только становится таким, что смесь распределяется более равномерно. И вы получаете экономию бензина, пусть и небольшую. Макс может снизить расход бензина на два процента. После полировки диффузоров реально снизить потери на аэродинамику. Конечно, для достижения максимального эффекта их необходимо отполировать практически до зеркала. Это доработка, которая улучшит конструкцию карбюратора «Солекс». С другой стороны, этот элемент системы питания очень стабилен, даже без настройки работает отлично. Однако иногда требуется регулировка карбюратора «Солекс 21083».

Заключение

В заключение хотелось бы подытожить все сказанное выше. На автомобилях желательно содержать в чистоте топливную систему и подачу воздуха. Этого времени достаточно для смены фильтров бензинового и воздушного. Также следует отметить, что чрезмерный износ двигателя – это увеличение вероятности того, что вентиляционная трубка начнет проникать в коксовую камеру карбюратора. Если двигатель на вашем автомобиле требует ремонта, сделайте это. Если нет возможности снять его с патрубка сапуна корпуса воздушного фильтра. Направьте его под картер двигателя на оставшиеся в топливной системе газы. Но все же не стоит затягивать с капитальным ремонтом. Необходимо провести ремонт и дефектовку всего вспомогательного оборудования. Не стоит менять форсунки карбюратора «Солекс 21083» тюнинг, если двигатель заглох.

БЫТЬ: https://tostpost.com/be/a-tamab-l/19988-regulyavanne-karbyuratara-soleks-21083-karbyuratar-soleks-21083-prylad.html

Германия: https://tostpost.

com/de/autos/19996-einstellung-der-vergaser-solex-21083-vergaser-solex-21083-die-vorricht.html

ES: https://tostpost.com/es/coches/20014-ajuste-del-carburador-soleks-21083-el-carburador-soleks-21083-el-dispo.html

КК: https://tostpost.com/kk/avtomobil-der/19983-retteu-karbyurator-soleks-21083-karbyurator-soleks-21083-ryl-y-retteu-.html

PL: https://tostpost.com/pl/samochody/19961-regulacja-ga-nika-soleks-21083-ga-nik-soleks-21083-urz-dzenie-regulacj.html

PT: https://tostpost.com/pt/carros/19956-ajuste-do-carburador-soleks-21083-carburador-soleks-21083-o-dispositiv.html

ТР: https://tostpost.com/tr/arabalar/19992-ayar-karb-rat-r-soleks-21083-karb-rat-r-soleks-21083-cihaz-ayar-ve-tun.html

Великобритания: https://tostpost.com/uk/avtomob-l/19980-regulyuvannya-karbyuratora-soleks-21083-karbyurator-soleks-21083-prist.html

Устройство, регулировка, цена / Paulturner-Mitchell.com

Самая популярная модель карбюратора на автомобилях ВАЗ-21083 — «Солекс». Большинство автомобилей 8-го и 9-го семейств выпускались с двигателями, имеющими карбюраторную систему впрыска. В начале 2000-х впервые был внедрен инжекторный впрыск. Карбюраторы этой модели очень легко регулируются, тонкой настройки почти нет, в конструкции не предусмотрены сложные узлы и механизмы. В статье мы рассмотрим все детали, которые есть у карбюратора «Солекс 21083».

Конструкция карбюратора

Карбюраторы ДААЗ-2108 начали использовать автомобили ВАЗ в середине восьмидесятых годов. Самой первой машиной, на которую их устанавливали, была модель ВАЗ-2108. Они работали с моторами 1,1 и 1,3 литра. После запуска в производство автомобилей с двигателями 1,5 литра появились карбюраторы «Солекс 21083». Цифровое обозначение говорит о том, что устройство устанавливается на двигатели ВАЗ-21083, объем которых составляет полтора литра.

Основное назначение карбюратора — приготовление горючей смеси бензина и воздуха, обеспечивающей нормальную работу двигателя вне зависимости от нагрузок и числа оборотов.

Конструктивно карбюратор состоит из нескольких элементов:

1. Основной корпус, в котором расположены экономайзер, система ХХ, главный дозатор, различные диффузоры, ускорительный насос.
2. Крышка, в которой находятся поплавки, клапан холостого хода, пусковое устройство, воздушная заслонка.

Карбюратор двухкамерный, в основной дозирующей системе расположены жиклеры. Они установлены в ячейках посередине, внутри корпуса. В верхней части были установлены воздушно-реактивные сопла системы дозирования. В конструкции предусмотрен небольшой агрегат, подогревающий топливную смесь. К нему подсоединяются шланги, идущие от патрубков системы охлаждения. В нижней части корпуса расположены два дроссельных клапана, которые попеременно открываются. Открытие заслонок происходит последовательно, с помощью рычагов. На крышке есть два патрубка, которые предназначены для подачи бензина и слива излишков масла обратно в бак.

Подбор жиклеров к карбюратору «Солекс»

В продаже имеются комплекты для ремонта. Состоят из воздушных и топливных форсунок вторичной и первичной камер. Существует несколько видов ремкомплектов, которые могут работать с разными двигателями. Все зависит от сечения диффузоров. В некоторых случаях будет намного лучше купить карбюраторный ВАЗ. Цена нового около 4000 руб.

Так как данный тип карбюратора можно устанавливать на двигатели других автомобилей, то при использовании стандартных жиклерных форсунок их сечения недостаточно. У двигателя потребность в топливно-воздушной смеси одна, а карбюратор делает ее совсем с другой пропорцией. Для улучшения разгона и динамики можно установить жиклер большого сечения.

Но при этом значительно увеличивается расход бензина. Также необходимо знать, что установка таких форсунок не гарантирует 100% положительный результат. Вы правильно сделаете, если не будете экспериментировать, а просто установите комплект на карбюратор, предназначенный для этого двигателя.

Недостаточная мощность двигателя: причины

Если на двигатель ВАЗ-21083 установлен карбюратор, то лучше использовать форсунки, разработанные специально для него. Если даже при установке форсунок большого диаметра разгон машины слабый, причин может быть несколько:

1. Недостаточный уровень компрессии в цилиндрах двигателя.
2. Момент зажигания слишком ранний или поздний.
3. Некачественные свечи зажигания или их выход из строя.
4. Повреждение высоковольтных проводов.
5. Нарушение трамблера зажигания.

Существует множество причин, по которым двигатель не развивает необходимую мощность. Для их выявления потребуется провести тщательный осмотр автомобиля и диагностику всех узлов.

Возможна ли установка карбюратора Солекс на другие двигатели?

Целесообразность установки карбюратора «Солекс21083» на другие модели автомобилей весьма сомнительна, так как экономия небольшая. И то только тогда, когда водитель едет аккуратно и резко не разгоняется. По этой причине лучше всего устанавливать тот карбюратор на двигатель, с которым он будет работать максимально идеально. Также необходимо выбрать из предложенного заводом. На карбюраторе «Солекс 21083» регулировку провести несложно, а вот добиться идеальной работы на двигателях с большим объемом проблематично.

Перед покупкой обратите внимание на производителя ремкомплекта. Очень часто попадаются китайские дешевые товары, не отличающиеся качеством. Диаметр сечения жиклера может отличаться от заявленного значения, поэтому карбюратор будет работать некорректно. Покупайте для карбюратора «Солекс 21083» жиклеры, входящие в ремкомплекты, только у проверенного производителя, зарекомендовавшего себя с хорошей стороны.

Как производить регулировку

На карбюраторах «Солекс 21083» можно производить только три регулировки:

1. Установите необходимый уровень топлива в поплавковой камере.
2. Установить частоту вращения коленчатого вала на холостом ходу.
3. Изменить состав топливовоздушной смеси с помощью винта качества.

Последняя настройка очень проста. Ее может сделать каждый. Для этого двигатель прогревается до рабочей температуры, и с помощью винта количества смеси устанавливается частота вращения коленчатого вала на уровне 800 об/мин. Дальнейшие действия такие:

1. Винт качества вкручивается до тех пор, пока число оборотов коленчатого вала не начнет значительно уменьшаться. Работа двигателя будет прерывистой.
2. Затем винт поворачивают на один оборот, чтобы двигатель начал нормально работать. Если сильно открутить этот винт, резко возрастет расход бензина.

В противном случае необходимо стабилизировать работу двигателя винтом.

Неисправность системы холостого хода

У карбюратора «Солекс 21083», регулировка которого рассматривается в статье, иногда возникает одна проблема. Это невозможность корректировать обороты холостого хода с помощью винта качества смеси. Причин такого поведения:

1. Электромагнитный клапан находится в электромагнитном клапане.
2. Газ не течет по неработающим каналам.
3. Неисправность электромагнитного клапана.

Для проверки работоспособности электроклапана необходимо выполнить ряд действий:

1. Остановить двигатель и снять провод с контакта на клапане.
2. Отвинтить электрический клапан.
3. При необходимости снимите жиклер с помощью плоскогубцев.
4. Включите зажигание.
5. Соедините провод с контактом на клапане, прикрепите корпус к земле.

Если раздался щелчок, и шток клапана просел, освободив отверстия в жиклере, то проблем с устройством нет. В противном случае необходимо установить новый электромагнитный клапан. Очень часто падают мелкие соринки, поэтому приходится продувать струю. Работу электромагнитного электромагнитного клапана можно проверить, если снять провод с наконечника при работающем двигателе. Двигатель должен практически мгновенно заглохнуть, значит, механизм исправен.

Установка уровня бензина в поплавковой камере

Для того, чтобы подача и расход топлива были сбалансированы топливной системой, необходимо настроить уровень поплавка.
