Система впрыска Common Rail
Система впрыска Common Rail – это современная система впрыска дизельных двигателей. Работа системы Common Rail заключается в подаче топлива к форсункам от топливной рампы. Система впрыска была разработана специалистами фирмы Bosch.
Система Common Rail обеспечивает снижение расхода топлива, уменьшает шум работы дизельного двигателя и снижает выброс отработавших газов в атмосферу. Основное преимущество системы Common Rail — широкий диапазон регулирования давления топлива и момента начала впрыска, чего удалось достичь благодаря разделению процессов создания давления и впрыска.

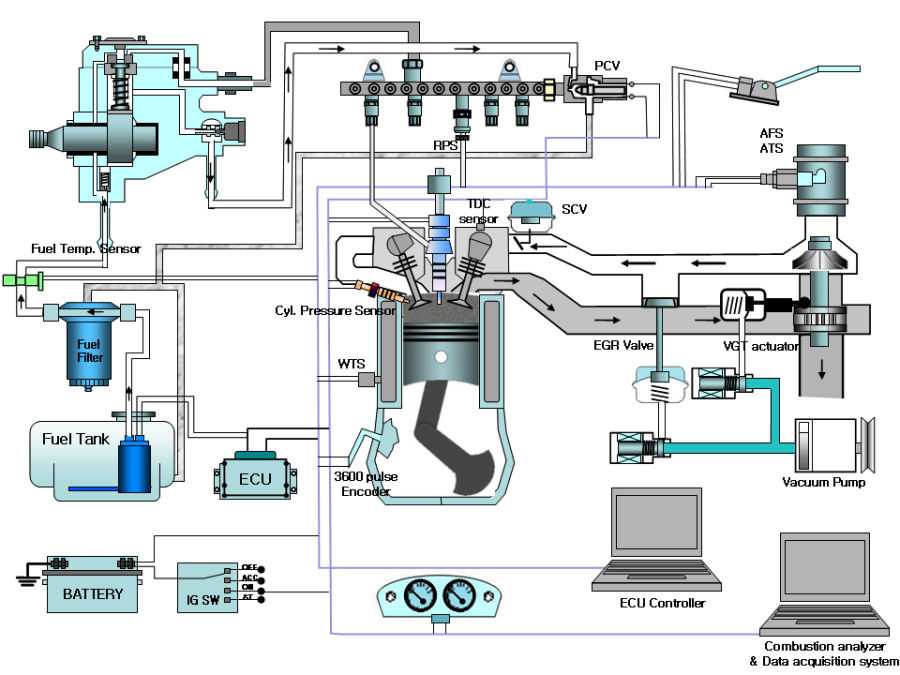

Устройство системы впрыска Common RailСистема впрыска Common Rail представляет собой контур высокого давления системы питания дизельного двигателя. Дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail состоит из: топливного насоса высокого давления (ТНВД), дозирующего клапана, регулятора давления топлива, топливной рампы и форсунок.
1 — топливный бак; 2 — топливный фильтр; 3 – топливный насос высокого давления; 4 – топливопроводы; 5 — датчик давления топлива; 6 — топливная рампа; 7 — регулятор давления топлива; 8 – форсунки; 9 — электронный блок управления; 10 — сигналы от датчиков; 11 — усилительный блок.
ТНВД предназначен для образования высокого давления топлива в топливной рампе. На современных автомобиля применяют ТНВД плунжерного типа. Регулятор давления изменяет подачу топлива к ТНВД в зависимости от режима работы двигателя.
Дозирующий клапан топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.
Топливная рампа служит для накопления и поддержания высокого давления топлива, балансировки колебаний давления, распределения топлива по форсункам.
Форсунка — элемент системы впрыска, который отвечает за впрыск топлива в камеру сгорания двигателя.
Форсунки соединены с топливной рампой топливопроводами высокого давления. В системе Common Rail применяются пьезофорсунки и электрогидравлические форсунки.
Управление системой впрыска Common Rail осуществляет электронная система управления в дизеле, которая состоит из датчиков электронного управления.
Основные исполнительные механизмы системы впрыска Common Rail: форсунки, дозирующий клапан и регулятор давления топлива.
Как работает система впрыска Common RailНа блок управления двигателя подается сигнал от датчиков, благодаря которым регулируется необходимое количество топлива, которое подается топливным насосом высокого давления через клапан дозирования топлива. ТНВД накачивает топливо в топливную рампу.
В определенный момент блок управления двигателем подает команду открытия клапана форсунки. Таким образом, блок управления управляет системой впрыска в зависимости от режимов работы двигателя.
Чтобы добиться высокой эффективности работы двигателя в системе Common Rail применяют многократный впрыск топлива на протяжении одного цикла работы двигателя.
Виды впрысков: предварительный впрыск, основной впрыск и дополнительный впрыск.
- два предварительных впрыска — на холостом ходу;
- один предварительный впрыск — при повышении нагрузки;
- предварительный впрыск не производится — при полной нагрузке.
Основной впрыск реализует работу двигателя.
Дополнительный впрыск производится для регенирации сажевого фильтра за счет повышения температуры отработавших газов.
Система следует следующему принципу, чем выше давление, тем больше топлива можно впрыснуть в цилиндр за один и тот же промежуток времени, что приведет к увеличению мощности.
Топливная система COMMON RAIL – что это такое?
COMMON RAIL – это дизельная топливная система нового поколения, получившая широкое распространение в связи с ужесточением экологических норм. Помимо снижения уровня токсичности выхлопа, этот тип впрыска позволяет обеспечить требуемую мощности двигателя при минимальной подаче топлива.
В дословном переводе «common rail» читается как «единая магистраль». Рассмотрим основные отличия, принцип работы и особенности конструкции системы.
Особенности
Одним из наиболее явных отличий топливной системы Common Rail является наличие общей магистрали, расположенной между форсунками и ТНВД, выполняющей функцию аккумулятора горючего. В отличие от схемы, в которой насос напрямую распределял смесь по форсункам, в данной конструкции его роль ограничивается закачиванием дизеля в трубопровод. Еще одной особенностью является электронная система управления дозирования топлива в распылителях.
Однако основным отличием системы нового поколения является значительно более высокое давление впрыска, которое определяет качество и равномерность распределения факела. Этот фактор является ключевым аспектом формирования смеси и ее последующего возгорания, что и определяет эффективность работы двигателя. Так, использование современных топливных систем Common Rail позволяет обеспечить почти до 40% прироста мощности дизельного двигателя при одновременном уменьшении уровня шума и расхода горючего до 15%.
Помимо этого увеличивается и крутящий момент силового агрегата.
Высокая технологичность конструкции обуславливает требовательность данной системы впрыска к качеству горючего. Мелкие абразивные частицы, попавшие в топливную магистраль, могут вывести из строя аппаратуру, изготовленную с высокой точностью.
Принцип работы топливной системы Common Rail
Принцип действия топливной системы Common Rail заключается в подаче горючего к распылителям от рампы, которая выполняет функцию предварительного аккумулятора высокого давления. Схема работы оборудования схожа с технологией старых топливопроводов. Насос подкачки забирает дизель из бака и отправляет к ТНВД, который нагнетает давление в магистрали и снабжает горючим распылители, в необходимый момент впрыскивающим его в цилиндры.
Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.
- Топливоподкачивающий насос.
- Топливный фильтр.
- Топливный насос высокого давления.
- Клапан дозировки.
- Датчик давлений топлива в рампе.
- Аккумулятор высокого давления – топливная рейка.
- Регулятор давления (контрольный клапан).
- Инжекторы.
Электронное управление позволило организовать двухступенчатую схему подкачки строго дозированных порций топлива. На первом этапе в камеру поступает минимально необходимая доза (порядка 1 мг), воспламенение которой повышает температуру в замкнутом объеме, после чего в него впрыскивается основная часть горючего. Такая схема дает возможность обеспечить плавное нарастание давления в камере, вследствие чего силовой агрегат функционирует мягче и значительно снижается уровень шума при его работе.
На основании поступающих от датчиков данных система определяет необходимое количество топлива, которое забирается из бака через дозирующий клапан. Таким образом, топливо вначале попадает в насос, а через него – во «временный аккумулятор».
Использование разделенного цикла воспламенений в дизельных топливных системах позволяет поднять крутящий момент на низких оборотах коленвала до 25% при одновременном уменьшении потребления горючего на 20%. Помимо этого, понижается степень выхода сажи в выхлоп, а звук работы двигателя становится значительно тише.
Конструкция
Конструктивно топливная система двигателя Common Rail является контуром высокого давления, который представляет собой сложный комплекс из нескольких взаимосвязанных узлов.
ТНВД. Этот агрегат предназначен для нагнетания давления в горючем. Так как в дизельном двигателе обороты коленвала регулируются не дроссельной заслонкой, а объемом подаваемого топлива, то ТНВД является одним из наиболее важных элементов в конструкции силового агрегата.
Клапан и регулятор. Клапан предназначен для дозирования порции горючего, поступающего к насосу и конструктивно представляет собой деталь ТНВД. Регулятор давления размещается в топливной магистрали и управляет работой силовой установки в зависимости от нагрузки на нее.
Рампа. Эта деталь обладает широким функционалом и выполняет роль аккумулятора горючего, а также распределяет его по форсункам и смягчает перепады давления в жидкости.
Форсунки. В отличие от бензиновых аналогов, конструкция данного типа распылителей рассчитана на значительно более высокое давление. Помимо этого, форсунки Common Rail управляют объемом топлива, которое поступает непосредственно в цилиндр.
В современных двигателях используются два типа распылителей:
- Электрогидравлические. В конструкциях данного типа подача топлива осуществляется работой электромагнитного клапана.
- Пьезофорсунки. В конструкциях данного типа дозированием горючего управляют специальные кристаллы, на порядок повышающие скорость отклика на управляющие сигналы.
Перспективы развития
Технологический потенциал топливной системы Common Rail дал новый импульс развитию дизельных двигателей в условиях перманентно повышающихся стандартов по токсичности. Благодаря контролю высокоточной электроники и значительному давлению при впрыске сгорание смеси происходит с максимальной отдачей, что обеспечивает оптимальную работу силового агрегата на каждом из режимов работы. Дальнейшее технологическое развитие системы напрямую связано с повышением норм экологической безопасности.
Все, что вам нужно знать о системе впрыска Common-Rail — TrueNorth
Написано гостевым пользователем
Использование более новых двигателей дает значительные преимущества, когда речь идет об экономии топлива.
Однако, как мы знаем, не у всех есть ресурсы для работы с новым оборудованием. Если вы столкнулись с более старой техникой, в этой статье излагаются передовые методы обслуживания этих систем и объясняется, почему более новые и более эффективные тракторы могут быть полезны для вашего бизнеса. Как говорит писатель Джон Бакстер, в конце концов, такие знания делают сидение за кофейной стойкой на стоянке для грузовиков и общение с другими водителями более увлекательным. 😁
Первая система Common-Rail: ACRS
До 2007 года американские производители двигателей единогласно использовали топливные форсунки с приводом от распределительного вала. Однако в 2007 году Detroit Diesel заменил Series 60 и был увеличен до 14 литров с помощью DD15. У DD15 была революционная система впрыска под названием «ACRS» или Amplified Common Rail System.
Система Common Rail не была совершенно новой концепцией — такие системы использовались на первых судовых дизелях. Но насос-форсунки взяли верх из-за высокого давления, которое они создают внутри твердого металлического корпуса, а не тонкой металлической трубы.
Немецкие инженеры знали, что традиционные формы для литья под давлением никогда не будут эффективны в будущем, и они также знали, что металлургия — наука о том, как делать металлы легкими и прочными, — прошла долгий путь. Они поняли, что новая система впрыска может решить один недостаток насос-форсунок — их склонность работать лучше всего только при более высоких оборотах.
В насос-форсунках используются плунжеры, подобные длинным поршням, для проталкивания топлива через крошечные отверстия или «отверстия», просверленные в чашке в нижней части блока. Плунжеры приводятся в движение кулисными рычагами распределительного вала. Это означает, что определенное количество топлива поступает в двигатель на каждые, скажем, 3 градуса поворота коленчатого вала, что согласуется с исходной дизельной идеей о постепенном введении топлива по мере опускания поршня. Эти форсунки могут делать удивительные вещи, и при оборотах, приближающихся к 1800 оборотам в минуту, регулируемым для двигателей той эпохи, они могут быстро создавать давление более 30 000 фунтов на квадратный дюйм (для давления в фунтах на квадратный дюйм).
Проблема в том, что подобная система теряет большую часть своей мощности при работе двигателя на низких, экономичных оборотах. Система, производящая 35 000 фунтов на квадратный дюйм при 1800 об/мин, будет производить менее 25 000 фунтов на квадратный дюйм при 1200 об/мин.
Введите систему Common Rail. В системе ACRS был мощный насос, производивший около 13 000 фунтов на квадратный дюйм. Он перекачивал топливо под постоянным давлением в рампу — трубу диаметром около ¾ дюйма. Рейка была соединена с форсунками в каждом цилиндре.
В форсунках ACRS используется другой поршень с двумя секциями — верхней частью большего диаметра и нижней частью меньшего диаметра. Топливо, выпущенное под давлением 13 000 фунтов на квадратный дюйм в камеру над верхней частью плунжера, заставит его опуститься, когда ECM откроет клапан, чтобы впустить топливо и начать впрыск.
Камера под плунжером также имела топливо и типичное расположение небольших отверстий на ее дне. Поскольку нижняя часть плунжера имела меньший диаметр, сила была сосредоточена, и инжектор мог создавать давление впрыска до 38 000 фунтов на квадратный дюйм. Система была спроектирована таким образом, что клапан, пропускающий топливо в верхнюю камеру, мог дросселировать топливо и производить «формирование скорости», что означало, что форсунка могла вкачивать топливо с меньшей скоростью и смягчать начало сгорания и ранние стадии сгорания. сжигание. Это помогло снизить пиковое давление и температуру в цилиндре и снизить выбросы NOx. После того, как поршень начал опускаться, он полностью открылся бы, если бы это было необходимо, чтобы быстро сжечь топливо, поскольку поршень начал бы двигаться вниз, чтобы произвести максимальную мощность.
Такая система также может останавливать и запускать впрыск для расширения горения при сохранении давления топлива для обеспечения хорошего сгорания. Условия меняются в зависимости от нагрузки и оборотов.
MaxxForce
Вскоре после этого, также в 2007 году, Navistar представила двигатели MaxxForce, в том числе N13, двигатель для грузовиков класса 8. Многие компоненты двигателя поставлялись MAN, немецким производителем, который первым лицензировал оригинальные дизельные двигатели. Они предоставили блок цилиндров из более легкого чугуна, известного как чугун с уплотненным графитом. Двигатель имел немного другую форму системы Common Rail, которая не усиливала давление внутри форсунки, а использовала трубопровод, чтобы выдерживать полное давление во всей системе. Отчасти из-за усовершенствованной системы впрыска двигатель мог развивать максимальный крутящий момент до 1000 об/мин, в то время как большинство двигателей не могли этого сделать ниже 1200 об/мин. Обе системы впрыска описаны ниже вместе с системой, принятой Cummins, поскольку они имеют схожую конструкцию.
2010
В 2010 году все производители должны были соответствовать значительно более низким стандартам Nox, которые снизились почти на 90%.
Cummins был одним из производителей двигателей, который пытался соответствовать стандарту путем внесения внутренних изменений в двигатель. Тем не менее, в конце концов, они приняли то, к чему пошла большая часть отрасли, — процесс, называемый селективным каталитическим восстановлением. SCR использует DEF или жидкость для выхлопных газов дизельных двигателей для смешивания внутри каталитической камеры при высоких температурах с выхлопными газами двигателя. Эта камера следует за DPF и, таким образом, расположена там, где сжигание сажи увеличивает теплоту выхлопных газов, что помогает работе SCR.
DEF содержит мочевину, химическое вещество, которое в каталитической камере SCR превращается в аммиак. Затем аммиак соединяется с Nox (Nox относится к оксидам азота, комбинации азота из воздуха с кислородом) в выхлопных газах с образованием безвредного азота и воды. Компания Cummins обнаружила уникальный медный цеолитный катализатор, который, как они утверждали, делает процесс SCR более эффективным, и решила присоединиться ко всей остальной отрасли, за исключением Navistar, и полагаться на SCR для соответствия стандартам Nox 2010 года.
Проблема с соблюдением стандартов Nox в цилиндре заключается в том, что горящее топливо не может стать слишком горячим, что снижает эффективность двигателя и другие аспекты чистого сгорания.
Кроме того, как упоминалось выше, конкуренты Cummins, как Detroit Diesel, так и Navistar с двигателями MaxxForce, уже имели систему впрыска Common Rail. Итак, Cummins работала со шведской компанией Scania над разработкой своей системы Common Rail XPI.
Топливная система Common Rail на 15-литровом двигателе Cummins ISX в разрезе. Топливная рампа — это длинная труба, расположенная справа. Более тонкие трубки, которые соединяются с ним, проходят снизу и соединяются с тонкими трубками слева от рампы, проводя топливо через головку блока цилиндров к форсункам (не показаны).
Преимущество интересной системы, которую Cummins использовала до 2010 года, заключалась в том, что она предлагала более мягкое начало сгорания, но не допускала какой-либо формы раздельного впрыска.
Встреча 2010 года потребовала разбиения каждого цикла впрыска на несколько отдельных впрысков, чтобы цилиндр не перегревался. Это также требовало пилотного впрыска — небольшого выброса топлива задолго до максимального сжатия, который не воспламенялся, но готовил почву для немедленного воспламенения основного топливного заряда после начала впрыска. Лучшие системы Common-Rail могут смягчить начало сгорания с помощью предварительного впрыска (и сделать это даже более эффективно, чем система с открытым цилиндром Cummins)9.0043 и настраивают его на отдельные импульсы, чтобы горящий топливный заряд не перегревался. Отсюда и решение.
Как работают системы Common-Rail
Так как же выглядят эти системы Common-Rail? Хотя дизельное топливо как жидкость трудно сжимается, оно лишь слегка эластично. Итак, имея более прочные металлические трубы, чем когда-либо прежде, инженеры разработали топливную рампу — длинную трубу относительно большого диаметра (более половины дюйма), которая была намного больше, чем трубы, ранее использовавшиеся в дизельных системах впрыска.
Эта труба проходит по всей длине двигателя и сообщается с инжекторным клапаном в каждом цилиндре, который имеет электрический игольчатый клапан. Эти клапаны могут быть быстро открыты и закрыты ECM. Труба будет питаться насосом с приводом от коленчатого вала с несколькими поршнями, которые будут попеременно непрерывно и плавно перекачивать топливо в рельсовую систему. Насос будет управляться во многом так же, как впрыск управлялся в электронных насос-форсунках — электрические клапаны открывались, а затем закрывались, когда поршни поднимались и вытесняли топливо из насоса в трубопровод, ведущий к рампе. Разница заключалась в том, что накачка будет непрерывной, а не будет происходить только на несколько градусов, когда поршень выходит за пределы верхней точки в начале каждого рабочего такта.
Если бы требовалось больше топлива, клапаны были бы закрыты дольше, и, как когда водитель разгоняется до крейсерской скорости на шоссе и нажимает на педаль газа, клапаны начинают закрываться после более короткого хода каждого поршня .
Датчик, который измерял давление в рампе, отправлял сигнал давления в ECM, чтобы постоянно контролировать давление и поддерживать его на желаемом уровне. Таким образом, давление в рампе можно было поддерживать постоянным. Несмотря на то, что при каждом срабатывании каждой форсунки будут небольшие изменения давления или «импульсы», одновременно срабатывает только одна форсунка, а количество топлива, впрыскиваемого при каждом открытии клапана, минимально по сравнению с объемом рампы, при котором давление остается стабильным.
Также должен быть клапан сброса давления, такой как предохранительный клапан на котле, для сброса избыточного давления, если электроника недостаточно хорошо контролировала давление или произошел сбой датчика. Но суть в том, что с такой системой ECM мог выдавать желаемое давление топлива на уровне все раза, даже когда двигатель работал на холостом ходу.
Преимущества систем Common-Rail
Способность откачивать топливо из рампы при 30 000–35 000 фунтов на квадратный дюйм на всех оборотах — мечта инженера-дизелиста.
Проблема здесь в том, что прежние системы с насос-форсунками не могли обеспечить максимальное давление вплоть до пикового крутящего момента двигателя, который составляет 1200 об/мин или ниже. В более ранних системах, хотя топливо подавалось с соответствующей скоростью, падение давления по-прежнему означало более плохое смешивание с воздухом в цилиндре. Это означало больше выбросов сажи, ограничения крутящего момента на низких оборотах и то, насколько медленно двигатель может вращаться, сохраняя при этом хорошую топливную экономичность и производительность.
Меньше выбросов твердых частиц
Современная система Common Rail подает топливо под максимальным или любым другим давлением, даже при 1000 об/мин или меньше. И, поскольку игла с электроприводом может разбивать впрыскиваемую порцию топлива на несколько отдельных частей, система по-прежнему может удерживать давление в цилиндре от слишком быстрого и слишком высокого уровня. Это помогает снизить выбросы Nox и удерживает нагрузки двигателя в определенных пределах.
Возможность подавать топливо за тот же период времени, но, возможно, за 3 струи высокого давления, а не с одной струей более низкого давления, также означала меньше выбросов твердых частиц, поскольку топливо более эффективно распылялось и смешивалось с воздухом. Как вы можете себе представить, если ваше топливо защищено от гелеобразования, эта система запустит ваш двигатель даже при низких температурах наружного воздуха.
Более холодный цилиндр и более тихий двигатель
Система также может несколько снижать давление, чтобы подавать топливо более постепенно и сохранять цилиндр еще более холодным (поддерживая пиковое давление и пиковые температуры, производящие Nox, намного ниже), когда грузовик крейсерский, когда требуемая мощность и крутящий момент значительно ниже. Это также делает двигатель тише.
Меньший вес и мощность двигателя
Кроме того, поскольку насос общей топливной рампы постоянно нагнетает топливо, просто поддерживая давление в рампе, резкое повышение и падение давления и почти резкие колебания крутящего момента, необходимые для привода распределительного вала, приводящего агрегат в действие.
форсунки уходят. Фактически, там, где распределительные валы были адаптированы только для управления клапанами, или в случае Cummins, когда отдельный распределительный вал форсунки полностью исчез, двигатель потерял до 200 фунтов веса. Мощность, необходимая для привода топливной системы, также была снижена. Для привода насоса Common-Rail требуется менее 15 л.с. А насос с общей топливной рампой означает, что установка накладных расходов включает только регулировку коромыслов клапанов.
Двигатель Paccar MX13 вышел в 2010 году. В этом двигателе распределительный вал встроен в блок, что снижает его профиль. В течение нескольких лет она использовала насосы для подачи топлива к форсункам, по одному на каждый цилиндр. Эти высокопроизводительные насосы имели электрические нагнетательные клапаны, поэтому клапаны были установлены как на форсунках, так и на насосах (на обоих концах коротких линий подачи жира), чтобы обеспечить более точную работу. Однако в 2013 году Paccar разработала систему Common-Rail.
Единственное отличие от систем Navistar и Cummins заключалось в том, что в ней использовались два насосных агрегата, приводимых в действие распределительным валом, для подачи рейки по более коротким линиям, чем те, которые использовались с насосами с приводом от коленчатого вала. В двигателе используются двухсекционные насосы — этого достаточно для обеспечения плавной работы.
До 2017 года у Volvo была надежная и высокоэффективная форма насос-форсунки с приводом от распределительного вала. Они работали исключительно хорошо на низких оборотах, поскольку у них было два регулирующих клапана, один для подачи на форсунку, а другой для сброса давления, а не только один. . Работа клапанов может быть скоординирована, а подача топлива дросселирована таким образом, чтобы поддерживать достаточное давление для хорошей производительности на низких оборотах и в то же время обеспечивать максимальную производительность при регулируемых оборотах.
Система Common Rail на Volvo D13, которая была новой в 2017 году.
Топливная рампа представляет собой длинную блестящую трубу в верхней/центральной части фотографии с заглушкой (для датчика давления) справа и двумя меньшие трубки, идущие к форсункам, подключенным к нему.
Но в 2017 году Volvo перешла на систему Common Rail, в которой рейка размещалась под крышкой кулачка. Как показано выше, они умело спроектировали систему, в которой три из шести форсунок объединены с насосными агрегатами, приводимыми от распределительного вала. Насосы используют общие линии, соединяющие эти три форсунки с рампой, чтобы иногда питать рампу, а в другое время отправлять топливо обратно к этим трем форсункам. Новая система работает тише старой и может разбивать топливный заряд, направляемый в каждый цилиндр, на более мелкие части, чем раньше. Это единственная система с общей топливной рампой, в которой коромысла, приводимые в движение распределительным валом, приводят в действие насосы агрегата, и их необходимо регулировать с помощью клапанов при работе верхних головок.
Это изменение сопровождалось внедрением их «волнового поршня», который имеет выступы в стенке камеры сгорания, которые направляют брызги топлива обратно к центру камеры, тем самым предотвращая скопление топлива на стенках камеры и копоти. Новый поршень позволил увеличить степень сжатия в двигателях Volvo на один пункт до 18:1. Поскольку Mack MP8 использует аналогичную архитектуру, хотя и имеет другие кривые крутящего момента и мощности, их двигатель использует эту новую технологию.
Снижение скорости
Настоящим вознаграждением за все это является «снижение скорости», созданное Volvo. Наличие системы впрыска, которая может обеспечить идеальное давление при 1000 об/мин и даже ниже, в сочетании с превосходной аэродинамикой новейших тракторов означает, что крейсерские обороты продолжают падать. До турбонаддува многие дизели должны были развивать скорость выше 1800 об/мин. По мере развития систем впрыска крейсерские обороты упали до 1600, затем 1500, а затем 1300, в зависимости от размера двигателя.
Но с автоматическими коробками передач, способными время от времени переключаться на более низкие передачи, которые могут потребоваться на типичных автомагистралях между штатами, и с идеальным сгоранием даже до 900 об/мин, последние грузовики теперь движутся со скоростью 1150 или даже чуть более 1000 об/мин. В последнем предложении Volvo используется концепция турбокомпаунда, в которой используется вторая турбина для рекуперации энергии выхлопных газов после турбонагнетателя и привода коленчатого вала. Двигатель может развивать максимальную мощность и крутящий момент при меньшем расходе топлива в цилиндры. В результате меньшая нагрузка на цилиндры позволяет развивать крейсерские обороты на уровне 1060 об / мин или ниже.
Заключительные мысли
Поскольку низкие обороты помогают двигателю легче дышать, уменьшают трение и лучше используют энергию сгорания, которая не успевает за поршнем на более высоких оборотах, силовые агрегаты с пониженной скоростью спасают многих дальнобойщиков и небольших автотранспортные компании много денег на свои счета за топливо.
Они также обеспечивают водителю более спокойную езду. Но без впрыска Common Rail это было бы невозможно.
Оборудование
Гость
Что такое дизельная система Common Rail? Откройте для себя компоненты и преимущества
ЧТО ТАКОЕ ДИЗЕЛЬНАЯ СИСТЕМА COMMON RAIL ?Common Rail — это система непосредственного впрыска топлива, используемая в дизельных двигателях . Дизельные системы Common Rail теперь могут обеспечить максимальную производительность и надежность автомобильным двигателям, снижая шум и выбросы.
Система состоит из ТНВД, топливной рампы, форсунок и датчиков , которые определяют условия работы двигателя для централизованного электронного блока (ЭБУ), который управляет всеми компонентами.
COMMON RAIL
COMMON RAIL
КАК РАБОТАЕТ СИСТЕМА COMMON RAIL? Насос высокого давления нагнетает топливо и подает его в рампу, общий трубопровод, который служит аккумулятором давления и резервуаром.
Давление регулируется клапаном с электронным управлением, так что в рампе поддерживается правильное давление, требуемое ЭБУ.
Затем топливо достигает форсунок, заполняющих два пространства, одно над и одно под иглой форсунки. Две силы уравновешивают друг друга, и игла остается закрытой благодаря пружине. Верхнее пространство, называемое камерой управления, может вентилироваться при открытии электромагнитного или пьезоэлектрического клапана.
Когда электронный блок управления открывает клапан, это верхнее пространство опустошается. Давление в нижней камере поднимает иглу вверх, открывая форсунку, и топливо впрыскивается в камеру сгорания до тех пор, пока сигнал на клапан не отключится и клапан снова закрывается; в этот момент нарастание давления в камере управления заставляет иглу закрыться.
COMMON RAIL
ПРЕИМУЩЕСТВА- Плавный и мощный двигатель с низким расходом топлива и выбросами.
- Множественные близкие впрыски повышают эффективность .
- Модульная конструкция может быть адаптирована ко всем современным автомобилям.
- Более низкий уровень шума по сравнению с обычными дизельными системами.
COMMON RAIL
COMMON RAIL
