ВАЗ-2107, нет зарядки: причины, возможные поломки, способы устранения неполадок

Если на ВАЗ-2107 нет зарядки, то вся бортовая сеть запитывается от аккумуляторной батареи. При этом генератор не будет работать вообще. Но недостаток аккумуляторной батареи состоит в том, что она не долговечна.

И если вдруг произойдет поломка генератора или цепи его заряда, неисправность нужно как можно быстрее устранять. В противном случае вы рискуете продолжить движение на эвакуаторе или буксире.

Для того чтобы разобраться с причиной отсутствия зарядки, нужно знать хотя бы теорию, как работает генераторная установка на автомобиле.

Что такое генератор

Для того чтобы запустить двигатель и обеспечить его правильную работу, нужно всю систему электрооборудования обеспечить постоянным напряжением. Если говорить конкретно про то, по каким причинам нет зарядки на ВАЗ-2107, то нужно учесть, что для этого автомобиля нужно напряжение 12 В. Запуск автомобиля производится стартером – это электрический двигатель высокой мощности, который раскручивает коленчатый вал. Генератор при простое двигателя не работает.

Как только начнет вращаться коленчатый вал, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля.

И если нет зарядки на ВАЗ-2107, то отсутствует либо напряжение на роторной обмотке, либо вращение. Магнитное поле создается обмоткой возбуждения, которая находится на роторе.

На нем стоит шкив, который связан с коленчатым валом ручейковым ремнем (на инжекторных автомобилях) и клиновидным (на карбюраторных) с коленчатым валом.

И самое главное – лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне – в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают такие конструкции:

  1. Механические – работают на электромагнитных реле.
  2. Электромеханические – работают на электромагнитных реле и транзисторных ключах. Своеобразная комбинированная схема.
  3. Электронные регуляторы – состоят из одного кристалла, на котором выполнена схема коммутации. По сути, это один большой силовой ключ, который позволяет осуществлять коммутацию для поддержания необходимого уровня напряжения.

Поломки, приводящие к потере зарядки

Но теперь давайте разберемся с тем, почему может пропасть на генераторе зарядка. ВАЗ-2107 имеет простую конструкцию, ничего сложного в системе электроснабжения нет.

Основные поломки:

  1. Поломка регулятора напряжения.
  2. Обрыв ремня привода генератора.
  3. Плохой контакт или же обрыв проводов, питающих обмотку возбуждения.

Для того чтобы восстановить работоспособность генераторной установки, нужно разобраться с тем, какие причины поломки могут быть. Если нет зарядки на ВАЗ-2107, нужно тщательно провести диагностику.

Первый признак того, что пропала зарядка – загорается лампа на панели приборов. Может не реагировать стрелка вольтметра (если таковой, конечно, имеется на автомобиле). Но самый надежный способ определения поломки – это проверить напряжение непосредственно на клеммах генератора.

Когда двигатель работает, то напряжение должно быть 13,6-14,2 В. В том случае, если не будет зарядки аккумулятора, напряжение будет 12 В или ниже. Для того чтобы избежать поломки регулятора напряжения, нельзя при работающем двигателе снимать с аккумулятора клеммы.

Нужно отметить, что слишком высокое или низкое напряжение – это вред аккумуляторной батарее. Он либо полностью разряжается (это приводит к тому, что не получается запустить двигатель, так как стартер не вращается), либо же перезаряжается (при этом выкипает из банок электролит). Само собой, все эти негативные явления приведут к тому, что аккумулятор выйдет из строя.

Что нужно для ремонта?

В том случае, если пропала зарядка на ВАЗ-2107, вам нужно как можно быстрее начать ремонт. Невозможно возить с собой все инструменты и оборудование, но минимальный набор все же стоит иметь в бардачке или багажнике.

А если конкретнее, то нужно иметь такой набор инструментов:

  1. Прибор для измерения напряжения (мультиметр).
  2. Лампа 12 вольт и мощностью не более 3 Вт.
  3. Отвертки — плоская и крестовая.
  4. Нож канцелярский для чистки проводов.
  5. Плоскогубцы.
  6. Наждачка.

Имея весь этот набор инструментов, можно приступить к проведению ремонта. Благо на ВАЗ-2107 своими руками выполнить это достаточно просто.

Устранение поломок

Первое, что нужно сделать, это проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть в чем угодно – даже в простом обрыве ремня.

Со временем он изнашивается и приходит в негодность. На «семерках» ремень приводит в движение еще и насос охлаждающей жидкости.

И если вдруг порвется ремень, это можно увидеть по тому, что моментально повысится температура антифриза в блоке двигателя.

В том случае, если в приборной панели не горит контрольная лампочка, а в бортовой сети напряжение находится на нормальном уровне, но зарядки все же нет, можно поискать причину такого явления в клеммах и контактах, которыми соединяются провода.

Снимите с аккумуляторной батареи клеммы, чтобы произвести их очистку. Очень часто они покрываются слоем окислов, которые мешают проводить ток. В результате происходит большое падение напряжения.

Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, которая соединяет кузов, блок двигателя и минусовой вывод аккумулятора.

Более сложные поломки

В том случае, если при работе двигателя в бортовой сети напряжение находится в нормальном диапазоне, но при повышении нагрузки оно сразу падает, то можно говорить о том, что ремень генератора натянут очень слабо.

Довольно часто при малых оборотах ремень начинает даже свистеть. Нужно отметить, что при нормальном натяжении ремня провисание должно быть не более 17 мм. Причем усилие должно быть не более 10 кгс. В том случае, если ремень сильно ослаб, его нужно подтянуть.

Если натянуть не получается, следует установить новый.

Но нельзя и сильно натягивать ремень – это приведет к тому, что на подшипники будет воздействовать чрезмерная нагрузка. Это приведет к поломке подшипников помпы, генератора. Довольно часто причиной потери зарядки становится пробой одного или нескольких диодов выпрямительного моста. Также случается, что пробивается обмотка ротора или статора. Чтобы проверить эти элементы, нужно полностью разобрать генераторную установку.

Диагностика генератора

Для того чтобы проверить диоды, нужно использовать мультиметр или контрольную лампу. При помощи мультиметра вы можете измерить сопротивление полупроводников в запертом состоянии. Для того чтобы продиагностировать приборы с помощью лампы, нужно отключить от аккумулятора плюсовой вывод. Один провод нужно соединить с положительным выводом аккумулятора, а второй – с тремя болтами выпрямительных диодов.

После нужно проделать аналогичную операцию с отключенной минусовой клеммой (и включенной плюсовой). В том случае, если лампа начнет загораться, это может говорить о том, что соответствующие диоды пробиты. Самый оптимальный вариант – установка нового блока диодов. Но можно в целях экономии и заменить только те, которые вышли из строя.

Главное условие при ремонте – все делать аккуратно. Ток проходит в этом узле большой, поэтому слабая изоляция приведет к тому, что образуется искровой промежуток, который станет причиной выхода из строя не только полупроводников, но и обмоток генератора. Если на ВАЗ-2107 горит зарядка, то это может говорить о том, что один из нескольких узлов вышел из строя.

Источник: https://FB.ru/article/420797/vaz--net-zaryadki-prichinyi-vozmojnyie-polomki-sposobyi-ustraneniya-nepoladok

Пропала зарядка на ВАЗ 2107?

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.

Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор.

После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт. Независимо от оборотов напряжение на генераторе должно оставаться постоянным.

Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

  • плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
  • неисправно реле-регулятор;
  • обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

  • контрольная лампа 12 В;
  • мультиметр;
  • нож;
  • плоская отвертка;
  • пассатижи;
  • наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

Источник: https://7-vaz.ru/remont/propala-zaryadka-vaz-2107.html

Что делать, если нет зарядки аккумулятора на ВАЗ 2107 ()

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор.

После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора.

Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

  • неисправность реле-регулятора;
  • обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
  • обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

  • мультиметр;
  • контрольная лампа 12 В;
  • плоская отвертка;
  • нож;
  • пассатижи;
  • наждачная бумага.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Источник: https://semerkavaz.ru/ehlektrooborudovanie/net-zaryadki-na-vaz-2107/

Слабая зарядка на ваз 2107 инжектор причины

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

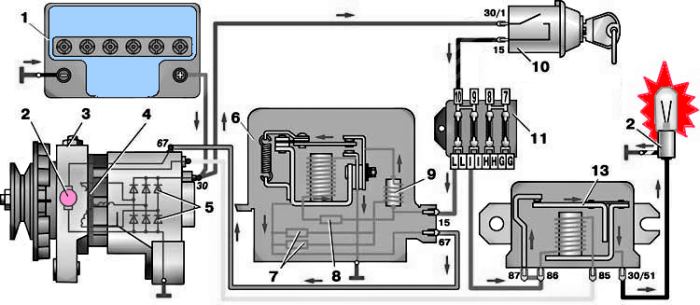

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.
