Капитальный ремонт 1NZ-FE, часть 1 — d.lab

Небольшой фото отчет о ремонте «неремонтируемого» 1NZ-FE установленного на Toyota Corolla 120 2003г/в. Особенность ремонта в том, что Toyota позиционирует данный двигатель как «одноразовый» и соответственно не выпускает на него детали «ремонтных» размеров.

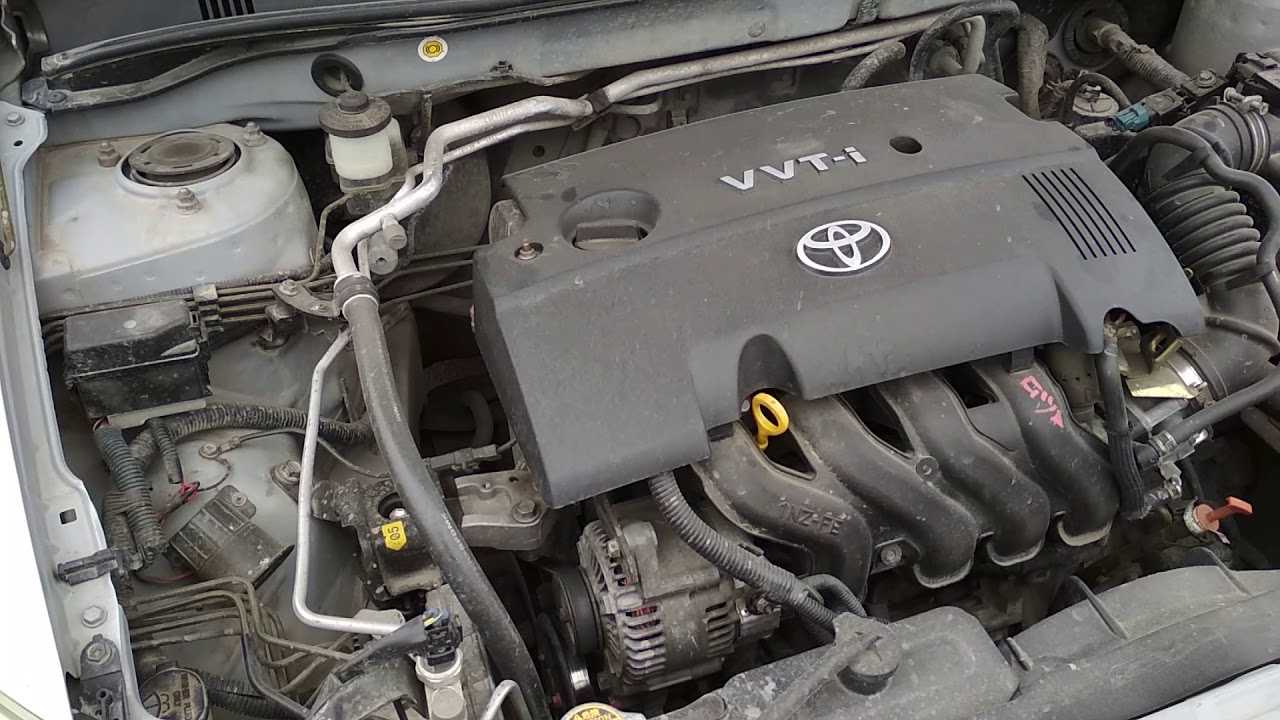

20.10.2017. Автомобиль приняли в мастерскую. Первичный осмотр показал ощутимую вибрацию двигателя, маслоподтеки в местах прилегания деталей, цоканье в двигателе, шум подшипника генератора. Кроме того, Заказчик жалуется на повышенный расход масла — примерно 1л. на 1500км пробега.

Перед разбором двигателя делаем замеры давления масла для того, что-бы оценить состояние маслонасоса. Давление на оборотах холостого хода — 1.5атм при норме для этого двигателя 0.3атм. Явно завышено, что может свидетельствовать, например, о загрязненном маслянном фильтре. Давление на 3000об/мин — 6атм при норме 3-7атм.

Замеряем давление конца такта сжатия в цилиндрах (компрессия). Результат 12-12-11.5-11 (при норме 15атм, мин. 11атм) — компрессия даже с учетом масляной пленки на стенках цилиндров находится на нижней границе допустимых значений.

Начинаем вскрытие, по ходу дела дивясь количеству отложений маслянного нагара. Снимаем впускной коллектор, форсунки, дроссельную заслонку, клапанную крышку:

Разбираем привод ГРМ:

Обратная сторона крышки привода ГРМ. Черный нагар свидетельствует о том, что масло буквально кипело в двигателе и вся эта кипящая масса активно нарастала на поверхностях деталей:

Первый сюрприз — металлическая стружка налипшая на магнит датчика положения колен/вала:

Такая же стружка в маслянном поддоне картера:

Она же в маслоприемнике маслонасоса:

На самом деле, откуда эта стружка мы в последствии так и не определили по чему пришли к выводу, что она там осталась с предыдущего ремонта.

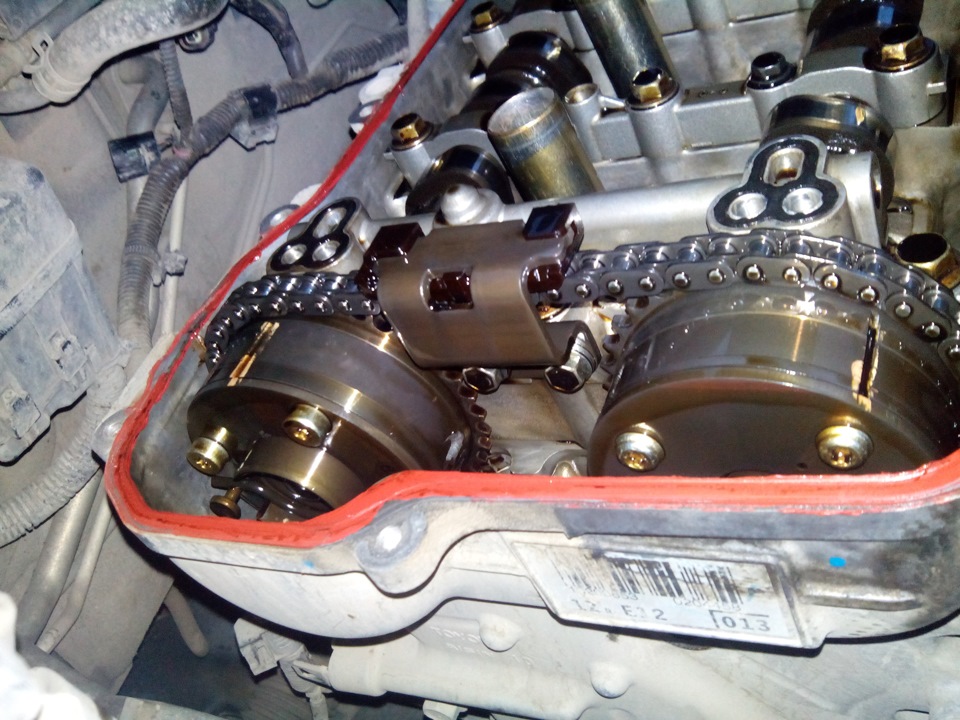

Снимаем распред/валы, выпускной коллектор, патрубки системы охлаждения и проводку:

Далее обычно мы снимаем ГБЦ, но в этот раз не все пошло по плану — обломился ключ для болтов ГБЦ, а т. к. за бортом был уже 3-й час ночи и купить новый не было возможности то, что-бы не терять время, решено было извлечь двигатель целиком. При таком весе крепкий мужик достанет его руками, без спец/приспособлений. Но какой в этом смысл если есть «лапа-растяпа»:

Сальник гидротрансформатора АКПП подлежит замене по причине того, что имеет привычку течь через пол/года после «капиталки».

21.10.2017. Дальнейшие разборки происходят на столе. Двигатель разбирается на отдельные детали и готовится к мойке.

Снимаем колен/вал:

Мойка очень важный этап в процессе ремонта двигателя. Правильно и точно дефектовать можно только полностью и начисто отмытый двигатель, да и Заказчику приятно, когда он видит как заботятся о его «железяках».

Мойка состоит из нескольких этапов (обычно 3-4), при этом выполнять дефектовку можно уже после второго этапа, когда детали уже не марают собой все вокруг и с исследуемых поверхностей смыт нагар и пр. загрязнения мешающие работать с измерительными инструментами и оценивать состояние поверхности визуально.

Такой «слоистый» нагар свидетельствует о обильном сгорании масла в цилиндрах, но не из-за «залегших» поршневых колец.

Причина нагара такой формы — забитые маслоотводные каналы в канавке маслосъемных колец. Масло просто не успевало собираться со стенок цилиндров из-за чего постоянно присутствовало в составе топливо/воздушной смеси. Что, в свою очередь, мешало нормальной продувке цилиндров и соответственно снижало мощность двигателя.

Поршень после 2-х этапов мойки — явно недостаточно для установки в двигатель.

Продолжение в след. части: http://p90590qa.bget.ru/1nz-fe-837-2
