Распиновка по цветам магнитолы: Распиновка разъемов автомобильных магнитол европейского стандарта ISO (ИСО)

Распиновка разъема магнитолы по цветам проводов

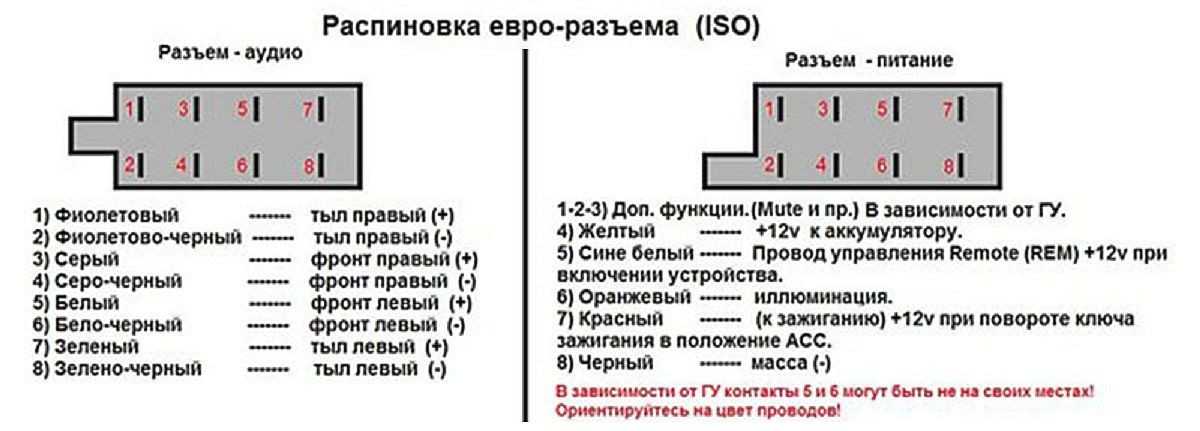

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

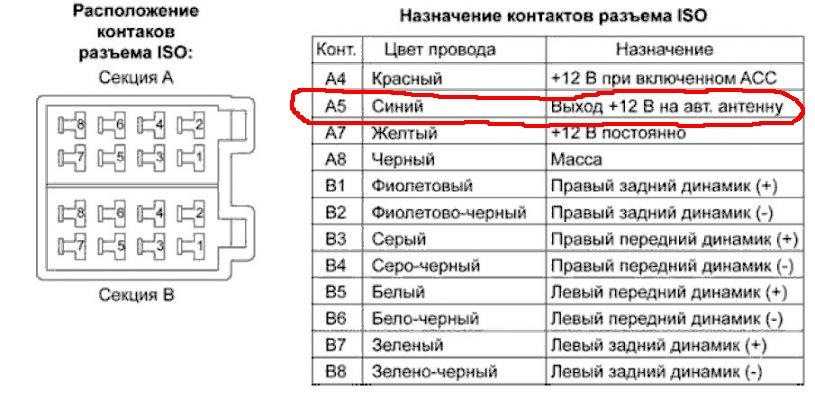

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Автомагнитола Velas V-202U – китайский бренд

Относится к современным моделям. Производитель предлагает качественное гарантийное обслуживание на территории России. Для воспроизведения имеется USB и СD носитель, а также порты AUX и USB. Магнитола по типу ресивера с фиксированной панелью. Пользователи отмечают ряд интересных дизайнерских решений. Электроника наполнена различными возможностями. Стоимость автомагнитолы приемлемая, однако, факт сказывается на качестве сборки. Размерная характеристика 1 din, цвет черный. В наличии эквалайзер хорошего качества. Русский язык в меню.

Velas V-202U

Главные плюсы магнитолы:

1. Воспроизводит флешки любого объема и аудио дорожки практически любого формата. Отличается высокой скоростью работы.
2. Голубая подсветка оснащается умеренным количеством мощности лампами. В дневное время суток вся графика будет отлично видна, в темное время яркость не будет мешать.
3. Инструкция для магнитолы Рено Симбол довольно простая, поэтому разобраться в управлении сможет пользователь любого уровня.
4. Удобный интерфейс.
5. Можно прослушивать радиостанции без помех.

Из минусов выделяют:

1. Периодическое присутствие посторонних звуков при воспроизведении с носителей.
2. Распиновка магнитолы Рено Симбол самостоятельно может оказаться сложным процессом

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Pioneer

Производит выпуск большого числа моделей ежегодно. Воспроизводится большинство всех известных форматов. Выделяется среди прочих моделей ресивер DEN-3400UB.

Pioneer

Каким функционалом оснащается:

1. Аналоговым входом.
2. Входом для USB разъема.
3. Функцией Директ Контрол.
4. Подключением техники на системе IOS.
5. При воспроизведении аудио форматов, можно параллельно заряжать телефон.
6. Bluetooth дает возможность различных соединений, в том числе управление микрофоном.
7. Пользователи отмечают хорошие качества звука.
8. Простой интерфейс управление.
9. Рулевое управление.

А также множество других возможностей и отличных характеристик. Инструкция понятна для непрофессионала.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN

Магнитола размером 2 – DIN
Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см.

В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Как правильно подключить любую автомагнитолу к чему угодно — Блог

Чтобы при подключении магнитолы не столкнуться со сложностями или, что еще хуже, не наделать печальных ошибок, необходимо одно – четко понимать, что вы делаете. Когда есть такое понимание, уже не важно, есть ли у вас схема, распиновка, разъемы, соответствуют ли стандартам цвета проводов, китайская у вас магнитола или японская, иномарка или отечественный автопром. Точно зная, что вы делаете, вы без проблем подключите любую автомагнитолу к чему угодно – к автомобилю, блоку питания, отдельному аккумулятору, колонкам, динамикам, саббуферам и так далее. Такие знания вы и найдете в представленном материале.

Возможные исходы неверного подключения магнитолы

Для начала, так сказать, наведем немного страху. Это необходимо, чтобы убедиться в том, что неправильно подключенная автомагнитола ошибок не прощает. К сожалению, многие прибегают к поиску и изучению инструкций уже после того, как что-то пошло не так. Заискрило. Задымило. Не работает. Работает, но как-то не так, как надо.

Поэтому, вот вам десяток возможных исходов неправильного подключения магнитолы, и примерные причины, почему это происходит:

1. Ничего не работает (неверно подключено питание).
2. Из магнитолы пошел дымок и характерный запашок (то же самое).
3. Экран работает, но музыка не играет (не подключены динамики).
4. Все работает, но магнитола не поддается настройке (динамики подключены неправильно).
5. Установленные накануне настройки на следующий день сбиваются (некорректно подключен провод «ACC».
6. Звук динамиков – «плоский», нет толком басов (неправильно подключены динамики).
7. Магнитола без видимой причины выключается (плохие контакты, слабые провода, не хватает напряжения).
8. Вместе с музыкой слышны помехи (то же самое)
9. Магнитола быстро сажает аккумулятор (некорректное подключение «+» и «ACC»).
10. Перегорает предохранитель магнитолы (неверный номинал, перегрузка, КЗ).

На первый взгляд ничего страшного в этом списке вроде бы и нет. Но нередко бывают случаи, когда проблемы, обозначенные в пунктах 1, 2 и 10 заканчиваются пожаром.

Помните – аккумуляторная батарея автомобиля (как и генератор) является серьезным источником электроэнергии. При коротких замыканиях ток, который может потечь по проводам, соответствует цифре, указанной на вашей АКБ под видом тока холодной прокрутки. То есть, 400-600 А. А чтобы поджечь проводку небольшого сечения и рядом находящиеся с ней пластмассовые вещи – достаточно и стони ампер в течение пары секунд.

Общие принципы подключения автомагнитол

Какими разными не были бы магнитолы, описанные далее общие принципы их подключения справедливы для любого случая. При этом, неважно – в автомобиль вы ее устанавливаете, где-то отдельно, китайская она или брендовая. Все нижесказанное надо учитывать.

Питание магнитолы

Для нормальной работы любой автомобильной магнитолы необходим источник постоянного напряжения. Величина этого напряжения, вопреки расхожему мнению (да и на корпусе так написано), не должна быть точно 12 В. Преобладающее большинство магнитол преспокойно работают при напряжении в диапазоне от 11 В до 15 В. Иногда можно и меньше 11 В, и больше 15 В.

Что будет, если подать на магнитолу слишком низкое напряжение? Она не включится. Если напряжение было нормальным, а потом внезапно просело, магнитола выключится. Если просадка недлительная по времени (доли секунды), то хорошая магнитола включится повторно сама. За все это отвечает встроенная система защиты.

Аналогично работает защита и от превышения допустимого напряжения. Если она есть (в китайских далеко не всегда), то при повышении напряжения выше нормы, магнитола «уйдет в защиту». Через некоторое время, если питание номинальное, она снова включится.

Внимание! Если в магнитоле такой защиты не предусмотрено, то она выйдет из строя, и может потребовать серьезного ремонта или утилизации.

Предохранитель

Является «внешней» защитой автомагнитолы. Устанавливается в разрыв плюсового провода питания. Если что-то пошло не так – случилась перегрузка, короткое замыкание – предохранитель перегорает раньше, чем большие токи, о которых говорилось выше, успеют поджечь что-нибудь ценное.

Именно поэтому правильное подключение автомагнитолы следует начинать с установки предохранителя. Он спасет вас, если вы по неосторожности, незнанию или невнимательности сделаете какую-либо ошибку. Например, часто при манипуляциях с проводкой магнитолы ненамеренно соприкасаются зачищенные провода «+» и «-».

В некоторых магнитолах этот момент более продуман. Их невозможно подключить, пока не будет вставлен предохранитель в предусмотренный на корпусе разъем. В большинстве же случаев предохранитель ставится где-то рядом с магнитолой. И не всегда подключение начинается с него.

Пару слов следует сказать о номинале предохранителя для защиты магнитолы, так как повсеместно встречающиеся советы о 10-амперном подходят не всем. Например, если у вас недорогая магнитола и стандартные динамики, то лучше установить предохранитель не на 10 А, а на 5 А. Он сработает раньше, и надежнее защитит от неприятных последствий.

Предохранитель же на 10 А нужен в тех системах, где мощность акустики стремится к 100 Вт. Соответственно, более мощная музыка требует предохранителя посерьезнее.

Подключение «-» питания магнитолы

Практически на всех магнитолах это черный провод. На схеме он подписан, как GND («земля»). Однако это вовсе не значит, что его нужно соединять с землей. Минусовый провод от магнитолы должен быть проложен напрямую к аккумуляторной батарее, и подключен к соответствующей клемме. Делается это для того, чтобы на этом участке не происходило значительное падение напряжения, и магнитола получала достаточно питания для работы на высоких мощностях.

Подключение «+» питания магнитолы

Этот провод всегда желтого цвета. А в хороших моделях он имеет отличающееся от остальных проводов сечение (как и черный). Через него на магнитолу от аккумулятора подается «+» питания. Иногда он подписан на схеме на корпусе, как «BAT», «BATTERY» и так далее.

Это означает, что данный провод ничем, кроме предохранителя, разрываться не должен. Его нельзя подключать к плюсовому проводу прикуривателя или к какому-то другому плюсовому проводу, случайно найденному в пространстве под панелью. Только напрямую к АКБ через предохранитель соответствующего номинала.

Подключение «ACC» управляющего вывода

Самый сложный вывод у магнитолы. Какими функциями его только не наделяют. И к антенне его подключают (буква А есть же в названии). И предохранитель на него ставят. И к минусу его тоже иногда тыкают.

На самом же деле вывод «ACC» — управляющий. Через него на магнитолу подается «+» питания тогда, когда она используется по прямому назначению, то есть, для воспроизведения аудио. Когда же музыка не прослушивается, этот провод желательно размыкать. В таком режиме магнитола получает постоянное питание через желтый провод. И нужно ей это питание для того, чтобы хранить введенные ранее настройки. Энергопотребление системы, при этом, минимальное. То есть, выключенная магнитола не сажает АКБ без надобности.

Именно поэтому данный вывод желательно подключать к плюсу замка зажигания. Однако и тут есть подводные камни. Если подключить «ACC» к замку зажигания неправильно, либо сам замок окажется неправильным, то музыка будет играть только при включенном зажигании. То есть, при выключенном моторе ничего играть не будет. Чтобы такого не было, в современных замках зажигания предусмотрено положение, при котором зажигание выключено, но плюс питания через него идет.

Если такого режима в вашем автомобиле нет, либо провода такого вблизи магнитолы нет (отродясь никто на ваше ласточке не подключал магнитолы правильно), то есть, как минимум, два выхода из положения:

1. Подключить управляющий вывод «ACC» к плюсовой клемме аккумулятора через кнопку. Так вы сможете принудительно переводить магнитолу в спящий режим. Настройки будут сохраняться, а АКБ не будет зря тратить энергию.
2. Провод «ACC» соединить с плюсовым выводом (желтым). Так тоже настройки магнитолы будут сохраняться. Но магнитола всегда будет «бодрствовать», то есть, сажать вашу АКБ на стоянке.

Если же вы подключите «ACC» напрямую к плюсу АКБ (через предохранитель), а желтый выведете на кнопку или замок зажигания, то магнитола тоже будет работать. Но. Настройки будут сбиваться, а АКБ будет без надобности разряжаться во время стоянки.

Управляющий провод «ACC», как правило, красного цвета.

Подключение динамиков

При подключении стандартных динамиков к любой магнитоле необходимо помнить о следующих моментах:

1. В автомагнитоле предусмотрено четыре сигнальных выхода – передний правый, передний левый, задний правый и задний левый.
2. На каждый выход приходится по два провода – плюс и минус.
3. Плюсовые провода, как правило, имеют однородный цвет, а минусовые – продольную полоску.
4. Если, например, три динамика подключить правильно, а на четвертом поменять местами плюс и минус, то он будет работать в противофазе. То есть, он будет «толкать» воздух в противоположную сторону по сравнению с остальными.
5. Если поменять местами плюс и минус на всех динамиках – будет нормально все работать. Но только при условии, что в динамиках нет полярных электролитических конденсаторов (такие используются для срезания низких частот в пищалках и некоторых многополосных динамиках).
6. Если неправильно подключить динамики по сторонам (задние правый и левый, и передние задний и левый), то магнитолу невозможно будет настроить по балансу и фейдеру.
7. Соединять между собой два каких-либо канала – нельзя.
8. Соединять минус сигнальных проводов с минусом автомобиля (массой) – категорически нельзя. Это разные минусы.
9. Если нет разъема, то провода лучше паять, а не скручивать. Сразу будет нормально работать в обоих случаях, но со временем скрутки окислятся. Контакт нарушится, будут помехи, или вовсе канал перестанет играть.
10. Между собой замыкать плюс и минус сигнальных каналов нельзя.

Не забудьте также убедиться в том, что ваш комплект динамиков подходит для купленной магнитолы по мощности и сопротивлению.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

1. Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
2. Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
3. Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
4. «FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
5. «FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
6. «FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
7. «RL» или «REAR LEFT» — задний левый. Провода зеленые.
8. «RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ. Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет. Но это уже отдельная тема.
