Признаки неисправного шруса: как понять, что его пора менять

как понять, что его пора менять

15 сентября 2021, Статьи

Что следует знать каждому водителю о шарнирах равных угловых скоростей, а также о признаках их неисправности и последствиях поломки

Шарниры равных угловых скоростей, отвечающие за передачу крутящего момента от силового агрегата к колесам, хоть и обладают простой и надежной конструкцией, все же могут внезапно выйти из строя. Этот важный узел переднеприводных и некоторых полноприводных автомобилей с независимой подвеской, часто называемый ШРУСом или «гранатой» за сходство с боевым снарядом, все время работает под высокими нагрузками и подвержен воздействию множества факторов: от природных до рукотворных. Поэтому дабы машина вдруг не оказалась обездвижена из-за его поломки, важно знать, как понять, что ШРУС надо менять.

Как понять, какой ШРУС хрустит

Прежде чем выяснять, как проверить ШРУС на исправность, следует вспомнить, что он бывает внутренним и наружным и различается не только конструкцией, но и режимами работы. Первый соединяет вал привода колеса с коробкой передач или с мостом, а второй — со ступицей колеса. Если главная задача наружного ШРУСа передавать крутящий момент на колесо при любых углах его поворота и наклона, то основная миссия внутреннего — компенсировать несоосность приводного вала с трансмиссией.

Источник: depositphotos.com

А еще внутренний ШРУС должен обеспечивать неразрывность передачи момента колесам при больших ходах подвески, тем самым «удлиняя» или «укорачивая» приводной вал. Исходя из этой разницы ответы на вопросы, как проверить наружный ШРУС и в чем заключается проверка внутреннего ШРУСа, будут отличаться. Хотя признак неисправности и того и другого узла — это характерный хруст. Поэтому дабы понять, у какого шарнира неполадки, важно проводить диагностику исходя из особенностей их работы.

Как проверить наружный ШРУС

Этот тип шарнира испытывает наибольшие нагрузки в момент резкого трогания машины с места при максимально вывернутых колесах. Поэтому если смоделировать такую ситуацию на автомобиле с подозрениями на «умирающие» ШРУСы, то услышанный хруст из-за передних колес будет означать скорую кончину внешних «гранат» и, как следствие, необходимость их замены.

Признаки неисправности внутреннего ШРУСа

А вот чтобы подтвердить «кончину» шарниров, соединяющих трансмиссию с приводным валом, придется совершить поездку по плохой дороге или по грунтовке с промоинами от луж. Движение по ямам и колдобинам должно вызвать осевые и угловые смещения во внутреннем ШРУСе, которые при его неисправности или чрезмерном износе станут причиной возникновения такого же хруста.

Впрочем, выработка ресурса внутренней «гранаты» может вызвать вибрации в трансмиссии даже при движении по ровным дорогам. В этом случае лучше всего диагностировать люфты и заедания в конструкции шарнира сможет мастер специализированного сервиса. Причем для этого может потребоваться даже частичный разбор подвески и снятие привода.

Причины и признаки поломок ШРУСа

Чаще всего «гранату» выводит из строя надрыв или перетирание резинового (или силиконового) гофрированного колпака — пыльника ШРУСа. Он должен герметично закрывать узел от воздействия влаги и грязи для сохранения работоспособности шарнира. А при нарушении целостности этой поверхности любое воздействие извне повышает износ детали, приводя к ее поломке или заклиниванию.

Сломать ШРУС можно и попав в аварию, либо влетев колесом на скорости в большую яму или бордюр. Правда, в этих случаях достанется не только «гранате», и незамеченной потеря ее работоспособности вряд ли останется. И, конечно же, нельзя исключать заводской брак, некачественные материалы деталей-аналогов от сомнительных производителей, экономящих на сырье и нарушающих технологию производства детали.

Впрочем есть несколько признаков, по которым водитель может понять о надвигающихся проблемах со ШРУСом и необходимости посетить сервис для его своевременного ремонта или замены.

Например, рваный мокрый пыльник в смазке или забрызганное ею при вращении колесо. А еще перед тем, как оповещать автовладельца громким хрустом, «граната» может начать свистеть подобно стертым до металла тормозным колодкам.

Или со стороны, где назревает проблема, при трогании могут ощущаться небольшие толчки или малочисленные щелчки. Впрочем, всех этих проблем можно избежать, если взять за правило осматривать состояние пыльников ШРУСов при каждом визите в автосервис, включая не только ремонты, но и плановые ТО.

<script async src=»https://cdn.viqeo.tv/js/vq_starter.js»></script> <div data-vnd=»a75dc1df684c82fd7a1a» data-profile=»326″ data-aspectRatio=»0.5625″ > <iframe src=»https://cdn.viqeo.tv/embed/?vid=a75dc1df684c82fd7a1a» frameBorder=»0″ allowFullScreen></iframe> </div>

Иван Титов

Читайте также

• 20 товаров «АлиЭкспресс» для уюта в автомобиле
• Обочечники накинулись на дальнобойщика с топором и пистолетом (видео)
• Стая бездомных собак разорвала машину, пытаясь достать кошку (видео)
• В новом «Бонде» снова будут «злые русские»: посмотрите на странные госномера
• Названа самая «интересная» иномарка на вторичке

Признаки неисправности внутреннего шруса.

Подробно

Автор Авто Эксперт На чтение 15 мин. Просмотров 65.8k. Опубликовано 17.11.2020

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Содержание

1. Наружная и внутренняя граната (ШРУС): отличия и особенности
2. Устройство внутреннего ШРУСа
3. Где находится ШРУС (Граната) в машине
4. Срок службы и обслуживание
5. Звуки и симптомы поломки
6. Внутренний ШРУС: признаки неисправности не увидеть сложно
7. Почему хрустит ШРУС?
8. Устранение неисправности
9. Что будет, если не менять ШРУС
10. Видео: что может быть, если во время не поменять пыльник ШРУСа
11. Что понадобится для замены ШРУСа
12. Как заменить гранту
13. Замена внешнего ШРУСа
14. Как продлить срок службы гранат
15. Советы автовладельцам

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках

есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:

1. Не давить педаль в пол на повороте, особенно при трогании
2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

• Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
• Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
• Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
• Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
• Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.



А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:







Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

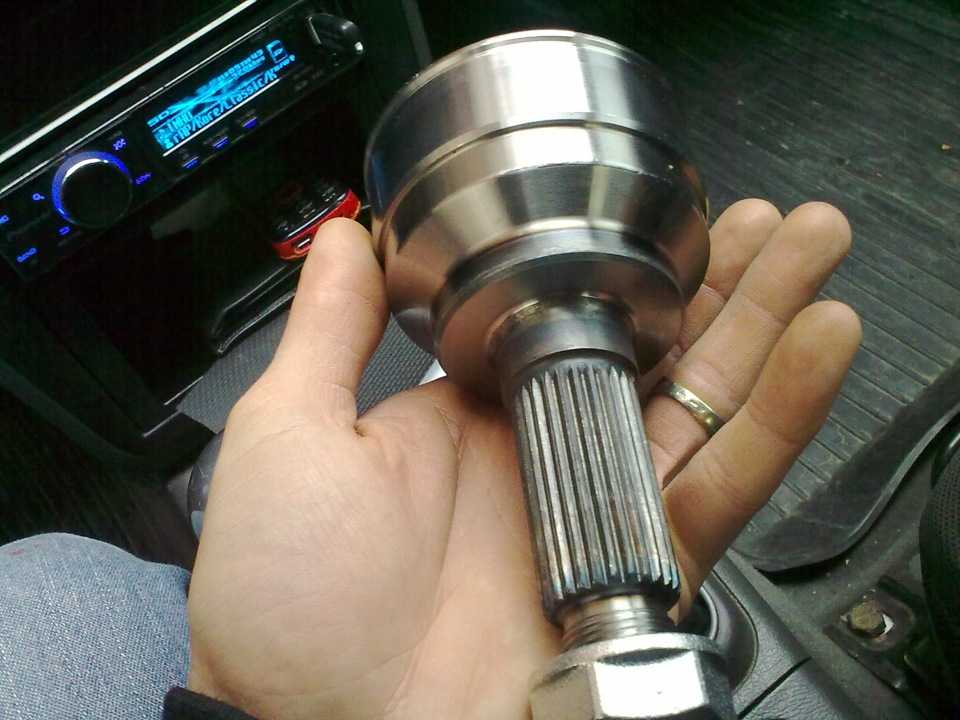

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

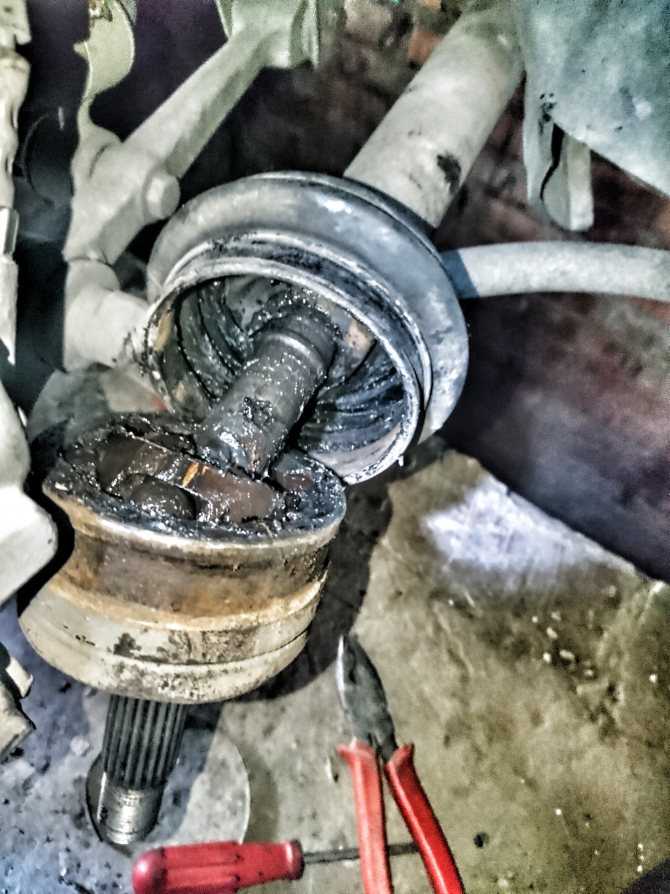

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Что понадобится для замены ШРУСа

Планируете менять «гранату» (неважно – наружную или внутреннюю) самостоятельно? Запаситесь следующими инструментами:

• молотком, отверткой, пассатижами, домкратом;
• комплектом ключей и головок;
• слесарными тисками;
• монтировкой или достаточно длинной трубой.

Также вам понадобятся новые манжеты, пыльники, гайка ступицы со стопором и смазочный состав. Эти расходники обычно предоставляются вместе с новой «гранатой».

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

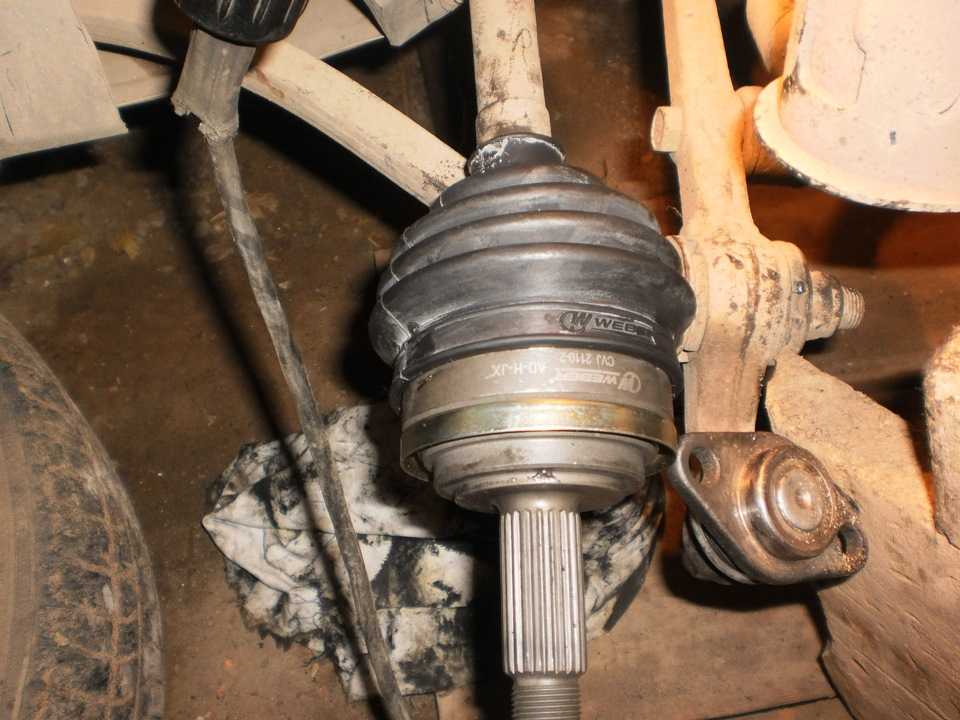

Замена внешнего ШРУСа

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
5. Старый пыльник и хомуты снимаем и отправляем в мусор.
6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как продлить срок службы гранат

Все очень просто, следуйте трем основным правилам и привода вашего автомобиля прослужат очень долго:

1. Никогда не рвите с места! При резком старте, крутящий момент значительно выше, чем при езде. Из-за больших нагрузок, гранаты быстро приходят в негодность;
2. Не газуйте при вывернутом руле. Когда шарнир повернут на большой угол относительно оси, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию ШРУС;
3. Проверяйте состояние пыльников на гранатах (при попадании грязи, песка и других инородных тел, механизмы гранат быстро изнашиваются).

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источники

• https://carnovato.ru/chto-takoe-shrus-v-avtomobile/
• http://KrutiMotor.ru/priznaki-neispravnosti-shrus-proverka-shrus-sposoby/
• https://voditelauto.ru/kak-proverit-vnutrenniy-shrus/
• https://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
• https://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
• https://www.autosaratov.ru/obzor/diagnostika-neispravnogo-shrusa/
• https://avto-cool.com/remont-avtomobiley/vnutrenniy-shrus-priznaki-neispravnosti-i-kak-ih-ustranyat
• https://akki-carsh.ru/transmissiya/shrus-avtomobilnyj.html
• https://fastmb.ru/autoremont/5125-kak-zamenit-shrus-na-avtomobile.html
• https://autodont.ru/running-gear/menyaem-shrus-samostoyatelno
• https://avtoberloga.ru/sharnir-ravnyh-uglovyh-skorostei-avtomobilnaya-granata-privod/
• https://VazNeTaz.ru/shrus

Как понять, что ШРУС надо менять — признаки неисправности внутреннего и наружного

Содержание

1. Признаки, сигнализирующие о неисправностях внутреннего и наружного ШРУСа
2. Хруст и другие симптомы
3. Может ли эта деталь гудеть при движении
4. Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять
5. Как проверить внешний ШРУС
6. Как проверить внутренний ШРУС
7. Как восстановить работоспособность ШРУСа своими руками
8. Причины и профилактика преждевременного износа

Шарниры угловых скоростей (ШРУСы) сообщают крутящий момент от мотора к ведущим колесам. Благодаря их особенной конструкции это достигается независимо от расположения колес на одной оси. По форме данные элементы напоминают гранату, потому в среде автомобилистов именно так их и называют.

К каждому колесу подсоединено по одному внутреннему и наружному шарниру. Первый из них устанавливается в коробке переключения передач. Его цель – это передать энергию мотора на внешний шарнир, вращающий через ступицу соответствующее колесо.

Внутренний шарнир примыкает сразу к коробке переключения передач. С его противоположной стороны прикрепляется полуось – она  вставлена по центру игольчатых подшипников, функционирующих в трех плоскостях. С ее помощью соединяются две «гранаты».

О неисправностях данного элемента свидетельствуют следующие проявления:

• вибрации, хруст и стуки при езде;
• появление шума при повороте руля;
• следы смазки на внутренней поверхности шин ведущих колес;
• «подпрыгивание» машины даже при движении по ровной дороге.

Задачей внешнего шарнира является компенсация постоянно изменяющегося угла между полуосью и колесом во время поворота. С внутренней «гранатой» этот элемент соединяется полуосью. Неисправности этого элемента проявляются при поворотах во время езды.

Будут хрустеть элементы, противоположные направлению движения авто. Например, если машина едет влево, то в случае поломки будет хрустеть правый наружный шарнир.

Хруст и другие симптомы

Чаще всего проблемы с шарнирами угловых скоростей проявляются симптомами в виде хруста, который возникает при разгоне и поворотах. Кроме того, о неисправностях свидетельствуют вибрации, рывки и удары при езде. Проблемы наружного ШРУСа проявляются при резком начале движения с места, поворотах.

При поломке внутренней «гранаты» появляется хруст, вибрации, которые чувствуются даже при движении по абсолютно ровной дороге.

Две разновидности шарниров «хрустят» по-разному:

1. Для диагностики внутренних элементов можно использовать прямую дорогу со значительными выбоинами. При езде по ней проблемный узел обязательно застучит.
2. Также можно существенно утяжелить заднюю часть ТС. При движении в таком состоянии появившийся хруст будет свидетельствовать о поломках внутренней “гранаты”.
3. Еще получится выявить проблемы при ускорении во время езды на высокой скорости. Они проявляются через вибрации и подергивания.
4. Явные хрустящие звуки сопровождают работу наружной «гранаты» в большинстве случаев при вхождении в крутые повороты, когда приходится сильно выворачивать руль. Кроме того, о неисправностях будет свидетельствовать отдача в рулевое колесо.

Может ли эта деталь гудеть при движении

Работоспособность шарниров угловых скоростей можно проверить достаточно простым способом.

Для этого нужно на ровной площадке поездить по кругу, вывернув до упора руль в одну, а затем в другую сторону. Изношенные элементы будут гудеть во время такого движения.

Такая нехитрая методика поможет определить состояние интересующих узлов. Звуковое сопровождение свидетельствует о том, что ШРУС может попросту развалиться на мелкие части. В первую очередь это может произойти с наружными элементами.

Читайте также

Когда менять стойки стабилизатора и можно ли восстановить своими руками
Несмотря на простую конструкцию, стойка стабилизатора является достаточно важной частью подвески автомобиля. От нее зависит комфорт и безопасность водителя и пассажиров при езде. Стойки распределяют…



Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять

Выяснить, какой шарнир пришел в негодность и начал хрустеть, можно с помощью универсального метода. Для этого нужно действовать следующим образом:

1. Выровнять колеса авто.
2. Включить ручной тормоз, нейтральную передачу.
3. Поднять домкратом одно из передних ведущих колес.
4. Включить первую передачу, отпустить педаль сцепления и тронуться.
5. На следующем этапе начать медленно нажимать на тормоза. При неисправности внутренней «гранаты» появятся характерные стуки справа или слева. Проблемный внешний шарнир проявится хрустом. Для более точной диагностики во время описанных процедур можно повернуть руль вначале влево, а затем вправо.

Здесь нельзя пренебрегать правилами безопасности. Важно не забывать о ручном тормозе, использовать противооткатный упор. Опускать домкрат можно только после того, как колесо перестанет вращаться.

Как проверить внешний ШРУС

Диагностику нужно начинать именно с этих элементов. Здесь можно сосредоточиться на двух основных методах.

Во-первых, на ровной площадке с вывернутым до упора рулем рекомендуется поездить по кругу. Боковые стекла лучше опустить. Это нужно для того, чтобы лучше слышать:

1. Во время поворота налево могут появиться стуки с правой стороны, свидетельствующие о неисправностях.
2. Наоборот, при движении направо хруст и другие звуки могут появиться с противоположной стороны.
3. Кроме того, может проявляться и вибрация руля.

Как проверить внутренний ШРУС

В этом случае определить поломку сложнее, поскольку она не проявляется так явно. При разгоне или во время быстрой езды может появляться гудение или другие шумы на фоне вибраций, дерганий машины.

Если авто едет медленно по неровной дороге с большим количеством выбоин, то при проблемах с внутренним шарниром можно услышать его хруст.

Можно специально проехать по ямам левым и правым колесом для более точной диагностики локализации проблемы.

Читайте также

Где стучит? — как по месту стука определить возможную поломку авто
Современный автомобиль является сложной конструкцией, состоящей из множества узлов, агрегатов, деталей. В процессе эксплуатации отдельные части машины изнашиваются. Определенные проблемы проявляется…



Как восстановить работоспособность ШРУСа своими руками

Работоспособность шаровых угловых скоростей нарушается по разным причинам. Некоторые из них являются достаточно простыми, поэтому устранить проблему в таких случаях достаточно просто.

Здесь можно выделить несколько важных пунктов появления неисправностей:

1. Разорвался резиновый пыльник. Эту проблему легко выявить по маслянистым пятнам на внутренней стороне покрышки. Разрыв происходит из-за чрезмерных механических нагрузок, экстремального переохлаждения, перетирания. Такому состоянию способствует частая езда по бездорожью.
2. Критический износ опорного подшипника. Последствиями этого может стать необходимость замены не только изношенного элемента, но и полностью всей внутренней «гранаты».
3. Выработка шариков качения, дорожек или обоймы шарниров. Такая ситуация часто возникает из-за разрыва пыльников, попадания в смазку песка и грязи.

При появлении первых признаков неполадок можно попытаться решить проблему своими силами. Для этого нужно действовать следующим образом:

1. Поставить авто на эстакаду или смотровую яму для проверки целостности резиновых пыльников, следов смазки на прилегающих поверхностях.
2. При обнаружении разрывов, маслянистых пятен необходимо снять шарнир угловых скоростей, разобрать его, тщательно промыть все внутренние детали, полностью заменить смазку и резиновый пыльник.
3. Поврежденные рабочие поверхности можно постараться отшлифовать. С другой стороны, при сильных повреждениях лучше всего полностью заменить ШРУС.

При выполнении работ лучше заручиться поддержкой более опытного автомобилиста или автомобильного мастера. Это позволит предотвратить возможные ошибки.

Читайте также

Как проверить рулевую рейку — 5 главных признаков неисправности
Рулевая рейка – это механизм, соединяющий руль тягами и рычагами с передними колесами автомобиля. В зависимости от интенсивности эксплуатации данная система рано или поздно изнашивается. И чаще всего…



Причины и профилактика преждевременного износа

Эксплуатационный ресурс внешней и внутренней «гранаты» зависит от многих факторов. Выйти из строя узел может по разным причинам.

Вот некоторые из них:

• плохое качество изделия, отсутствие достаточного количества смазочных материалов;
• последствия сильного удара в результате столкновения или аварии;
• попадание внутрь конструкции пыли, грязи, песка из-за разорванного пыльника;
• плохое дорожное покрытие;
• неправильная установка;
• агрессивная манера вождения.

Специалисты рекомендуют регулярно контролировать состояние обоих видов шарниров, проверяя целостность резинового пыльника. Для профилактики рекомендуется периодически демонтировать узел, промывать его внутренние части, менять смазку.

Хомуты на пыльниках после замены нужно тщательно затягивать так, чтобы резиновый чехол не прокручивался.

Предотвратить преждевременный износ можно, если по неровным дорогам ездить максимально аккуратно, избегая резких разгонов, поворотов с максимально вывернутыми колесами. Наружные шарниры получают от колес все удары, сюда с большей вероятностью может попадать песок, пыль и вода.

Читайте также

Как проверить ступичный подшипник и можно ли ездить, если он гудит
Со временем в результате эксплуатации автомобиля при его движении появляются различные шумы, которые свидетельствуют об износе той или иной детали. Своевременная ее замена решает проблему наилучшим…



Описанные выше симптомы показывают, как определить неисправности. Если возникает потребность заменить ШРУС, то лучше обратиться к специалистам, поскольку неправильная установка значительно сократит срок службы этого элемента.

Признаки неисправности внутреннего шруса. Подробно

Всего несколько десятков лет назад большинство водителей не имели представления о такой автомобильной детали, как ШРУС. Что это такое, в настоящее время предстоит выяснить владельцам переднеприводных и полноприводных автомобилей, ведь при выходе узла из строя его приходится заменять. Поломка детали происходит из-за износа или по вине водителей, любящих экстремальную и неправильную езду и недостаточно внимательно следящих за состоянием своего автомобиля.

Содержание

1. Наружная и внутренняя граната (ШРУС): отличия и особенности
2. Устройство внутреннего ШРУСа
3. Где находится ШРУС (Граната) в машине
4. Срок службы и обслуживание
5. Звуки и симптомы поломки
6. Внутренний ШРУС: признаки неисправности не увидеть сложно
7. Почему хрустит ШРУС
8. Устранение неисправности
9. Что будет, если не менять ШРУС
10. Видео: что может быть, если во время не поменять пыльник ШРУСа
11. Что понадобится для замены ШРУСа
12. Как заменить гранту
13. Замена внешнего ШРУСа
14. Как продлить срок службы гранат
15. Советы автовладельцам

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед проверкой ШРУСов нужно отдельно учесть ряд особенностей. Во-первых, петли могут быть внутренними или внешними. Поэтому они редко выходят из строя одновременно. На самом деле наружный ШРУС ломается чаще. Однако нельзя исключать, что, например, внутренняя левая граната или внутренняя правая петля не являются проблемными.

При этом для неопытного автомобилиста внутренний и наружный ШРУСы могут выглядеть одинаково. На самом деле они отличаются конструкцией, испытывают разные нагрузки, имеют разные режимы работы, и признаки их выхода из строя несколько отличаются друг от друга. Давай выясним.

1. Устройство наружного и внутреннего ШРУСа несколько отличается из-за разных режимов работы этих шарниров. Внешний ШРУС соединен со ступицей, при этом его основной функцией является необходимость передачи крутящего момента при любом угле поворота или развале колеса.
2. В свою очередь важно, чтобы внутренний шарнир компенсировал перекос трансмиссии и приводного вала, тем самым частично разгружая внешний ШРУС. Параллельно внутренний шарнир обеспечивает полную «целостность» оси при условии большого хода подвески. Другими словами, именно внутренний ШРУС позволяет карданному валу немного удлиняться или укорачиваться при определенных условиях.
3. Если визуально сравнить шарниры, то внутренний корпус ШРУСа больше внешнего. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам обойм. Кроме того, внутренний шарнир может поворачиваться на угол, хотя и меньший, чем внешний шарнир. Если рассматривать внешний ШРУС, то он жестко закреплен на валу и больше отвечает за возможность вращения. На некоторых автомобилях наружная граната настолько прочно прикреплена к оси, что для снятия ее приходится разрезать.

Также добавим, что в полость шарнира помещена специальная смазка для ШРУСа. Эта смазка защищает элемент от влаги и ударных нагрузок. Учтите, что нельзя наносить на ШРУС смазку, не подходящую по его свойствам и типу. В этом случае ШРУС быстро выйдет из строя.

Также имейте в виду, что у переднеприводных машин поперечное расположение двигателя, то есть коробка смещена влево. В результате левый карданный вал будет короче правого. Таким образом, самая длинная правая ось не всегда сплошная. Возможны варианты, когда он изготавливается из двух частей, которые соединяются внешней опорой (внешней опорой).

Особого внимания заслуживает тот факт, что в некоторых автомобилях в качестве внутреннего шарнира используется штатив, а не рассматриваемый в статье ШРУС обычного типа. В любом случае принцип работы штатива остается схожим и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний ШРУС предназначен для передачи крутящего момента от трансмиссии на внешний ШРУС. Отличается от внешнего размерами (во многом) и стоимостью, хотя состоит из тех же частей:

1. Коробки чашеобразные с ведомым валом.
2. Внутренняя клетка представляет собой шаровую клетку с приводным валом.
3. Сепаратор в форме кольца с отверстиями для шариков.
4. Металлические шарики

Роликовый вариант шарнира отличается наличием опоры, которая с помощью трех роликов перемещается по дорожкам, прорезанным во внутренней части корпуса. Шарики или ролики расположены в пазах корпуса и удерживаются обоймой, которая соединена с приводным валом шлицевым соединением. Изменяя угол наклона ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Начинающие водители рано или поздно сталкиваются с вопросом «Где ШРУС (граната) в машине?» Такие вопросы возникают, когда с машиной что-то не так. Поэтому на переднеприводных или полноприводных автомобилях между передними полуосями и колесами устанавливается пара шарниров. На заднеприводных (Гренада) ШРУСы внутренние (Гренада) отсутствуют, есть внутренний (Гренада) и наружный ШРУСы, трипоиды и т.п.

Срок службы и обслуживание

Граната в легковой машине — расходный материал. Вам придется менять его довольно часто. К счастью, стоимость сборки и ремонта обычно не самая высокая.

Стоимость заводской детали зависит от трех факторов:

1. Стиль вождения;
2. Модели машин;
3. Своевременное обслуживание.

Первый фактор является критическим. Гранаты особенно боятся нажатия на спусковой крючок при вывернутом в крайнее положение маховике. В это время узел испытывает пиковые нагрузки.

Если вы в основном передвигаетесь спокойно, то можете поискать ресурс для своей машины на тематических форумах. Есть автомобили, в которых нормальный товар может стоить больше ста тысяч.

Под своевременным техническим обслуживанием подразумевается регулярный осмотр пыльников, их своевременная замена и заполнение смазкой. Если в десне появится трещина, смерть ШРУСа наступит буквально через пару недель. А в дождливую погоду это может произойти еще быстрее. Причиной этого является вода, которая, попадая в узел, вызывает коррозию и вымывание защитной смазки.

Вам наверняка будет интересно узнать, что кроме гранат абсолютно в каждой обычной машине есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть информированным автовладельцем.

Сломанный стартер – типичная неисправность

Пыльники, кстати, совсем недорогие. Смазка тоже дешевая и называется пошло — «ШРУС». При покупке не забудьте проверить наличие хомутов для их затяжки в комплекте с пыльниками.

Советы, как продлить жизнь гранату:

1. Не нажимайте педаль на землю при повороте, особенно при запуске
2. Вовремя меняйте пыльники и жир

Ресурс наружных и внутренних гранат сильно отличается. Первый подвержен большим нагрузкам, так как вынужден поворачиваться на значительные углы, поэтому чаще дает о себе знать. Внутренняя деталь может не беспокоить вас на протяжении всего срока службы автомобиля.

Звуки и симптомы поломки

Есть несколько признаков поломки шарнира:

1. Разрыв пыльника. Достаточно съездить на СТО, где заменят неисправный элемент, и необходимость в ремонте самого ШРУСа отпадет.
2. Шипение гранаты. Звук очень напоминает трение притертых к металлу тормозных колодок.
3. Идиоты. Когда машина заведется, водитель может почувствовать легкий толчок. Такое поведение указывает на сломанные слоты для гранат.
4. Клики. Они появляются в момент движения, при этом их количество колеблется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке движения появляется вновь. Это также свидетельствует о неисправности «гранаты».
5. Хруст. Если звук появляется непосредственно во время движения, то это сигнал тревоги. ШРУС не просто изношен, он вот-вот заклинит. Ездить с такими повреждениями опасно, поэтому лучше вызвать эвакуатор и отправить машину в мастерскую.

При появлении хотя бы одного из перечисленных признаков неисправности лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно установлено, что на ведущее колесо идут две гранаты, то есть два ШРУСа, внутренний и внешний. Внешний передает мощность на ступицу колеса от полуоси, а внутренний ШРУС вращает ось от коробки передач.

Хотя ШРУСы и являются механизмом, но наружный ШРУС выходит из строя раньше, потому что на него больше нагрузка и к тому же его габариты меньше. Чтобы понять, что изношен наружный ШРУС, нужно вывернуть руль до упора в сторону и продолжить. В этот момент между полуосями будет максимальный угол и будет скрипеть ШРУС, если он неисправен.

А внутренний ШРУС проверяют иначе, он начинает издавать звуки при движении по прямой. А если еще загнать в дырку, то скрип будет очень отчетливый. Также первые признаки выхода из строя ШРУСа на Приоре или любом другом ВАЗе хорошо видны, если поднять автомобиль на подъемнике.

Вы также можете включить первую передачу на подъемнике и нажать на педаль газа, чтобы колеса начали вращаться.

Когда машина в подвешенном состоянии, внутренняя граната будет сильно прогибаться и звук изношенного ШРУСа будет отлично слышен. Вот так и выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. Обнаружив эти признаки, можно смело отправляться покупать новые гранаты и готовиться к замене.

Далее на видео видны признаки износа внутреннего ШРУСа: появился скрип в колесе:

Почему хрустит ШРУС

Опытные водители могут определить место поломки автомобиля на слух. Такие навыки приобретаются со временем, но сокращение ШС ни за что нельзя спутать.

Чтобы понять природу этого характерного шума, надо вспомнить, как устроен ШРУС. Задачей ШРУСа является передача вращения с одной полуоси на другую при условии непрерывного изменения угла между ними.

Это свойство обусловлено необходимостью не только поворачивать ведущее колесо, но и придавать ему возможность вращаться и двигаться вверх-вниз на пружине.

ШРУС состоит из следующих основных элементов:

• наружный корпус чашеобразный с шестью полукруглыми канавками внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака, а также с шестью прорезями и шлицевым соединением полуоси;
• между внутренними стенками контейнера и клеткой в ​​сепараторе находятся 6 шариков.

Все элементы выполнены с такой точностью, что при сборке не имеют люфта. Обойма через шарики передает усилие на корпус и вращает его, а движение шариков по пазам позволяет изменять угол между полуосями.

Со временем в месте соприкосновения шариков с другими элементами образуется работа, появляется реакция. Свободное движение шариков (перекатывание) создает звук, очень похожий на хруст.

Учитывая, что ШРУСов установлено по два на каждое колесо, при появлении тревожных симптомов становится сложно понять, какой ШРУС скрипит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о том, что шарнир забит грязью и недостаточной смазкой. Заставить ШРУС работать в таком состоянии невозможно, поэтому необходимо снять пыльник и заполнить шрусы новой смазкой.

Перед нанесением новой смазки деталь разбирается, тщательно очищается и полностью удаляется грязь. Затем детали механизма промывают в бензине, просушивают и наносят новую смазку. Для внутреннего шарнира используется 100-110 грамм смазки, для внешнего достаточно 70-80 грамм. ШРУС устанавливается на колесо и прикрывается пыльником.

Специалисты рекомендуют устанавливать новые и оригинальные пыльники после смазывания шарнира, так как старые детали теряют эластичность и через короткое время могут треснуть. Неоригинальные пыльники не идеально входят в места крепления, поэтому новая порция пыли и воды быстро заполнит щели.

Вы можете решить проблему самостоятельно

Важным условием правильной работы ШРУСа является выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее воздействие на пыльник.

Это важно! Применение графитовой смазки для ШРУСа противопоказано. Он не способен защитить деталь от повышенных нагрузок, поэтому приводит к ее ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать автомобиль с проблемами ШРУСа можно, если при прохождении поворотов слышен легкий скрип: достаточно заменить поврежденные пыльники и обновить смазку детали. При движении на машине со слегка поврежденным шарниром снижайте скорость при прохождении поворотов.

Если при разгоне наблюдается вибрация и слышен скрип даже при движении прямо, требуется срочная замена ШРУСа. Плохой ШРУС может полностью выйти из строя, и колесо внезапно застрянет. Если это происходит на большой скорости, можно ожидать самых страшных последствий.

Это важно! На некоторых моделях автомобилей при значительном износе или поломке трипоидного ШРУСа иглы подшипников выбрасываются в картер коробки передач, откуда вместе с маслом поднимаются и притираются шестернями. Ремонт такого двигателя стоит примерно столько же, сколько покупка нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС является одной из основных деталей переднеприводного и полноприводного автомобиля, и от его состояния зависит комфорт и безопасность вождения. При наличии признаков выхода шарнира из строя не стоит откладывать диагностику и ремонт; в противном случае диск вряд ли «залечится.

Что понадобится для замены ШРУСа

Планируете менять «гранату» (не важно, внешнюю или внутреннюю) самостоятельно? Запаситесь следующими инструментами:

• молоток, отвертка, плоскогубцы, домкрат;
• набор ключей и головок;
• тиски для работы с металлом;
• крепление или достаточно длинная трубка.

Также понадобятся новые втулки, пыльники, ступичная гайка с заглушкой и смазка. Эти расходники обычно поставляются с новой «гранатометкой».

Как заменить гранту

В принципе, для большинства бюджетных автомобилей (ВАЗ, Шевроле, Хендай и т.д.) при наличии опыта ремонта исправного автомобиля и инструмента замена шарнира не представляет такой уж большой сложности. Можно даже обойтись без дырки. Но вам придется попотеть.

Обычно именно эти запчасти составляют комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо полуоси

Для дорогих машин, без опыта и инструментов, для машины с гарантией или страховкой однозначно путь в сервис.

Второе, с чем часто сталкиваются автомобилисты, это фраза слесаря ​​«если одна граната треснула, то надо менять сразу обе». А некоторые настаивают на замене пары внешний-внутренний. Другие уговаривают скрипом внешнего заменить второй и оставить внутренние.

Мотивация простая, если одна деталь сломается, вторая скоро подойдет. Тебе решать. И хотя мы уже не раз говорили, что расходник недорогой, но при массовой замене ремонт будет стоить копейки.

Но никто не может сказать, когда рабочие петли «хрюкают». И практика показывает, что они могут проехать более тысячи километров.

Поэтому, отвечая на вопрос «стоит ли менять оба гранта?» мы думаем, что оно того не стоит. Пусть детали закончат свой срок и сэкономят ваш бюджет. Также перед «взрывом» граната сама заранее предупредит вас легкими щелчками.



Замена внешнего ШРУСа

Опытный автовладелец с практическими навыками не столкнется с проблемами при замене внешнего ШРУСа. Список инструментов, необходимых для осуществления «операции», уже был представлен выше. Помимо инструментов и расходных материалов, есть еще кое-что, чем стоит заняться. Перед снятием колеса слейте немного масла из коробки передач; это облегчит работу. Также понадобится скоба – она будет служить рычагом при снятии карданного вала.

Предположим, проблема справа. Замена правого ШРУСа начинается со снятия колеса. Откручиваем гайку ступицы, снимаем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем крепление или лом, снимаем шлицевой приводной вал. Легкими ударами молотка (полезно покрытие, например, деревянным бруском) ударяем по наружному шарниру. Далее выполняем следующие действия:

1. Необходимо снять ступичную гайку и сломать колесные болты. Ставим бампера под задние колеса.
2. Поднимите автомобиль домкратом, подвесьте, а затем снимите колесо.
3. Выверните болты, крепящие поворотный кулак к шаровой опоре.
4. Поверните руль до упора. Потянув за поворотный кулак, мы сняли внешнюю половину ступицы вместе со старым ШРУСом. Если граната не сдвинется с места, слегка постучите по ней молотком.
5. Снимаем старый пыльник и хомуты и отправляем в мусорку.
6. Ударами молотка удаляем гомокинетический сустав, поворачивая его вдоль полуоси.
7. Закрепляем новые петли, установленные на ступице вместе с пыльником.

Аналогично проводится замена левого ШРУСа. В процессе возврата деталей на место вышеуказанные процедуры необходимо выполнять в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов. Не забудьте добавить масло в коробку передач. При установке колес будьте очень осторожны, чтобы они не разрушились.

Как продлить срок службы гранат

Это очень просто, соблюдайте три основных правила и езда на вашем автомобиле продлится долго:

1. Никогда не начинайте! При резком старте крутящий момент значительно выше, чем при движении. Из-за тяжелых зарядов гранаты быстро приходят в негодность;
2. Не ускоряйтесь с повернутым рулевым колесом. При повороте шарнира на большой угол относительно оси резко возрастает нагрузка на его элементы, что способствует более быстрому износу ШРУСа;
3. Проверить состояние пыльников гранат (при попадании внутрь грязи, песка и других инородных тел быстро изнашиваются механизмы гранаты).

Советы автовладельцам

Во избежание преждевременного выхода из строя ШРУСа рекомендуется периодически посещать СТО и проверять герметичность наружного защитного кожуха. При наличии каких-либо дефектов пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный скрип на повороте, лучше сразу обратиться на СТО. Чем раньше владелец поменяет пыльник и смазку, тем дешевле будет ремонт. Несомненно, на неисправной «гранате» можно передвигаться недолго, но очень осторожно. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнями пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде механизм выходит из строя задолго до срока службы. Только безопасное вождение и регулярная проверка состояния пылезащитного чехла продлевают срок службы.

Также хочу сказать, что не каждый автомастер способен определить повреждение ушной петли. Бывали случаи, когда автовладелец, послушавшись непрофессионального мастера, покупал дорогую деталь и получал деньги, ведь причиной скрипа могут быть и другие детали ходовой части. Например, шаровая опора, расположенная на передних рычагах, в случае неисправности может издавать подобные звуки при повороте руля.

Признаки неисправности внутреннего ШРУСа — Auto-Self.ru

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами.

Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста.

Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.

Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Отличительные особенности конструкции внутреннего ШРУСа



Схематическое изображение ШРУСов передних колес



Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный.

Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.)

В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок.

Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.

Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа



Расположение внутренних ШРУСов



Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».

Как же определить, неисправен внутренний ШРУС или наружный?

При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.

Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.

Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.

Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.

Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов



Пыльник внутреннего ШРУСа



В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира.

Вообще, – возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.

Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.



Поделитесь с друзьями в соц.сетях:

Признаки неисправности внутреннего шруса — Авто Брянск

Содержание

• 1 Отличительные особенности конструкции внутреннего ШРУСа
• 2 Как проявляются неисправности внутреннего ШРУСа
• 3 Профилактика поломок ШРУСов
• 4 Устройство внутреннего ШРУСа
• 5 Признаки неисправности
• 6 Как проверить внутренний ШРУС
• 7 Какую смазку использовать для ШРУСа
• 8 Замена внутреннего ШРУСа

Шарнир равных угловых скоростей (ШРУС) – узел, работающий под большой нагрузкой. Именно за счёт него происходит передача крутящего момента от трансмиссии (КПП, передний и задний мосты) на колёса. Конструкция шарнира должна обеспечивать передачу усилия даже в тех случаях, когда ведущее колесо соединено с рулевым управлением – то есть под разными углами.
Современные переднеприводные автомобили имеют сходные схемы раздачи крутящего момента от КПП на колёса. Так как двигатель в таких авто имеет поперечное расположение, то КПП смещена влево от осевой линии авто. Поэтому, как правило, левый вал привода короче правого. Иногда правый вал сделан из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных авто раздача крутящего момента производится от переднего моста.
Но, вне зависимости от особенностей конкретной конструкции авто, главным является общий принцип передачи усилия. Заключается он в том, что вал привода соединён с КПП (или мостом) через так называемый внутренний ШРУС, а со ступицей колеса – через ШРУС наружный. Несмотря на кажущуюся полную идентичность этих шарниров, они имеют отличительные особенности – как в конструкции, так и в различных режимах работы. Небольшие отличия есть и в диагностике неисправностей шарниров.
Сегодня расскажем о наиболее распространённых признаках неисправностей внутреннего ШРУСа.

Отличительные особенности конструкции внутреннего ШРУСа

Схематическое изображение ШРУСов передних колес

Разное устройство наружной и внутренней «гранат» («народное» наименование ШРУСов) обусловлено немного разными режимами работы шарниров. Если для наружного ШРУСа, соединённого со ступицей, главной задачей является передать крутящий момент под любым возможным углами поворота/наклона колеса, то для внутреннего важнее скомпенсировать несоосность трансмиссии и приводного вала (частично разгрузив при этом наружный ШРУС), а также обеспечить «неразрывность» вала при больших ходах работы подвески. То есть внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Разное устройство наружного и внутреннего ШРУСов обусловлено немного разными режимами работы шарниров.

На рисунке сверху изображён ВАЗовский привод. Его конструкция является наиболее простой и, можно сказать, изящной – минимум деталей при высокой надёжности и простоте демонтажа и ремонта шарниров. В левой части рисунка – внутренний ШРУС. Как видите, корпус внутренней «гранаты» больше, чем наружной. Именно это позволяет внутренней обойме ШРУСа перемещаться вместе с валом и шариками внутри корпуса по «дорожкам». Но шарнир способен и поворачиваться под углом – меньшим, чем наружный.
Наружный ШРУС работает в основном «на поворот» и достаточно жёстко фиксируется на валу стопорным и упорным кольцами. (На некоторых моделях Ford наружный ШРУС можно снять, лишь разрезав его корпус.)
В полость шарнира закладывается специальная «одноимённая» смазка ШРУС. Она обладает высокими водоотталкивающими свойствами, а также способна предохранять шарнир от сильных ударных перегрузок.
Иногда ошибочно в ШРУС закладывают графитную смазку – этого нельзя делать ни в коем случае – «графитка» превратится в некое подобие воска, налипшего на внутренние стенки корпуса «гранаты» и не будет защищать детали.
Неисправности ШРУСа заключаются в износе шариков, обоймы шарнира, рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей и шарнир «разъединяется».

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».
Как же определить, неисправен внутренний ШРУС или наружный?
При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.
Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.
Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.
Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.
Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Профилактика поломок ШРУСов

Пыльник внутреннего ШРУСа

В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.
Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира.
Вообще, – возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.
Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.

Внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха.

Причины на это могут быть разными:
1. Плохое качество или же полное отсутствие смазочных материалов на элементах;
2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;
4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Типичные неисправности:
1. Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
2. Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.
3. Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;
4. Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Определение хруста от наружного ШРУСа.
Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.
При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Как хрустит внутренний ШРУС.
Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.
Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.
При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики.
Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:
Поставить колеса машины ровно.
Вывесить одно из передних колес с помощью домкрата.
Поставить машину на ручной тормоз и нейтральную передачу.
Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном вправо руле — значит, неисправен правый внешний шарнир.
Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.
При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при t о , превышающей 45 о С, и приводят к поломке шарнира через короткое время.
3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

1. Сам шарнир.
2. Пыльник с новыми хомутами.
3. Смазку.
4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Признаки неисправного или неисправного универсального шарнира (U-образного шарнира)

Признаки неисправного или неисправного универсального шарнира (U-образного шарнира) | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра трансмиссии автомобиля

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Карданные шарниры (сокращенно U-образные шарниры) являются компонентами узла карданного вала, устанавливаемого на большинство заднеприводных грузовиков, полноприводных грузовики и внедорожники, или внедорожники. Карданные шарниры, расположенные попарно на карданном валу, компенсируют несоосность по высоте между трансмиссией и задней осью, при этом передавая мощность для движения автомобиля. Это позволяет каждому концу карданного вала и связанному с ним универсальному шарниру изгибаться при каждом вращении карданного вала, чтобы справиться с несоосностью (кстати, заднеприводные автомобили в настоящее время в основном используют шарниры равных угловых скоростей для той же цели. , что обеспечивает гораздо более плавную гибкость вращения приводного вала).

Ниже приведены некоторые признаки плохого или неисправного универсального шарнира, которые вы можете заметить, в приблизительном порядке серьезности:

1. Скрип при начале движения (вперед или назад)

Подшипники каждого универсального шарнира смазываются в заводе, но могут не иметь пресс-масленки для дальнейшей смазки после ввода автомобиля в эксплуатацию, что ограничивает их срок службы. Поскольку опорная часть каждого карданного шарнира немного скручивается при каждом вращении приводного вала (но всегда в одном и том же месте), смазка может испаряться или выбрасываться из чашки подшипника. Подшипник становится сухим, возникает контакт металл-металл, и подшипники карданного шарнира будут скрипеть при вращении приводного вала. Скрип обычно не слышен, когда автомобиль движется со скоростью более 5-10 миль в час из-за других шумов автомобиля. Скрип является предупреждением о том, что универсальный шарнир должен обслуживаться профессиональным механиком. Таким образом вы, безусловно, можете продлить срок службы ваших карданных шарниров.

2. «Стук» со звенящим звуком при переключении с ведущего на задний ход

Этот шум обычно указывает на то, что подшипники карданного шарнира имеют достаточный избыточный зазор, чтобы карданный вал мог слегка вращаться, а затем резко остановиться при включении питания. перевернутый. Это может быть следующей стадией износа после недостаточного количества смазки в подшипниках карданного шарнира. Обслуживание или смазка подшипников карданного шарнира не устранит повреждения карданного шарнира, но может несколько продлить срок его службы.

3. Вибрация ощущается по всему автомобилю при движении вперед на скорости

Эта вибрация означает, что подшипники универсального шарнира теперь достаточно изношены, что позволяет карданному валу двигаться за пределы своей нормальной траектории вращения, вызывая дисбаланс и вибрацию. Это будет вибрация более высокой частоты, чем, например, у разбалансированного колеса, поскольку карданный вал вращается в 3-4 раза быстрее, чем колеса. Изношенный универсальный шарнир теперь вызывает повреждение других компонентов автомобиля, включая трансмиссию. Замена универсального шарнира профессиональным механиком, безусловно, предназначена для предотвращения дальнейшего повреждения. Ваш механик должен, когда это возможно, выбирать качественные сменные карданные шарниры со смазочным фитингом, что позволяет проводить долгосрочное профилактическое обслуживание и продлевает срок службы подшипников карданного шарнира.

4. Утечка трансмиссионной жидкости из задней части коробки передач

Утечка трансмиссионной жидкости из задней части коробки передач часто является результатом сильного износа универсального шарнира. Вышеупомянутая вибрация привела к износу втулки заднего вала коробки передач и повреждению уплотнения выходного вала коробки передач, из которого затем вытекает трансмиссионная жидкость. При подозрении на утечку жидкости из трансмиссии следует проверить трансмиссию, чтобы определить источник утечки, и выполнить соответствующий ремонт.

5. Транспортное средство не может двигаться своим ходом; карданный вал смещен

Вы, наверное, видели это раньше: грузовик на обочине дороги, карданный вал лежит под автомобилем и больше не прикреплен к трансмиссии или заднему мосту. Это крайний случай отказа карданного шарнира — он буквально ломается и позволяет приводному валу упасть на тротуар, больше не передавая мощность. Ремонт на этом этапе будет включать в себя гораздо больше, чем универсальный шарнир, и может потребовать полной замены карданного вала или более.

---

Следующий шаг

Запланировать осмотр трансмиссии автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — техосмотр трансмиссии автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

трансмиссии

Универсальные шарниры

трансмиссионная жидкость

Карданные валы

Приведенные выше утверждения носят исключительно информационный характер и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Excellent Rating

---

Rating Summary

SEE REVIEWS NEAR ME

Richard

11 years of experience

450 reviews

Request Richard

Richard

11 years of experience

Request Richard

by Rahul

Toyota Camry L4-2.5L — Свечи зажигания — Вашингтон, округ Колумбия

Отличный парень

by Breanna

Fiat 500 — Замена стеклоподъемника (со стороны пассажира спереди) — Хьюстон, Техас

Ричард был хорошо осведомлен и эффективен. Определенно рекомендую всем.

Darnell

19 лет опыта

21 Обзоры

Запрос Darnell

Darnell

19 лет опыта

Darnell

от Michael

Pontiac Fiero v6-2.8l — DriveTrain Inspection — inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, inging, ing ganglewwood.

ОЧЕНЬ ПРИЯТНО И ИНФОРМАТИВНО!

Ричард

35 лет опыта

96 отзывов

Запросить Richard

Richard

35 лет опыта

Запросить Richard

by Richard

Mercedes-Benz CLS550 V8-5.5L — 900e Car Drivetrain Inspection — New Port00e время заняло 40 минут, тест-драйв нашел проблему и запустил сканирование, чтобы показать проблему, и я бы порекомендовал ему, что он хорошо знает свою работу! Спасибо тебе Ричард!

Кевин

24 года опыта

532 отзыва

Запрос Кевин

Кевин

24 года опыта

Запрос Кевин

от Эндрю проверка по 50 пунктам, потому что реальная проблема отличалась от того, что я думал.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить трансмиссионную жидкость

Независимо от того, установлена ​​ли у вас механическая или автоматическая трансмиссия, трансмиссионная жидкость (https://www. yourmechanic.com/article/what-is-transmission-fluid-and- что-это-делает) — одна из самых упускаемых из виду жидкостей, когда дело доходит до технического обслуживания. Если вы забудете заменить эту жидкость (https://www.yourmechanic.com/article/how-long-does-transmission-fluid-last), это может привести к серьезным…

Как измерить длину карданного вала

Карданный вал (https://www.yourmechanic.com/article/how-long-does-a-driveshaft-last) транспортного средства передает крутящий момент или мощность от трансмиссии транспортного средства к оси колес. Если ваш автомобиль переднеприводный, мощность передается на два передних колеса. Если это…

Как заменить реле давления трансмиссионного масла

Реле давления трансмиссионного масла передает измерения от насоса. Если фильтр забит, этот переключатель переводит коробку передач в аварийный режим.

Похожие вопросы

Автомобиль не въезжает в паркинг.

Привет. Рычажный механизм переключения необходимо осмотреть на наличие плохих концевых втулок, которые могли развалиться. Втулки удерживают тягу коробки передач и тягу переключения передач вместе. Когда втулки изнашиваются, это заставляет выбирать парковку…

Автомобиль вялый после 40 миль в час

Коробка передач, кажется, проскальзывает внутри. Муфты 3-4 скорее всего неисправны, из-за чего трансмиссия проскальзывает. Коробка передач, скорее всего, нуждается в капитальном ремонте или замене. Я рекомендую вам иметь механика, как те из…

Передача полностью перестает работать, пока я не выключу ее, затем перезапущу, затем она работает ненадолго и снова прекращает работу.

если обороты двигателя увеличиваются, а автомобиль не движется, трансмиссия проскальзывает. Первое, что нужно сделать, это дать двигателю поработать на холостом ходу и прогреться до рабочей температуры, а затем проверить трансмиссионную жидкость. ..

Просмотрите другой контент

Услуги

Техническое обслуживание

Смета

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Автомобильные статьи экспертов — DIY, Коды неисправностей, Как сделать

Экспертные автомобильные статьи — DIY, Коды неисправностей, Как | Ваш механик совет

Получить предложение

Как читать и понимать коды индикатора «Проверить двигатель» (OBD-II)

Индикатор «Проверить двигатель» указывает на код неисправности, хранящийся в компьютере автомобиля, и может указывать на ряд проблем.

Когда следует менять масло?

Масло необходимо менять через определенные промежутки времени. С синтетическим маслом Mobil 1 вы можете оптимизировать производительность и реже менять масло.

Каков срок годности моторного масла?

Если вы планируете хранить масло, полезно знать, как долго может храниться моторное масло. Храните моторное масло в прохладном темном месте, чтобы оно прослужило дольше.

Каковы риски перехода на синтетическое масло в старых автомобилях?

В старых автомобилях обычно приходится использовать обычное моторное масло вместо синтетического моторного масла. Переход на синтетику может привести к протечкам двигателя или повреждению двигателя.

Автомобили нуждаются в замене масла чаще или реже по мере их старения?

Двигатели автомобилей изнашиваются по мере увеличения пробега. Старые двигатели и двигатели с большим пробегом имеют более низкие допуски, что требует более частой замены масла.

Почему масла 5W-30 и 5W-20 так распространены?

Замена масла – одна из важнейших задач по уходу за автомобилем. В большинстве автомобилей используется масло 5W-20 или 5W-30, потому что эти масла лучше всего работают при высоких или низких температурах.

Почему вязкость моторного масла имеет значение?

Вязкость моторного масла определяет, насколько густым или жидким является масло. Мультивязкостные масла избавляют от необходимости менять масло в разные сезоны.

Как масло смазывает двигатель?

Масло — необходимая жидкость в двигателе автомобиля. Моторное масло смазывает детали двигателя и предотвращает перегрев автомобиля. Замена масла помогает продлить срок службы двигателя.

Как починить сменный автомобильный термостат?

Что нужно знать, чтобы починить автомобильный термостат.

Высокооплачиваемая работа мобильного механика рядом со мной

Наш подробный путеводитель по поиску хорошо оплачиваемых вакансий мобильных механиков рядом с вами. Вакансия мобильного автомеханика по всей стране.

Что такое насос обнаружения утечек?

Каковы симптомы обнаружения утечек в насосах?

Что такое жидкость для механической коробки передач?

Как заменить жидкость в механической коробке передач

Что такое опора автоматической коробки передач?

Как отремонтировать опору АКПП

Как заменить переключатель отпускания тормоза круиз-контроля

Круиз-контроль отключается переключателем отпускания тормоза, который выходит из строя, если круиз-контроль не деактивирован или настроен неправильно.

Почему у автомобилей разные интервалы замены масла?

Интервалы замены автомобильного масла зависят от марки, модели и года выпуска автомобиля. Правильный тип масла и то, как используется автомобиль, также имеют значение.

Нужно ли менять моторное масло в жаркую или холодную погоду?

Температура наружного воздуха может изменить работу моторного масла. Многовязкое моторное масло позволяет легко поддерживать эффективную работу вашего автомобиля круглый год.

Руководство по присадкам к моторным маслам

Моторное масло содержит различные присадки, улучшающие его работу. Как обычные, так и синтетические масла содержат присадки, которые помогают предотвратить износ двигателя.

Какой тип масла следует использовать?

Замена масла в автомобиле является одной из важнейших задач по обслуживанию автомобиля. В вашем двигателе может использоваться синтетическое моторное масло, обычное масло или масло любого другого типа.

Как предотвратить образование шлама в моторном масле

Регулярная замена масла в автомобиле помогает предотвратить образование шлама. Шлам моторного масла может привести к увеличению расхода топлива, низкому давлению масла и повреждению деталей двигателя.

Сколько масла потребляет мой автомобиль?

Моторное масло жизненно важно для работы двигателя. Обычно в 4-цилиндровых двигателях используется пять литров масла, в 6-цилиндровых — шесть литров, а в двигателях V8 — восемь.

Советы по уходу за автомобилем в задымленную погоду и в рекордную жару

Как защитить свой автомобиль от дыма, пепла и сильной летней жары

Высокооплачиваемые вакансии автомеханика рядом с вами

Ищете работу автомеханика? Найдите множество отлично оплачиваемых вакансий для автомехаников рядом с вашим домом.

Механики, которые приходят к вам

Преимущества использования мобильного механика вместо того, чтобы ехать на автомобиле в мастерскую

Что такое клапан регулирования фаз газораспределения двигателя (VVT)?

A Соленоид VVT отвечает за экономию топлива, регулируя подачу масла на ступицу VVT. Имейте в виду: низкий уровень масла также может вызвать проблемы с соленоидом VVT и другими частями системы газораспределения. Каждый…

Что такое обслуживание жидкости для автоматических коробок передач?

Как заменить жидкость в автоматической коробке передач

---

Автомобильные статьи экспертов — DIY, Коды неисправностей, Как сделать

Экспертные автомобильные статьи — DIY, Коды неисправностей, Как | Ваш механик совет

Получить предложение

Как читать и понимать коды индикатора «Проверить двигатель» (OBD-II)

Индикатор «Проверить двигатель» указывает на код неисправности, хранящийся в компьютере автомобиля, и может указывать на ряд проблем.

Когда следует менять масло?

Масло необходимо менять через определенные промежутки времени. С синтетическим маслом Mobil 1 вы можете оптимизировать производительность и реже менять масло.

Каков срок годности моторного масла?

Если вы планируете хранить масло, полезно знать, как долго может храниться моторное масло. Храните моторное масло в прохладном темном месте, чтобы оно прослужило дольше.

Каковы риски перехода на синтетическое масло в старых автомобилях?

В старых автомобилях обычно приходится использовать обычное моторное масло вместо синтетического моторного масла. Переход на синтетику может привести к протечкам двигателя или повреждению двигателя.

Автомобили нуждаются в замене масла чаще или реже по мере их старения?

Двигатели автомобилей изнашиваются по мере увеличения пробега. Старые двигатели и двигатели с большим пробегом имеют более низкие допуски, что требует более частой замены масла.

Почему масла 5W-30 и 5W-20 так распространены?

Замена масла – одна из важнейших задач по уходу за автомобилем. В большинстве автомобилей используется масло 5W-20 или 5W-30, потому что эти масла лучше всего работают при высоких или низких температурах.

Почему вязкость моторного масла имеет значение?

Вязкость моторного масла определяет, насколько густым или жидким является масло. Мультивязкостные масла избавляют от необходимости менять масло в разные сезоны.

Как масло смазывает двигатель?

Масло — необходимая жидкость в двигателе автомобиля. Моторное масло смазывает детали двигателя и предотвращает перегрев автомобиля. Замена масла помогает продлить срок службы двигателя.

Как починить сменный автомобильный термостат?

Что нужно знать, чтобы починить автомобильный термостат.

Высокооплачиваемая работа мобильного механика рядом со мной

Наш подробный путеводитель по поиску хорошо оплачиваемых вакансий мобильных механиков рядом с вами. Вакансия мобильного автомеханика по всей стране.

Что такое насос обнаружения утечек?

Каковы симптомы обнаружения утечек в насосах?

Что такое жидкость для механической коробки передач?

Как заменить жидкость в механической коробке передач

Что такое опора автоматической коробки передач?

Как отремонтировать опору АКПП

Как заменить переключатель отпускания тормоза круиз-контроля

Круиз-контроль отключается переключателем отпускания тормоза, который выходит из строя, если круиз-контроль не деактивирован или настроен неправильно.

Почему у автомобилей разные интервалы замены масла?

Интервалы замены автомобильного масла зависят от марки, модели и года выпуска автомобиля. Правильный тип масла и то, как используется автомобиль, также имеют значение.

Нужно ли менять моторное масло в жаркую или холодную погоду?

Температура наружного воздуха может изменить работу моторного масла. Многовязкое моторное масло позволяет легко поддерживать эффективную работу вашего автомобиля круглый год.

Руководство по присадкам к моторным маслам

Моторное масло содержит различные присадки, улучшающие его работу. Как обычные, так и синтетические масла содержат присадки, которые помогают предотвратить износ двигателя.

Какой тип масла следует использовать?

Замена масла в автомобиле является одной из важнейших задач по обслуживанию автомобиля. В вашем двигателе может использоваться синтетическое моторное масло, обычное масло или масло любого другого типа.

Как предотвратить образование шлама в моторном масле

Регулярная замена масла в автомобиле помогает предотвратить образование шлама. Шлам моторного масла может привести к увеличению расхода топлива, низкому давлению масла и повреждению деталей двигателя.

Сколько масла потребляет мой автомобиль?

Моторное масло жизненно важно для работы двигателя. Обычно в 4-цилиндровых двигателях используется пять литров масла, в 6-цилиндровых — шесть литров, а в двигателях V8 — восемь.

Советы по уходу за автомобилем в задымленную погоду и в рекордную жару

Как защитить свой автомобиль от дыма, пепла и сильной летней жары

Высокооплачиваемые вакансии автомеханика рядом с вами

Ищете работу автомеханика? Найдите множество отлично оплачиваемых вакансий для автомехаников рядом с вашим домом.

Механики, которые приходят к вам

Преимущества использования мобильного механика вместо того, чтобы ехать на автомобиле в мастерскую

Что такое клапан регулирования фаз газораспределения двигателя (VVT)?

A Соленоид VVT отвечает за экономию топлива, регулируя подачу масла на ступицу VVT. Имейте в виду: низкий уровень масла также может вызвать проблемы с соленоидом VVT и другими частями системы газораспределения. Каждый…

Что такое обслуживание жидкости для автоматических коробок передач?

Как заменить жидкость в автоматической коробке передач

---

Симптомы плохих U-образных суставов

Перейти к содержимому

Опубликовано 9 октября 2019 г. 24 марта 2022 г. Джош Дэниелс

Как определить неисправность карданного шарнира

Симптомы

• Скрип
• Стук
• Вибрация
• Утечка трансмиссии
• Транспортное средство не движется
• Отсоединенный приводной вал

Когда карданные шарниры изношены или повреждены, они издают скрипящие звуки, частота которых увеличивается с ростом скорости, а также вибрации при движении и другие более серьезные симптомы. Выявление причины износа и выбор правильного карданного шарнира для замены в соответствии с обязанностями или видами деятельности вашего автомобиля может снизить вероятность преждевременного износа и выхода из строя, а также увеличить интервалы между заменами.

* Вы можете проверить карданные шарниры, прислушиваясь к скрипу или хлопкам при движении на очень низкой скорости, визуально осмотрев сальники на наличие повреждений и утечек смазки или вручную переключив приводной вал, чтобы проверить наличие люфта в шарнире.

Содержание:

• Базовая информация
• Симптомы
• Причины
• Замены
• Муг U суставы
• Вывод

---

Что такое карданные шарниры?

U-образные шарниры (или универсальные шарниры) представляют собой стальные крестовины с крышками подшипников на каждом конце, которые позволяют жестким стержням трансмиссии соединяться и вращаться под нестандартными углами, а также обеспечивают гибкость, снижающую нагрузку на приводной вал при движении автомобиля.

Поскольку они относительно недороги, замена U-образных шарниров при первых же признаках неисправности может сэкономить много головной боли и денег в будущем.

Где U-образные соединения?

Как правило, вдоль трансмиссии расположены два U-образных соединения, обычно рядом с двигателем и задним дифференциалом в автомобилях с задним приводом. Существуют и другие стили трансмиссии, в которых используется больше U-образных соединений вдоль трансмиссии, например, в некоторых полноприводных автомобилях.

---

Симптомы

1. Скрип

Контакт металла по металлу без смазки между подшипниками и цапфой создает трение и скрип. Наиболее заметно на малых скоростях.

* Если возможно, смажьте

2. Стук

Люфт в шарнире приводит к тому, что приводной вал вибрирует при включении. Наиболее заметно при переключении между приводом и задним ходом. Также щелкает или хлопает.

* Серьезно рассмотрите возможность замены

3. Вибрация

Достаточно Износ U-образного шарнира в конечном итоге приведет к дисбалансу приводного вала, вызывая постоянное дрожание. Трансмиссия могла быть повреждена.

* Порог замены

4. Утечка из трансмиссии

Это может быть признаком другой проблемы, но вибрация приводного вала, вызванная ослаблением карданного шарнира, может повредить уплотнение вашей трансмиссии.

* Замена + работа с коробкой передач

5. Автомобиль не двигается

Довольно понятно и легко заметить. Поломка U-образного соединения не позволяет приводному валу функционировать, поэтому транспортное средство будет включено, но никуда не денется.

* Возможная замена приводного вала

6. Отсоединенный приводной вал

U-образный шарнир полностью вышел из строя и больше не может удерживать приводной вал в соединении… поэтому он лежит на земле. Вызовите эвакуатор и достаньте чековую книжку.

* Вероятна замена приводного вала

---

Причины

Нормальный износ может быть причиной плохого карданного шарнира, но в большинстве случаев проблема связана с недостатком смазки подшипники, экстремальное использование автомобиля или модификации автомобиля, влияющие на угол или скорость приводного вала. Если вы можете определить причину отказа U-образного шарнира, вы можете выбрать подходящую замену и принять меры, чтобы избежать преждевременного износа замены. Вот некоторые подробности о наиболее распространенных причинах неисправности U-образных шарниров, а также некоторые предложения по замене.

…отсутствие смазки подшипников, экстремальное использование транспортного средства или модификации транспортного средства…

Износ

U-образные шарниры обычно имеют очень длительный срок службы, но независимо от того, насколько тщательно они обслуживаются, они могут изнашиваться при достаточном количестве миль пробега, сильно вождения или неблагоприятных условий вождения. В случае грузовиков и внедорожников, которые используются для бездорожья, перевозки или буксировки, U-образные шарниры выполняют тяжелую работу и, скорее всего, нуждаются в замене, чем в случае ежедневного водителя.

• Если оригинальный U-образный шарнир дал вам хороший пробег, вы, вероятно, можете безопасно заменить его на вариант OE.

Премиум

Потеря смазки

Во многих случаях неисправность карданного шарнира может быть связана с недостатком или потерей смазки. Поскольку они, по сути, представляют собой серию подшипников, правильная смазка шасси для ваших U-образных шарниров будет важным фактором в том, насколько хорошо эти подшипники работают. Некоторые карданные шарниры предназначены для обслуживания смазкой, что особенно полезно в тяжелых, внедорожных или подъемных транспортных средствах, которые могут быть тяжелыми для U-образных шарниров.

• Если вы найдете U-образный шарнир со смазкой, то смазку можно сделать в собственном гараже.

Премиум

Работа в условиях повышенной опасности

Прохождение автомобиля через дорожный знак в экстремальных условиях, таких как гонки, бездорожье или постоянная буксировка с чрезмерным грузом, может привести к увеличению нагрузки на приводной вал и ускорению износа карданного шарнира.

• Ежедневные тяжелые нагрузки означают, что вам, вероятно, следует использовать U-образные шарниры для тяжелых условий эксплуатации, предназначенные для работы в тяжелых условиях.

Суперсила

Сверхмощный

Подъем без выравнивания

Установка подъемного комплекта может изменить угол приводного вала, что оказывает большее давление на U-образные шарниры и может сократить срок их службы. Проверьте соосность приводного вала после подъема, чтобы убедиться, что он работает в соответствии со спецификациями производителя.

• Убедитесь, что угол приводного вала находится в пределах допусков, при необходимости отрегулируйте, и более прочный U-образный шарнир не помешает.

Суперсила

Сверхмощный

Усиленные двигатели

Если вы сбросили более крупный двигатель или внесли модификации для повышения мощности, вы увеличиваете нагрузку на приводной вал, в том числе на карданные шарниры, которые будут подвергаться ускоренному износу.

• Мощность, превышающая оригинальную мощность, должна иметь более прочные U-образные шарниры, чем оригинальная комплектация

Суперсила

---

Замена

«Универсальные» шарниры?

Во-первых, универсальные шарниры не совсем универсальны с точки зрения установки. Название может немного вводить в заблуждение, но мы имеем в виду, что существует множество стилей и очень специфических размеров, которые должны быть соблюдены, чтобы правильно соответствовать U-образному соединению. Обязательно найдите деталь, которая гарантированно соответствует вашему году, марке и модели, или, если вам нужно найти U-образные соединения по размеру, убедитесь, что вы получили правильные размеры.

Какая замена мне подходит?

Для ежедневного водителя, который проводит большую часть своего времени на шоссе или межштатной автомагистрали, вам, скорее всего, подойдет оригинальная запасная часть или ее аналог на вторичном рынке. Если ваш автомобиль буксируется, поднимается или у вас мощность выше исходной, то более прочный U-образный шарнир с функциями, улучшающими работу и долговечность, может подойти лучше. Если у вас есть смазываемые карданные шарниры, обязательно обслуживайте их при каждой замене масла для достижения наилучших результатов.

Moog — компания по продаже запасных частей, которая производит высококачественные сменные U-образные шарниры или более прочные модификации для многих марок и моделей. Вы можете проверить их варианты ниже:

* Заявление об отказе от ответственности: мы продаем запчасти Moog

---

Универсальные шарниры Moog

Moog предлагает послепродажные U-образные шарниры с усовершенствованиями по сравнению с оригинальными деталями и учитывает более требовательные приложения в своей конструкции. Их U-образные соединения варьируются от замены для ежедневных водителей до соединений для тяжелых условий эксплуатации для максимального эффективного срока службы и работы в самых неблагоприятных условиях.

Если вам нужно найти карданные шарниры, вы можете посетить Moog-Suspension-Parts.com и легко выполнить поиск по марке и модели или найти U-образный шарнир по размеру. Вот краткий список некоторых вариантов U Joint, которые предлагает Moog.

U-образные шарниры премиум-класса

Эти U-образные шарниры представляют собой альтернативу оригинальным заменам и обладают некоторыми дополнительными функциями, которые делают их скорее обновлением, чем заменой. Изготовленные из качественных материалов и поддающиеся смазке конструкции, U-образные шарниры Moog Premium могут обеспечить более долговечное решение для ежедневного водителя, чем OE-заменители U-образных шарниров.

Сверхпрочные U-образные соединения

Сверхпрочные U-образные соединения выкованы из более прочного стального сплава и используют систему смазки, доступ к которой осуществляется через торцевую крышку, что делает U-образное соединение более прочным. Также доступно без каналов для смазки в крестовине для еще большей прочности в приложениях, которые могут ударить трансмиссию, например, в гонках, особенно на дрэг-треке.

Антигальванические U-образные соединения

Эти U-образные соединения специально разработаны для облегченных алюминиевых вилок карданных валов. Контакт между алюминием и сталью может вызвать гальваническую реакцию, которая может вызвать коррозию алюминиевых хомутов. Чашки подшипников на этих U-образных соединениях химически обработаны для предотвращения гальванической реакции и коррозии.

U-образные шарниры для тяжелых условий эксплуатации

Максимальная надежность и плавность хода. Компоненты отшлифованы с точными допусками, поэтому устраняются даже микроскопические дефекты, что дополнительно предотвращает преждевременный износ. Специальные внутренние клапаны предотвращают сухой пуск и обеспечивают равномерную и постоянную смазку рабочих поверхностей.

---

Заключение

Как указывалось ранее, карданные шарниры намного дешевле, чем работа с коробкой передач или новый приводной вал, поэтому лучше всего проверять или менять их при первых признаках неисправности. Существуют факторы, которые могут ускорить износ и привести к преждевременному выходу из строя, поэтому выбор правильного карданного шарнира для смягчения этих факторов может означать лучшую работу в целом и меньшую вероятность того, что их потребуется заменить.

Moog предлагает несколько вариантов замены, изготовленных по стандартам, превышающим стандарты оригинала, поэтому мы рекомендуем попробовать их, если вам нужно заменить карданные шарниры на вашем автомобиле.

От всех нас на Suspension.com; Ехать плавно и ехать жестко.

U-образные шарниры намного дешевле, чем работа с коробкой передач или новый приводной вал, поэтому лучше всего проверять или менять их при первых признаках неисправности.

Нравится:

Нравится Загрузка…

Бренды DIY Диагностика MOOG

%d блоггерам нравится это:

Перейти к панели инструментов

Симптомы неисправности шаровых шарниров

Делиться

Я принимаю Отправить 907:40 Отправить

Плавный ход

Передняя подвеска вашего автомобиля представляет собой замечательную систему. Сложный узел рычагов управления и ступиц колес, передняя подвеска не только позволяет вашим передним колесам двигаться вверх и вниз независимо друг от друга, обеспечивая плавность хода, но также заставляет оба колеса одновременно поворачиваться влево или вправо, так что вы можете ваш автомобиль едет туда, куда вам нужно.

Несмотря на то, что существуют различные типы передних подвесок, например, с верхними и нижними рычагами подвески и со стойками типа Макферсон, все они имеют общий компонент, который позволяет им делать то, для чего они предназначены: шаровой шарнир. Если шаровая опора выйдет из строя, это может иметь ужасные последствия. Читайте дальше, чтобы узнать, как распознать признаки и симптомы неисправности шарового шарнира.

Основы независимой передней подвески

Современные автомобили оснащены системой передней подвески, в которой используются верхние и нижние рычаги подвески для крепления ступицы колеса к вашему автомобилю, либо используются стойки МакФерсон и один рычаг подвески для крепления ступицы колеса. Ступицы колес, на которых установлены ваши колеса и шины, прикреплены к внешним концам каждого рычага управления и обычно остаются вертикальными, когда они перемещаются вверх и вниз при повороте рычагов управления. Ступицы также подключены к вашей системе рулевого управления и должны иметь возможность поворачиваться влево и вправо в любой момент их движения вверх и вниз.

Шаровые шарниры являются важными компонентами, соединяющими ступицы колес с рычагами подвески. Они обеспечивают универсальное поворотное движение между ступицами колес и поперечными рычагами, чтобы обеспечить вам безопасную и плавную езду и точное управление автомобилем.

Симптомы незакрепленных шаровых опор

Хотя шаровые опоры могут прослужить 70 000 миль и более, они не вечны. Их фактический срок службы будет зависеть от ваших привычек вождения, дорожных условий и воздействия дорожных брызг и соли. По мере совместного износа шара и гнезда обычно малый допуск между ними будет увеличиваться, и со временем шаровое соединение будет ослабевать.

Звук — Обычно первым признаком износа или ослабления шаровых шарниров является слабый прерывистый лязг, который, кажется, исходит из угла вашего автомобиля. Звук может быть более выраженным при движении по кочкам или провалам или при повороте за угол. Хотя сначала звук может быть слабым, с течением времени и износом он будет становиться громче и чаще.

Рулевое управление — Изношенные шаровые шарниры могут повлиять на рулевое управление вашего автомобиля, обычно делая рулевое управление неустойчивым или жестким в зависимости от степени износа шарового шарнира. Ощущение вибрации рулевого колеса при движении по ровной прямой дороге или снос автомобиля вправо или влево при проезде неровностей также могут быть признаками износа шаровой опоры.

Шины — Неравномерный износ шин может быть признаком износа шаровых опор. В частности, если внутренние или внешние края ваших передних шин изнашиваются быстрее, чем остальная часть протектора, есть большая вероятность, что причиной являются изношенные шаровые шарниры. Однако, если оба края изнашиваются быстрее, чем середина, проблема не в шаровых опорах, а в недостаточном давлении в шинах.

Индикаторы износа

Некоторые шаровые опоры имеют встроенные индикаторы износа, облегчающие диагностику ослабления шаровых опор. Индикаторы износа включают подвижную пресс-масленку. Когда буртик пресс-масленки находится заподлицо или ниже нижней части корпуса шарового шарнира, шаровой шарнир изношен и подлежит замене.

Другие типы имеют индикатор износа, выступающий через отверстие в нижней части шарового шарнира. Пока штифт виден, шаровой шарнир в порядке. Когда он становится вровень с корпусом или его не видно, шаровую опору следует заменить.

Опасности изношенных шаровых опор

Изношенная шаровая опора не является проблемой, которую следует откладывать на потом — катастрофический выход из строя любой шаровой опоры приведет к тому, что передняя подвеска развалится, что приведет к потере контроля над автомобилем. Если вы подозреваете, что шаровые шарниры изношены, вам следует проверить свой автомобиль у доверенного механика, имеющего опыт диагностики и устранения проблем с подвеской.

Содержимое, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Теги: Автомобильная, Шаровые шарниры

НазадВернуться к системе шасси 101

Делиться

Я принимаю Отправить Отправить

6 Признаки неисправного U-образного шарнира и стоимость замены

Если вы похожи на большинство людей, вы, вероятно, считаете само собой разумеющимся различные детали, из которых состоит ваш автомобиль, и то, как все они работают вместе, чтобы доставить вас туда, куда вам нужно. идти. Одной из самых важных, но часто упускаемых из виду деталей автомобиля является карданный шарнир.

Этот компонент отвечает за передачу мощности от двигателя к колесам, и если он выйдет из строя, это может вызвать серьезные проблемы со всем карданным валом или подвеской автомобиля.

В этом блоге вы найдете все, что вам нужно знать о карданных шарнирах: что это такое, где они используются, сколько стоит их замена и как при необходимости это сделать самостоятельно!

Содержание

Что такое U-образный шарнир?

Универсальный шарнир, часто сокращенный до карданного шарнира, представляет собой механический компонент, который позволяет двум объектам (обычно валам или задней оси) вращаться под разными углами, оставаясь при этом соединенными. Он состоит из пары шарниров с цилиндрическим поперечным сечением, известных как хомуты или цапфы, которые могут вращаться внутри друг друга.

Вилки соединены поперечиной, обычно в виде стального вала, передающего крутящий момент между ними. Универсальный шарнир обеспечивает относительное движение между двумя объектами при передаче крутящего момента.

Где найти U-образный шарнир?

Универсальный шарнир обычно используется в трансмиссиях, таких как автомобильная и сельскохозяйственная техника. Основным преимуществом универсального шарнира перед другими типами механических соединений является его способность компенсировать угловое смещение между соединенными валами.

Эта гибкость делает его идеальным для использования в приложениях, где выравнивание валов не является фиксированным, например, в сельскохозяйственной технике, где буксируемое оборудование можно поднимать или опускать, или в автомобильных трансмиссиях, где колеса могут двигаться вверх и вниз по мере необходимости. машина едет по неровностям дороги.

Для чего нужен U-образный шарнир в подвеске автомобиля?

U-образный шарнир или универсальный шарнир в системе подвески автомобиля отвечает за соединение различных движущихся частей подвески. Сюда входят колеса, оси и карданный вал. U-образный шарнир позволяет этим частям двигаться независимо друг от друга, оставаясь прикрепленными.

Это важно для управления движениями подвески вверх и вниз, а также движениями из стороны в сторону при повороте. Без карданного вала подвеска не сможет работать должным образом.

Что вызывает отказ карданного шарнира?

Существует несколько факторов, которые могут привести к выходу из строя карданного шарнира. К наиболее распространенным относятся:

1. Износ
2. Без смазки
3. Тяжелые работы
4. Подняв подвеску
5. Модификации на транспортное средство
6. Привычки вождения

Дайте нам описать эти причины. Поломка карданного вала — это просто износ универсального шарнира. Со временем постоянное движение суставов приводит к их износу, особенно если они не смазываются должным образом. В конечном итоге это может привести к поломке или расшатыванию суставов, что может вызвать всевозможные проблемы.

2. Без смазки:

Недостаток смазки может привести к преждевременному выходу из строя шарниров вашего автомобиля. Суставы в вашем автомобиле постоянно двигаются и трутся друг о друга, что создает трение. Это трение может со временем повредить суставы, что в конечном итоге приведет к их выходу из строя. Если суставы не смазываются должным образом, они быстрее изнашиваются и в конечном итоге могут выйти из строя.

Чтобы этого не произошло, важно регулярно проверять уровень смазки в вашем автомобиле и пополнять ее по мере необходимости. Это поможет продлить срок службы ваших суставов и предотвратить преждевременный выход из строя.

3. Тяжелые работы:

Преждевременный выход из строя карданного шарнира часто бывает вызван тяжелыми нагрузками, такими как движение по бездорожью, буксировка или буксировка. Постоянная нагрузка на карданные шарниры может привести к их преждевременному износу, что приведет к необходимости замены раньше, чем ожидалось.

Если вы регулярно выполняете какие-либо из этих тяжелых работ, важно регулярно проверять карданные шарниры, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Или установите в свой автомобиль специальные сверхпрочные карданные шарниры. Таким образом вы можете избежать неудобств и расходов, связанных с преждевременным выходом из строя карданного шарнира.

4. Подъем подвески:

Поднятие подвески автомобиля может вызвать дополнительную нагрузку на карданные шарниры. Это связано с тем, что они не предназначены для поддержки веса автомобиля, когда он отрывается от земли. Поднятие подвески также может вызвать другие проблемы, например проблемы с выравниванием.

Несмотря на то, что поднятый грузовик или внедорожник может выглядеть великолепно, дополнительная высота может создать нагрузку на карданные шарниры. Если вы решите поднять свой автомобиль, обязательно доверьте это профессионалу и используйте качественные запчасти, чтобы избежать каких-либо проблем.

5. Модификации автомобиля:

Одной из наиболее распространенных модификаций, которая может привести к преждевременному выходу из строя карданного шарнира, является повышение производительности вашего автомобиля за счет установки более крупного двигателя. Если в вашем автомобиле установлен двигатель V8, и вы решили перейти на более мощный двигатель, вес нового двигателя создаст дополнительную нагрузку на карданные шарниры. Кроме того, повышенная выходная мощность нового двигателя также будет способствовать преждевременному износу карданного шарнира.

Еще одной модификацией, которая может привести к преждевременному выходу из строя карданного шарнира, является установка шин большего размера. В то время как шины большего размера могут придать вашему автомобилю более агрессивный вид, они также могут увеличить его вес и создать дополнительную нагрузку на карданные шарниры. Если вам необходимо перейти на шины большего размера, обязательно помните о весе вашего автомобиля и выбирайте шины, соответствующие размеру вашего автомобиля.

6. Привычка вождения

Привычка вождения также может повлиять на срок службы карданного шарнира. Если вы часто ездите по бездорожью или по неровной дороге, это может вызвать дополнительную нагрузку на суставы и привести к их преждевременному выходу из строя.

Одной из вредных привычек, которая может привести к отказу суставов, является езда на тормозе. Когда вы едете на тормозе, вы постоянно оказываете давление на тормозные колодки, что приводит к дополнительному износу шарниров. Если вы должны ездить на тормозе, постарайтесь делать это легко и не делайте этого в течение длительного времени.

Еще одна плохая привычка вождения, которая может привести к поломке сустава, — резкое ускорение. Когда вы слишком сильно ускоряетесь, вы создаете ненужную нагрузку на суставы, что может привести к их отказу. Если вам необходимо быстро ускориться, постарайтесь сделать это плавно и контролируемо.

Итак, вот некоторые из наиболее частых причин отказа карданного шарнира. Если вы помните об этих вещах, вы можете помочь предотвратить отказ ваших крестовин.

Симптомы неисправности U-образного шарнира

Если вы подозреваете, что ваш U-образный шарнир выходит из строя, вы можете обратить внимание на несколько симптомов. К ним относятся:

1. Скрип
2. Утечка трансмиссионной жидкости
3. Стук
4. Отключенный вал привода
5. Вибрация
6. . — сустав начинает выходить из строя, вы начнете слышать скрип, исходящий из области сустава. Этот шум будет наиболее заметен при первом запуске автомобиля и исчезнет во время движения.

   Основной причиной этого скрипа является отсутствие смазки в шарнире. Недостаток смазки заставляет металлические компоненты шарнира тереться друг о друга, и это то, что вы слышите в виде скрипящего звука.

   2. Утечка трансмиссионной жидкости:

   Другим признаком неисправности карданного вала является утечка трансмиссионной жидкости. Это происходит, когда уплотнение выходного вала коробки передач в соединении изнашивается и больше не функционирует должным образом. Когда это произойдет, трансмиссионная жидкость вытечет из соединения, и вы заметите это на земле, где вы паркуете свой автомобиль.

   3. Стук:

   Если вы заметили лязг, исходящий от вашего автомобиля, скорее всего, виноват кардан. Этот звук обычно вызывается движением карданного вала, и он будет наиболее заметен при переключении передач.

   Стук указывает на то, что приводной вал в сборе не работает должным образом и нуждается в замене. Основной причиной этого небольшого лязга, сопровождаемого звоном, является отсутствие смазки внутри подшипника. Сейчас вы мало что можете сделать с внутренней смазкой подшипников карданного вала, но внешнее покрытие консистентной смазкой может помочь продлить срок их службы.

   4. Отсоединенный карданный вал:

   Если вы заметили, что ваш карданный вал больше не подсоединен к заднеприводным автомобилям, скорее всего, ваш кардан неисправен. Это может быть очень опасной ситуацией, так как приводной вал может ослабнуть и нанести серьезный ущерб вашему автомобилю.

   Плохой универсальный шарнир может привести к отсоединению приводного вала в основном по двум причинам. Во-первых, сустав может замерзнуть и больше не сможет вращаться. Во-вторых, шарнир может изнашиваться настолько, что больше не может удерживать приводной вал на месте. В любом случае, отсоединенный карданный вал — это серьезная проблема, которую необходимо устранять немедленно.

   5. Вибрация:

   Если вы заметили вибрацию, исходящую от вашего автомобиля, скорее всего, виноват кардан. Обычно это вызывается движением карданного вала, и это будет наиболее заметно при движении на высокой скорости.

   Вибрация указывает на то, что шарнир не работает должным образом и нуждается в замене. Эта вибрация является результатом дисбаланса, созданного неисправным соединением. Когда одна сторона шарнира не работает должным образом, это вызывает вибрацию карданного вала, что, в свою очередь, вызывает вибрацию автомобиля.

   6. Автомобиль не движется:

   Неисправный универсальный шарнир может помешать вашему автомобилю двигаться. Карданный шарнир отвечает за соединение карданного вала с колесами. Если он поврежден, он может помешать вращению карданного вала, что, в свою очередь, помешает вращению колес. Это может сделать ваш автомобиль неподвижным.

   Как заменить неисправный U-образный шарнир?

   Хотя замена карданного шарнира не является сложной задачей, она требует терпения и внимания к деталям. Вот пошаговое руководство о том, как заменить неисправный кардан в вашем автомобиле.

   1. Поднимите автомобиль домкратом и установите его на подставки. Перед началом работы убедитесь, что автомобиль надежно закреплен.

   2. Снимите приводной вал. В большинстве автомобилей приводной вал удерживается двумя болтами на дифференциале. Снимите эти болты и осторожно опустите приводной вал.

   3. Осмотрите карданные шарниры. Четыре заглушки удерживают кардан на месте. Два из этих колпачков будут свободными, а два других будут тугими. Плотные колпачки — это то, что удерживает U-образный шарнир от движения.

   4. Снимите крышки. Используйте пробойник или отвертку, чтобы выбить колпачки из карданного шарнира. Будьте осторожны, чтобы не повредить колпачки, так как они будут использоваться повторно.

   5. Выпрессуйте старый кардан. Пресс — лучший способ снять старый кардан, но молоток и пробойник подойдут, если у вас нет доступа к ним. Положите старый кардан на твердую поверхность и выбейте штифты с помощью пробойника.

   6. Установите новый кардан. Вдавите новый кардан на место или, если используете молоток и пробойник, вбейте штифты в новый кардан.

   7. Установите крышки. С помощью пробойника или отвертки вставьте колпачки обратно в карданное соединение. Убедитесь, что колпачки установлены заподлицо с поверхностью карданного шарнира.

   8. Установите приводной вал на место. Осторожно поднимите карданный вал на место и прикрутите его к дифференциалу.

   9. Опустите автомобиль. Осторожно снимите домкраты и опустите автомобиль на землю.

   10. Тест-драйв автомобиля. Совершите тест-драйв автомобиля, чтобы убедиться в исправности нового карданного шарнира. Если все хорошо, то все готово!

   Стоимость замены карданного шарнира

   Стоимость замены карданного шарнира в автомобиле зависит от марки и модели автомобиля. Однако средняя стоимость замены карданного шарнира в автомобиле составляет от 200 до 500 долларов. Стоимость рабочей силы будет наиболее существенным фактором в стоимости замены карданного шарнира в автомобиле. Поскольку это долгая работа, требующая от опытного механика не менее пары часов.

   Однако, если вы новичок и пытаетесь заменить его самостоятельно, это может занять целый день или как минимум 5-6 часов. Стоимость деталей также будет играть роль в окончательной стоимости. Обязательно получите несколько оценок от разных механиков, прежде чем принять решение об окончательной стоимости.

   Заключение

   Неисправный U-образный шарнир может вызвать несколько проблем с автомобилем из-за вибраций, которые полностью помешают вашему автомобилю двигаться. Несколько признаков могут указывать на то, что ваш U-образный сустав становится плохим. К ним относятся вибрации, исходящие от карданного вала, щелкающий шум при повороте и затрудненное рулевое управление. Если вы заметили какой-либо из этих симптомов, важно как можно скорее обратиться к механику для проверки карданного шарнира.

   Часто задаваемые вопросы
   Как долго вы можете ездить с неисправным карданным шарниром?

   Несколько миль, не больше. U-образный шарнир является ключевым компонентом трансмиссии вашего автомобиля, и если он выйдет из строя, ваш автомобиль не сможет двигаться. Плохой U-образный шарнир может вызвать вибрацию, которая повредит компоненты трансмиссии и в конечном итоге приведет к полному выходу из строя.

   Большинство экспертов рекомендуют заменить неисправный U-образный шарнир как можно скорее. В зависимости от серьезности проблемы некоторые механики могут временно исправить ослабленное или изношенное U-образное соединение, затянув болты или заменив стопорные кольца. Однако это лишь временное решение, и в конечном итоге проблему необходимо будет решить.

   Сколько времени нужно, чтобы заменить неисправный U-образный шарнир?

   На этот вопрос сложно ответить, поскольку он зависит от марки и модели вашего автомобиля и степени повреждения. Тем не менее, вы можете рассчитывать потратить как минимум пару часов на замену неисправного U-образного шарнира. Если у вас нет опыта в этом виде ремонта, это может занять еще больше времени.

   В целях безопасности всегда лучше проконсультироваться с профессиональным механиком, прежде чем пытаться выполнить ремонт самостоятельно.

   Каков средний срок службы карданного шарнира?

   Средний срок службы карданного шарнира составляет около 100 000 миль. Однако это может варьироваться в зависимости от марки и модели автомобиля и манеры вождения. Плохие дороги, бездорожье и другие факторы могут сократить срок службы U-образного шарнира. Регулярное техническое обслуживание и осмотр могут помочь продлить срок службы карданного шарнира.

   Какие типы подвески автомобилей наиболее распространены?

   В автомобиле распространены пять типов подвески:

   1. Жесткая подвеска оси: В подвеске этого типа ось крепится к шасси автомобиля болтами или сваркой. Основным преимуществом этого типа подвески является то, что она очень проста и дешева в изготовлении. Однако основные недостатки заключаются в том, что он не обеспечивает очень комфортной езды и не подходит для скоростной езды.

   2. Многорычажная подвеска: Этот тип подвески является более сложным, чем жесткая подвеска оси, и использует несколько звеньев для соединения оси с шасси. Преимущество такой конструкции в том, что она обеспечивает более комфортную езду и лучше подходит для скоростной езды. Однако главный недостаток заключается в том, что он дороже в производстве.

   3. Подвеска со стойками Макферсона: Подвеска со стойками Макферсона — это тип автомобильной подвески, в которой используются амортизаторы и стойки, соединенные с поворотным кулаком. Он широко используется в современных автомобилях и назван в честь Эрла С. Макферсона, который изобрел и разработал дизайн. Этот тип подвески широко используется в переднеприводных автомобилях.

   4. Подвеска на двойных поперечных рычагах: Подвеска на двойных поперечных рычагах — это тип системы подвески автомобиля, в которой используются два (левый и правый) рычаги в форме поперечных рычагов для фиксации ступицы колеса.

   Основное преимущество подвески на двойных поперечных рычагах по сравнению с более традиционной подвеской со стойками MacPherson заключается в том, что она позволяет точно настраивать геометрию подвески для оптимизации нескольких параметров. Это приводит к более точному выравниванию колес и улучшению характеристик управляемости.

   5. Пневматическая подвеска: Пневматическая подвеска — это тип подвески автомобиля, в котором вместо обычных металлических пружин используются пневматические рессоры. Пневматическая подвеска предлагает несколько преимуществ по сравнению с традиционными пружинными подвесками, включая более плавный ход, лучшую управляемость и повышенную устойчивость. Однако пневматическая подвеска также имеет некоторые недостатки, такие как повышенные затраты на техническое обслуживание и вероятность утечек.

   No related posts.
