схемы блоков J32, J31 с описанием
Ниссан Теана поколения Джи 31 (2003-2008) и Джи 32 (2008-2014) оснащены большим количеством электронных элементов, которые могут стабильно работать лишь при наличии достаточной защиты. Именно за это отвечают блоки предохранителей Nissan Teana.
Размещены в 3 разных частях машины, находятся плавкие элементы защиты и реле. Общее расположение и схемы этих деталей мало отличались от поколения, изменения произошли лишь в модификациях, выпускаемых после 2010 года.
Содержание
- 1 Где находится блок предохранителей
- 1.1 В салоне
- 1.2 Под капотом
- 1.2.1 Блок справа
- 1.2.2 Блок слева
- 1.3 Предохранители высокой мощности
- 2 Схема предохранителей
- 2.1 Предохранитель и реле кондиционера
- 2.2 Предохранитель прикуривателя
- 2.3 Печка
- 2.4 Предохранитель на багажник
- 2.5 Предохранитель АБС
- 2.6 Сигнал
- 2.7 Ближний свет
- 2.
8 Омыватель фар - 2.9 Реле и предохранитель бензонасоса Teana
- 2.10 Стартер
- 3 Итог
8 Омыватель фарГде находится блок предохранителей
В Теане установлены три больших монтажных блока, один из которых находится в салоне и 2 — под капотом авто. Область внутри машины считается основным, найти его просто — достаточно посмотреть на центральную панель, правее и чуть ниже руля, где можно обнаружить крышку блока. Ее внешний вид несколько изменился к последним выпускам 2014 и 2015 годов, но эти изменения не радикальные.
Блоки моторного отсека расположены сразу под капотом, чтобы до них добраться надо лишь снять воздуховод. Оба закрыты крышками, открыть которые можно, поддев их отверткой.
В салоне
Расположение салонного блока на центральной панели зависит от того, авто имеет левый или правый руль. Общее предназначение предохранителей, установленных тут не сильно изменились с 2008 г., при переходе от одного поколения к другому.
Плавкие элементы блока отвечают за основные электроприборы, освещение и обогрев салона, мультимедиа системы. Здесь находятся и 3 реле, имеющие схожее назначение.
Под капотом
В моторном отсеке Теаны находится два монтажных блока. Это осталось неизменным в модельном ряду 2004-2008 и 2008-2014 годов, хотя в 2011-2012 гг произошли некоторые изменения в схеме расположения самих плавких элементов. В последних выпусках предохранители этих блоков отвечали за АБС, генератор, работу стеклоочистителей и фар.
Блок справа
Правый монтажный блок подкапотного пространства находится у омывателя, на его крышке можно увидеть схему плавких элементов с мощностью. Тут можно найти предохранители габаритных огней, дальнего и ближнего света, реле кондиционера, блока управления мотором.
Блок слева
Поместился чуть левее мотора и имеет меньше плавких элементов. Здесь важны предохранители ABS, звукового сигнала, зажигания и омывателя фар.
youtube.com/embed/J9G95WyO1rg» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Предохранители высокой мощности
На плюсовой клемме аккумулятора Теаны производитель поместил 5 вставок высокой мощности — от 60 до 120 Ампер. Они отвечают за защиту реле и предохранителей других блоков. А также генератора.
Схема предохранителей
Изначально Теана имеет правый руль, но с момента выпуска европейки специально для отечественного рынка, начиная с 2006 г., можно приобрести и леворульные экземпляры. Расположение баранки влияет на место монтажного блока на центральной панели, но не влияет на схему расположения предохранителей.
| Предохранитель | Мощность, А | Что защищает |
| 1 | 10 | Электроблок управления мотором |
| 2 | 10 | Стартер |
| 3 | 10 | Подогрев сидений |
| 4 | 10 | Аудиосистему |
| 5 | 15 | Розетку |
| 6 | 10 | Обогрев зеркул, электропривод зеркул, доступ без ключа, кондиционер, корректор фар, задние противотуманки, передние противотуманки, подсветку комбинации приборов, антенну, омыватель фар, аудиосистему, комбинированный переключатель, задний свет, AV модуль |
| 7 | 15 | Прикуриватель |
| 8 | 10 | Подогрев сидений, кондиционер |
| 9 | 10 | Память сидений |
| 10 | 15 | Кондиционер |
| 11 | 15 | Кондиционер |
| 12 | 10 | Круиз-контроль, диагностический разъем, датчик скорости, селектор коробки передач, индикуторы коробки передач, систему динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонную систему Nissan (NATS), систему адаптивного освещения (AFS), заднюю шторку, зуммер, подсветку панели приборов, комбинацию приборов, аудиосистему, обогрев заднего стекла, подогрев сидений, корректор фар, задние фонари, кондиционер |
| 13 | 10 | SRS |
| 14 | 10 | Комбинацию приборов, подсветку панели приборов, зуммер, индикуторы коробки передач, селектор коробки передач (PNP), круиз контроль, диагностический разъем, ручной режим переключения передач (CVT), ABS, систему динамического контроля устойчивости автомобиля (VDC), SRS, бесключевой доступ, задняя шторку, систему зарядки, фары, передние противотуманные фары, задний противотуманный фонарь, укузатели поворота и аварийная сигнализацию, задние фонари, лампы заднего хода, AV модуль |
| 15 | 15 | Вентиляцию сидений, омыватель фар, омыватель стекла |
| 16 | — | Запасной |
| 17 | 15 | Центральный замок, круиз контроль, диагностический разъем, блок управления коробкой передач, датчик температуры масла коробки передач, блок управления двигателем, селектор коробки передач, ручной режим переключения передач (CVT), систему динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонную систему Nissan (NATS), замок багажнику, стеклоподъемники, люк, обогрев заднего стекла, электропривод сидений, память сидений, корректор фар, фары, передни противотуманные фары, задний противотуманный фонарь, укузатели поворота и аварийная сигнализацию, комбинированный переключатель, задний переключатель, подсветку панели приборов, комбинацию приборов, освещение салона, зуммер, индикуторы коробки передач, AV модуль |
| 18 | 15 | Селектор коробки передач, центральный замок, бесключевой доступ, противоугонную систему Nissan (NATS), память сидений, освещение салона, зуммер |
| 19 | 10 | Подушки двигателя, диагностический разъем, ручной режим переключения передач (CVT), систему динамического контроля устойчивости автомобиля (VDC), бесключевой доступ, противоугонную систему Nissan (NATS), кондиционер, задние фонари, подсветку панели приборов, комбинацию приборов, зуммер, AV модуль, индикуторы коробки передач |
| 20 | 10 | Стоп-сигналы, выключатель стоп-сигналов, круиз контороль, систему динамического контроля устойчивости автомобиля (VDC), ABS, селектор коробки передач |
| 21 | 10 | Освещение салона, подсветку зеркала в козырьке |
| 22 | 10 | Крышку бензобака |
| S | — | Запасной |
В основном блоке также расположены три реле:
- R1 – подогрева сидений
- R2 – отопителя
- R3 – дополнительного оборудования
В поколении, увидевшем свет после 2007 года, количество предохранителей в главном блоке увеличилось.
| Предохранитель | Мощность, А | Что защищает |
| 1 | 15 | Подогрев передних сидений |
| 2 | 10 | Подушки безопасности |
| 3 | 10 | ASCD переключатель Выключатель стоп-сигналов Корректор фар Диагностический разъем Блок управления кондиционером Датчик угла поворота рулевого колеса Блок управления кузовной электроникой (BCM) Переключатель подогрева сидений Датчик газа Ионизатор Заднюю шторку Переключатель вентиляции передних сидений Переключатель вентиляции заднего сидения Блок вентиляции передних сидений Блок вентиляции заднего сидения Подушки двигателя |
| 4 | 10 | Комбинацию приборов Селектор коробки передач Реле лампы заднего хода AV модуль |
| 5 | 10 | Крышку бензобака |
| 6 | 10 | Диагностический разъем Кондиционер Разъем ключа Зуммер ключа |
| 7 | 10 | Стоп-сигналы Блок управления кузовной электроникой (BCM) |
| 8 | — | Запасной |
| 9 | 10 | Разъем ключа Кнопку запуска |
| 10 | 10 | Память сидений Блок управления электроникой кузова (BCM) |
| 11 | 10 | Панель приборов Блок управления коробкой передач |
| 12 | — | Запасной |
| 13 | — | Запасной |
| 14 | — | Не используется |
| 15 | 10 | Обогрев зеркал Кондиционер |
| 16 | — | Не используется |
| 17 | 20 | Обогрев заднего стекла |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 15 | Прикуриватель |
| 21 | 10 | Аудиосистему Дисплей Аудиосистему BOSE Блок управления электроникой кузова (BCM) Мультифункциональный переключатель DVD плеер Переключатель зеркал AV модуль Блок навигации Камеру Блок переключателей сзади Кондиционер |
| 22 | 15 | Розетка |
| 23 | 15 | Реле отопления |
| 24 | 15 | Реле отопления |
| 25 | — | Запасной предохранитель |
| 26 | — | Не используется |
Количество реле тоже стало больше:
- R1 – зажигания
- R2 – обогрева заднего стекла
- R3 – дополнительного оборудования
- R4 – отопления
Всего под капотом Теаны расположены два блока предохранителей.

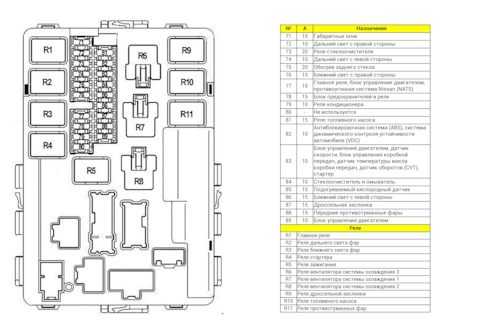

Схема первого из них.
| Предохранитель | Мощность, А | Что защищает |
| 71 | 15 | Габаритные огни |
| 72 | 10 | Дальний правый свет |
| 73 | 20 | Реле стеклоочистителя |
| 74 | 10 | Дальний левый свет |
| 75 | 20 | Обогрев заднего стекла |
| 76 | 15 | Ближний правый свет |
| 77 | 15 | Главное реле, блок управление двигателем, противоугонная система Nissan (NATS) |
| 78 | 15 | Блок предохранителей и реле |
| 79 | 10 | Реле кондиционера |
| 80 | — | Не используется |
| 81 | 15 | Реле топливного насоса |
| 82 | 10 | Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC) |
| 83 | 10 | Блок управления двигателем, датчик скорости, блок управления коробкой передач, датчик температуры масла коробки передач, датчик оборотов (CVT), стартер |
| 84 | 10 | Стеклоочиститель и омыватель |
| 85 | 15 | Подогреваемый кислородный датчик |
| 86 | 15 | Ближний левый свет |
| 87 | 15 | Дроссельная заслонка |
| 88 | 15 | Передние противотуманные фары |
| 89 | 10 | Блок управления двигателем |
Реле:
R1 – Главное реле
R2 – дальнего света фар
R3 – ближнего света фар
R4 – стартера
R5 – зажигания
R6 – вентилятора системы охлаждения 3
R7 – вентилятора системы охлаждения 1
R8 – вентилятора системы охлаждения 2
R9 – дроссельной заслонки
R10 – топливного насоса
R11 – противотуманных фар
У нового поколения набор таков:
| Предохранитель | Мощность, А | Что защищает |
| 1 | 15 | Реле топливного насоса Топливный насос с датчиком уровня топлива Конденсатор |
| 2 | 10 | Реле вентилятора системы охлаждения 2,3 Селектор коробки передач |
| 3 | 10 | Первичный и вторичный датчик скорости Электроблок управления КПП |
| 4 | 10 | Электроблок управления мотором Форсунки |
| 5 | 10 | Датчик рыскания ABS |
| 6 | 15 | Лямбда-зонд Подогреваемый кислородный датчик |
| 7 | 10 | Насос омывателя |
| 8 | 10 | Рулевую колонку |
| 9 | 10 | Реле кондиционера Вентилятор кондиционера |
| 10 | 15 | Катушки зажигания Электромагнитный клапан 1,2 системы VIAS Электромагнитный клапан системы регулирования фаз ГРМ Конденсатор Блок управления двигателем Датчик массового расхода воздуха Электромагнитный клапан продувки адсорбера |
| 11 | 15 | Блок управления двигателем Дроссельная заслонка |
| 12 | 10 | Корректор фар Передние габаритные огни |
| 13 | 10 | Задние габаритные огни Освещение салона Освещение номерного знака Лампа освещения вещевого ящика Переключатель задней шторки (передний/задний) Блок переключателей задних пассажиров Переключатель вентиляции заднего сидения Переключатель вентиляции передних сидений Переключатель подогрева передних сидений Переключатель подогрева заднего сидения Подсветку дверных ручек Выключатель VDC Переключатель корректора фар Кондиционер Кнопку багажника Мультифункциональный переключатель Комбинированный переключатель Выключатель аварийной сигнализации Аудиосистему AV модуль Управление подсветкой DVD плеер Корректор фар Блок навигации Переключатель зеркал |
| 14 | 10 | Дальний левый свет |
| 15 | 10 | Дальний правый свет |
| 16 | 15 | Ближний левый свет |
| 17 | 15 | Ближний правый свет |
| 18 | 15 | Передние противотуманки |
| 19 | — | Не используется |
| 20 | 30 | Стеклоочиститель |
Число реле уменьшилось до двух:
- R1 – вентилятора системы охлаждения 1
- R2 – стартера
Схема второго блока моторного отсека первого поколения.
| Предохранитель | Мощность, А | Что защищает |
| 1 | 30 | Омыватель фар |
| 2 | 40 | Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC) |
| 3 | 30 | Антиблокировочная система (ABS) |
| 4 | 50 | Стеклоподъемники, центральный замок, обогрев заднего стекла, люк, бесключевой доступ, противоугонная система Nissan (NATS), память сидений, вентиляция сидений, фары, корректор фар, передние противотуманки, задняя противотуманка, указатели поворота и аварийную сигнализацию, комбинированный переключатель, задний переключатель, подсветку панели приборов, комбинацию приборов, освещение салона, зуммер, индикаторы коробки передач, омыватель фар |
| 5 | — | Не используется |
| 6 | 10 | Генератор |
| 7 | 10 | Звуковой сигнал |
| 8 | 10 | Система адаптивного освещения (AFS) |
| 9 | 15 | Аудиосистема |
| 10 | 10 | Реле обогрева заднего стекла, обогрев зеркал |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 40 | Замок зажигания |
| 14 | 40 | Охладительный вентилятор |
| 15 | 40 | Охладительный вентилятор |
| 16 | 50 | Систему динамического контроля устойчивости автомобиля (VDC) |
Реле:
- R1 – звукового сигнала
- R2 – стеклоочистителя
Схема для второго поколения и ее расшифровка:
| Предохранитель | Мощность, А | Что защищает |
| 1 | 40 | Охладительный вентилятор |
| 2 | 40 | Реле зажигания Блок предохранителей и реле Предохранители: 1, 2, 3, 4 (блок предохранителей в салоне) |
| 3 | 40 | Реле охладительного вентилятора 2,3 |
| 4 | 40 | Омыватель фар |
| 5 | 15 | Вентиляция заднего сидения |
| 6 | 15 | Звуковой сигнал |
| 7 | 10 | Генератор |
| 8 | 15 | Вентиляция переднего сидения |
| 9 | — | Не используется |
| 10 | 15 | Аудиосистему Bose |
| 11 | 15 | Аудиосистему Bose |
| 12 | 15 | Аудиосистему Дисплей DVD плеер AV модуль Блок навигации Камеру |
| 13 | 40 | Блок управления электроникой кузова (BCM) |
| 14 | 40 | ABS |
| 15 | 30 | ABS |
| 16 | 50 | VDC |
Реле:
- R1 – звукового сигнала
- R2 – вентилятора системы охлаждения
Предохранитель и реле кондиционера
Отвечает целая серия плавких элементов в основном монтажном блоке — они имеют номера 6, 8, 10, 11 и 12.
Реле компрессора находится в первом блоке подкапотного пространства.
Предохранитель прикуривателя
В обоих поколениях Теаны расположен среди вставок основного бока и наделен одинаковой мощностью — 15 Ампер. Имеет разные номера: 7 для J31 и 20 для J32.
Печка
Заводская комплектацию автомобиля не предусматривает данного предохранителя.
Предохранитель на багажник
Находится в основном блоке, под номером 17 у старой модификации и 13 — у новой. В первом случае, мощность равна 15, а во втором — 10 Амперам.
Предохранитель АБС
Поместили в первом блоке под капотом. У Теаны первого поколения он под номером 82, а у Джей 32 номер 5. Мощность обоих — 10 Ампер.
Сигнал
Находится во втором блоке моторного отсека. У Джей 31 номер 7, а Джей 32 — 6. Ко второму поколению его мощность выросла с 10 до 15 А.
Ближний свет
Омыватель фар
У Теана нового поколения можно найти несколько таких предохранителей: номера 6 и 15 основного блока и 1 второй области моторного отсека.
У старой модификации он всего один, под номером 4 во втором блоке под капотом.
Реле и предохранитель бензонасоса Teana
Расположился под кузовом авто. У J31 это реле №10 и плавкий элемент №81, а у J32 — №1.
Стартер
В первом поколении отвечает второй предохранитель основного блока.
Итог
Предохранители Теаны обеспечивают бесперебойную работу большинства электрических цепей автомобиля уже в заводской сборке. Собственнику машины не придется особо беспокоится о приобретении дополнительных плавких элементов. Узнать их расположение можно благодаря схемам, выбитым на крышках каждого монтажного блока, которых в целом четыре.
