схема предохранителей и реле (2002-2008)
Mazda 6 gg – довольно популярная модель известного японского бренда. Первое поколение седана выпускалось и продавалось в 2002, 2003, 2004, 2005, 2006, 2007, 2008 годах. В течение этого времени автомобиль пережил рестайлинг. Оснащалась модель довольно мощными двигателями объёмом 1.8 л., 2.0 л., 2.3 л. и 3.0 л и предлагалась в нескольких комплектациях. Модель продавалась в России, Азии, Европе и Америке и известна миру также как Mazda Atenza (Атенза).
Представляем отечественным владельцам схемы предохранителей и реле этого авто, которая может потребоваться при самостоятельном ремонте или обслуживании.
Блоки предохранителей и реле Мазда 6 gg находятся, как в салоне, так и под капотом автомобиля.
Предохранители и реле в салоне
Количество элементов, их назначение и местоположение может варьироваться в зависимости от года изготовления, рынка или комплектации машины. Особенно это касается салонного блока.
Существует два распространённых варианта его исполнения. При этом вне зависимости от версии и модификации авто он всегда установлен около левой ноги водителя в стойке снизу под специальной защитной панелью. Для доступа к блоку необходимо удалить его защитную пластиковую панель.
Вариант 1
Такое исполнение характерно преимущественно для машин, выпущенных до рестайлинга, до 2005 года.
Предохранители и реле имеют следующее расположение:

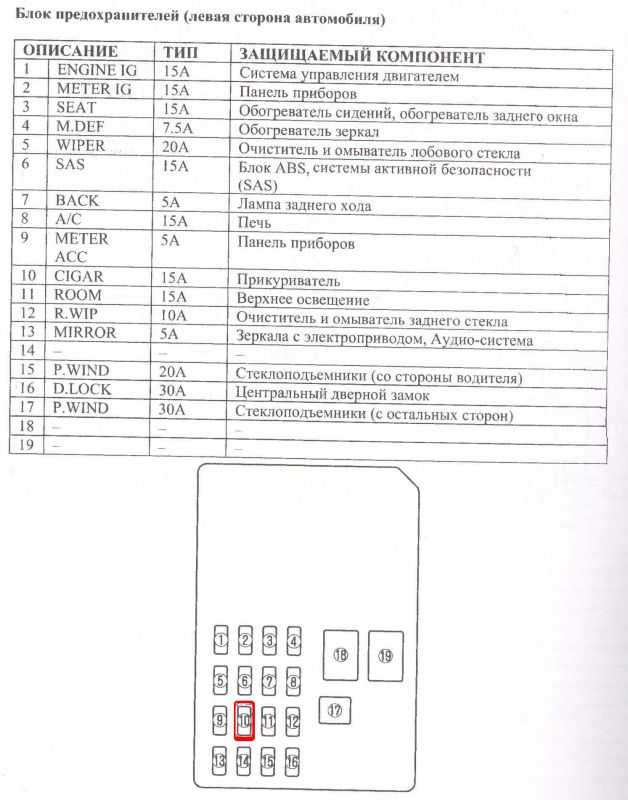

Фото предохранителей в салоне Мазда 6 gg (вариант 1)Схема предохранителей и реле в салоне Мазда 6 gg (вариант 1)| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 15 А | Сис-ма управления двигателем (ENGINE IG) |
| 2 | 15 А | Набор приборов (METER IG) |
| 3 | 15 А | Обогрев / подогрев сидений и заднего стекла (SEAT) |
| 4 | 7.5 А | Обогрев / подогрев боковых зеркал заднего вида, предохранитель для разных электроцепей автомобиля (M. DEF) |
| 5 | 20 А | Дворники (стеклоочиститель) и Омыватели (WIPER) |
| 6 | 15 А | Подушки безопасности (сис-ма активной безопасности) (SAS), функции ABS (некоторые модели) |
| 7 | 5 А | Ламы / огни заднего хода (BACK) |
| 8 | 15 А | Кондиционер, климатическая установка (A/C) |
| 9 | 5 А | Набор приборов (METER ACC) |
| 10 | 15 А | Прикуриватель (CIGAR) |
| 11 | 15 А | Подсветка (плафоны, освещение) салонного пространства и багажника (ROOM) |
| 12 | 10 А | Дворник задний (стеклоочиститель задней двери) (R.WIPER) |
| 13 | 5 А | Управление и регулировка боковых зеркал заднего вида (MIRROR) |
| 14 | 15 А | Прикуриваель задний (разъем для дополнительного электрического оборудования) (R.CIGAR) |
| 15 | 20 А | Электрический привод стеклоподъемников (P/WIND) |
| 16 | 30 А | Центральный замок (DOOR LOCK) |
| 17 | 30 А | Пусто (резерв), либо электрический привод стеклоподъемников (некоторые модели) |
| R1 | — | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| R2 | — | Печка (реле) (Blower) |
Предохранитель прикуривателя находится под номером 10 с силой тока в 15 Ампер.
За розетку (прикуриватель) сзади — отвечает пред-ль под номером 14 на 15 либо 10 Ампер (в завсимоти от модификации авто).
За розетку (прикуриватель) сзади — отвечает пред-ль под номером 14 на 15 либо 10 Ампер (в завсимоти от модификации авто).Вариант 2
Данная схема характерна для автомобилей японской марки после рестайлинга, произошедшего в 2005 году. Она несколько отличается от предыдущей. При этом сам блок имеет прежнее местоположение в салоне Мазды.
Фото предохранителей и реле в салоне Мазда 6 gg (вариант 2)Схема предохранителей и реле в салоне Мазда 6 gg (вариант 2)| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 15 А | Прикуриватель (CIGAR) |
| 2 | 15 А | Сис-ма управления двигателем (ENGINE IG) |
| 3 | 10 А | Кондиционер, климатическая установка (A/C) |
| 4 | 5 А | Управление и регулировка боковых зеркал заднего вида (MIRROR) |
| 5 | 10 А | Подушки безопасности (сис-ма активной безопасности) (SAS), функции ABS (некоторые модели) |
| 6 | 15 А | Обогрев / подогрев сидений и заднего стекла (SEAT) |
| 7 | 5 А | Набор приборов (METER ACC) |
| 8 | 15 А | Набор приборов (METER IG) |
| 9 | 10 А | Дворник задний (стеклоочиститель задней двери) (R. WIPER) |
| 10 | 30 А | Центральный замок, электрический привод замков дверей (D.LOCK) |
| 11 | 15 А | Прикуриваель задний (разъем для дополнительного электрического оборудования) (R.CIGAR) |
| 12 | 20 А | Дворники (стеклоочиститель) и Омыватели лобового стекла (WIPER) |
| 13 | 15 А | Подсветка (плафоны, освещение) салонного пространства и багажника (ROOM) |
| 14 | — | Пусто (резерв) |
| 15 | — | Пусто (резерв) |
| 16 | — | Пусто (резерв) |
| R1 | — | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| R2 | — | Печка (реле) (Blower) |
Предохранитель прикуривателя в данном варианте находится под номером 1 с силой тока в 15 Ампер. За розетку (прикуриватель) сзади — отвечает пред-ль под номером 11 на 15 Ампер.
На видео ниже наглядно продемонстрировано расположение и замена предохранителя, отвечающего за прикуриватель.
Реле поворотников (сигнала поворотов) находится также в салоне, но установлено оно отдельно, за щитком приборной панели.
Фото реле указателей поворотов Мазда 6 ggДоступ к нему наглядно представлен на видео ниже.
Предохранители и реле под капотом
Под капотом авто всех версий, любых годов изготовления также присутствует блок реле и предохранителей. Он установлен в отсеке мотора с левой стороны. Электрические элементы защищены специальной крышкой.
Чтобы получить доступ к ним, следует снять защитную крышку.

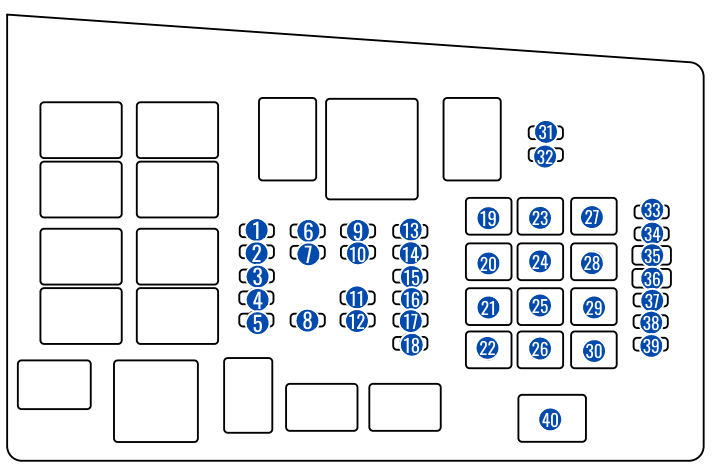

Схема расположения реле и предохранителей в подкапотном пространстве имеет следующий вид, представленный в таблице.
Фото предохранителей и реле под капотомСхема предохранителей под капотом Mazda 6 gg| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 20 А | Пусто (резерв) (SPARE) |
| 2 | 15 А | Пусто (резерв) (SPARE) |
| 3 | 10 А | Пусто (резерв) (SPARE) |
| 4 | 7,5 А | Обогрев электрических боковых зеркал заднего вида |
| 5 | 5 А | Свечи зажигания (GLOW SIG) |
| 6 | 15 А | Сис-ма управления двигателем (ENGINE IG) |
| 7 | 10 А | Датчик расхода воздуха, сис-ма рицеркуляции выхлопных газов (ЕГР), система управления мотором (ENG BAR) |
| 8 | 15 А | Кислородный датчик (ENG BAR2) |
| 9 | 15 (10) А | Ближний свет (Правая фара) (HEAD LR) |
| 10 | 15 (10) А | Ближний свет (Левая фара) (HEAD LL) |
| 11 | 10 А | Дальний свет (Левая фара) (HEAD HL) |
| 12 | 10 А | Дальний свет (Правая фара) (HEAD HR) |
| 13 | 7,5 А | Датчик положения педали газа |
| 14 | 10 А | Аварийка (аварийная сигнализация), огни поворотов (HAZARD) |
| 15 | 15 А | Стоп-сигналы (STOP) |
| 16 | 10 А | Блок упарвления двигателем PCM (ЭБУ) (TCM, IGI) |
| 17 | 7,5 | Блок упр-ния дозированием и подачей топливной присадки (ENG+B) |
| 18 | 20 (15) А | Бензонасос (топливный насос) (FUEL PUMP) |
| 19 | 40 А | Различные цепи: омыватели и дворники лобового стекла, сис-ма упр-ия двигателем, прикуриватель (IG KEY1) |
| 20 | 30 А | Электрический привод стеклоподъемников |
| 21 | — | Пусто (резерв) (SPARE) |
| 22 | 40 А | Система зажигания, свечи накала (GLOW) |
| 23 | 30 А | Различные цепи: Огни заднего хода, управление отопителем (печкой) (IG KEY2) |
| 24 | 40 А | Электрический моторчик печки (BLOWER) |
| 25 | 40 А | Освещение и плафоны внутри салона, центральный замок (BTN) |
| 26 | 20 А | Печка (HEATER) |
| 27 | 40 А | Обогрев / подогрев заднего стекла (DEFOG) |
| 28 | 60 А | Тормозная система АБС, предохранитель для различных цепей (ABS) |
| 29 | 30 А | Электродвигатель дополнительного вентилятора конденсатора, предохранитель для различных цепей (AD FAN) |
| 30 | 30 А | Электродвигатель вентилятора конденсатора (FAN) |
| 31 | 10 А | Габариты, подсветка номера (номерного знака) (TAIL) |
| 32 | 10 А | Подсветка панели приборов (ILLUMI) |
| 33 | 10 А | Электромагнитная муфта (MAG) |
| 34 | 15 А | Магнитола (AUDIO) |
| 35 | 30 А | Электропривод сидений (P. SEAT) |
| 36 | 7,5 А | Привод лючка бензобака (OPENER) |
| 37 | 15 А | Подогрев сидений (некоторые модели) (SEAT DEICER) |
| 38 | 20 А | Омыватели передних фар (H/CLEAN) |
| 39 | 15 А | Передние противотуманные фары (противотуманки, птф) некоторые модели (FOG) |
| 40 | 100 А | Главный предохранитель (MAIN) |
Реле
Схема реле под капотом Mazda 6 gg| № на схеме | Описание |
|---|---|
| 1 | Главный предохранитель (MAIN) |
| 6 | Реле вентилятора радиатора (сис-мы охлаждения двигателя) №2 |
| 7 | Реле Сигнала (гудок, клаксон) (HORN) |
| 8 | Реле вентилятора радиатора (сис-мы охлаждения двигателя) №3 |
| 9 | Реле Стартера |
| 10 | Реле вентилятора радиатора (сис-мы охлаждения двигателя) №4 |
| 11 | Реле низкочастотного динамика |
| 12 | Реле обогрева / подогрева заднего стекла |
| 13 | Реле задних противотуманных фар (птф) |
| 14 | Реле кондиционера (A/C) |
| 15 | Главное реле (MAIN Relay) |
| 16 | Реле дальнего и ближнего света передних фар (HEAD) |
| 17 | Реле габаритов |
| 18 | Реле вентилятора радиатора (сис-мы охлаждения двигателя) №1 |
| 19 | Реле омывателя фар |
| 20 | Реле передних противотуманных фар (птф) |
Несмотря на то, что обычно используется данные схемы расположения и назначения тех или иных реле и предохранителей в салоне и под капотом Мазда 6 gg, мы рекомендуем сверять их со схемами нанесенными на защитные крышки именно вашего автомобиля.
Теперь Вы знаете, какие существуют и где находятся блоки предохранителей и реле данной модели Мазда, а также знаете значение конкретных элементов. Эта информация особенно нужна тем, кто предпочитает ремонтировать автомобиль своими руками. Но она не будет лишней и для тех, кто обслуживается только в профильном автосервисе. Это поможет избежать ошибочной диагностики и ремонта, а также оперативно устранить многие неисправности в дороге.
Вопросы и комментарии оставляйте ниже!
Предохранители Мазда 6 (GJ), 2012
25.06.2019
Третье поколение было Mazda 6 показано на Московском автосалоне 2012 года. В 2015 году автомобиль пережил первый рестайлинг, а в 2018 году состоялось второе обновление. Изменения коснулся экстерьера и интерьера модели. В данном материале мы подробно разберем схемы предохранителей Мазда 6 3-го поколения в кузове GJ: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Находится около АКБ. За пластиковой крышкой.

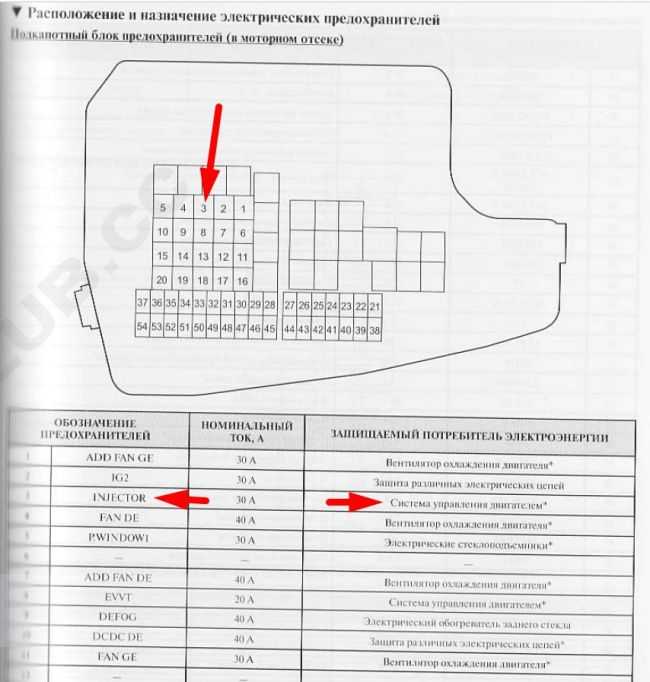

Общий вид блока.
| Схема предохранителей моторного блока | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 1 | 30 | Вентилятор охлаждения двигателя (для некоторых вариантов исполнения) |
| 2 | 30 | Защита различных электрических цепей IG2 |
| 3 | 30 | Система управления двигателем (для некоторых вариантов исполнения) INJECTOR |
| 4 | 40 | Вентилятор охлаждения двигателя (для некоторых вариантов исполнения) |
| 5 | 30 | Электрические стеклоподъемники (для некоторых вариантов исполнения) |
| 6 | — | Резерв |
| 7 | 40 | Вентилятор охлаждения двигателя (для некоторых вариантов исполнения) |
| 8 | 20 | Система управления двигателем (для некоторых вариантов исполнения) EVVT |
| 9 | 40 | Электрический подогрев заднего стекла |
| 10 | 40 | Защита различных электрических целей (для некоторых вариантов исполнения) DCDC DE |
| 11 | 30 | Вентилятор охлаждения двигателя (для некоторых вариантов исполнения) |
| 12 | — | Резерв |
| 13 | — | |
| 14 | — | |
| 15 | 40 | Система управления двигателем ENG. MAIN |
| 16 | 50 | Антиблокировочная тормозная система АБС (ABS), противозаносная система (DSC) |
| 17 | 50 | Защита различных электрических цепей CABIN +B |
| 18 | 20 | Очиститель и омыватель ветрового стекла |
| 19 | 40 | Кондиционер |
| 20 | 30 | Защита различных электрических цепей (для некоторых вариантов исполнения) |
| 21 | 7.5 | Система управления двигателем |
| 22 | 15 | Защита различных электрических цепей |
| 23 | 15 | Фара (левая)*1, фара ближнего света (левая)*2 |
| 24 | 15 | Фара ближнего света (правая)*2 |
| 25 | 15 | Система управления двигателем ENGINE 3 |
| 26 | 15 | Система управления двигателем ENGINE 2 |
| 27 | 15 | Система управления двигателем ENGINE 1 |
| 28 | 15 | Система управления коробкой передач (для некоторых вариантов исполнения), замок зажигания |
| 29 | 20 | Омыватель фар (для некоторых вариантов исполнения) |
| 30 | 7. 5 | Кондиционер A/C |
| 31 | 15 | Система управления коробкой передач (для некоторых вариантов исполнения) |
| 32 | 10 | Стоп-сигналы, задний противотуманный фонарь (для некоторых вариантов исполнения) |
| 33 | 15 | Очиститель заднего стекла (для некоторых вариантов исполнения) |
| 34 | 20 | Фары дальнего света |
| 35 | 15 | Фара (правая)*1 |
| 36 | 15 | Передние противотуманные фары (для некоторых вариантов исполнения) |
| 37 | 7.5 | Система управления двигателем ENG.+B |
| 38 | 7.5 | Аудиосистема |
| 39 | 5 | Система управления двигателем (для некоторых вариантов исполнения) GLOW SIG |
| 40 | 7.5 | Комбинация приборов (для некоторых вариантов исполнения) |
| 41 | 10 | Комбинация приборов |
| 42 | 7. 5 | Подушки безопасности SRS1 |
| 43 | 25 | Автомобили,оборудованные аудиосистемой Bose |
| 44 | 15 | Аудиосистема |
| 45 | 30 | Антиблокировочная тормозная система (ABS), противозаносная система (DSC) |
| 46 | 15 | Топливная система FUEL PUMP — предохранитель бензонасоса (для некоторых вариантов исполнения) |
| 47 | 25 | Подогрев топлива FUEL WARM (для некоторых вариантов исполнения) |
| 48 | — | TAIL |
| 49 | — | — |
| 50 | 50 | Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака |
| 51 | — | DRL |
| 52 | 15 | Электрические розетки R.OUTLET2 |
| 53 | 15 | Звуковой сигнал |
| 54 | 15 | Плафон освещения салона |
Примечание: *1. Фары с ксеноновыми лампами, *2. Фары с галогенными лампами. | ||
| Схема реле в моторном блоке | |
|---|---|
| Код | Описание |
| FUEL PUMP RELAY | Реле бензонасоса |
| OUTLET RELAY | Розетки |
| HEADLIGHT LO RELAY | Ближний свет фар |
| IG1 RELAY | Зажигание |
| FRONT FOG LIGHT RELAY | Передние ПТФ |
| COOLING FAN RELAY NO.2 | Вентилятор охлаждения №2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | Вентилятор охлаждения №3 |
| DRL RELAY | Дхо (дневные ходовые огни) |
| HORN RELAY | Гудок |
| COOLING FAN ACC RELAY | Вентилятор охлаждения №1 |
| TNS RELAY (TAIL) | Габариты TNS |
| A/C RELAY | Кондиционер |
| FUEL INJECTOR RELAY | Топливный инжектор |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | Передние фары |
| STARTER RELAY | Стартер |
| BLOWER RELAY | Вентилятор |
| ELECTRIC VARIABLE VALVE TIMING RELAY | Зарядка электроклапана |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
В салоне
Блок находится рядом с левым торцом панели приборов, около ноги водителя.
Закрыт пластиковой крышкой.

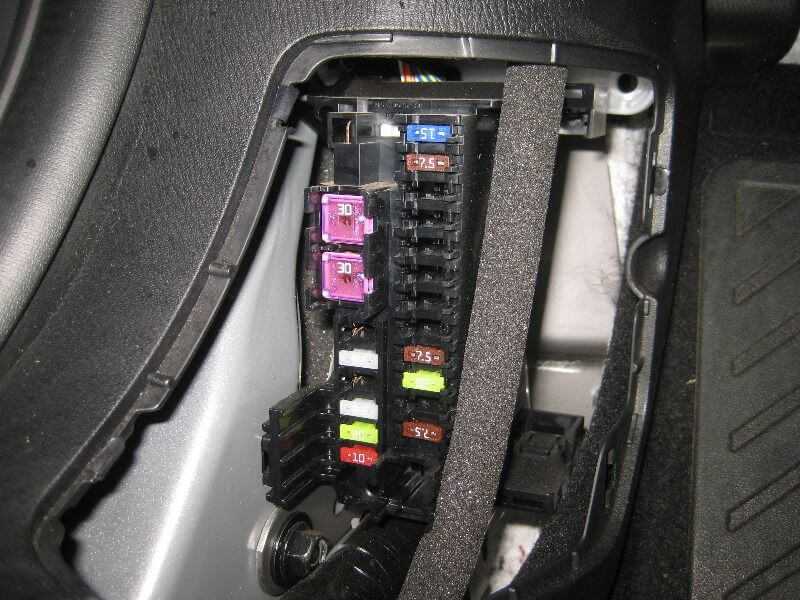

Пример доступа.
| Схема салонного блока предохранителей Мазда 6 | ||
|---|---|---|
| № | Ток, А | Описание |
| 1 | 30 | Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30 | Электрические стеклоподъемники |
| 3 | R.OUTLET3 | |
| 4 | 25 | Электрические стеклоподъемники |
| 5 | 15 | Замок рулевого вала |
| 6 | 25 | Центральный электрический замок |
| 7 | 20 | Электроподогрев сидений (для некоторых вариантов исполнения) |
| 8 | 10 | Вентиляционный люк в крыше (для некоторых вариантов исполнения) |
| 9 | 15 | Электрические розетки (предохранитель прикуривателя) |
| 10 | 7,5 | Электрический привод регулировки зеркал заднего вида |
| 11 | 15 | Электрические розетки (для некоторых вариантов исполнения) |
| 12 | — | Резерв |
| 13 | — | |
| 14 | — | |
| 15 | — | |
| 16 | — | |
| 17 | 7,5 | Электрический подогрев наружных зеркал |
| 18 | — | Запасной |
| 19 | — | |
| 20 | — | |
| 21 | 30 | Электрический привод регулировки сиденья (для некоторых вариантов исполнения) |
Материалы по теме
Схема блока предохранителей Mazda 6 (GJ1/GL; 2013-2020)
Объявление vertisements
В данной статье мы рассматриваем Mazda 6 третьего поколения (GJ1, GL), выпускавшуюся с 2013 года по настоящее время .
Здесь вы найдете схемы блока предохранителей Mazda 6 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 , получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя ( расположение предохранителей).
Смотри другие Mazda 6:
Содержание
Расположение предохранителей Mazda6 2013-2020
Предохранители прикуривателя (розетки): №9 «F.OUTLET» («R.OUTLET1» с 2018 г.), №14 (с 2018 г.) ) «R.OUTLET2» в блоке предохранителей салона и предохранитель №52 «R.OUTLET2» («OUTLET» с 2018 г.) в блоке предохранителей моторного отсека.
Расположение блока предохранителей

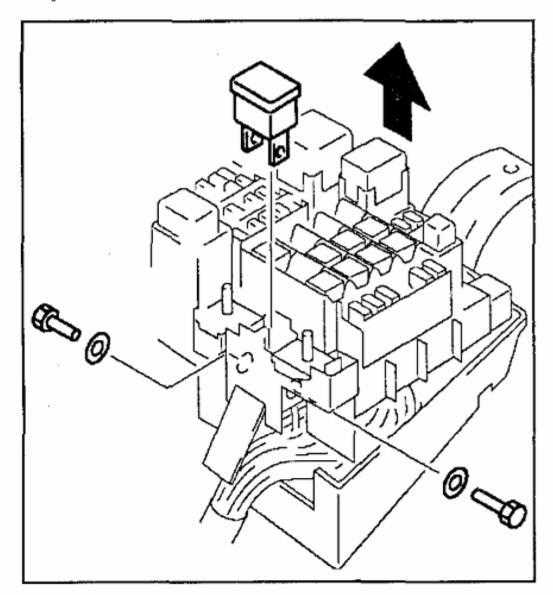

Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели.
Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом.
Салон
Блок предохранителей расположен с левой стороны автомобиля.
Моторный отсек
Схемы блока предохранителей
2013, 2014, 2015
Моторный отсек
3
Назначение предохранителей в моторном отсеке (2013, 2014, 2015)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 А | Вентилятор охлаждения |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | ФОРСУНКА | 30 А | Система управления двигателем |
| 4 | ВЕНТИЛЯТОР DE | 40 А | — |
| 5 | P. ОКНА 1 | 30 A | Электрические стеклоподъемники (некоторые модели) |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 А | — |
| 8 | EVVT | 20 А | Система управления двигателем |
| 9 | DEFOG | 40 A | Обогрев заднего стекла |
| 10 | DC DC DE | 40 А | — |
| 11 | ВЕНТИЛЯТОР GE | 30 А | Вентилятор охлаждения |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | ENG. MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 А | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА.+B | 50 А | Для защиты различных цепей |
| 18 | СТЕКЛООЧИСТИТЕЛЬ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 20 | DC DC REG | 30 А | — |
| 21 | ENGINE.IG1 | 7,5 А | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара (левая) (с ксеноновыми фарами Fusion), ближний свет фары (левая) (с галогенными фарами) |
| 24 | H/L LOW R | 15 A | Фара ближнего света (правая) (с галогенными фарами) |
| 25 | ДВИГАТЕЛЬ3 | 15 А | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 А | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 А | Система управления двигателем |
| 28 | В | 15 А | Система управления коробкой передач (некоторые модели) |
| 29 | H/CLEAN | 20 А | — |
| 30 | Кондиционер | 7,5 А | Кондиционер |
| 31 | НАСОС | 15 А | — |
| 32 | СТОП | 10 А | Стоп-сигналы |
| 33 | R. WIPER | 15 А | Противоугонная система (некоторые модели) |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | HID R | 15 A | Фара (правая) (с ксеноновыми фарами Fusion) |
| 36 | ПРОТИВОТУМАННЫЕ | 15 А | Противотуманные фары (некоторые модели) |
| 37 | ENG.+B | 7,5 A | Система управления двигателем |
| 38 | AUDIO2 | 7,5 A | Аудиосистема |
| 39 | СВЕТИЛЬНИК | 5 А | — |
| 40 | СЧЕТЧИК2 | 7,5 А | — |
| 41 | СЧЕТЧИК1 | 10 А | Комбинация приборов |
| 42 | SRS1 | 7,5 А | Подушка безопасности |
| 43 | BOSE | 25 А | Модель | с аудиосистемой Bose
| 44 | АУДИО1 | 15 А | Аудиосистема |
| 45 | ABS/DSC S | 30 А | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 А | Топливная система |
| 47 | ТОПЛИВО ПОДОГРЕВ | 25 А | — |
| 48 | ХВОСТ | 15 A | Задние фонари, подсветка номерного знака |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 А | — |
| 50 | ОПАСНОСТЬ | 25 A | Сигнализаторы опасности. Указатели поворота/Передние боковые габаритные огни, Габаритные огни |
| 51 | ДХО | 15 А | Дневные ходовые огни (некоторые модели) |
| 52 | ВЫХОД 2 | 15 А | Розетки для аксессуаров |
| 53 | СИГНАЛ | 15 А | Звуковой сигнал |
| 54 | КОМНАТА | 15 А | Верхний свет |
Ad vertisements
Салон
Назначение предохранителей в салоне (2013, 2014, 2015)
| № | ОПИСАНИЕ | МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 А | Электрические стеклоподъемники (некоторые модели) |
| 3 | Р. ВЫПУСК3 | 15 А | — |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 A | Датчик веса сиденья (некоторые модели) |
| 6 | D.LOCK | 25 А | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.OUTLET | 15 A | Дополнительные розетки |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало с регулятором мощности |
| 11 | Р.ВЫПУСК1 | 15 А | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M. DEF | 7,5 A | Обогрев зеркал (некоторые модели) |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | AT IND | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | P.SEAT P | 30 A | Сиденье с электроприводом (некоторые модели) |
2016
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2016 г.)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 А | Вентилятор охлаждения |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | ФОРСУНКА | 30 А | Система управления двигателем |
| 4 | ВЕНТИЛЯТОР DE | 40 А | — |
| 5 | П. ОКНО 1 | 30 А | — |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР | 40 А | — |
| 8 | EVVT | 20 А | Система управления двигателем |
| 9 | DEFOG | 40 A | Обогрев заднего стекла |
| 10 | DC DC DE | 40 А | — |
| 11 | ВЕНТИЛЯТОР GE | 30 А | Вентилятор охлаждения |
| 12 | EPB L | 20 А | Электрический стояночный тормоз (левый) |
| 13 | АУДИО | 40 А | Аудиосистема |
| 14 | EPB R | 20 A | Электрический стояночный тормоз (правый) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 А | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА. +B | 50 А | Для защиты различных цепей |
| 18 | СТЕКЛООЧИСТИТЕЛЬ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 20 | DC DC REG | 30 A | Для защиты различных цепей (некоторые модели) |
| 21 | ENGINE.IG1 | 7,5 А | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара ближнего света (левая) |
| 24 | H/L LOW R | 15 A | Фара ближнего света (правая) |
| 25 | ДВИГАТЕЛЬ3 | 15 А | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 А | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 А | Система управления двигателем |
| 28 | AT | 15 А | Система управления коробкой передач (некоторые модели) |
| 29 | H/CLEAN | 20 А | — |
| 30 | Кондиционер | 7,5 А | Кондиционер |
| 31 | НАСОС АТ | 15 А | Система управления коробкой передач (некоторые модели) |
| 32 | СТОП | 10 А | Стоп-сигналы |
| 33 | R. WIPER | 15 A | Противоугонная система (некоторые модели) |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | HID R | 15 А | — |
| 36 | ПРОТИВОТУМАННЫЕ | 15 А | Противотуманные фары (некоторые модели) |
| 37 | АНГ.+В | 7,5 А | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудиосистема |
| 39 | СВЕТИЛЬНИК | 5 А | — |
| 40 | СЧЕТЧИК2 | 7,5 А | — |
| 41 | СЧЕТЧИК1 | 10 А | Комбинация приборов |
| 42 | SRS1 | 7,5 А | Подушка безопасности |
| 43 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 44 | АУДИО1 | 15 А | Аудиосистема |
| 45 | ABS/DSC S | 30 А | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 А | Топливная система |
| 47 | ТОПЛИВО ТЕПЛО | 25 А | — |
| 48 | ХВОСТ | 15 А | Задние фонари, освещение номерного знака |
| 49 | ТОПЛИВНЫЙ НАСОС2 | 25 А | — |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота/передние боковые габаритные огни, габаритные огни |
| 51 | ДХО | 15 A | Дневные ходовые огни (некоторые модели) |
| 52 | R. OUTLET2 | 15 A | Дополнительные розетки |
| 53 | СИГНАЛ | 15 А | Звуковой сигнал |
| 54 | КОМНАТА | 15 А | Верхний свет |
Ad vertisements
Салон
Назначение предохранителей в салоне (2016)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 А | Электрические стеклоподъемники (некоторые модели) |
| 3 | Р.ВЫПУСК3 | 15 А | — |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 А | — |
| 6 | D. LOCK | 25 А | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.OUTLET | 15 A | Дополнительные розетки |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало с регулятором мощности |
| 11 | Р.ВЫПУСК1 | 15 А | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 A | Обогрев зеркал (некоторые модели) |
| 18 | R. SEAT W | 20 A | Обогрев сиденья (некоторые модели) |
| 19 | Р.ШЕЙД | 7,5 А | — |
| 20 | AT IND | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | P.SEAT P | 30 A | Сиденье с электроприводом (некоторые модели) |
2017
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2017 г.)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 A | Вентилятор охлаждения |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | ФОРСУНКА | 30 А | Система управления двигателем |
| 4 | ВЕНТИЛЯТОР DE | 40 А | — |
| 5 | П. ОКНО 1 | 30 А | — |
| 6 | — | — | — |
| 7 | ДОБАВИТЬ ВЕНТИЛЯТОР DE | 40 А | — |
| 8 | EVVT SCR1 | 20 А | Система управления двигателем |
| 9 | DEFOG | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 А | — |
| 11 | ВЕНТИЛЯТОР GE | 30 А | Вентилятор охлаждения |
| 12 | ЭПБ Л | 20 А | Электрический стояночный тормоз (левый) |
| 13 | АУДИО | 40 А | Аудиосистема |
| 14 | EPB R | 20 А | Электрический стояночный тормоз (правый) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 А | ABS, система динамического контроля устойчивости |
| 17 | КАБИНА. +B | 50 А | Для защиты различных цепей |
| 18 | СТЕКЛООЧИСТИТЕЛЬ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | НАГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 20 | DC DC REG | 30 А | — |
| 21 | ДВИГАТЕЛЬ. IG1 | 7,5 А | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | H/L LOW L HID L | 15 A | Фара ближнего света (левая) |
| 24 | H/L LOW R | 15 A | Фара ближнего света (правая) |
| 25 | ДВИГАТЕЛЬ3 | 15 А | Система управления двигателем |
| 26 | ДВИГАТЕЛЬ2 | 15 А | Система управления двигателем |
| 27 | ДВИГАТЕЛЬ1 | 15 А | Система управления двигателем |
| 28 | AT | 15 А | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | H/CLEAN | 20 А | — |
| 30 | Кондиционер | 7,5 А | Кондиционер |
| 31 | НАСОС | 15 А | — |
| 32 | СТОП | 10 А | Стоп-сигналы |
| 33 | R. СТЕКЛООЧИСТИТЕЛЬ | 15 A | Противоугонная система (некоторые модели) |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | HID R ST. НАГРЕВАТЕЛЬ | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 36 | ПРОТИВОТУМАННЫЕ | 15 A | Противотуманные фары (некоторые модели) |
| 37 | ENG.+B | 7,5 A | Система управления двигателем |
| 38 | АУДИО2 | 7,5 А | Аудиосистема |
| 39 | СВЕТИЛЬНИК | 5 А | — |
| 40 | СЧЕТЧИК2 | 7,5 А | — |
| 41 | METER1 | 10 A | Комбинация приборов |
| 42 | SRS1 | 7,5 А | Подушка безопасности |
| 43 | BOSE | 25 A | Модель с аудиосистемой Bose |
| 44 | АУДИО1 | 15 А | Аудиосистема |
| 45 | ABS/DSC S | 30 А | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 А | Топливная система |
| 47 | ТОПЛИВО ПОДОГРЕВ | 25 А | — |
| 48 | ХВОСТ | 15 А | Задние фонари, освещение номерного знака |
| 49 | ТОПЛИВНЫЙ НАСОС2 SCR2 | 25 А | — |
| 50 | ОПАСНОСТЬ | 25 A | Аварийная сигнализация, указатели поворота/передние боковые габаритные огни, габаритные огни |
| 51 | ДХО | 15 А | Дневные ходовые огни (некоторые модели) |
| 52 | R. OUTLET2 | 15 A | Дополнительные розетки |
| 53 | СИГНАЛ | 15 А | Звуковой сигнал |
| 54 | КОМНАТА | 15 А | Верхний свет |
Ad vertisements
Салон
Назначение предохранителей в салоне (2017)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Сиденье с электроприводом (некоторые модели) |
| 2 | P.WINDOW3 | 30 А | Электрические стеклоподъемники (некоторые модели) |
| 3 | R.ВЫХОД3 | 15 A | — |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 А | — |
| 6 | D. LOCK | 25 А | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья (некоторые модели) |
| 8 | ЛЮК | 10 A | Люк (некоторые модели) |
| 9 | F.OUTLET | 15 A | Дополнительные розетки |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало с регулятором мощности |
| 11 | Р.ВЫПУСК1 | 15 А | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | — | — | — |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | M.DEF | 7,5 A | Обогрев зеркал (некоторые модели) |
| 18 | R. SEAT W | 20 A | Обогрев сиденья (некоторые модели) |
| 19 | Р.ШЕЙД | 7,5 А | — |
| 20 | AT IND | 7,5 А | Индикатор переключения передач (некоторые модели) |
| 21 | P.SEAT P | 30 A | Сиденье с электроприводом (некоторые модели) |
2018, 2019, 2020
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2018, 2019, 2020)
| № | Имя | Номинальный ток | Защищенный компонент |
|---|---|---|---|
| 1 | AUDIO DCDC REG | 30 A | 2018: Аудиосистема (некоторые модели), Для защиты различных цепей 2019-2020: Аудиосистема |
| 2 | IG2 | 30 А | Для защиты различных цепей |
| 3 | ФОРСУНКА ДВИГ.  SUB | 30 A | Система управления двигателем (некоторые модели) |
| 4 | SCR1 EVVT | 20 А | Система управления двигателем (некоторые модели) |
| 5 | П. ОКНА 1 | 30 А | Электрические стеклоподъемники |
| 6 | IG1 2 | 30 А | Для защиты различных цепей |
| 7 | — | — | — |
| 8 | ADD FAN DE | 50 A | Вентилятор охлаждения (некоторые модели) |
| 9 | DEFOG | 40 A | Обогрев заднего стекла |
| 10 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
| 11 | EPB R | 20 A | Электрический стояночный тормоз (EPB) (RH) |
| 12 | EPB L | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | КАБИНА. +B | 50 А | Для защиты различных цепей |
| 14 | ВЕНТИЛЯТОР GE | 30 А | Вентилятор охлаждения (некоторые модели) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 А | ABS, система динамического контроля устойчивости |
| 17 | НАГРЕВАТЕЛЬ | 40 А | Кондиционер |
| 18 | СТЕКЛООЧИСТИТЕЛЬ | 20 А | Стеклоочиститель и омыватель переднего стекла |
| 19 | FAN DE | 50 A | Вентилятор охлаждения (некоторые модели) |
| 20 | ДОБАВИТЬ ВЕНТИЛЯТОР | 30 А | Вентилятор охлаждения (некоторые модели) |
| 21 | ДВИГАТЕЛЬ3 | 15 А | Система управления двигателем |
| 22 | ДВИГАТЕЛЬ2 | 15 А | Система управления двигателем |
| 23 | АУДИО2 | 7,5 А | Аудиосистема |
| 24 | METER2 | 10 A | 2018: Комбинация приборов (некоторые модели) 2019-2020: Не используется |
| 25 | SRS1 | 7,5 А | Подушка безопасности |
| 26 | СЧЕТЧИК 1 | 10 А | Комбинация приборов |
| 27 | ДВИГАТЕЛЬ IG1 | 7,5 А | Система управления двигателем |
| 28 | AT | 15 А | Система управления коробкой передач (некоторые модели), замок зажигания |
| 29 | H/CLEAN | 20 A | 2018: Омыватель фар (некоторые модели) 2019-2020: Не используется |
| 30 | Кондиционер | 7,5 А | Кондиционер |
| 31 | НА НАСОСЕ | 15 A | 2018: Система управления коробкой передач (некоторые модели) 2019-2020: Не используется |
| 32 | СИГНАЛ | 15 А | Звуковой сигнал |
| 33 | R. СТЕКЛООЧИСТИТЕЛЬ | 15 A | 2018: Стеклоочиститель заднего стекла (некоторые модели), Противоугонная система (некоторые модели) 2019-2020: Противоугонная система |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | — | — | — |
| 36 | СТЕКЛООЧИСТИТЕЛЬ. DEI | 20 A | Антиобледенитель стеклоочистителей (некоторые модели) |
| 37 | ENG.+B | 7,5 A | Система управления двигателем |
| 38 | H/L LOW L | 15 A | Фара ближнего света (левая) |
| 39 | GLOW SIG | 5 A | 2018: Система управления двигателем (некоторые модели) 2019-2020: Не используется |
| 40 | ДВИГАТЕЛЬ 1 ДВИГАТЕЛЬ4 | 15 А | Система управления двигателем |
| 41 | C/U IG1 | 15 А | 2018: Для защиты различных цепей 2019-2020: Система управления двигателем |
| 42 | ST. HEATER | 15 A | Рулевое колесо с подогревом (некоторые модели) |
| 43 | — | — | — |
| 44 | АУДИО 1 | 25 А | Аудиосистема |
| 45 | ABS/DSC S | 30 А | ABS, система динамического контроля устойчивости |
| 46 | ТОПЛИВНЫЙ НАСОС | 15 А | Топливная система (некоторые модели) |
| 47 | ПОДОГРЕВ ТОПЛИВА | 25 А | Подогреватель топлива (некоторые модели) |
| 48 | ХВОСТ | 15 A | Задние фонари, подсветка номерного знака |
| 49 | SCR2 FUEL PUMP2 | 25 A | 2018: Система управления двигателем (некоторые модели) 2019-2020: Топливная система (некоторые модели) |
| 50 | ОПАСНОСТЬ | 25 A | 2018: Аварийная сигнализация, указатели поворота, габаритные огни. 2019-2020: Аварийная сигнализация, Указатели поворота/Передние габаритные огни, Габаритные огни |
| 51 | H/L LOW R | 15 A | Фара ближнего света (правая) |
| 52 | РОЗЕТКА | 25 А | 2018: Не используется 2019-2020: Дополнительные розетки |
| 53 | СТОП | 10 A | 2018: стоп-сигналы, задние противотуманные фонари (некоторые модели) 2019-2020: стоп-сигналы |
| 54 | КОМНАТА | 25 А | 2018: Для защиты различных цепей 2019-2020: Верхний свет |
Ad vertisements
Салон
Назначение предохранителей в салоне (2018, 2019, 2020)
| № | Наименование | Номинальный ток | Защищаемый компонент |
|---|---|---|---|
| 1 | P. SEAT D | 30 A | Сиденье с электроприводом |
| 2 | P.SEAT P1 | 30 А | Сиденье с электроприводом |
| 3 | R.SEAT W1 | 20 A | Обогрев сиденья |
| 4 | P.WINDOW2 | 25 А | Электрические стеклоподъемники |
| 5 | SRS2/ESCL | 15 А | 2018: Электроблокировка руля 2019-2020: Не используется |
| 6 | D.LOCK | 25 А | Дверные замки с электроприводом |
| 7 | ПОДОГРЕВ СИДЕНЬЯ | 20 A | Подогрев сиденья |
| 8 | ЛЮК | 10 A | Люк |
| 9 | R.OUTLET1 | 15 A | 2018: Дополнительные розетки 2019-2020: Не используется |
| 10 | ЗЕРКАЛО | 7,5 А | Зеркало с регулятором мощности |
| 11 | AT IND | 7,5 A | Индикатор переключения AT |
| 12 | ИНТЕРЬЕР1 | 15 A | Для защиты различных цепей |
| 13 | ИНТЕРЬЕР2 | 10 А | 2018: Для защиты различных цепей 2019-2020: Верхний свет |
| 14 | R. OUTLET2 | 15 A | Дополнительные розетки |
| 15 | USB | 7,5 А | Розетка питания USB |
| 16 | SCR3 | 15 А | 2018: Система управления двигателем 2019-2020: Не используется |
| 17 | SCR4 | 15 А | 2018: Система управления двигателем 2019-2020: Не используется |
| 18 | АУДИО3 | 15 А | Аудиосистема |
| 19 | R.SHADE | 7,5 A | 2018: Задняя солнцезащитная шторка 2019-2020: Не используется |
| 20 | M.DEF | 7,5 A | Обогрев зеркал |
| 21 | — | — | — |
Блок предохранителей Схема Mazda 6 (GG1; 2003-2008)
Объявление vertisements
В этой статье мы рассматриваем 90,0025 90 Mazda 6 поколения (GG1), выпускался с 2002 по 2008 год.
Здесь вы найдете схемы блока предохранителей Мазда 6 2003, 2004, 2005, 2006, 2007 и 2008 , получить информацию о расположении панелей предохранителей в салоне автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
См. другие Mazda 6:
Прикуриватель (розетка) Предохранители: №10 (2003–2005 гг.) или №1 (2006–2008 гг.) («СИГАР» — зажигалка) и №14 (2003 г. -2005) или №11 (2006-2008) («R.CIGAR» — розетка для аксессуаров) в блоке предохранителей в салоне.
Содержание
Расположение блока предохранителей
Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.
Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом.
Пассажирский салон
Блок предохранителей расположен с левой стороны автомобиля, внизу, возле двери.
Моторный отсек
Схемы блока предохранителей
2003, 2004
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2003, 2004)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПЧАСТИ | 20А | — |
| 2 | ЗАПЧАСТИ | 15А | — |
| 3 | ЗАПЧАСТИ | 10А | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | INJ | 15A | Форсунка |
| 7 | РУССКАЯ РУКА | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления рециркуляцией отработавших газов |
| 7 | РУССКАЯ БАР | 15A (двигатель 3,0 л) | Датчик массового расхода воздуха, клапан управления EGR |
| 8 | ENG BAR2 (двигатель 2,3 л) | 15A | Датчик O2 |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 10A | Фара ближнего света (правая) |
| 10 | ГОЛОВА LL | 10A | Фара ближнего света (левая) |
| 11 | ГОЛОВКА HL | 10A | Фара-дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7. 5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Указатели поворота |
| 15 | СТОП | 15A | Тормоз/задние фонари |
| 16 | TCM (двигатель 2,3 л) | 10A | TCM |
| 16 | IGI (двигатель 3,0 л) | 15A | Датчик O2 |
| 17 | ENG + B | 7,5 А | PCM, TCM |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | IG KEY | 40A | Стеклоочиститель и омыватель ветрового стекла. Блок управления двигателем, Зажигалка |
| 20 | P.WIND | 30A | Стеклоподъемник |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | IG KEY2 | 30A | Фонари заднего хода, блок управления отопителем |
| 24 | ВЕНТИЛЯТОР | 40A | Двигатель вентилятора |
| 25 | БТН | 40A | Верхний свет. Замок двери с электроприводом |
| 26 | — | — | — |
| 27 | DEFOG | 40A | Обогрев заднего стекла |
| 28 | АБС | 60А | АБС |
| 29 | ВЕНТИЛЯТОР AD (двигатель 2,3 л) | 30A | Вентилятор охлаждения |
| 29 | FAN2 (двигатель 3,0 л) | 30А | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР1 (двигатель 3,0 л) | 30A | Вентилятор охлаждения |
| 31 | ЗАДНЯЯ ЧАСТЬ | 10A | Тормозные/задние фонари, подсветка номерного знака, габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудиосистема |
| 35 | P. SEAT | 30A | Сиденье с электроприводом |
| 36 | ОТКРЫТИК | 7.5A | Открыватель крышки топливного бака |
| 37 | — | — | — |
| 38 | — | — | — |
| 39 | ПРОТИВОТУМАННЫЕ | 15А | Противотуманные фары |
| 40 | ГЛАВНАЯ | 100А (двигатель 2,3 л) | Для защиты всех цепей |
| 40 | ГЛАВНЫЙ | 120А (двигатель 3,0 л) | Для защиты всех цепей |
Ad vertisements
Салон
Назначение предохранителей в салоне (2003, 2004)
| № | ОПИСАНИЕ | МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ДВИГАТЕЛЬ IG | 15A | Система управления двигателем |
| 2 | СЧЕТЧИК IG | 15A | Комбинация приборов |
| 3 | СИДЕНЬЕ | 15A | Обогрев сиденья, обогрев заднего стекла |
| 4 | M. DEF | 7.5A | Обогреватель зеркал |
| 5 | СТЕКЛООЧИСТИТЕЛЬ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15A | Блок ABS, блок SAS |
| 7 | ЗАД | 5A | Фонари заднего хода |
| 8 | Кондиционер | 15А | Нагреватель |
| 9 | METER ACC | 5A | Комбинация приборов |
| 10 | СИГАРА | 15А | Зажигалка |
| 11 | КОМНАТА | 15A | Верхний свет |
| 12 | — | — | — |
| 13 | ЗЕРКАЛО | 5A | Зеркало с электроприводом, аудиосистема |
| 14 | R.CIGAR | 15A | Розетка для аксессуаров |
| 15 | — | — | — |
| 16 | D. LOCK | 30A | Замок двери с электроприводом |
| 17 | — | — | — |
2005
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2005 г.)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПЧАСТИ | 20А | — |
| 2 | ЗАПЧАСТИ | 15А | — |
| 3 | ЗАПЧАСТИ | 10А | — |
| 4 | — | — | — |
| 5 | — | — | — |
| 6 | ИНЖ | 15А | Форсунка |
| 7 | РУССКАЯ РУКА | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления рециркуляцией отработавших газов |
| 7 | РУССКАЯ РУКА | 15 А (двигатель 3,0 л) | Датчик расхода воздуха, клапан управления EGR |
| 8 | ENG BAR2 (двигатель 2,3 л) | 15A | Датчик O2 |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 10A | Фара ближнего света (правая) |
| 10 | HEAD LL | 10A | Фара ближнего света (левая) |
| 11 | HEAD HL | 10A | Фара-дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7. 5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Указатели поворота |
| 15 | СТОП | 15A | Тормоз/звуковой сигнал |
| 16 | ТСМ | 10А | ТСМ |
| 17 | ENG+B | 7.5A | PCM, TCM |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | IG KEY | 40A | Стеклоочиститель и омыватель ветрового стекла, блок управления двигателем, прикуриватель |
| 20 | P.WIND | 30A | Стеклоподъемник |
| 21 | — | — | — |
| 22 | — | — | — |
| 23 | IG KEY2 | 30A | Электродвигатель заднего стеклоочистителя (некоторые модели), блок управления отопителем |
| 24 | ВЕНТИЛЯТОР | 40A | Двигатель вентилятора |
| 25 | BTN | 40A | Верхний свет, дверной замок с электроприводом |
| 26 | — | — | — |
| 27 | DEFOG | 40A | Обогрев заднего стекла |
| 28 | АБС | 60А | АБС (некоторые модели) |
| 29 | ВЕНТИЛЯТОР AD (двигатель 2,3 л) | 30A | Вентилятор охлаждения |
| 29 | FAN2 (двигатель 3,0 л) | 30A | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР 1 | 30A | Вентилятор охлаждения |
| 31 | ХВОСТ | 10A | Задние фонари, освещение номерного знака, габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудиосистема |
| 35 | P. SEAT | 30A | Сиденье с электроприводом (некоторые модели) |
| 36 | ОТКРЫВАТЕЛЬ | 7,5 А | Электродвигатель открывания багажника (некоторые модели) |
| 37 | — | — | — |
| 38 | Igl (двигатель 3,0 л) | 15A | CAT SSR |
| 39 | ПРОТИВОТУМАННЫЕ | 15A | Противотуманные фары (некоторые модели) |
| 40 | ГЛАВНАЯ | 100А (двигатель 2,3 л) | Для защиты всех цепей |
| 40 | ОСНОВНОЙ | 120А (двигатель 3,0 л) | Для защиты всех цепей |
Ad vertisements
Салон
Назначение предохранителей в салоне (2005 г.)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ДВИГАТЕЛЬ IG | 15A | Система управления двигателем |
| 2 | METER IG | 15A | Комбинация приборов |
| 3 | СИДЕНЬЕ | 15A | Обогрев сиденья (некоторые модели), обогрев заднего стекла |
| 4 | M. DEF | 7.5A | Устройство для обогрева зеркал |
| 5 | СТЕКЛООЧИСТИТЕЛЬ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 6 | SAS | 15 | Блок ABS (некоторые модели), блок SAS |
| 7 | — | — | — |
| 8 | Кондиционер | 15 А | Нагреватель |
| 9 | METER ACC | 5A | Блок автоматического выключения света |
| 10 | СИГАРА | 15А | Зажигалка |
| 11 | КОМНАТА | 15A | Верхний свет |
| 12 | R.WIP | 10A | Задний стеклоочиститель (некоторые модели) |
| 13 | ЗЕРКАЛО | 5A | Зеркало с электроприводом, аудиосистема |
| 14 | R.CIGAR | 15A | Розетка для аксессуаров |
| 15 | — | — | — |
| 16 | D. LOCK | 30A | Замок двери с электроприводом |
| 17 | — | — | — |
2006, 2007, 2008
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2006, 2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | ЗАПЧАСТИ | — | — |
| 2 | ЗАПАСНЫЕ | — | — |
| 3 | ЗАПЧАСТИ | — | — |
| 4 | M.DEF | 7.5A | Обогреватель зеркал (некоторые модели) |
| 5 | — | — | — |
| 6 | INJ | 15A | Форсунка |
| 7 | РУССКАЯ БАР | 10А (двигатель 2,3 л) | Датчик расхода воздуха, клапан управления EGR |
| 7 | РУССКАЯ РУКА | 15А (двигатель 3,0 л) | Датчик расхода воздуха, клапан управления EGR |
| 8 | — (двигатель 2,3 л) | — | — |
| 8 | ENG BB (двигатель 3,0 л) | 5A | Вентилятор охлаждения |
| 9 | HEAD LR | 15A | Фара ближнего света (правая) |
| 10 | ГОЛОВКА ДЛ | 15A | Фара ближнего света (левая) |
| 11 | HEAD HL | 10A | Фара-дальний свет (левая) |
| 12 | HEAD HR | 10A | Фара-дальний свет (правая) |
| 13 | ETC | 7. 5A | Датчик положения акселератора |
| 14 | ОПАСНОСТЬ | 10A | Указатели поворота |
| 15 | СТОП | 20А | Тормоз/звуковой сигнал |
| 16 | TCM | 15A (двигатель 2,3 л) | TCM |
| 16 | TCM | 10A (двигатель 2,3 л) | TCM |
| 17 | ENG+B | 7.5A | PCM, TCM |
| 18 | ТОПЛИВНЫЙ НАСОС | 15A | Топливный насос |
| 19 | IGKEY1 | 30A | Блок управления двигателем, зажигалка |
| 20 | P.WIND | 30A | Стеклоподъемник |
| 21 | — | — | — |
| 22 | ДХО | 20А | ДХО |
| 23 | — | — | — |
| 24 | ВЕНТИЛЯТОР | 40A | Двигатель вентилятора |
| 25 | BTN | 40A | Верхний свет. Замок двери с электроприводом |
| 26 | IG KEY2 | 40A | Электродвигатель заднего стеклоочистителя (некоторые модели), блок управления отопителем, стеклоочиститель и омыватель ветрового стекла |
| 27 | DEFOG | 40A | Обогрев заднего стекла |
| 28 | АБС | 60А | АБС (некоторые модели) |
| 29 | ВЕНТИЛЯТОР АД (двигатель 2,3 л) | 30А | Вентилятор охлаждения |
| 29 | FAN2 (двигатель 3,0 л) | 30A | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР (двигатель 2,3 л) | 30A | Вентилятор охлаждения |
| 30 | ВЕНТИЛЯТОР 1 | 30A | Вентилятор охлаждения |
| 31 | ХВОСТ | 10А | Задние фонари, освещение номерного знака, габаритные огни |
| 32 | ILLUMI | 10A | Подсветка приборной панели |
| 33 | MAG | 10A | Магнитная муфта |
| 34 | АУДИО | 15A | Аудиосистема |
| 35 | P. SEAT | 30A | Сиденье с электроприводом (некоторые модели) |
| 36 | ОТКРЫВАТЕЛЬ | 7,5 А | Электродвигатель открывания багажника (некоторые модели) |
| 37 | — | — | — |
| 38 | — (двигатель 2,3 л) | — | — |
| 38 | IGI (двигатель 3,0 л) | 15A | CAT SSR |
| 39 | ПРОТИВОТУМАННЫЕ | 15A | Противотуманные фары (некоторые модели) |
| 40 | ОСНОВНОЙ | 120А | Для защиты всех цепей |
Ad vertisements
Салон
Назначение предохранителей в салоне (2006, 2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛЬНАЯ МОЩНОСТЬ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CIGAR | 15 A | Розетка для аксессуаров |
| 2 | ДВИГАТЕЛЬ IG | 15 A | Система управления двигателем |
| 3 | Кондиционер | 10 А | Нагреватель |
| 4 | ЗЕРКАЛО | 5 A | Зеркало с регулятором мощности |
| 5 | SAS | 10 А | Блок ABS, блок SAS |
| 6 | СИДЕНЬЕ | 15 А | Обогрев сиденья (некоторые модели) |
| 7 | METER ACC | 5 A | Блок отключения аудиоподсветки |
| 8 | СЧЕТЧИК IG | 15 A | Комбинация приборов |
| 9 | R. |
